带法兰安装座凸台导向连接座结构

这类带方形法兰底座的凸台导向连接结构，在轻工自动化输送线、小型气动执行机构配套、低压电气柜内部走线固定场景中应用十分广泛，很多做小型设备改型的结构工程师在做导向定位、管路穿接、轴类件支撑的时候，都会优先选用这类结构做基础安装载体。从实际使用场景来看，这类零件大多承担两个核心功能：一是作为垂直方向的导向支撑，凸台部分的内孔可以穿接导向轴、气管或者低压线束，避免管线在设备运行过程中出现晃动、移位，同时凸台的圆柱外壁也可以作为小型衬套、复位弹簧的定位基准，保证配套的往复运动件运行轨迹不发生偏斜；二是通过方形法兰底座实现与安装基面的可靠固定，四个角的安装孔可以适配M4到M6规格的内六角螺丝，根据实际安装面的材质，可以选择自攻螺丝或者机牙螺丝完成锁紧，方形底座的四个边角做了圆角过渡，既可以避免安装过程中锐边划伤操作人员，也能减少应力集中，避免零件在受侧向载荷的时候出现边角开裂的问题。

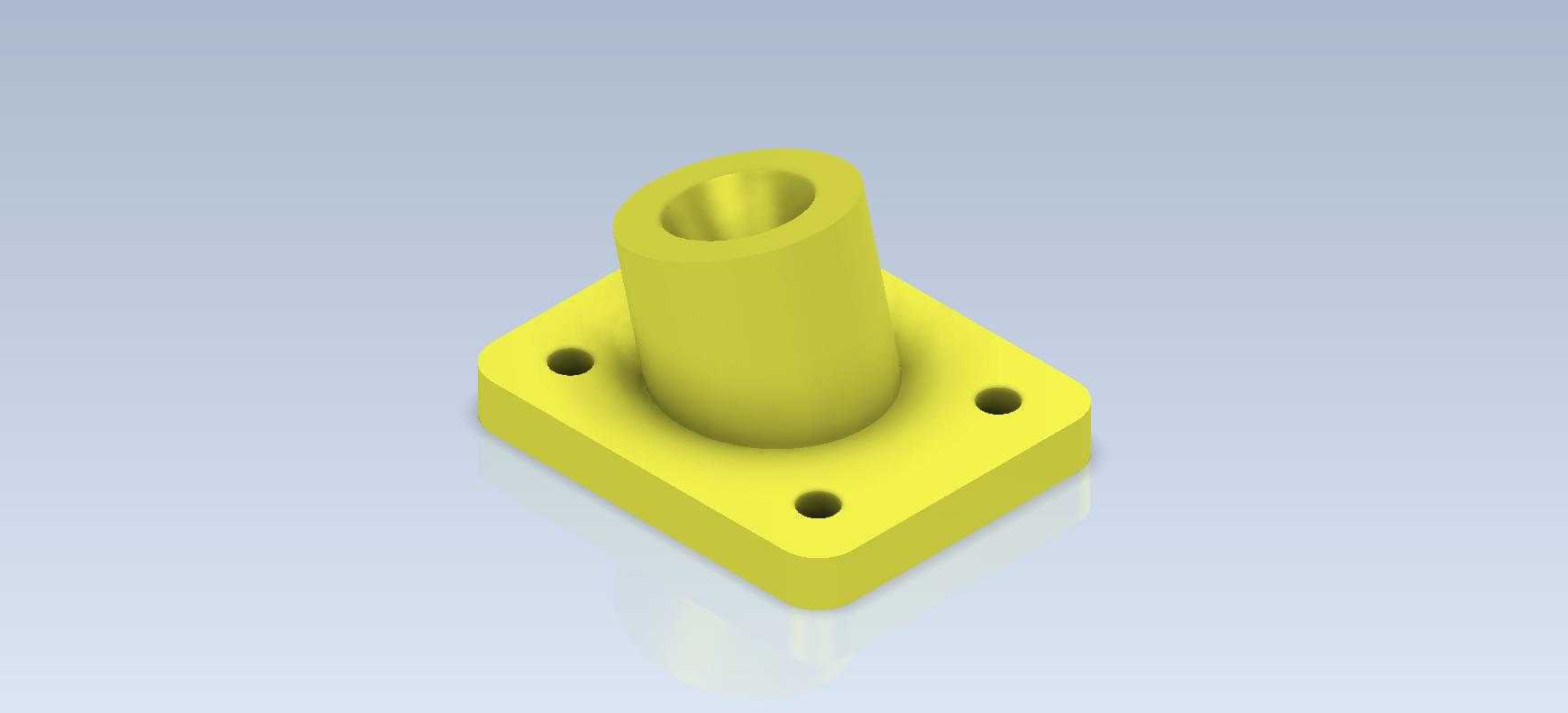

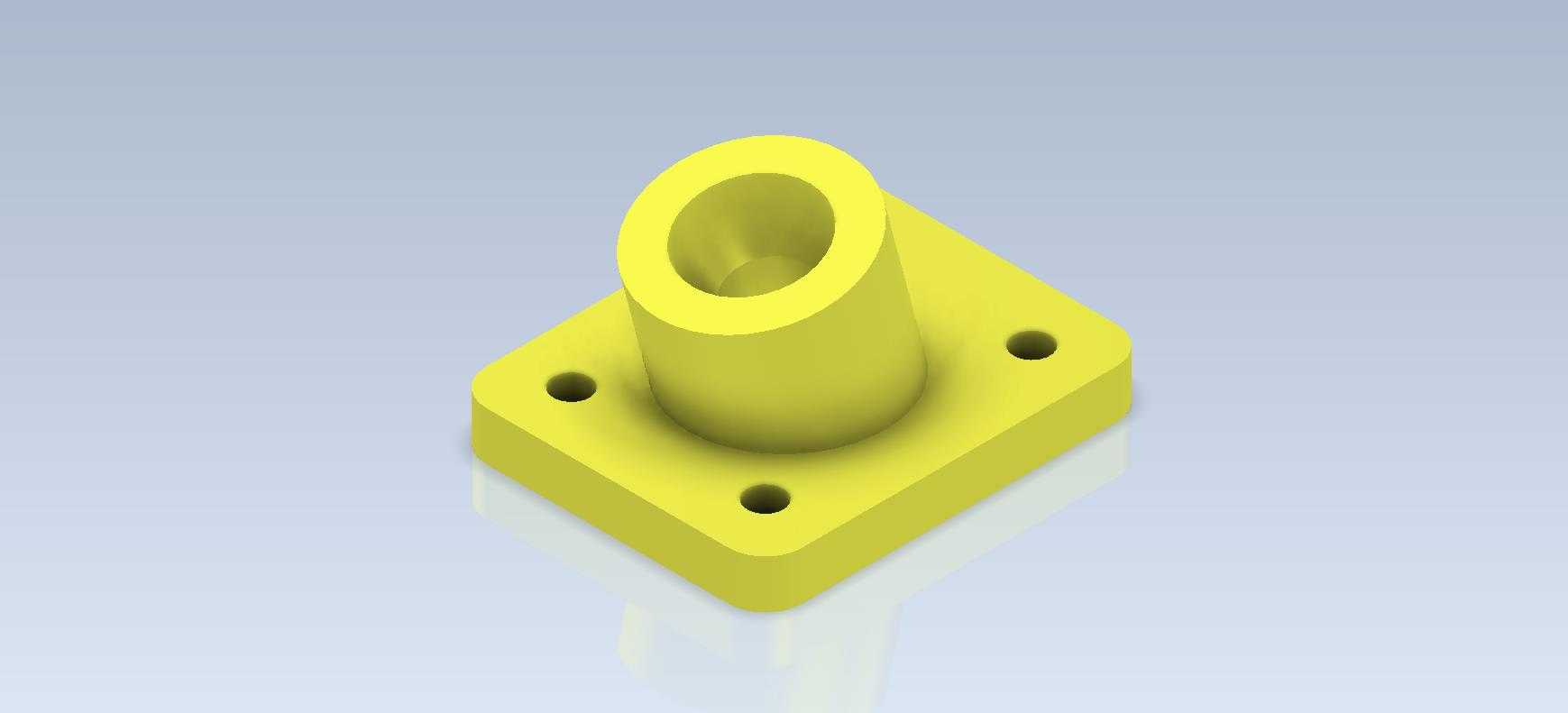

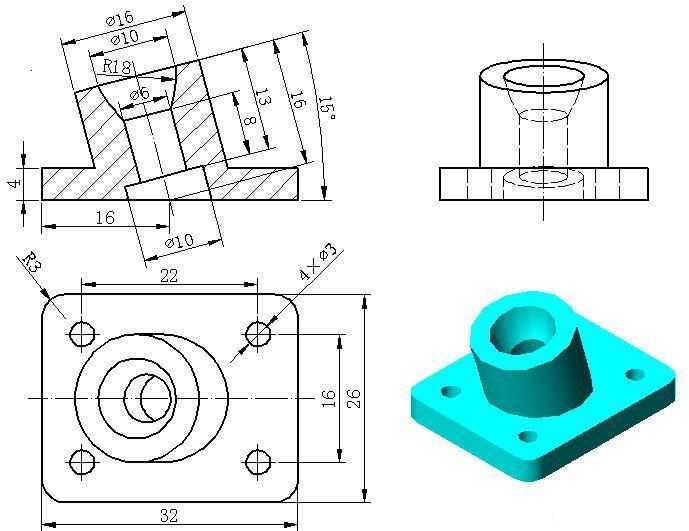

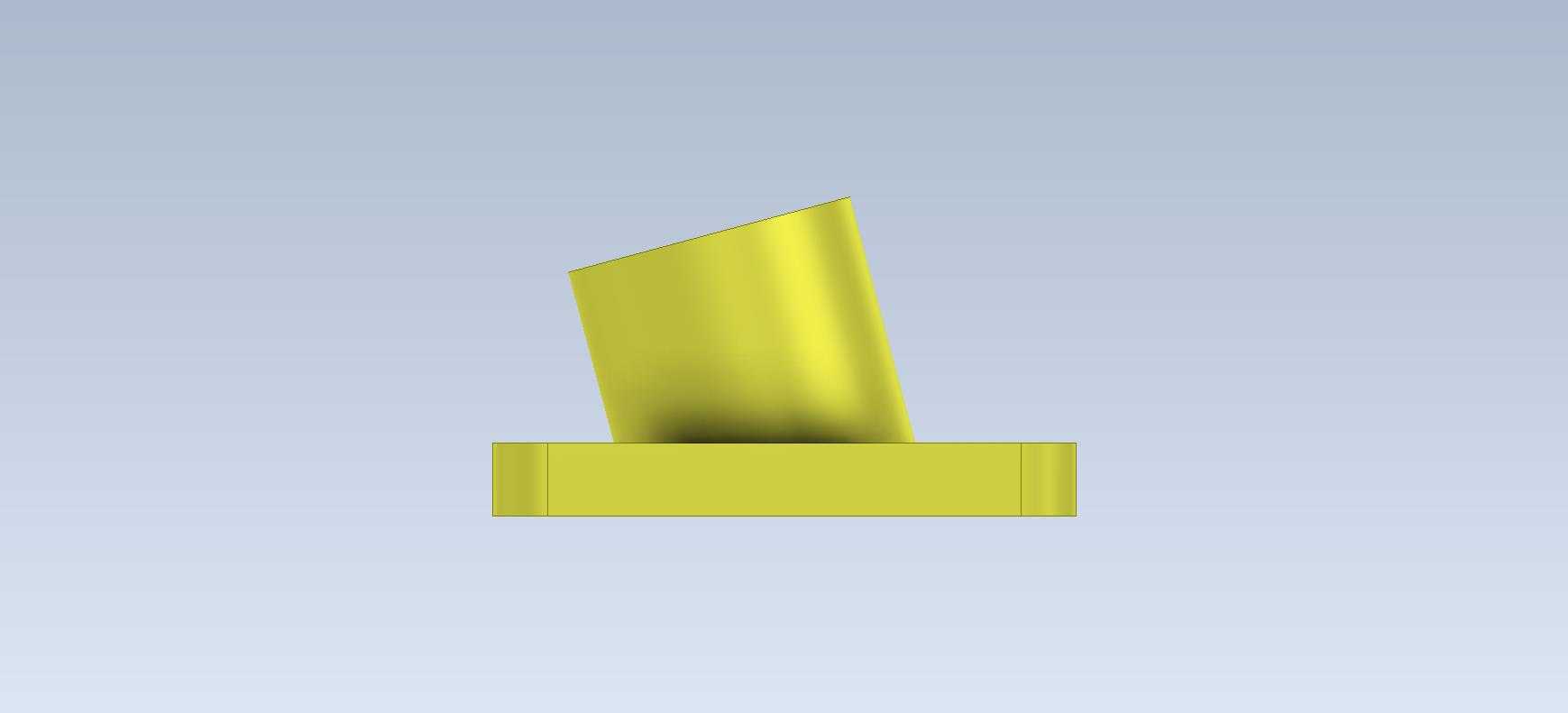

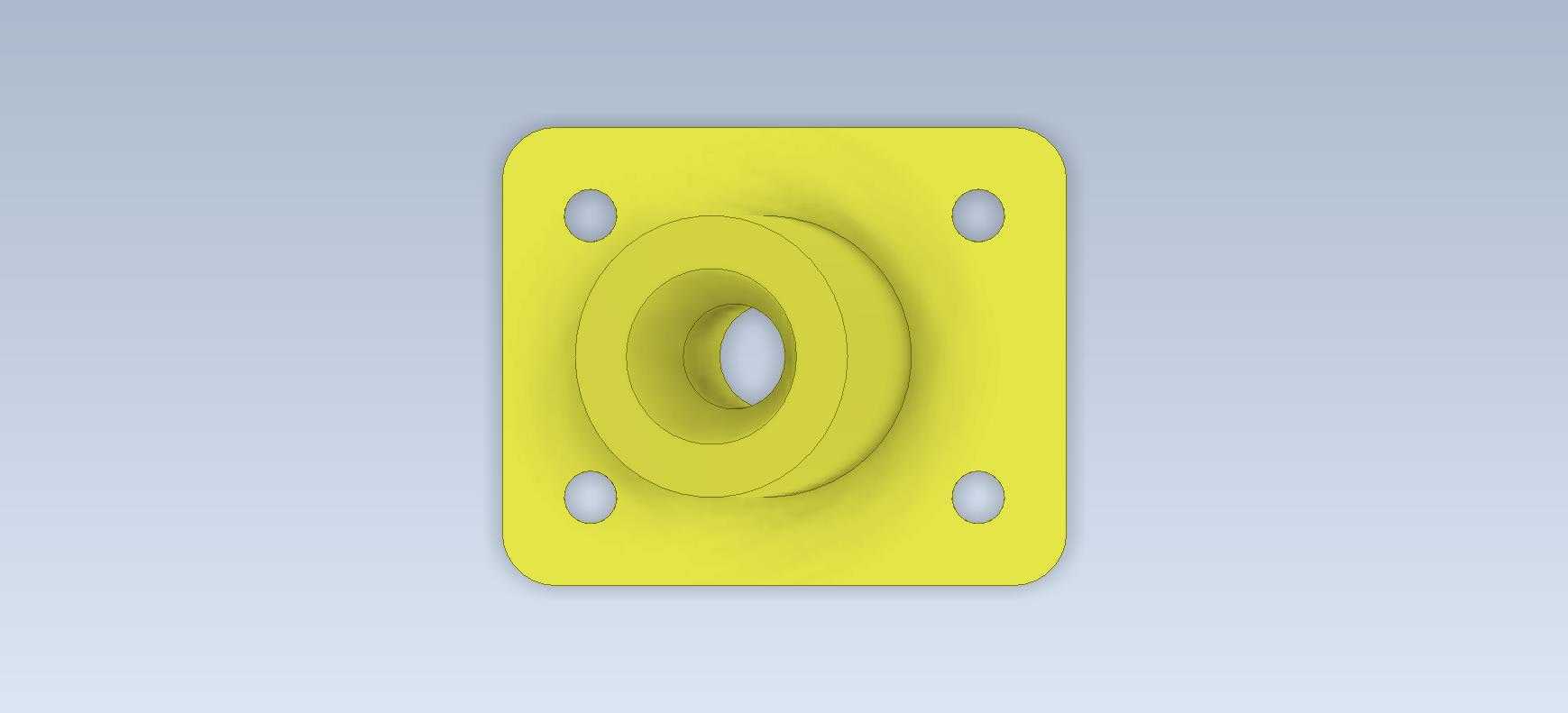

从设计思路上看，这类零件的建模逻辑非常适合作为三维建模入门的练习载体，首先要确定安装边界：方形法兰的边长需要匹配配套安装位的开孔间距，通常这类小型连接座的法兰边长在30mm到50mm区间，凸台的外径根据内孔尺寸做壁厚匹配，常规工况下壁厚保持在3mm到5mm就能满足普通塑料或者铝合金材质的强度需求，不需要额外做加强筋，因为法兰和凸台的连接位置做了R角过渡，能有效分散垂直载荷带来的应力。内孔的尺寸公差需要根据实际穿接的零件来定，如果是作为导向轴的支撑，内孔需要按照H7的公差带做设计，保证和导向轴的间隙配合精度，如果只是穿接线束或者气管，内孔可以留0.5mm到1mm的间隙，方便安装的时候快速穿入，不需要过高的加工精度。四个安装孔的位置需要和法兰边缘保持足够的距离，通常孔中心到法兰侧边的距离不小于孔径的1.5倍，避免螺丝锁紧的时候法兰边缘出现崩边，尤其是采用尼龙或者ABS塑料做3D打印或者注塑加工的时候，这个尺寸边界必须严格控制，否则安装过程中很容易出现孔位开裂的问题。

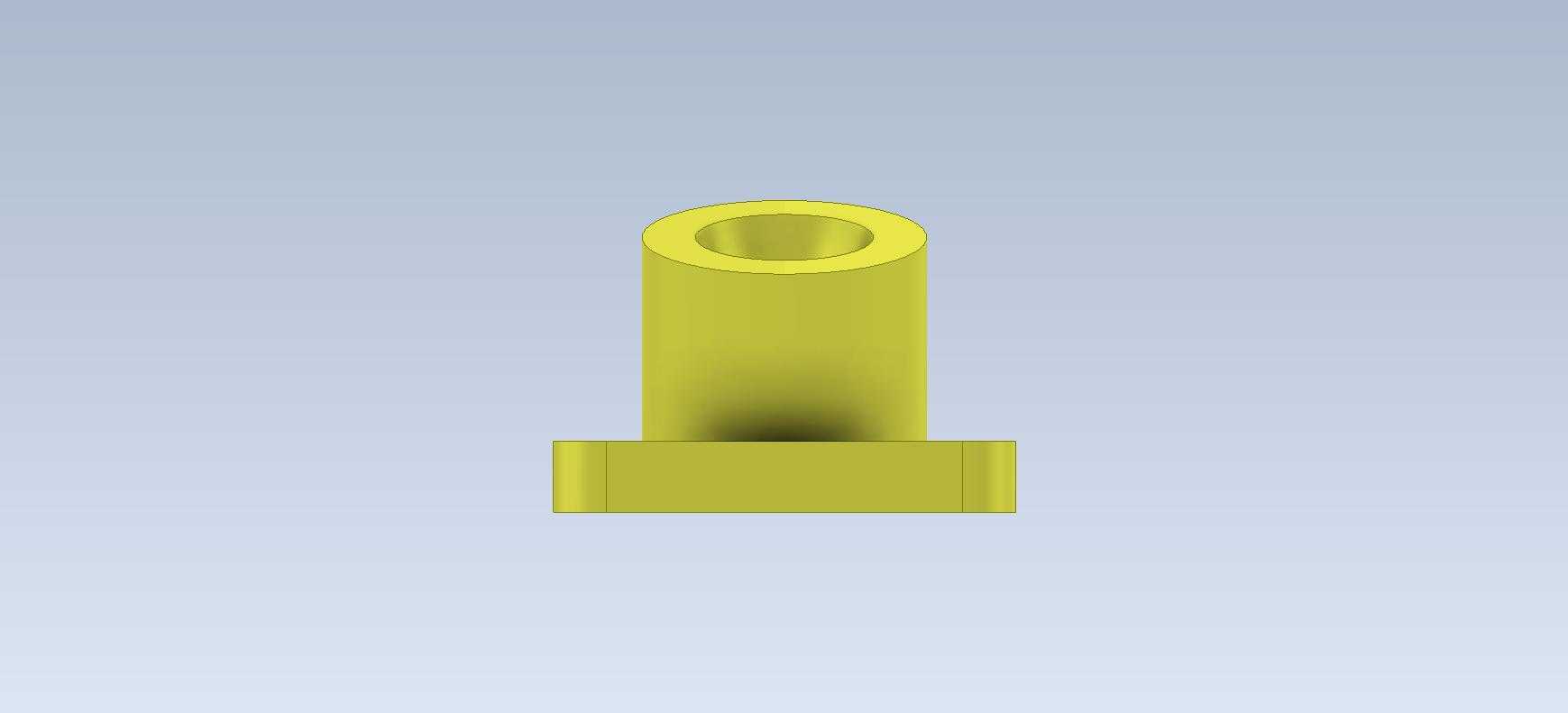

实际选型应用的时候，需要注意零件的安装面平面度要求，法兰的底面需要和安装基面完全贴合，如果安装面存在焊接凸起或者加工残留的毛刺，会导致法兰锁紧之后出现倾斜，直接影响上方凸台的垂直度，进而导致穿接的导向轴出现卡滞、磨损加剧的问题。如果是用于有振动的工况，比如小型振动盘的出料导向座，还可以在法兰底面增加0.5mm厚的橡胶减震垫，既可以弥补安装面的平面度误差，也能吸收设备运行产生的振动，避免螺丝出现松动。另外凸台的高度设计需要匹配配套零件的行程，比如作为弹簧定位座的时候，凸台的高度要略小于弹簧的压缩极限长度，避免弹簧被压并的时候出现刚性碰撞，凸台顶端的边缘做了小倒角处理，既可以去除加工毛刺，也能方便弹簧或者衬套的快速套装，减少装配的时候的对位难度。

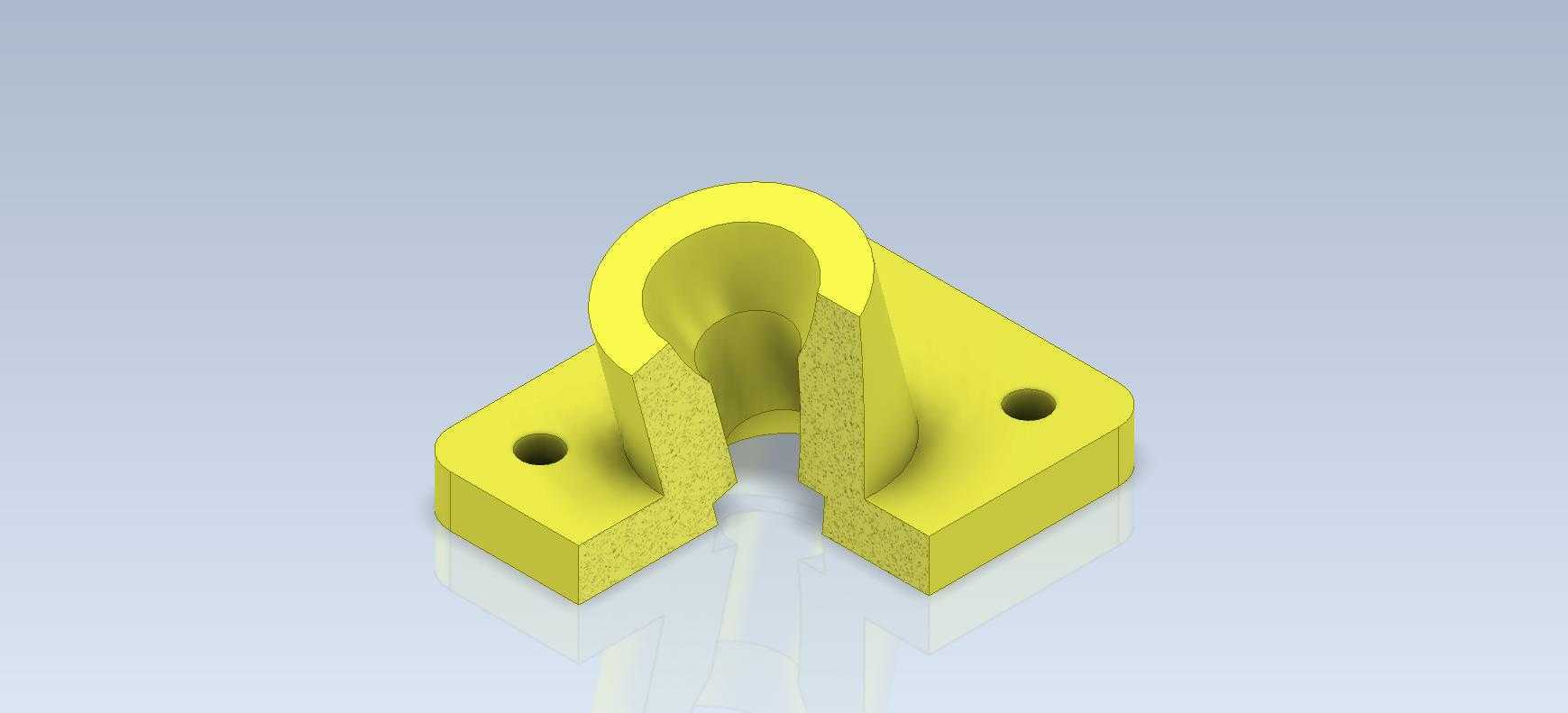

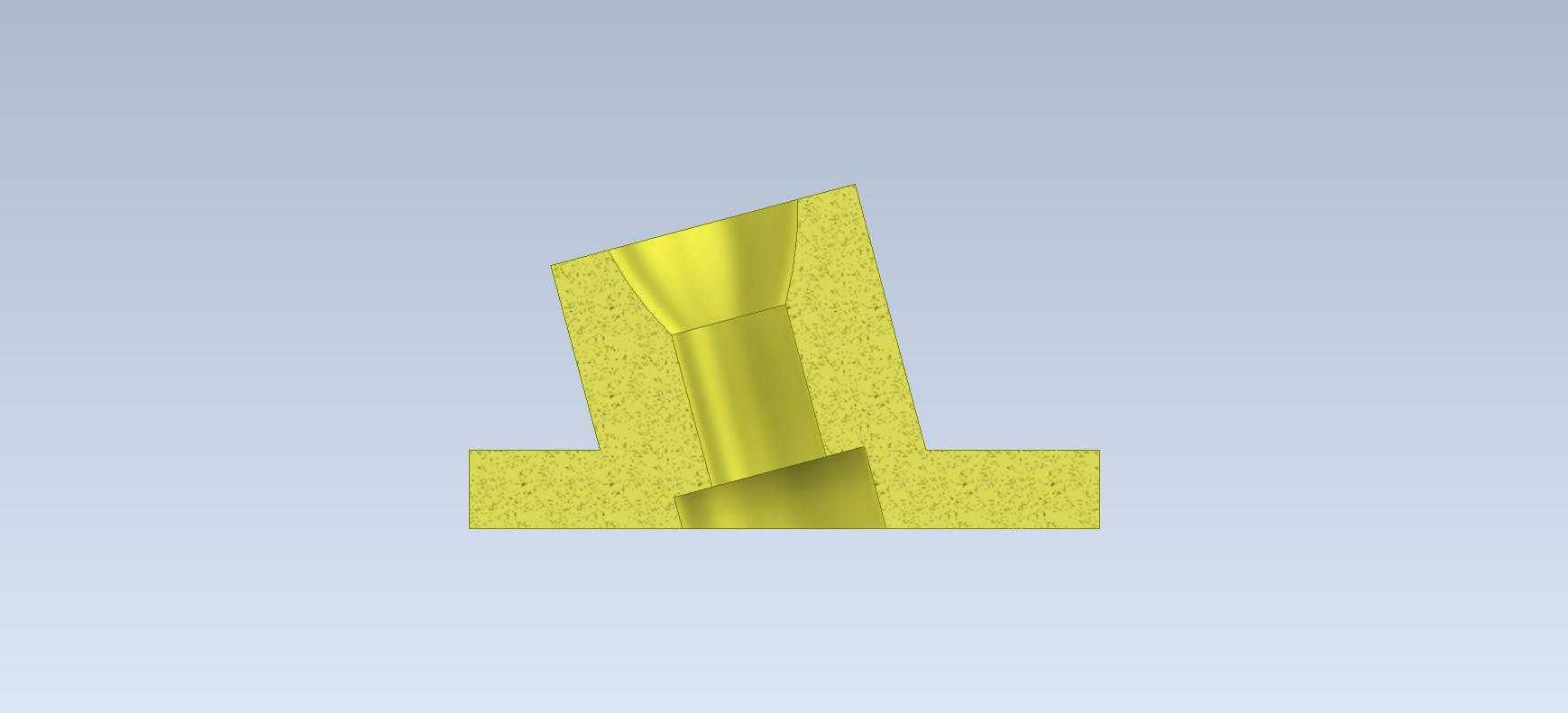

从加工工艺适配性来看，这个结构不管是采用3D打印、数控铣削还是注塑成型都有很好的工艺性，没有倒扣或者特殊的复杂曲面，拔模角度只需要按照1度到1.5度设置就可以满足注塑或者FDM3D打印的脱模需求，不需要额外做滑块或者斜顶结构，加工成本很低，非常适合作为小批量设备制作的常用标准结构件。建模过程中需要注意几个容易出错的尺寸边界：安装孔的沉头深度如果采用沉头螺丝的话，需要保证螺丝锁紧之后头部不高出法兰表面，避免影响其他零件的安装；凸台和法兰连接位置的内R角不要小于1mm，否则不管是3D打印还是铣削加工，都会在转角位置出现应力集中，长期受载荷的话容易出现断裂；内孔的深度要和凸台高度匹配，不要出现钻穿或者深度不足的问题，如果是作为盲孔使用的话，孔底需要保留足够的壁厚，避免受轴向力的时候出现击穿。
