对称式带孔凸台组合机械练习构件

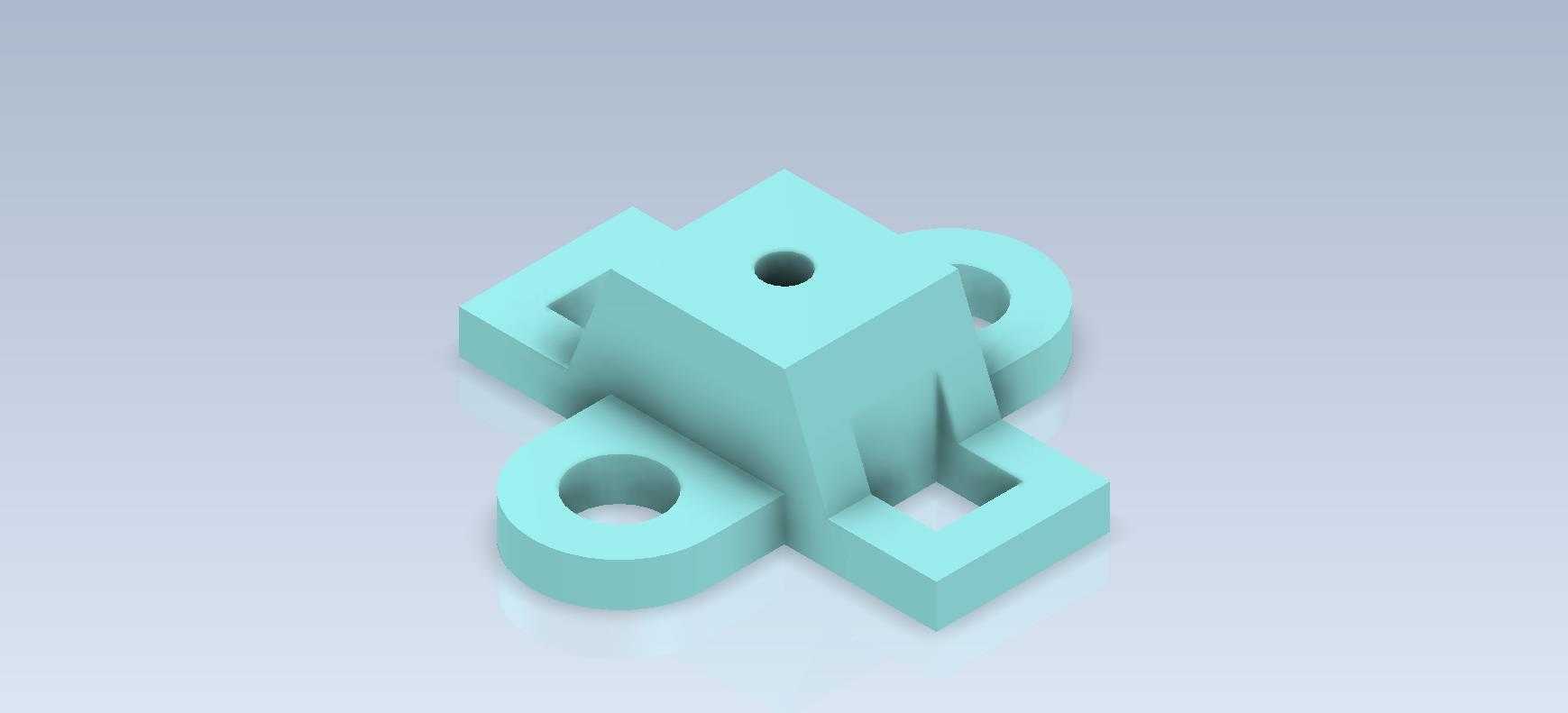

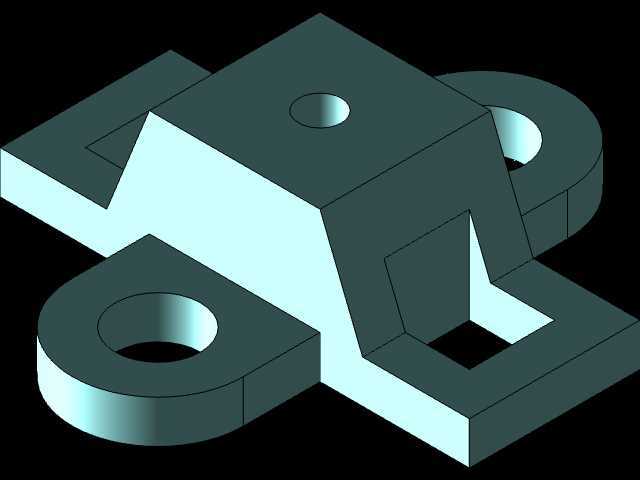

　　这类对称式带孔凸台构件，常出现在小型机电设备的定位连接工位中，作为中间转接载体承担载荷传递与位置校准的作用，日常在低压电控柜内部的元件安装支架、小型输送线的工位定位块、教学实训台的模块固定座场景里都能见到同逻辑的结构应用。从结构功能来看，中心的主凸台是核心承载区域，中心的通孔用于穿装定位销或者紧固螺栓，能够实现与上层功能元件的同轴固定，避免工作过程中出现径向窜动；四个方向延伸出的支耳结构，每一个支耳上都加工有同轴通孔，这些孔位用于将整个构件固定在安装基板上，四向对称的孔位布局能够抵消多方向的受力偏移，相比单侧固定的结构，抗倾覆能力提升明显，即便在设备启停产生的交变振动工况下，也能保持安装位置的精度稳定。

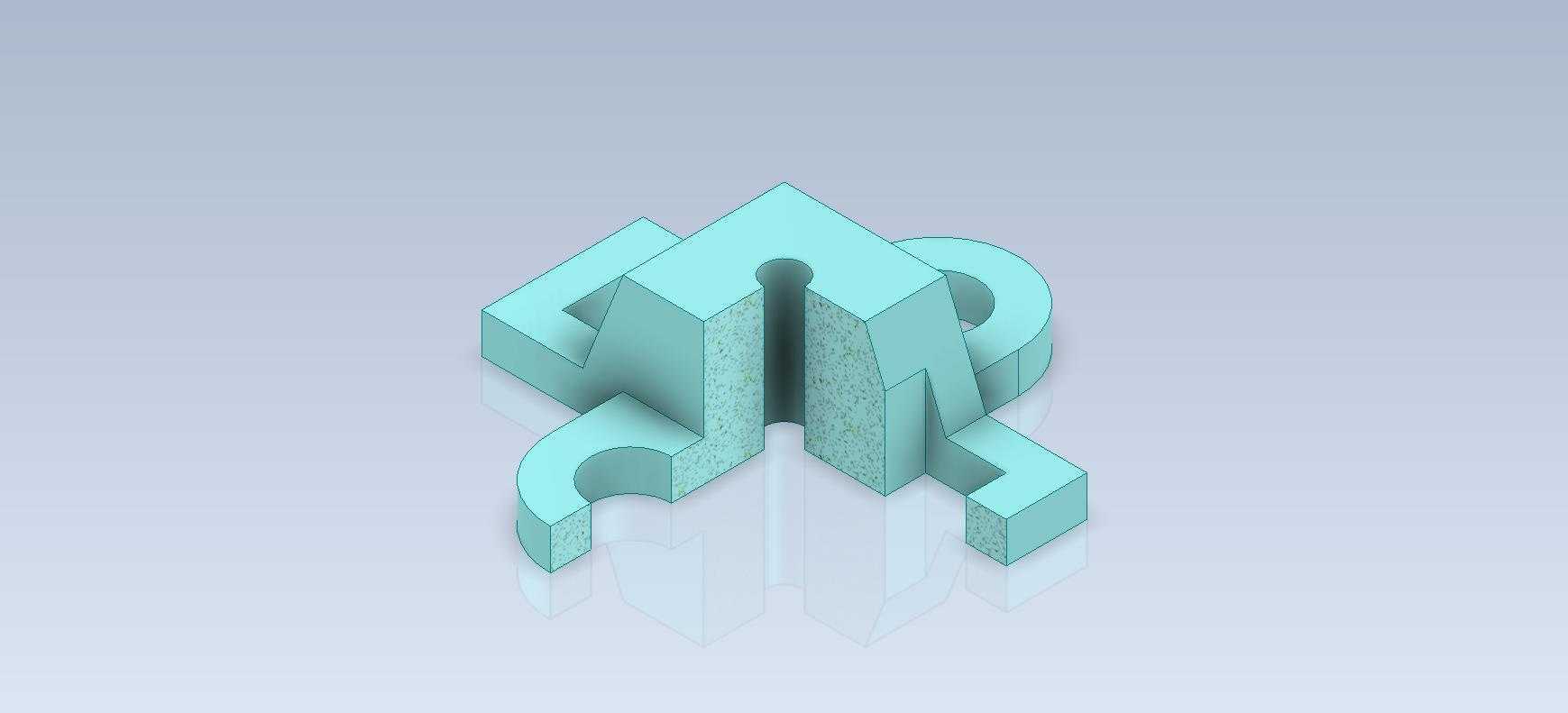

　　设计这类构件的时候，首先要确定中心安装位的尺寸边界，主凸台的高度需要匹配上层元件的安装沉孔深度，避免凸台过高导致元件安装贴合不严，或是凸台过矮造成定位面接触面积不足；支耳的延伸长度需要根据安装孔的螺栓操作空间来设定，要保证螺栓拆装时扳手有足够的回转空间，不会和中心凸台产生干涉，同时支耳的厚度要经过受力校核，在常规的紧固扭矩下不会出现弯曲变形。构件上的方形开槽结构，一方面是为了减轻整体重量，减少不必要的材料消耗，另一方面这些槽位可以作为走线通道或是相邻元件的避让空间，在紧凑的安装空间里提升空间利用率，开槽的边角位置都做了圆角过渡，避免应力集中导致的构件开裂，尤其是在频繁受振的使用场景下，圆角处理能够大幅延长构件的疲劳寿命。

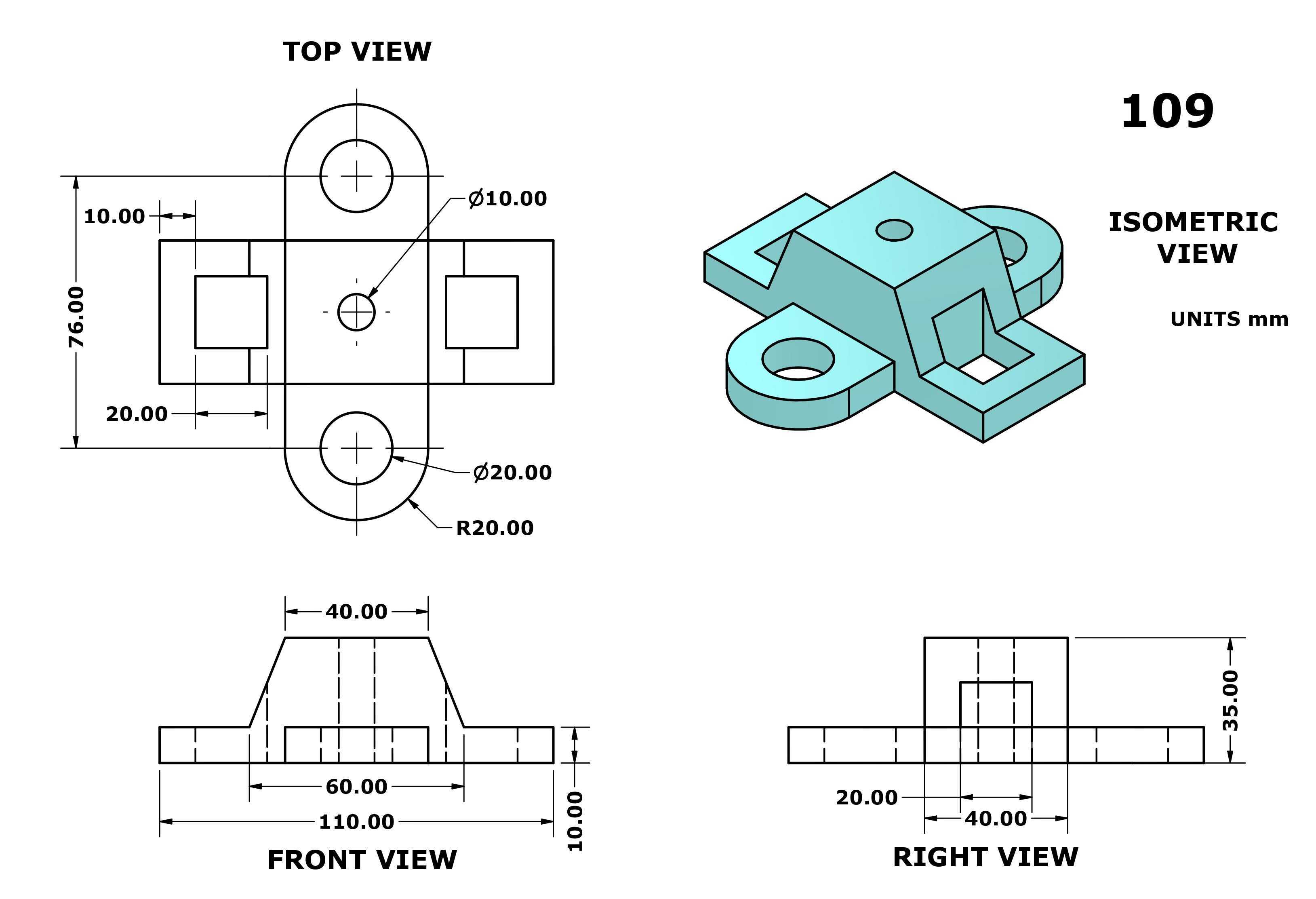

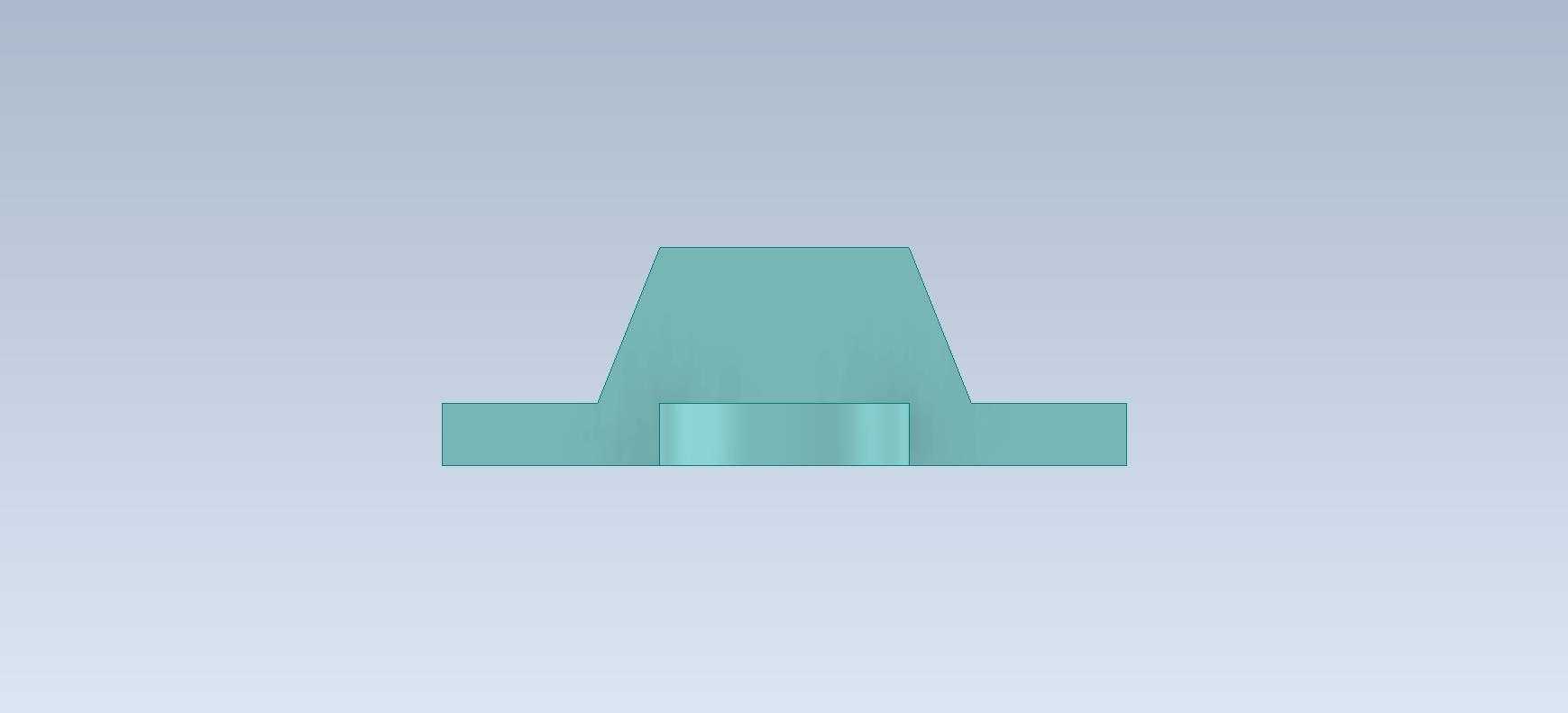

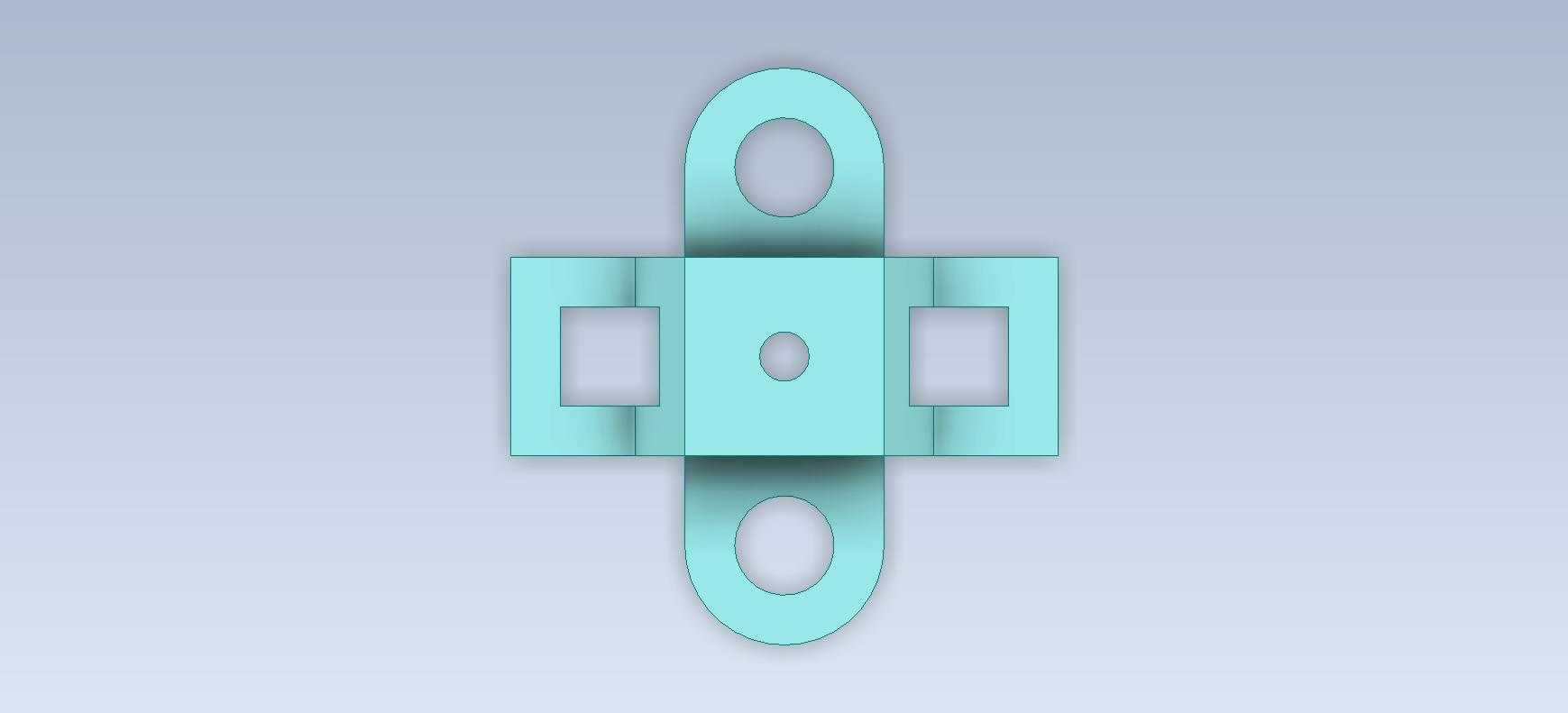

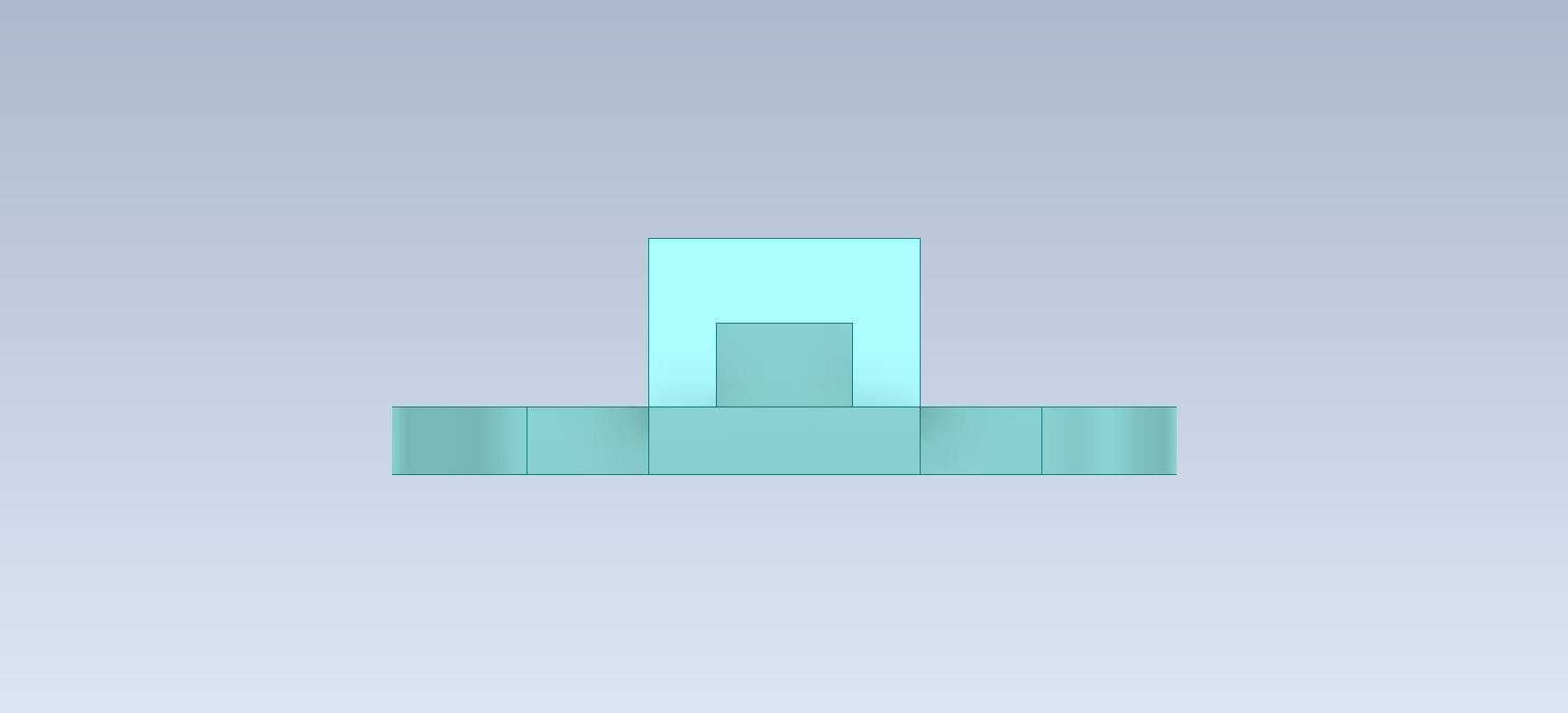

　　从安装边界来看，整个构件的外接轮廓是对称的十字形，安装时需要保证四个支耳的孔位与基板上的预装孔同轴度误差控制在0.1mm以内，否则螺栓穿装时会产生额外的装配应力，长期使用下容易出现螺栓断裂或是构件变形的问题；中心凸台的端面平面度需要达到IT7级精度，保证和上层元件的贴合面无缝隙，避免定位出现偏差。建模过程中需要优先确定对称基准，以中心凸台的轴线作为全局基准轴，四个方向的支耳采用镜像特征生成，保证各部分尺寸的一致性，孔位特征采用同轴约束，避免后续出工程图时出现尺寸链偏差；拔模角度的设置需要匹配加工工艺，如果是采用注塑工艺生产，外表面拔模角度设置为1度即可，如果是采用铣削加工的金属件，则不需要设置拔模角，直接保证侧壁的垂直度即可。

　　这类结构作为基础建模练习案例，能够帮助初学者掌握对称特征建模、孔位同轴约束、应力集中规避等核心设计要点，理解结构设计中功能优先、工艺适配的核心逻辑，避免出现只追求外形美观而忽略实际安装使用需求的设计问题。实际生产中这类构件如果采用铝合金材质，还可以在表面做阳极氧化处理，提升耐磨性能和抗腐蚀能力，如果是采用工程塑料材质，则需要注意壁厚的均匀性，避免注塑过程中出现缩痕影响装配精度。
