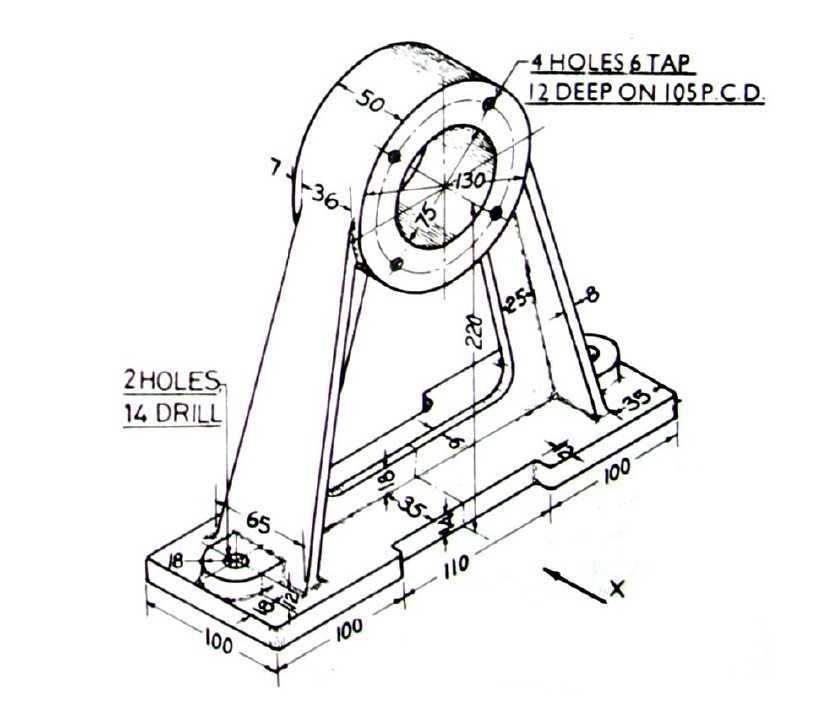

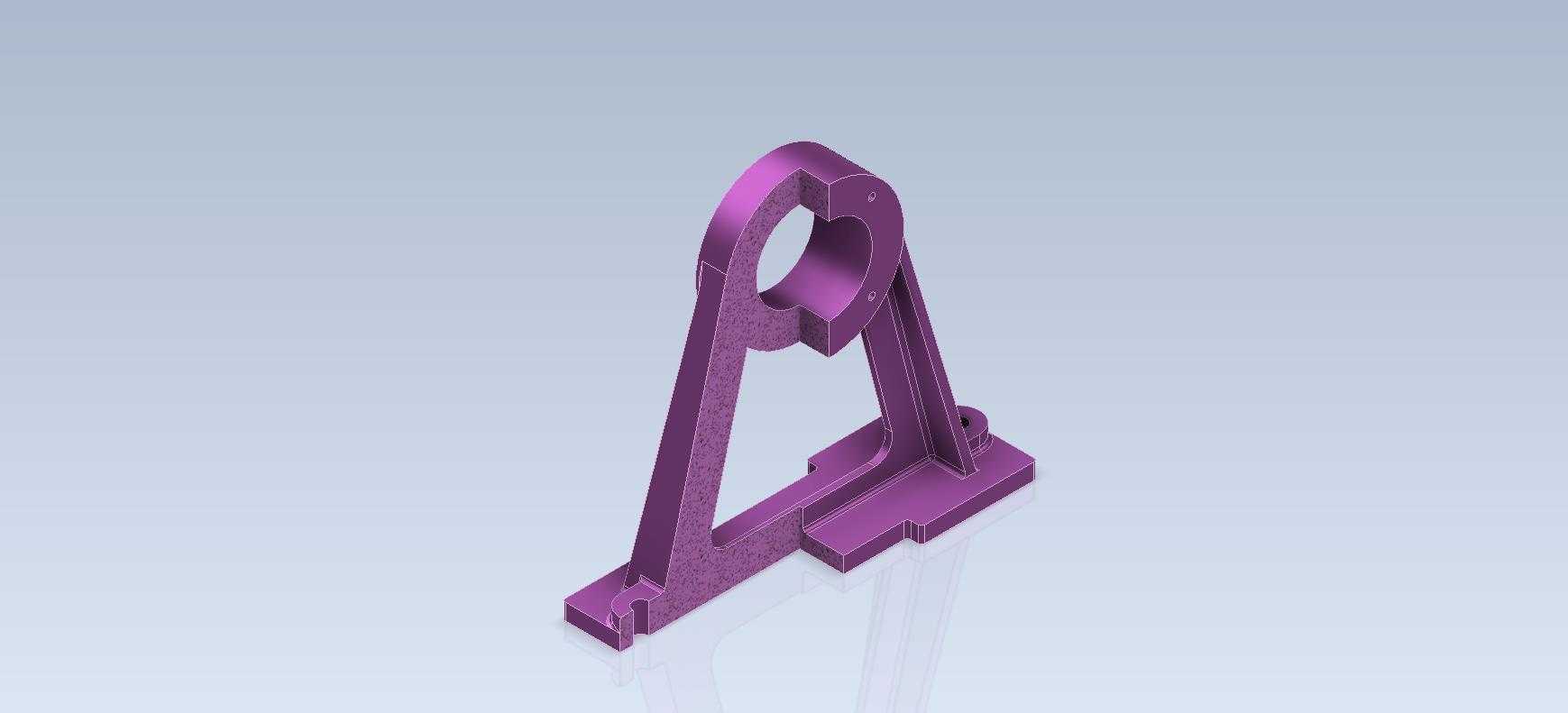

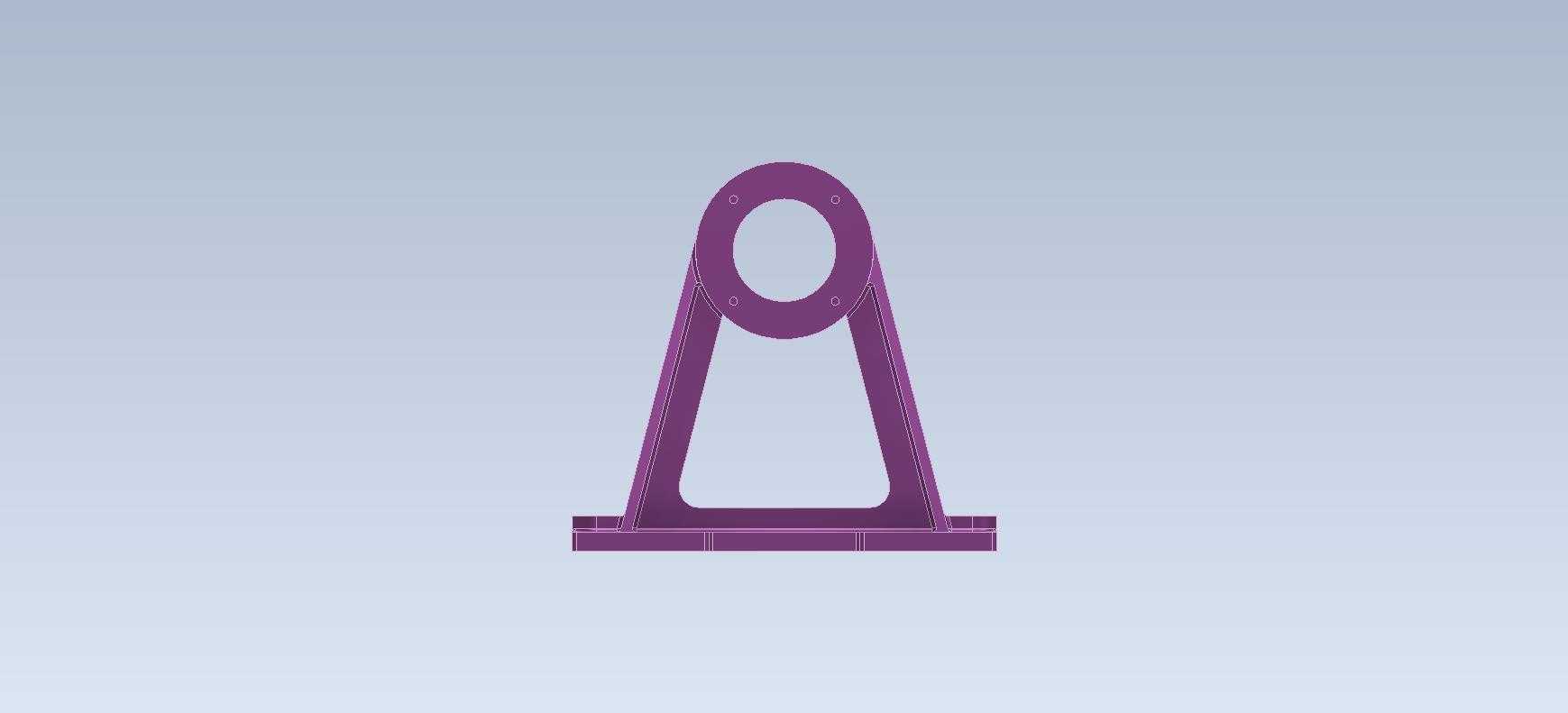

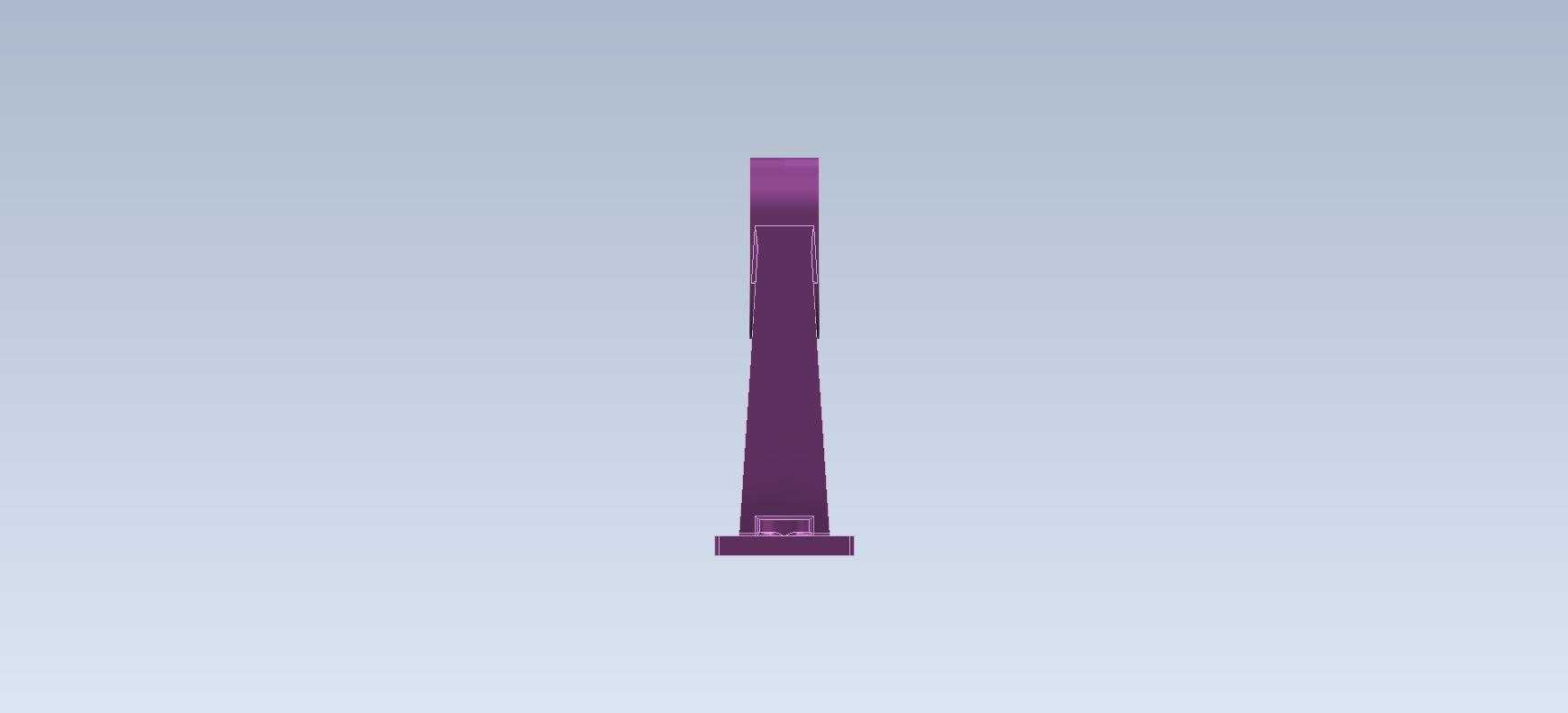

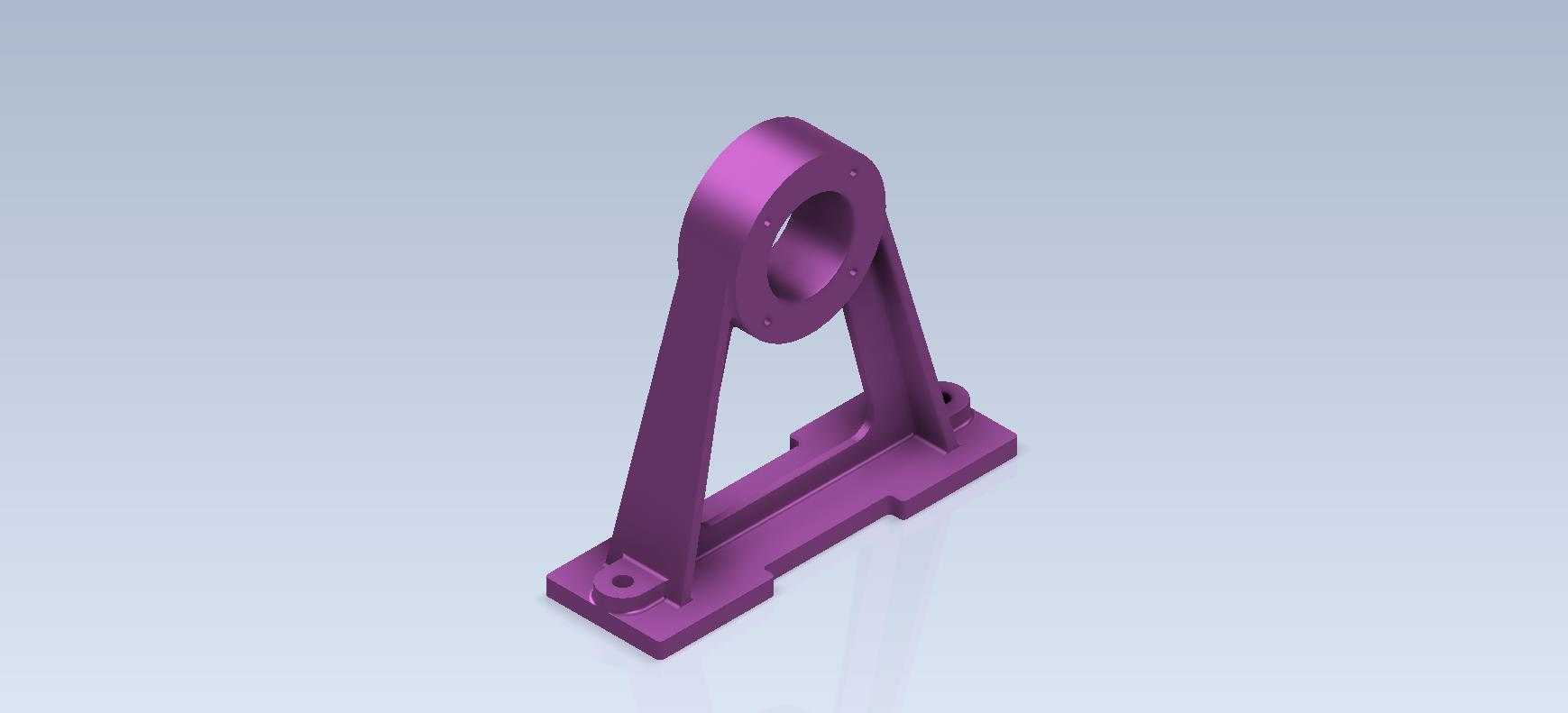

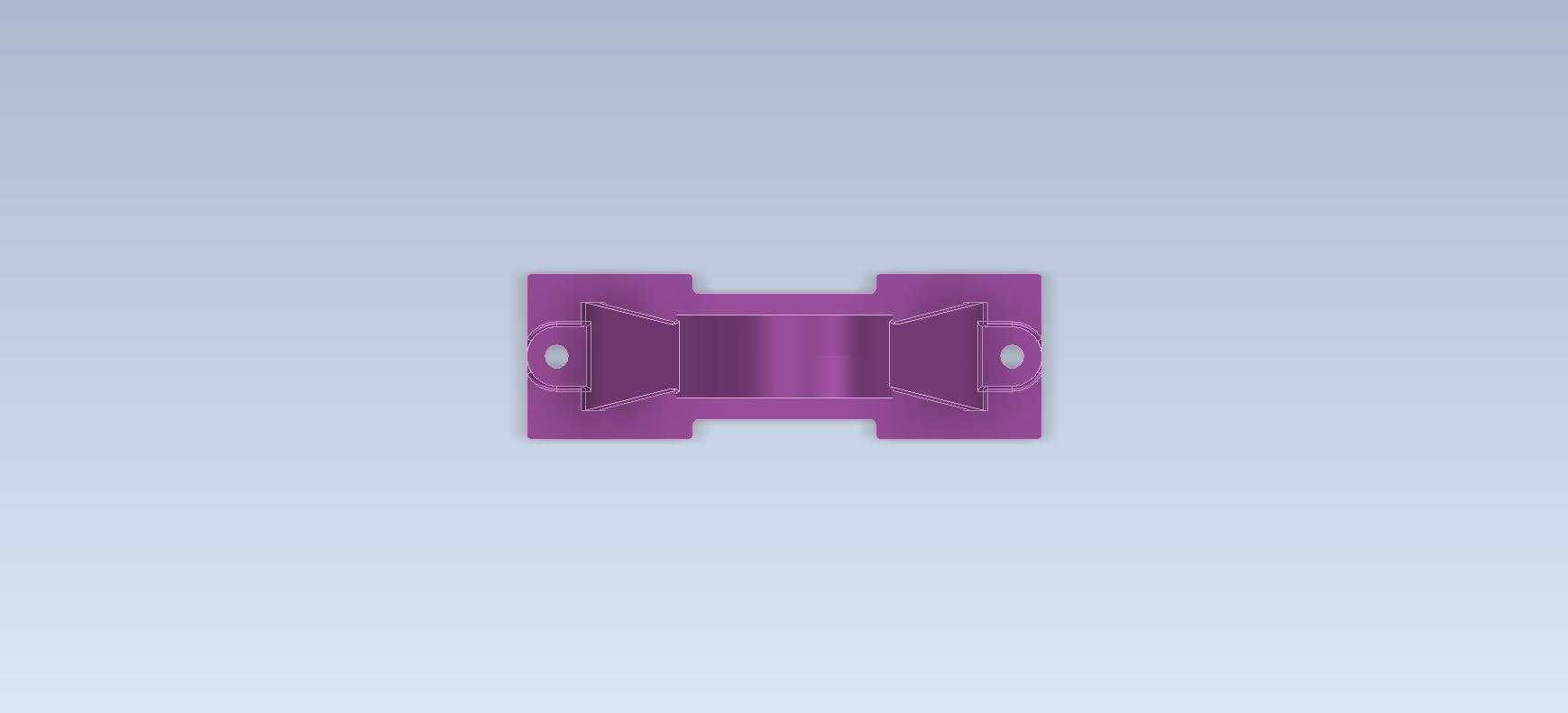

立式支撑铰座机械结构三维建模练习

日常做机械结构建模练习时，这类立式带铰孔的支撑件是非常典型的练手素材，很多轻工输送线、小型工装夹具、非标自动化设备的摆动支撑位都会用到同结构原理的零件。从实际应用场景来看，这类零件主要承担铰接摆动副的承载功能，上端的通孔用来穿装铰接销轴，连接需要做定角度摆动的连杆、摆臂或者压头组件，下端的带安装孔底板则通过螺栓锁紧固定在设备的安装基准面上，两个斜向的支撑肋板把上端的铰孔座和底板连为整体，抵消摆动过程中产生的侧向弯矩和径向载荷，避免支撑部位出现形变偏移。

建模的时候首先要捋清楚设计基准，这个零件的设计基准选在底板的下安装面，所有高度方向的尺寸都从这个面往上标注，能直接和设备安装面的基准对齐，减少装配时的尺寸链误差。上端铰孔的中心轴线要和底板安装面保持平行，同时要保证两个安装孔的中心连线和铰孔轴线垂直，不然装配后销轴会出现别卡，摆动的时候阻力变大，还会加速销轴和孔壁的磨损。外形尺寸上，这类练习用的支撑件整体高度一般在120mm到180mm区间，底板的长宽尺寸控制在80mm到120mm范围，底板上的两个安装孔通常选M6或者M8的螺栓过孔，孔位距离底板侧边的边距要留够至少1.5倍螺栓直径的距离，避免锁紧的时候螺栓侧边的基材出现开裂。上端的铰孔直径根据配套的销轴尺寸来定，练习模型里常用的是20mm到30mm的孔径，孔的两端要做1mm左右的倒角，既去除机加工后的毛刺，也方便装配时销轴顺利导入。

从结构设计的思路来看，两个斜向的支撑肋厚度不需要做太厚，练习模型里一般取8mm到12mm就足够，肋板和上端铰座、底板的连接位置要做R3到R5的圆角过渡，不要做成直角连接，直角位置在受载的时候会产生严重的应力集中，反复受交变载荷的话很容易从转角位置开裂。底板和肋板连接的位置同样要做圆角过渡，同时底板的四个边角要做倒钝处理，避免安装的时候划伤操作人员。另外要注意，上端铰孔的端面要和铰孔轴线保持垂直，端面的平面度要控制在0.05mm以内，不然装配后和配套摆臂的端面贴合不严，摆动的时候会出现轴向窜动。

实际生产中这类零件如果是用于小载荷的工装场景，一般会选用Q235板材通过焊接后再机加工的方式制作，焊接后要做去应力退火处理，避免后续机加工或者使用过程中出现焊接应力释放导致的形变；如果是用于载荷稍大、摆动频率高的设备部位，会选用45号钢整体铣削加工，铰孔位置还要做调质处理，表面硬度达到HB220-250，提升孔壁的耐磨性能。建模过程中要注意区分加工面和非加工面的特征，比如底板的下安装面、铰孔的内圆柱面、铰孔的两个端面都是需要机加工的，这些面的粗糙度要控制在Ra3.2以内，其余非加工面如果是焊接件就保留焊接后的自然表面，做喷漆防锈处理即可，如果是整体机加工件就做到Ra12.5的粗糙度就行，不需要过高的加工精度，避免不必要的加工成本提升。

安装边界方面，这类支撑件固定的时候，要保证安装基准面的平面度不超过0.1mm，不然底板锁紧后会出现强制变形，带动上端铰孔的轴线偏移，直接影响铰接副的运动精度。穿装销轴的时候要在孔壁涂抹少量润滑脂，减少初始转动的磨损，同时要在铰孔的两端加装防尘密封圈，避免车间里的粉尘、切屑进入孔内磨损销轴和孔壁。做建模练习的时候不要只照着外观画外形，要多思考每个结构对应的功能需求，比如为什么肋板是斜向布置而不是直连，为什么安装孔要开在底板的两端位置，为什么铰孔的凸台要做一定的厚度，这些细节都是实际工程中经过反复验证的结构逻辑，把这些逻辑理清楚，比单纯画对外形更能提升结构设计的能力。很多新手建模的时候容易忽略圆角和倒角的特征，觉得这些是不重要的细节，但实际加工中这些工艺特征直接影响零件的加工良率和使用寿命，比如没有倒角的孔，销轴装配时很容易刮伤孔壁，没有过渡圆角的位置，应力集中系数会比圆角过渡的位置高2到3倍，很容易出现断裂失效。
