字母A造型练习用结构件三维设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867383
  • 字母A造型练习用结构件三维设计
  • 字母A造型练习用结构件三维设计
  • 字母A造型练习用结构件三维设计
  • 字母A造型练习用结构件三维设计
  • 字母A造型练习用结构件三维设计
  • 字母A造型练习用结构件三维设计

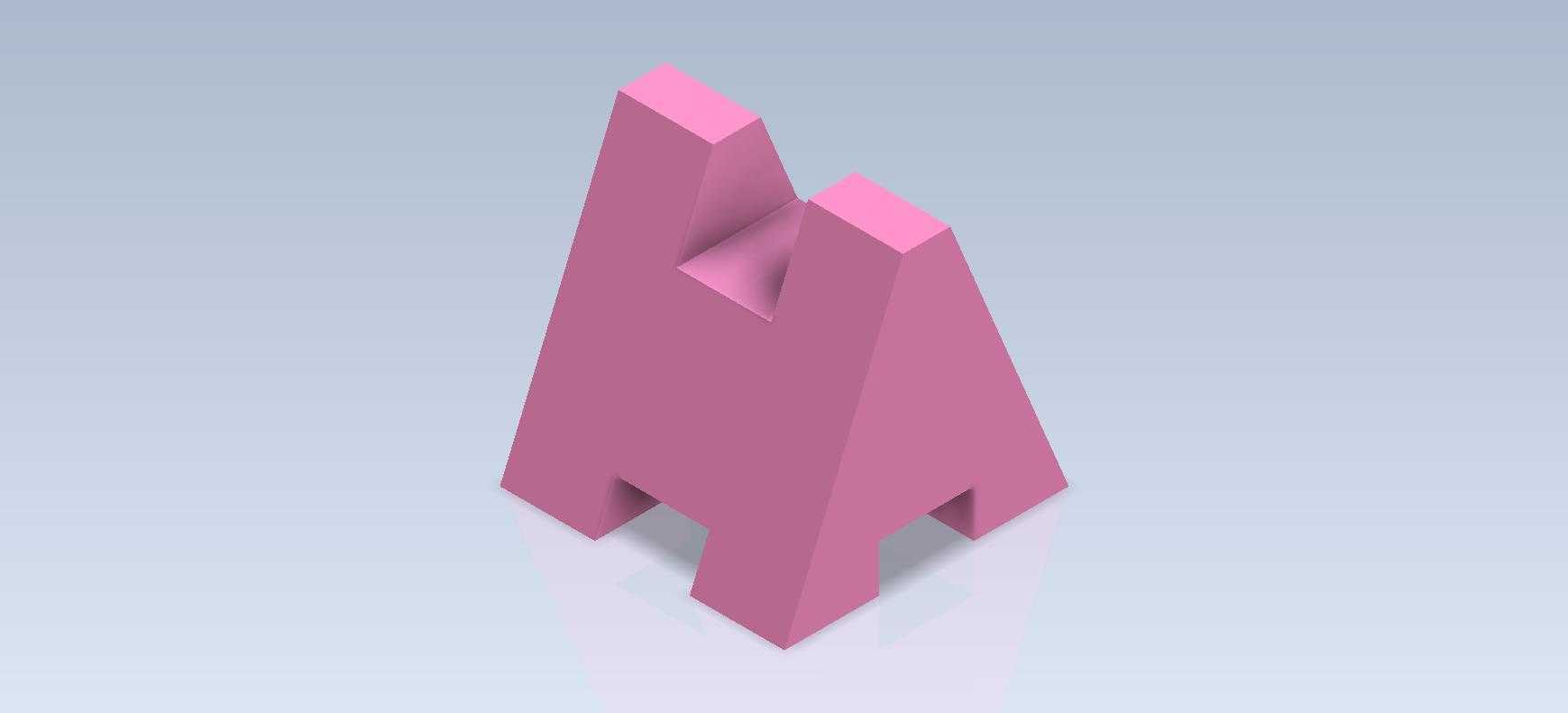

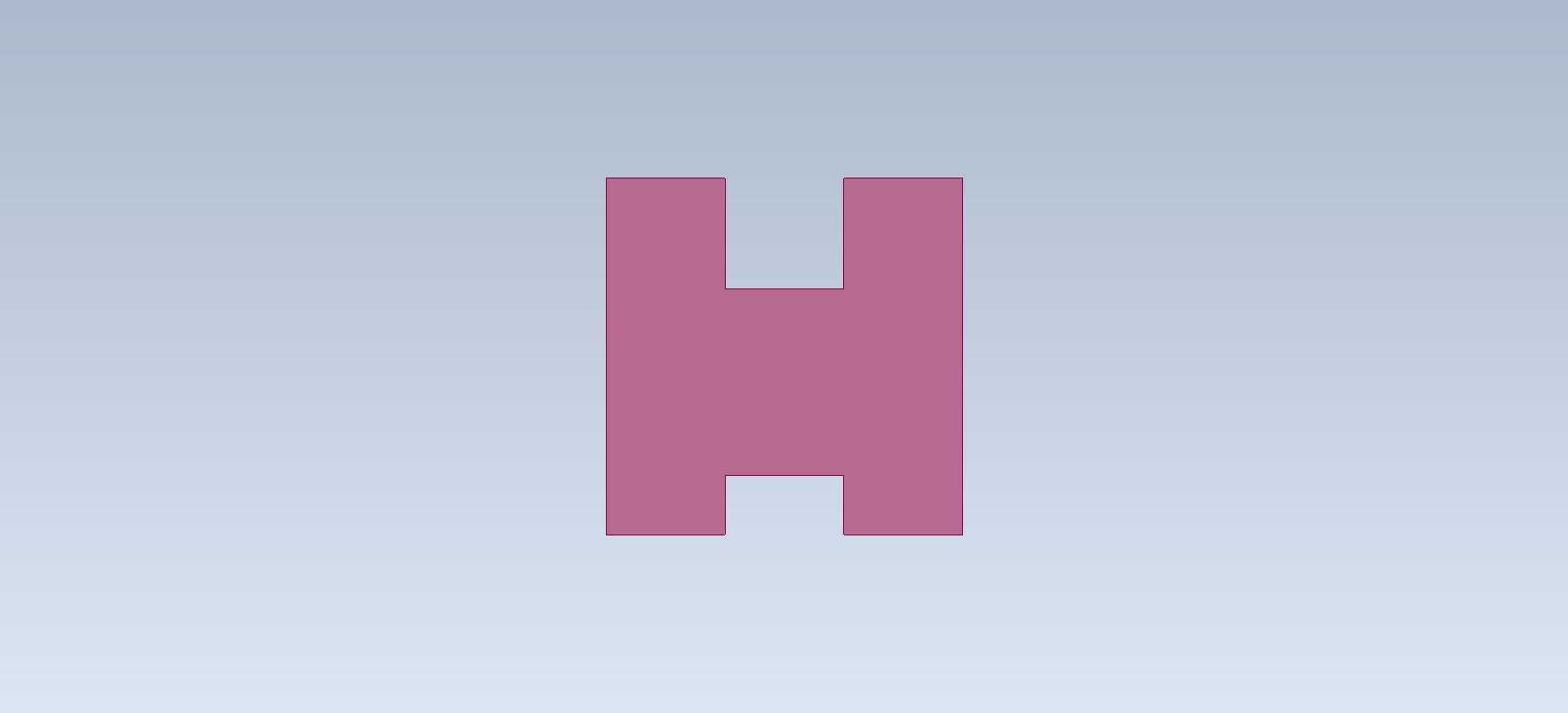

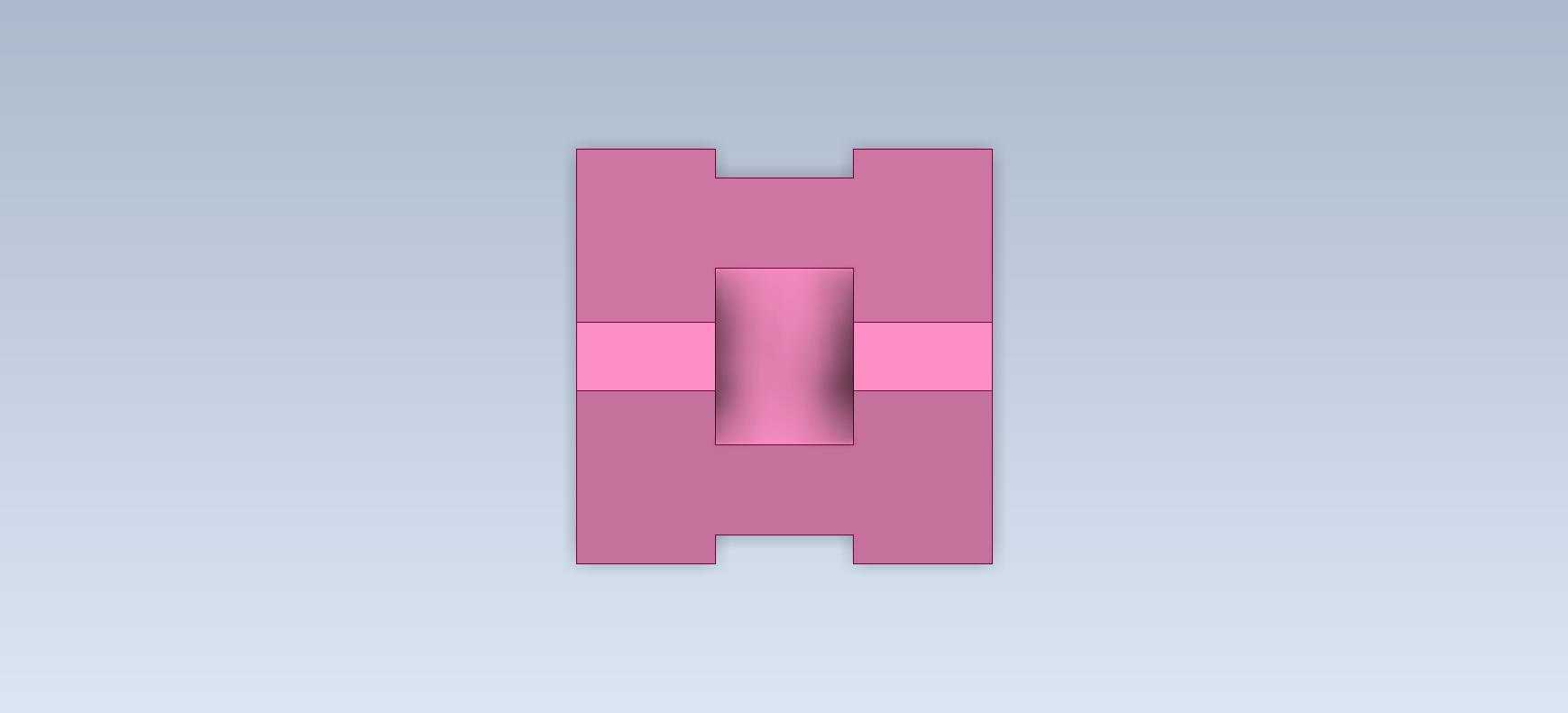

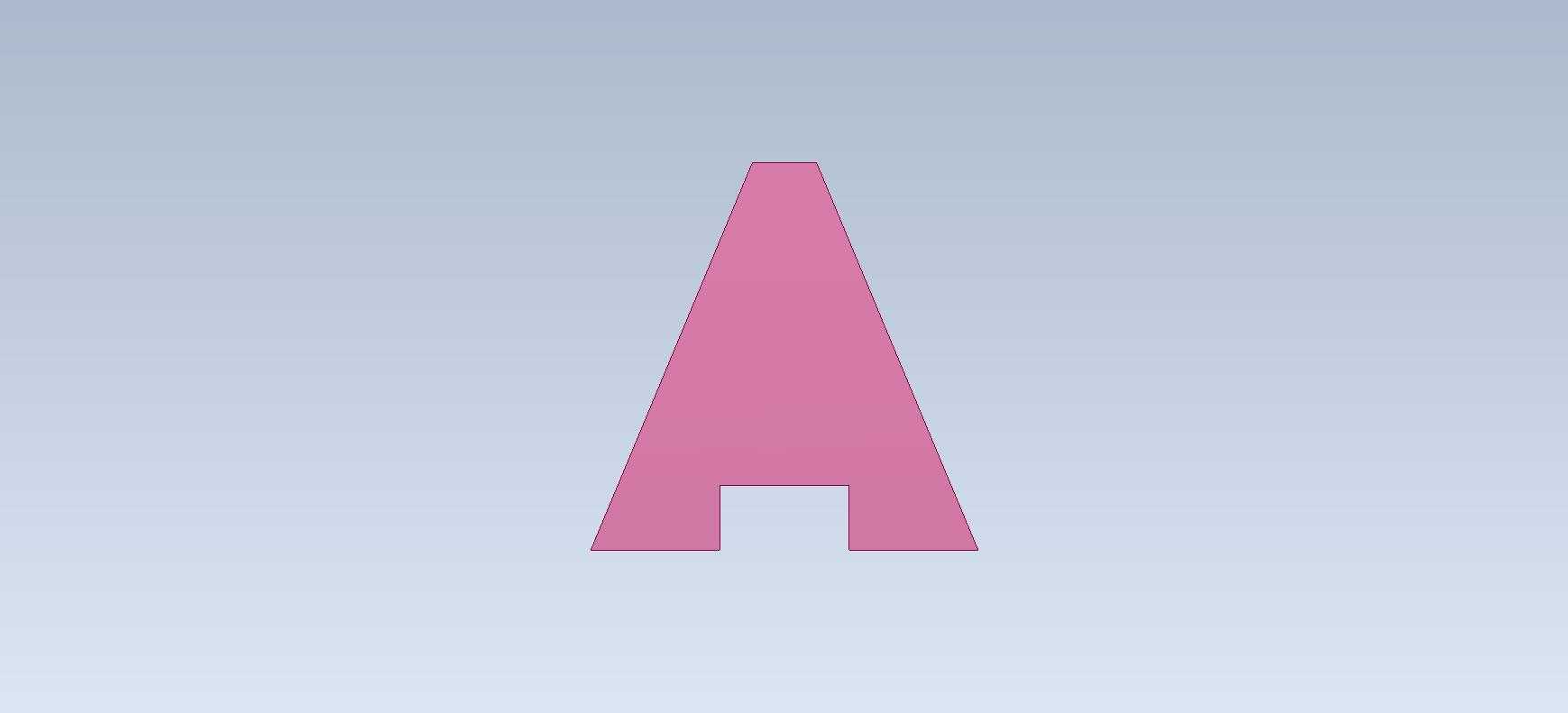

这款造型类结构练习件,整体采用类字母A的对称式构型,主体为一体化实心切削结构,在常规教学实训、结构建模练习场景中应用广泛,主要用于帮助初学者掌握对称特征建模、拉伸切除、基准面定位等基础三维建模操作,也可作为几何构型验证、渲染效果测试的基准样件使用。从结构功能特性来看,该构件底部设置两个对称的内凹缺口,既可以模拟实际支撑类零件的支脚安装定位结构,让练习者掌握支撑面平面度、安装缺口同轴度的公差标注逻辑,也能在3D打印验证时减少底部支撑材料的使用,降低实训打印的耗材成本。构件上部设置两处对称的凸起块,中间预留矩形内凹卡槽,这个结构并非装饰性设计,而是模拟实际工业零件中常见的卡接配合、定位插接结构,练习者可以通过这个特征掌握拉伸切除的深度控制、卡槽侧壁的拔模角度设置、配合面的粗糙度要求等实际工程设计要点,避免建模时出现特征干涉、配合间隙不合理等常见问题。

设计思路上,该构件完全遵循从基准到特征、从整体到局部的机械设计逻辑,首先以底部支撑面为第一基准面,绘制整体外轮廓的对称草图,通过两侧对称约束保证整体构型的对中性,避免出现两侧壁厚不均的问题;其次向上拉伸主体结构,在主体上部通过基准面偏移绘制凸起块的轮廓,采用两侧对称拉伸的方式生成上部凸台,保证凸台的位置度符合设计要求;最后通过拉伸切除命令生成底部的两个支撑缺口和上部中间的卡槽,所有切除特征均设置了微小的工艺倒角,避免实际加工或打印时出现应力集中导致的尖角崩裂问题。

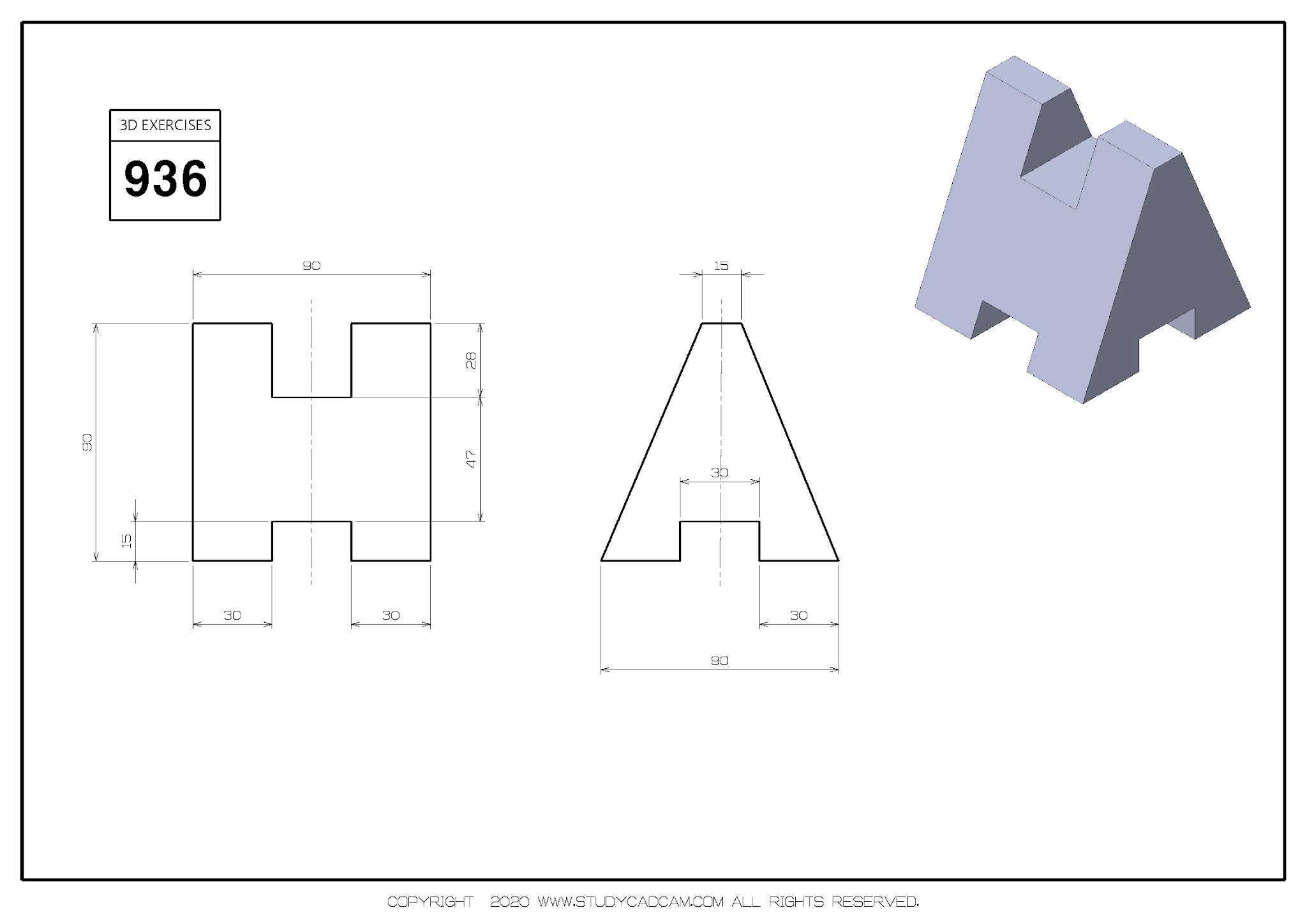

从外形尺寸与安装边界来看,该构件整体高度与底部宽度比例约为1.2:1,重心完全落在两个底部支脚的支撑面范围内,放置时具备足够的稳定性,不会出现侧翻问题;底部两个支撑缺口的宽度一致,缺口内侧壁与支脚外侧壁的平行度公差控制在0.1mm以内,若作为实际工装的定位支撑件使用,可以直接卡接在对应宽度的型材导轨上,不需要额外设计安装固定结构;上部卡槽的宽度与凸台的厚度比例约为1:1,卡槽深度为凸台高度的三分之一,既保证了卡接配合的结构强度,也不会因为切除过多材料导致上部凸台出现结构强度不足的问题。

在实际教学应用中,这个练习件可以覆盖从草图绘制、特征生成、公差标注到工程图导出的全流程基础操作,初学者完成该模型的建模后,可以掌握对称类零件的建模思路,理解支撑结构、卡接结构的设计逻辑,为后续设计更复杂的工业零部件打下基础。同时该构件的所有特征均为规则几何特征,没有复杂曲面,对建模软件的版本要求低,也适合作为不同三维软件之间格式转换的测试样件,验证模型转换过程中的特征丢失、曲面破面等问题。如果用于3D打印实训,该构件不需要额外添加内部支撑,打印完成后只需要去除底部少量 raft 支撑即可,后处理难度低,适合初学者掌握FDM打印的参数设置、层厚控制、支撑添加等基础操作。从结构强度验证角度来看,该构件的壁厚均匀,所有转角处均设置了圆角过渡,不存在壁厚突变的问题,注塑生产时不会出现缩痕、气泡等缺陷,也可以作为简单注塑件的结构练习案例,帮助学习者掌握注塑件的壁厚设计、圆角设计、拔模角度设置等工艺要求。
