双拱弧形连接固定支架结构设计

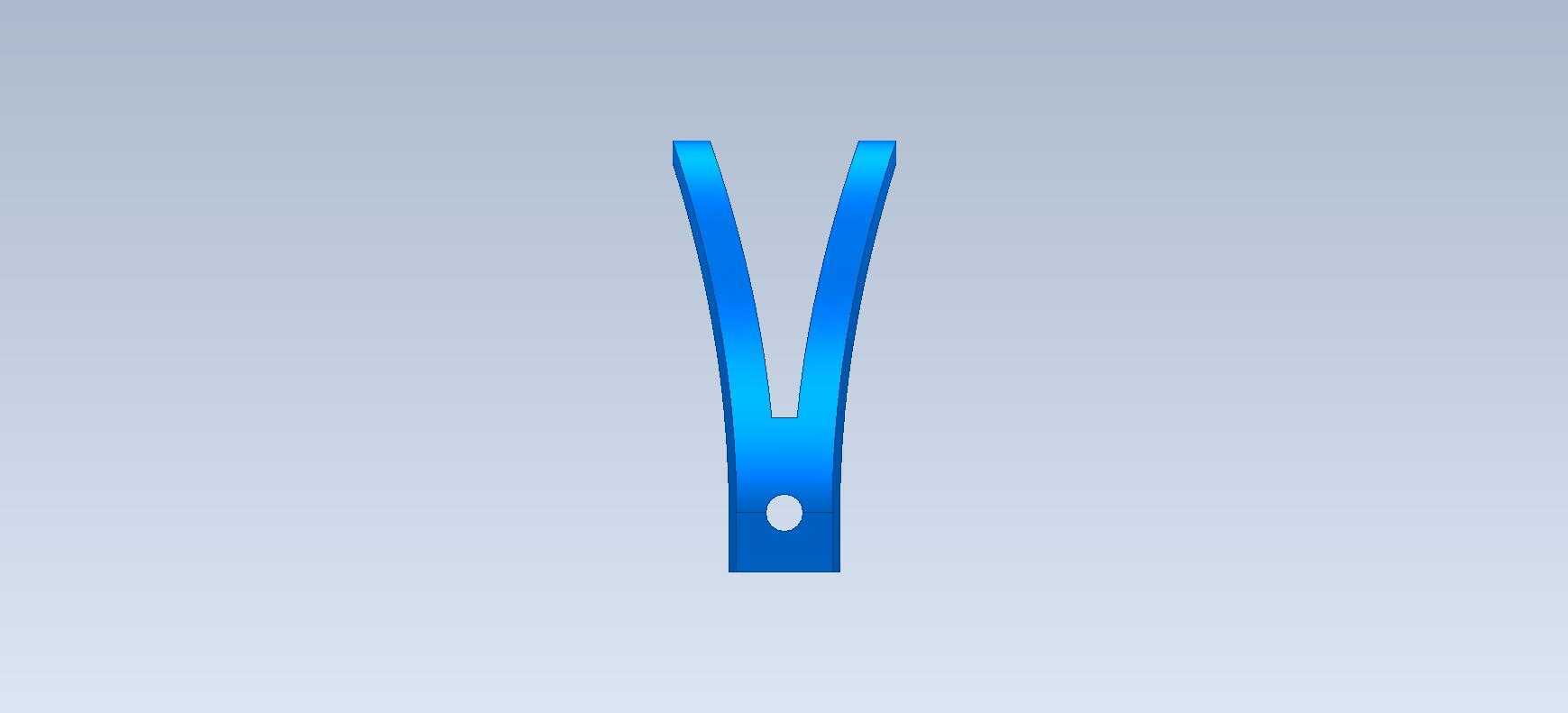

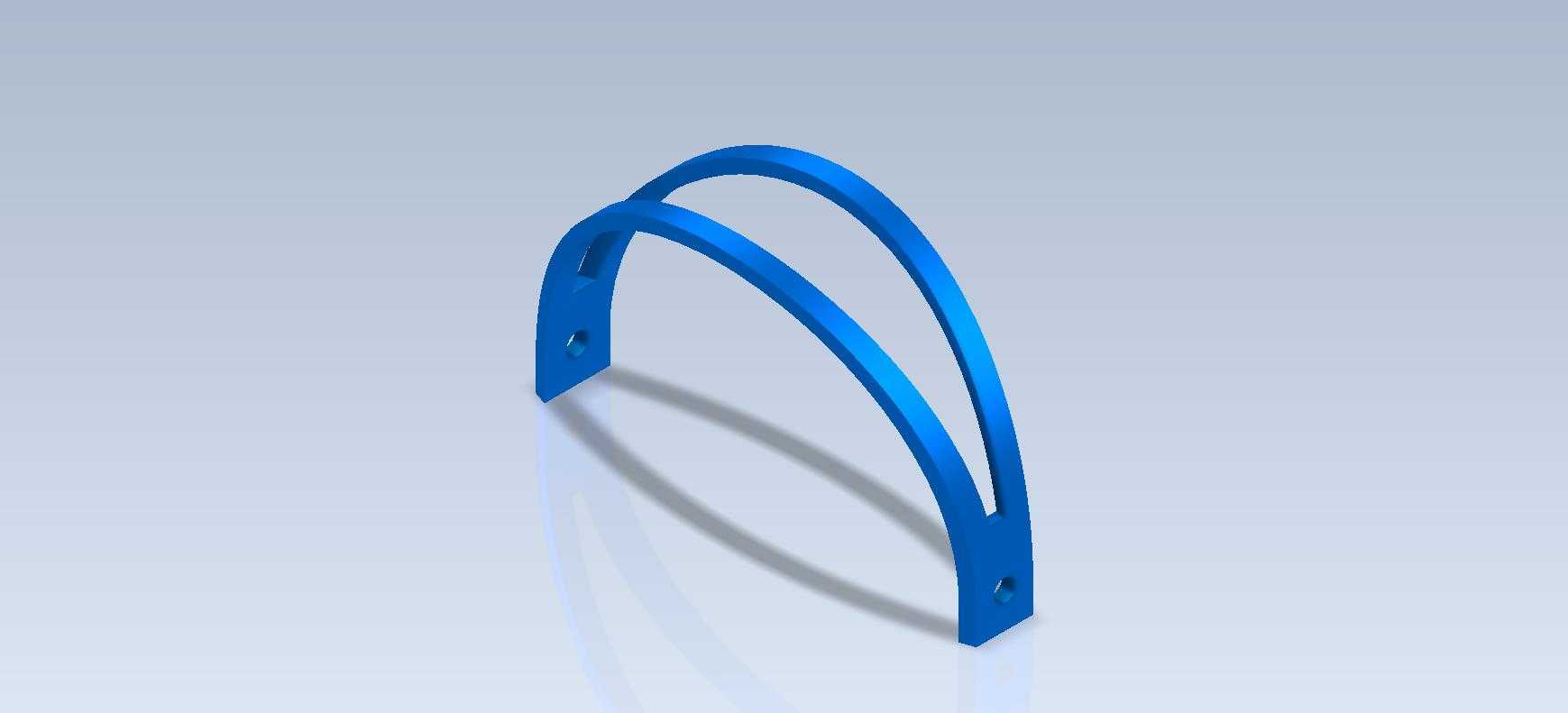

　　这款双拱弧形支架结构，在日常的小型设备装配、工装夹具搭建以及轻型承载支撑场景中有着很广泛的适配空间，很多做非标设备的工程师在处理需要避让内部走线、预留操作空间的支撑需求时，都会优先考虑这类拱式结构，相比直杆式支撑，它能在同等耗材用量下获得更好的纵向抗形变能力，同时弧形的内凹空间可以给管线、小型操作部件留出足够的通行与操作余量，不会出现直支架遮挡作业路径、挤压线缆外层绝缘皮的问题。从功能特性上看，这个支架两端的平直安装段做了加厚处理，每个安装端都预留了标准的沉头安装孔，安装时可以将螺栓头完全沉入孔位内，不会突出支架表面剐蹭周边部件，两个平行的弧形拱肋之间预留了均匀的间隙，这个间隙一方面可以降低整体重量，减少不必要的材料消耗，另一方面也能在支架受到侧向冲击力的时候，通过两个拱肋的微小形变分散应力，避免单条肋板受力集中出现断裂的情况。

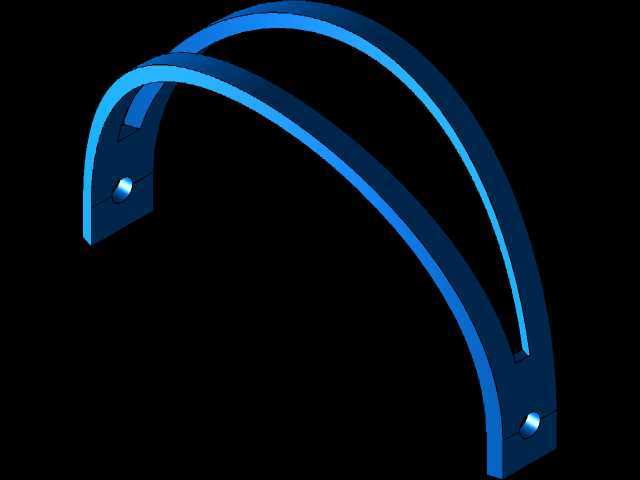

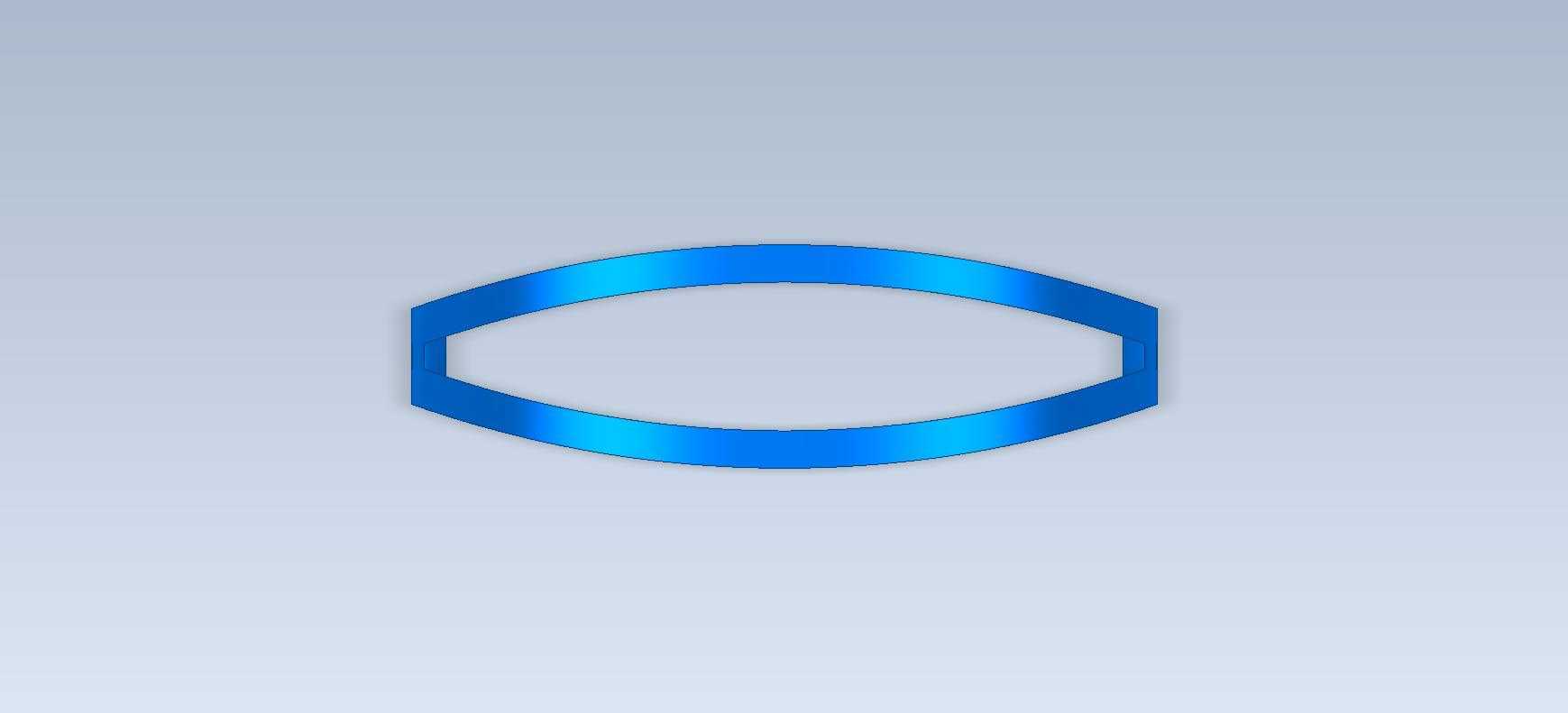

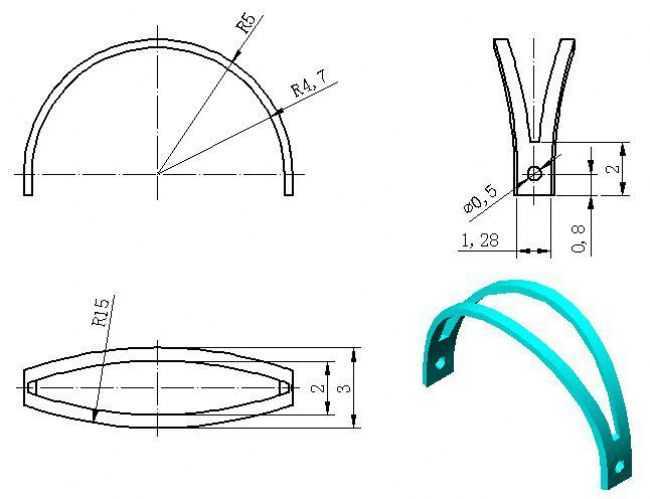

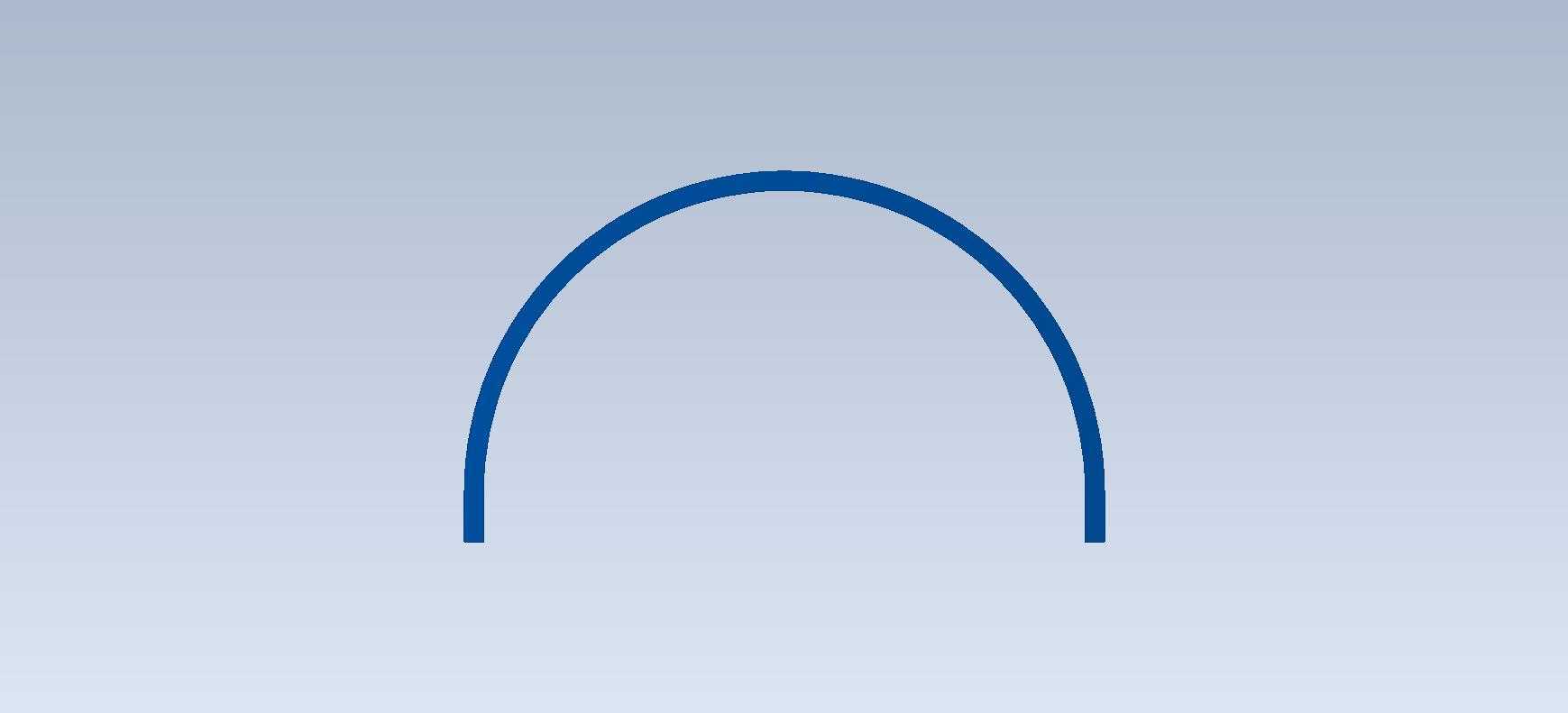

　　做这个结构的三维建模时，首先要确定的是两端安装面的定位尺寸，要匹配被支撑部件的安装孔位间距，先绘制出单条拱肋的扫描路径，路径的弧度不能太陡也不能过缓，弧度过陡会导致支架整体高度过高，占用过多的设备内部竖向空间，弧度过缓则会丧失拱结构的应力分散优势，抗弯折能力会和直板支架没有明显区别；扫描轮廓采用等厚度的矩形截面，截面的厚度要根据预期承载重量核算，日常轻型承载场景下3-5mm的厚度就足够满足强度需求，两条拱肋的平行间距要控制在安装端宽度的三分之二左右，间距过大会导致两端安装段的受力点过于靠外，长期受力容易出现安装端翘曲的问题，间距过小则无法发挥双肋的应力分散作用。

　　建模过程中要特别注意弧形段和两端平直安装段的过渡圆角，这个位置是应力集中的高发区域，圆角半径不能小于截面厚度的二分之一，要是圆角做的太小，支架承受重载的时候很容易在过渡位置出现裂纹，甚至直接断裂。安装边界方面，这个支架的两端安装面是完全平齐的，安装时要保证两个安装面的贴合平面度公差控制在0.1mm以内，要是贴合面存在翘曲，螺栓锁紧之后会给支架带来额外的装配内应力，大幅降低实际承载能力；安装孔的位置要和被连接件的孔位做同轴度校验，偏差不能超过0.2mm，强行锁螺栓会导致拱肋出现侧向扭曲，影响结构稳定性。实际应用的时候，这类支架常被用在小型电控箱的内部元件支撑、桌面小型工装的扶手搭建、轻型输送线的侧边护板支撑这些场景，它的弧形外观没有尖锐棱角，在人员需要近距离操作的工位上使用，也不会出现磕碰划伤的安全隐患。做结构校验的时候，可以给拱肋的顶部位置施加额定的垂直载荷，观察形变位移量，正常情况下形变位移不能超过支架总高度的千分之五，要是形变过大就要适当增加拱肋的截面厚度，或者调整弧形的曲率半径，提升整体结构刚性。

　　另外这个支架的结构没有复杂的曲面特征，不管是采用3D打印做小批量试制，还是采用钣金折弯、机加工的方式做量产，加工难度都很低，不需要特殊的工装夹具就能完成生产，加工成本控制的空间很大，适合在各类低成本的非标设备改造、小型工装搭建项目中使用。建模的时候还要注意，两个拱肋之间的连接位置，也就是两端的平直段，要做和拱肋等强度的厚度设计，不能出现两端段厚度比拱肋薄的情况，不然受力的时候会先从两端段出现断裂，整个结构的强度瓶颈就会出现在安装位置，完全浪费了拱肋的结构强度优势。
