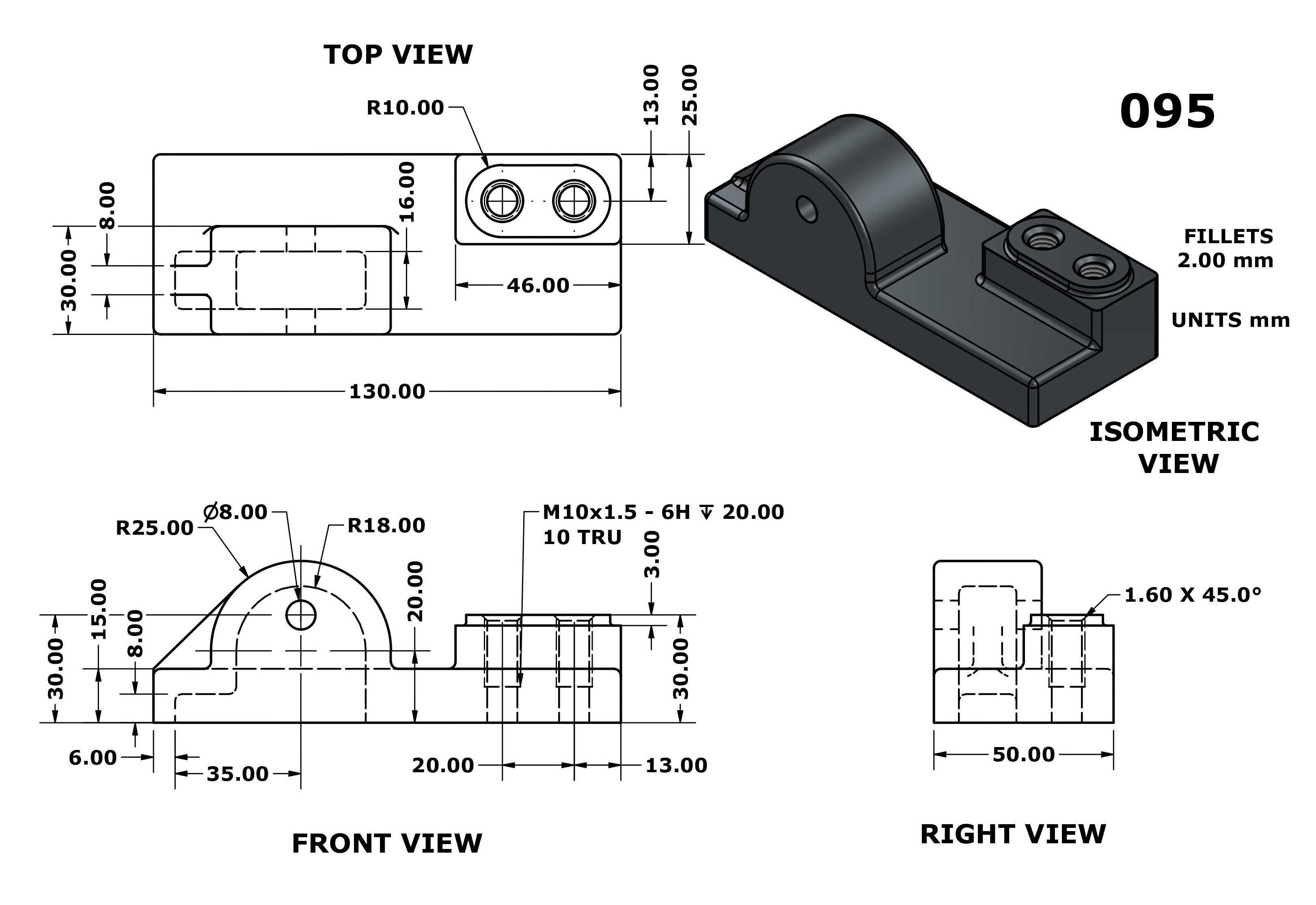

铰接式安装支座机械结构练习件

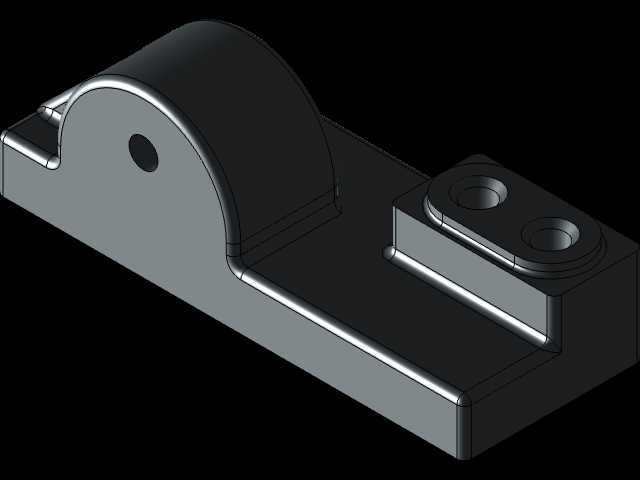

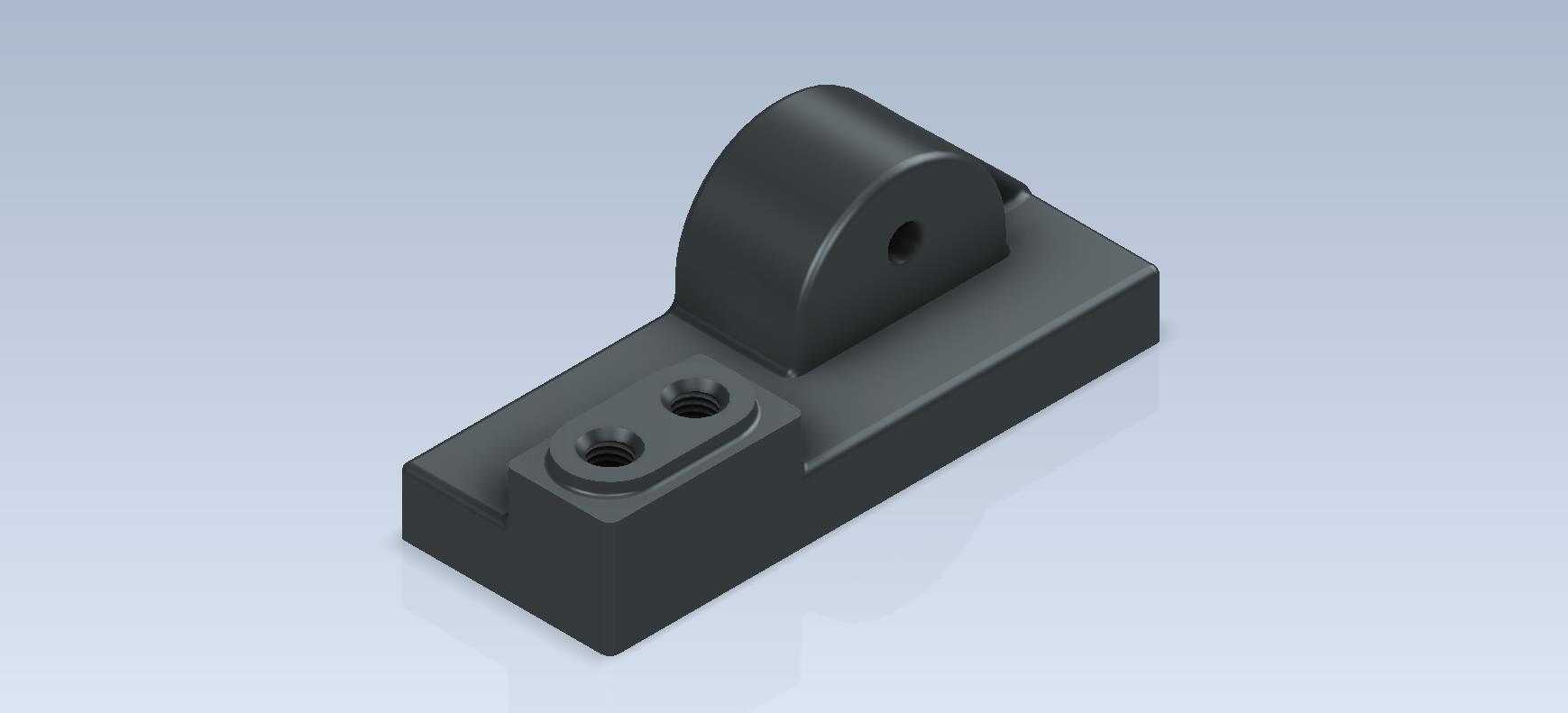

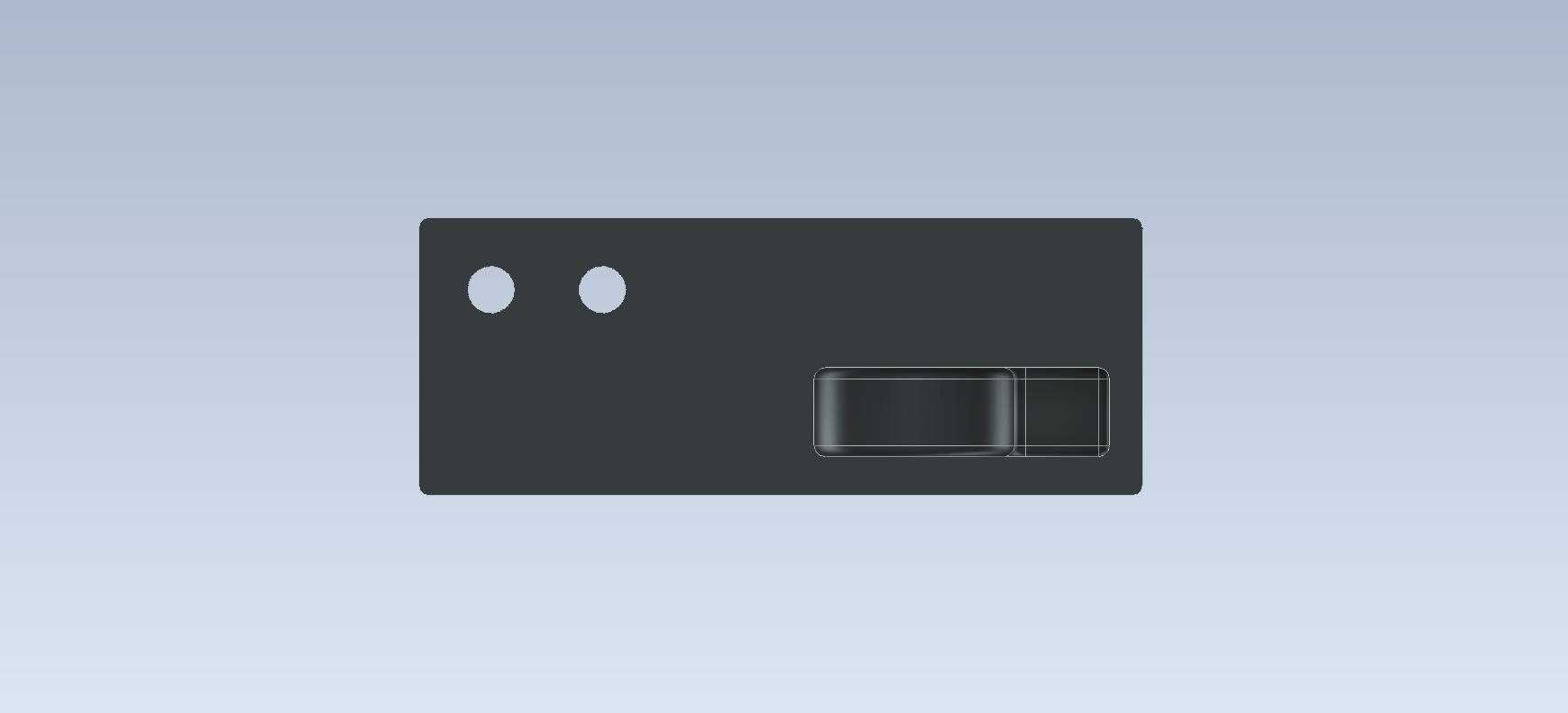

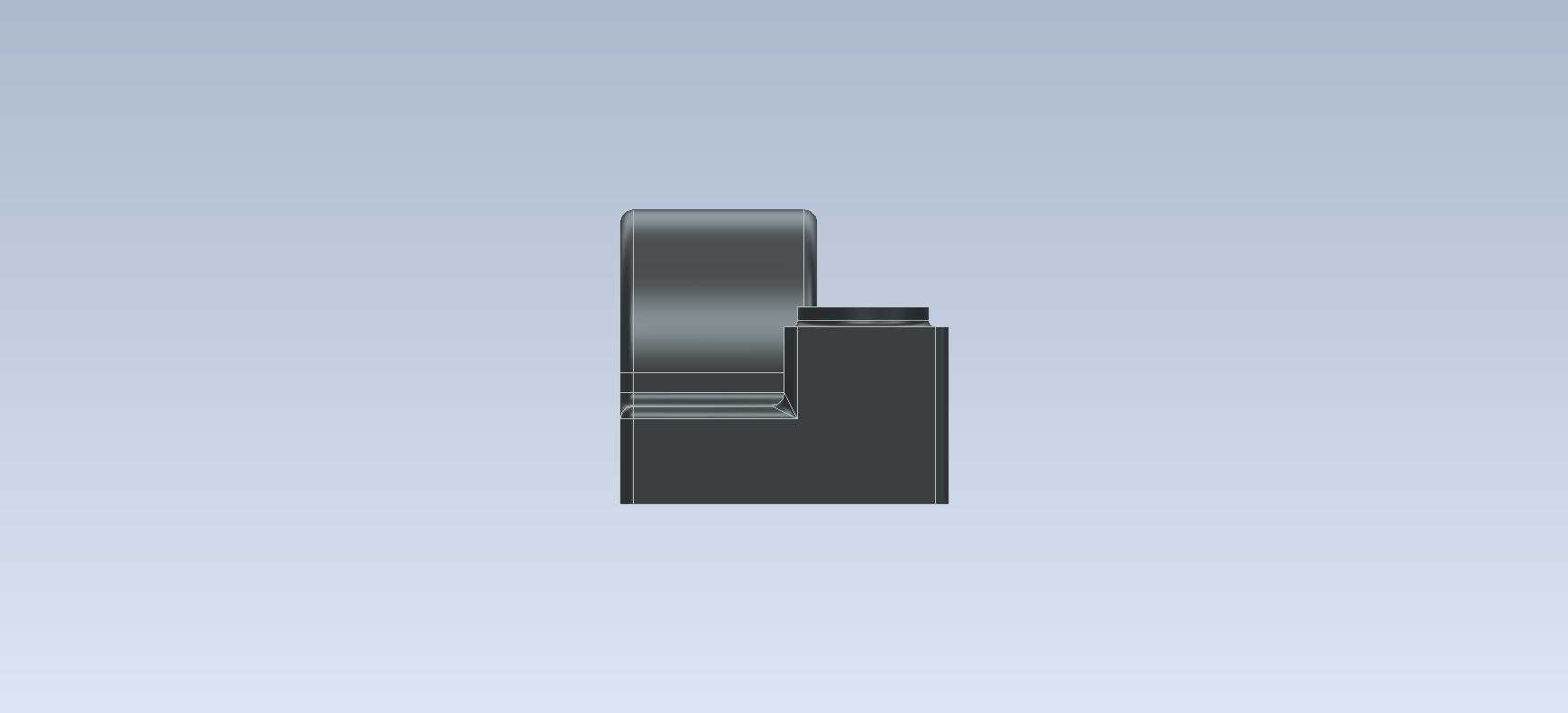

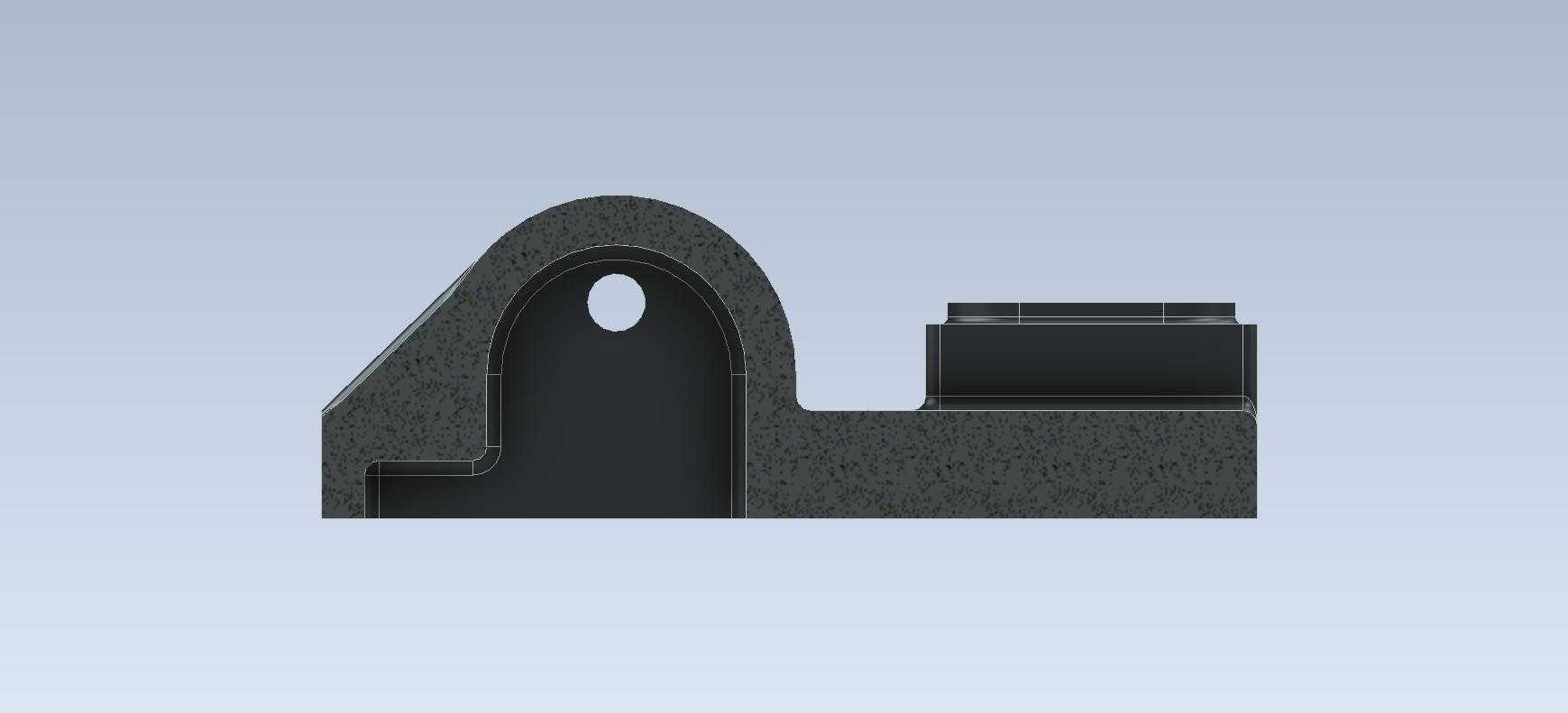

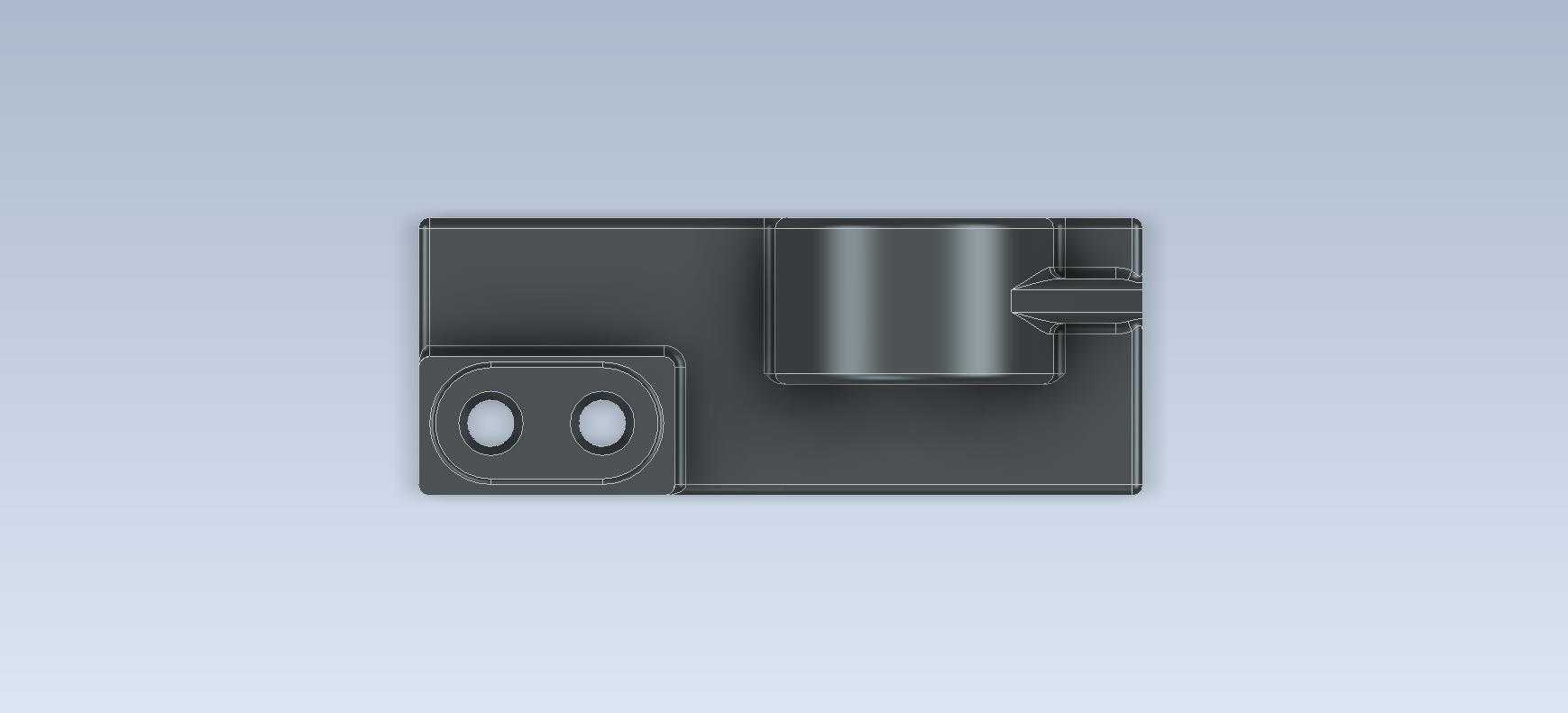

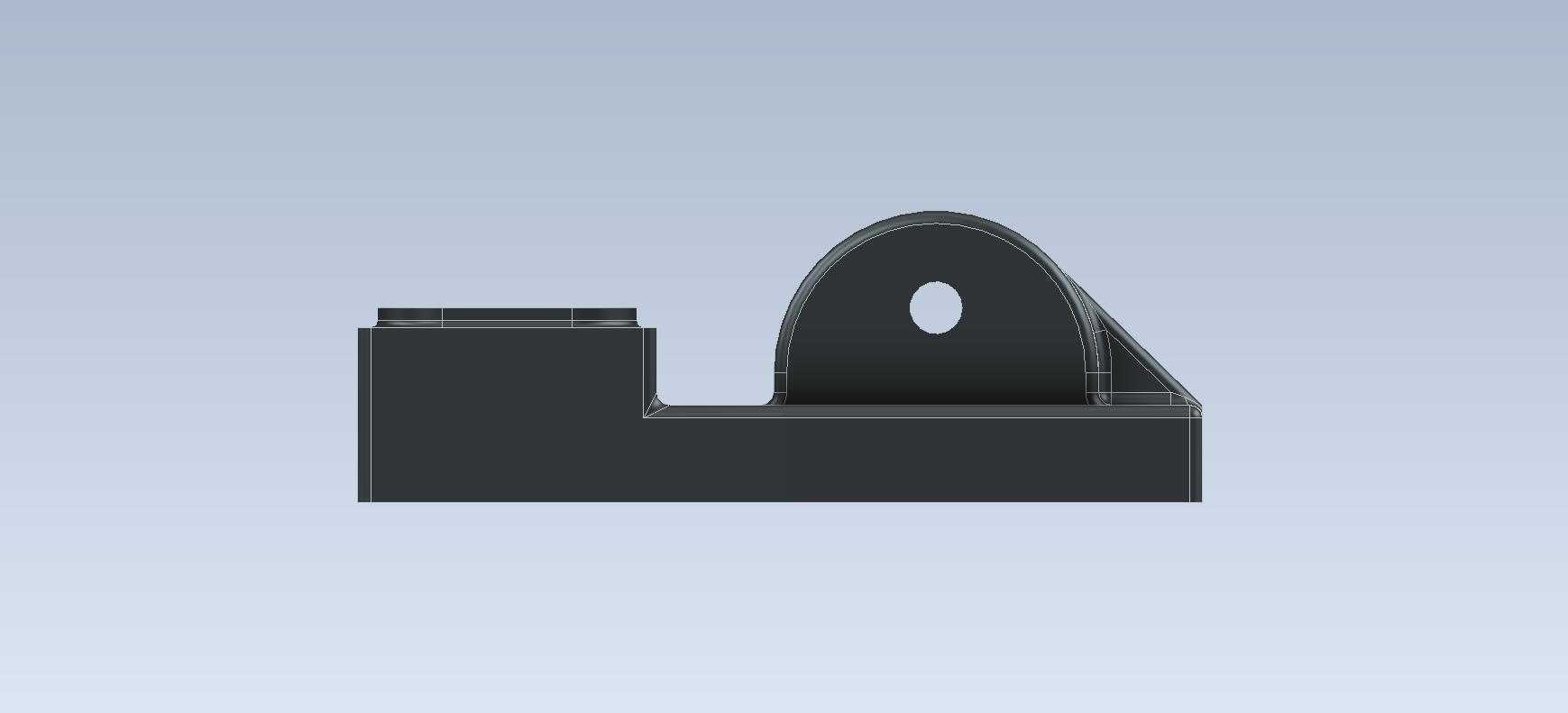

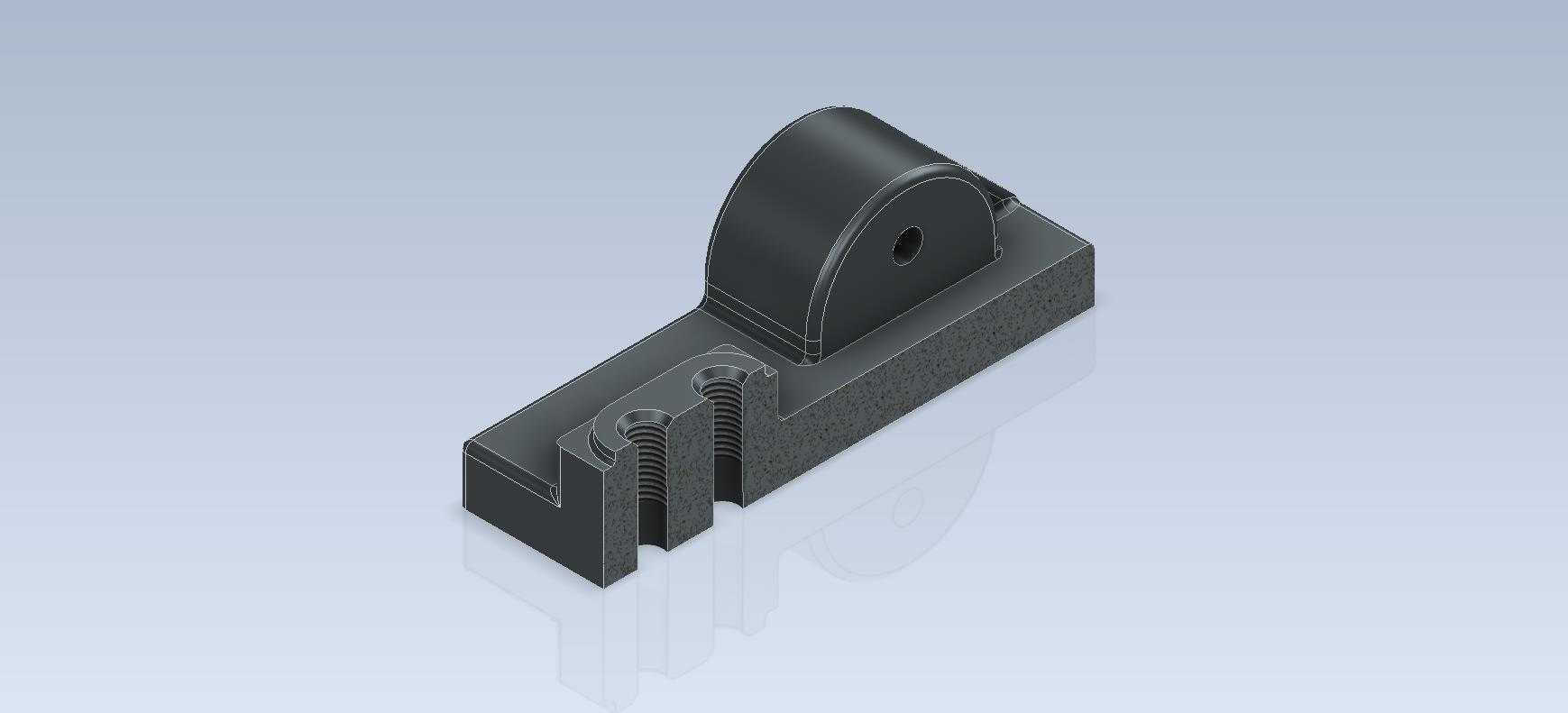

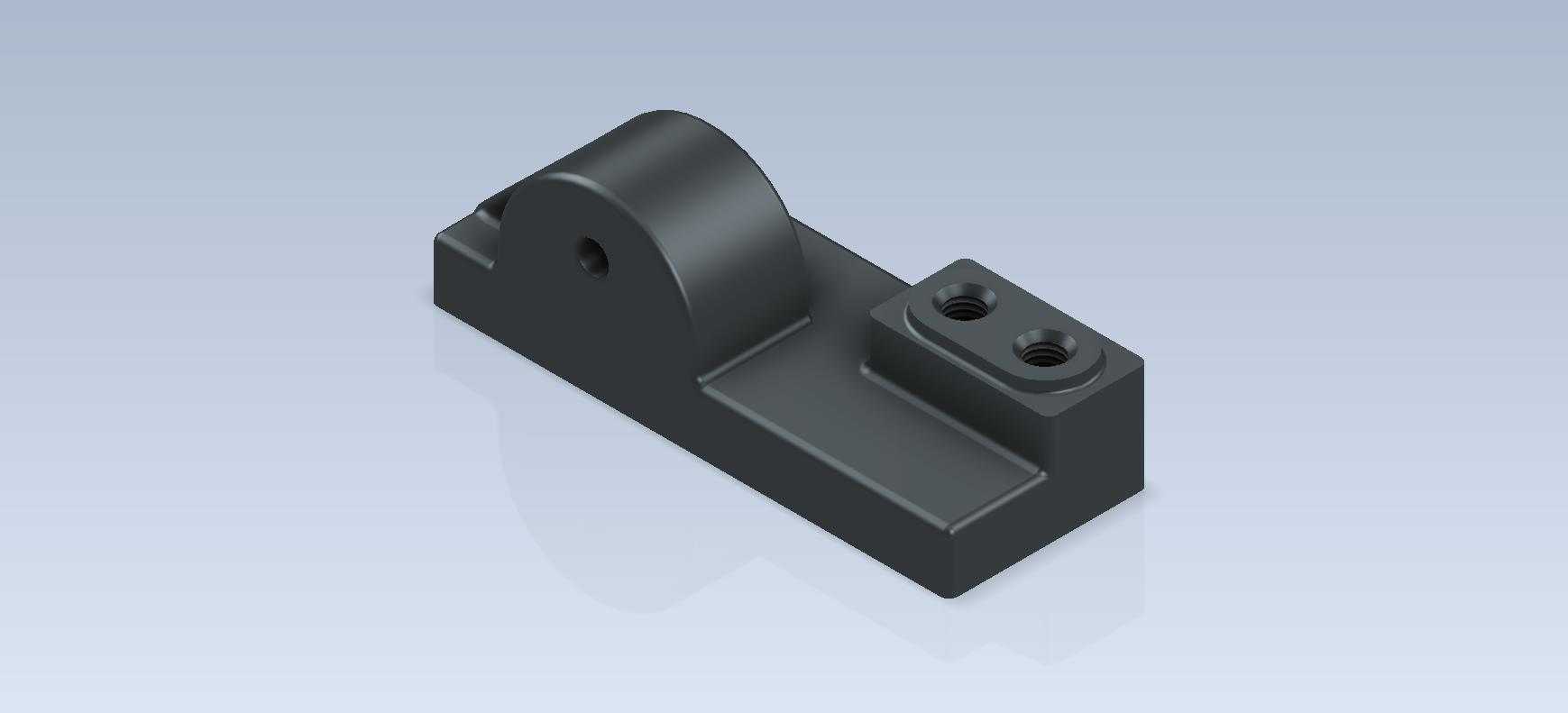

　　在日常机械结构设计的基础建模练习中，这类带铰接耳座的安装支座是非常典型的入门到进阶过渡练习载体，很多刚接触三维建模的工程师都会从这类零件入手，掌握拉伸、切除、孔特征、倒角等基础命令的组合运用逻辑，同时也能通过建模过程理解这类零件在实际设备中的装配逻辑与受力特点。这类支座零件最常见的应用场景，是各类中小型自动化设备、工装夹具的机架铰接点位，比如小型气动压装工装的摆臂支撑座、输送线侧边的挡停器安装座、非标检测设备的翻盖铰接基座，这类场景下零件不需要承受超大冲击载荷，但需要保证铰接转动的同轴度，以及安装固定后的结构刚性，避免长期往复转动出现连接松动或者耳座变形的问题。从功能特性来看，这个零件分为两个核心功能段，一端是带同轴通孔的半圆形铰接耳段，这个通孔是用来穿装铰接销轴的，设计时需要严格保证孔的圆柱度以及孔轴线与安装底面的平行度，否则装配后摆臂转动会出现卡滞、偏磨的问题，长期运行还会导致销轴异常磨损，缩短整套铰接结构的使用寿命；另一端是带两个螺纹安装孔的凸台段，这两个螺纹孔是用来固定外接功能件的，比如安装小型传感器支架、缓冲挡块、气动管路固定座这类附属零件，两个孔的孔位公差需要控制在合理范围，避免外接零件安装时出现孔位对不上的问题，同时凸台的高度要保证螺纹孔的有效攻丝深度，满足常规螺丝连接的啮合长度要求，防止连接滑牙。

　　中间的连接段是阶梯式的矩形基座，底部是整个零件的安装基准面，这个平面的平面度要求较高，需要保证零件安装到设备机架面板上时能够完全贴合，不会出现翘曲，否则铰接孔的轴线会出现偏移，影响转动精度。在设计思路上，这类练习件的建模逻辑完全贴合实际生产的加工逻辑，首先从底部安装基准面开始绘制草图，拉伸得到基座的主体轮廓，然后在一端拉伸半圆形的铰接耳结构，在耳座中心切除出铰接通孔，注意孔的两端要做适当的倒角，既可以去除加工毛刺，也能方便销轴装配时的导入；另一端拉伸安装凸台，在凸台面上定位两个螺纹孔的位置，先打螺纹底孔再修饰螺纹特征，最后对所有的锐边做小尺寸倒角或者圆角处理，避免零件加工后锐边割手，同时也能减少应力集中，提升零件的结构强度。

　　从安装边界来看，这类零件的整体尺寸属于中小型安装件，长度方向一般在100mm以内，宽度在40mm左右，总高度不超过50mm，底部安装面可以通过两侧的沉头孔或者直接焊接的方式固定在设备机架上，铰接耳的通孔直径一般在8-12mm区间，适配常规的标准圆柱销轴，另一端的螺纹孔通常选用M4-M6的规格，能够满足大部分小型外接零件的安装载荷要求。建模过程中需要特别注意几个容易出错的细节：一是铰接耳的半圆轮廓与下方基座的衔接处要做圆角过渡，不能出现直角尖角，否则这个位置在受力时会产生严重的应力集中，长期受交变载荷的话容易从衔接处断裂；二是两个安装螺纹孔的底部要预留足够的壁厚，不能因为攻丝导致孔壁打穿，影响连接强度；三是铰接孔的轴线要与安装凸台的顶面保持平行，否则外接零件安装后会出现倾斜，影响后续的功能实现。

　　很多新手在做这类练习的时候，往往只关注外形的相似度，忽略了这些工程实际中的细节要求，比如忘记给孔口加倒角、锐边没有做处理、螺纹孔深度不够、应力集中位置没有做过渡圆角，这些问题放到实际加工中都会导致零件无法正常装配使用，甚至存在安全隐患。通过这类基础零件的建模练习，能够帮助设计人员建立起从建模到加工、装配的全链路思维，而不是单纯的画三维形状，每一个特征的添加都要对应实际的加工工序和装配需求，比如拉伸特征对应铣削加工的外形去除，孔特征对应钻削工序，倒角对应钳工的毛刺处理，螺纹特征对应攻丝工序，只有把建模逻辑和实际生产逻辑对应起来，做出来的三维模型才具备实际的工程价值，而不是一个只能看外观的几何模型。这类支座零件虽然结构简单，但是在各类非标设备中的应用频次非常高，几乎每台中小型自动化设备上都会用到3-5个同类型的铰接安装支座，掌握这类零件的设计要点和建模方法，是机械结构设计人员的必备基础技能，也能为后续设计更复杂的铰接结构、传动支撑结构打下扎实的基础。
