弯臂式带座连接支撑结构件

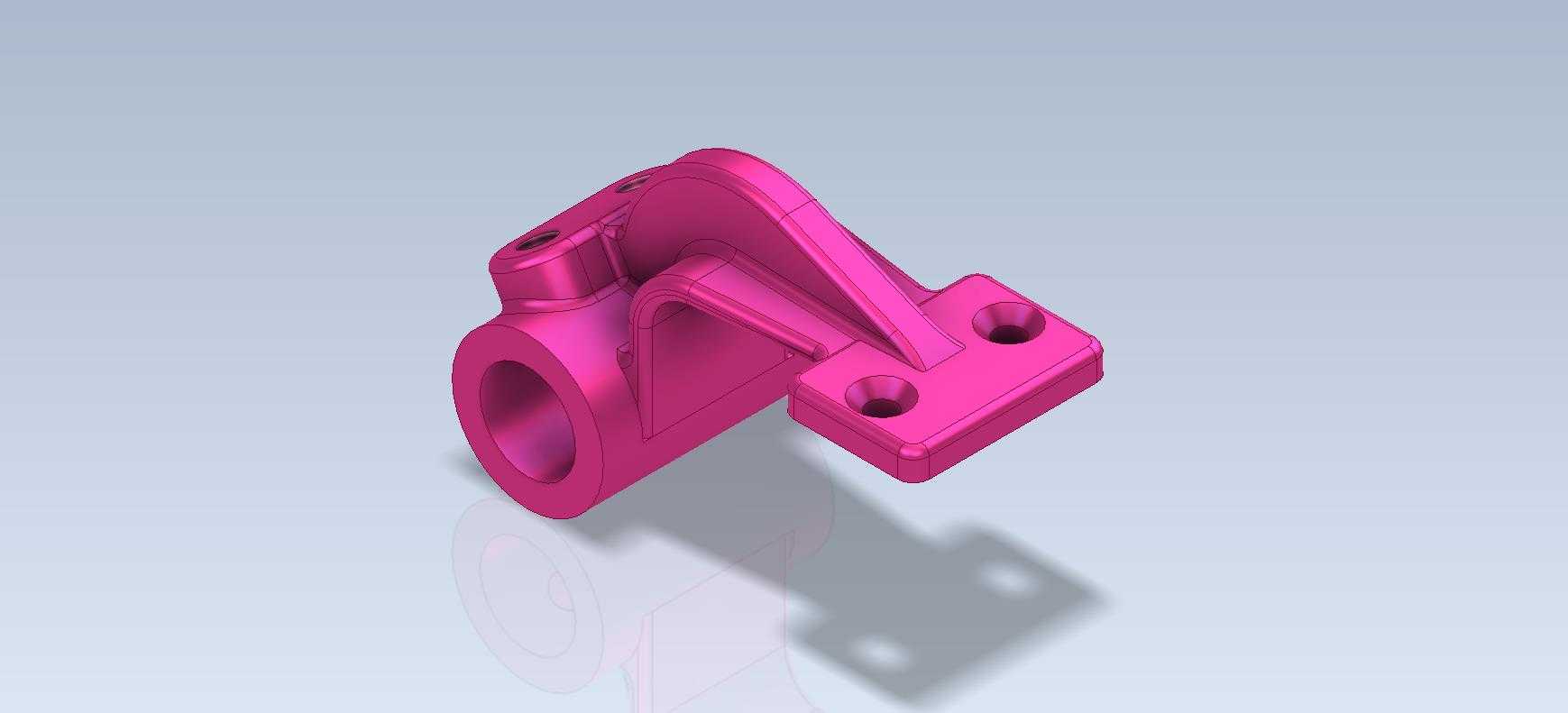

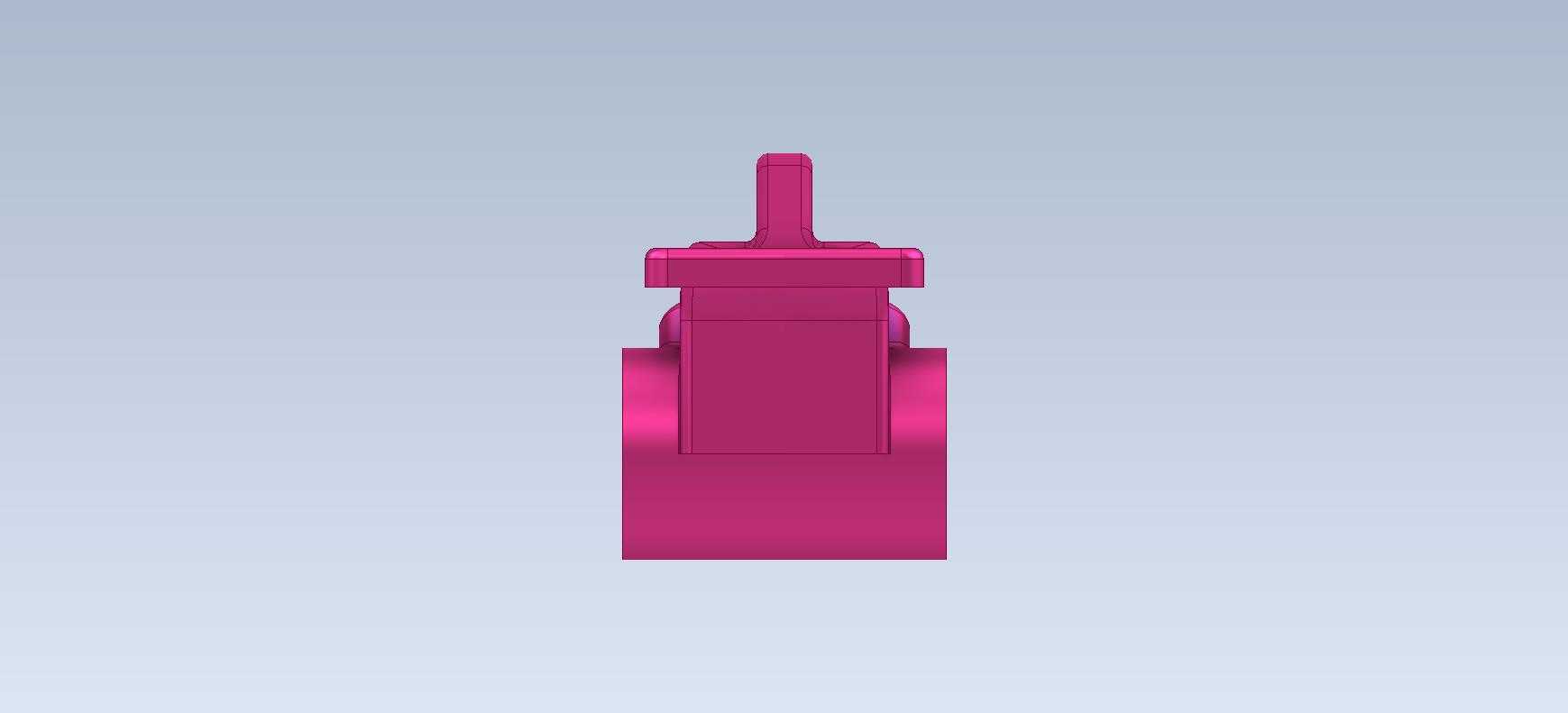

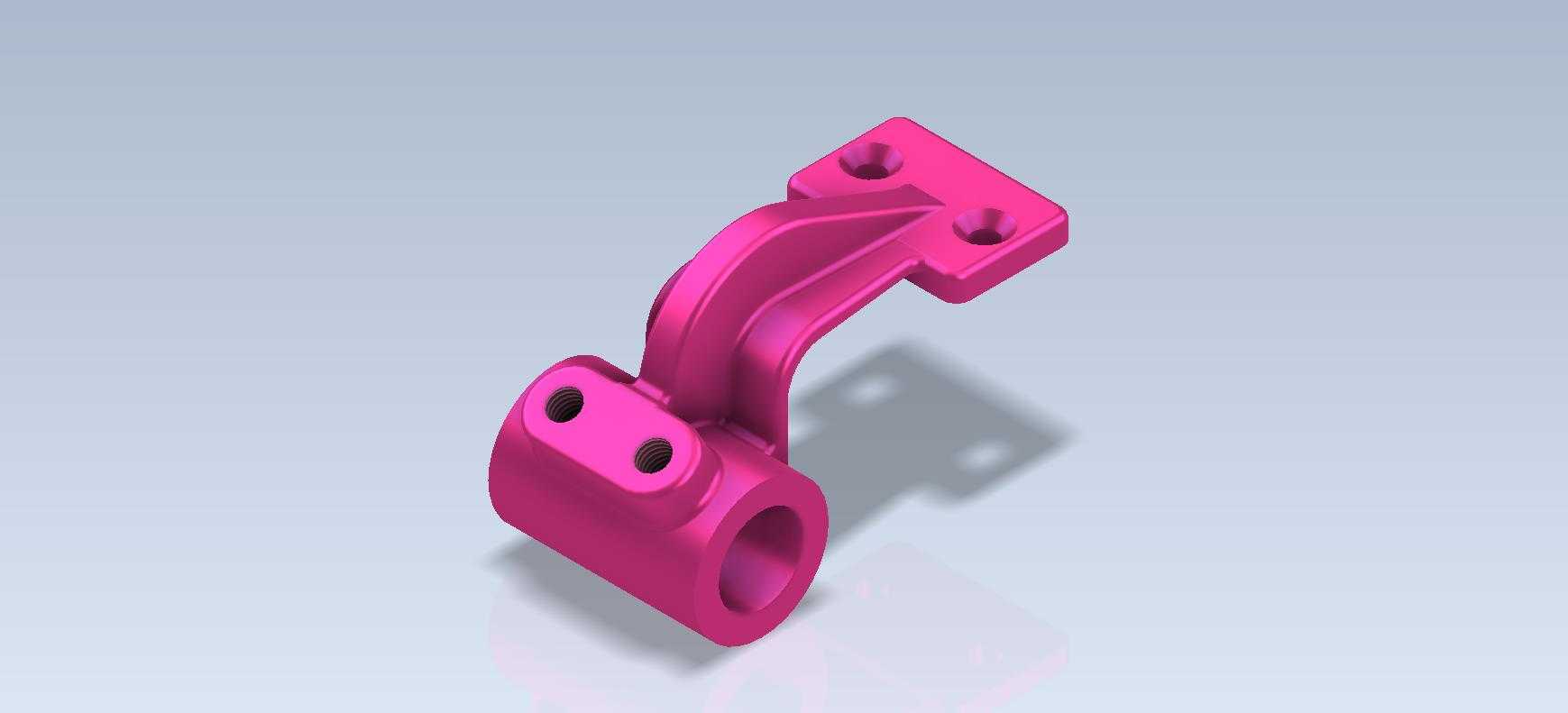

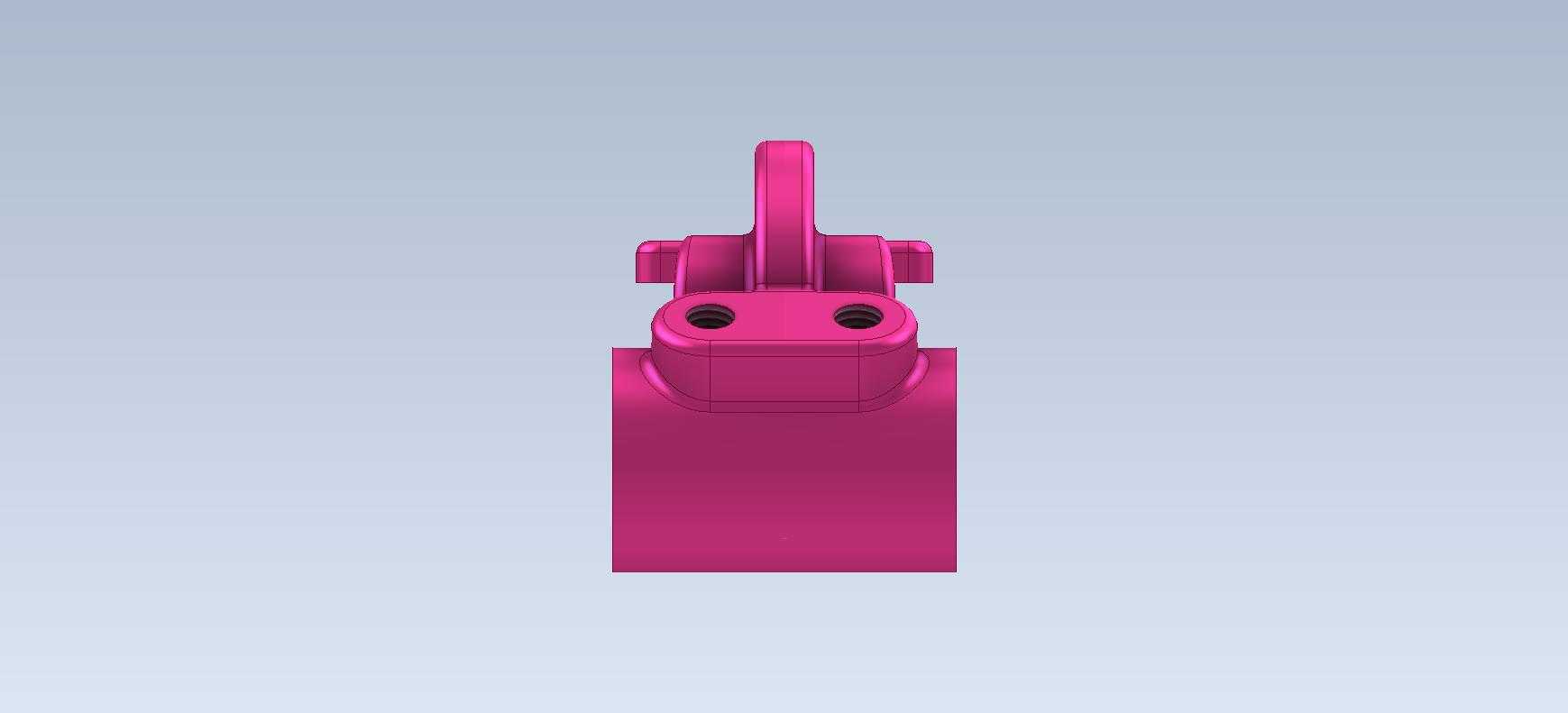

　　这类弯臂带座支撑件在轻工输送线、小型自动化工位的辅助定位场景中十分常见，多数时候承担着轴类部件的承载与空间位置转接作用，区别于直连式支撑座，弯臂结构能够在有限的安装空间内避让开设备内部的走线、传动件布局，不需要额外增加转接垫块就能实现安装面与承载孔的错位布置，大幅压缩装配所需的纵向空间。从结构功能上看，零件下端的带孔筒身是核心承载位，内孔用于穿装光轴或者铰接销轴，孔壁的厚度经过等强度校核，在满足径向承载要求的前提下尽可能做了轻量化处理，筒身侧面的两个螺纹孔用于安装紧定螺钉，穿入的轴件可以通过紧定螺钉实现周向与轴向的锁止，避免设备运行过程中轴件出现窜动、跟转的问题。

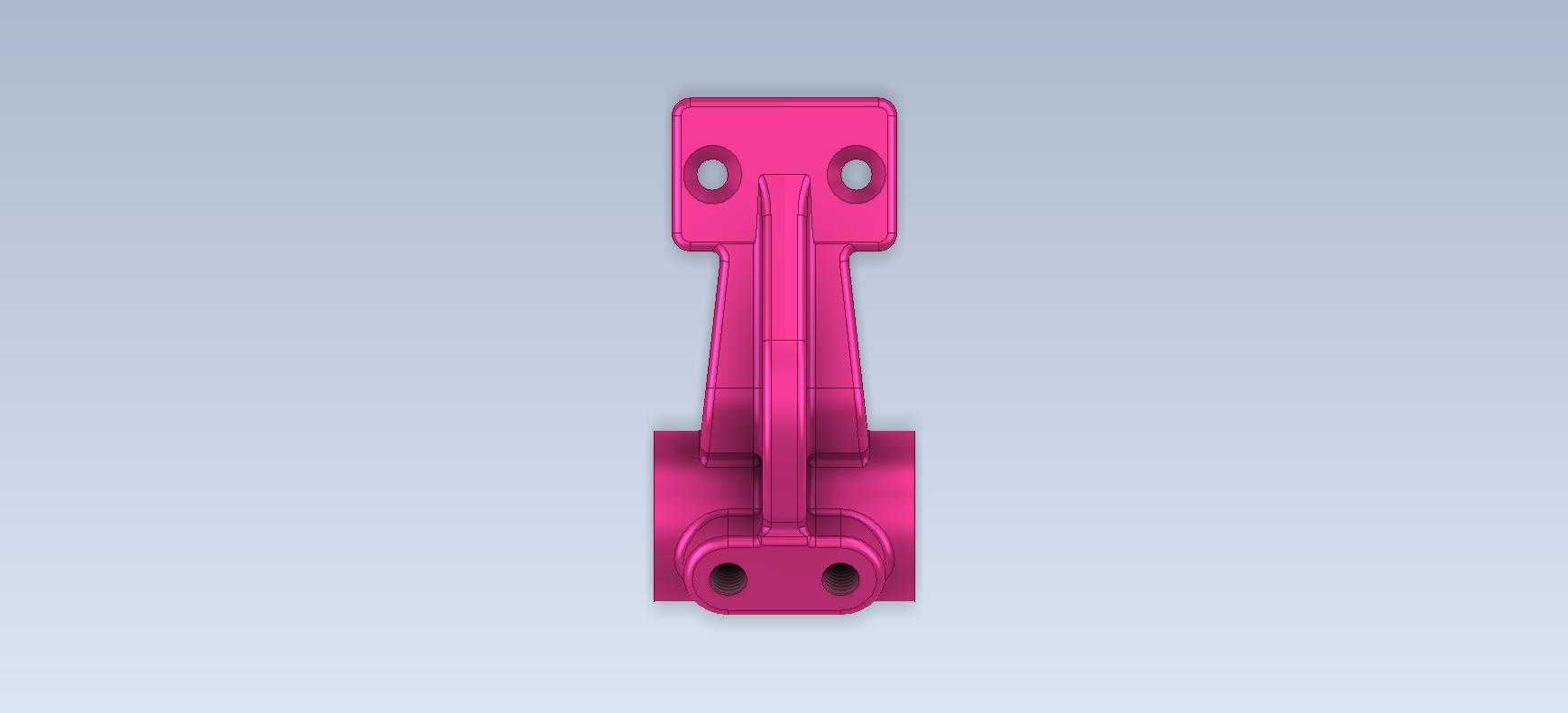

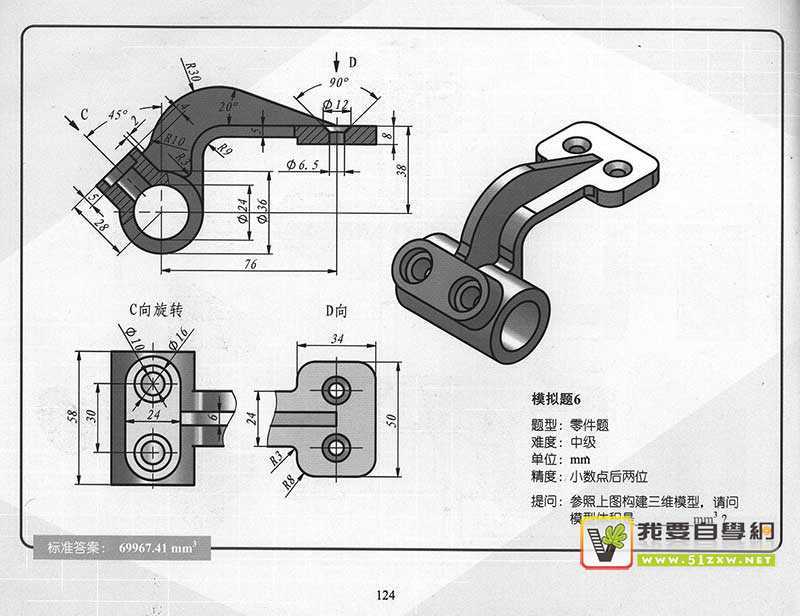

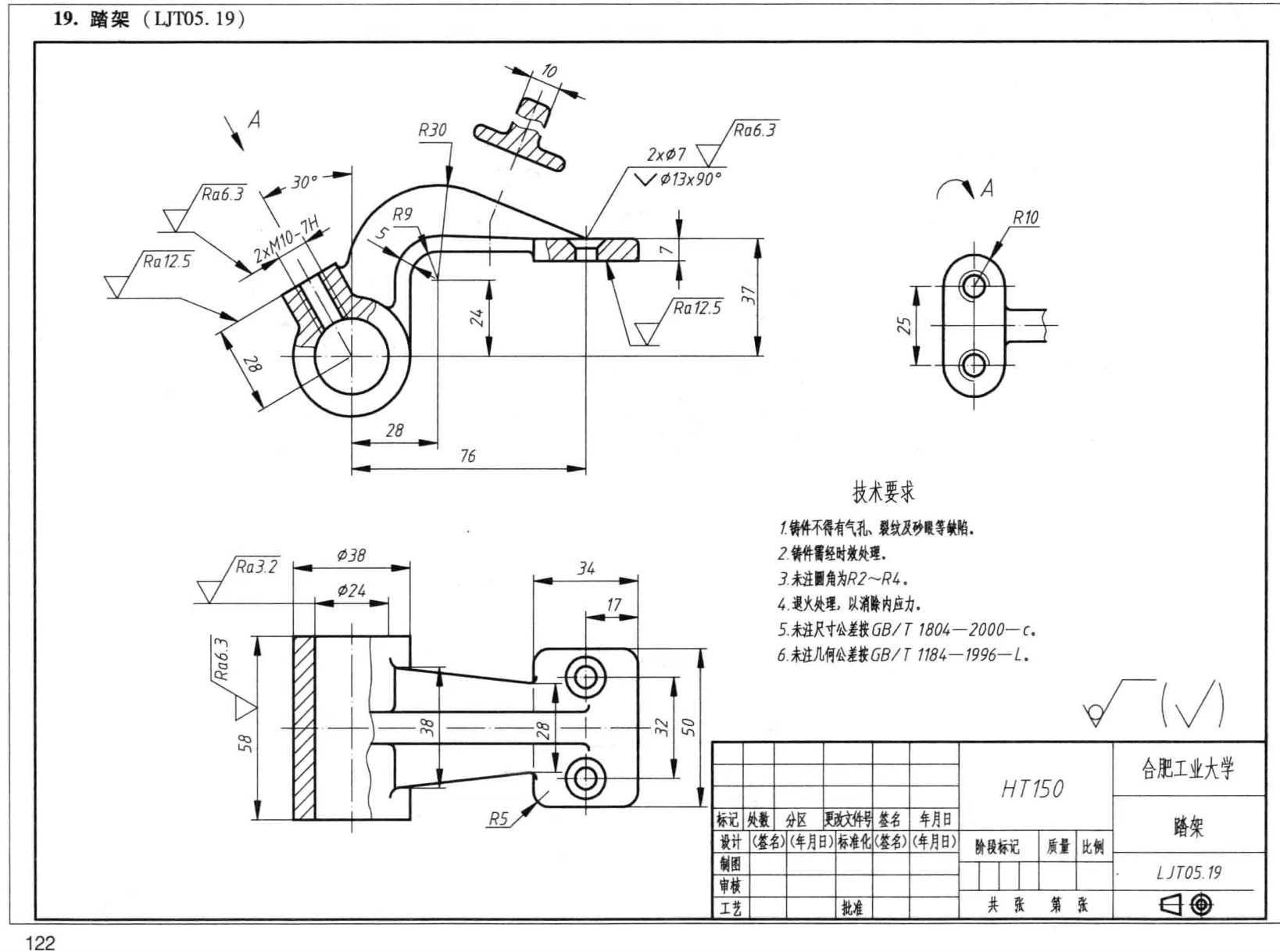

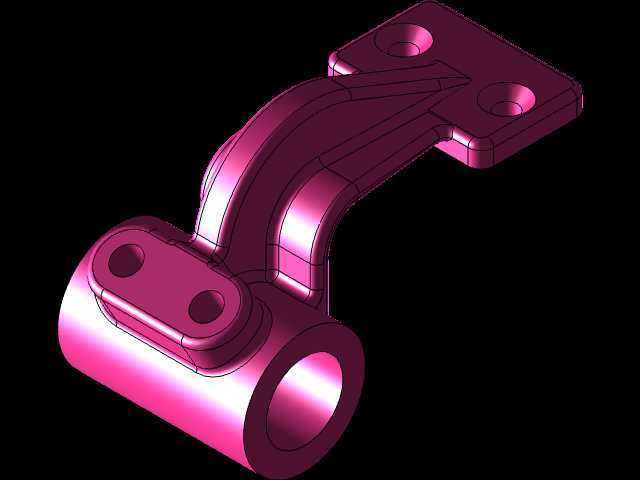

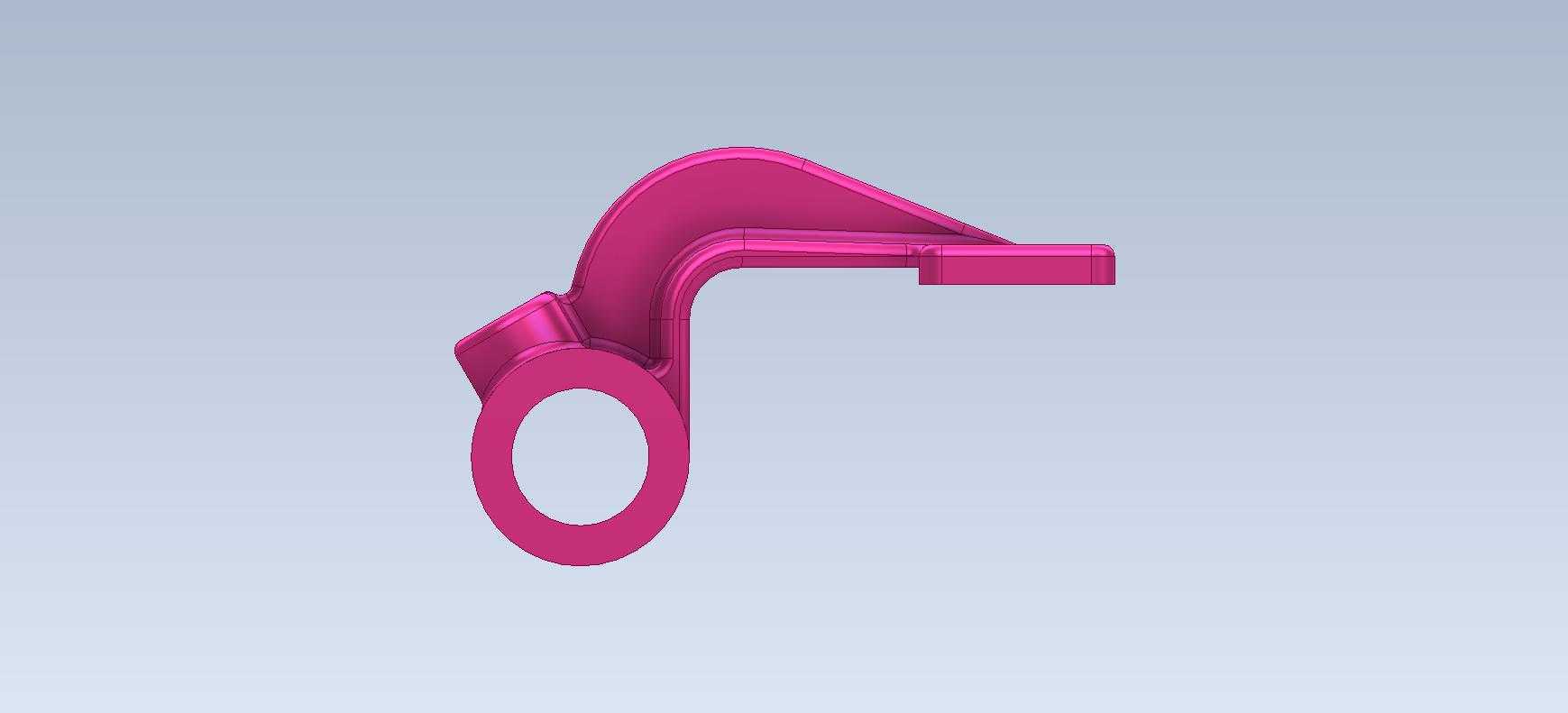

　　上端的方形安装法兰设置了两个沉头安装孔，沉头深度能够完全容纳内六角螺栓的头部，安装后螺栓头不会突出法兰表面，避免和周边运动部件发生刮碰，法兰与筒身之间的弯臂过渡段采用了大圆弧曲面设计，而非直角拼接，一方面是为了降低注塑或者铣削加工时的应力集中问题，另一方面圆弧过渡的结构在承受交变载荷时，应力分布会比直角结构均匀30%以上，能够有效延长零件的疲劳寿命。设计这类零件的时候，首先要确认的是安装边界：上端法兰的安装孔中心距需要和设备机架上的预装孔位完全匹配，下端筒身的内孔中心到法兰安装面的垂直距离、水平偏移量都要严格按照装配空间的尺寸链来计算，一旦偏移量出现偏差，穿装的轴件就会和相邻的传动轮、导向件出现同轴度误差，轻则导致设备运行卡顿，重则会出现轴件弯曲、轴承过早磨损的问题。

　　弯臂的截面厚度也不是均匀设计的，靠近法兰和筒身的连接位置厚度更大，中间段适当减薄，这是因为连接位置是应力集中的核心区域，设备运行中产生的振动、载荷冲击都会首先作用在这两个连接点，加厚处理能够避免长期受力后出现裂纹。零件的所有棱边都做了小圆角倒角处理，没有尖锐的毛刺边，一方面是加工时的工艺要求，避免装配过程中划伤操作人员，另一方面也能减少零件在搬运、装配过程中因为磕碰导致的边角崩缺问题。在实际应用场景中，这类支撑件既可以用在小型皮带输送机的侧边托辊安装位，也可以作为手动压具、小型检测工装的铰接支撑座，不同应用场景下只需要调整内孔直径、法兰安装孔的中心距就能适配，不需要整体更改结构形式。

　　建模过程中需要特别注意弯臂曲面的曲率连续性，要是曲面出现曲率突变，后续如果采用注塑工艺生产，很容易在冷却过程中出现缩痕、翘曲的问题，如果是采用金属3D打印或者铣削加工，曲率突变的位置也容易出现加工振纹，影响零件的表面质量和装配精度。另外筒身内孔的同轴度、法兰安装面的平面度都要标注合理的形位公差，普通工况下平面度控制在0.05mm以内，内孔同轴度控制在0.03mm就能满足使用要求，不需要追求过高的公差等级，不然会大幅提升加工成本。安装的时候需要注意，法兰面和机架贴合之前要清理干净接触面的铁屑、杂物，不然螺栓锁紧后零件会出现倾斜，导致内孔的轴线出现偏斜，穿装的轴件运行时会产生额外的径向力，加速磨损。筒身的内孔如果是和销轴配合，一般选用间隙配合，方便装配拆卸，如果是和轴承配合，就要根据轴承的外圈公差选择合适的过渡配合，避免轴承装入后出现外圈打滑或者装不进去的问题。
