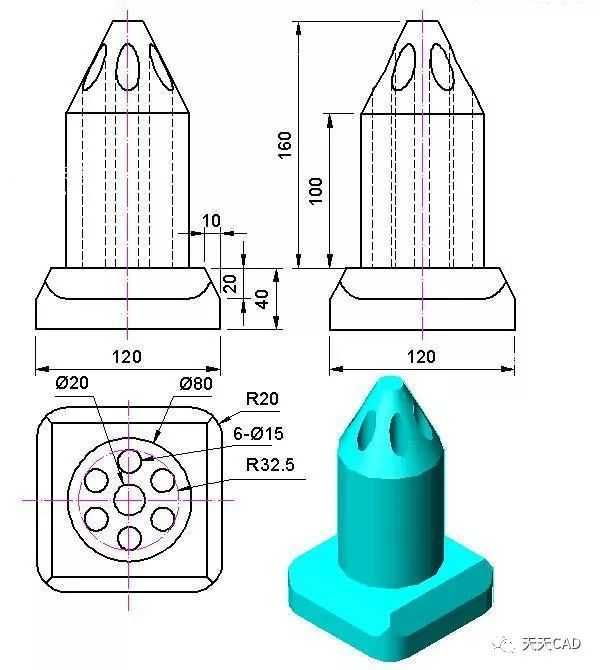

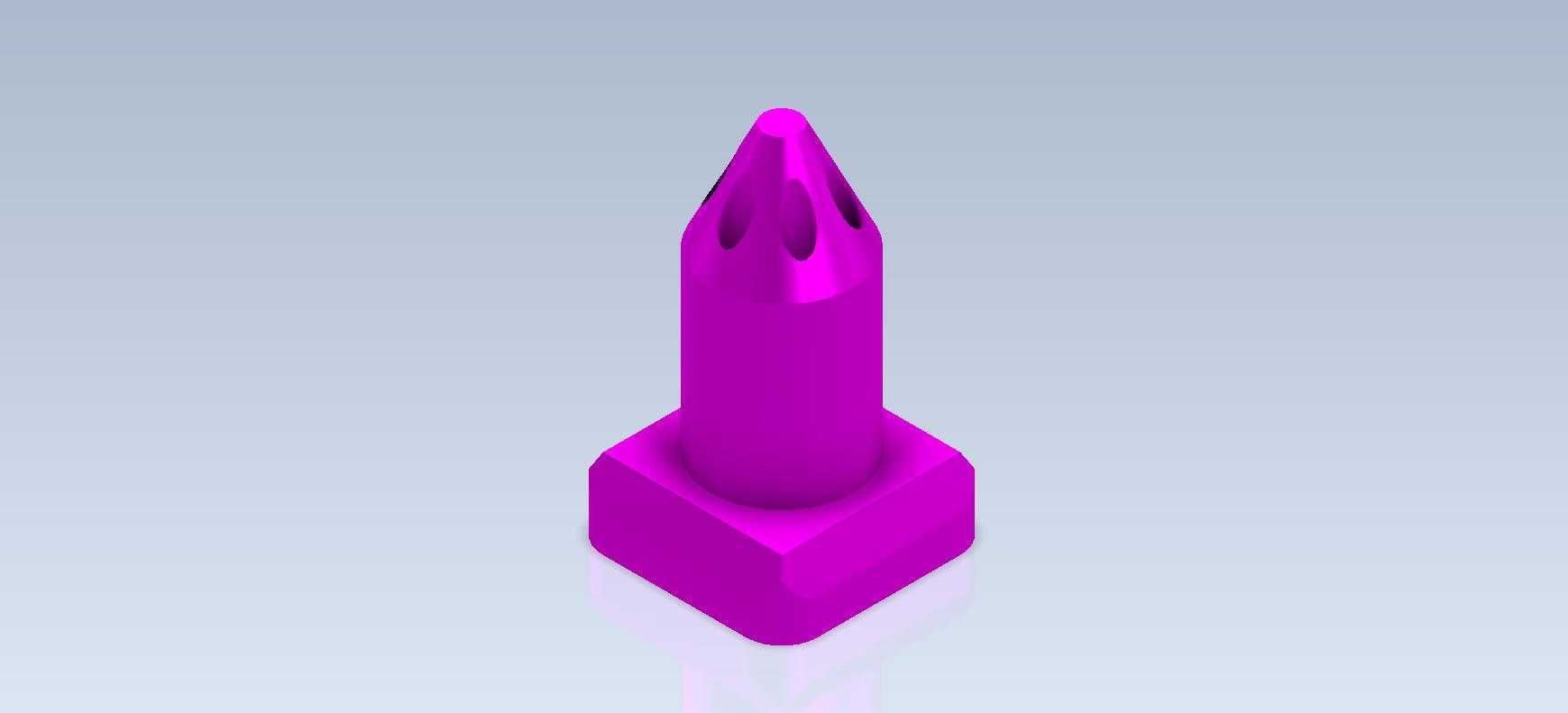

带方座尖头定位销结构三维建模练习

在工装夹具、小型电子装配治具以及精密检测工位的定位环节，这类带方形安装基座的尖头定位销是十分常用的基础零件，很多刚接触三维建模的工程人员都会从这类零件入手，练习拉伸、拔模、倒角、切除等基础特征的操作逻辑，同时也能通过建模过程理解这类定位零件的实际设计约束。从实际使用场景来看，这类定位销主要承担两个核心作用，一是作为工件初定位的导向构件，尖头结构可以在工件放置时自动修正小范围的位置偏差，避免硬对位造成的工件表面刮伤或者定位销本身的磕碰变形；二是作为可拆卸的定位基准，方形基座相比圆形基座，在安装槽内不会发生周向转动，不需要额外加装防转销或者紧定螺钉，就能保证尖头导向部分的朝向始终固定，适配有定向定位需求的装配工位。

设计这类零件的时候，首先要明确安装边界，方形基座的边长需要和安装基板上的沉槽尺寸做公差配合，通常基座的厚度要比沉槽深度小0.05到0.1毫米，保证安装后基座完全沉入槽内，上表面和基板齐平，不会突出影响工件的平面贴合。尖头部分的锥度需要结合实际的定位公差来设定，如果是初定位工位，锥度可以设计得稍大一些，导向范围更广，工件放置时的容错率更高；如果是半精定位工位，锥度要适当收小，同时尖头顶端要做0.2到0.5毫米的平边处理，避免尖端过于锋利在长期使用中出现卷边、崩缺的问题，延长零件的使用寿命。销身部分的直径要和工件上的定位孔做间隙配合，通常单边留0.02到0.03毫米的间隙，既保证工件可以顺利套入，又不会因为间隙过大造成定位偏移超差。

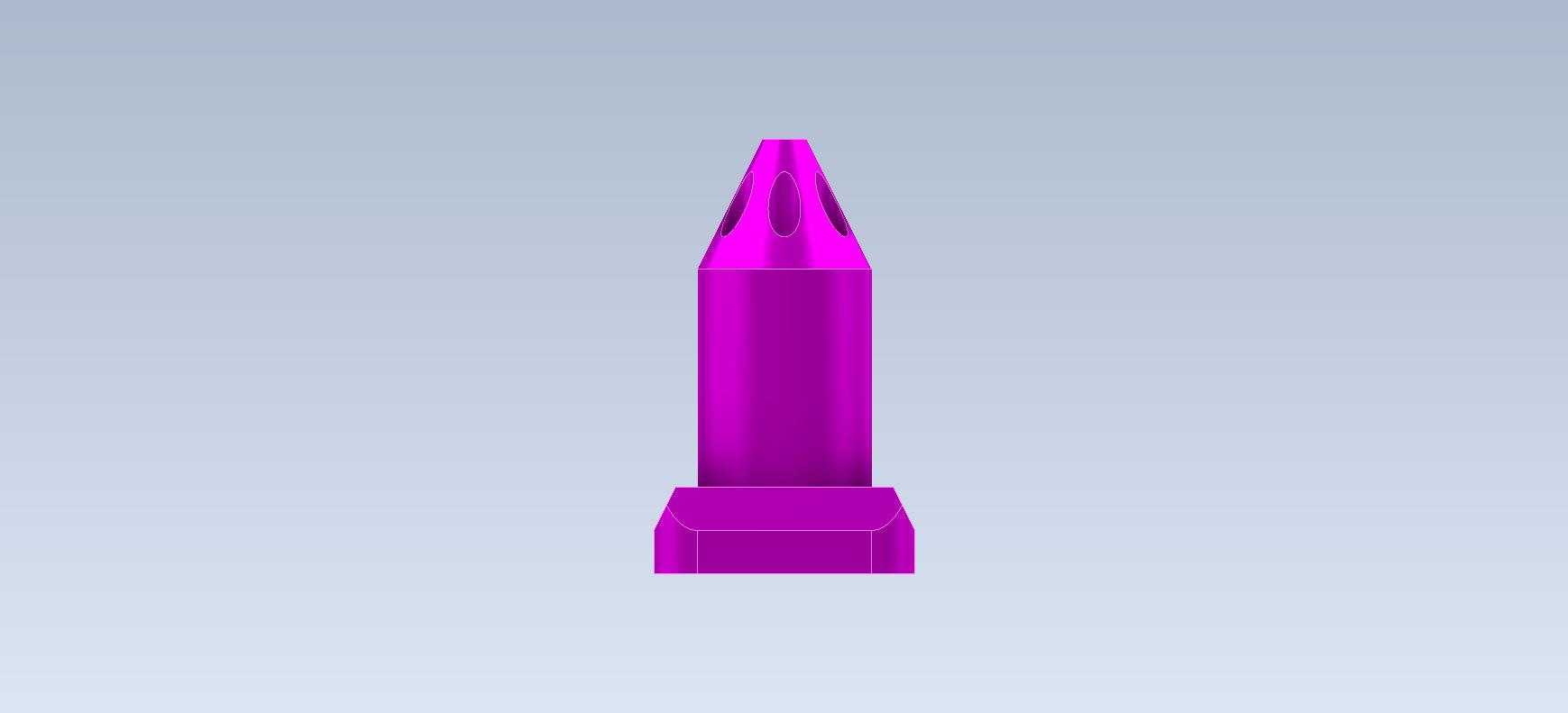

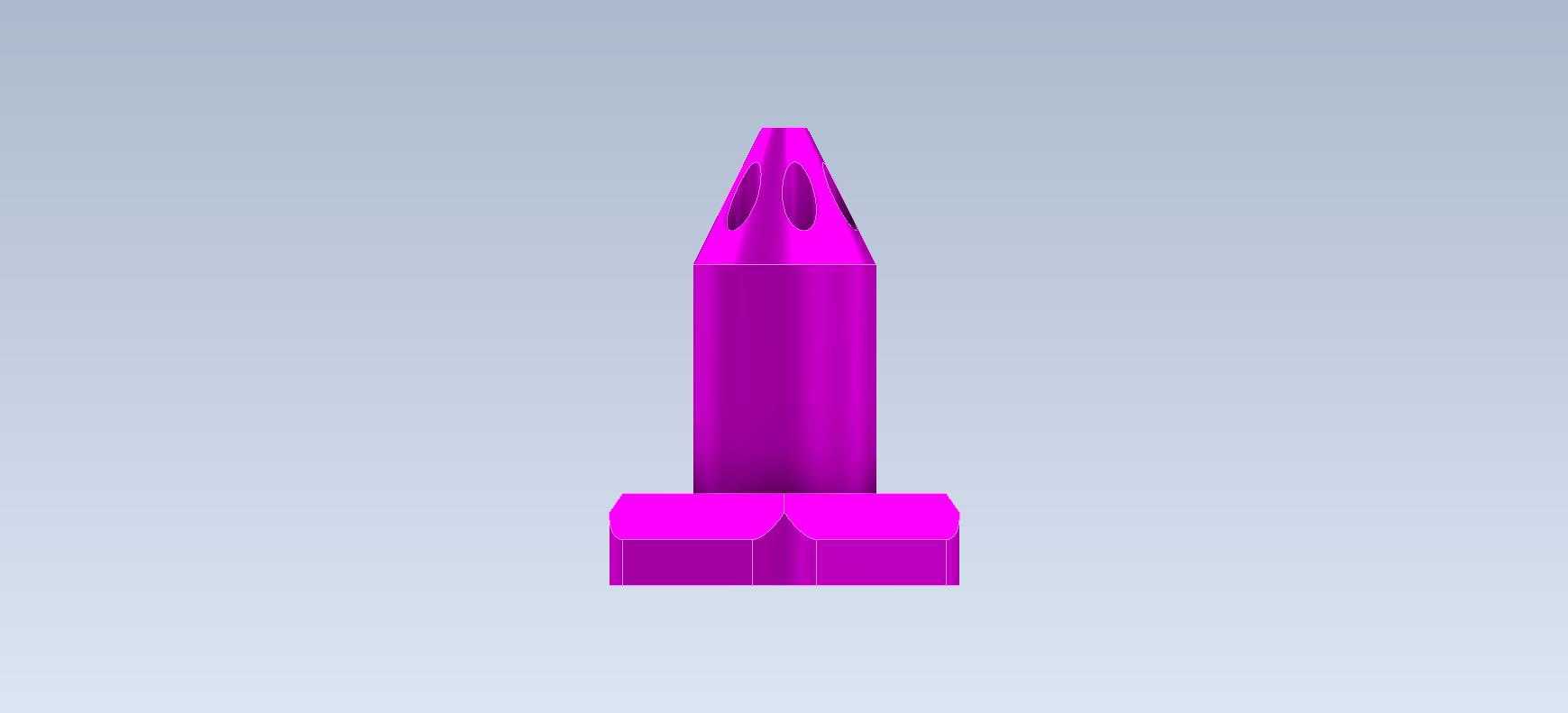

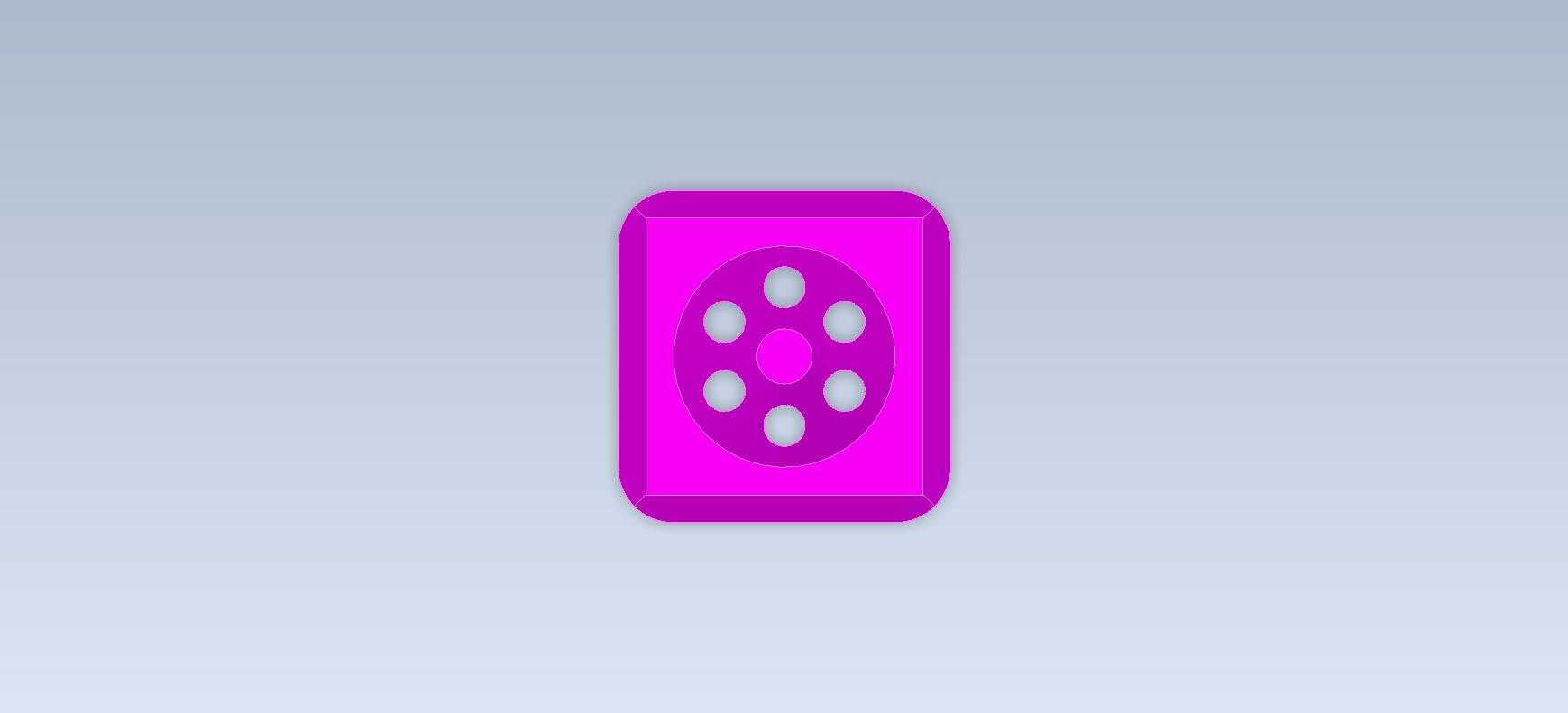

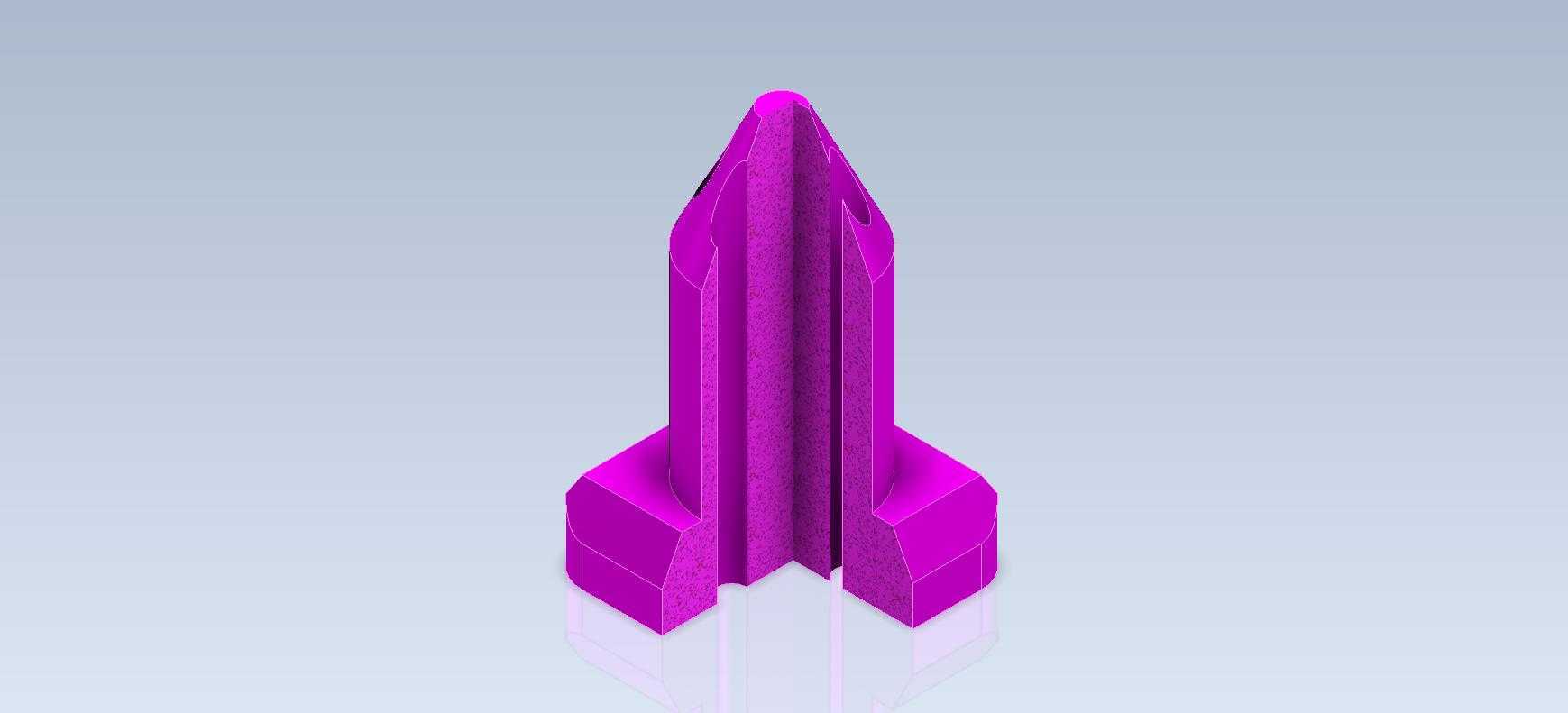

从建模的逻辑来看，第一步先绘制方形基座的草图，标注好边长和圆角尺寸，这里的基座圆角不是装饰性结构，是为了避免安装时直角边和沉槽的直角发生干涉，同时也能减少热处理过程中的应力集中，降低开裂风险。完成基座拉伸之后，在基座上表面中心绘制销身的圆形草图，拉伸到指定高度，之后在销身顶端绘制尖头的锥面轮廓，用旋转切除或者拔模特征做出尖头结构，这里要注意锥面和销身圆柱面的衔接处要做微小的圆角过渡，避免应力集中。尖头部分的三个侧向凹槽，很多初学者容易忽略它的实际作用，这几个凹槽不是装饰结构，是排屑槽，在定位过程中如果工件定位孔内有细小的切屑、灰尘颗粒，会被挤入这些凹槽内，不会卡在销身和孔壁之间，避免定位精度受异物影响，同时也能减少销身和孔壁的接触面积，降低插拔时的摩擦力，减少长期使用的磨损量。

实际选型应用的时候，还要考虑零件的材质和处理工艺，如果是用于普通工装，用45号钢做调质处理就可以满足强度要求，尖头部分做局部淬火，硬度达到HRC40-45就能保证耐磨性能；如果是用于有防静电要求的电子装配工位，可以选择POM或者尼龙材质加工，避免静电击穿电子元器件，这时候尺寸公差要适当放大，因为非金属材料的形变率比金属材料大，间隙留量要调整到单边0.05毫米左右，避免温度变化造成销身膨胀卡滞。安装的时候，方形基座放入沉槽之后，通常用沉头螺丝从基板背面锁紧，不需要在基座侧面做额外的固定结构，方形的轮廓本身就可以承受定位过程中产生的周向扭力，不会出现销身跟转的问题，相比圆形基座的定位销，安装和拆卸都更加方便，后期维护更换的时候不需要重新调整定位朝向，直接替换同规格零件就能恢复原有定位精度。

很多新手在建模这类零件的时候，容易把所有棱角都做成直角，忽略工艺圆角和过渡结构，实际上这类小零件的失效大多出现在应力集中的棱角位置，合理的圆角设计不仅能提升建模的工程实用性，也能让后续生成的工程图更符合实际加工要求，避免加工师傅拿到图纸之后还要自行补充工艺结构，造成加工出来的零件和设计预期不符。另外在设定尺寸的时候，要优先选用标准系列的尺寸，比如销身直径选用整数规格，方形基座的边长和厚度尽量和常用的紧固件、型材槽宽匹配，减少非标准尺寸的使用，这样加工的时候不需要定制特殊刀具，也能降低零件的采购和加工成本。
