带圆弧过渡的块状连接结构练习构件

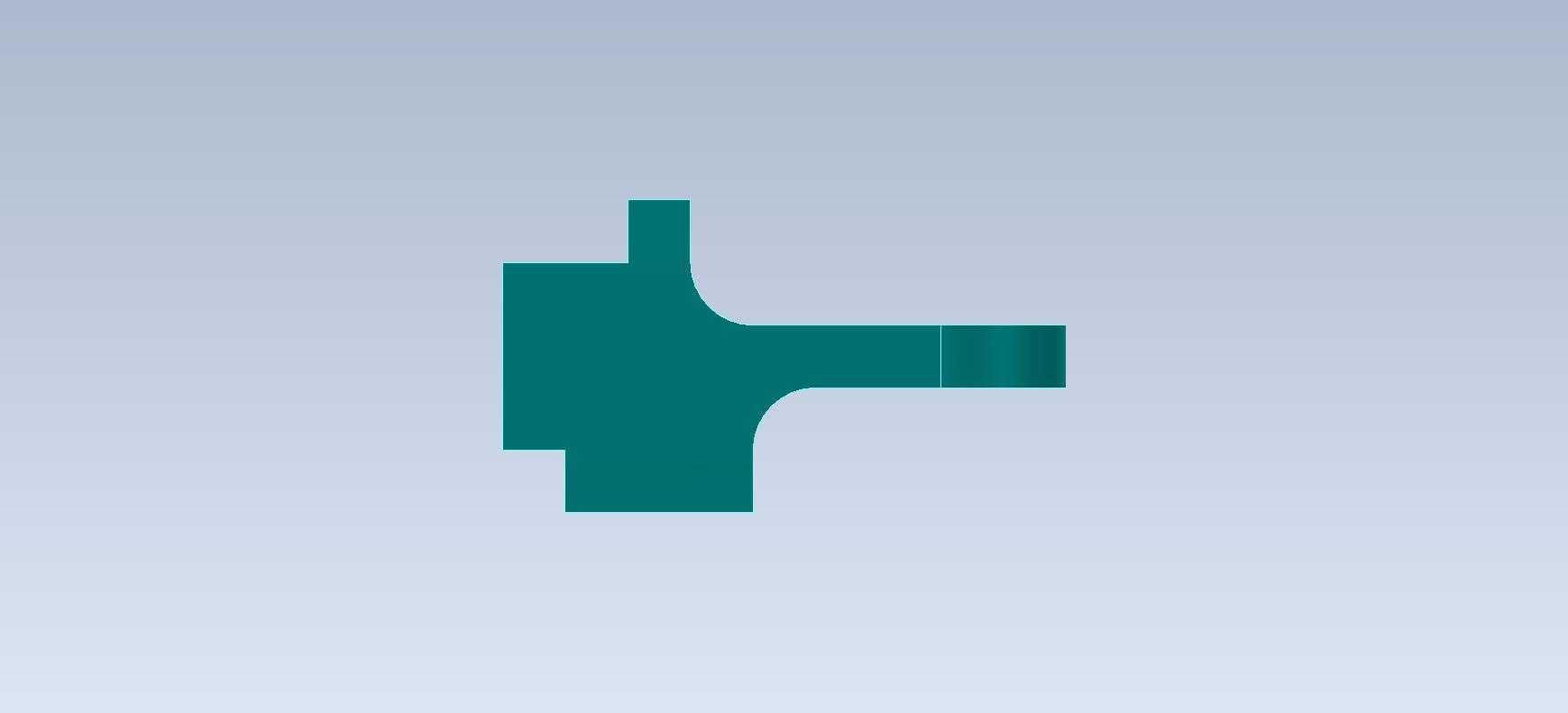

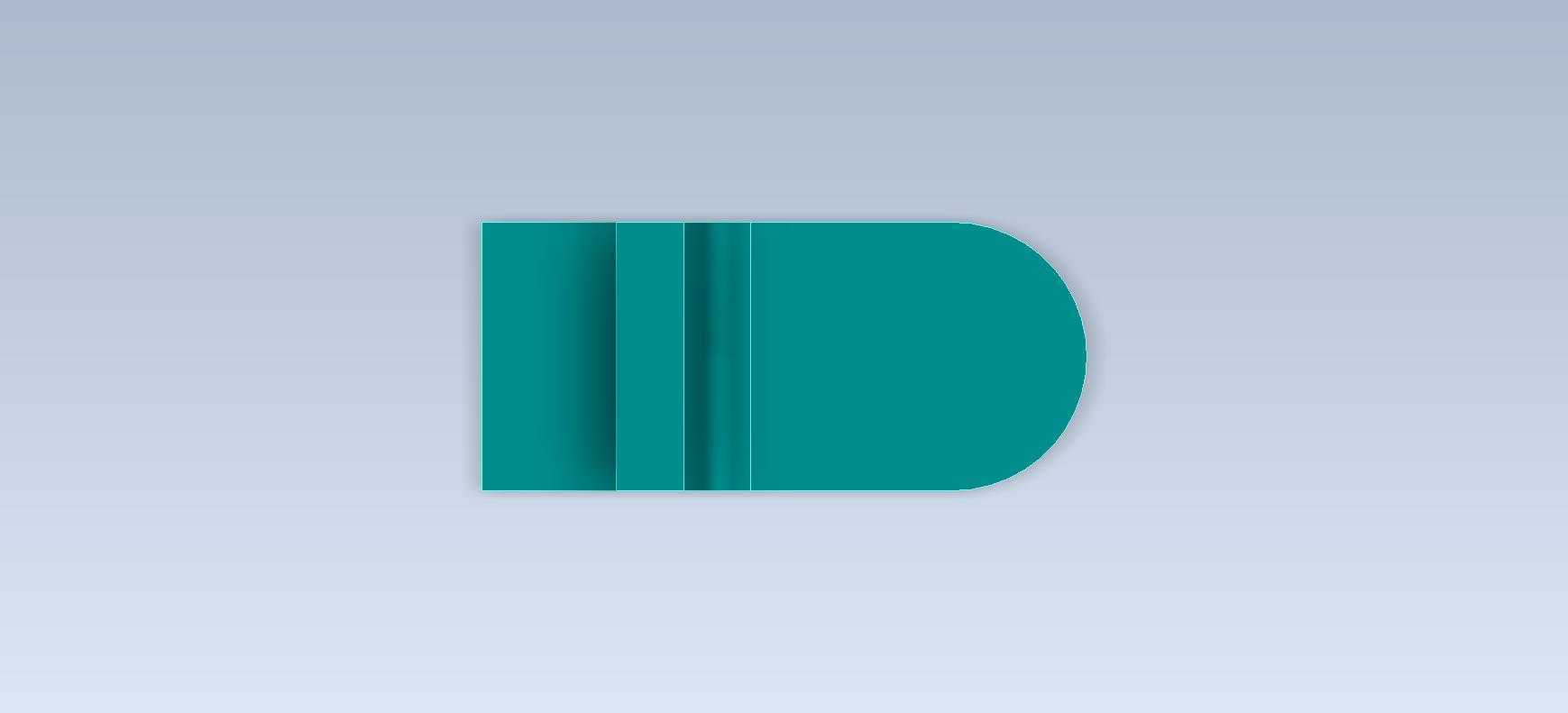

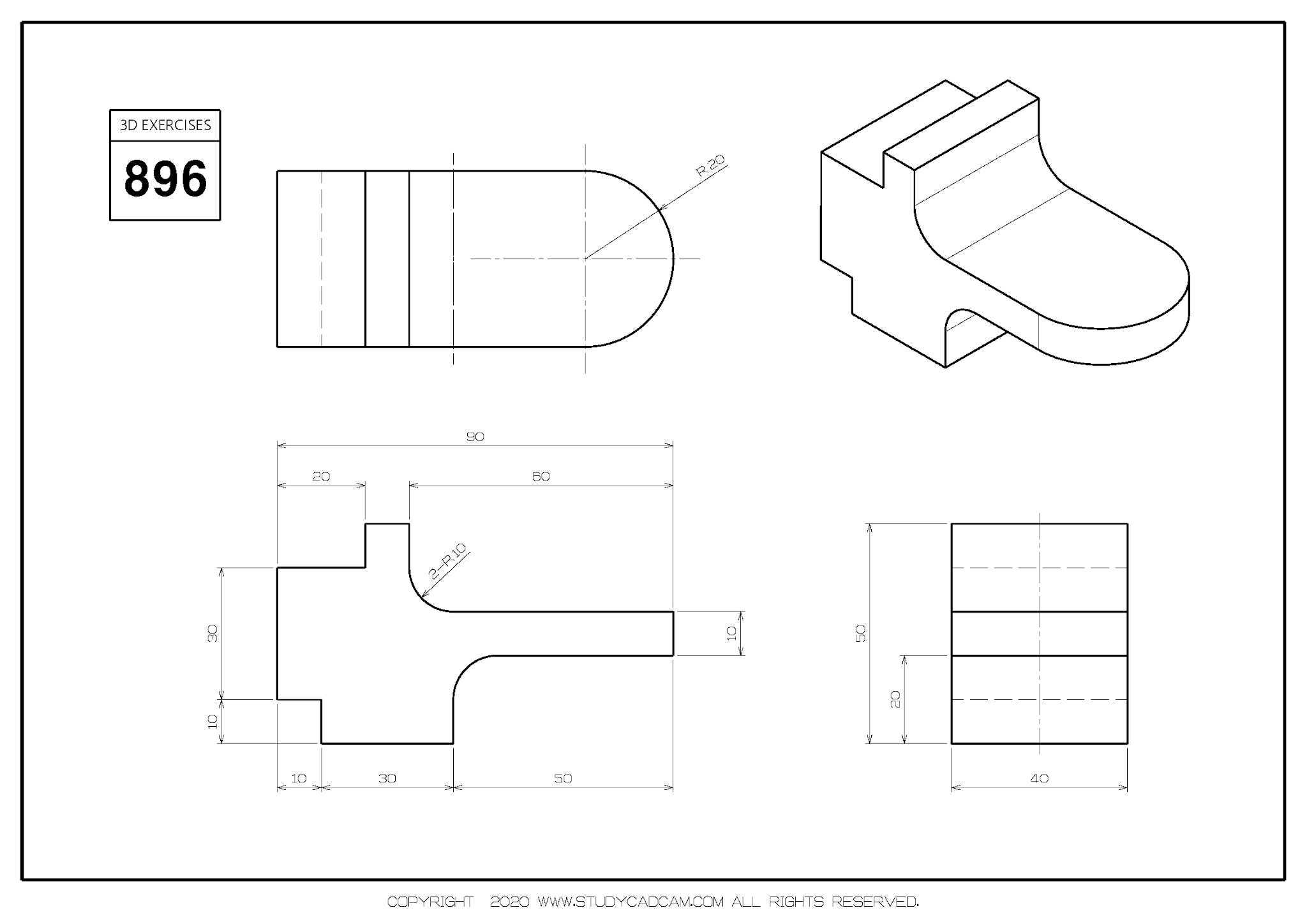

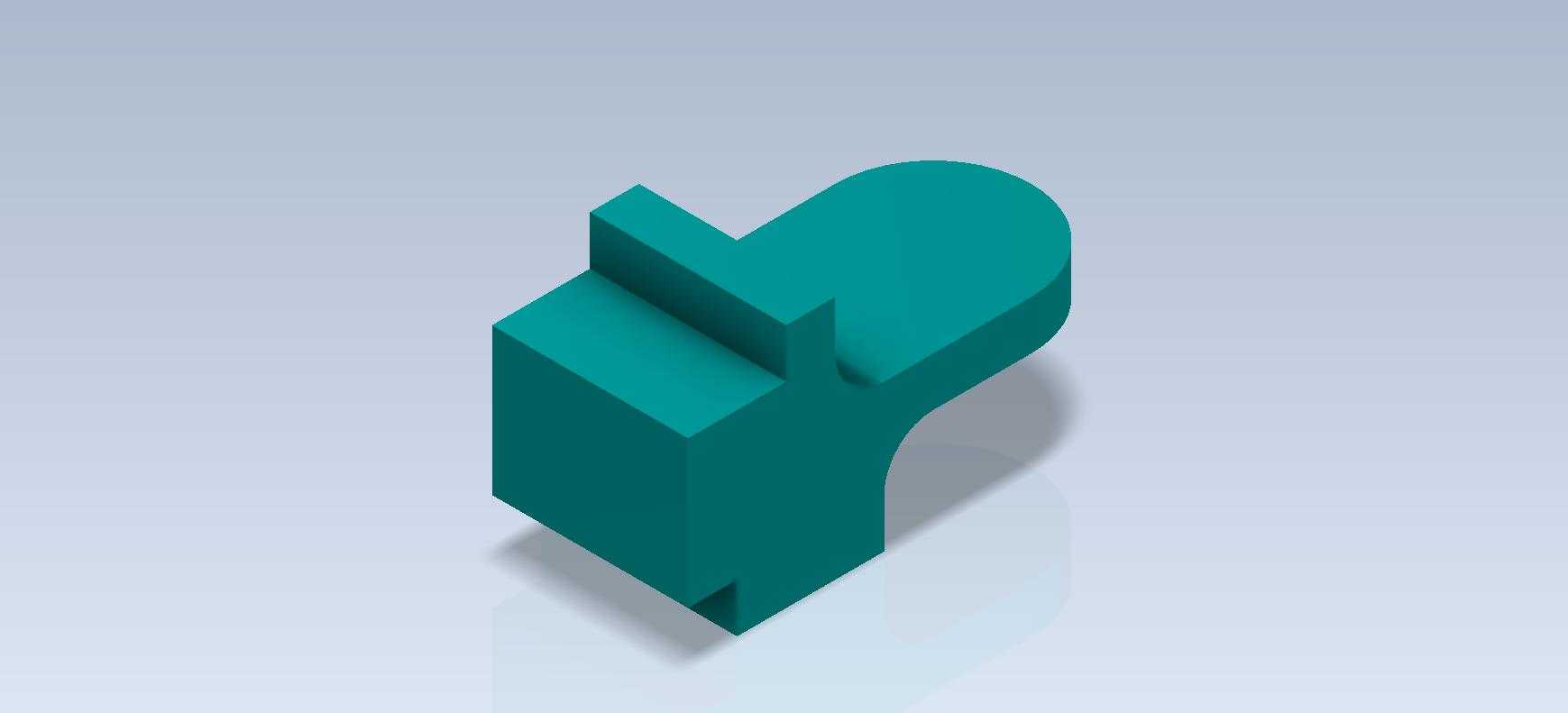

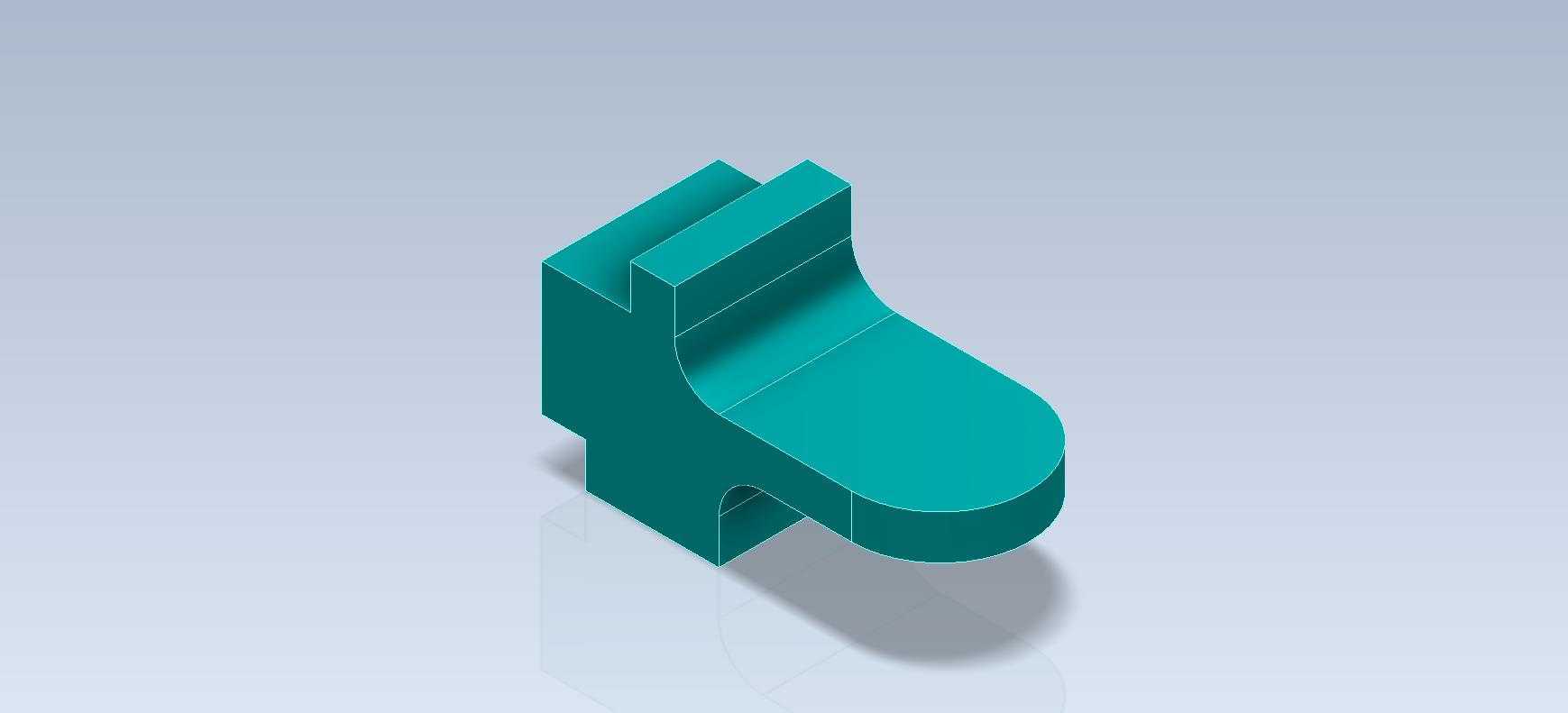

日常做结构设计练习时，这类带圆弧过渡的块状连接构件，是很多刚接触三维建模的从业者绕不开的基础训练载体，它的形态逻辑其实和工业现场大量用到的连接支座、定位挡块、小型安装基座的核心结构高度重合，别看着造型简单，里面藏着不少结构设计的基础考量。先从实际应用场景说，这类结构常出现在小型自动化生产线的工位定位模块里，用来给输送线上的小型工件做侧向限位，也会用在小型设备的内部安装支架上，承接电路板、小型传感器的安装固定，甚至在一些工装夹具的定位块设计里，也能看到同款的结构逻辑——方直段用来保证安装贴合的精度，圆弧段用来避让相邻的运动部件，避免棱角剐蹭线缆或者操作人员的工装。

从功能特性上拆解，这个构件的方直主体部分是核心的承载区域，平整的端面可以直接和安装基面贴合，保证安装后的垂直度与位置精度，伸出的带圆弧端头的部分，主要作用是做导向或者避让：如果用在导向场景，圆弧面可以让移动的工件顺着弧面滑入定位位置，不会被直角棱边卡滞；如果是避让场景，圆弧过渡能消除应力集中的问题，比起直角衔接的结构，在承受反复冲击载荷的时候，圆弧位置的应力集中系数能降低40%以上，不容易出现根部断裂的问题。

设计思路上，做这个构件的时候首先要确定安装基准面，也就是底部的平整端面，所有的尺寸都要从这个基准面开始标注，避免基准转换带来的尺寸误差。方直段的壁厚要根据实际承载的载荷来定，如果是用来承载小型电子元件，壁厚做到3-5mm就能满足强度要求，如果是用在工装夹具上承受夹紧力，壁厚就要加到8-10mm，还要在内部做加强筋的预留。圆弧段的半径不是随便定的，要匹配相邻部件的运动轨迹，比如相邻的是做回转运动的零件，圆弧半径就要比零件的回转半径大1-2mm，留出足够的安全间隙，避免运动干涉。另外那个突出的小凸台，是用来做安装定位的，凸台的尺寸要和安装基面上的定位槽做公差配合，一般选H7/h6的间隙配合，既保证安装精度，又不会因为公差太紧导致装配困难。

说到外形尺寸和安装边界，这类练习构件的尺寸设定一般是参考工业常用的小型安装块规格，主体方块的边长通常在30-50mm区间，圆弧段的直径和方块的边长保持一致，保证衔接处顺滑无台阶，突出的定位凸台高度一般在5-8mm，宽度是主体边长的三分之一左右，保证定位强度的同时不会浪费材料。安装边界上要注意，构件安装后，圆弧端的最外轮廓要超出安装基面的边缘2-3mm，避免安装基面的棱边和圆弧段形成干涉，同时底部的安装孔位要设置在方直段的中心区域，距离边缘的距离要大于螺栓直径的1.5倍，防止安装的时候螺栓离边缘太近导致基体开裂。

很多新手做这类结构的时候容易犯两个错误，一个是圆弧和方块衔接的地方做不到G1连续，导致面与面之间有棱边，不仅后期加工的时候会出现刀痕，受力的时候也容易在衔接处产生应力集中；另一个是忽略安装边界的预留，把安装孔设计得太靠近边缘，实际装配的时候才发现螺栓没法正常拧紧。做这类基础练习的时候，不能只追求外形画得像，要把每一个结构对应的工程意义想清楚，比如为什么要做圆弧而不是直角，为什么凸台要设计成这个尺寸，每一个几何特征背后都是实际生产装配的需求，把这些基础逻辑摸透，后面做复杂的设备结构设计的时候才不会出现原则性的错误。另外这类结构的加工工艺性也要在建模的时候考虑到，如果是用铣削加工，圆弧面的加工要选和圆弧半径匹配的铣刀，减少接刀痕迹，方直段的棱边要做0.2-0.5mm的倒角，去除加工毛刺，也避免安装的时候割手。如果是用3D打印做样件，就要注意圆弧面的打印方向，尽量让圆弧面的层纹方向和受力方向垂直，提升打印件的结构强度。
