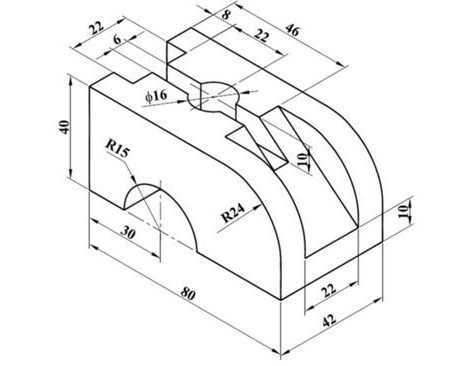

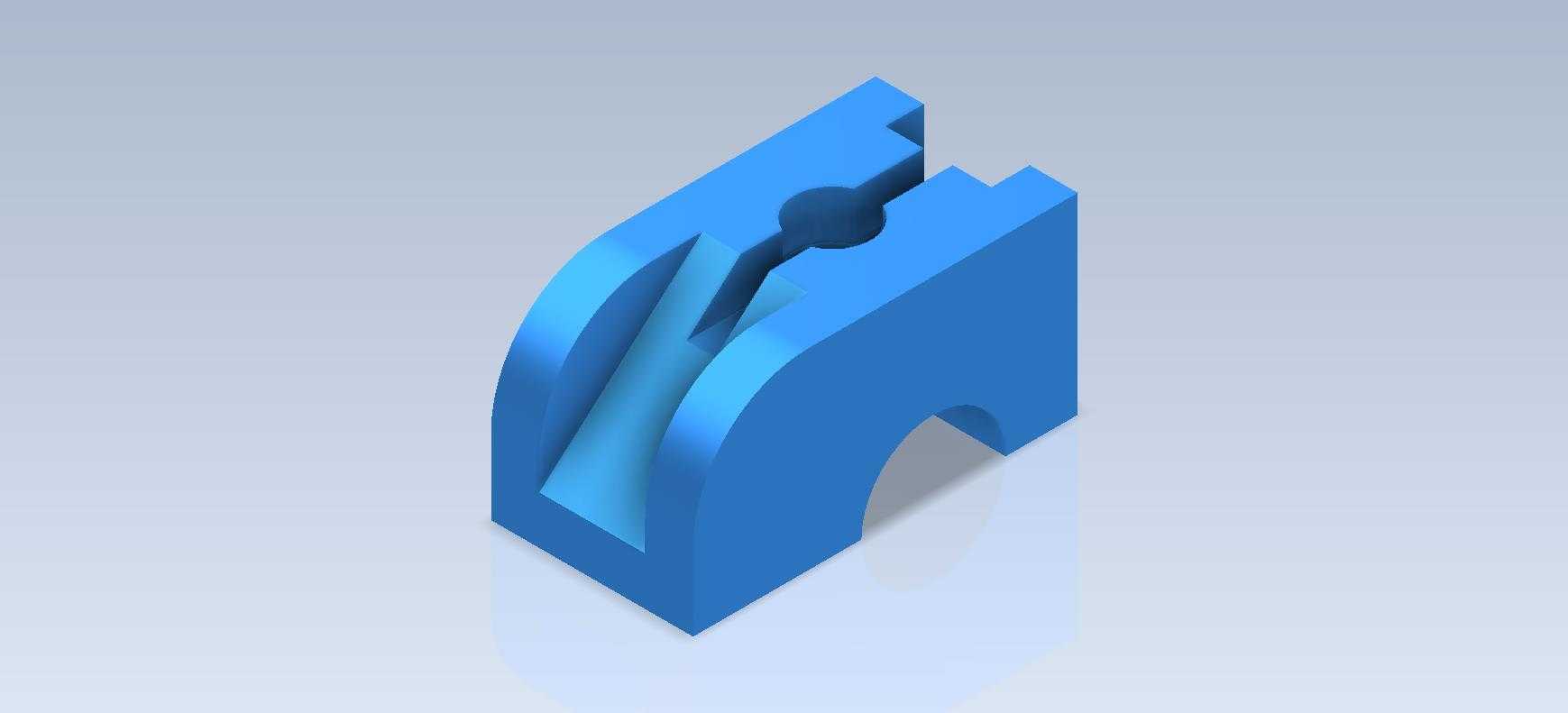

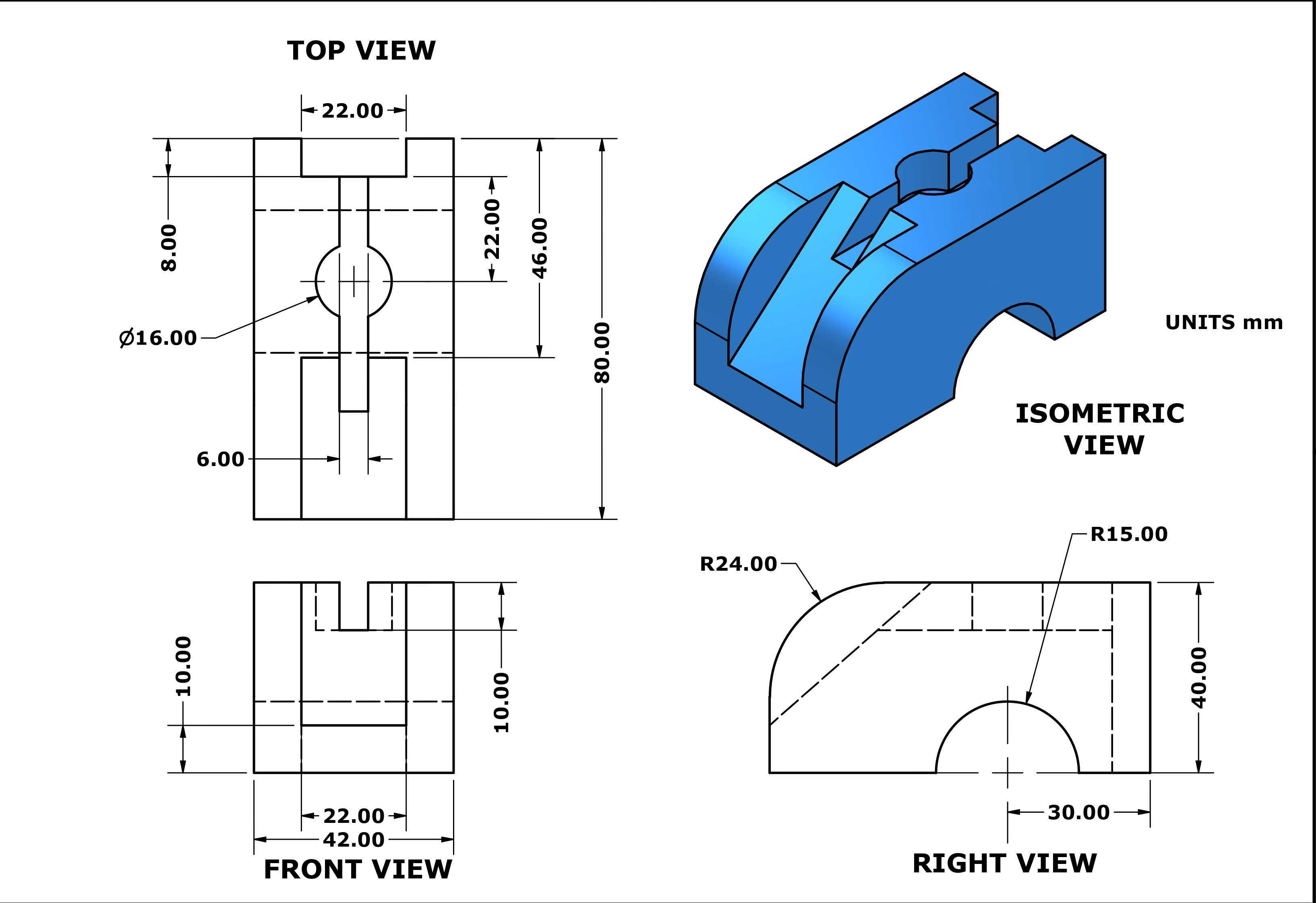

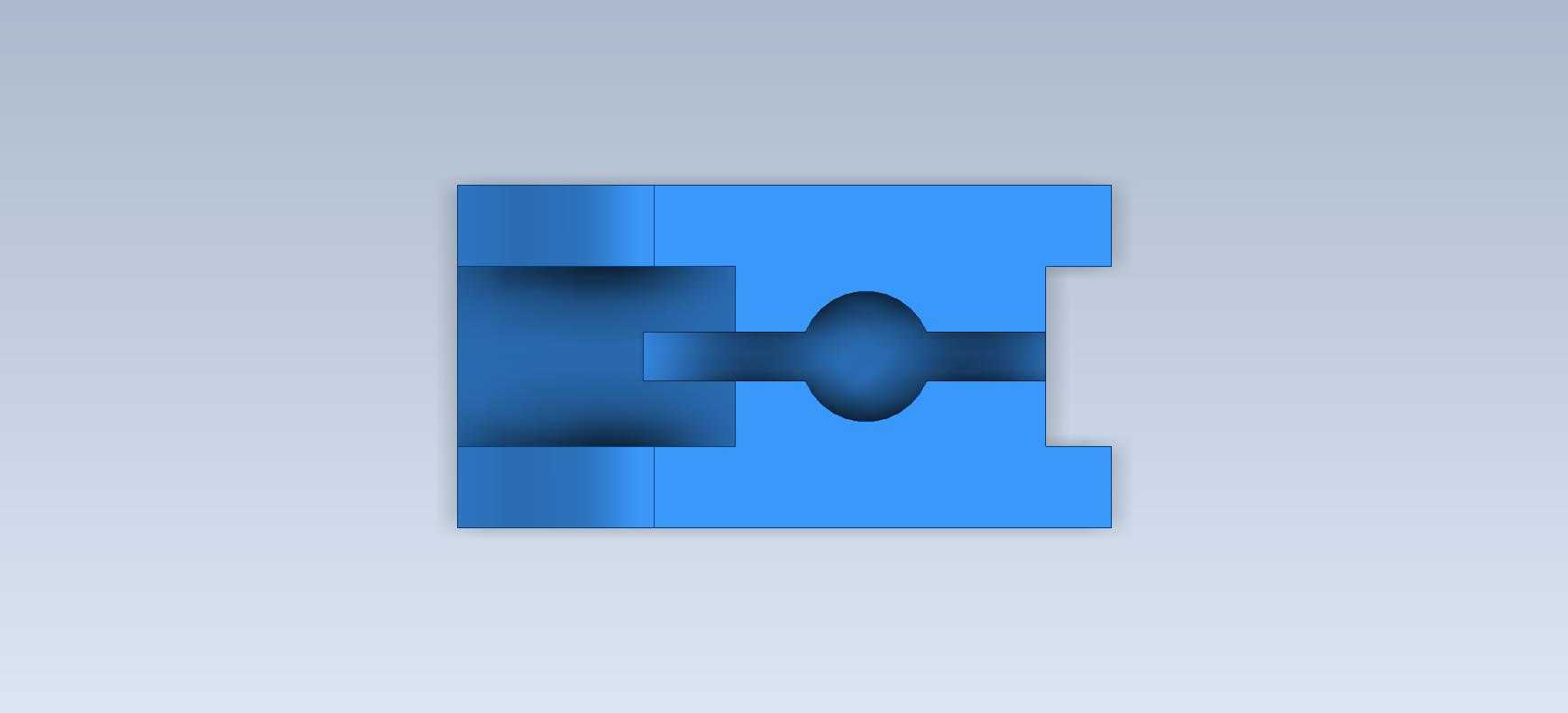

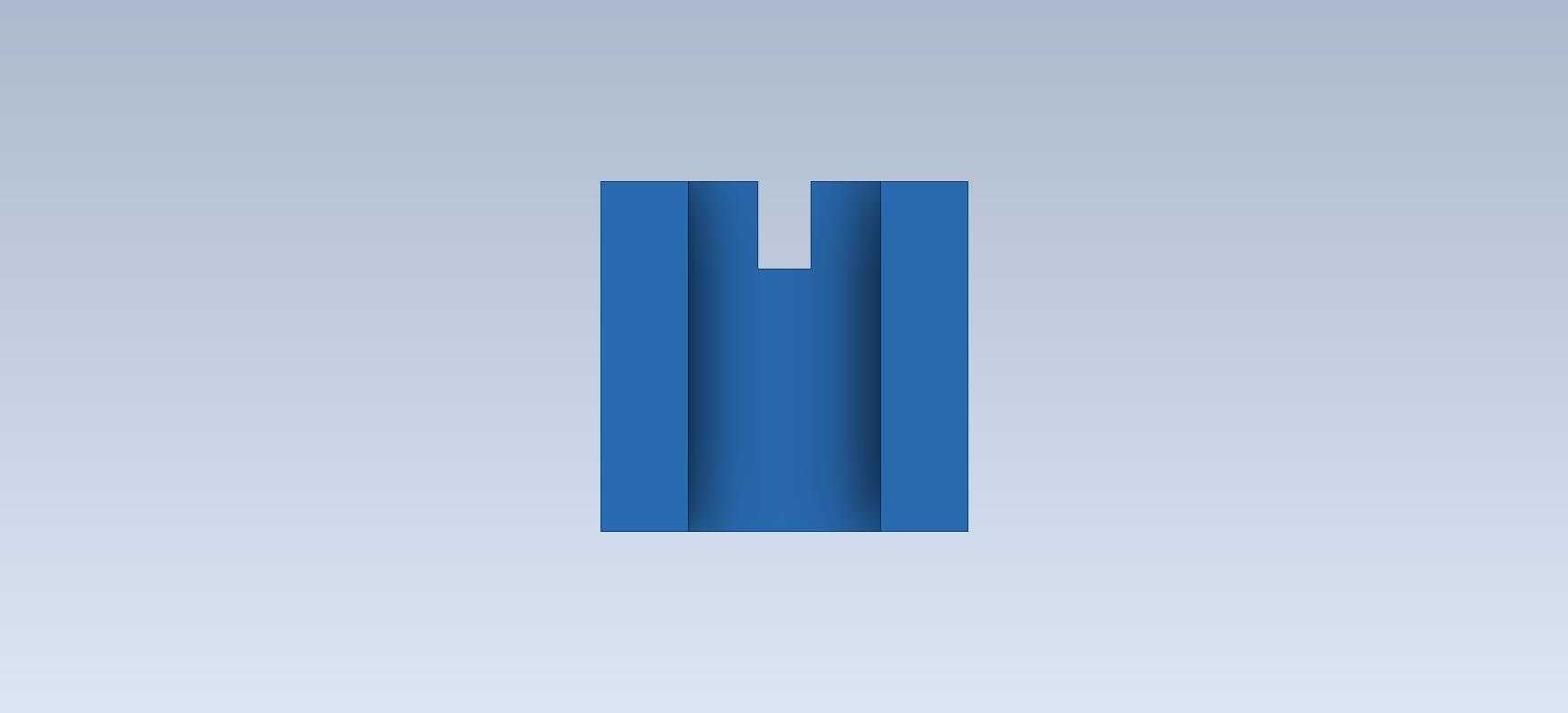

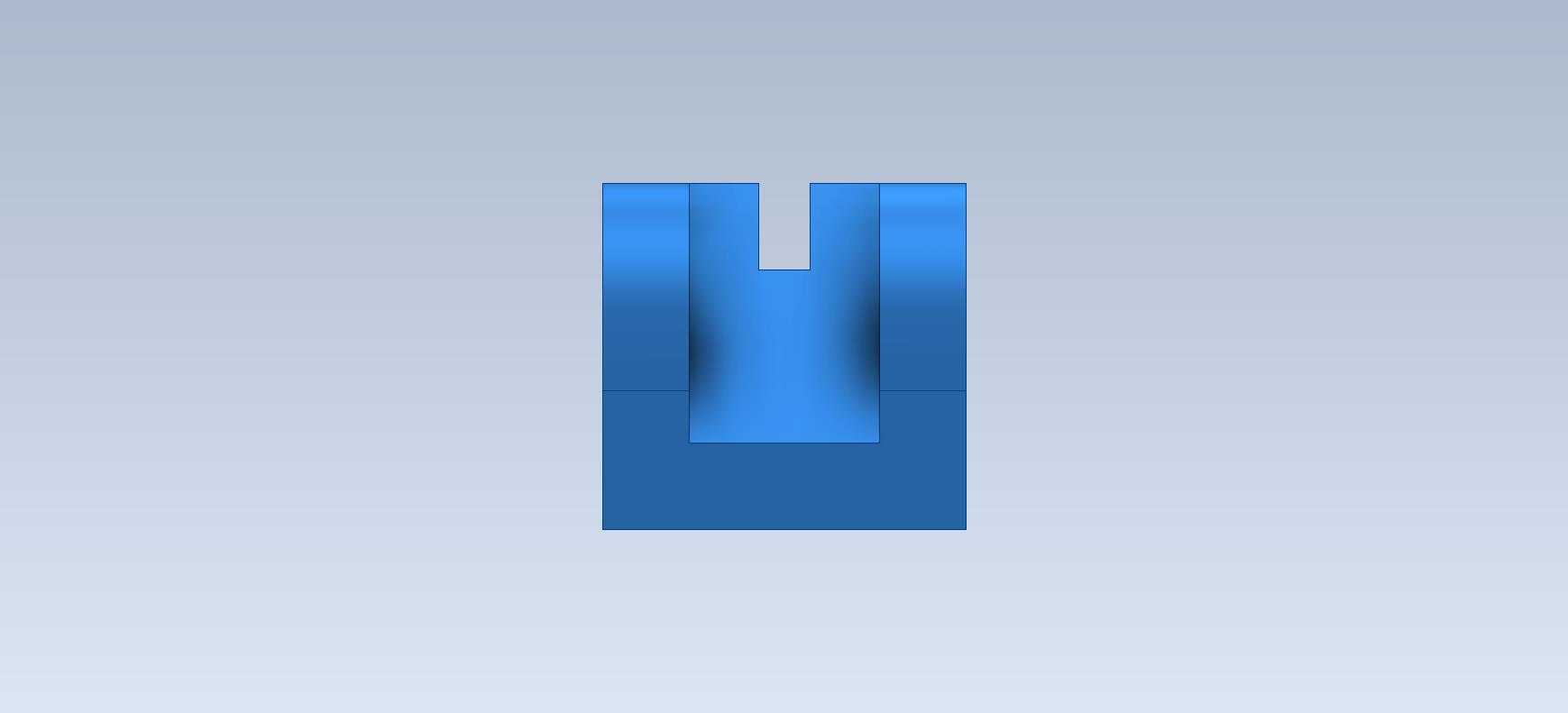

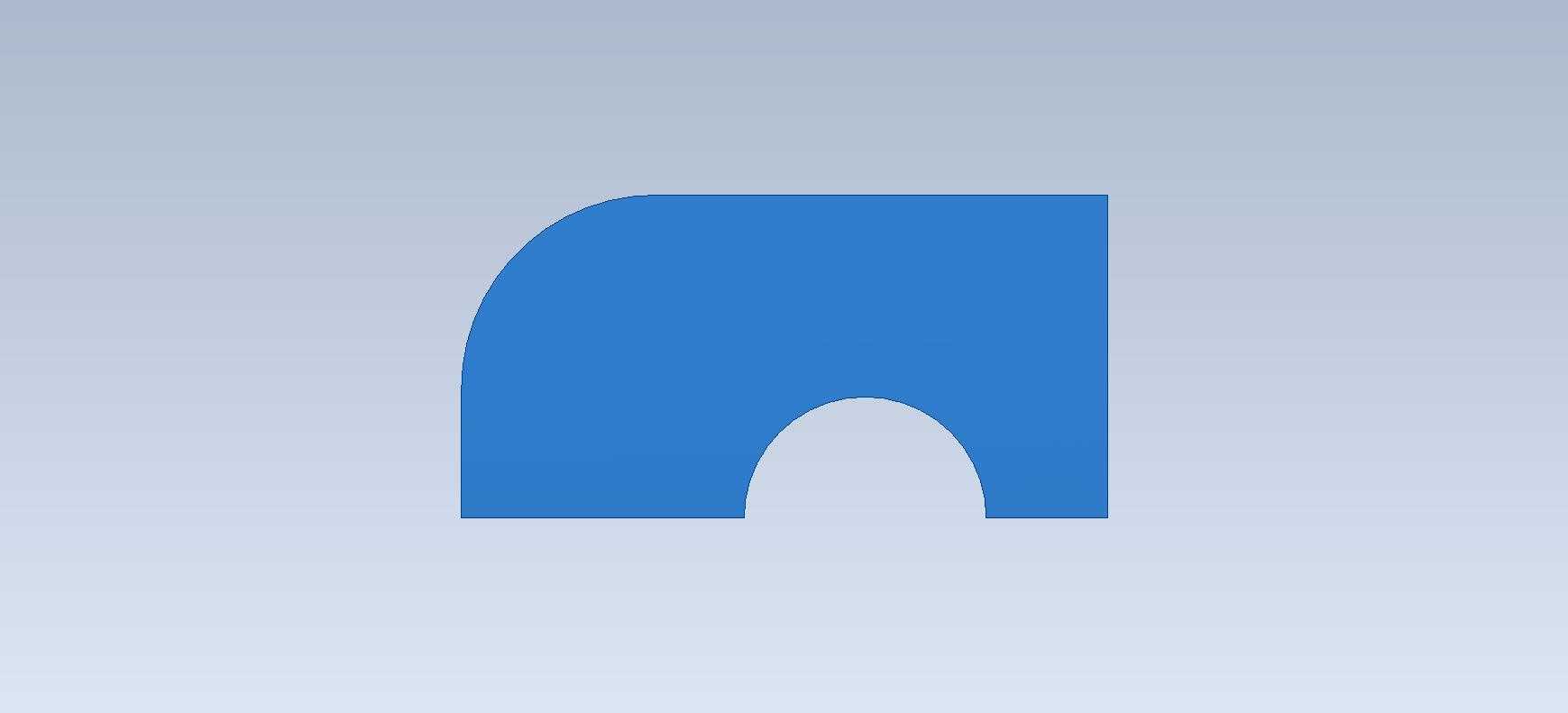

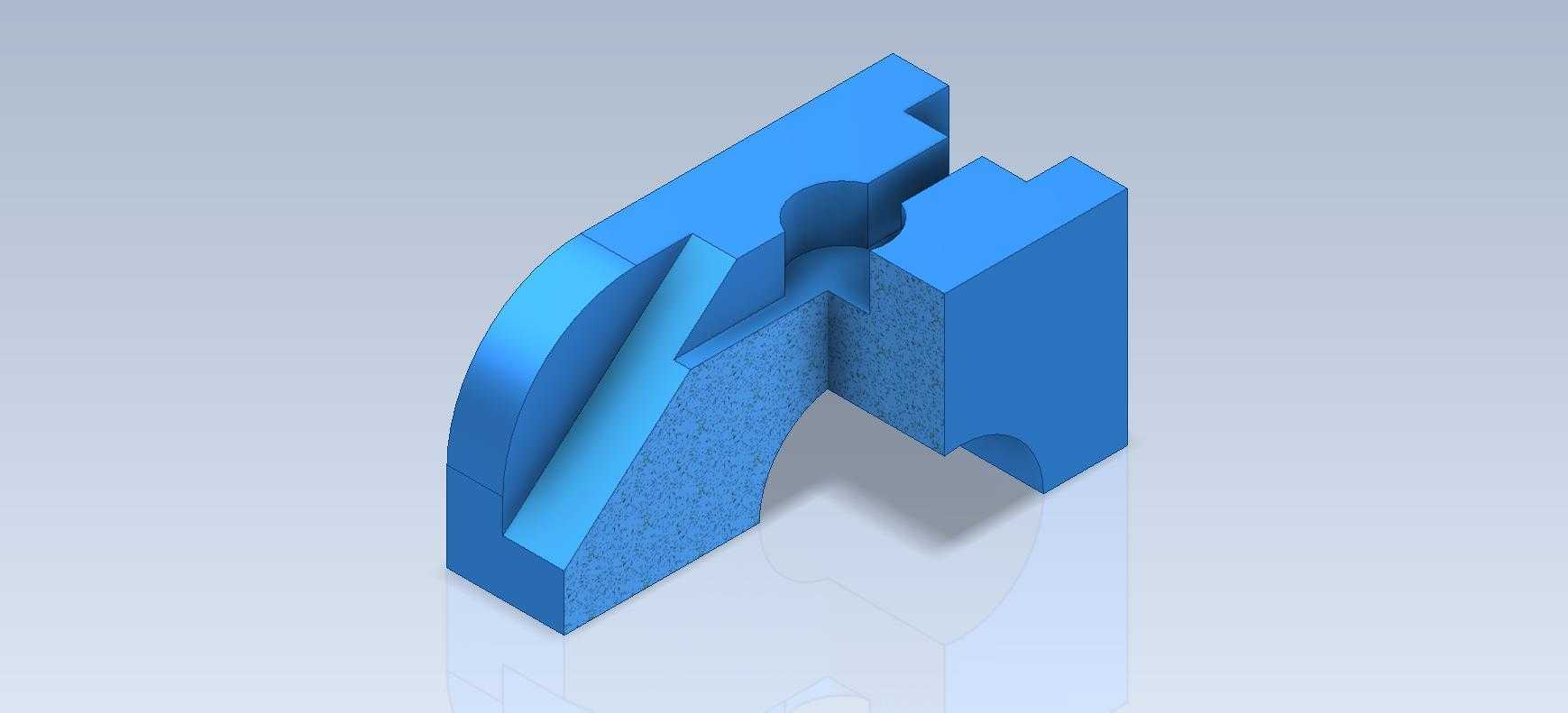

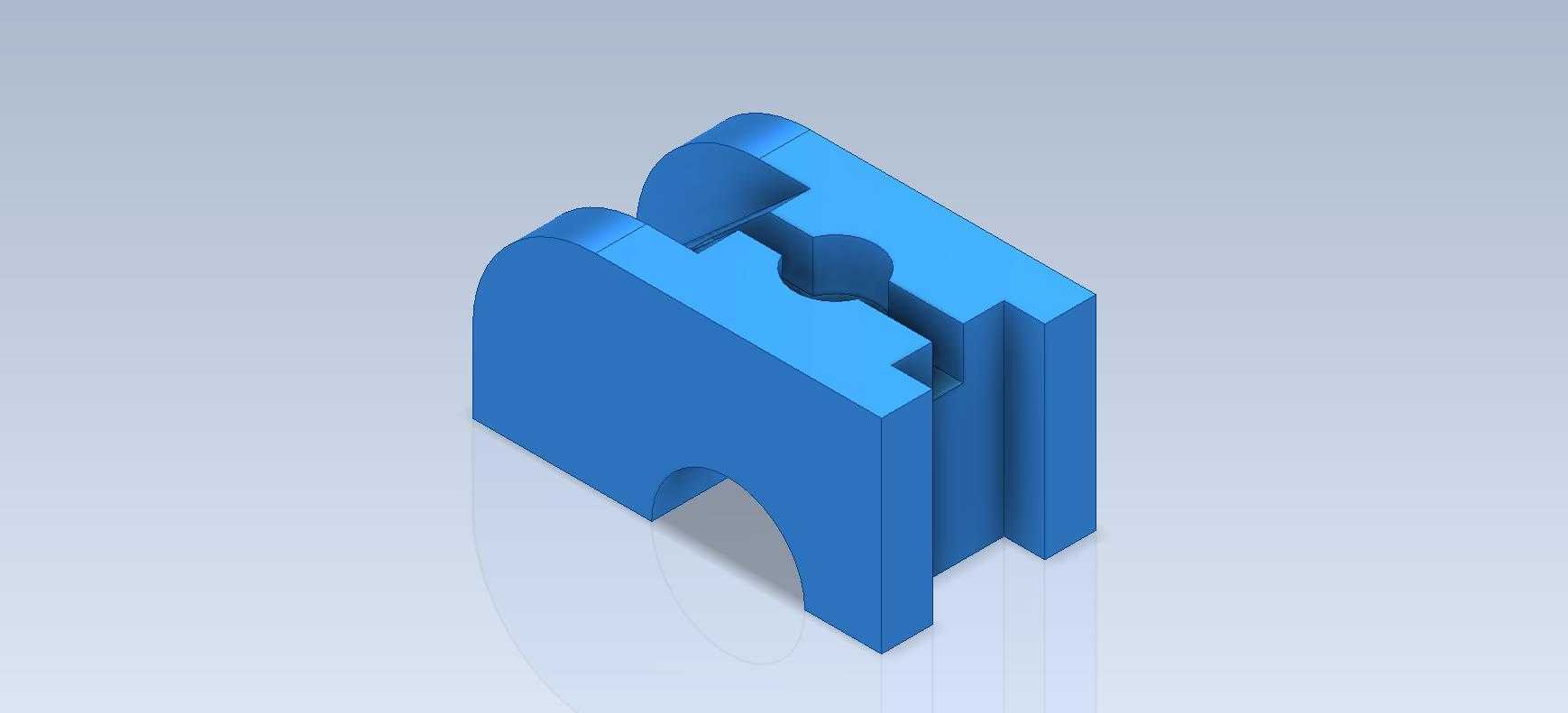

带弧形槽与半圆缺口的机械练习结构件

　　在日常机械结构设计的基础训练环节，这类带异形槽道与弧形轮廓的结构件，是很多刚接触三维建模的从业者绕不开的练习载体，它没有复杂的装配约束关系，却能把草图绘制、特征拉伸、切除、圆角过渡这些最常用的建模指令都覆盖到，练熟这类构件的建模逻辑，后续处理复杂设备上的异形安装座、导向块类零件时，能少走很多弯路。从实际应用场景来看，这类结构件常作为小型工装夹具上的导向限位块使用，比如在小型电子元件的组装工位上，它的斜向槽道可以作为推杆的滑动导向面，弧形的外轮廓可以避开周边旋转的传动部件，避免运动干涉，顶部的半圆缺口则可以用来嵌装定位销，给待加工的小型工件做径向定位，底部的半圆弧缺口则是为了避让圆形的安装轴，不需要额外在安装板上加工沉台就能直接跨装在圆轴上，压缩整体的安装空间。

　　做这个构件的建模时，首先要确定基准面的选择，优先把构件的安装底面作为第一基准，所有的拉伸特征都从这个面开始起算，避免后续装配时出现基准不重合的尺寸误差。草图绘制阶段要先把外轮廓的直线段和圆弧段做完全约束，尤其是斜向槽道的角度，要和实际工位上推杆的运动方向保持一致，槽道的宽度尺寸要比配合的推杆直径大0.1到0.2毫米，预留出滑动间隙，避免运动时出现卡滞。外轮廓的大圆角过渡不是单纯为了美观，实际生产中如果是金属切削加工的零件，直角棱边很容易在装配时划伤操作人员，也会在热处理环节出现应力集中导致开裂，所以非配合面的棱边都要做合适的圆角处理，圆角半径要根据构件的壁厚来选，一般不小于壁厚的五分之一，避免加工时出现崩刀的问题。

　　从安装边界来看，这个构件的整体外形是方正的块体结构，安装孔位（练习模型中未做细化，实际应用时会在底部平面加工两个沉头安装孔）的中心距要和安装板上的预设孔位严格对齐，孔的深度要保证螺丝拧紧后不会突出安装面，影响其他部件的滑动。顶部的半圆缺口的中心高度要和定位销的安装高度匹配，保证工件装夹后定位销能完全卡入工件的定位孔，不会出现定位偏移。斜向槽道的深度要贯穿整个构件的厚度方向吗？不对，实际应用中如果是作为导向块，槽道不需要完全贯穿，保留2到3毫米的壁厚可以提升构件的整体刚性，避免长期受推杆的侧向力导致槽道变形，但是作为基础练习模型，做贯穿切除可以更直观地检查草图的闭合性，也能练习拉伸切除的方向控制。

　　很多新手做这类模型时容易犯的错误是圆弧和直线段的衔接处没有做相切约束，导致生成的实体面有折边，后续导入工程图模块时会出现多余的轮廓线，也会给数控加工编程带来麻烦，因为不相切的轮廓在走刀时会出现进给速度突变，影响加工表面的光洁度。另外，构件的两个侧面是平行的安装基准面，建模时要保证这两个面的平行度公差在0.02毫米以内，实际加工时可以一次装夹铣削完成，避免二次装夹带来的位置误差。这类基础结构件虽然看起来简单，但是它涵盖的建模要点和加工工艺要求，和实际工业生产中用到的复杂零件是共通的，把这类基础件的建模逻辑摸透，理解每个特征对应的加工工艺和实际功能，比盲目追求复杂曲面的建模练习更能提升实际的结构设计能力。比如在做斜向槽道的切除时，要考虑实际加工中铣刀的进刀方向，如果槽道的倾斜角度太大，普通立式铣床的主轴无法偏转角度的话，就需要调整设计，或者改用五轴加工，这时候建模阶段就要提前考虑工艺可行性，不能只看三维模型的外观效果，忽略实际生产的加工难度和成本。还有底部的半圆弧避让缺口，它的半径要比所要避让的圆轴半径大0.5毫米左右，既保证安装时不会和圆轴发生干涉，也不会因为间隙太大导致构件安装后出现晃动，影响导向精度。
