这类双孔弯臂构件在轻工自动化输送线、小型专用工装夹具的连杆传动组里十分常见,日常做机构方案迭代时,经常会遇到需要这类变距传力构件的场景——它不需要承担大吨位冲击载荷,核心作用是在两个存在空间夹角的铰接点之间传递往复摆动力,把驱动端的旋转或者直线位移,按照预设的轨迹传递到执行端,完成比如工位挡料、夹具张合、料道切换这类小行程动作。

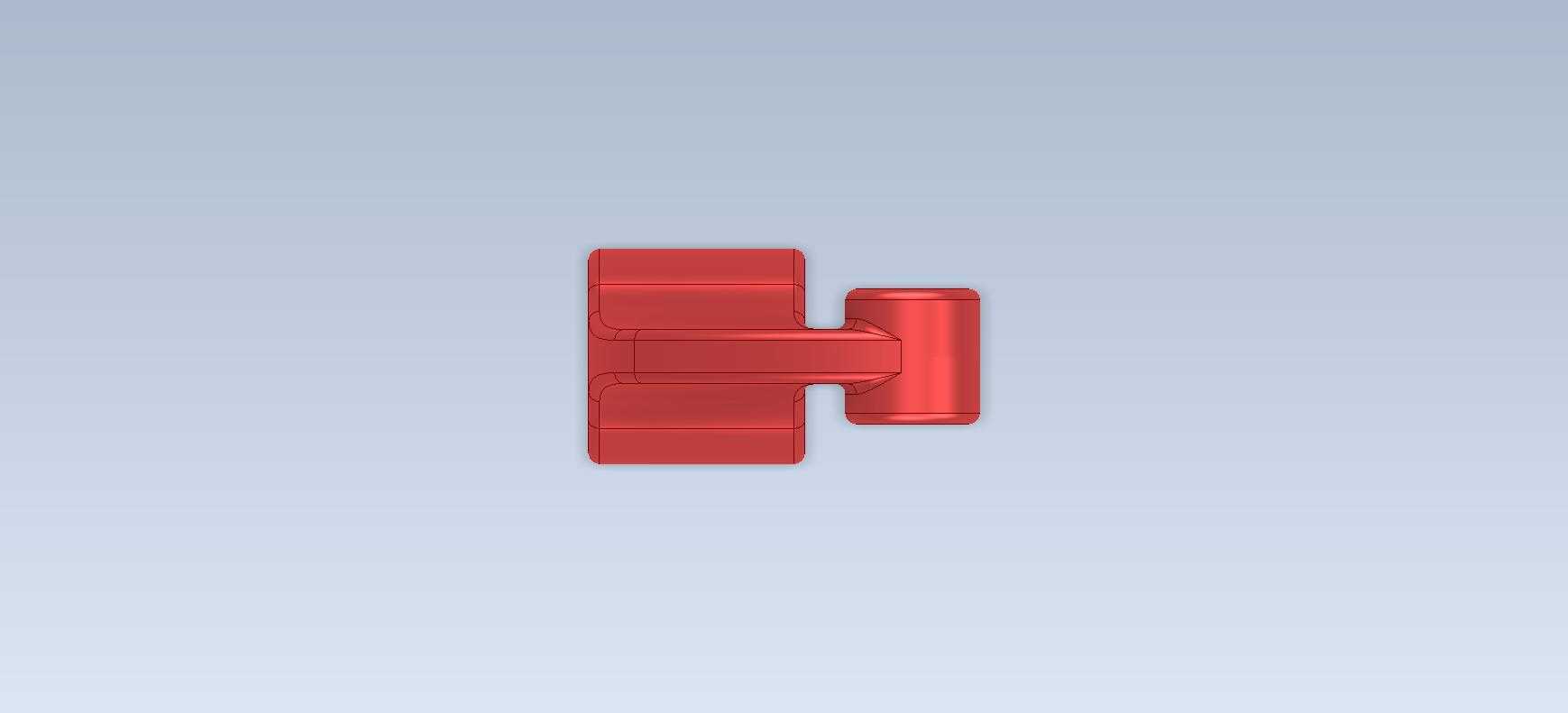

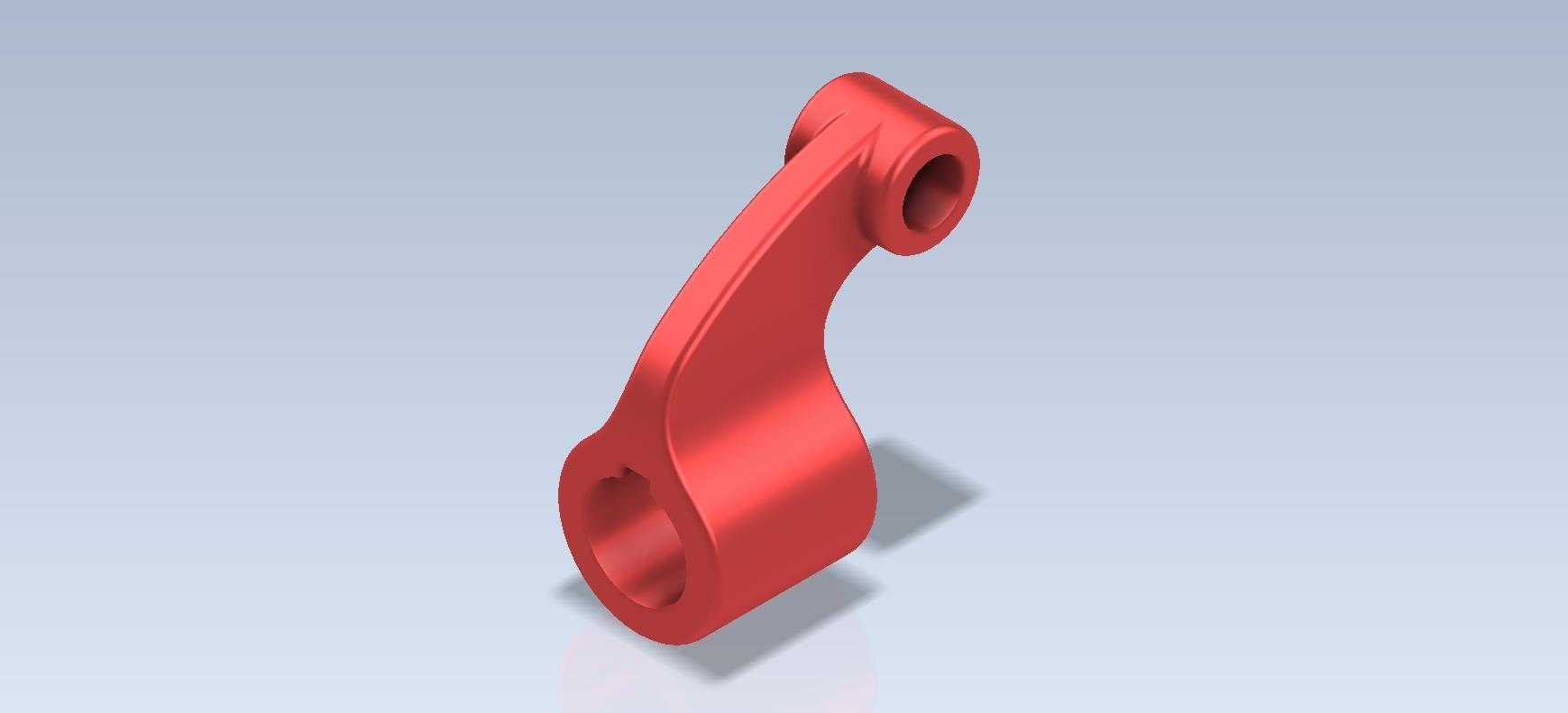

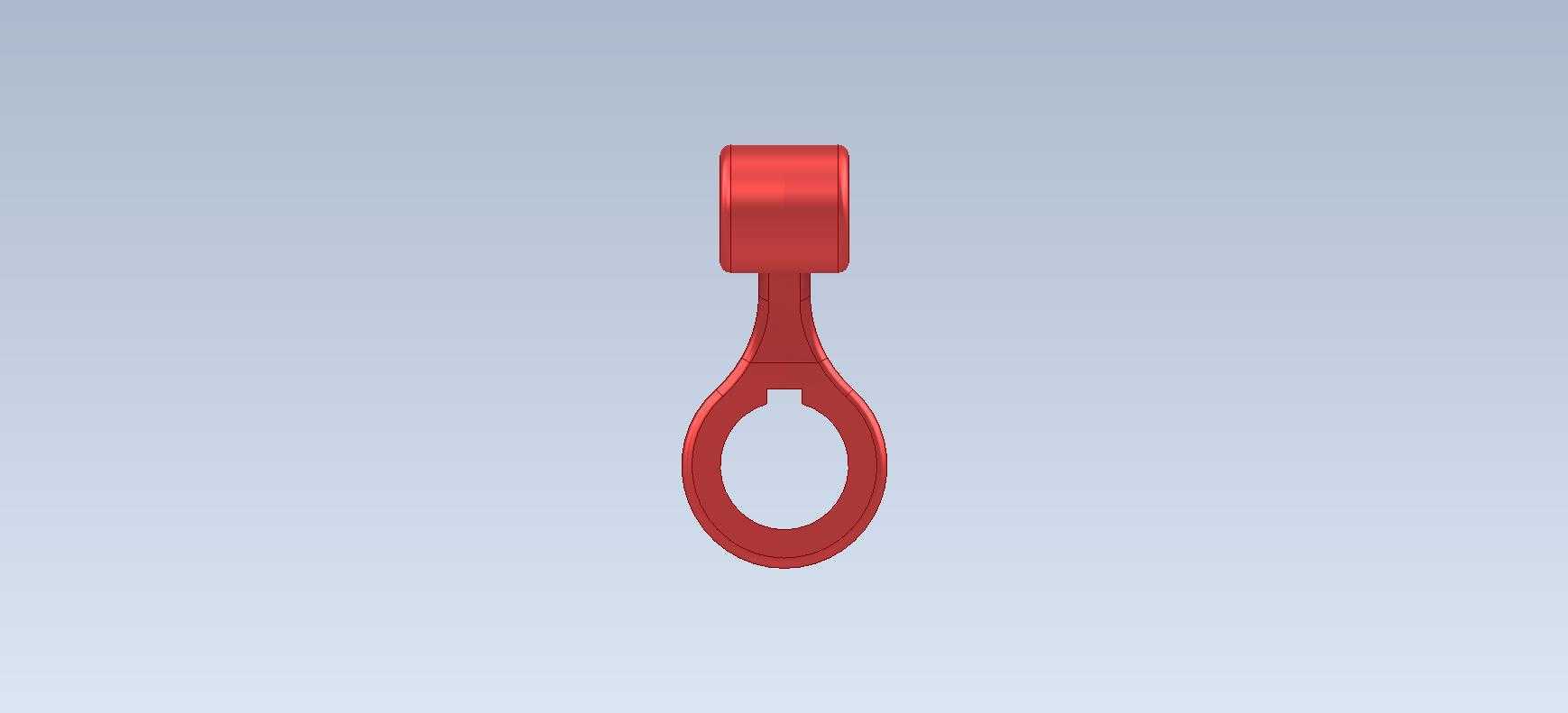

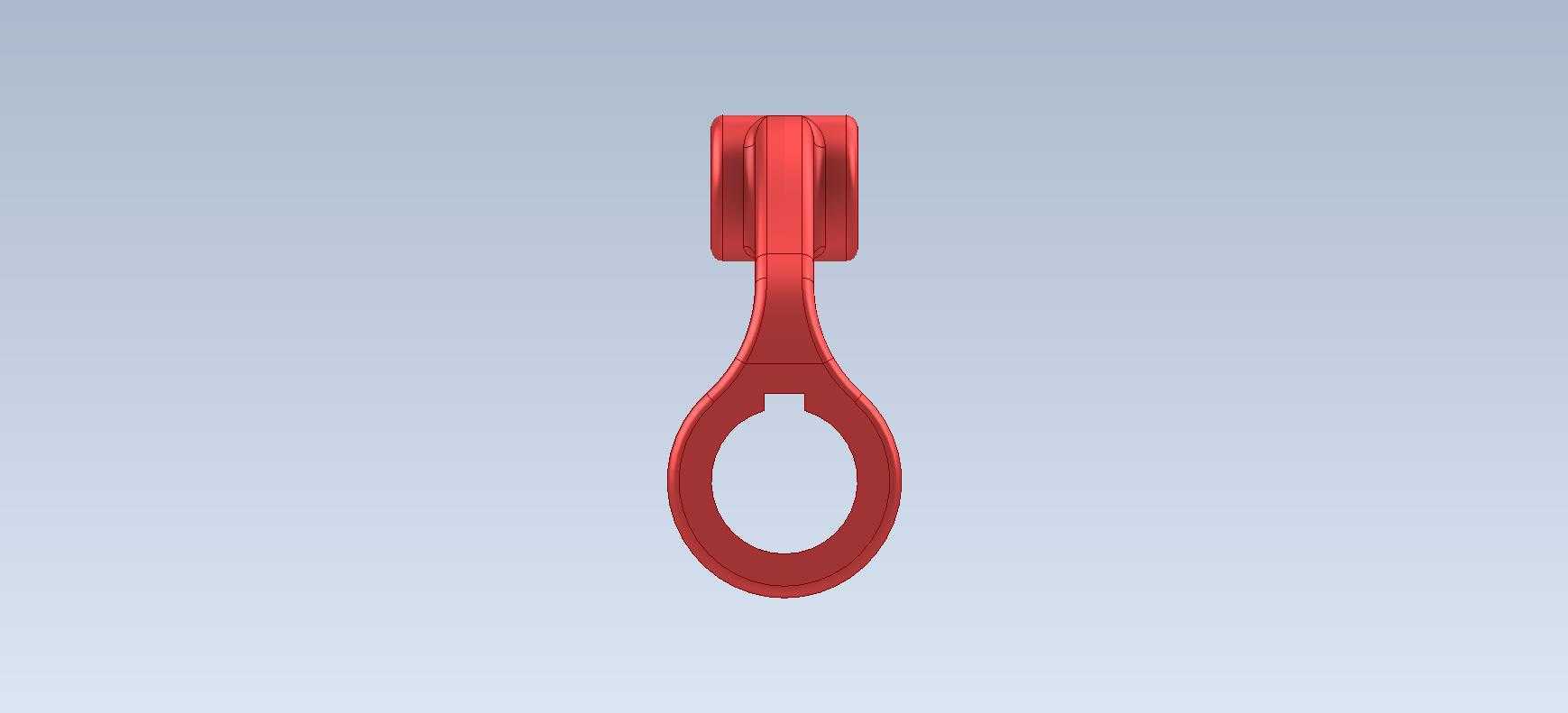

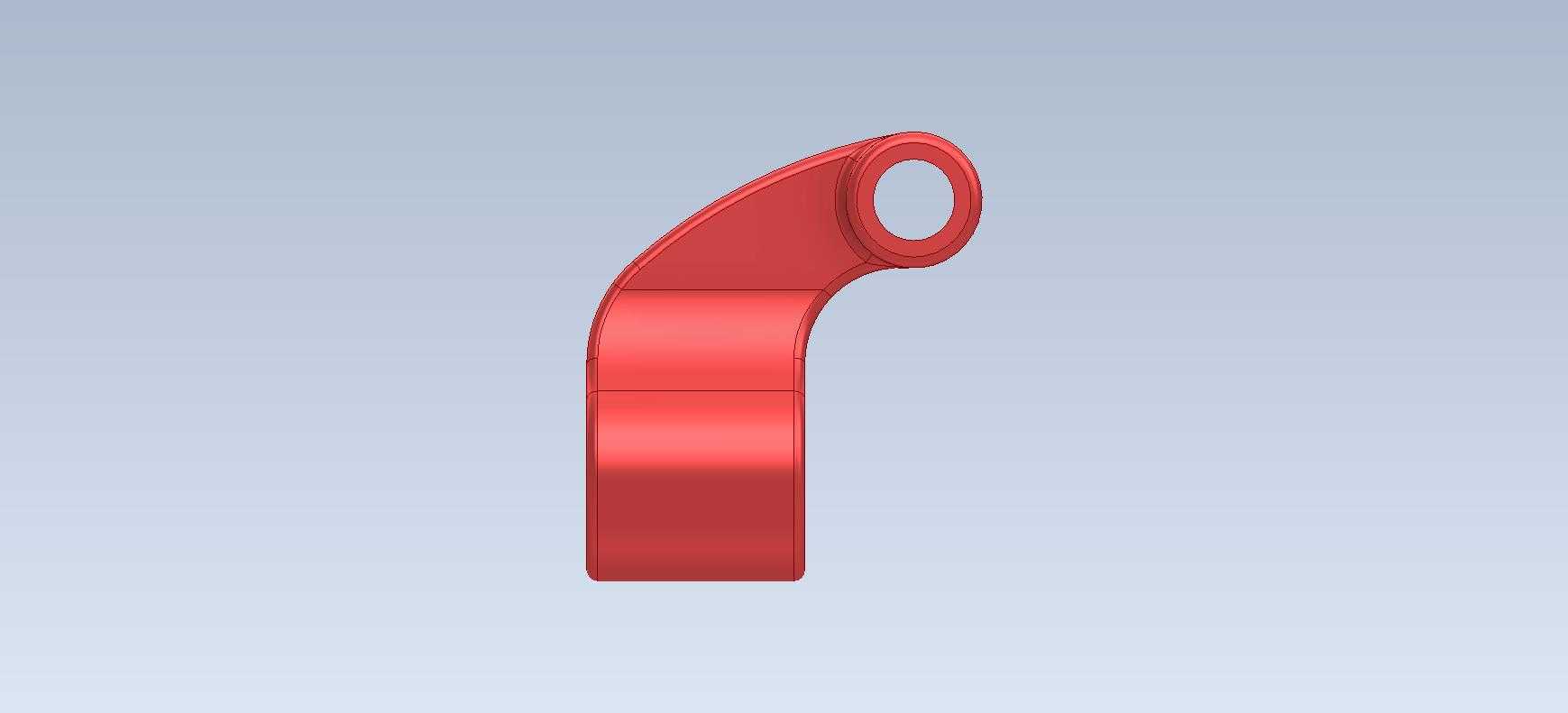

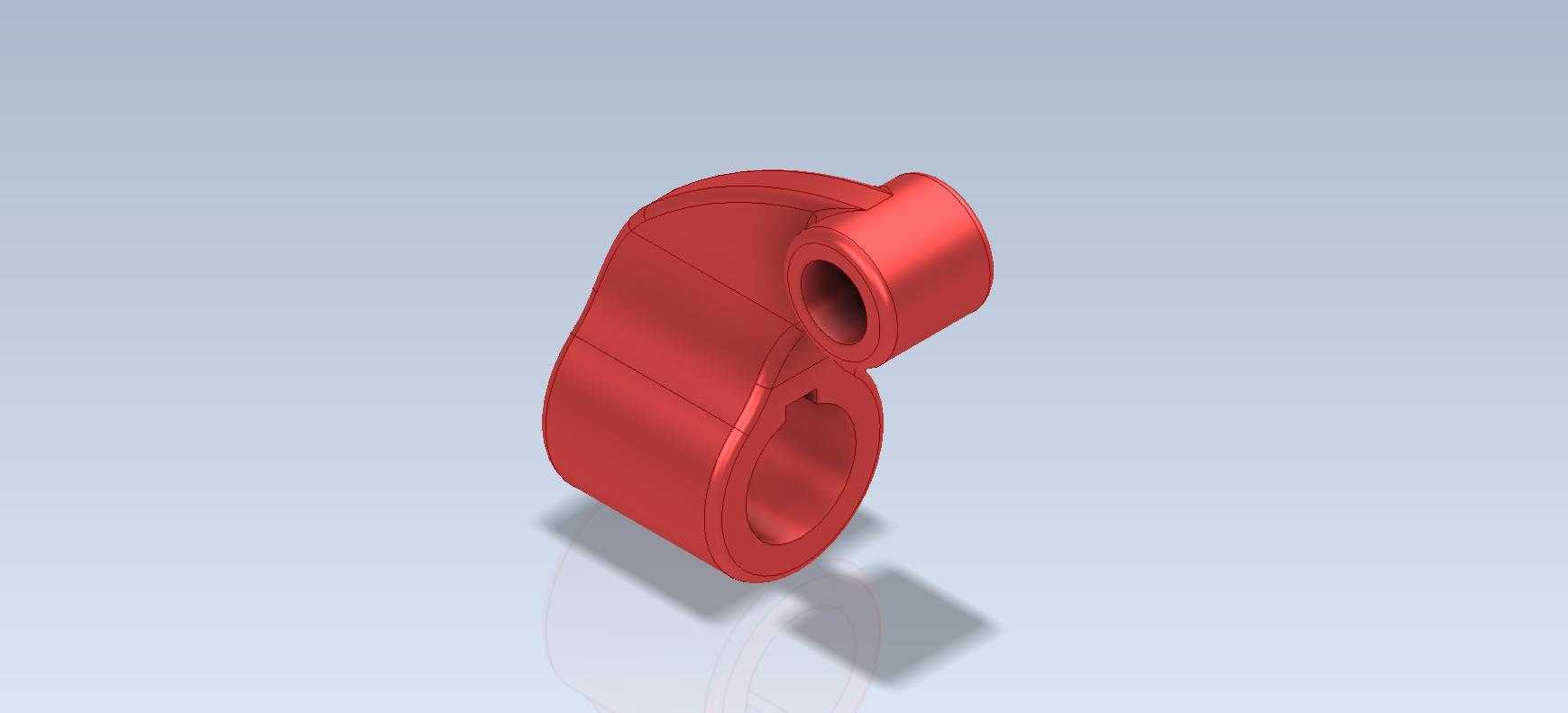

从结构细节来看,构件两端的同轴孔是核心安装基准,两个孔的轴线存在固定的空间平行偏距,孔内壁需要做铰孔级的精度控制,保证和配套销轴装配后,铰接转动无卡滞、径向旷量控制在0.02mm以内,避免长期往复摆动后出现间隙累积导致的动作轨迹偏移。中间的弯臂段采用了平滑的变截面过渡,没有直角应力集中棱边,这是因为这类摆臂在工作时会承受周期性的交变弯曲应力,平滑过渡的曲面可以把应力分散到整个臂身,不会在转角位置出现应力集中断裂的问题,臂身的厚度是根据传递扭矩的大小核算的,在保证刚度足够、受力变形量不影响动作精度的前提下,做了局部的减薄处理,既可以降低构件自身重量,减少摆动时的惯性冲击,也能节省原材料成本。

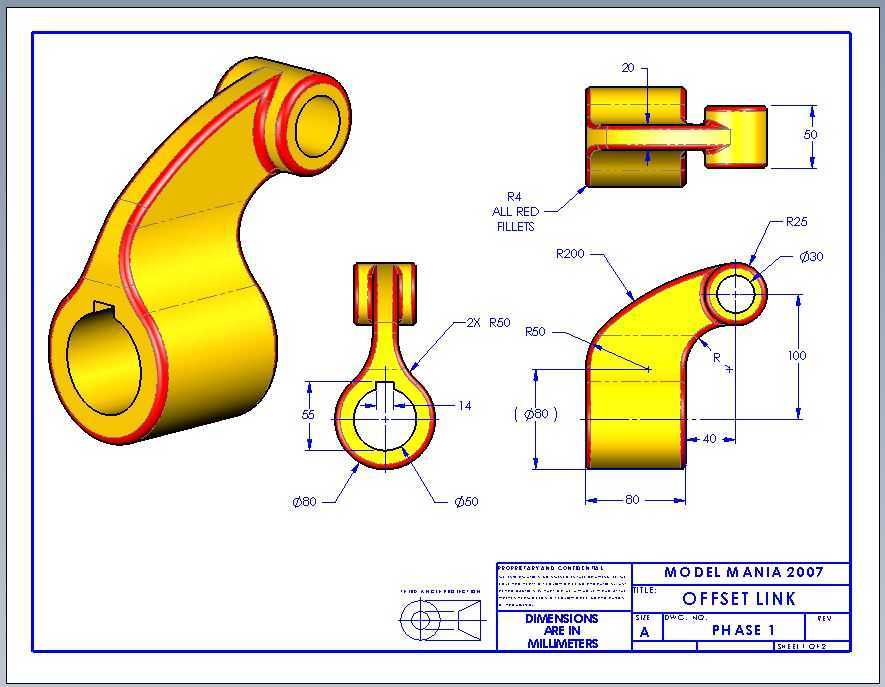

做这类构件的三维建模时,首先要确定两个铰接孔的中心距、相对空间位置,这是整个机构运动仿真的核心参数,一旦中心距出现偏差,整个连杆机构的运动轨迹就会完全偏离设计值,甚至出现卡死无法动作的问题。先绘制两端的安装孔特征,保证孔的圆柱度、端面和孔轴线的垂直度符合装配要求,再通过放样或者扫掠的方式生成中间的连接臂身,过渡曲面要做曲率连续检查,避免出现曲面褶皱导致的应力集中问题,最后在孔的两端做微小的倒角,既可以去除机加工后的毛刺,也能方便装配时销轴的导入,不会刮伤销轴表面的镀层。
实际选型应用时,要先核算构件的安装边界:两个铰接点的安装空间不能和臂身的摆动轨迹产生干涉,要预留至少2mm的安全间隙,避免设备运行时臂身和周边的机架、管线发生碰撞;孔的配合公差要根据铰接的转动频率选择,如果是每分钟往复摆动超过30次的高频工况,孔内需要加装铜套或者自润滑轴承,降低磨损速度,延长构件的使用寿命;臂身的材质一般选用45号钢做调质处理,表面做发黑防锈,如果是有轻量化要求的设备,也可以选用铝合金6061做硬质阳极氧化处理,在保证强度的前提下降低构件自重。这类构件虽然结构不复杂,但却是连杆传动机构里的核心传力零件,设计时的细节处理直接影响整套机构的运行稳定性和使用寿命,建模过程中需要反复核对安装尺寸、运动轨迹、受力变形量这些核心参数,不能只看外观造型忽略实际的工程需求。
