长条槽型安装压紧限位块结构设计

这类带长槽的块状压紧零件，在工装夹具、生产线治具、小型设备装配工位里的出镜率极高，很多做非标设计的工程师刚入行时，最先接触的可调压紧结构基本都包含这类零件。它的核心作用是在不破坏被固定件表面的前提下，提供可调整位置的压紧力，相比定距的压块，长槽结构给安装调试留足了调整余量，不用在安装板上打密集的调节孔，就能实现压紧位置的连续微调，不管是小批量多品种的工装切换，还是设备装配时的公差补偿，都能省不少现场调整的功夫。

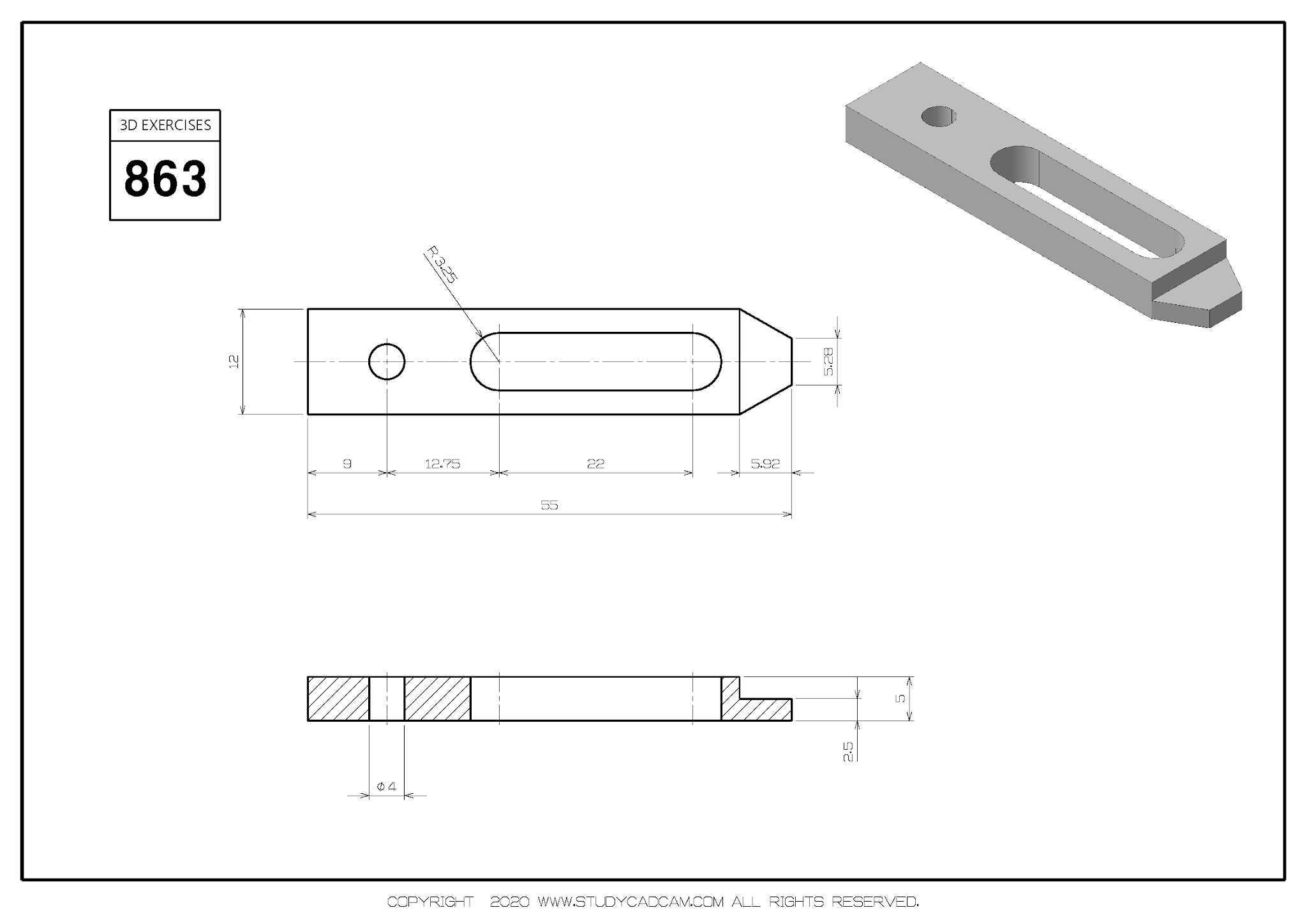

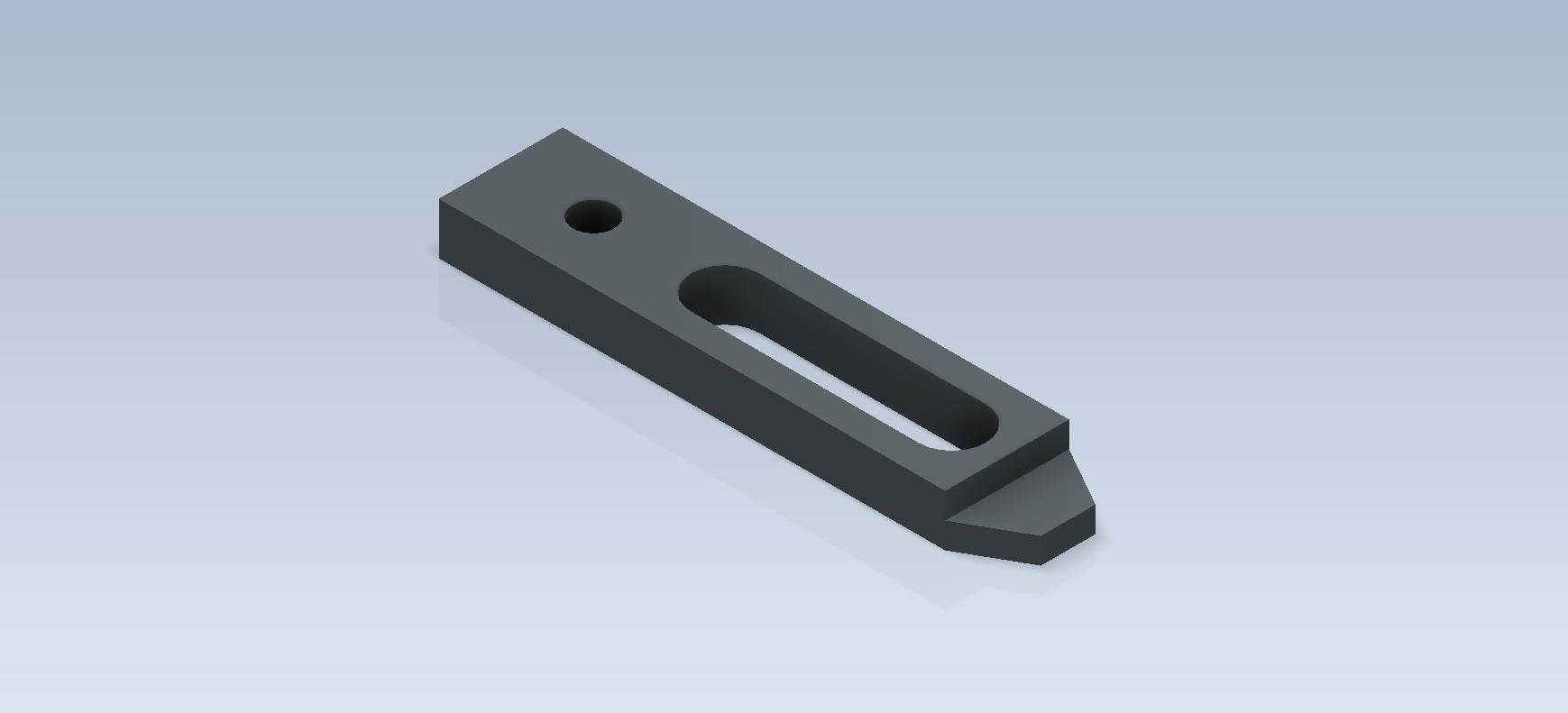

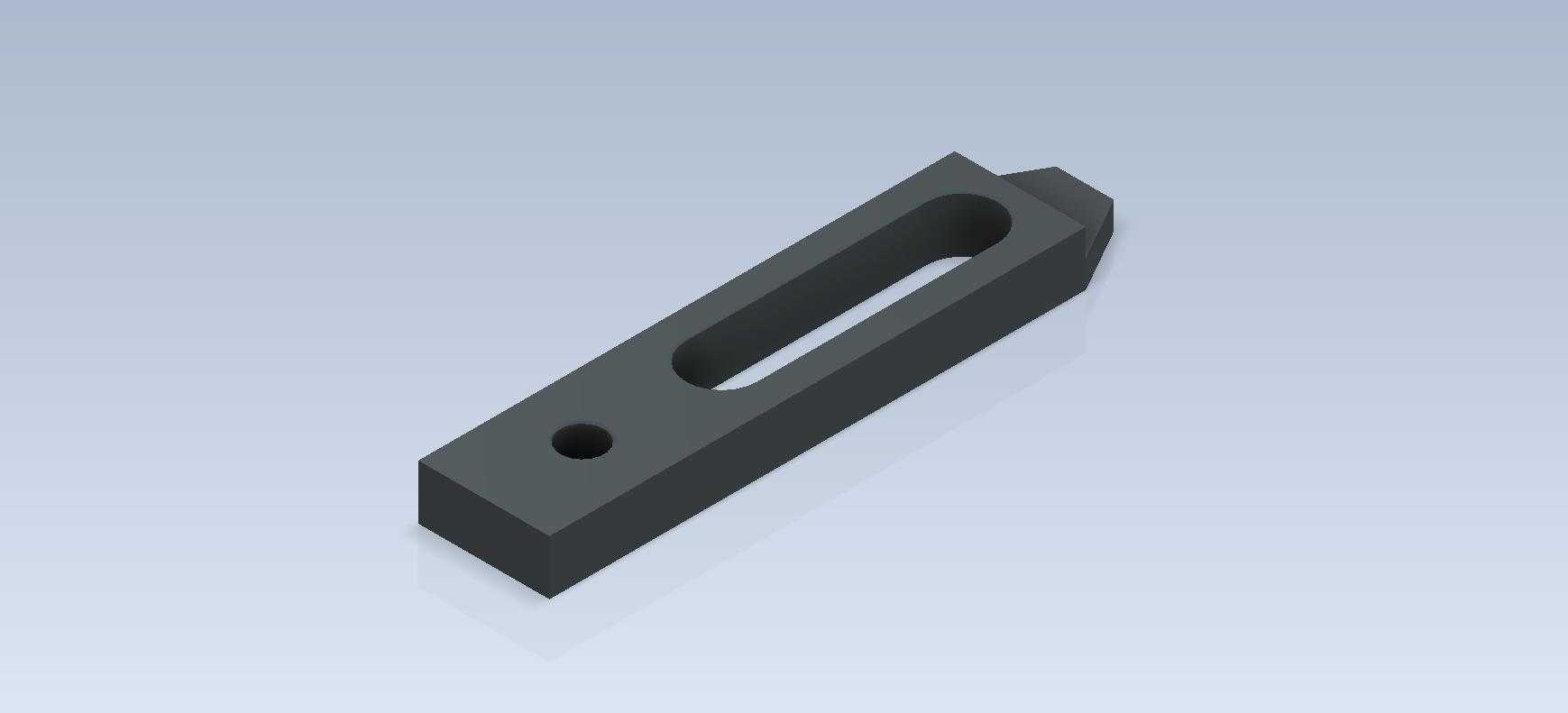

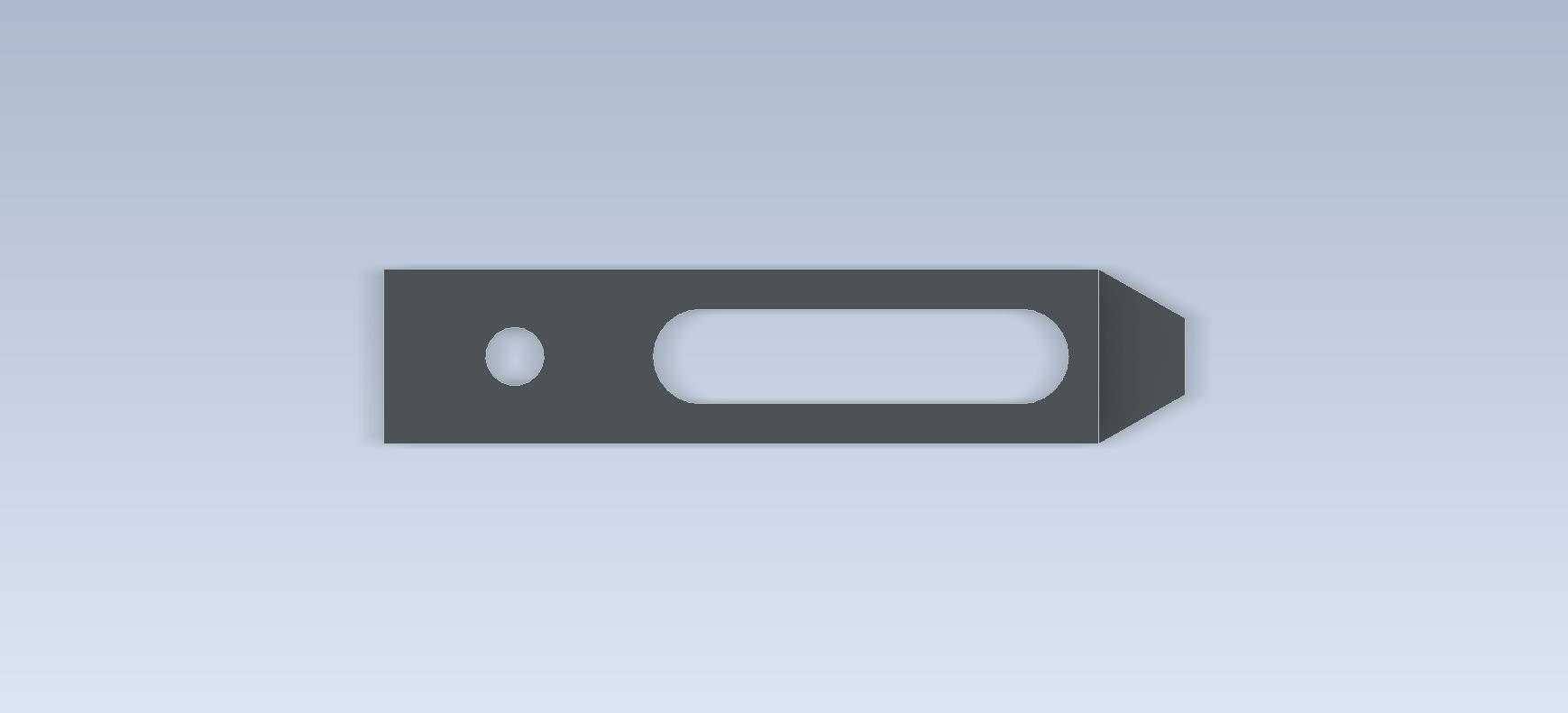

从结构细节来看，零件主体为长方体构型，一端做了斜切收头，这个斜角不是随意设计的造型，一方面是避让相邻的运动部件，避免压块在调整位置时和周边的螺栓、凸台发生干涉，另一方面在部分快速压紧场景里，斜角可以作为导向面，配合凸轮压头或者快速夹钳时，能让压紧动作更顺滑，不会出现直角边卡滞的问题。零件上的长圆孔是整个结构的核心功能特征，槽宽匹配常用的内六角圆柱头螺栓杆径，槽的长度方向和零件长边平行，调整时松开固定螺栓，就能沿着槽的方向滑动整个压块，调整到合适压紧位置后再拧紧螺栓即可，不需要完全拆下螺栓就能完成位置调整，现场操作效率比圆孔压块高很多。长槽旁的小圆孔是辅助定位孔，当压紧位置确定后，可以在这个孔里装入定位销，避免设备运行过程中因为振动导致压块移位，尤其是在有往复冲击的工位上，单靠螺栓摩擦力固定长期使用容易出现滑移，加配定位销后能大幅提升固定可靠性。

设计这类零件的时候，首先要确认安装边界：零件的厚度要匹配常用的螺栓头沉台高度，如果是直接压在工件表面，厚度一般不小于8mm，避免拧紧螺栓时压块出现弯曲变形；长槽的两端要做R角过渡，R角半径和槽宽的一半保持一致，一方面是加工时铣刀可以直接走刀成型，不用额外做清根工序，降低加工成本，另一方面也能减少槽端的应力集中，避免压块在受侧向力时从槽端开裂。零件的底面要做平面度要求，一般控制在0.05mm以内，保证和安装基面完全贴合，如果底面不平，拧紧螺栓时压块会出现翘曲，实际压紧力会大打折扣，长期使用还会导致螺栓受剪切力断裂。斜切端的角度一般取30度到45度之间，角度太小会导致端部强度不足，角度太大又起不到避让导向的作用，具体角度要根据相邻部件的轮廓来确定，保证在整个调整行程内，斜切面都不会和周边零件发生刮擦。

实际应用场景里，这类压块常和T型槽螺栓、法兰面螺母配合使用，用在机床工作台的工件装夹、自动化线的工件定位挡块、工装板的附件固定等位置。比如在小型数控铣的工作台上装夹异形工件时，几个这类压块配合不同长度的螺栓，就能避开工件的加工区域，从侧面或者端面把工件压紧，不会像通用平口钳那样限制工件的外形尺寸；在皮带线的侧边安装导向挡条时，用这类压块固定挡条，后期调整皮带跑偏的时候，只需要松开螺栓滑动压块位置，就能微调挡条和皮带的间隙，不用重新打孔安装。选材方面，常规工况下用45号钢做调质处理就能满足强度要求，表面发黑处理提升防锈能力，如果是用在有腐蚀的环境里，可以换成304不锈钢材质，要是需要频繁调整压紧位置的场景，还可以在长槽的接触面上加淬火处理，提升耐磨性能，避免长期滑动导致槽宽变大、定位精度下降。

做三维建模的时候，要注意长槽的拔模方向和加工基准保持一致，所有棱边都要做0.5mm的倒角，去除加工毛刺，避免安装时割手，也能减少应力集中。小圆孔的位置要距离长槽边缘至少2倍孔径的距离，避免孔和槽之间的壁厚太薄，受力时出现开裂。零件的整体长度要根据调整行程来确定，一般要保证在最小压紧位置时，螺栓在长槽内的啮合长度不小于螺栓直径的1.5倍，保证螺纹连接的强度。很多新手设计这类零件时容易忽略长槽的端部余量，把槽开得太靠近零件端部，导致拧紧螺栓时端部出现开裂，或者把槽宽设计得和螺栓直径一样大，没有留0.2到0.5mm的间隙，导致滑动调整时卡滞，这些细节都是实际加工装配中容易踩的坑，建模时就要提前考虑到加工和装配的工艺性，不能只看造型是否符合预期。
