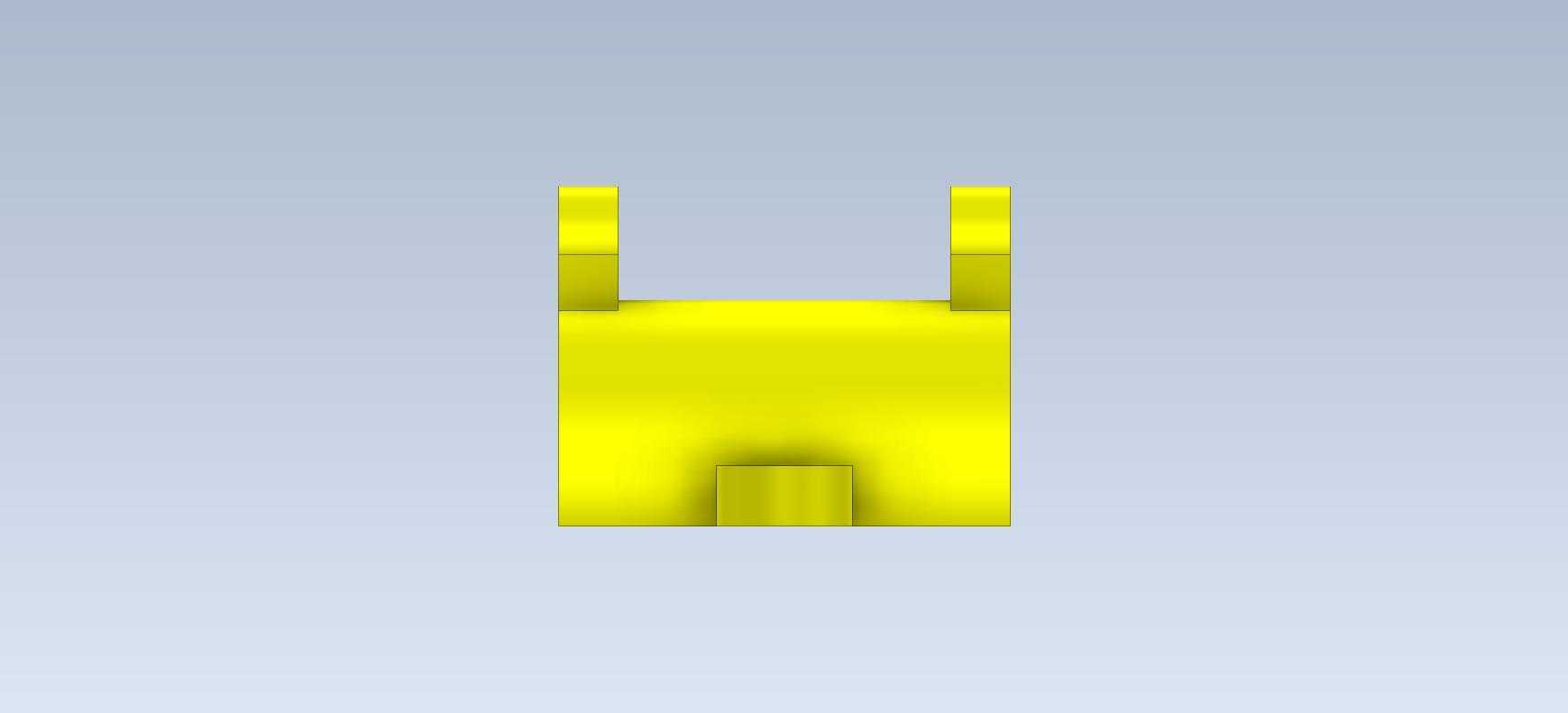

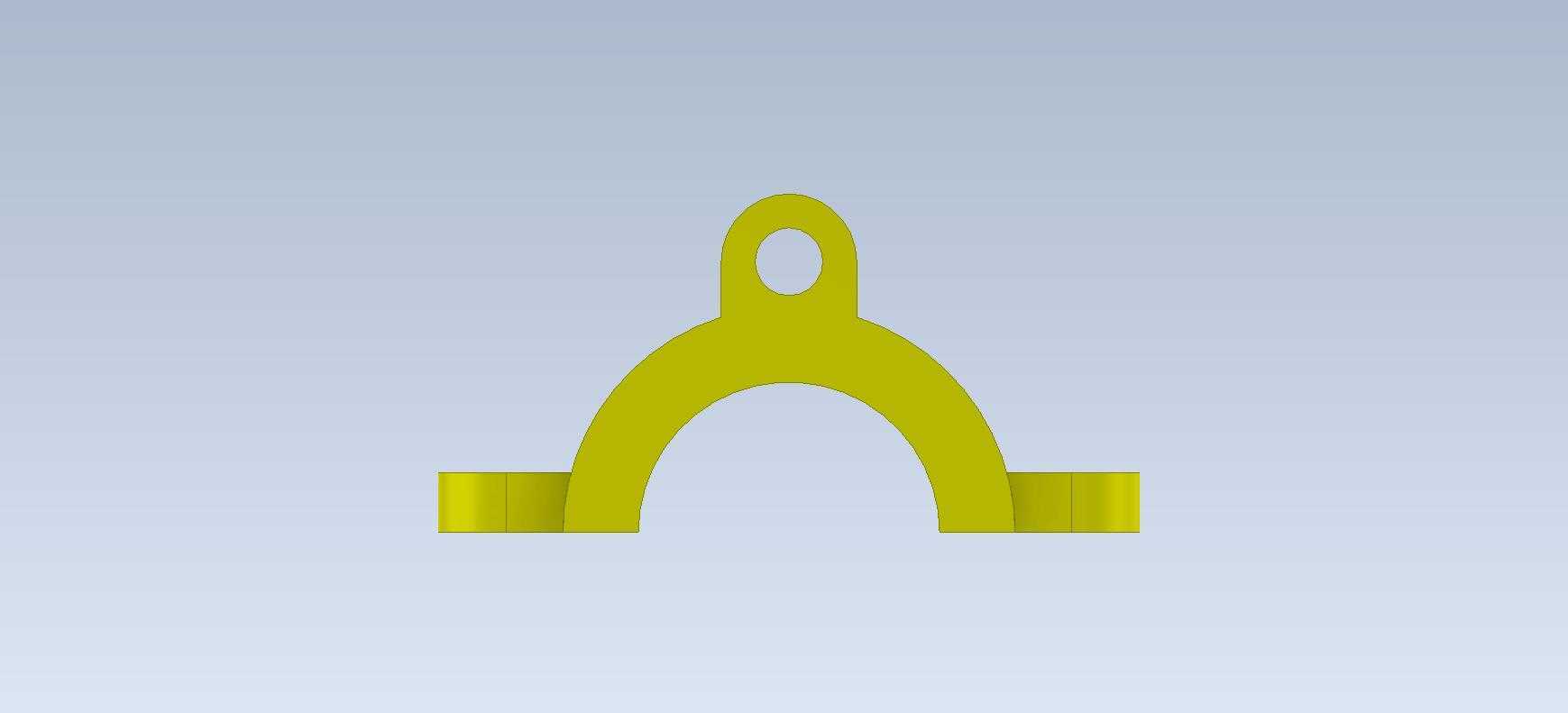

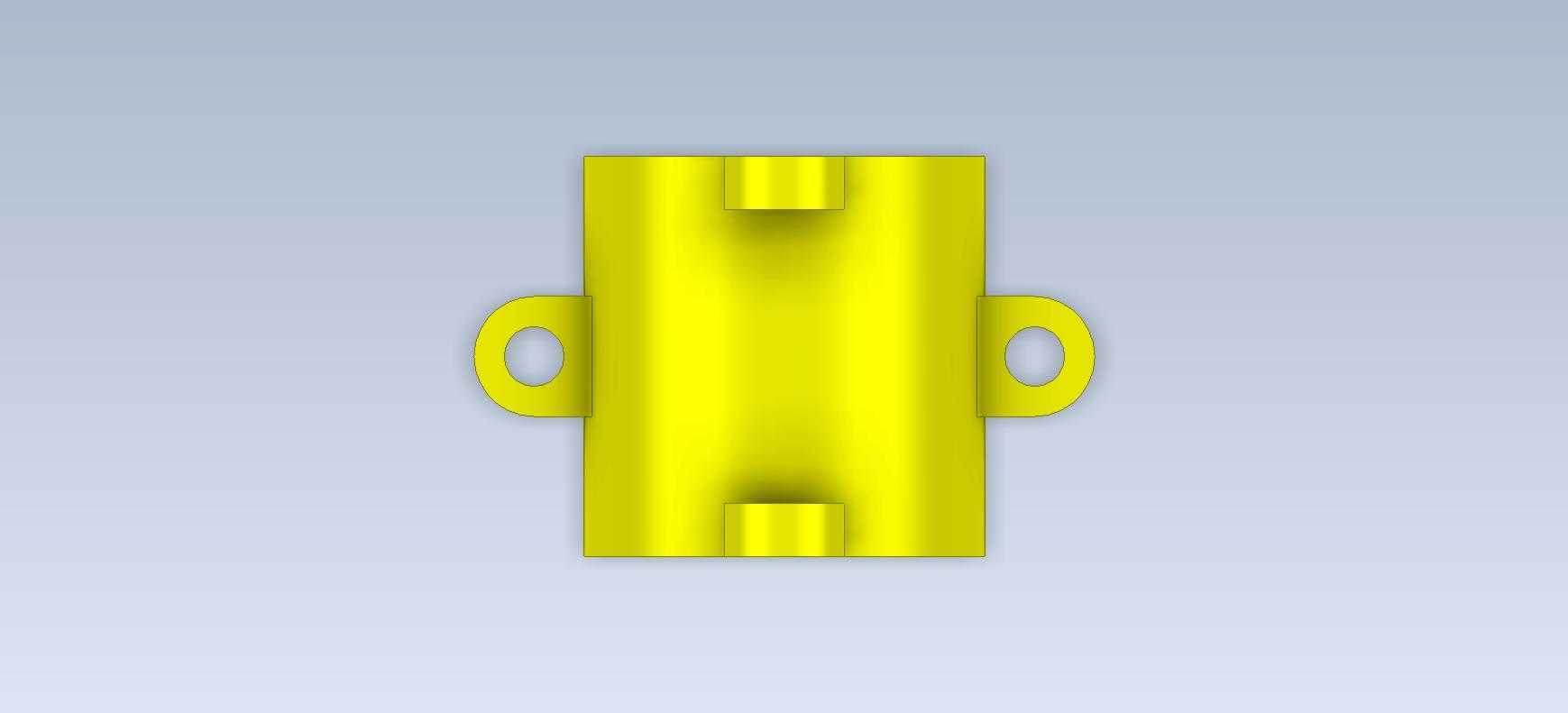

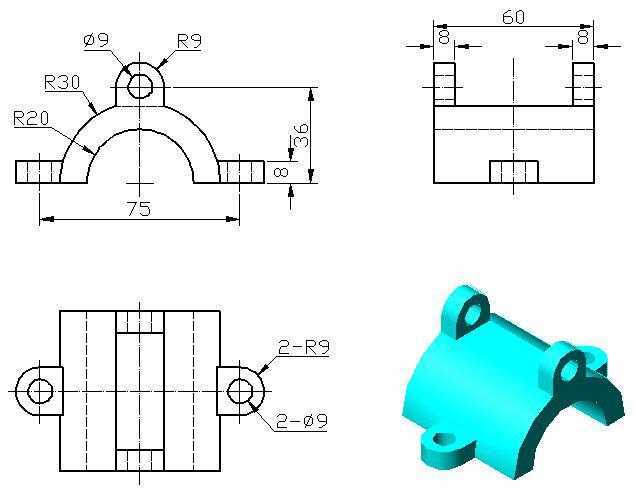

这类半圆抱箍式固定支座,在工业管线布设、小型机电设备装夹场景里应用十分普遍,日常做设备改造、管线排布时经常会用到这类结构,核心作用是抱紧圆柱形的杆件、管线或者轴类部件,通过自身的安装耳实现与机架、安装面的刚性连接,避免被固定件出现径向窜动或者周向转动。从结构形态来看,主体采用半圆弧的包容式设计,圆弧面的曲率需要和被抱紧的工件外径做匹配,实际设计时通常会预留0.1到0.3毫米的装配间隙,方便安装时的对位调整,同时抱紧后通过螺栓锁紧产生的径向抱紧力,能保证足够的静摩擦力,抵消设备运行时产生的振动载荷,防止连接松脱。

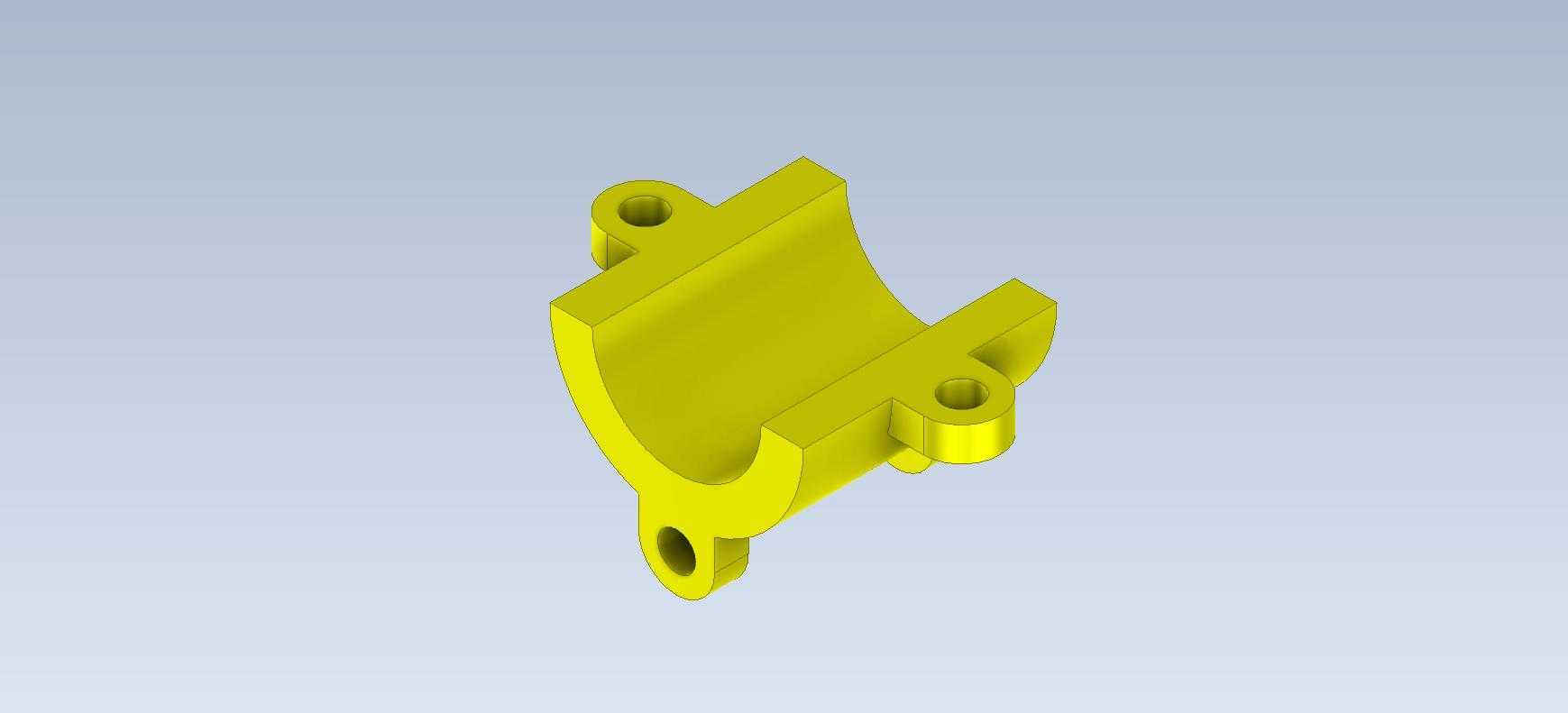

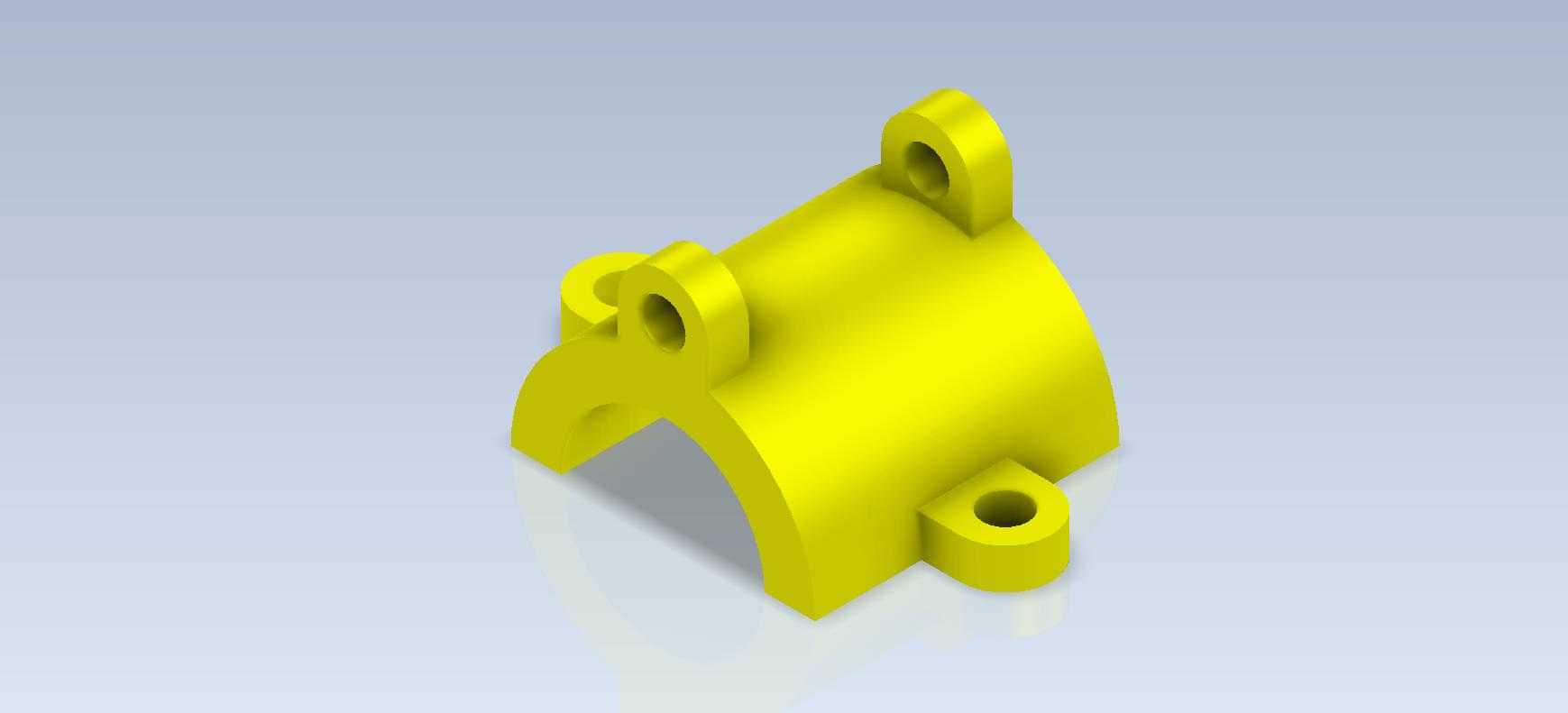

三个带通孔的安装耳分布在结构的不同位置,其中两个耳位分布在半圆弧的开口侧,一个耳位布置在圆弧的顶端,这种非对称的耳位布局是为了适配不同方向的安装固定需求:当需要从侧面锁紧时,可以使用开口侧的两个耳位配合另一半抱箍形成完整的环形抱紧结构;当需要直接固定在平面安装基座上时,顶端的耳位可以配合侧面的耳位形成三点支撑,相比两点固定的结构抗倾覆能力更强,能承受更大的侧向冲击力。安装耳上的通孔采用沉孔设计,实际选型时通孔直径要比配套的安装螺栓大0.5毫米左右,补偿安装面的加工误差,避免螺栓装配时出现别劲的情况,沉孔的深度要保证螺栓头锁紧后不会突出安装面,防止和周边其他零部件产生运动干涉。
设计这类结构的时候,首先要确定被抱紧件的外径尺寸,以此来确定主体半圆的内弧曲率半径,圆弧的轴向宽度要根据承载载荷来计算:如果是固定轻型的传感管线,宽度做到被固定件直径的0.8倍即可满足强度要求;如果是固定有振动的小型动力部件,宽度需要做到被固定件直径的1.2到1.5倍,增大接触面积分散抱紧应力,避免局部应力集中压伤被固定件的表面。安装耳的厚度要和主体壁厚保持一致,耳位和主体圆弧的衔接处要做圆角过渡,圆角半径不小于壁厚的0.3倍,避免注塑或者机加工时出现应力集中,在长期受载的情况下出现开裂问题。
从安装边界来看,这类结构的整体外轮廓尺寸要比半圆弧的外径大出两个安装耳的厚度,在做整机布局的时候,需要在安装位置预留出螺栓装配的操作空间,尤其是开口侧的两个耳位,要预留出扳手拧紧的操作间隙,避免装配时工具无法到位。圆弧的内表面不需要做过高的表面粗糙度处理,Ra3.2的精度就可以满足抱紧摩擦力的需求,如果是需要固定表面光滑的轴类零件,可以在内弧面增加浅的防滑纹路,进一步提升抱紧的可靠性,不会因为长期振动出现滑移。
实际应用中,这类结构常用来固定小型气动管路、传感器线缆护套、小型电机的输出轴防护套,也可以用在小型输送设备的导杆固定位,相比整环式的抱箍结构,这种半开放的结构安装时不需要从杆件的端部穿入,可以直接在杆件的任意位置定位锁紧,后期维护调整的时候也不需要拆卸杆件两端的其他部件,只需要松开安装耳上的螺栓就可以调整固定位置,现场装配的灵活性更高。结构的壁厚设计要兼顾强度和轻量化,采用塑料材质制作时壁厚通常取3到5毫米,如果采用金属压铸或者机加工制作,壁厚可以取2到3毫米,既可以满足常规工况下的强度要求,也不会造成材料的浪费。在做三维建模的时候,要注意安装耳通孔的同轴度,配对使用的两个抱箍耳位孔要保证同轴,避免装配时螺栓无法顺利穿过,圆弧面和安装耳的衔接处要做拔模处理,如果是采用注塑工艺生产,拔模角度取1到1.5度即可,方便成型后的脱模。
