手持式冰锥手动穿刺工具三维结构设计

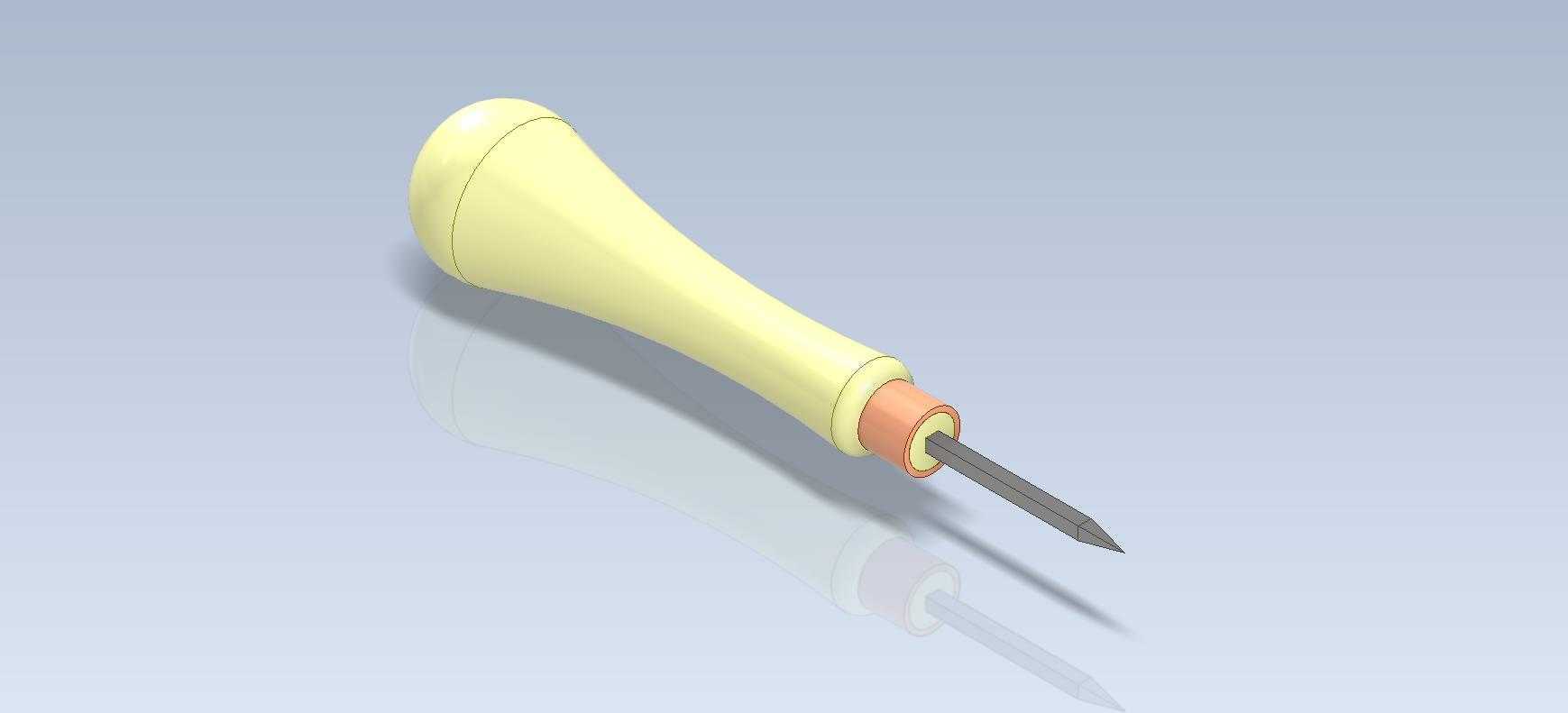

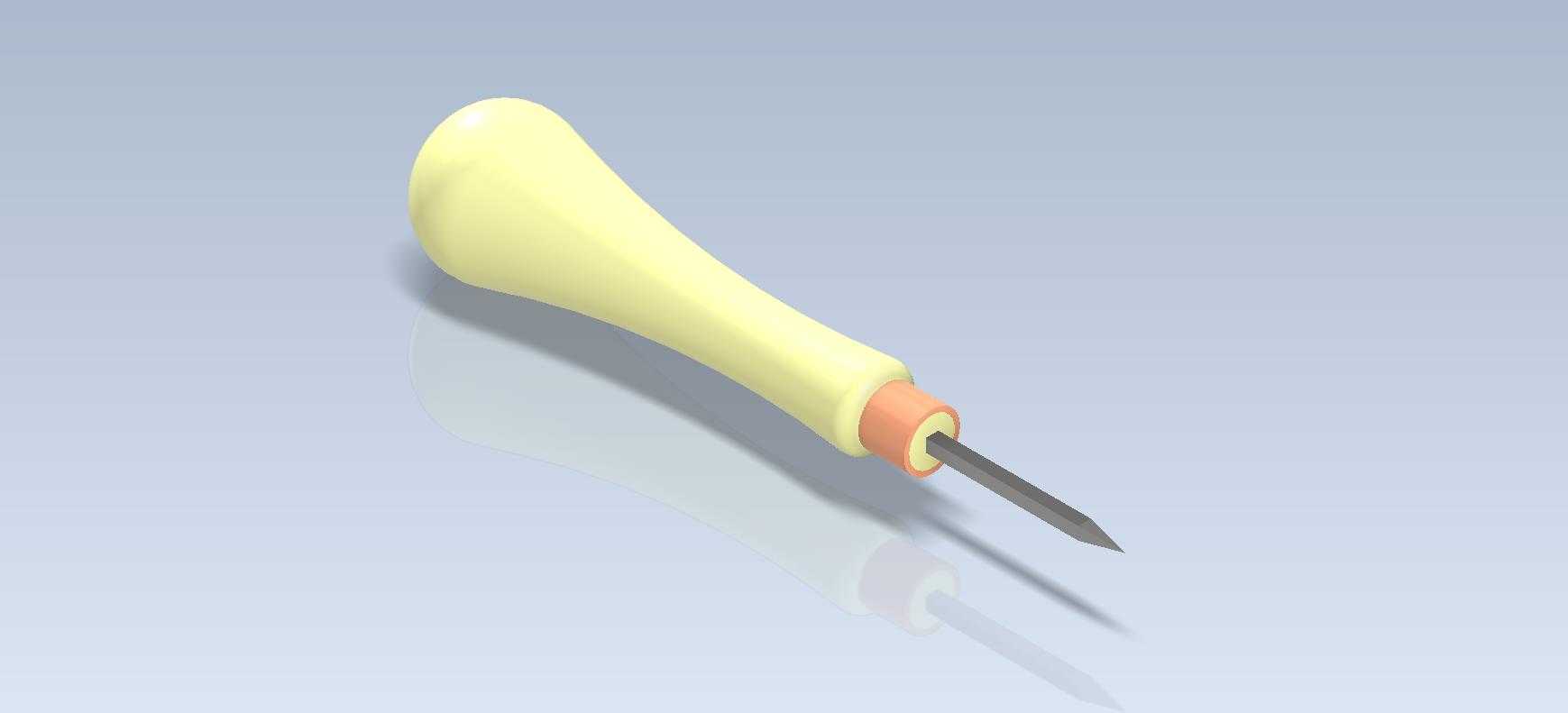

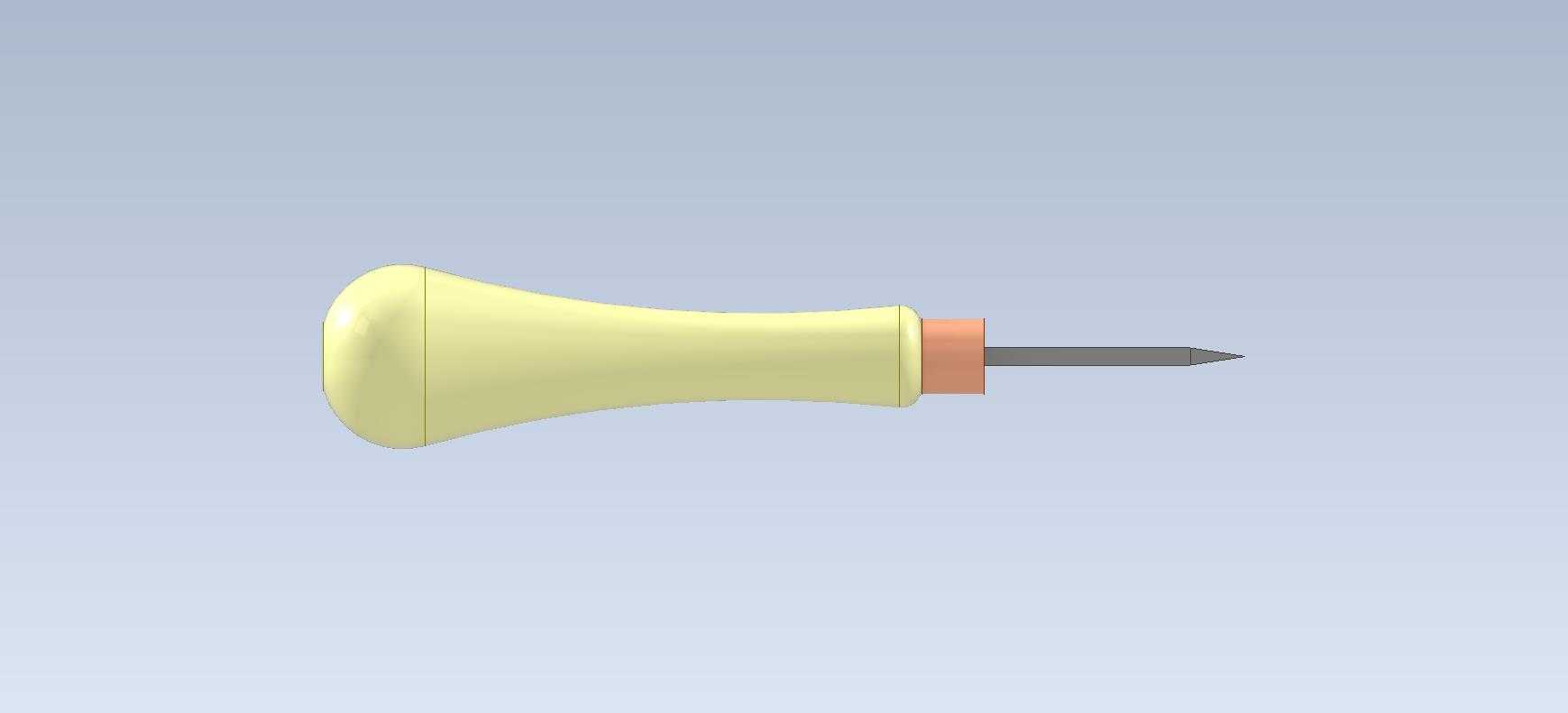

　　这款手动穿刺工具的设计，最初是针对低温冰面作业场景的实际需求展开的，在户外冰面勘探、冰上救援辅助、冷链仓储冰体破除这类场景里，作业人员往往需要一款握持顺手、穿刺发力稳定的小型手持工具，不需要额外动力源，依靠手部施力就能完成薄冰层穿刺、冰面定位标记这类操作。从结构拆分来看，整个工具分为握持手柄、过渡衔接段、金属穿刺杆三个核心部分，手柄部分采用了符合人体工学的水滴形膨大造型，从靠近衔接段的位置向尾端逐步放大曲率，这种造型设计并非单纯为了美观，而是考虑到作业时手掌的包裹受力状态——当使用者向前发力穿刺时，膨大的尾端能够贴合掌根位置，分散反作用力带来的局部压强，避免长时间作业出现手掌硌伤的问题，同时手柄表面做了光面圆弧过渡，没有突兀的棱角，即便戴着手套操作也能顺畅调整握持角度。

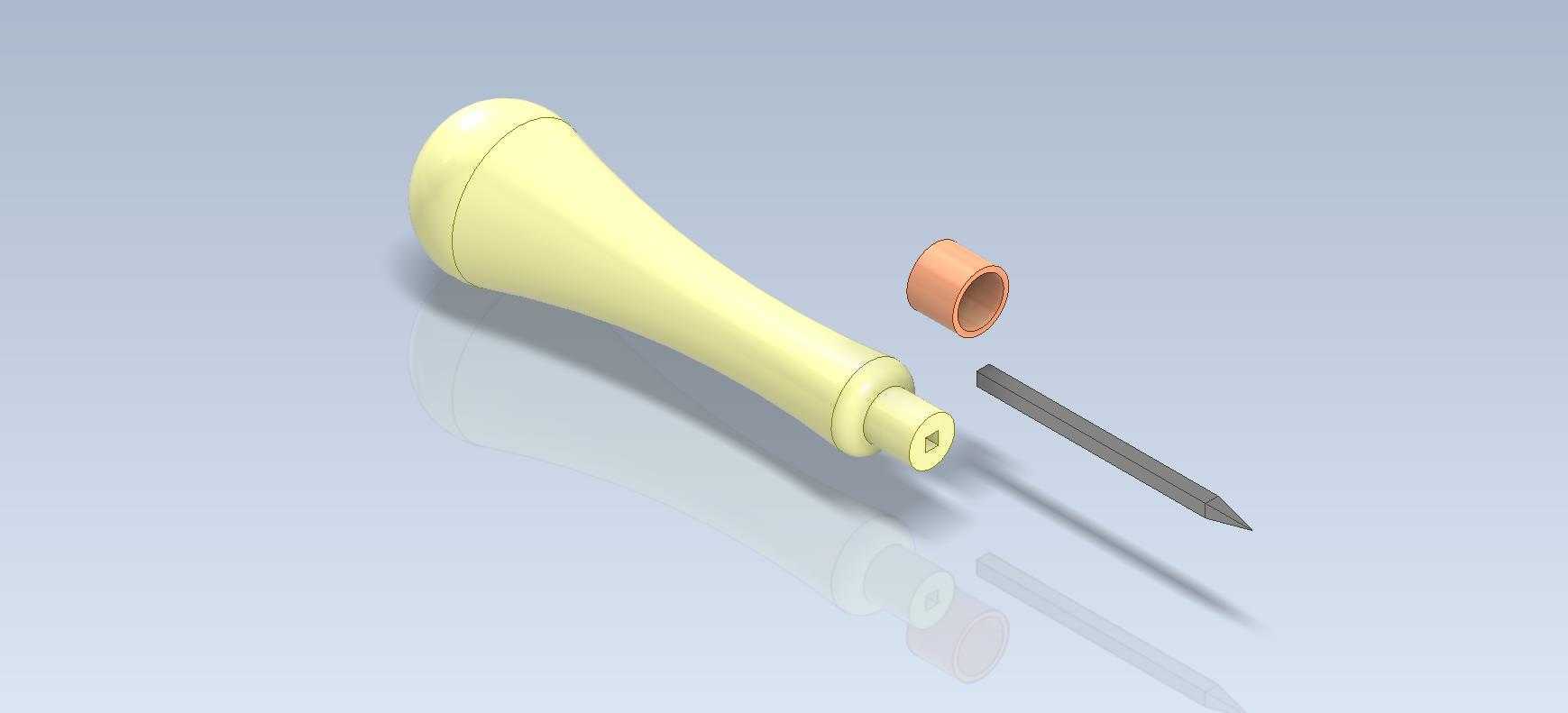

　　衔接段采用了阶梯式的限位结构，金属杆插入手柄内部的部分做了滚花处理，配合过盈装配的工艺，能够避免穿刺受力时金属杆出现转动或者滑脱的问题，衔接位置的橙色环形挡圈除了视觉区分作用外，还能在装配时起到定位标识的作用，确保金属杆的插入深度符合设计要求，不会出现装配不到位导致的受力断裂风险。前端的金属穿刺杆采用了渐缩的锥形设计，尖端做了小角度的磨尖处理，在穿刺冰面时能够有效降低接触面积，提升初始穿刺的压强，不需要施加过大的轴向力就能刺入冰体，杆身的直径从尖端向衔接段逐步加粗，保证刺入冰体后杆身有足够的抗弯折强度，即便遇到冰下夹杂的硬质杂质，也不会出现杆身弯曲变形的问题。

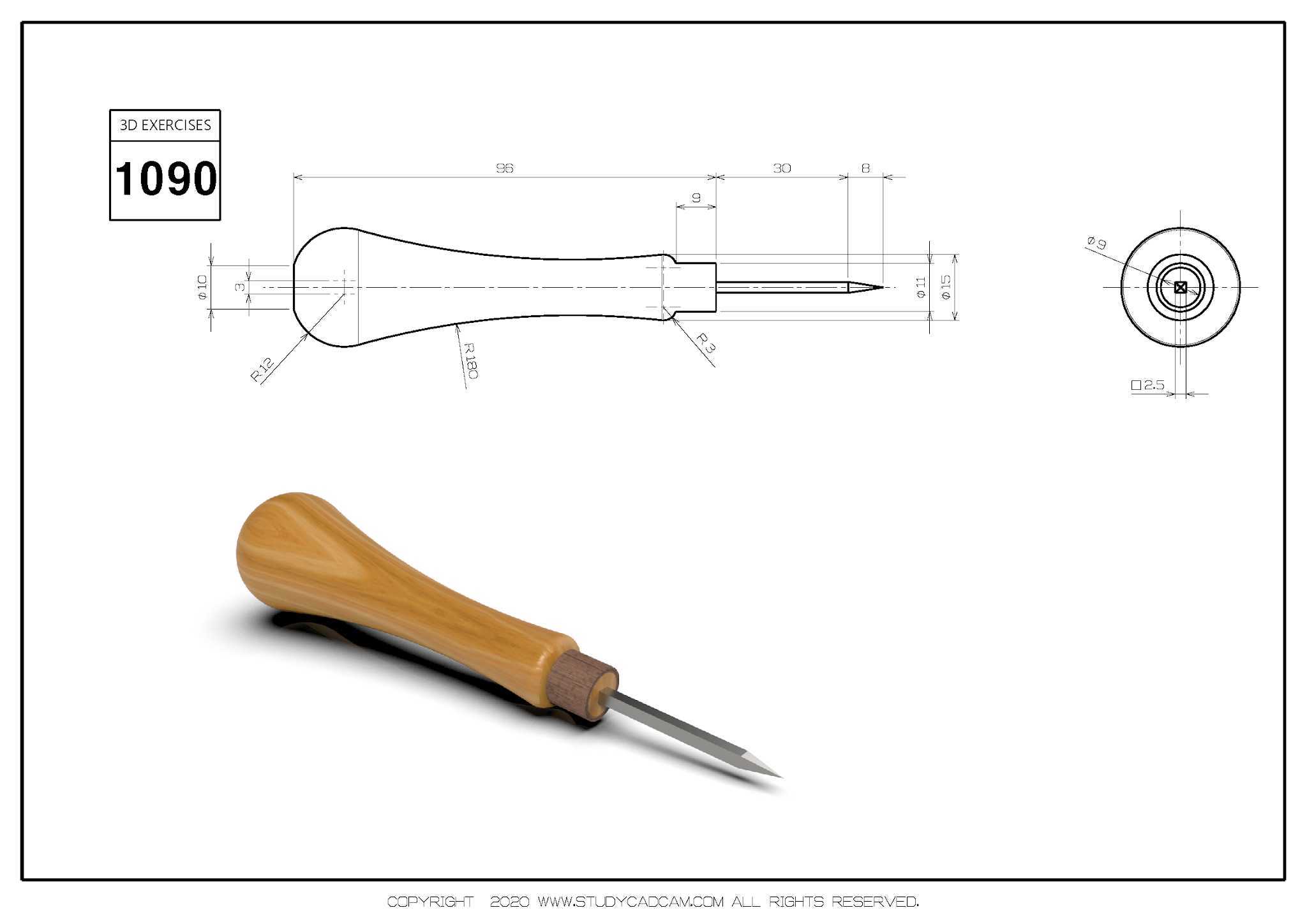

　　从安装边界和尺寸适配的角度来看，整个工具的总长度控制在单手握持的舒适区间内，手柄的最大直径适配成年人手掌的握持围度，不需要额外加装辅助握套就能直接使用，金属杆的外露长度经过反复验证，既能够保证足够的穿刺深度满足常规作业需求，又不会因为杆身过长导致受力时出现晃动偏斜。在实际使用场景中，这款工具除了冰面作业外，也可以适配软质包装开孔、轻质材料穿刺标记这类轻型作业需求，手柄的绝缘材质属性也让它能够胜任低压环境下的辅助穿刺操作，不会出现导电的安全隐患。

　　设计过程中特意规避了多余的结构件，整个产品没有额外的可拆卸小零件，避免了户外作业时零件脱落丢失的问题，整体结构一体化程度高，后期维护只需要定期检查金属杆的紧固状态和尖端磨损情况即可，当尖端磨损到一定程度时，只需要重新修磨尖端角度就能恢复使用性能，不需要整体更换工具。从建模的角度来看，手柄部分的曲面构建采用了多段曲率连续的样条曲线放样生成，确保整个手柄表面没有曲率突变的位置，握持时不会出现局部硌手的应力集中点，金属杆和手柄的装配位置做了0.1mm的装配间隙预留，既能够保证装配时的顺畅度，又不会因为间隙过大导致装配后出现松动晃量。在受力仿真验证阶段，针对轴向穿刺的最大受力工况做了静力学校核，手柄材质选用常见的硬质工程塑料，能够承受常规作业下的轴向冲击力，不会出现手柄开裂的问题，金属杆选用常见的中碳钢材质，表面做防锈处理，适应低温潮湿的冰面作业环境，避免短时间内出现锈蚀影响使用寿命。
