AutodeskInventor基础练习机械支座结构

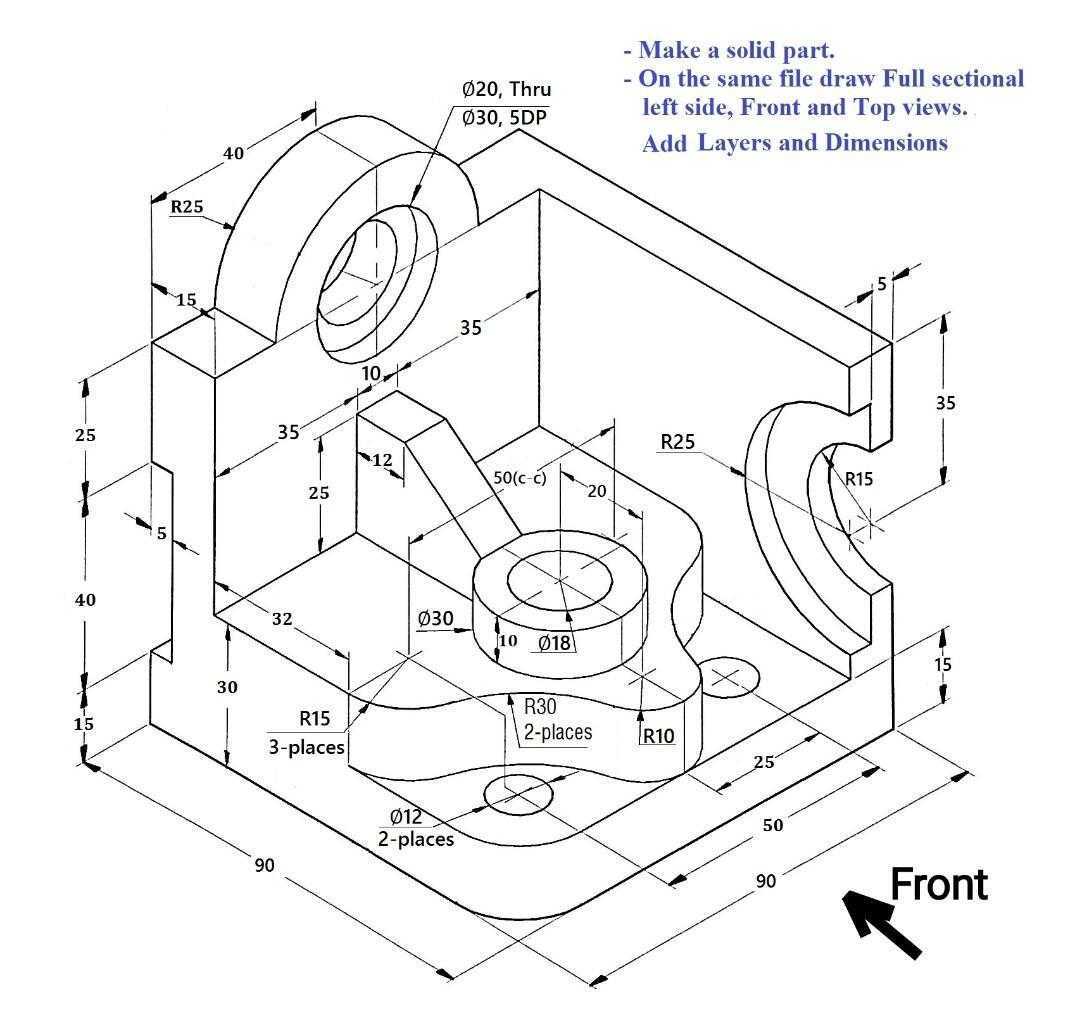

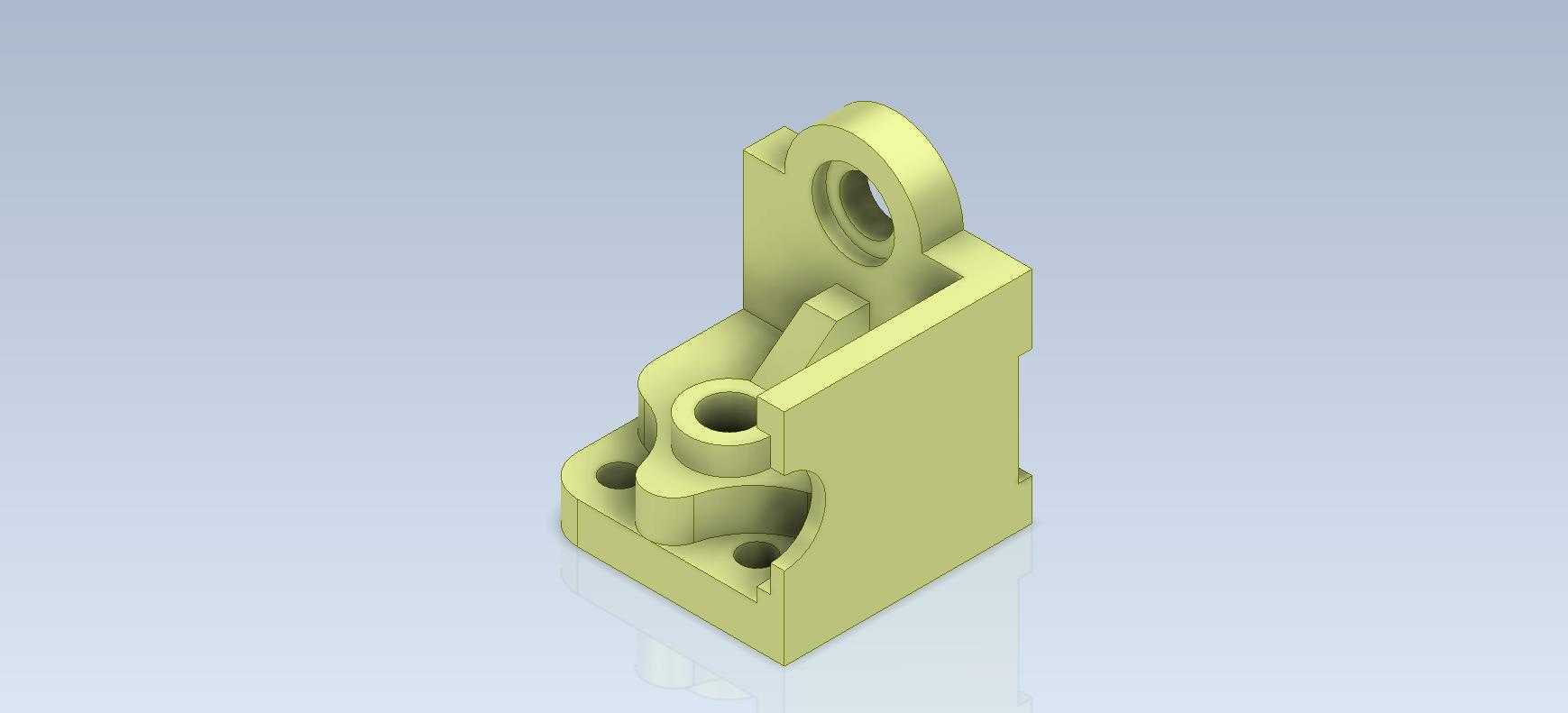

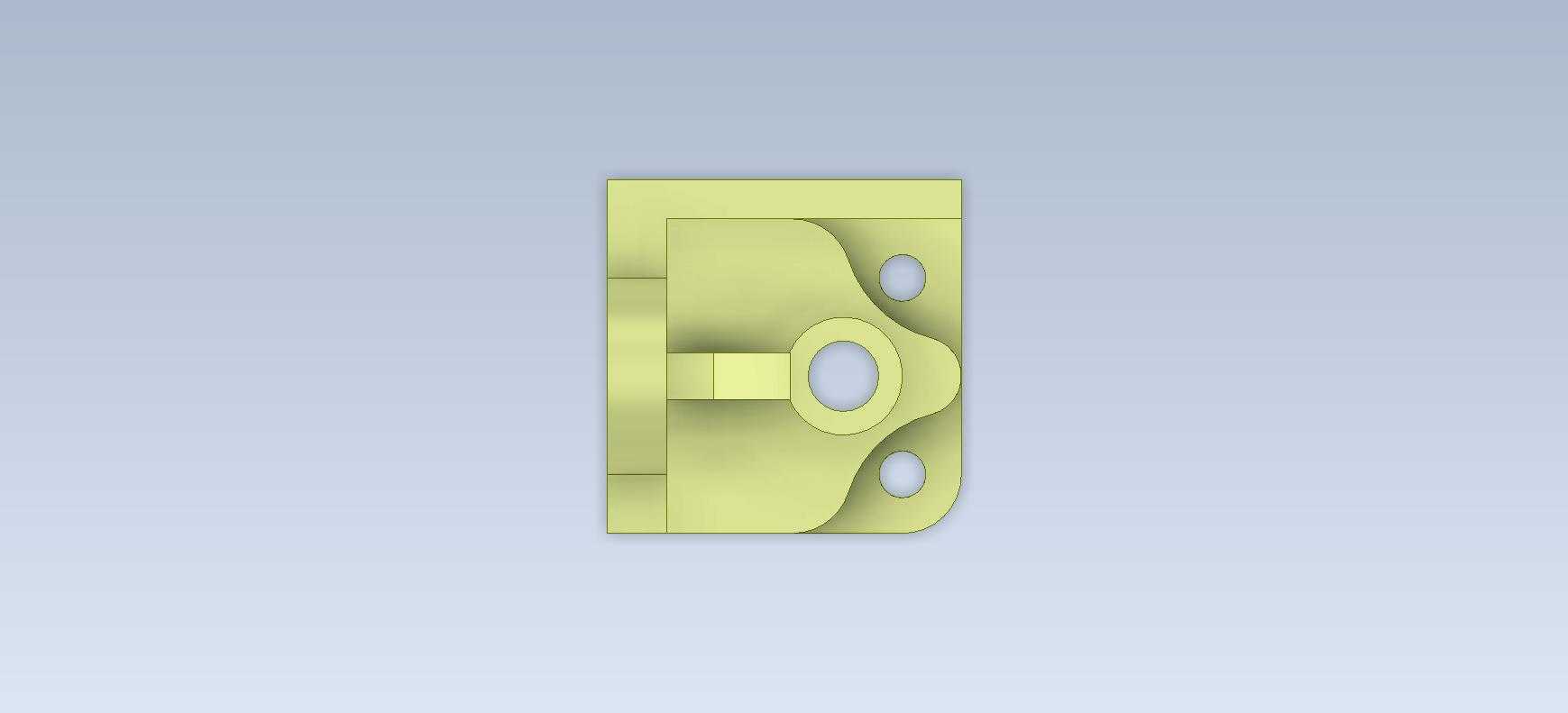

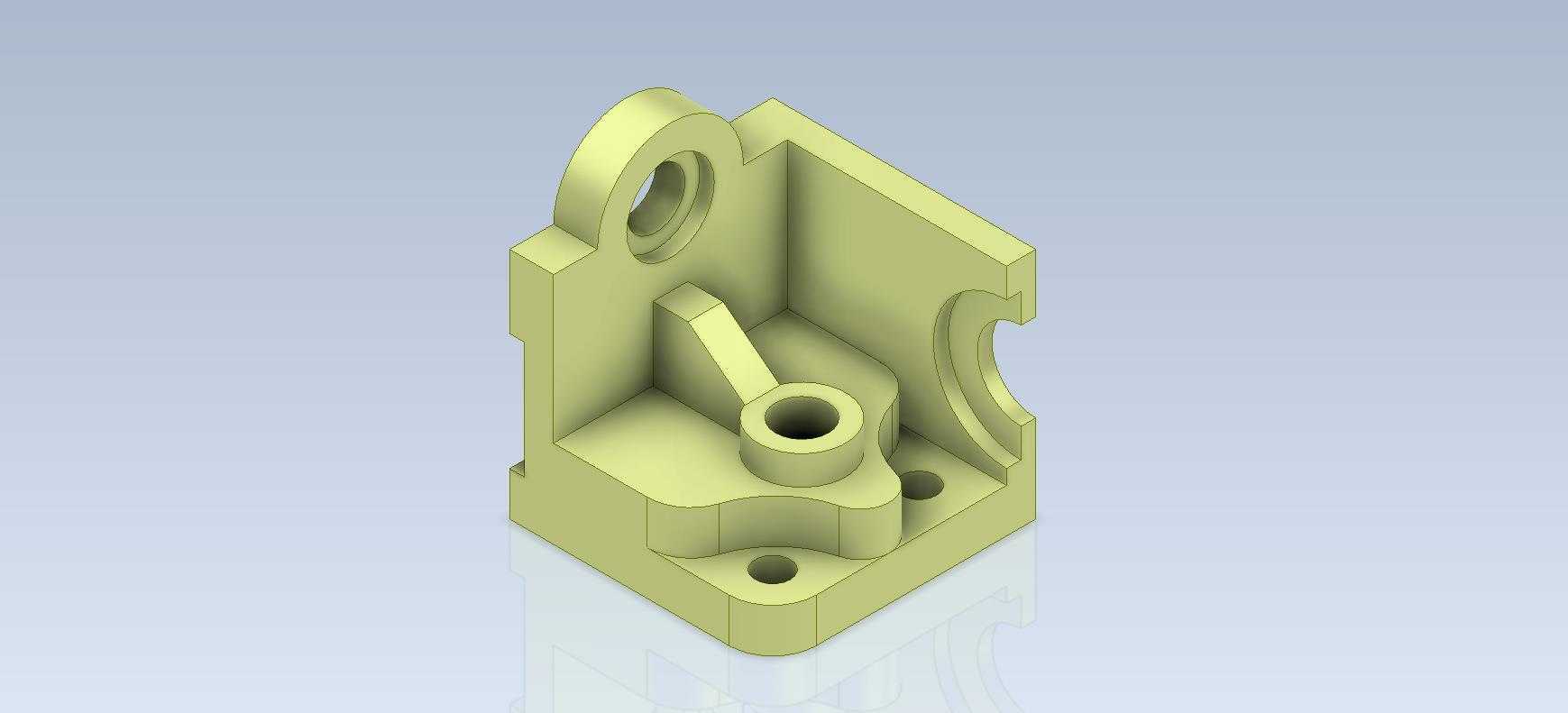

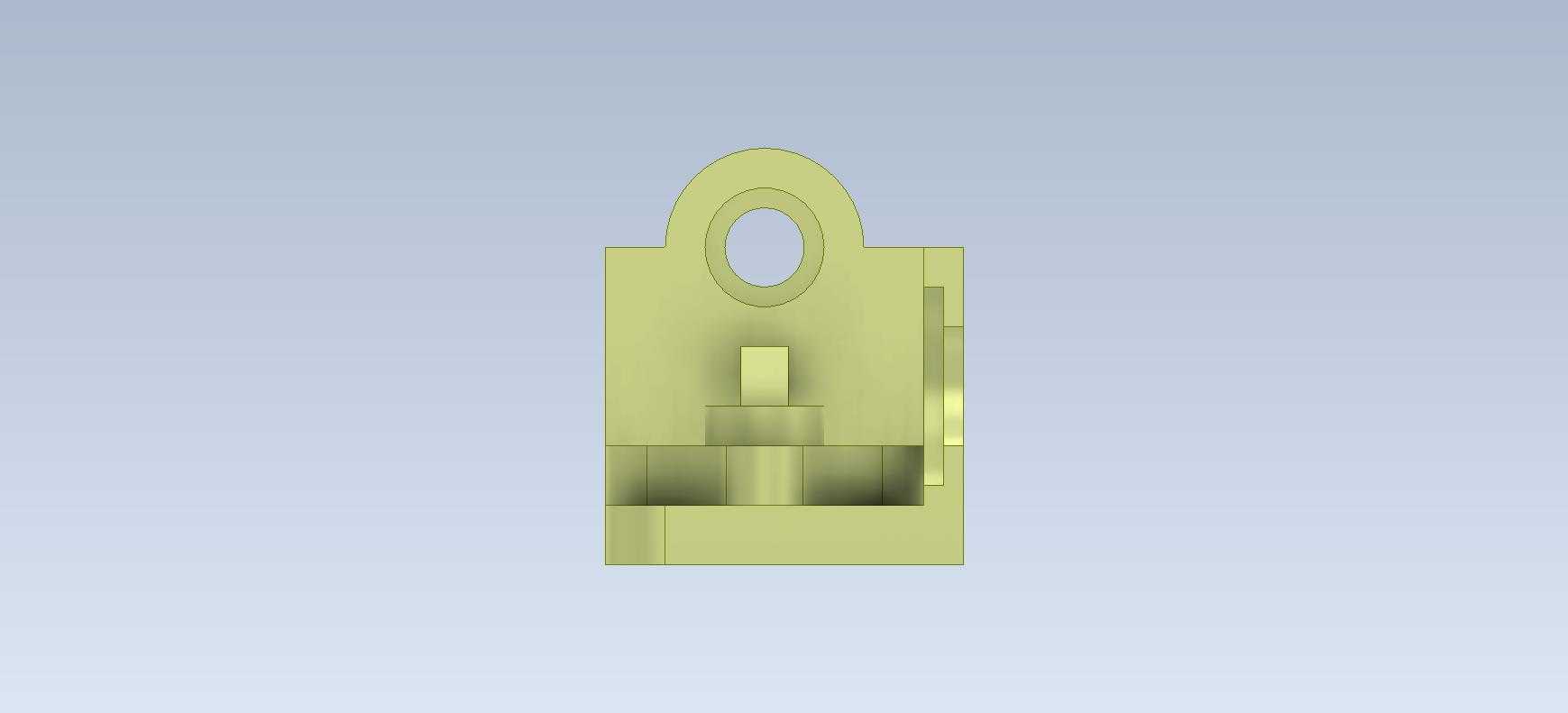

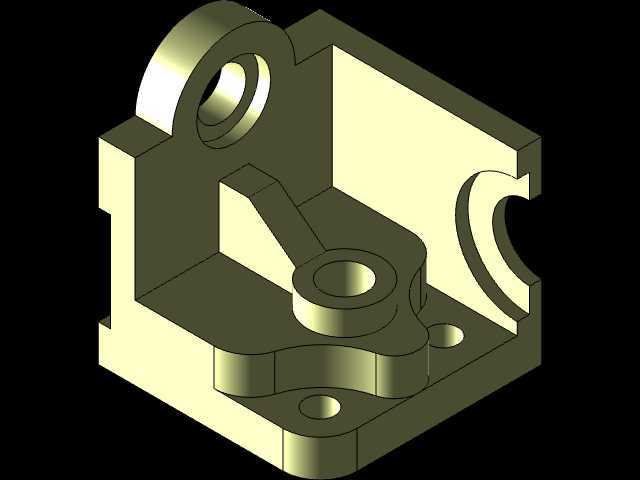

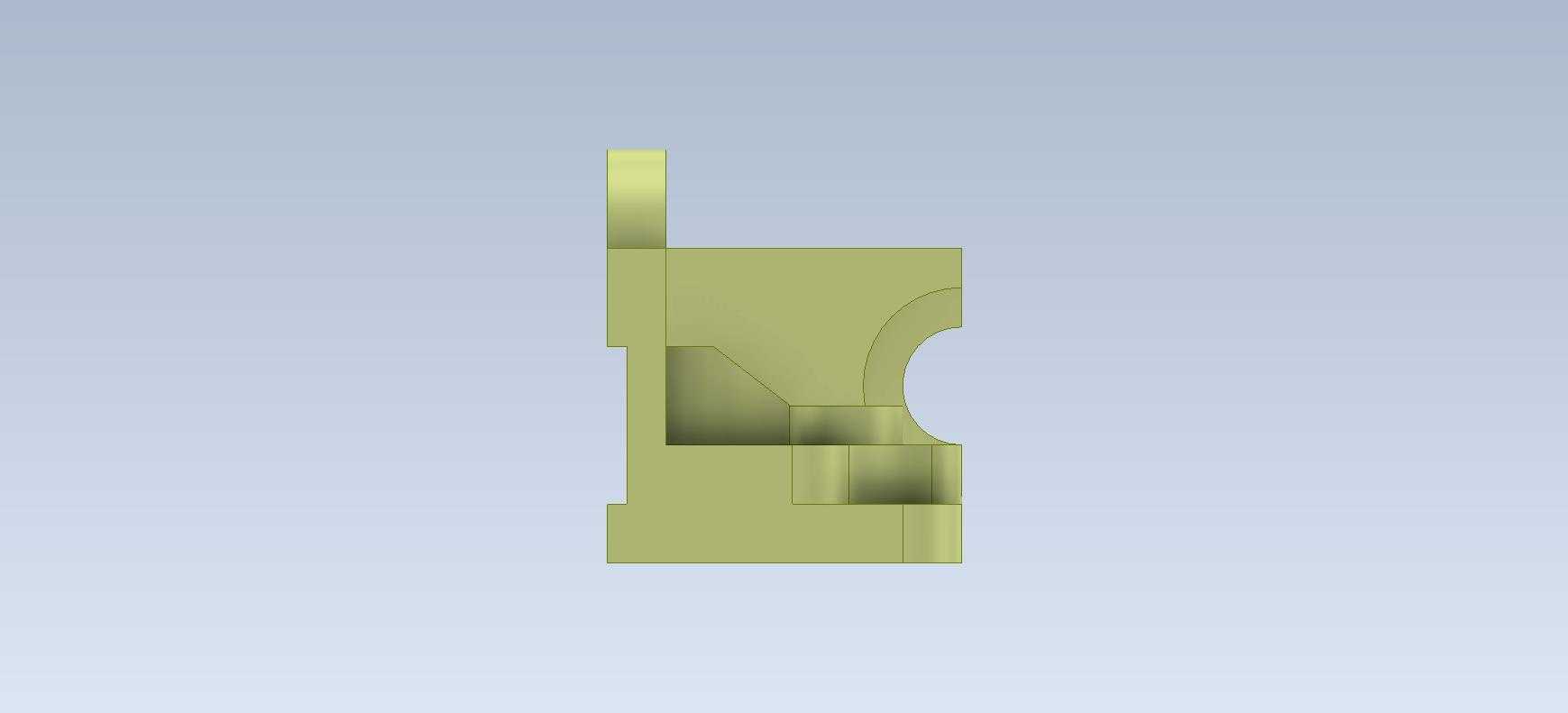

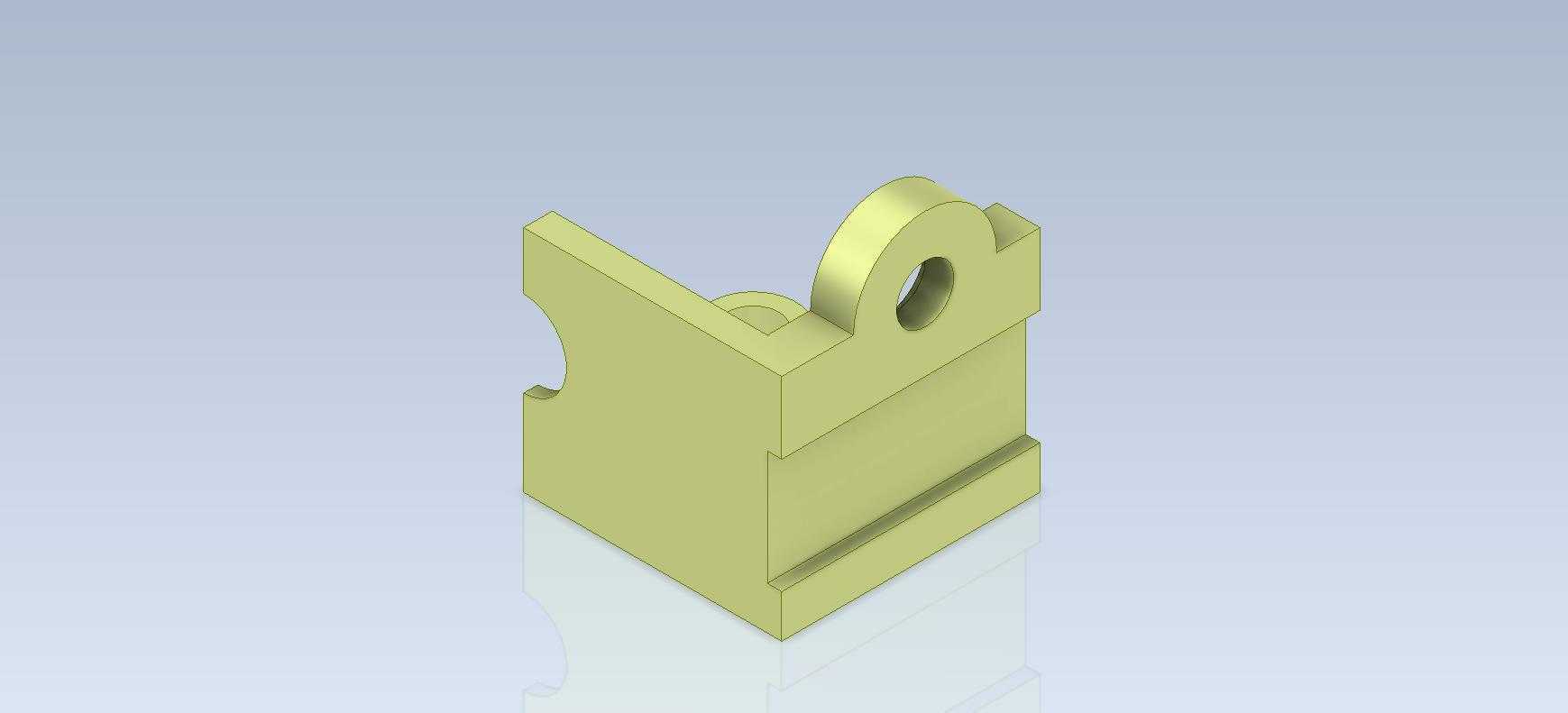

　　在日常的机械结构设计工作中，这类带多安装位的支座类零件是小型机电设备内部极为常见的支撑构件，多数时候承担着定位传动组件、承托小型功能模块的作用，常见于小型自动化送料机构、桌面级加工设备的内部安装工位，也会作为教学演示类的结构样件出现在机械基础实训的拆装环节中。从结构本身来看，零件主体采用一体化铣削成型的块状基体设计，基体一侧延伸出带通孔的悬挂耳位，这个耳位的通孔是整组零件的主悬挂定位点，孔壁做了轻微的倒角处理，能够避免安装时销轴穿入过程中刮伤配合面，也能减少长期往复微动带来的应力集中问题。基体内部做了阶梯式的空腔设计，空腔内预留了带中心孔的圆柱凸台，这个凸台是核心的转动副安装位，中心孔的公差带通常选取H7级，能够和小直径的光轴或者微型轴承外圈形成过渡配合，满足低速转动场景下的同轴度要求。凸台和基体侧壁之间设置了斜向加强筋，筋板的厚度和基体侧壁厚度保持1:1的比例，既不会因为筋板过厚导致注塑或者铣削加工时出现缩痕、应力变形，也能有效承受转动副传递过来的径向载荷，避免凸台在长期受载后出现断裂偏移。

　　基体的底部是整组零件的安装基准面，底面上分布了三个沉头安装孔，孔位的排布避开了内部空腔的薄弱区域，沉头深度刚好覆盖标准内六角螺丝的头部高度，安装后螺丝头部不会突出基准面，保证整个支座能够平稳贴合在设备安装基板上，不会出现安装翘曲的问题。基体另一侧的弧形缺口是为了避让相邻安装的圆形传动件预留的空间，缺口的弧度和配合件的外圆弧度保持0.5mm的安全间隙，既不会因为间隙过大浪费安装空间，也能避免设备运行过程中因振动导致两个零件发生剐蹭磨损。

　　在建模练习过程中，这类零件的建模逻辑非常适合新手掌握Inventor的基础特征操作：首先通过拉伸命令生成基体的主体轮廓，再通过拉伸切除做出内部空腔和各个安装孔位，之后通过加强筋命令快速生成斜向支撑结构，最后对所有锐边做统一的圆角过渡处理，圆角半径根据边的位置调整，外露边的圆角半径稍大，避免安装调试时划伤操作人员，内部配合边的圆角半径控制在0.2mm以内，避免影响配合件的装配精度。从安装边界来看，整个零件的外轮廓尺寸控制在小型安装工位的适配范围内，悬挂耳位的中心到底面的垂直距离经过精准测算，能够保证安装后内部转动副的中心高和相邻传动组件的中心高保持一致，不需要额外增加调整垫片来补偿高度差，减少装配环节的工作量。

　　这类支座类零件虽然结构不算复杂，但涵盖了机械结构设计中最基础的设计要点：安装基准的选择、载荷路径的规划、配合公差的预留、加工工艺的适配，很多新手在初次建模时容易忽略沉头孔的深度、加强筋的厚度比例、配合间隙的预留这些细节，往往会导致建模完成的零件在实际加工装配时出现干涉、安装不稳、强度不足的问题，通过这类基础结构的反复练习，能够快速建立起面向加工和装配的设计思维，而不是仅仅停留在画出三维外形的层面。在实际的设备应用中，这类支座通常会采用铝合金6061材质做铣削加工，表面做阳极氧化处理提升耐磨和防腐蚀性能，在对成本比较敏感的民用设备场景中，也会采用ABS或者尼龙材质做注塑成型，这时就需要在建模时额外考虑注塑拔模斜度，通常外露面取1度的拔模斜度，内部安装面取0.5度的拔模斜度，保证注塑件能够顺利脱模，同时不会影响装配精度。
