多接口集成式机械连接基座结构设计

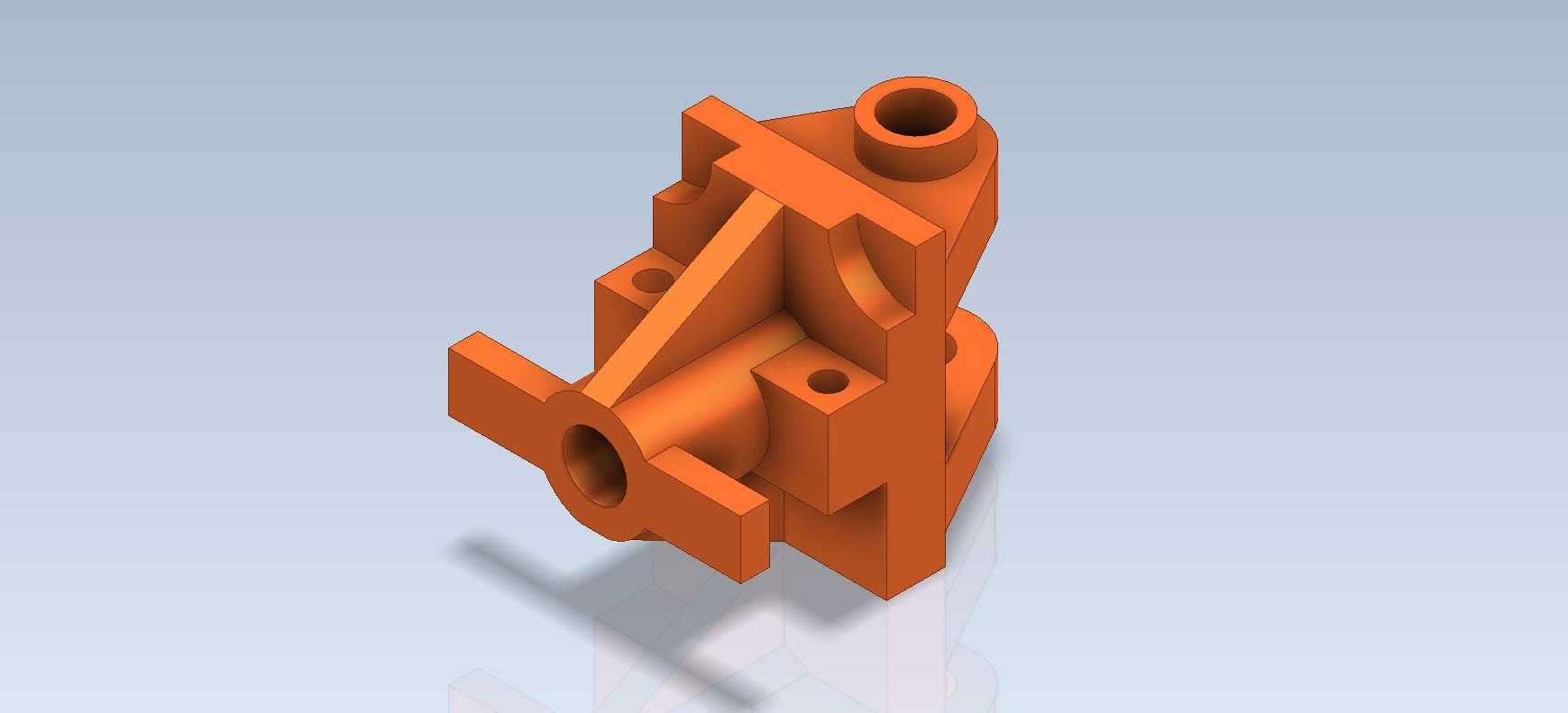

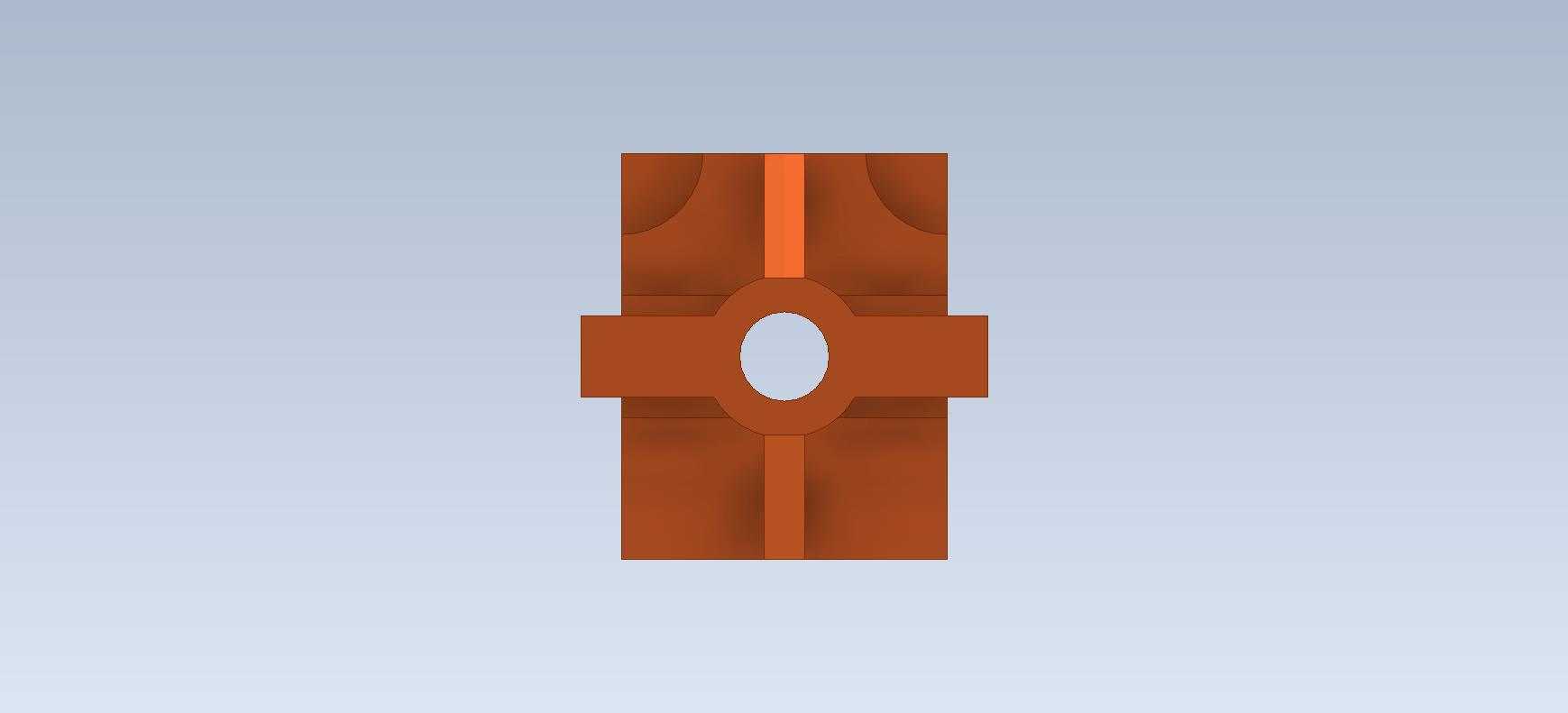

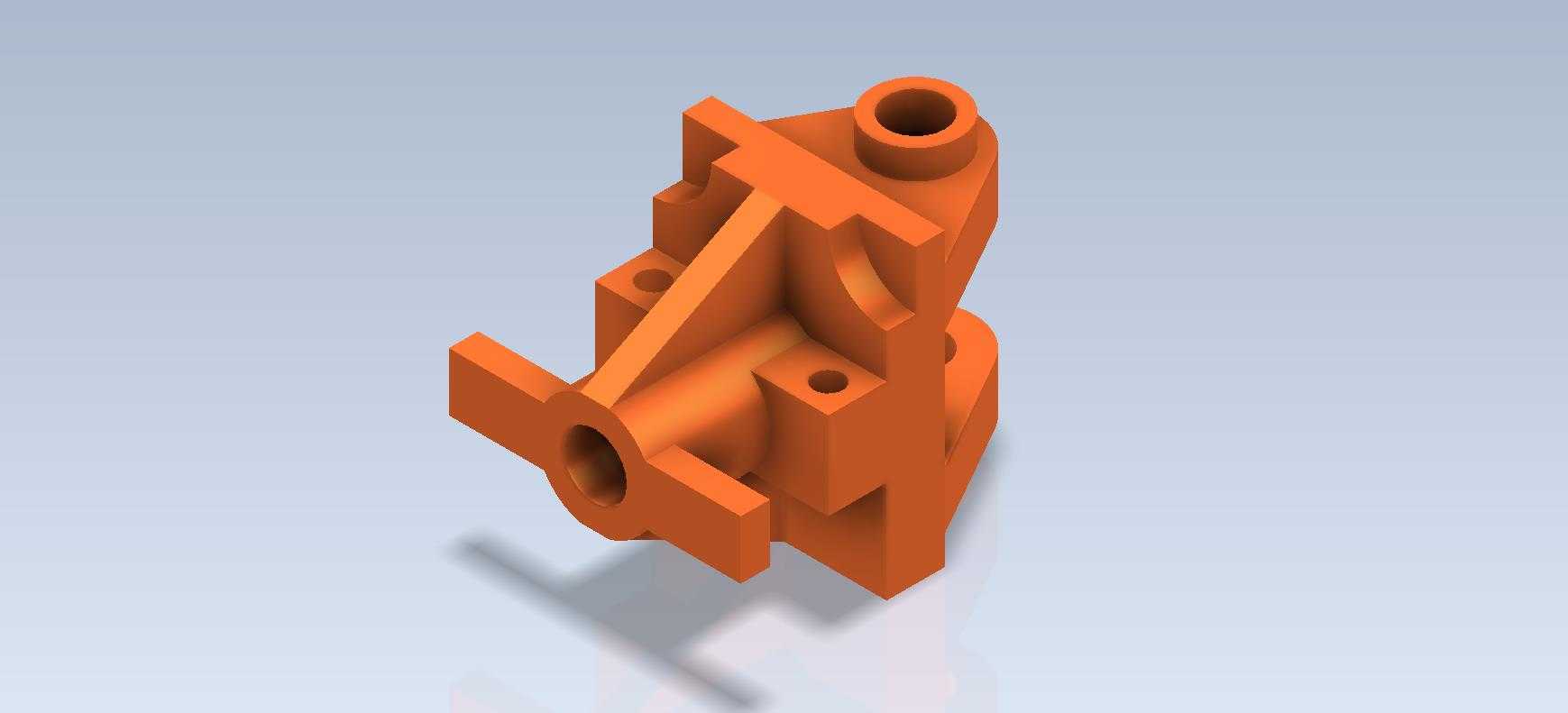

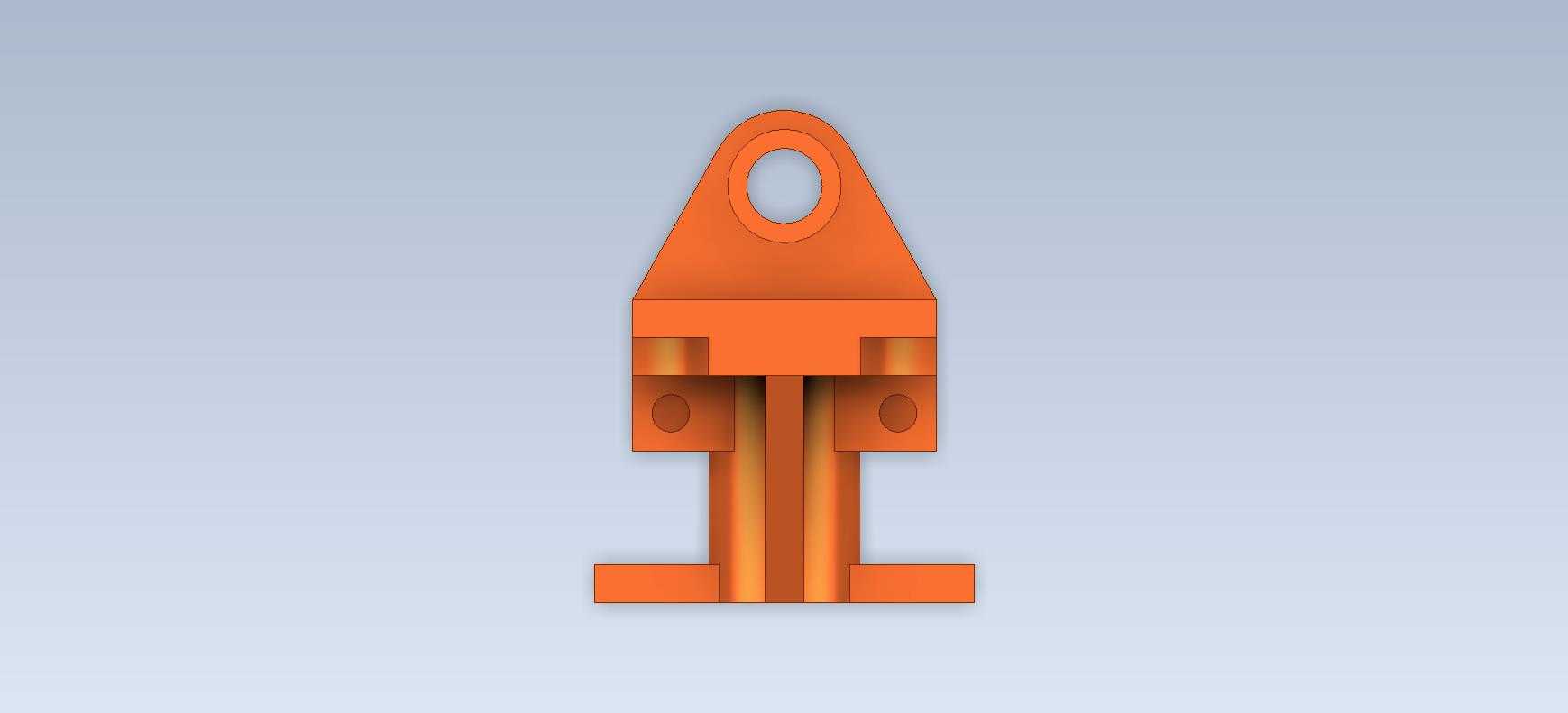

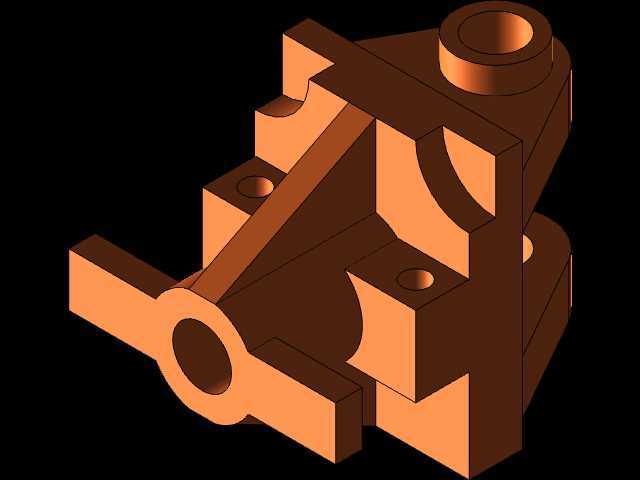

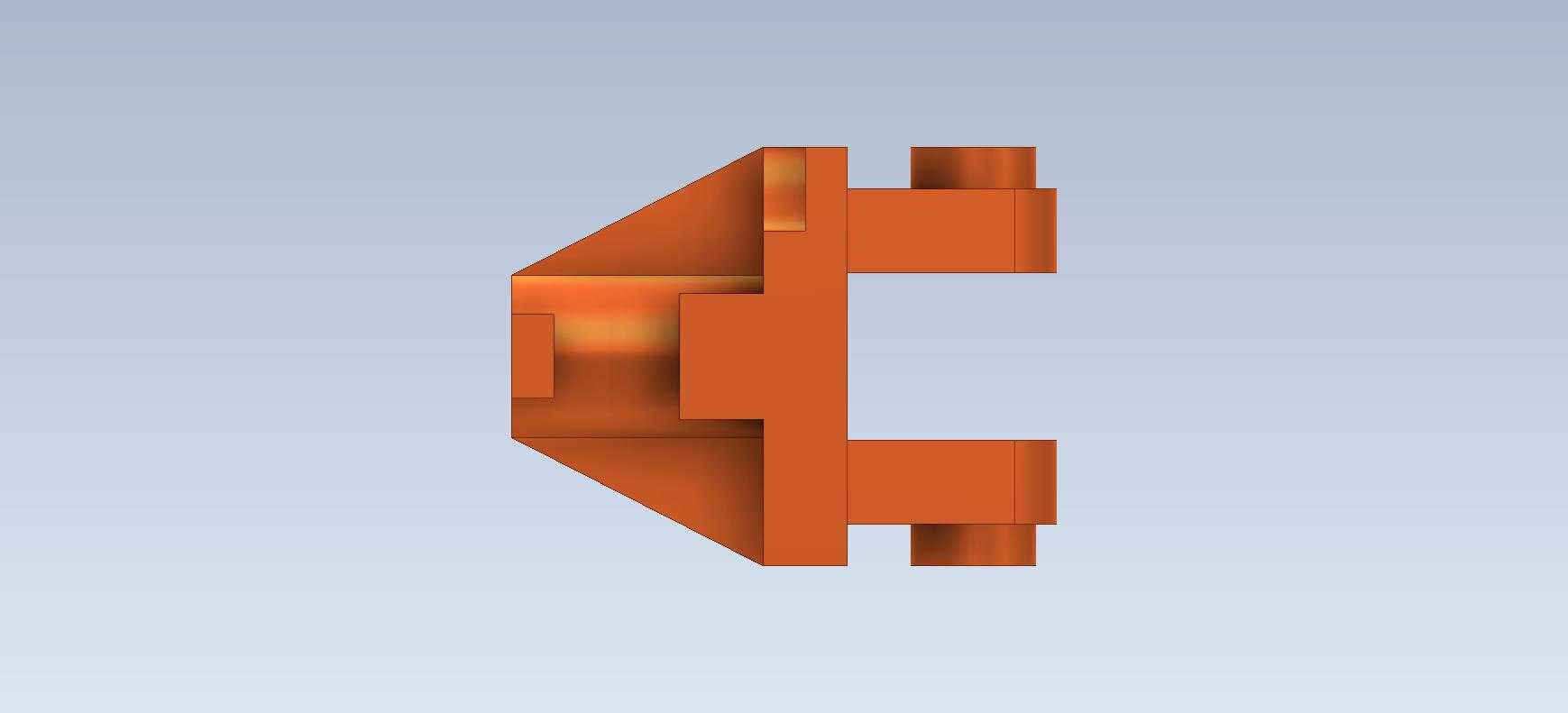

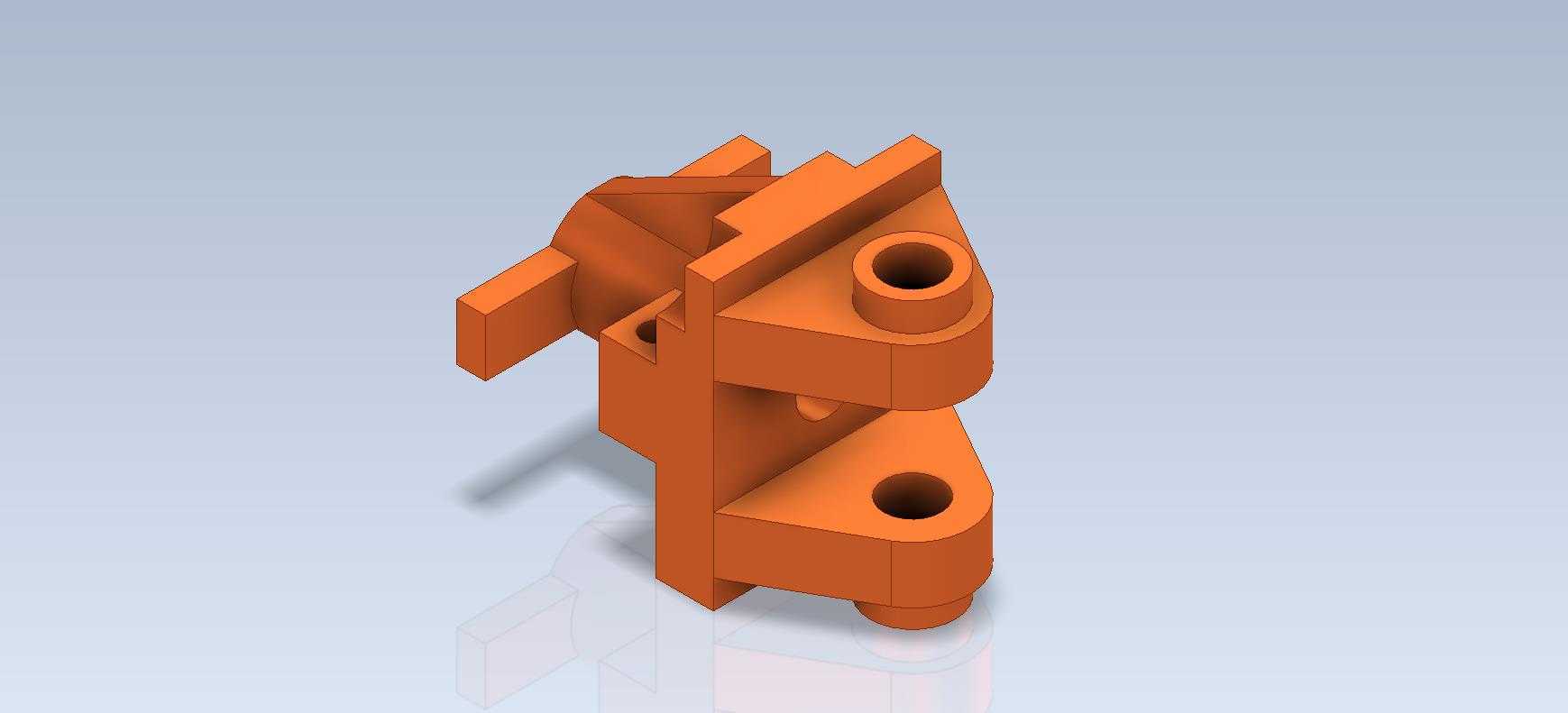

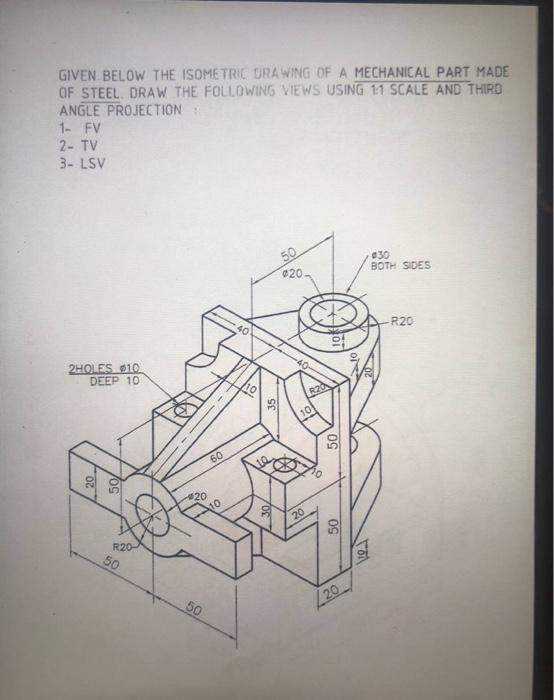

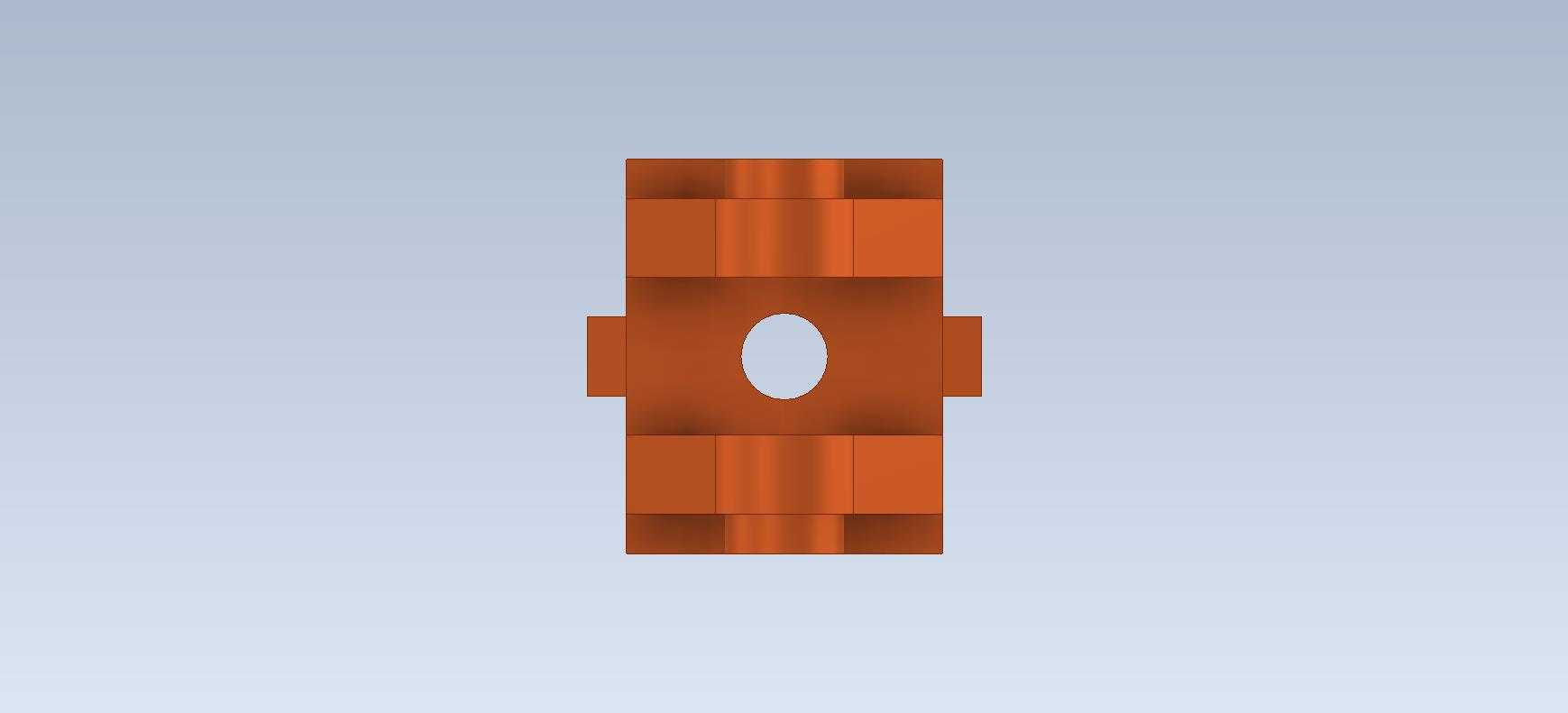

在小型机电设备的内部装配体系中，这类多接口集成的连接基座是承担部件定位、载荷传递、管路衔接的核心结构件，常见于小型动力单元、流体控制模组、台式实验设备的内部安装工位，替代传统分散式的多个独立支架，减少装配环节的累计误差，提升整机结构的紧凑性。从实际使用场景来看，这类基座需要同时对接轴向管路、侧向安装板、顶部固定座三类不同的配合部件，因此在结构设计阶段，首先要梳理所有配合面的形位公差要求：轴向的贯通孔需要与管路外径保持间隙配合，孔壁的同轴度公差控制在0.02mm以内，避免管路穿装后出现偏斜导致的密封失效；侧向伸出的两个带孔支耳，是用于安装固定传感器或者小型阀件的接口，支耳的安装平面需要与基座主安装面保持平行，平面度公差不超过0.015mm，保证被固定元件的安装姿态准确；顶部的凸台孔位是用于将整个基座固定在设备机架上的连接点，孔位的位置度公差需要结合机架上的预装螺栓孔位置做匹配设计，预留0.1mm的装配调整余量，降低现场安装的对位难度。

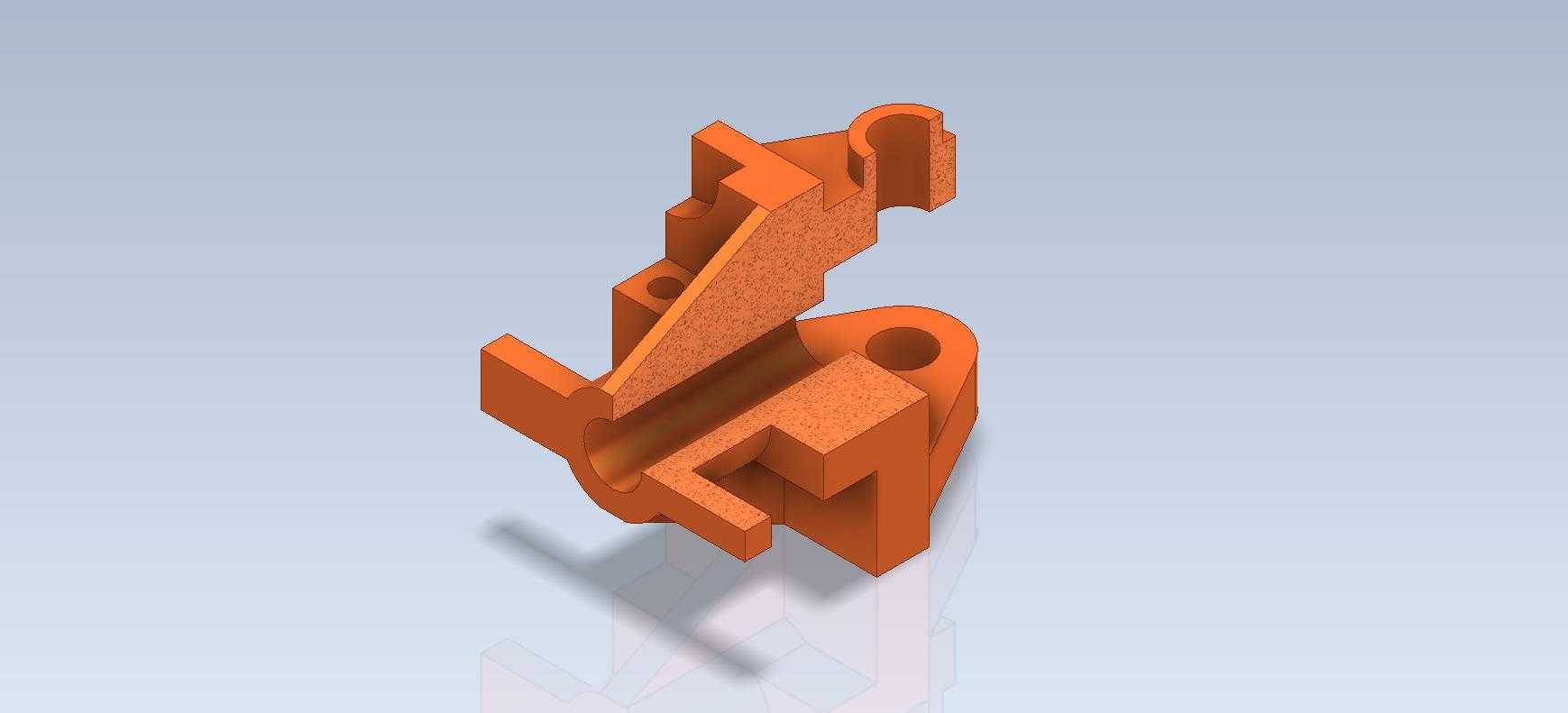

设计过程中没有采用多余的曲面装饰结构，所有加强筋都沿着载荷传递路径布置：主腔体与侧向支耳之间的三角加强筋，直接对应支耳承受垂直载荷时的应力集中区域，筋板厚度取主体壁厚的0.8倍，既避免壁厚突变导致的注塑或者铸造缺陷，又能有效提升支耳的抗弯折能力，在承受50N的侧向载荷时，支耳的最大变形量可以控制在0.03mm以内，满足常规小型机电元件的安装刚度要求。主体的壁厚保持均匀，所有转角位置都做了R2的圆角过渡，减少应力集中的同时，也适配注塑、3D打印、铣削加工等多种加工工艺的工艺要求，不管是做手板验证还是小批量生产，都不需要额外做太多工艺调整。

从安装边界来看，整个基座的最大外轮廓控制在80mm×60mm×70mm的空间范围内，不会占用过多设备内部的安装空间，各个接口的操作空间都做了预留：轴向孔的两端预留了至少15mm的管路操作空间，方便安装卡箍或者快插接头；侧向支耳的固定孔外侧预留了10mm的扳手操作空间，不需要特殊工具就能完成紧固件的锁紧；顶部的安装孔位上方预留了20mm的螺栓穿装空间，适配M6规格的内六角螺栓安装。结构上还做了减重设计，在不影响整体刚度的非承载区域，去除了多余的实体材料，整体重量比同尺寸的实心基座降低35%左右，对于对自重有要求的便携式设备来说，这个设计能有效降低整机的负载。

在建模过程中，需要重点关注各个特征的先后顺序：首先绘制主体的拉伸轮廓，确定整体的外形边界，之后依次添加各个安装孔、支耳、加强筋特征，最后做圆角和倒角处理，所有孔特征都采用拉伸切除的方式生成，避免用异形孔向导导致的特征识别问题，方便后续导入不同的三维软件做装配干涉检查。实际装配验证时，需要先确认基座主安装面与机架的贴合度，贴合面的接触面积不低于85%，再依次安装各个外接部件，检查各个接口的配合间隙，确保没有卡滞、偏斜的问题，对于需要密封的轴向贯通孔，要在安装前确认孔壁的表面粗糙度达到Ra1.6以上，保证密封件的压缩量均匀，不会出现渗漏问题。这类集成式基座的设计核心，是在有限的空间内整合尽可能多的安装接口，同时保证各个接口的形位精度和结构刚度，减少整机的零件数量，降低装配复杂度，在小型自动化设备、台式检测仪器、小型流体控制装置中都有很广泛的适配空间，设计时不需要追求复杂的外形，所有结构特征都要服务于实际的装配和载荷需求，避免出现多余的工艺结构增加加工成本。
