带立板安装座的铰接式支座结构练习件

做机械结构设计的从业者大多有过基础特征建模的练习经历，这类看似简单的块状支座零件，恰恰是吃透三维建模逻辑、掌握实体特征组合思路的核心载体。很多刚接触结构设计的新人容易忽略这类基础件的细节，总觉得复杂装配体才是技术核心，实则不然，所有复杂设备的结构逻辑，都是从这类单一零件的特征叠加、约束匹配、安装适配一步步延伸出来的。

从实际应用场景来看，这类带立板铰接孔的安装支座，多应用在小型工装夹具、自动化输送线的侧装定位单元、小型检测设备的摆臂支撑位上，核心作用是为带铰接转动需求的小负载杆件提供固定安装基准，同时通过底板的安装槽实现位置微调，适配不同工位的行程需求。日常设备运维中，这类支座的磨损多集中在立板的铰接孔内壁，以及底板安装槽的接触面，所以建模阶段就要考虑到后续易损件替换的通用性，孔位的公差配合、安装槽的开口尺寸都要预留足够的调整余量，避免后期维护时出现拆装困难、位置无法校准的问题。

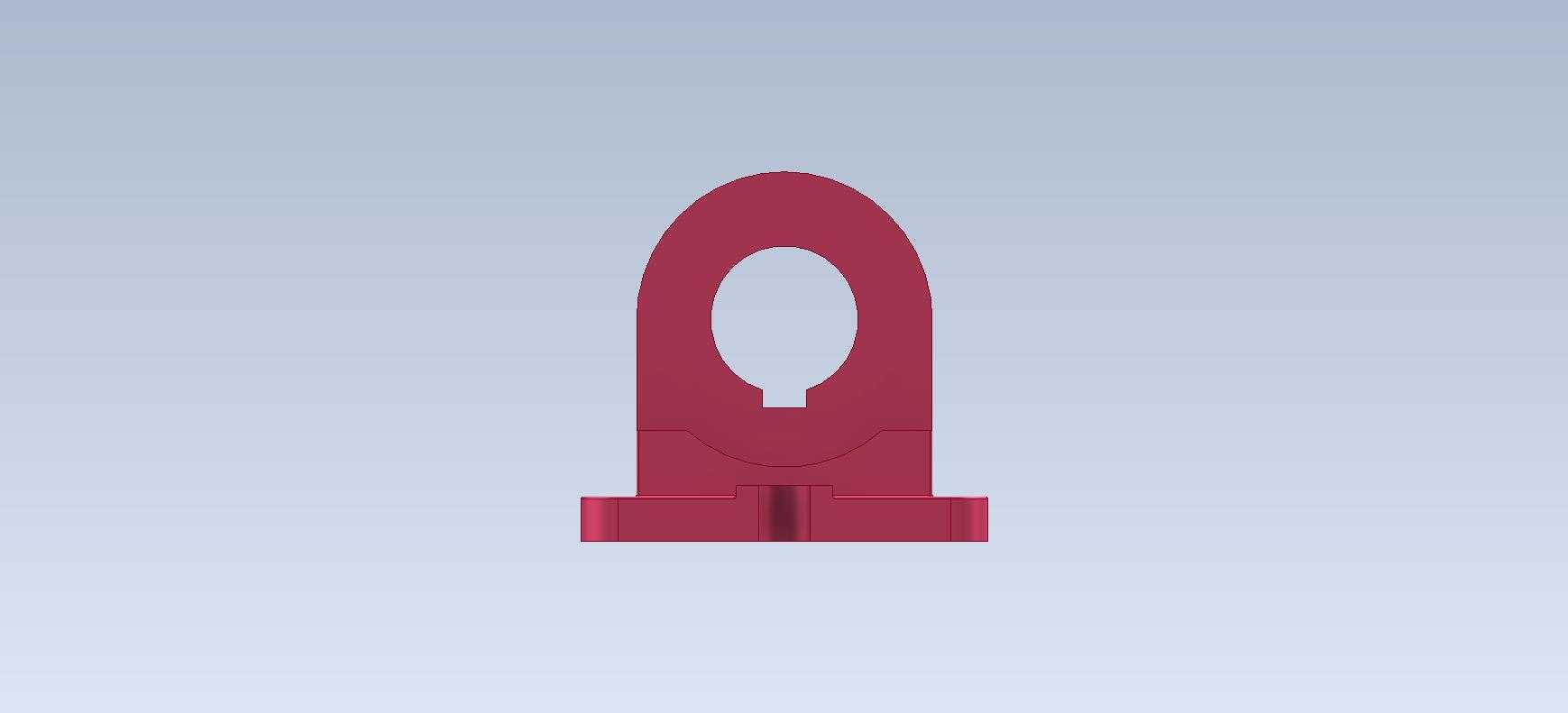

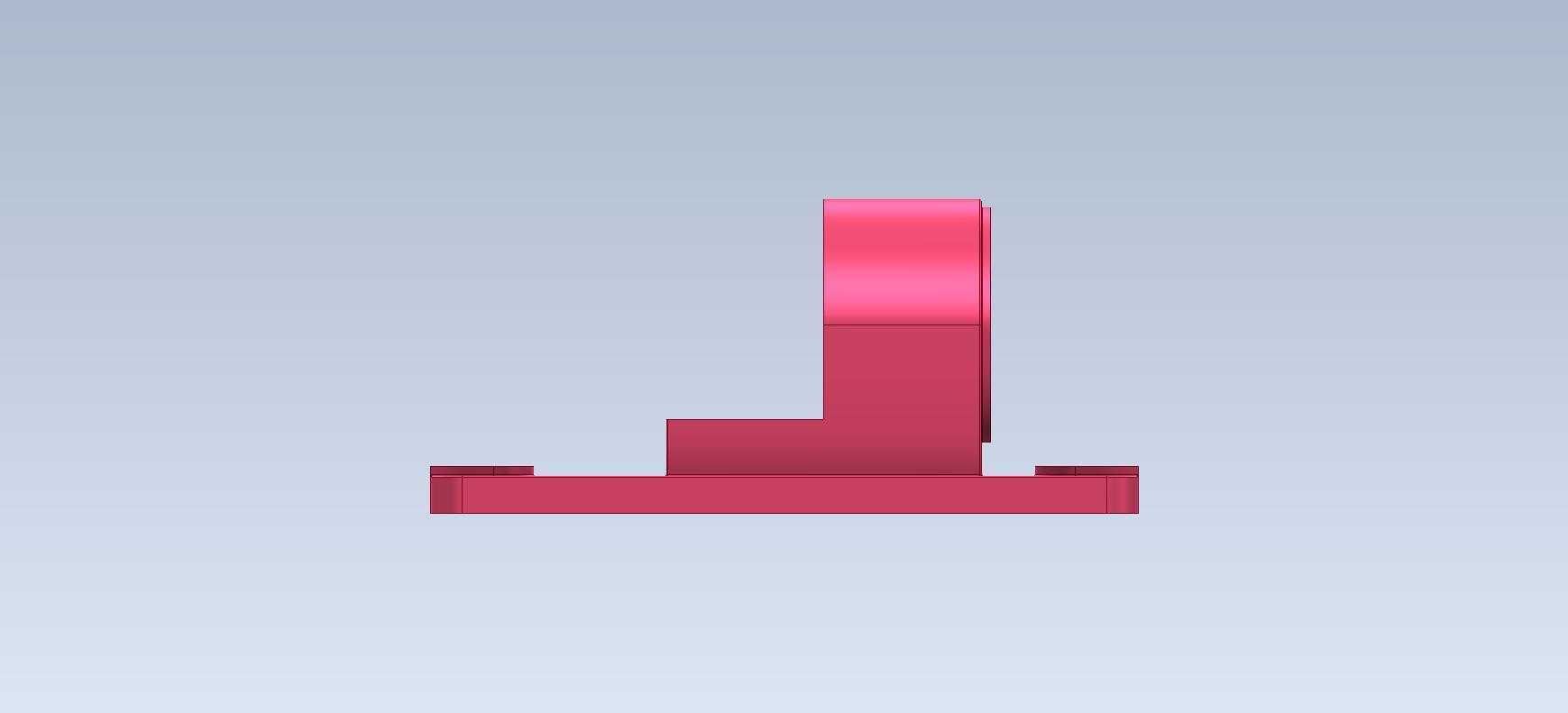

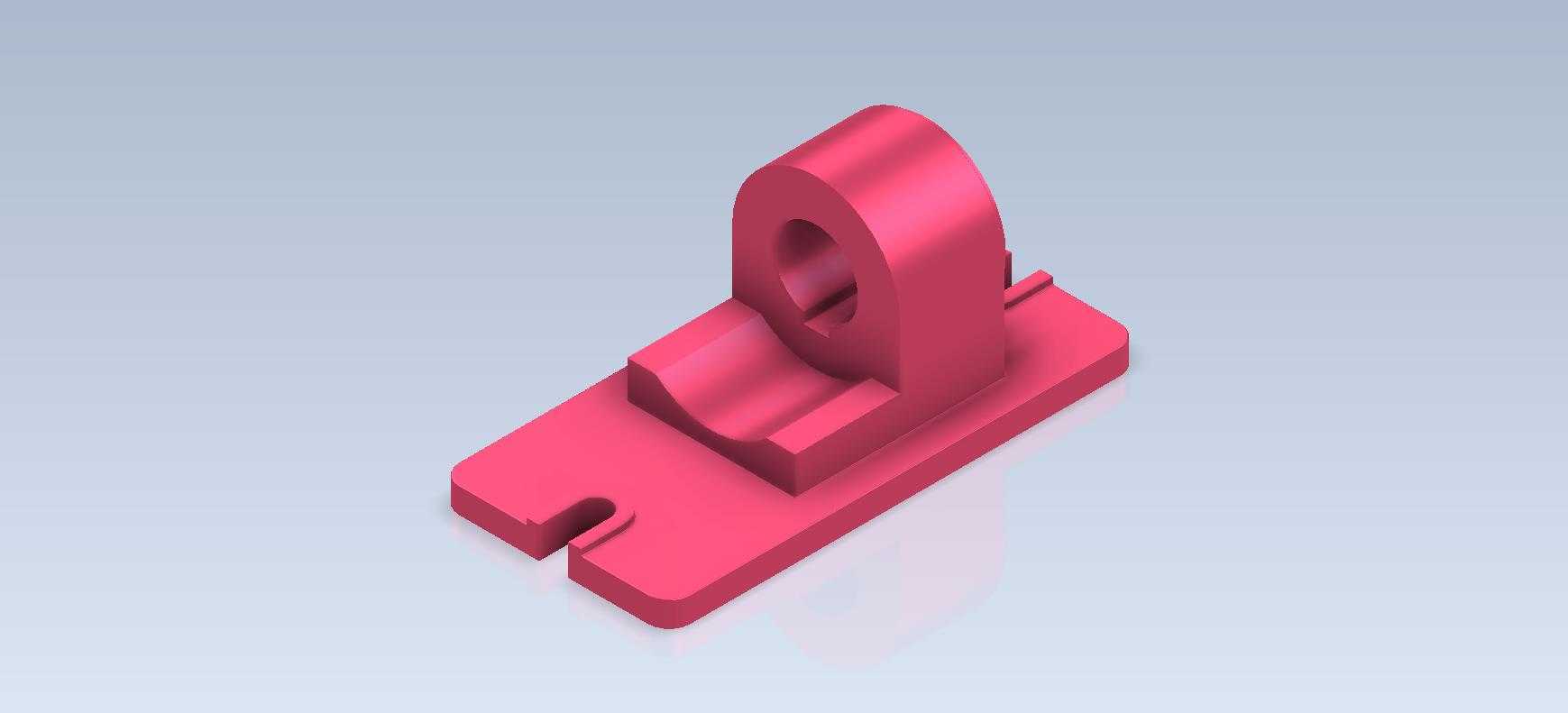

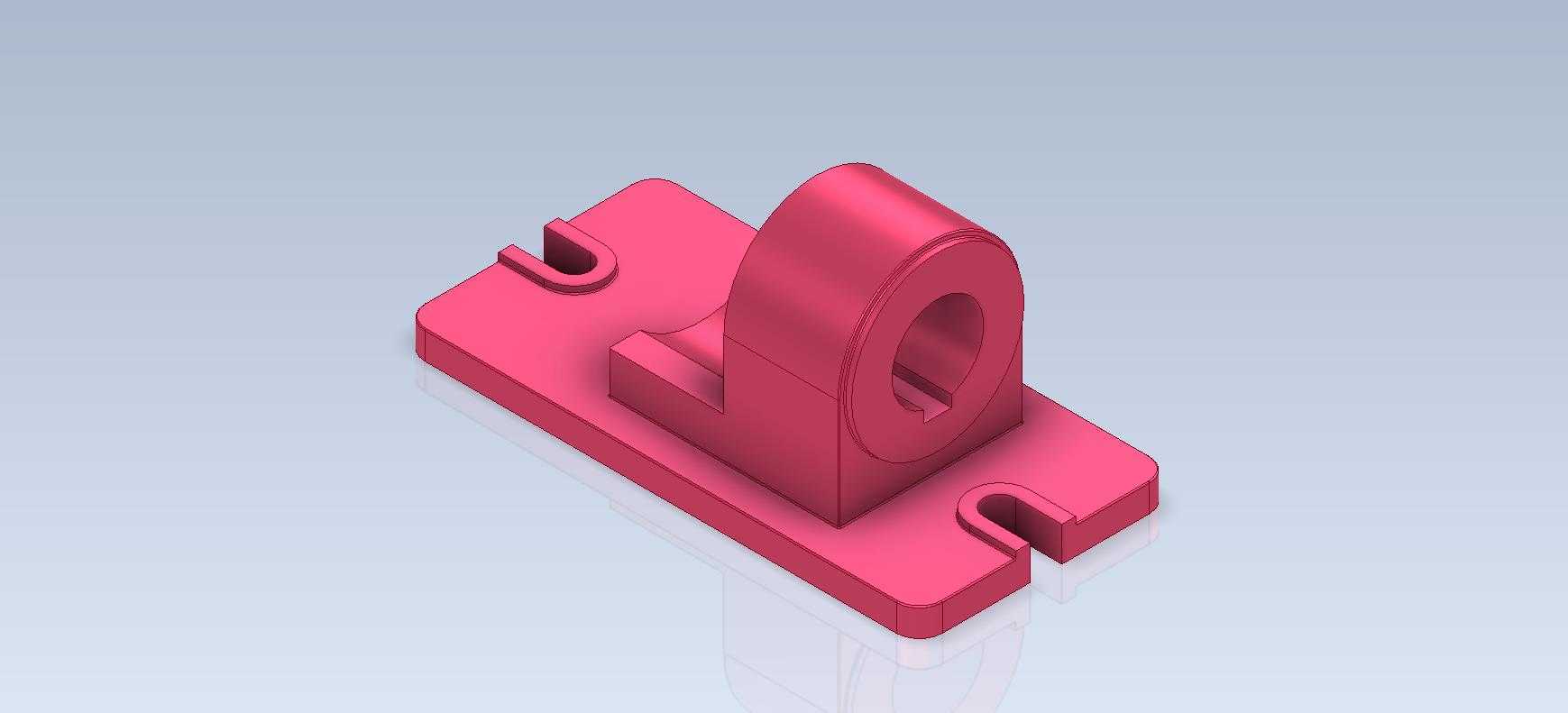

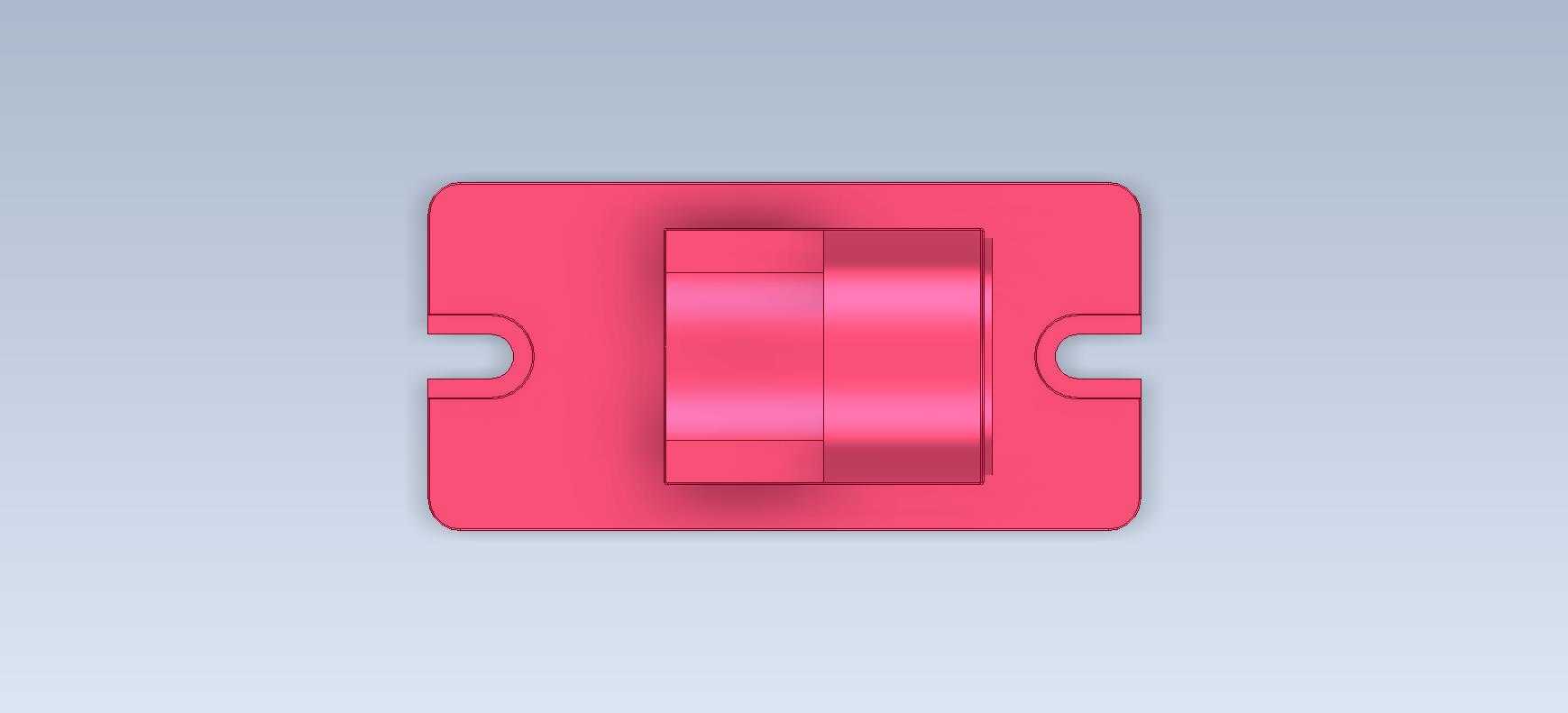

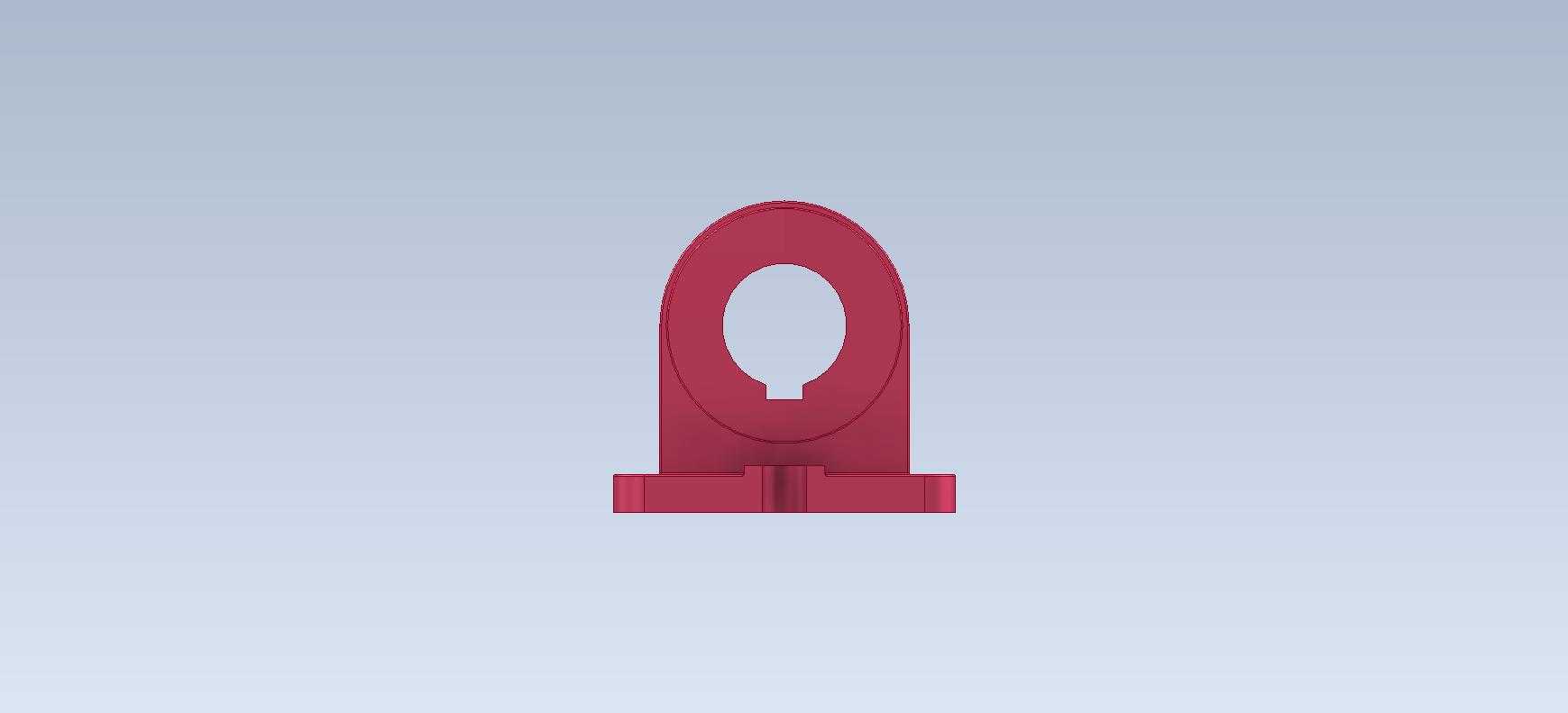

从功能特性上拆解，这个零件分为两个核心功能区：底部的安装固定区和上部的铰接支撑区。底部安装板做了两处缺口式安装槽，而非完整的圆孔，这种设计的优势在于现场安装时不需要完全拧下固定螺栓，只需松开螺母即可调整支座的前后位置，适配不同长度摆臂的转动行程，在小批量非标设备的装配场景中，这种槽型安装结构能大幅降低现场调试的时间成本。上部的立板做了加厚处理，中间的铰接孔做了贯通设计，孔的上下边缘做了微小的倒角，既可以去除加工毛刺，也能避免铰接销轴装配时出现卡滞，立板和底板的衔接处做了圆弧过渡，避免应力集中导致的受力断裂——很多新手建模时容易忽略这个过渡圆角，直接做直角衔接，实际受力时直角位置会产生明显的应力集中，在频繁摆动的负载工况下很容易出现开裂问题。

设计思路上，这个零件完全遵循从基准面出发的建模逻辑：先以底板下表面为固定基准，拉伸得到底板的基础实体，再在底板上表面绘制立板的截面轮廓，拉伸得到立板主体，之后在立板中心切除出铰接通孔，再在底板两侧切除出安装槽，最后对所有锐边做倒角、衔接处做圆角处理。整个建模过程没有复杂的曲面特征，全是基础的拉伸、切除、圆角命令，但恰恰是这类基础特征的组合，最能考验建模者的基准选择逻辑——如果一开始选错了基准面，后续调整安装槽位置或者铰接孔高度时，就会出现特征报错、父子关系混乱的问题，这也是很多新人做基础练习时最容易踩的坑。

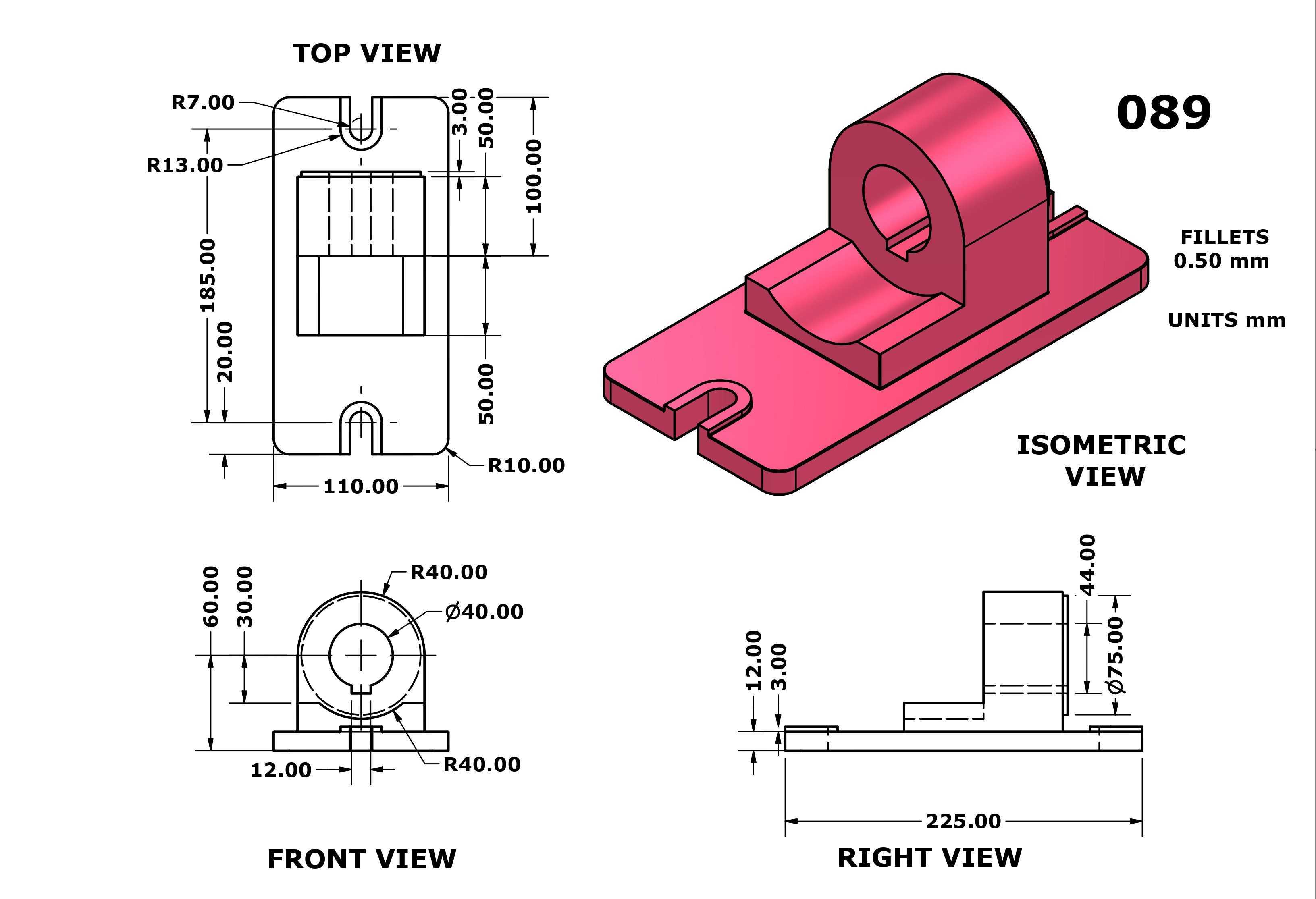

关于外形尺寸与安装边界，这类小型支座的整体长宽高比例通常控制在3:2:2.5左右，底板厚度不会低于整体高度的1/6，保证安装后的结构刚性；立板的厚度要和铰接孔的直径匹配，通常立板厚度不小于铰接孔直径的1/2，避免铰接处受力后立板出现变形；两侧安装槽的宽度要适配常用的内六角螺栓尺寸，槽的长度要预留至少10mm的调整行程，满足现场调试的位置调整需求；铰接孔的中心高度要根据搭配的摆臂转动半径确定，保证摆臂转动时不会和底板表面产生干涉，建模时要提前做转动干涉检查，确认摆臂在全行程范围内都不会和支座本体、安装面产生碰撞。

很多人做这类基础练习时，只是照着图纸把形状画出来就结束了，其实更重要的是思考每个特征背后的工程意义：为什么安装位要做槽而不是孔？为什么衔接处要做圆角？为什么孔边要做倒角？这些细节都不是凭空设计的，全是实际生产、装配、运维过程中积累下来的工程经验，把这些基础逻辑吃透，后续做复杂装配体设计时才能少犯低级错误，设计出来的零件才能真正满足生产现场的使用需求，而不是只能停留在三维模型的虚拟空间里。
