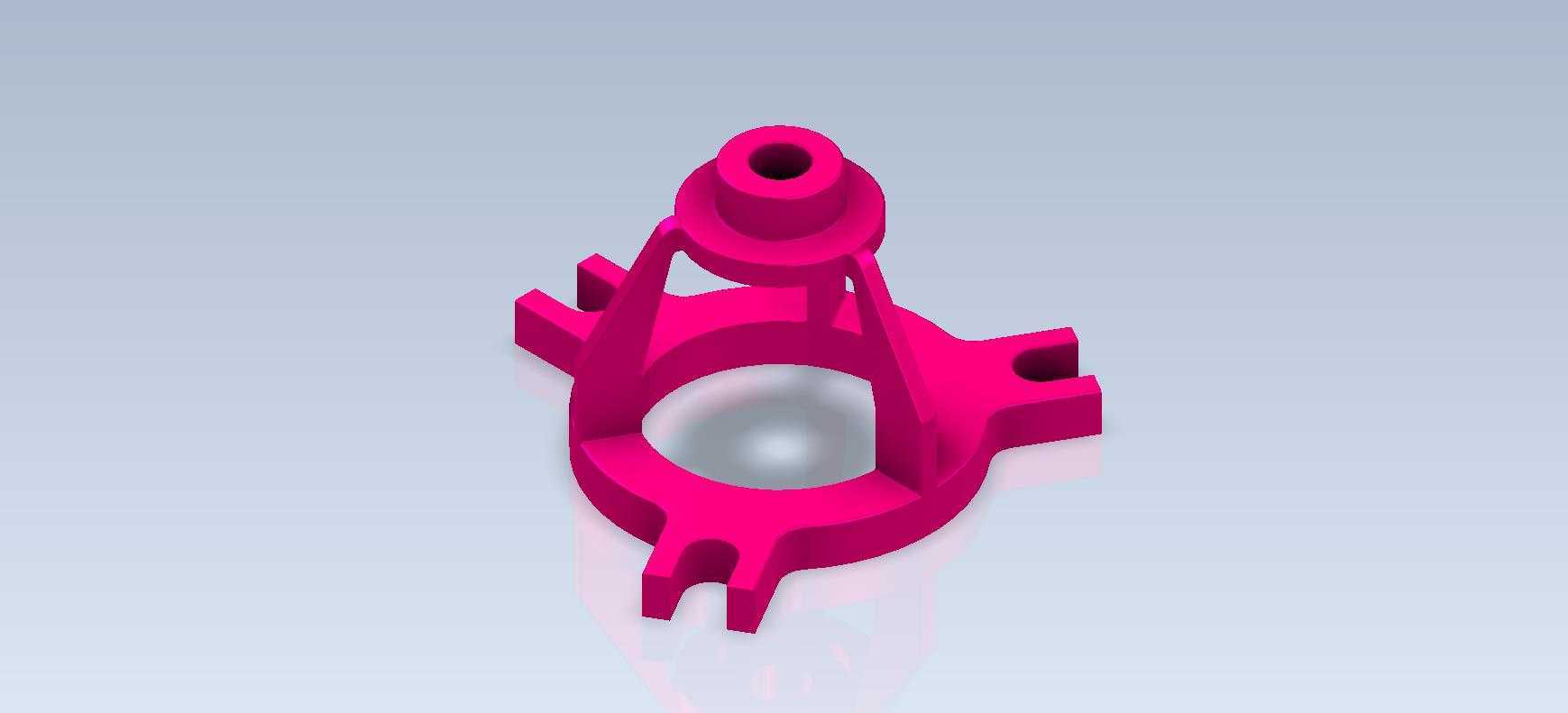

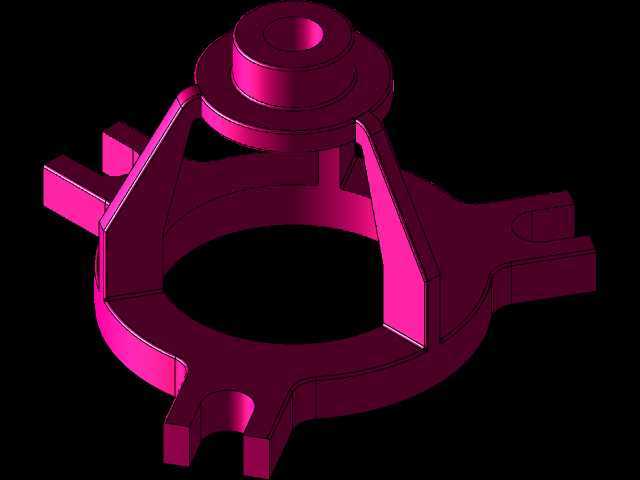

该环形支撑式连接基座在中小型机电设备的动力传输链路中应用广泛,常见于小型传动机构的端部支撑、低压配电模块的组件固定、桌面级自动化执行端的转接安装场景,主要承担轴向定位、周向限位、多部件连接承载的作用,可将上部柱状传动件与下部环形基体的受力均匀分散到三个周向分布的支耳上,避免局部应力集中导致的结构形变。从结构功能来看,上部的同轴凸台设置有中心通孔,可适配直径匹配的传动轴、导杆或者接线柱穿过,凸台根部做了R角过渡处理,能有效降低装配时的应力集中系数,凸台外周的环形端面可作为轴承、密封垫圈或者端盖的安装基准面,平面度公差控制在0.02mm以内,保证配合件安装后无偏斜。

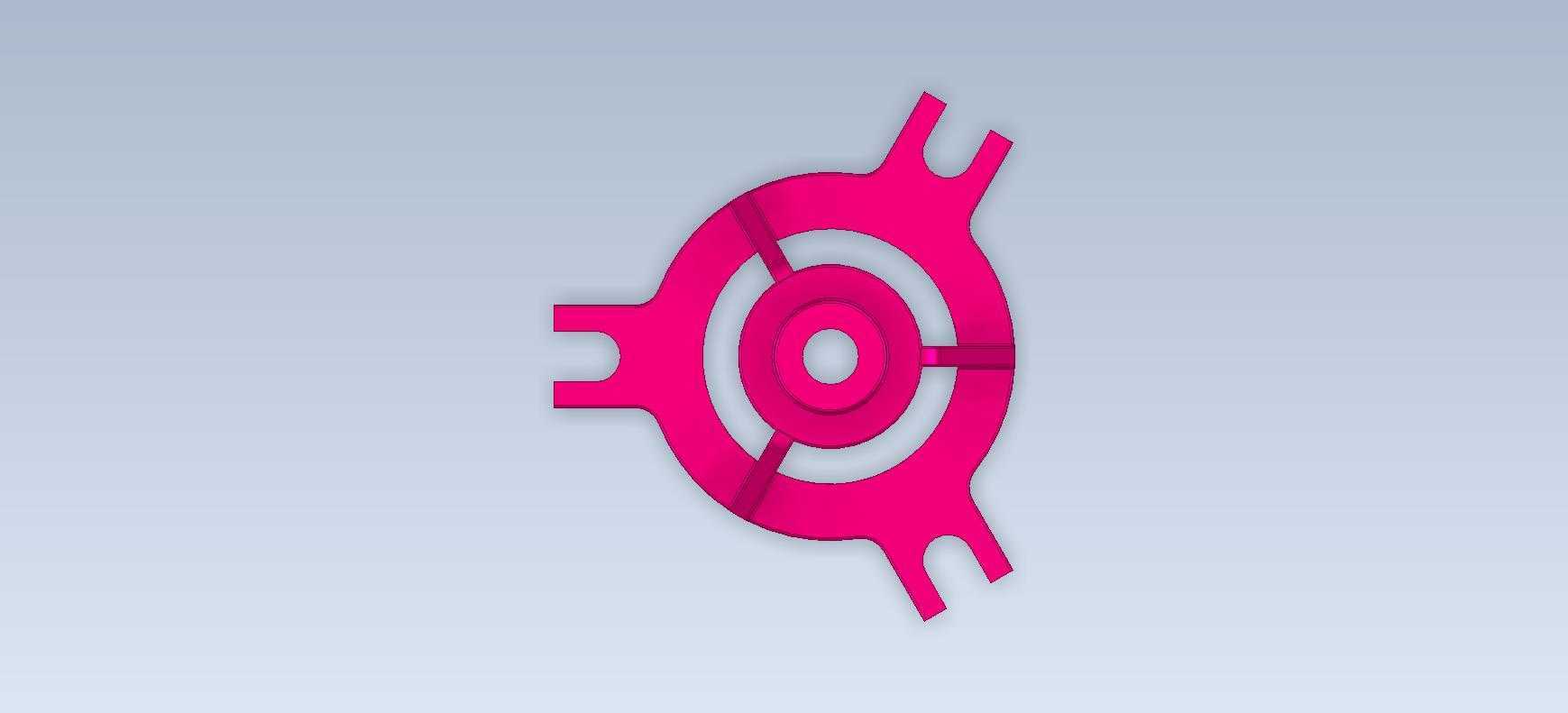

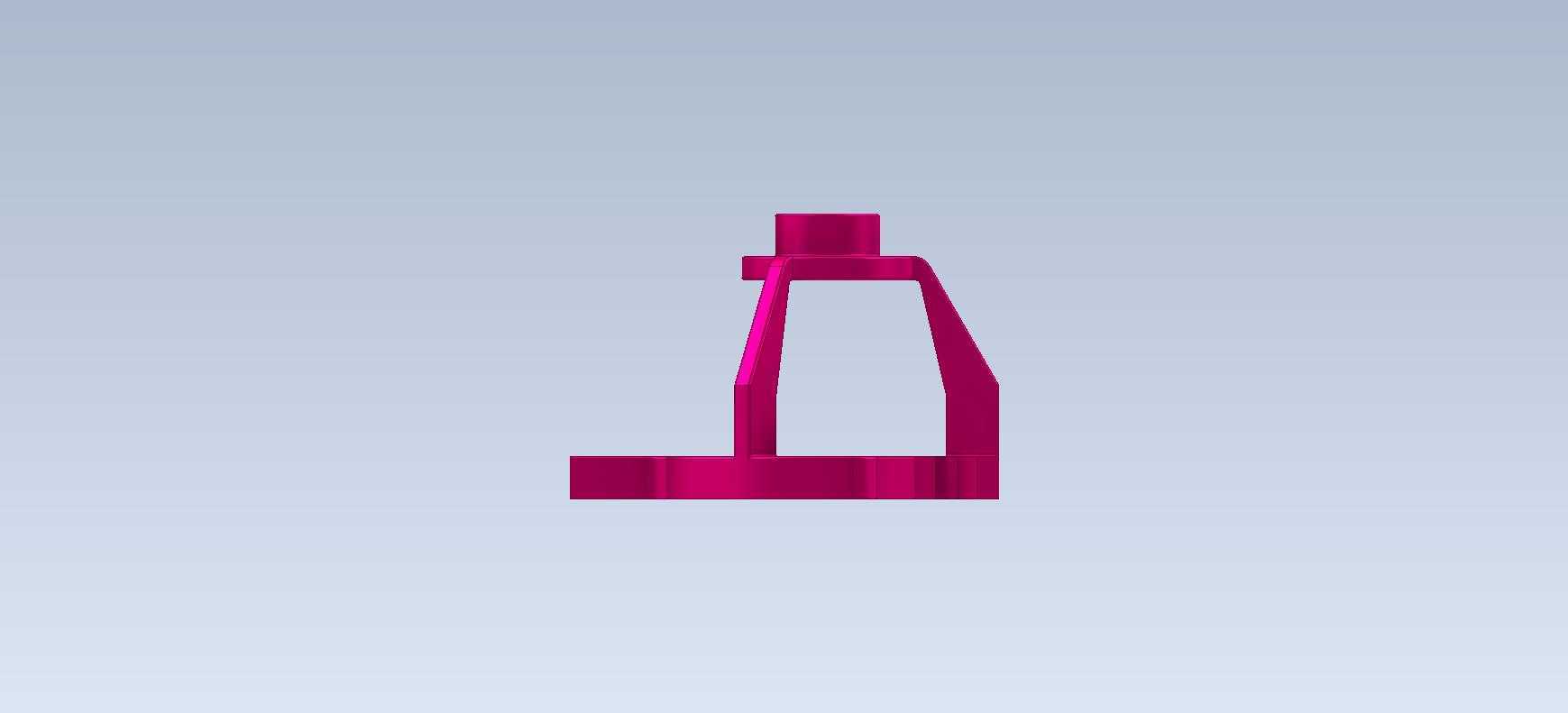

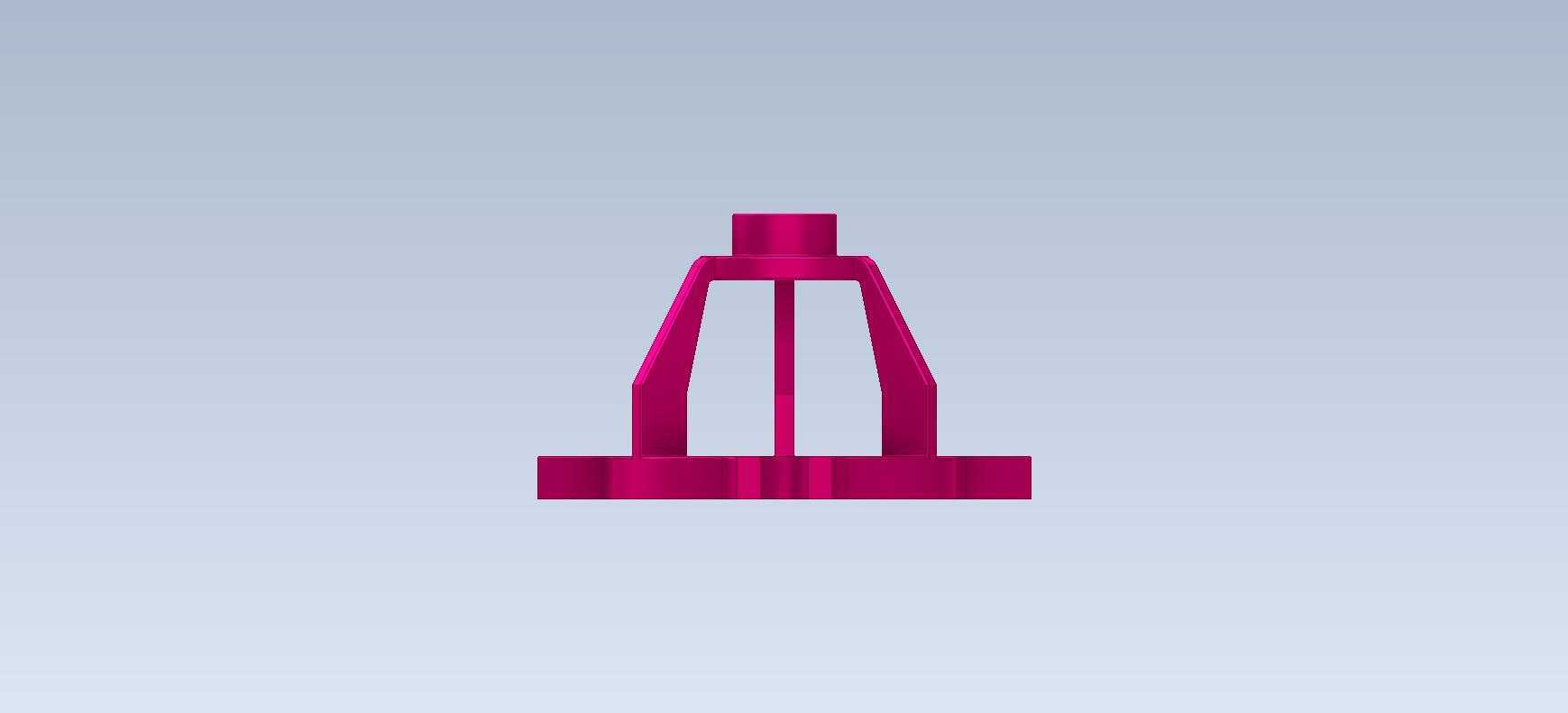

下部的环形基体是主要的承载结构,内环面可嵌套衬套或者滚动轴承,为穿过的轴类件提供径向支撑,三个周向均匀分布的支耳上开设有安装通孔,可通过螺栓将整个基座固定在设备的安装面板或者机架上,支耳与环形基体的连接处同样做了加厚过渡处理,在承受轴向冲击载荷时,可将受力传导至整个环形结构,避免支耳根部断裂。三个斜向支撑筋连接上部凸台与下部环形基体,筋板厚度根据承载需求设置为均匀壁厚,既保证了整体结构的刚性,又尽可能减少了材料用量,降低零件自重,筋板的倾斜角度经过受力校核,可同时承受轴向压力与径向扭转力,在设备运行产生振动时,筋板可分散谐振能量,避免结构出现共振疲劳。

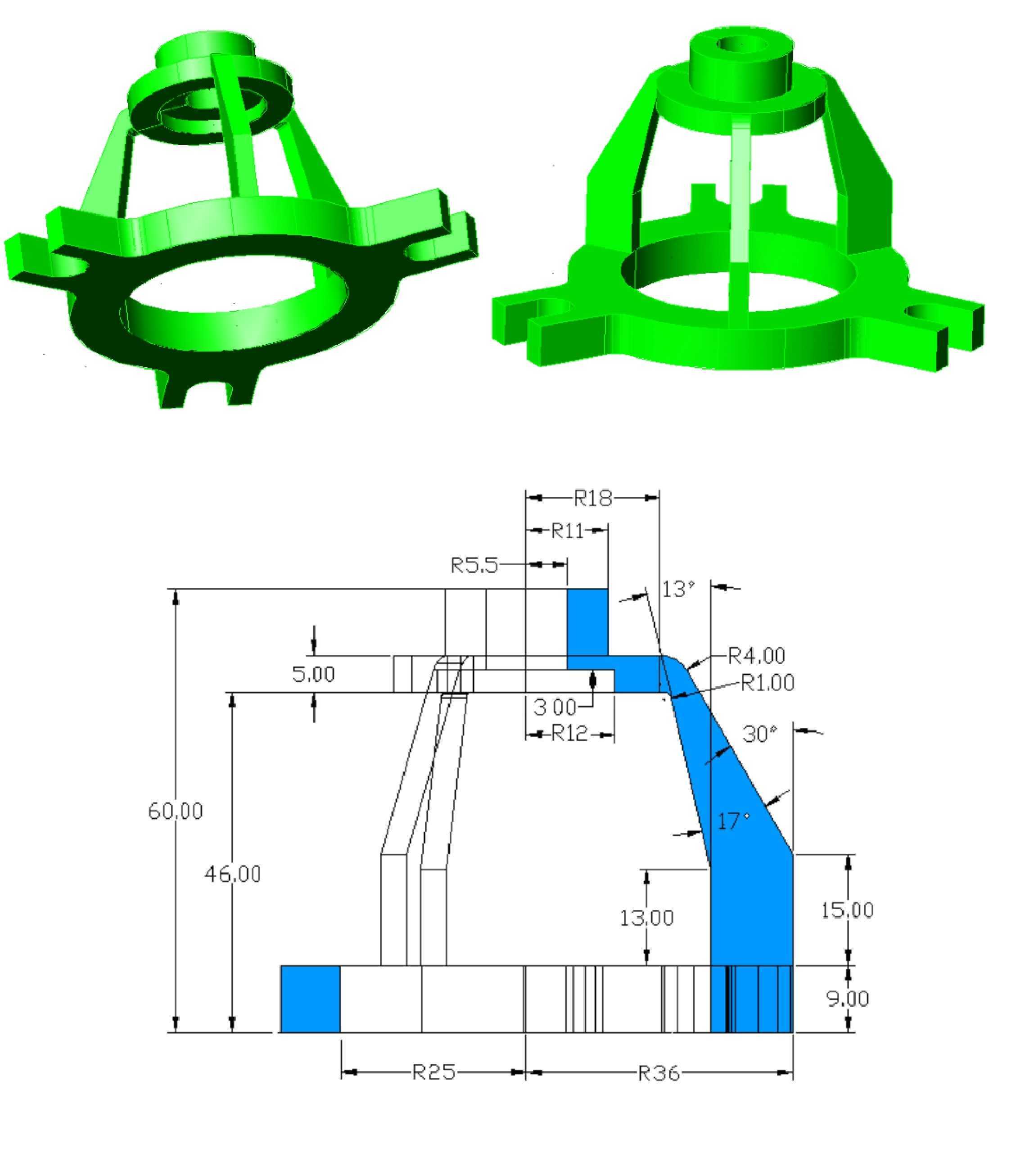

从设计思路来看,整个零件采用对称式结构布局,所有壁厚尽量保持均匀,避免注塑或者铸造过程中出现缩孔、翘曲等成型缺陷,所有安装孔的位置度公差按照IT7级精度设置,可满足常规机电设备的装配精度要求,无需额外的二次精加工即可完成装配。安装边界方面,下部环形基体的外径为主要的径向安装尺寸,三个支耳的安装孔中心距与常规设备的安装孔位适配,上部凸台的高度决定了配合件的轴向安装空间,中心通孔的直径可根据实际穿过的轴件、杆件尺寸做参数化调整,支耳上的安装孔可适配M3-M5规格的紧固件,满足不同载荷等级的固定需求。
在实际应用中,该结构可根据使用场景选择不同的加工工艺,小批量试制时可采用3D打印或者数控铣削加工,批量生产时可采用注塑或者压铸工艺成型,材料可根据使用环境选择ABS、尼龙或者铝合金,在常规室内工作环境下,尼龙材质即可满足强度与绝缘需求,若应用在有散热要求或者重载场景下,可更换为铝合金材质做阳极氧化处理,提升耐磨与耐腐蚀性能。结构的所有棱边均做了倒角处理,避免装配时划伤操作人员,也减少了应力集中点,整体结构无复杂曲面,建模与加工难度较低,适合作为三维建模入门阶段的练习案例,也可直接经过尺寸调整后应用到实际的设备结构中,作为标准化的连接支撑件使用。
