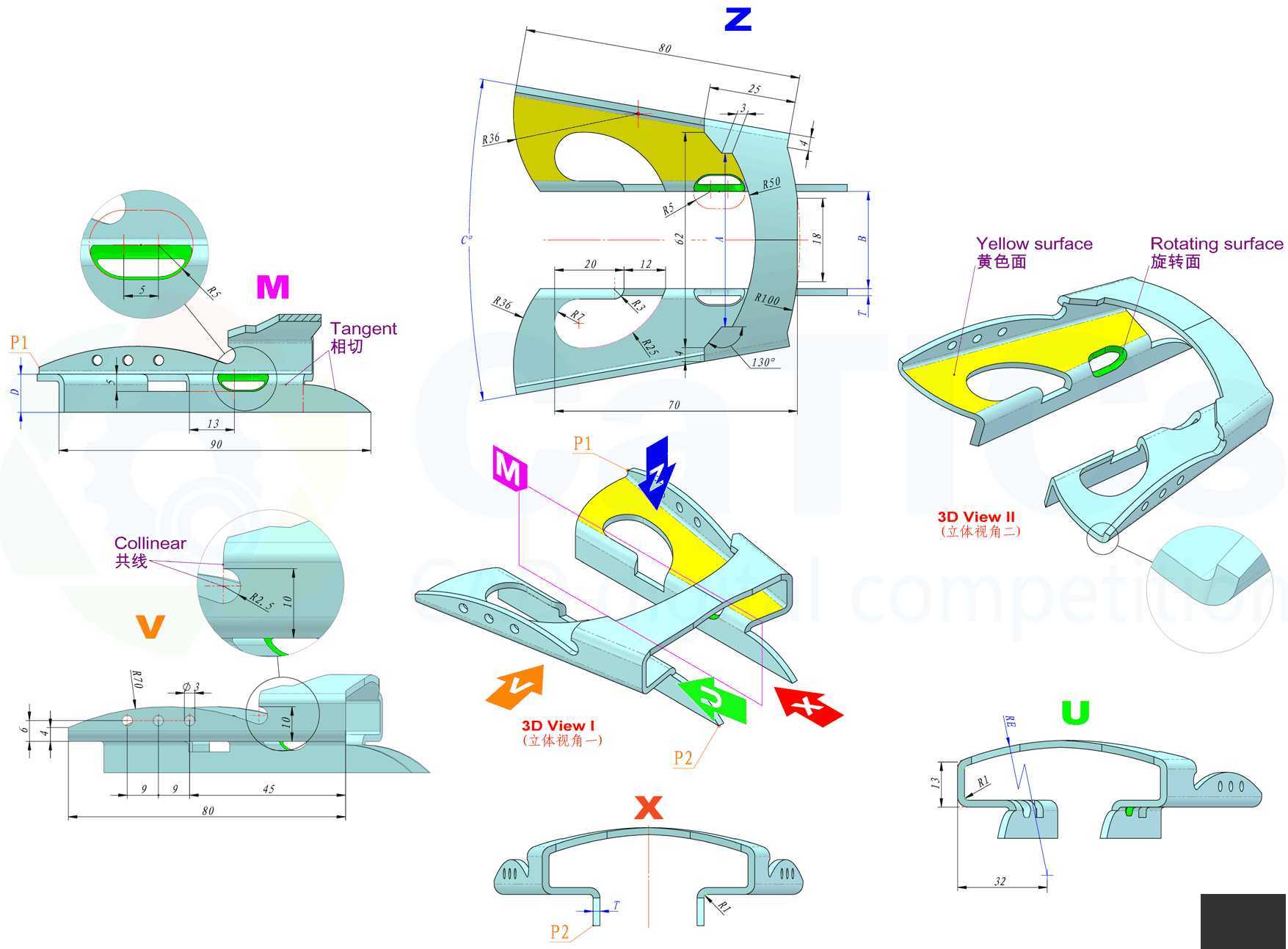

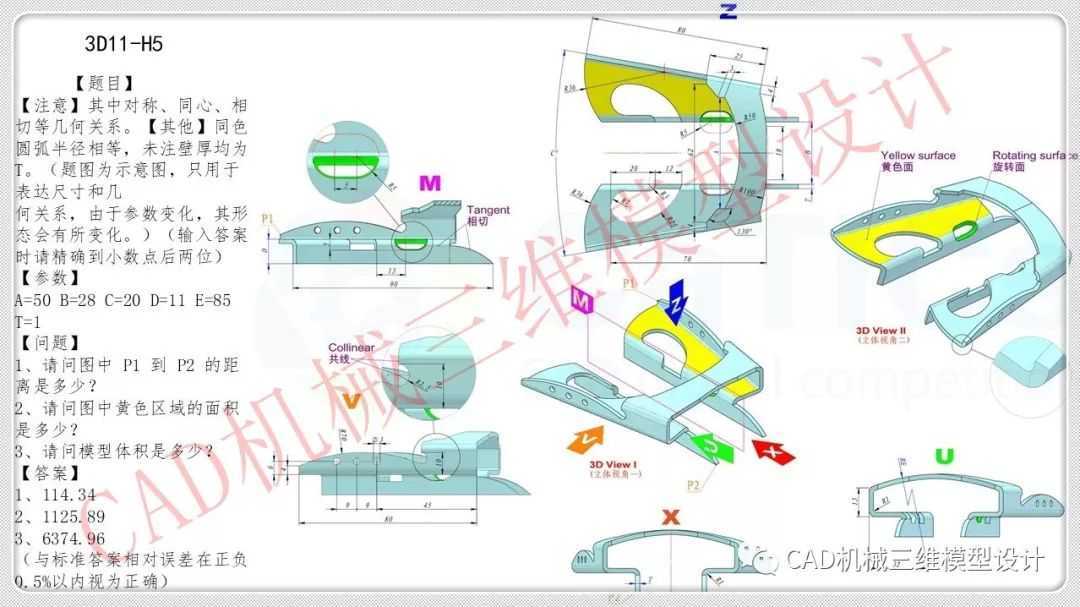

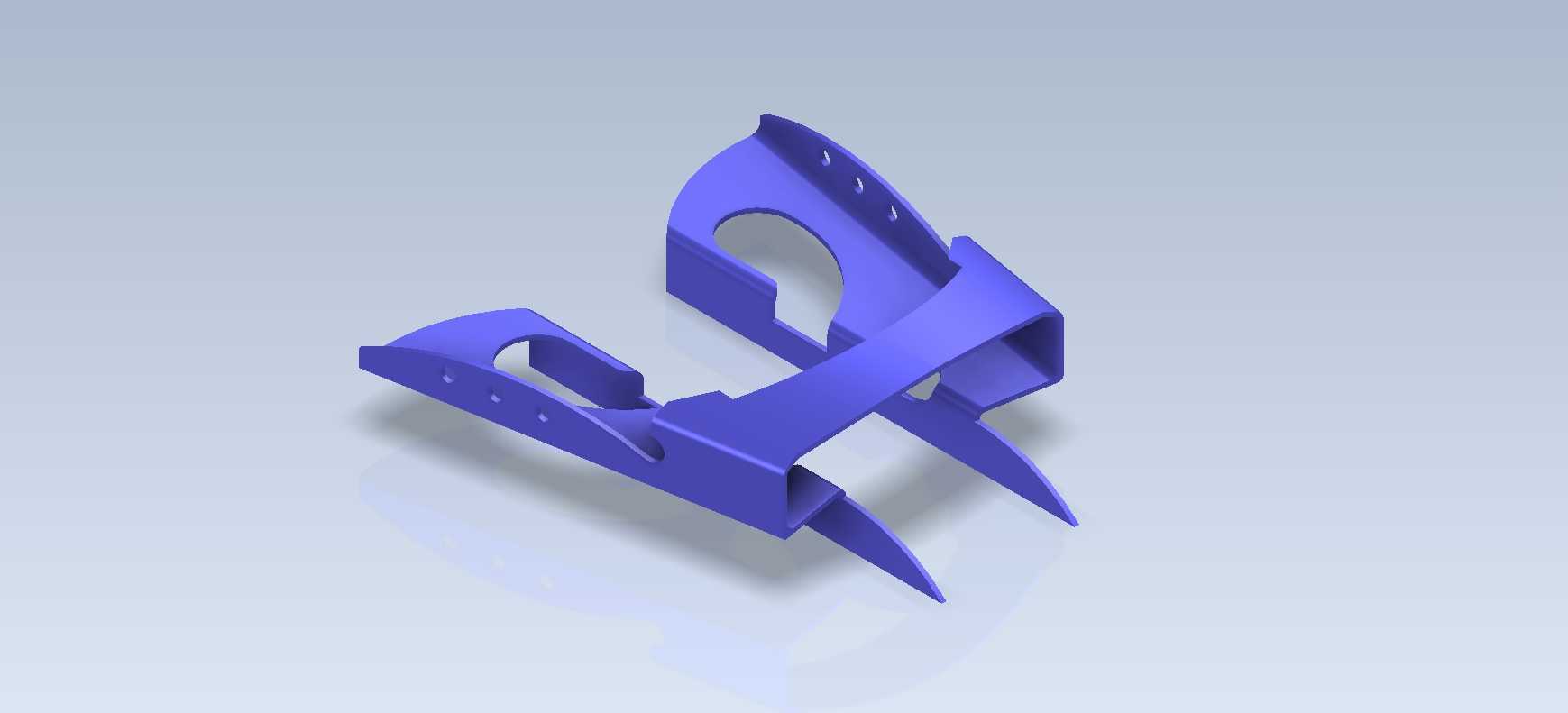

CATICS竞赛级异形折弯卡扣结构练习件

做机械结构设计的同行大多有体会，刚入门阶段练异形钣金件的建模思路，比反复画标准件提升快得多，这类带空间折弯、多安装孔位、卡扣配合特征的练习件，刚好能把草图约束、空间基准对齐、折弯系数预留这些核心技能点串起来。很多人刚接触这类空间结构件的时候，容易犯的第一个错误就是先急着做实体拉伸，忽略了先理清各段折弯面的空间位置关系，最后做出来的特征要么干涉要么装配间隙不对，其实这类卡扣类零件的设计逻辑，和实际生产里的设备护板固定卡扣、线束定位支架、小型工装快拆扣件是完全共通的。

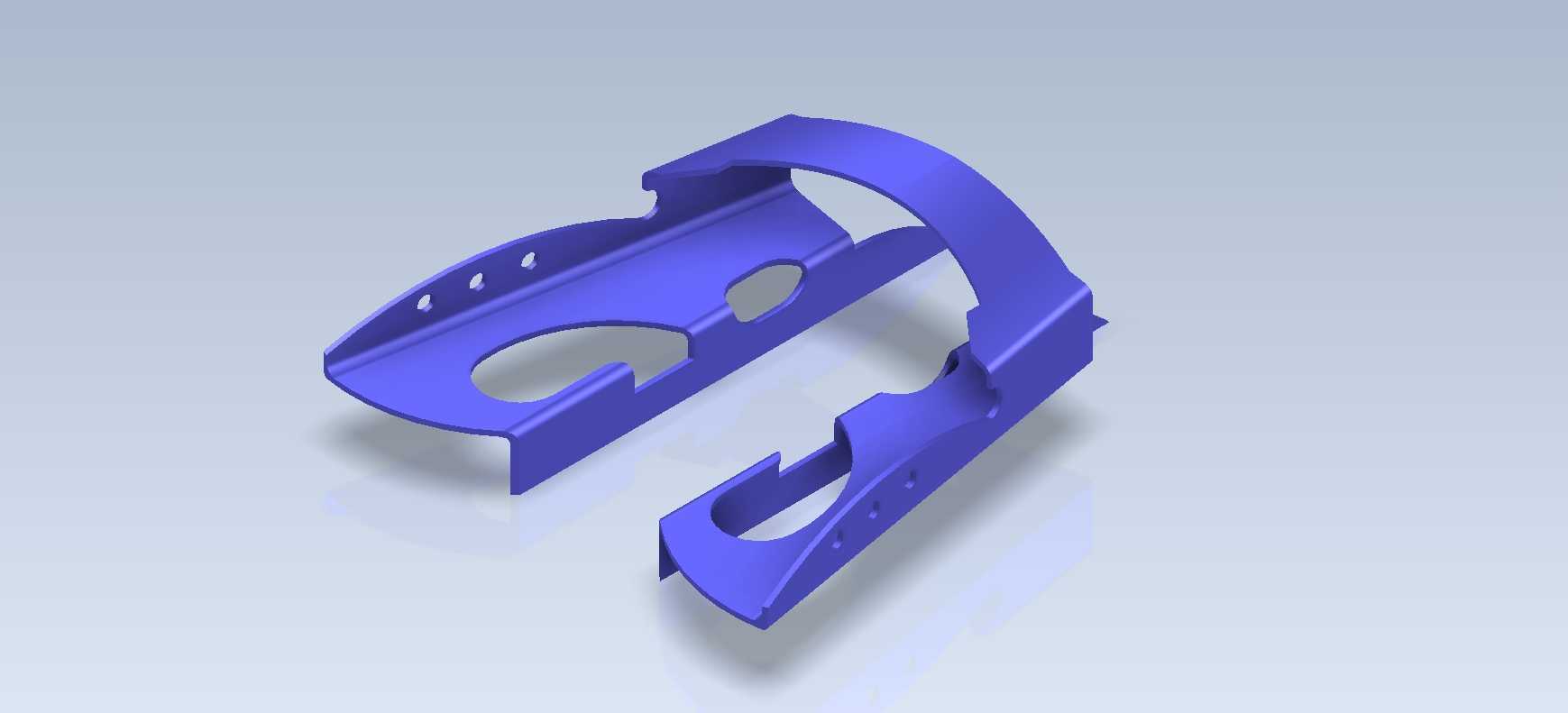

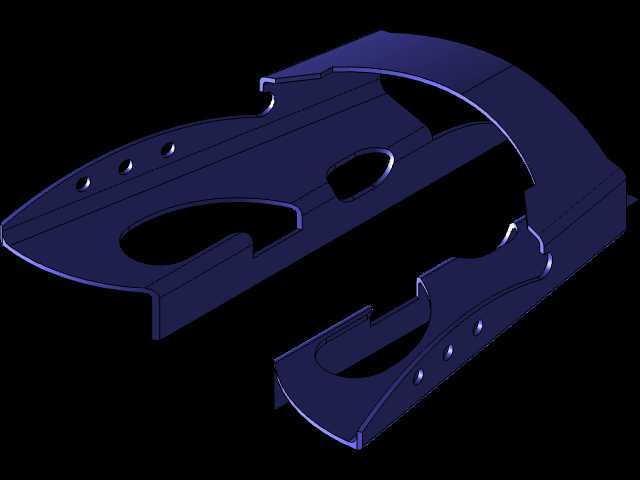

从实际应用场景来看，这类双叉式带弧形让位的卡扣结构，常出现在小型自动化设备的护板快拆结构、轻型输送线的线束固定支架、教学实验台的面板扣件上，不需要额外螺丝紧固，靠自身折弯后的弹性形变就能完成卡接固定，日常维护拆装的时候不用额外工具，能大幅降低设备运维的时间成本。设计这类结构的时候，首先要卡准安装边界：两个尖端的插入段宽度要比对应安装卡槽的宽度小0.2-0.3mm，预留装配公差，避免插装的时候卡滞；中间的弧形让位槽不是随便画的圆弧，要对应被固定件的外径或者安装面的凸起高度，比如用来卡线束的话，圆弧半径要比线束外径大0.5mm，既不会压伤线皮，也不会让线束在卡槽里晃荡产生异响。

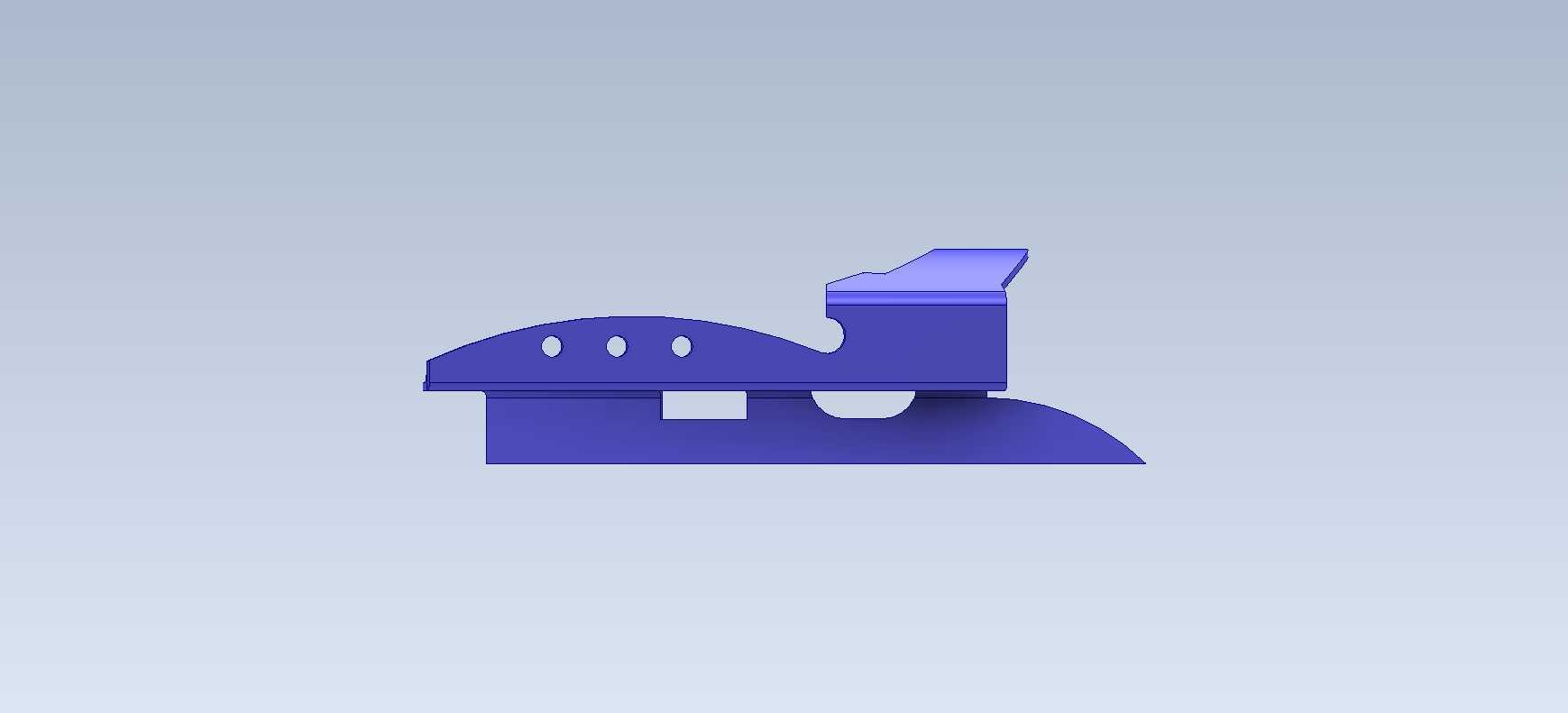

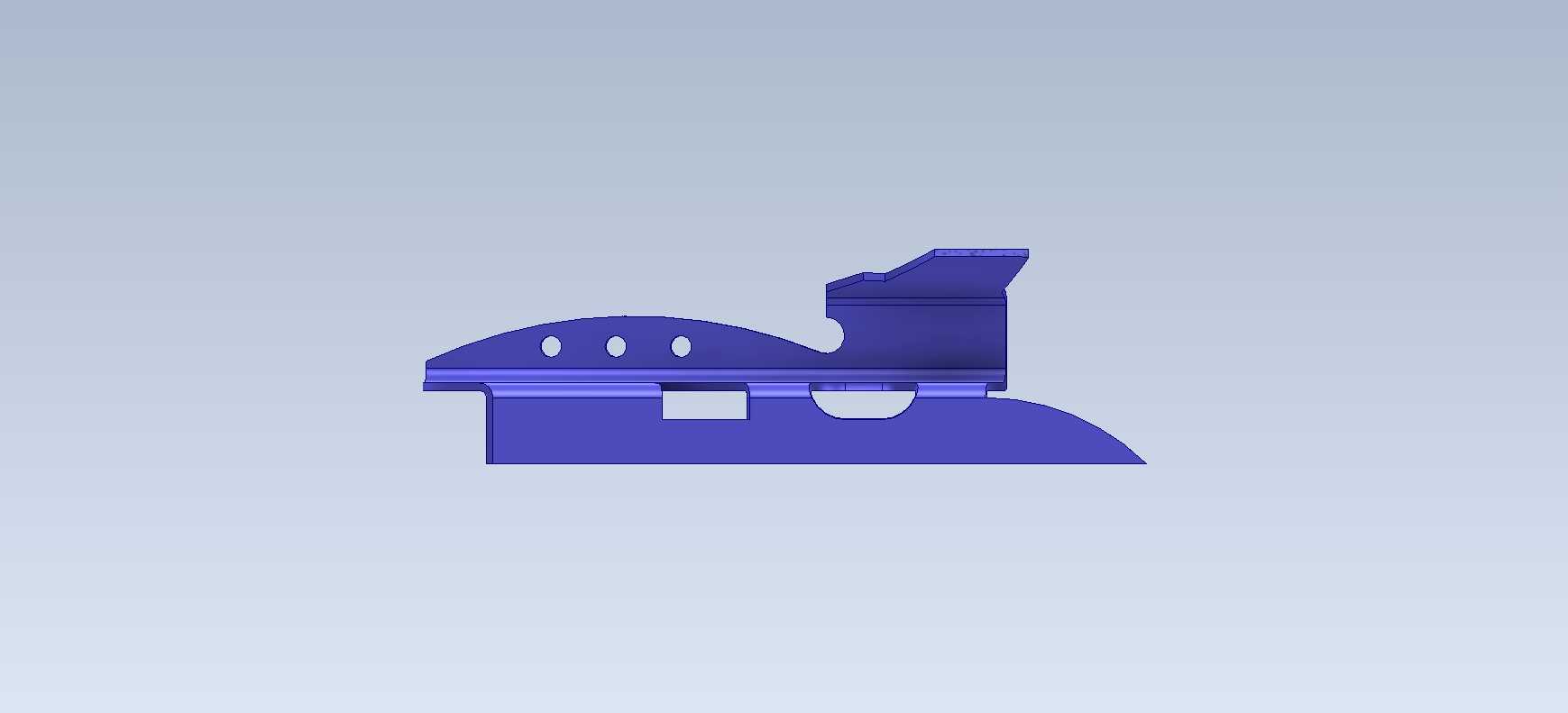

建模的时候要注意，侧边的三个小孔不是装饰特征，是用来穿细扎带或者打微型自攻螺丝做二次固定的，孔位的中心要距离折弯边至少1.5倍的板材厚度，不然冲压或者折弯的时候孔位会被拉变形，实际生产里如果孔离折弯边太近，还容易出现应力集中，零件受震动的时候会从孔位处开裂。主体的折弯角度不能直接按90度死画，要根据所选板材的材质预留回弹量，比如用1mm厚的冷轧钢板做这个零件，折弯90度的时候实际要压到87-88度，脱模回弹后刚好到90度，要是用65Mn弹簧钢做卡扣段，回弹量还要再留大一些，不然卡接力不够，用久了容易松脱。

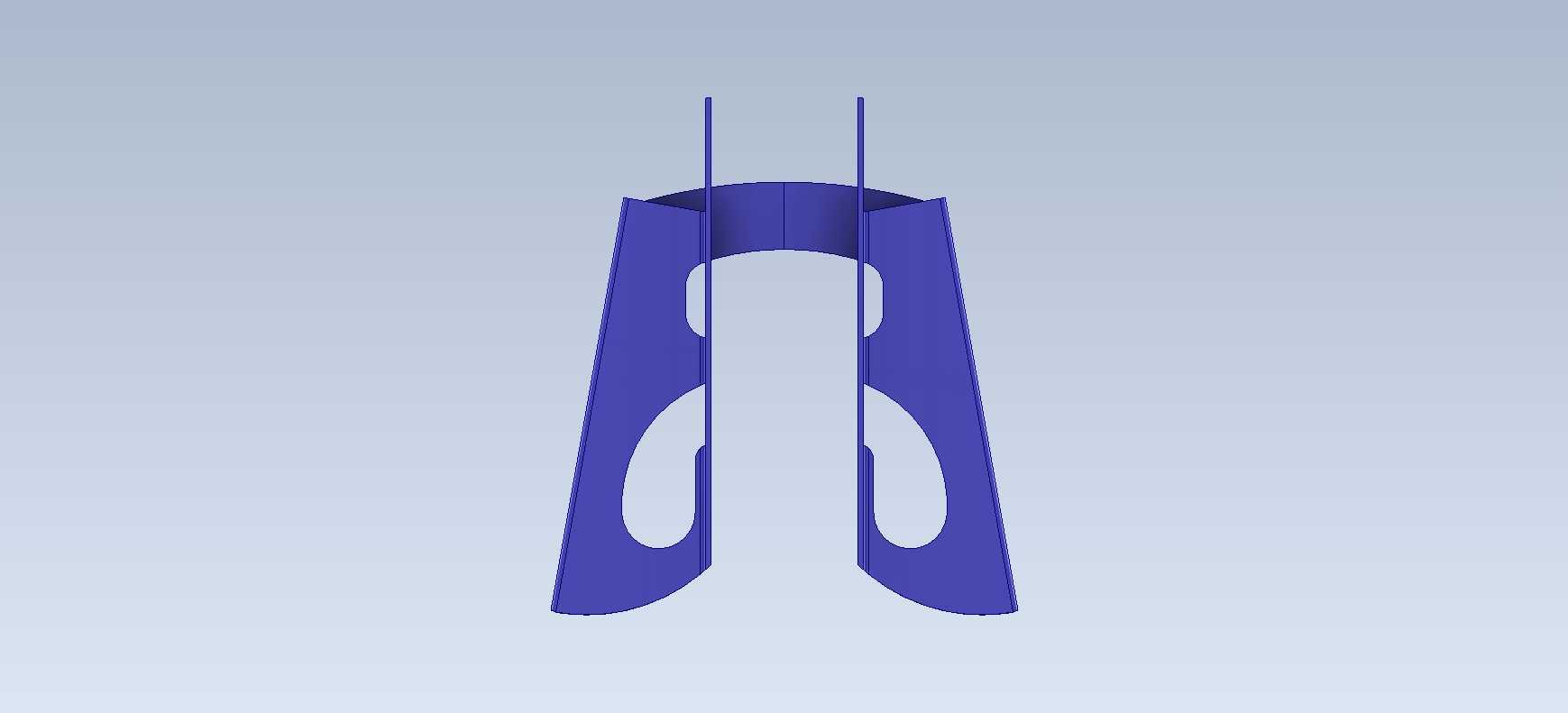

很多新手练这个题的时候，容易把两个叉臂的长度做的完全一致，实际设计里两个叉臂要做0.1-0.2mm的长度差，装配的时候先插长的一端定位，再把短的一端压入卡槽，装配手感会顺畅很多，不会出现两个端头同时卡滞装不进去的情况。中间的连接折弯段要做圆角过渡，不能直接做直角折弯，直角处的应力集中会让零件反复拆装几次就出现断裂，圆角半径一般取和板材厚度一致就可以，既不会因为圆角太大占用额外安装空间，也能有效释放折弯应力。

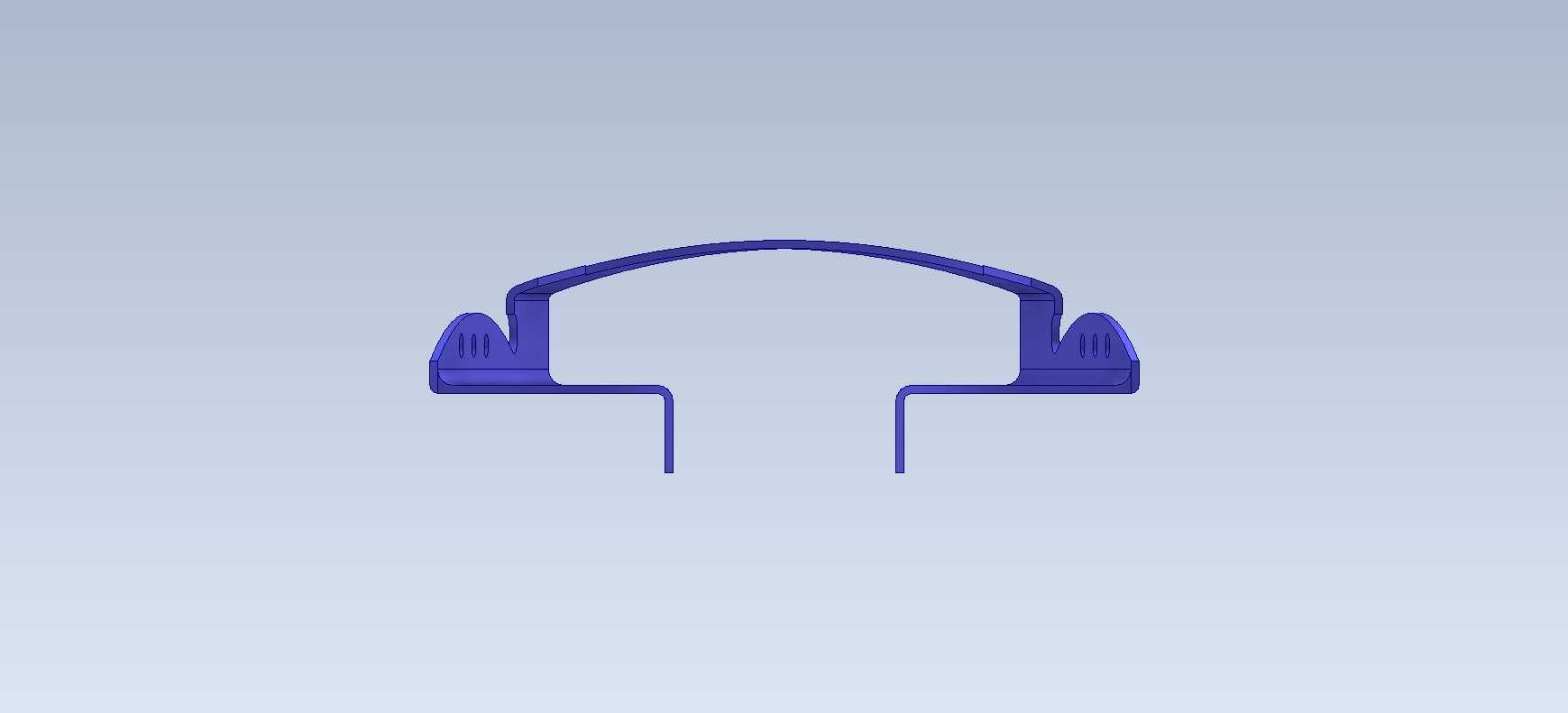

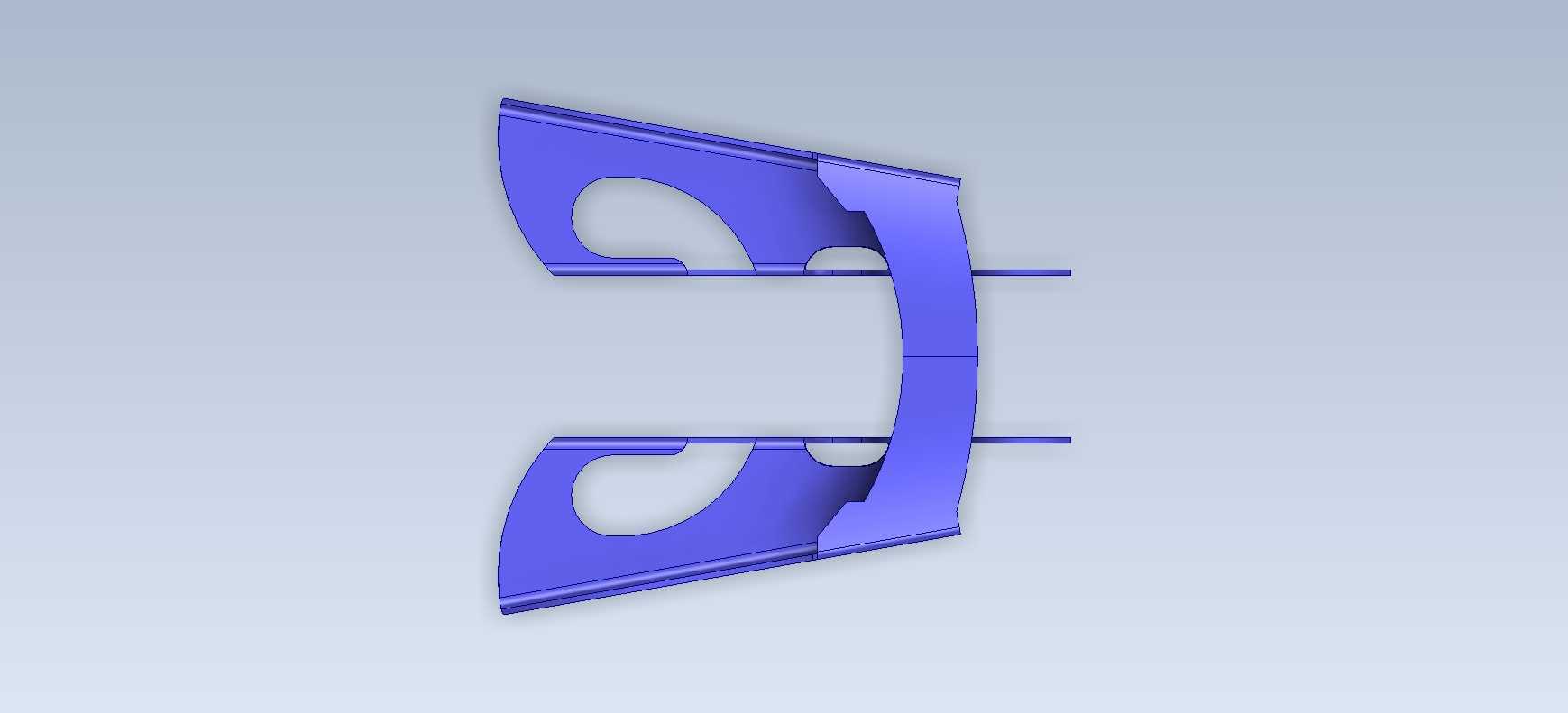

从安装尺寸边界来说，这类零件的整体厚度要控制在安装槽的深度范围内，背部的平面要和安装基面完全贴合，不能有凸起的特征，不然安装后会出现翘边，卡接不牢。侧面的让位缺口是为了避开安装基面上的定位凸台，设计缺口尺寸的时候要比凸台轮廓大0.3mm，避免加工误差导致零件装不到位。练这类建模题的时候不要只追求把外形画的和题图一模一样，要多想每个特征对应的实际生产和装配需求，比如为什么孔位是三个不是两个，为什么圆弧槽开在这个位置，为什么折弯边的高度是这个数值，把这些逻辑理清楚，以后做实际项目里的同类结构就不会出现设计缺陷，不用等打样回来才发现装不上、卡不紧、容易断这些问题。

另外要注意，这类弹性卡扣的卡接量不能设计太大，一般卡入深度控制在1-1.5mm就足够，卡入量太大的话拆装需要的力太大，日常维护的时候不方便，还容易把卡扣掰断；卡入量太小的话受震动容易自己松脱，起不到固定作用。如果是用在有震动的设备上，还可以在卡扣的接触面上压0.2mm的防滑凸点，增加摩擦力，不用额外增加固定结构就能提升连接可靠性。
