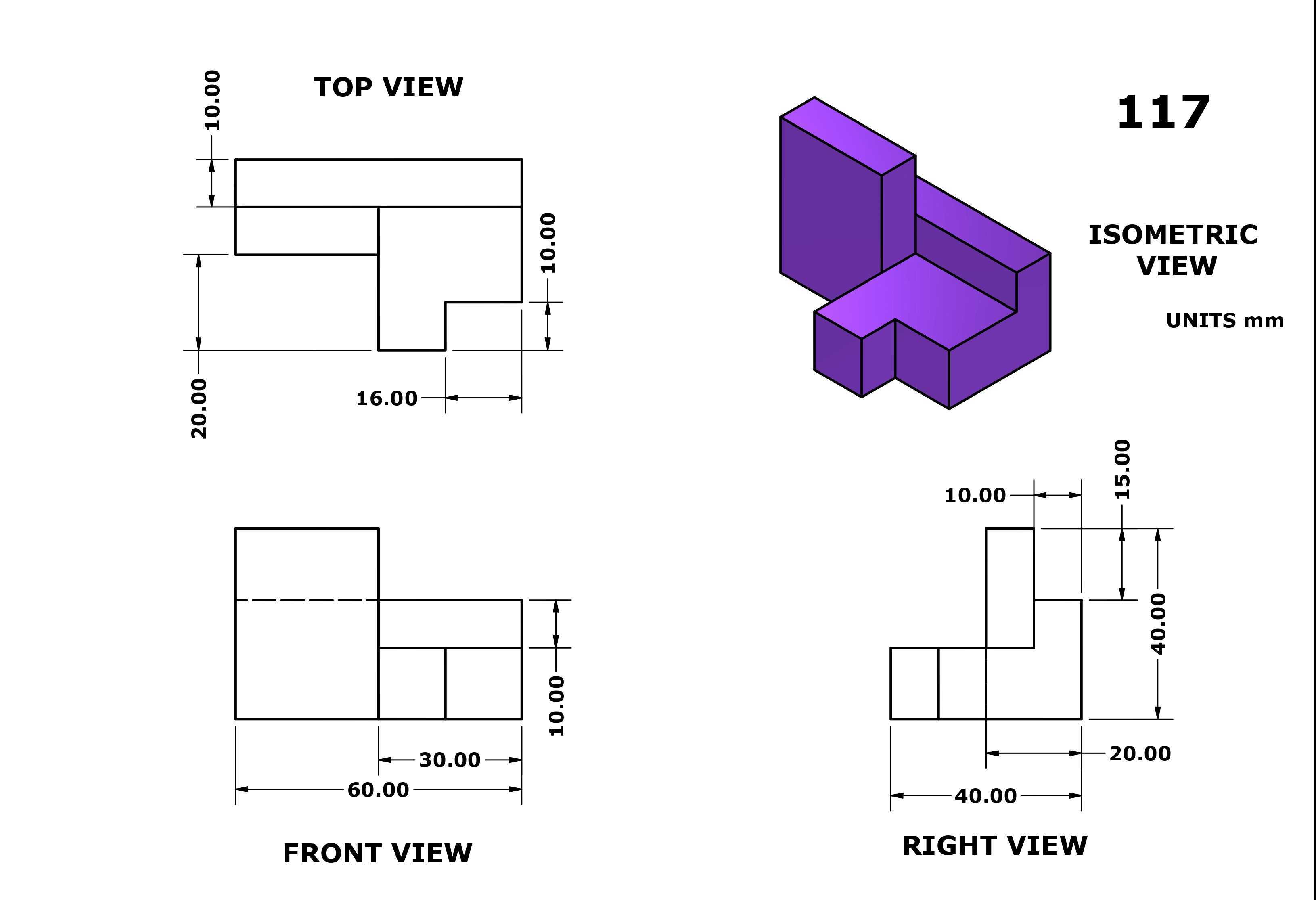

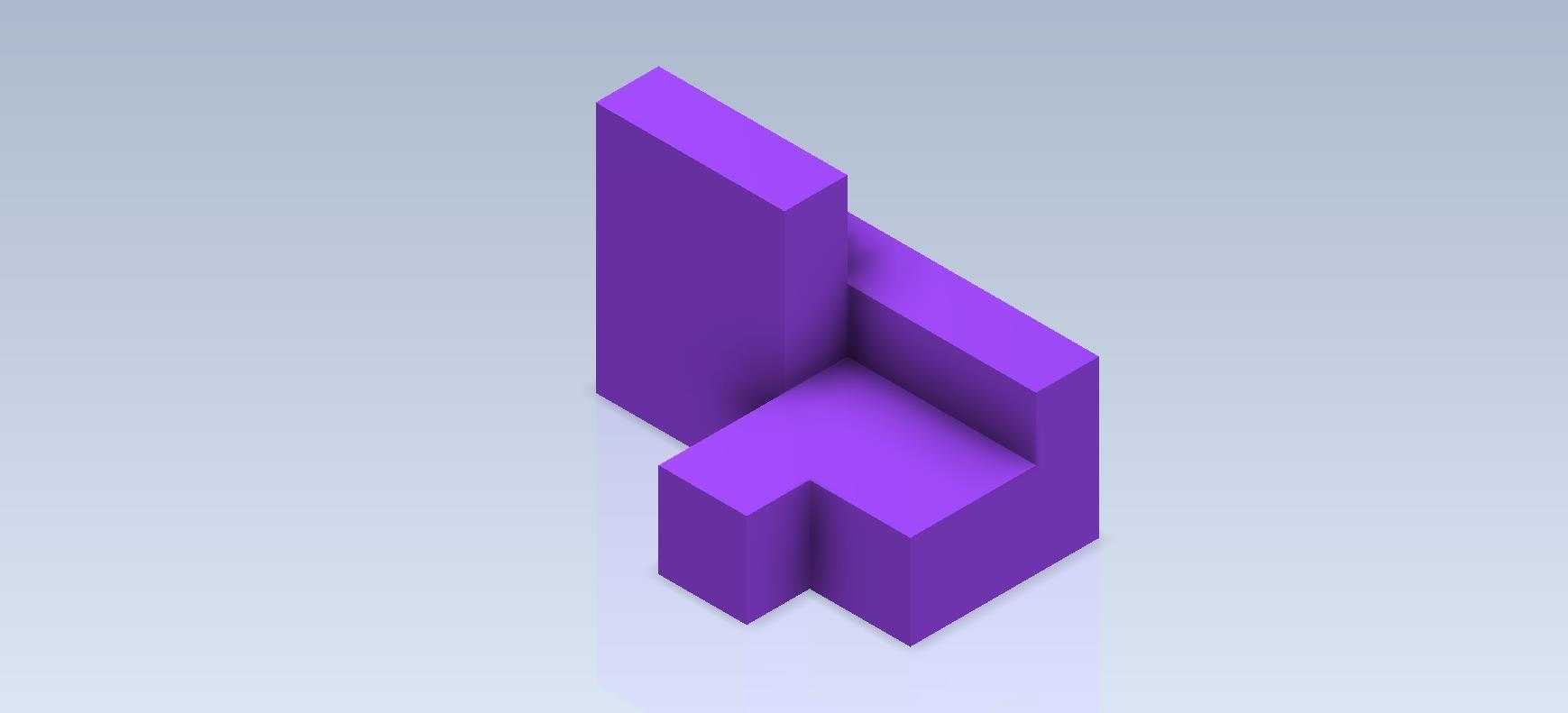

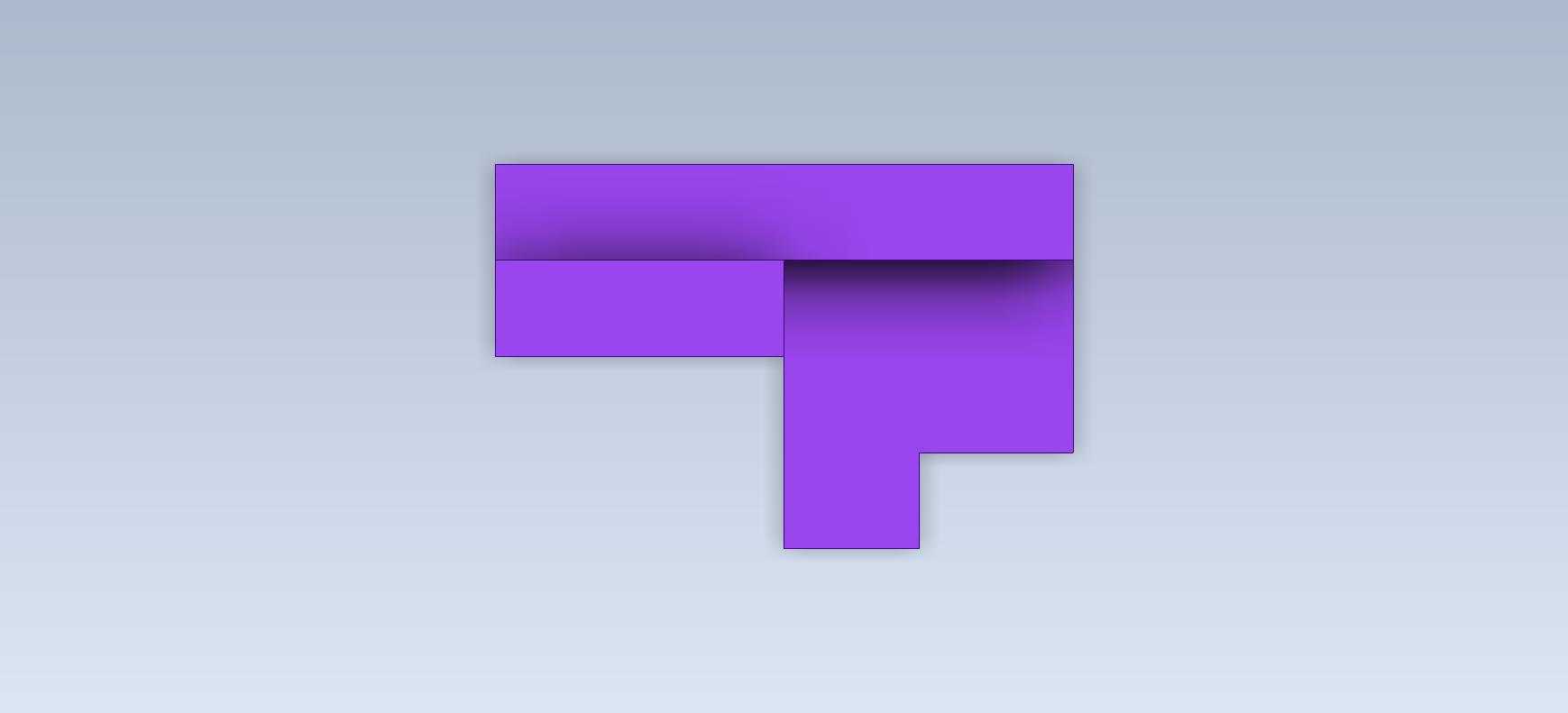

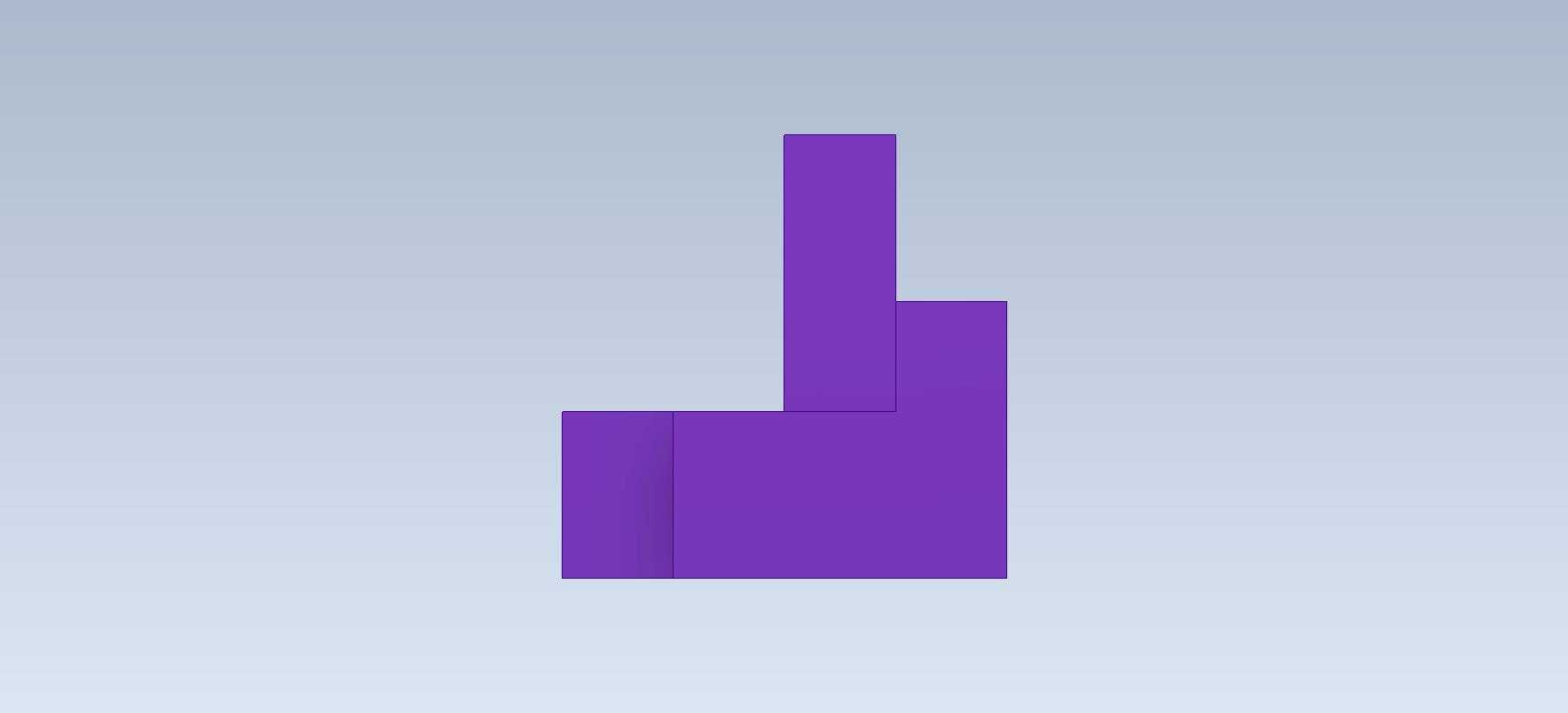

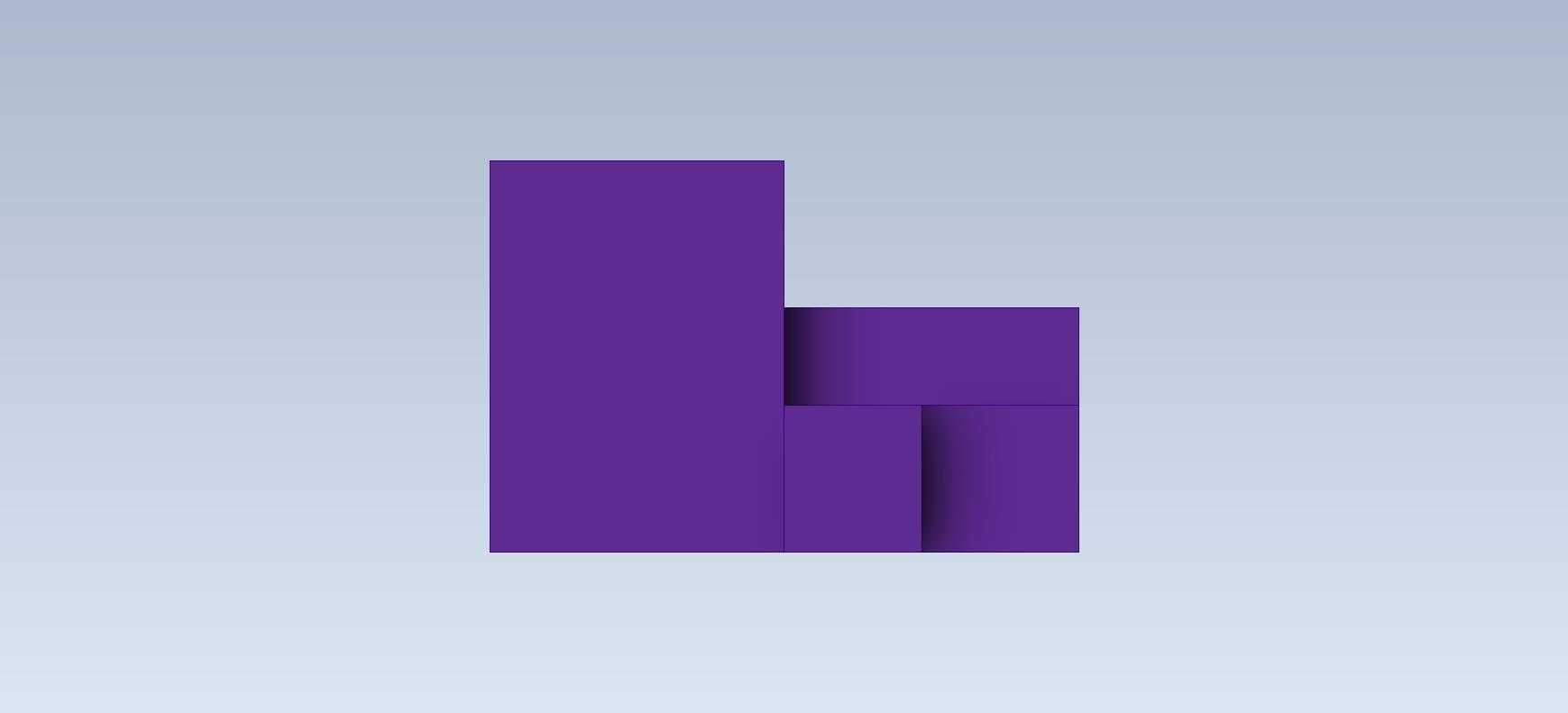

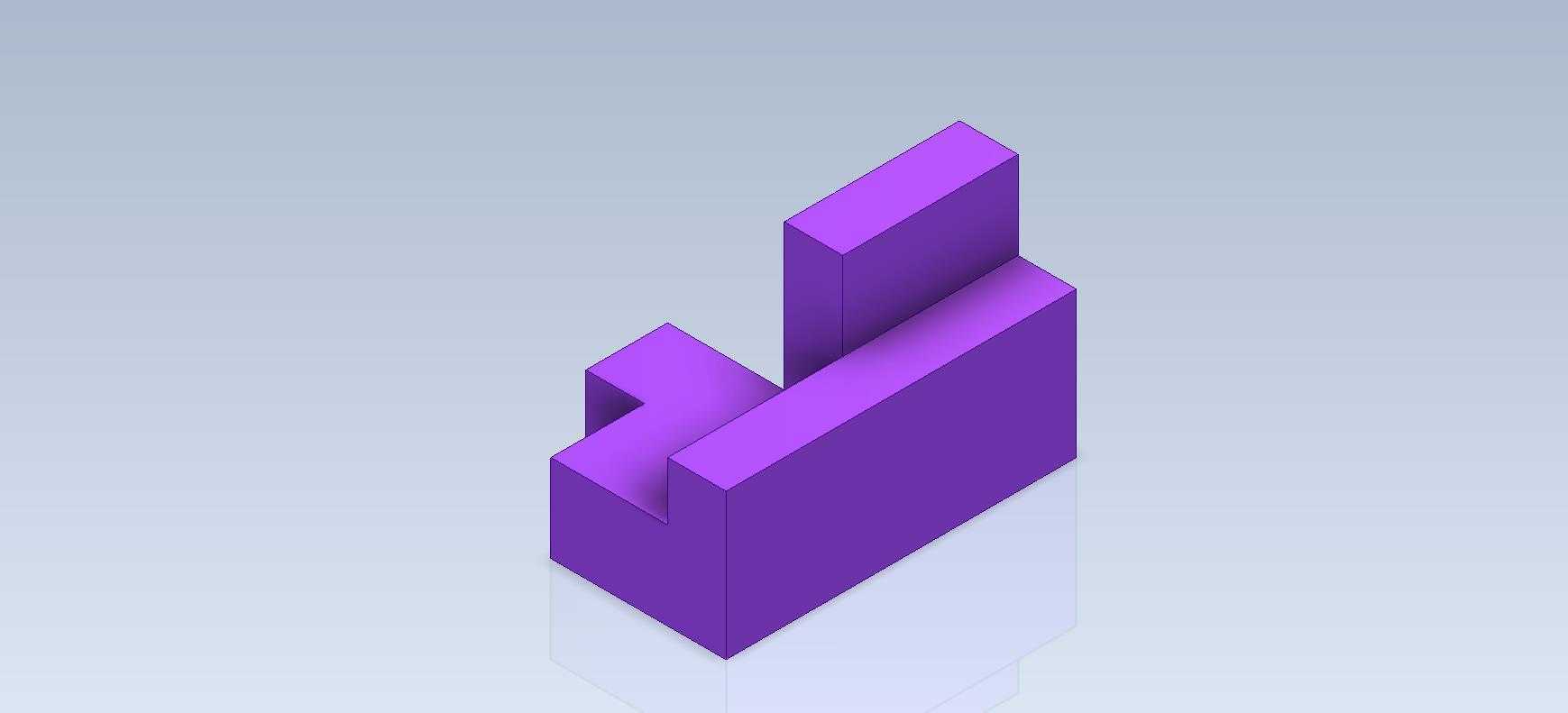

阶梯式L型凸块结构练习建模作品

　　这类阶梯式L型凸块结构，常作为机械结构设计入门阶段的典型练习载体，也可作为小型工装定位块、设备限位挡块的基础结构原型使用。在实际工业场景中，这类块体结构多应用在自动化生产线的工件定位工位、工装夹具的止挡部位、小型设备的安装支撑座位置，依靠规整的垂直面与阶梯落差实现工件的位置限定、相邻部件的装配间隙预留，或是作为设备外壳内部的加强筋连接基座使用。从结构功能来看，该构件采用三段式垂直阶梯布局，三个不同高度的矩形块体沿正交方向拼接，所有相邻面均保持90度垂直夹角，没有曲面、斜角或是镂空结构，整体受力路径清晰，垂直方向可承受均匀的压装载荷，水平方向的两个垂直立面可作为定位基准面，与相邻零件的平面形成面接触定位，相比点接触、线接触的定位结构，这类全平面接触的块体定位稳定性更强，长期受载后不易出现应力集中导致的形变，适合在中低载荷的工位重复使用。

　　设计这类结构时，首先要明确各段阶梯的高度差与宽度尺寸的匹配关系，要兼顾安装边界的限制与实际功能需求：如果作为定位块使用，最高段的立面高度要高于被定位工件的定位面高度至少2mm，避免工件受振动后从定位面滑脱；中间段的台阶面要预留出紧固件的安装空间，若采用内六角螺栓固定，台阶面的宽度要大于螺栓头部外径加扳手操作空间，通常单边预留不小于3mm的操作余量；最低段的凸台可作为装配时的导向止口，与安装基座的凹槽配合时，配合公差选用H7/h6的间隙配合，既保证装配时的导向顺畅，又不会出现过大的装配间隙导致定位偏移。建模过程中要优先确定基准坐标系，将构件的底面与XY基准平面重合，其中一个长侧边与X轴对齐，先绘制整体的外轮廓草图，通过拉伸命令生成最高段的基础块体，再依次绘制中间段、最低段的截面轮廓，采用布尔加运算完成整体拼接，建模时要注意所有棱边的处理：作为定位基准的棱边要保持锐边，不做倒角处理，避免影响定位精度；非定位的外露棱边可做0.5mm的小倒角，去除加工时产生的毛刺，避免装配时划伤操作人员。

　　从安装边界来看，这类块体结构的安装孔通常设置在最低段的台阶面上，孔位距离侧边的距离要大于螺栓直径的1.5倍，避免安装时螺栓距离边缘过近导致基体开裂；整体的外形尺寸要根据安装工位的空间预留确定，通常长度方向不超过100mm，宽度方向不超过60mm，最高段高度不超过80mm，既满足小型工位的定位需求，又不会占用过多的设备安装空间。在实际加工层面，这类结构可采用整块铝合金或45号钢铣削加工完成，所有平面的平面度公差控制在0.02mm以内，定位立面的垂直度公差控制在0.01mm/100mm以内，表面粗糙度根据使用场景确定，定位面的粗糙度达到Ra1.6即可满足普通装配需求，非接触面的粗糙度达到Ra6.3即可。

　　这类结构看似简单，实则涵盖了三维建模中最基础的草图绘制、拉伸特征、布尔运算、基准选择等核心操作，也是机械结构设计中最常见的基础块体形态，很多复杂的工装结构、设备支撑结构都是在这类基础块体上拓展出安装槽、定位孔、避让缺口等特征演变而来，掌握这类基础结构的建模逻辑与尺寸设计要点，是开展复杂机械结构设计的必备基础。在实际选型应用时，要根据工位的受载大小确定材质，如果是轻载的电子元件组装工位，可选用硬质PVC或铝合金材质，降低整体重量同时满足防锈需求；如果是重载的五金件冲压工位，就要选用45号钢并做调质处理，提升块体的表面硬度与抗冲击性能，避免长期受冲击后出现棱边塌陷、定位失效的问题。
