双立板带孔支撑铰接座结构设计

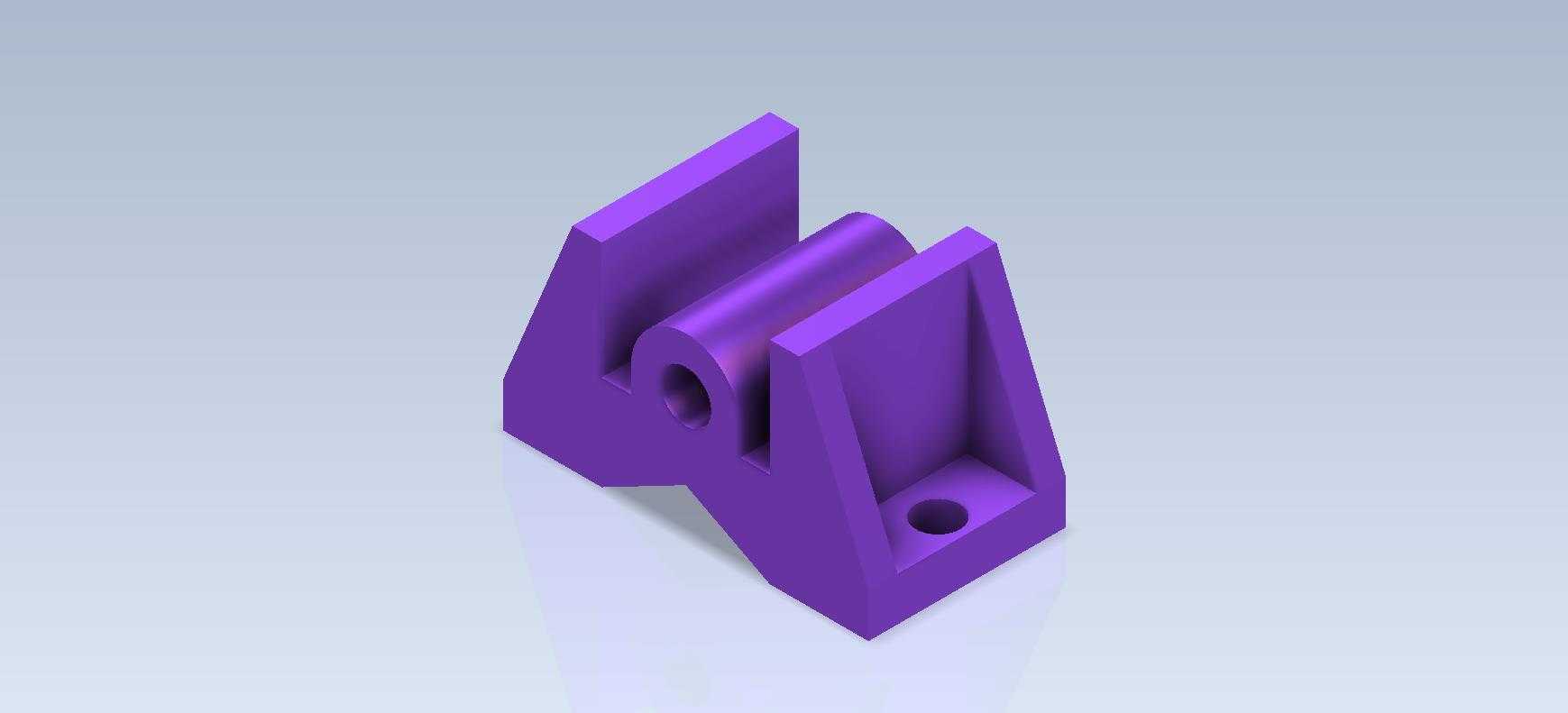

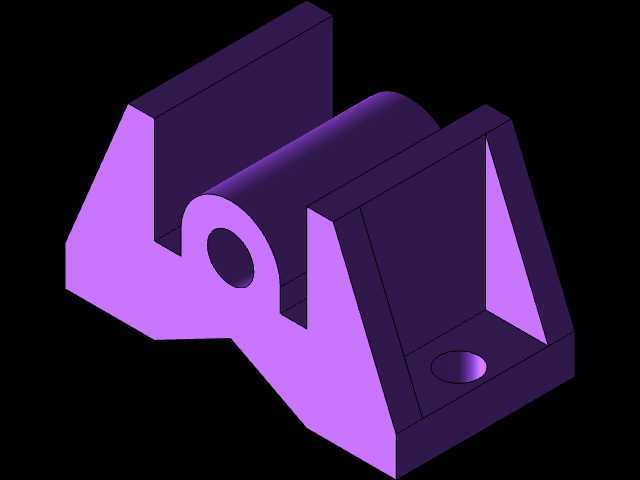

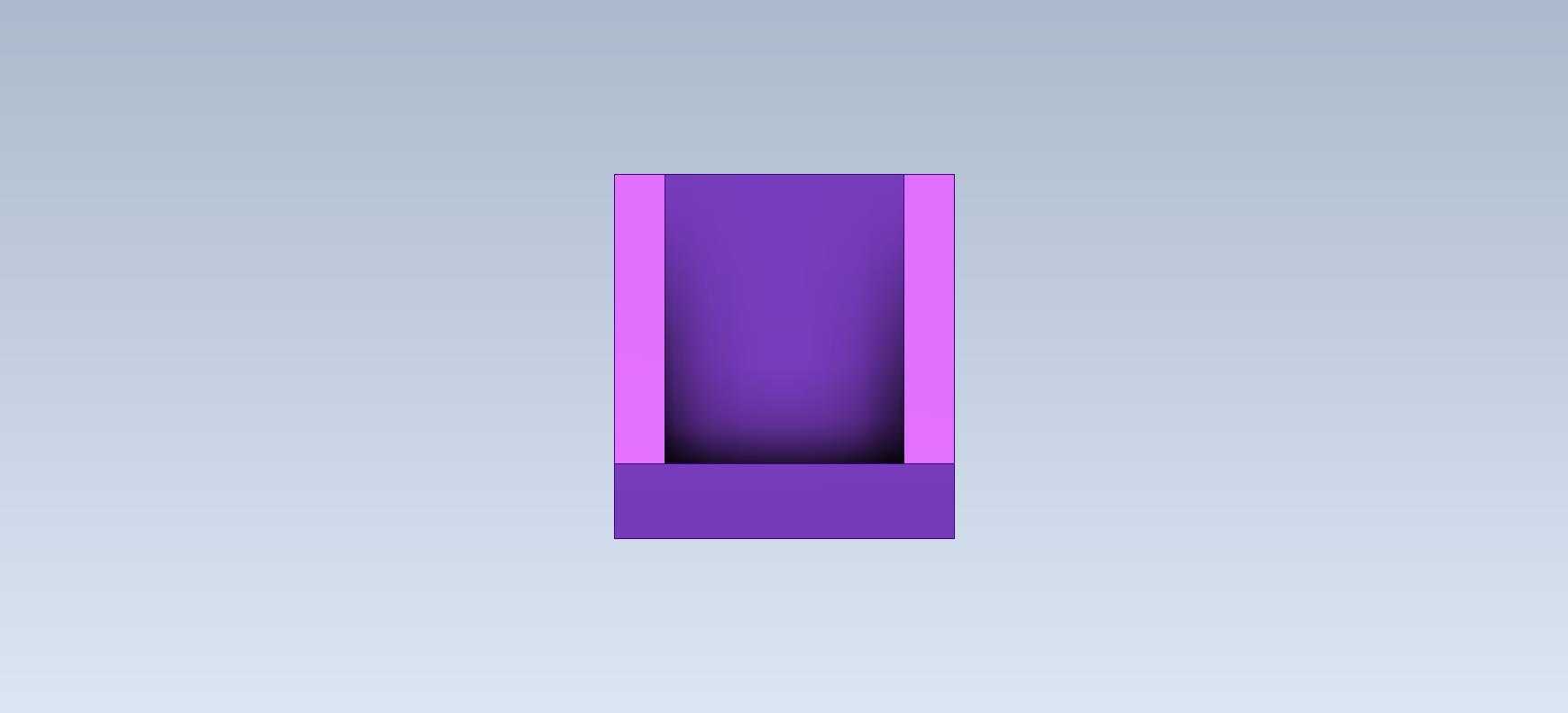

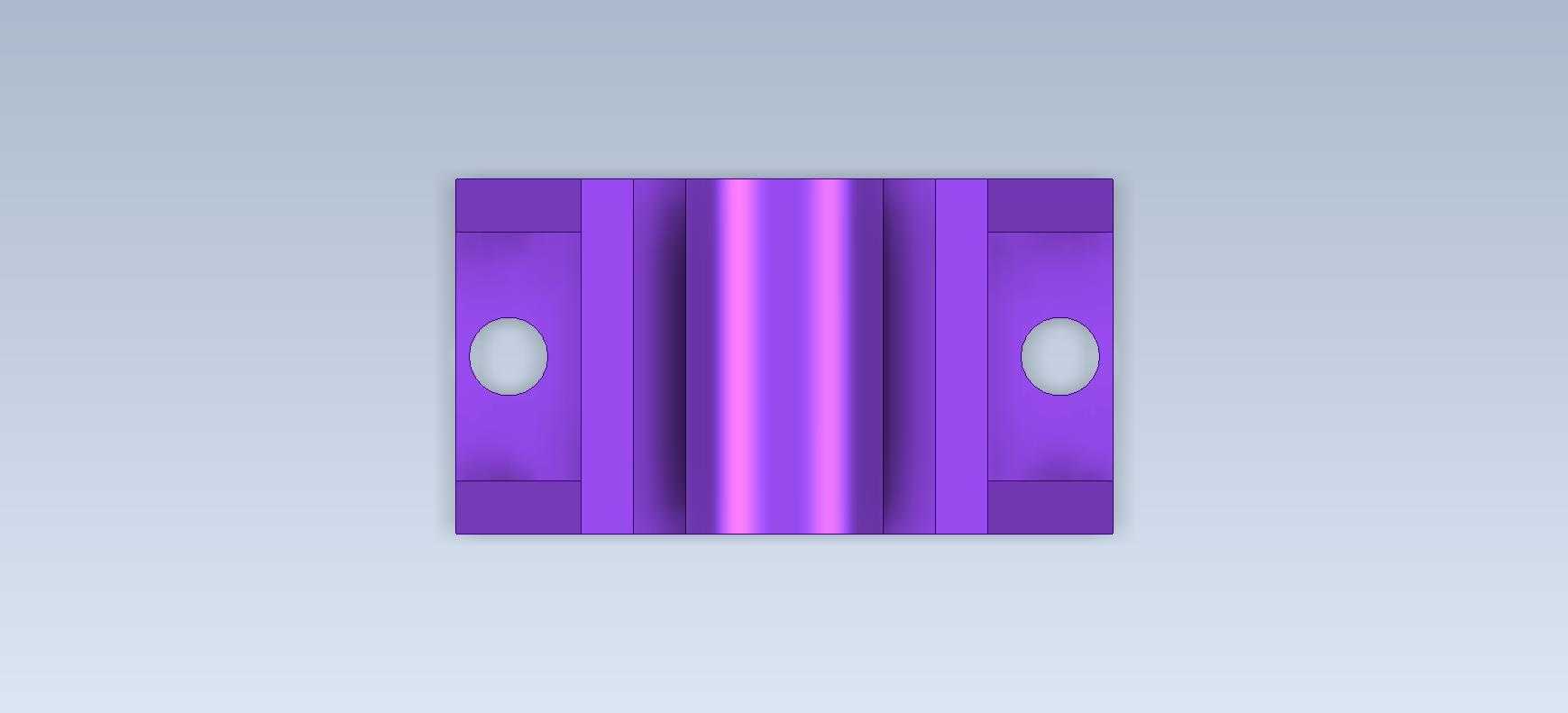

　　这款双立板带孔支撑铰接座，是机械传动与支撑系统中十分常见的基础连接构件，日常在小型自动化生产线的工件翻转机构、轻工设备的连杆传动单元、工装夹具的角度调节模块中都能见到它的身影，核心作用是为铰接转轴提供稳定的安装基准，同时承担径向载荷与部分侧向倾覆力矩，保证铰接副转动过程中无多余窜动。从结构设计逻辑来看，底部采用一体化的矩形安装基板，基板上预留的沉头安装孔可直接通过内六角螺栓固定在设备安装面，沉孔设计能够让螺栓头完全没入基板平面，不会突出表面干涉其他运动部件，安装时需注意基板底面的平面度公差需控制在0.05mm以内，避免安装后出现立板倾斜导致转轴卡滞。

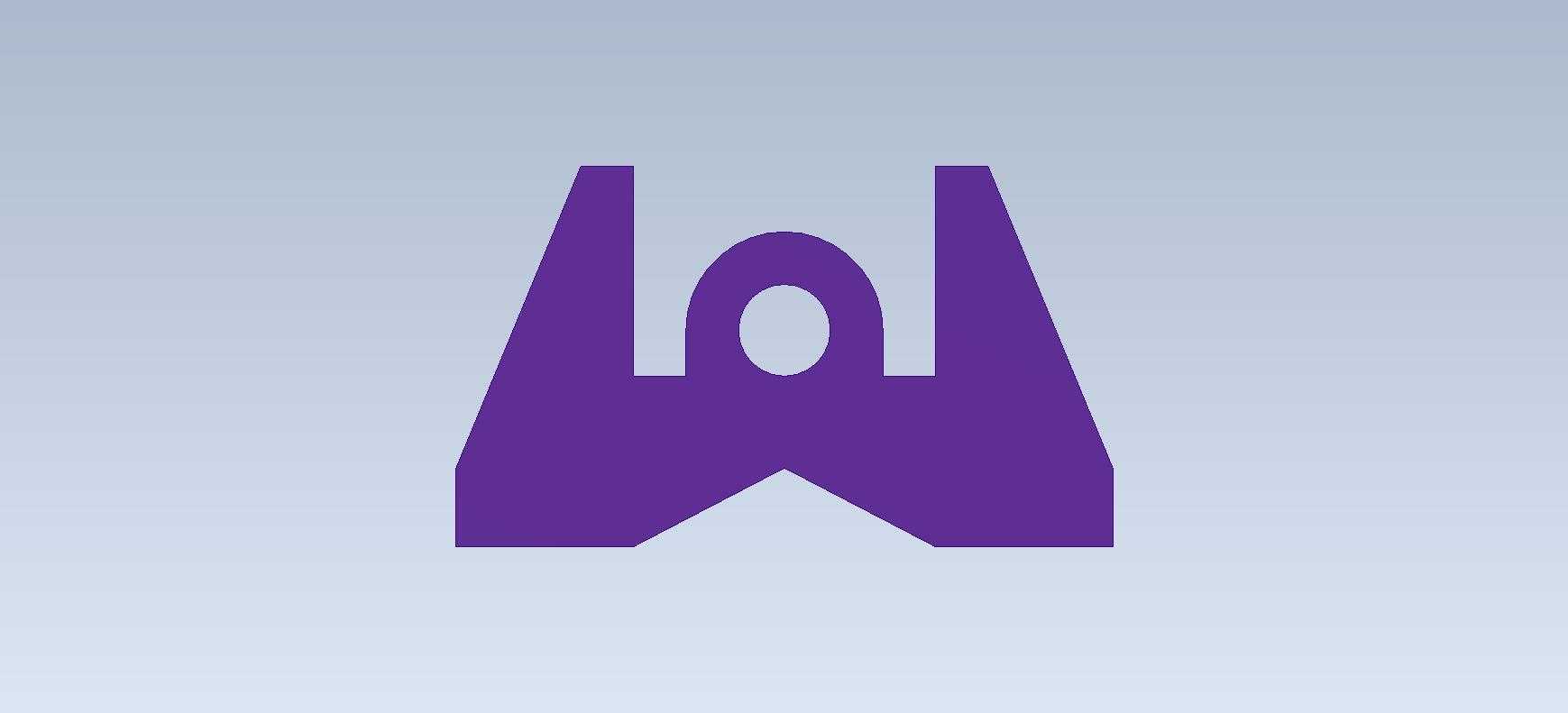

　　两侧对称布置的三角形加强立板，是整个构件的核心受力支撑结构，立板与底部基板采用大圆角过渡，能够有效降低应力集中系数，在承受交变载荷时避免转角处出现疲劳裂纹，立板的厚度根据常规工况下的载荷计算选取，保证在额定径向载荷下立板的变形量不超过0.02mm，满足铰接转动的精度要求。中间的同轴铰接筒是与转轴配合的核心部位，筒体内孔的尺寸公差按照H7级精度设计，表面粗糙度要求达到Ra1.6，能够与标准g6公差的转轴形成间隙配合，既保证转动灵活无卡滞，又不会因配合间隙过大产生晃动；铰接筒外侧与两侧立板完全融合，连接处同样设置圆角过渡，将转轴传递的载荷均匀分散到两侧立板再传导至底部安装基板，避免局部应力过大导致结构失效。

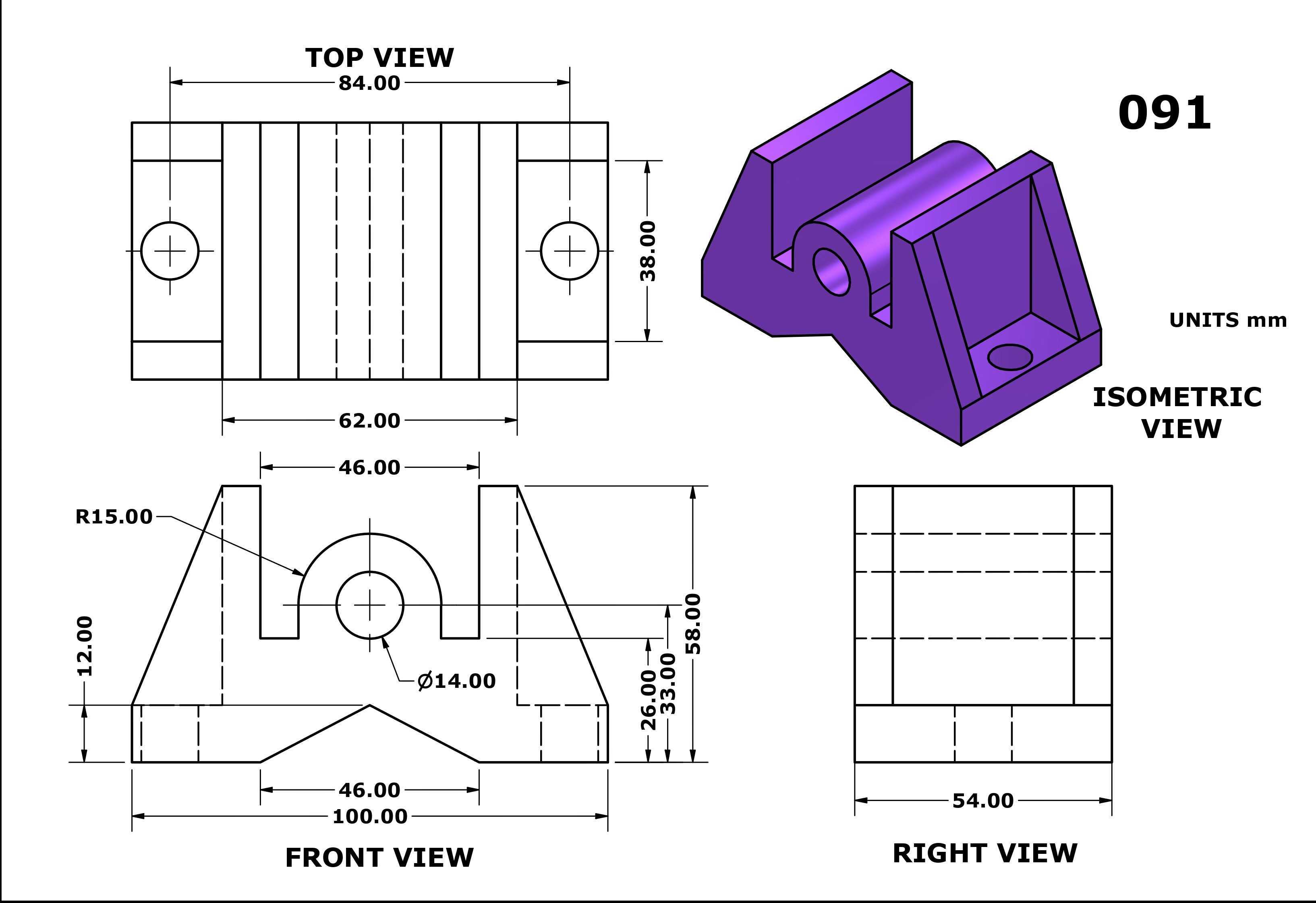

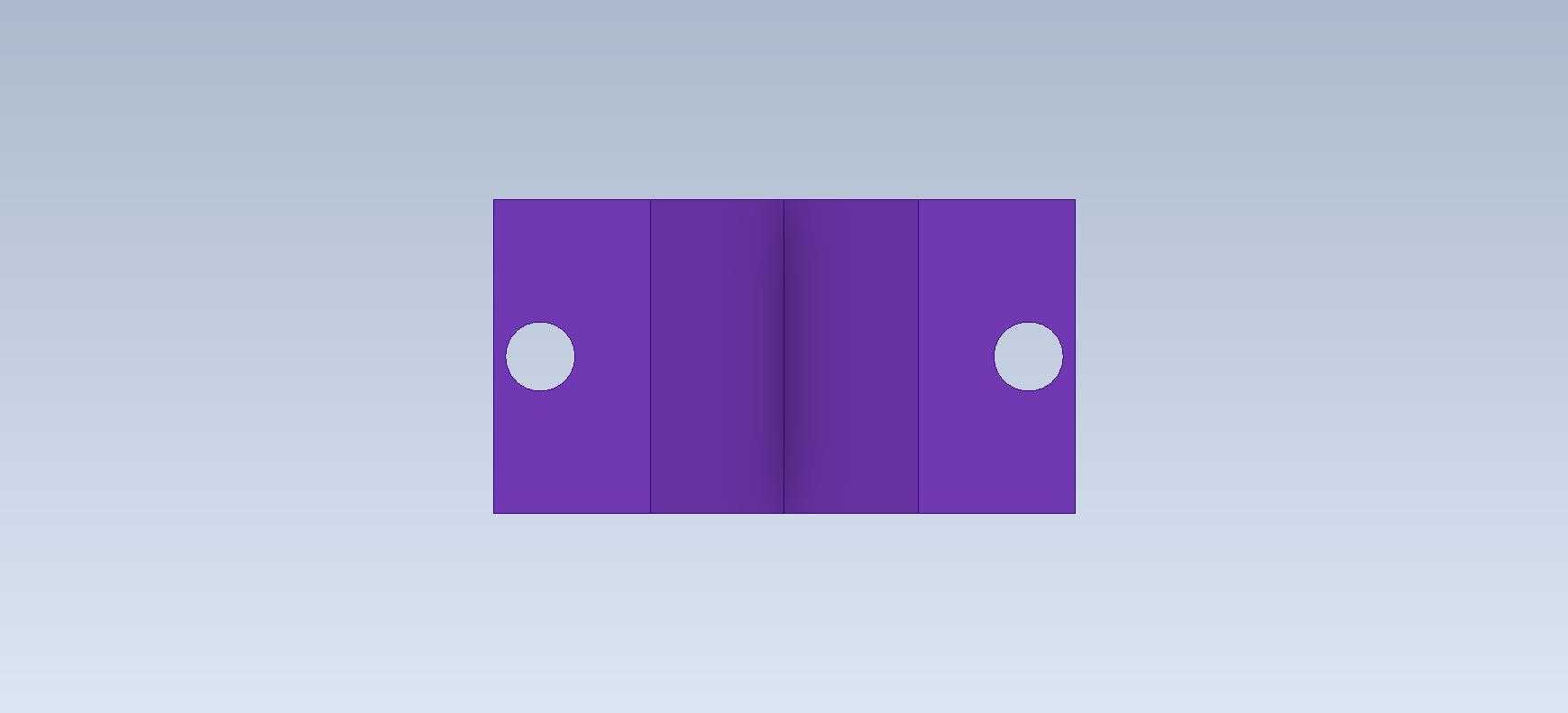

　　在实际选型应用时，需要重点核对几个安装边界尺寸：首先是底部安装孔的中心距，必须与设备安装面的预留螺纹孔位置完全匹配，避免强行装配产生内应力；其次是两侧立板的内侧间距，要与配套的铰接连杆端部厚度匹配，预留0.2-0.3mm的轴向间隙，保证连杆转动时不会与立板发生摩擦；最后是铰接筒内孔的中心高度，这个尺寸直接决定了整个铰接机构的转动中心高度，会影响连杆传动的行程与力矩输出，设计选型时需根据整体传动链的参数核算确认。

　　建模过程中需要重点保证两侧立板上铰接孔的同轴度，公差需控制在φ0.02mm以内，否则装配后转轴会出现别劲现象，长时间运行会加剧转轴与孔的磨损，缩短构件使用寿命；同时所有的过渡圆角都需要按照工艺要求设置，不能出现尖锐棱角，既避免热处理时出现应力开裂，也能减少加工过程中的刀具崩损风险。这类支撑铰接座通常采用铸铁或者铝合金材质加工，铸铁材质适用于载荷较大、冲击较强的工况，减震性能更好，铝合金材质则适用于对设备重量有要求的轻型自动化设备，安装时需在基板与安装面之间加装薄铜片调整水平度，进一步保证铰接副的运行精度。
