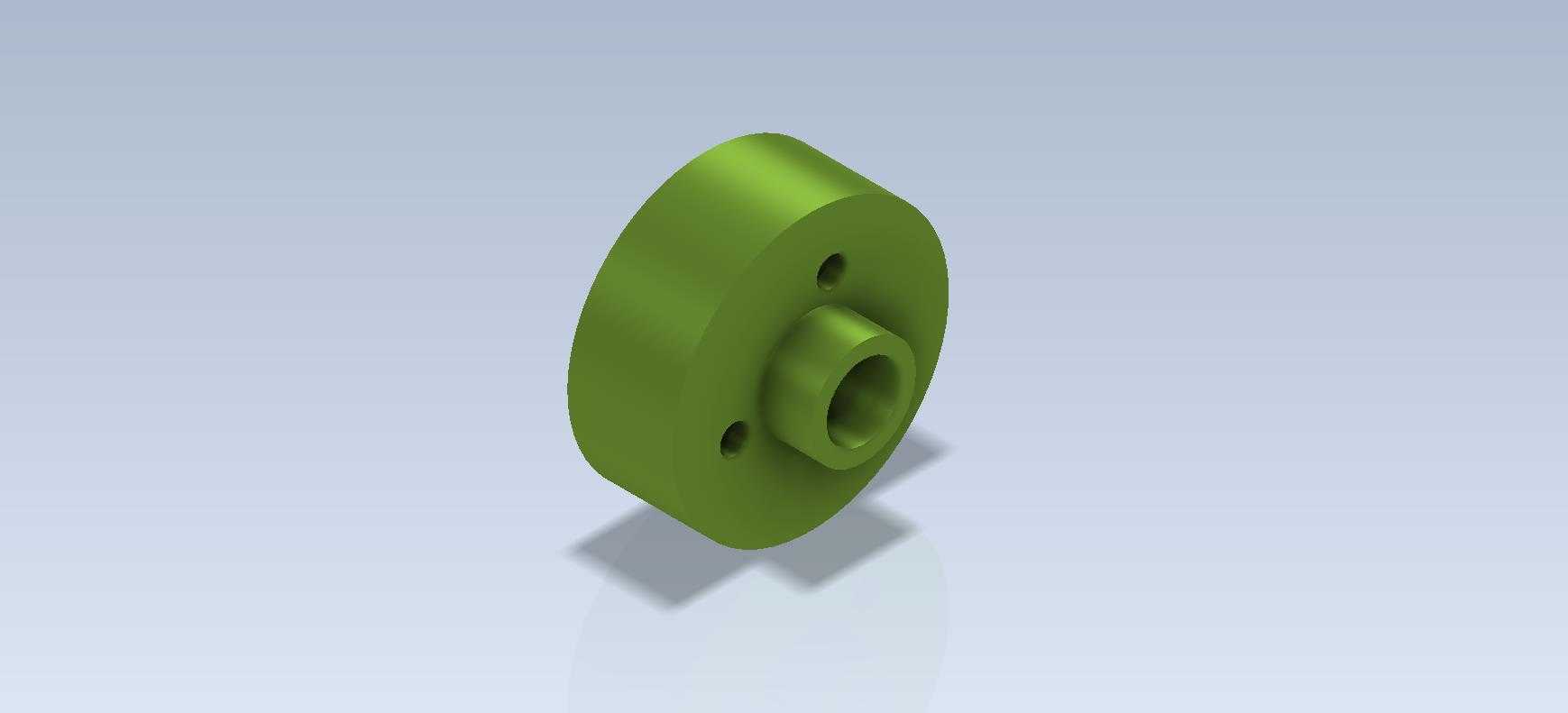

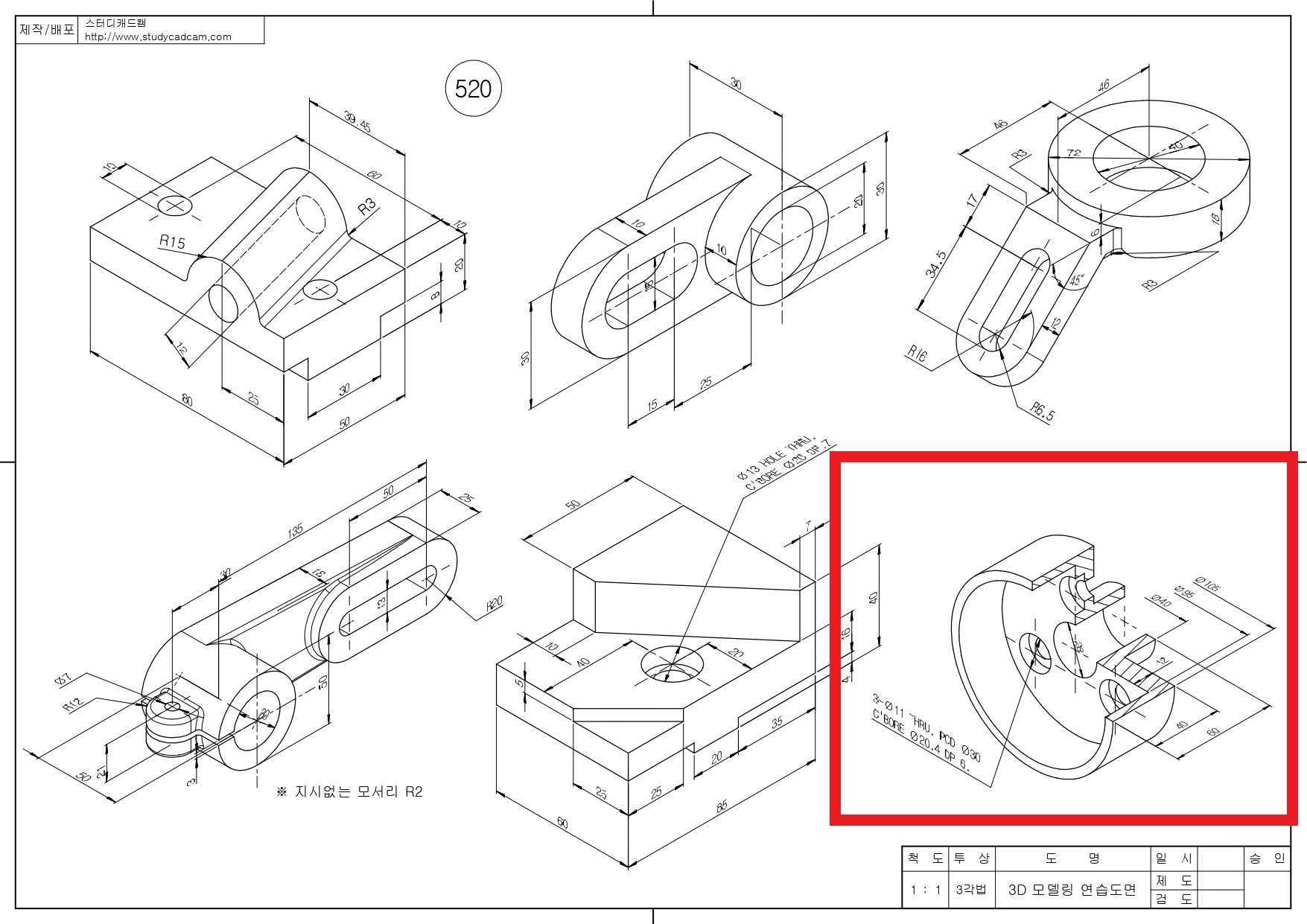

带轴孔盘类轮体结构三维练习模型

本次呈现的盘类轮体结构，是机械基础练习建模中非常典型的回转类零件，这类结构在轻工输送设备、小型传动机构、教具演示装置中应用十分广泛，很多入门级传动副里都会用到这类带中心安装孔的盘式轮件，用来配合圆轴实现动力传递、物料承托或者滚轮导向的功能。从实际使用场景来看，这类轮体常作为小型皮带输送机的从动滚轮、手动调节机构的手轮基体、或者是简易传动系统里的惰轮基体，不需要承受过大的冲击载荷，更多是承担回转支撑、接触面导向的作用，对回转同轴度、安装孔的配合精度有基础要求，外圆面的粗糙度需要满足和配套接触件的摩擦或滚动需求，避免运转过程中出现卡顿、偏摆的问题。

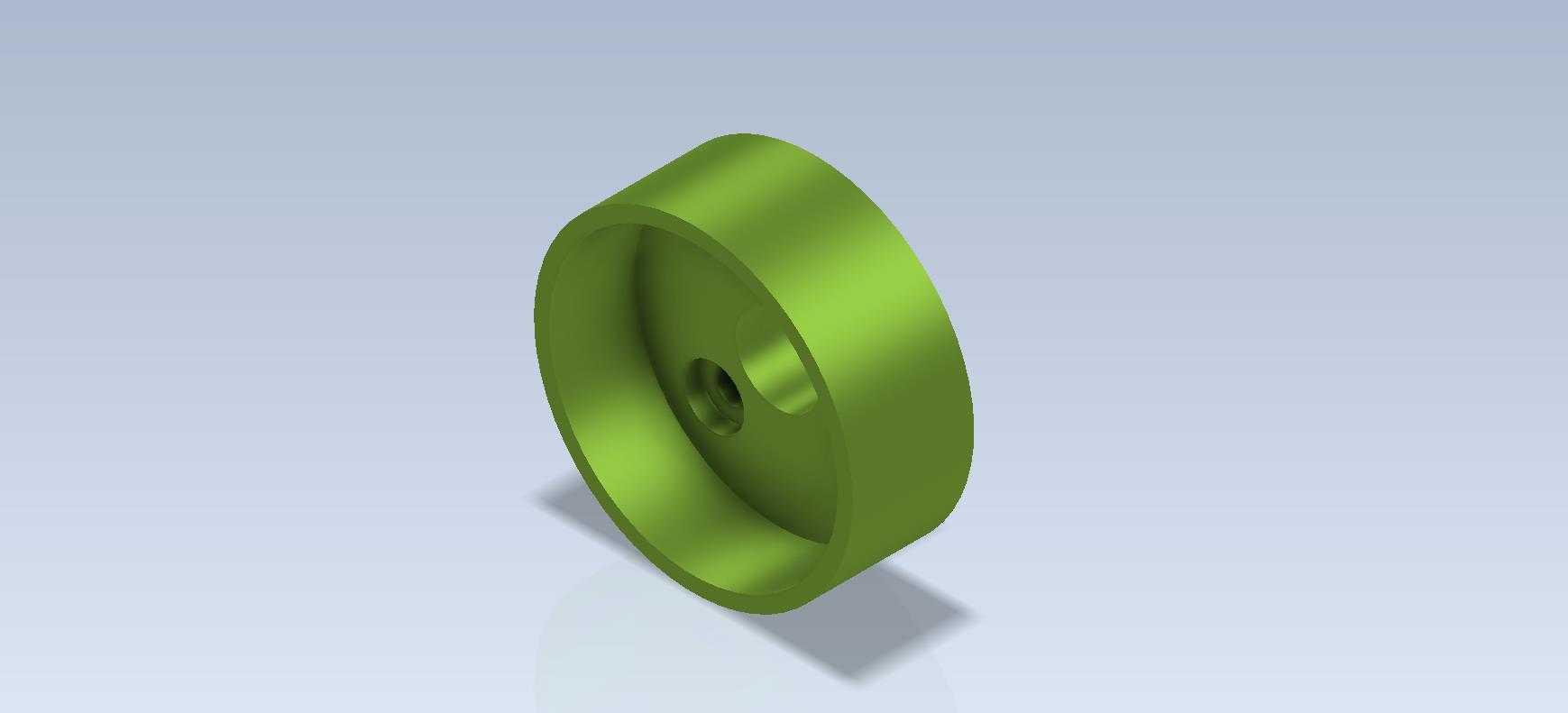

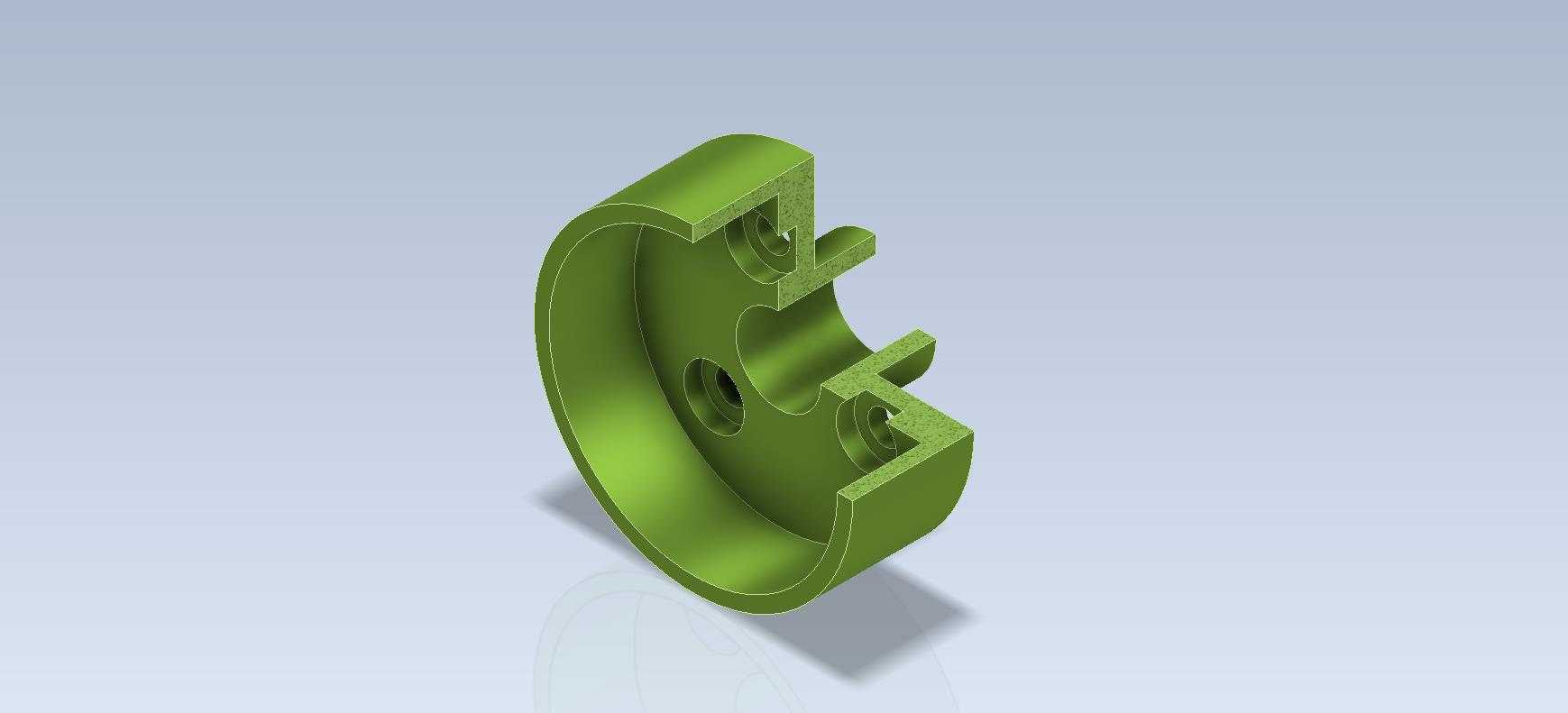

设计这类零件的时候，首先要明确安装边界：中心的轴孔是核心安装基准，孔的内径需要和配套的传动轴采用过渡配合，保证轮体和轴同步回转，不会出现相对打滑的情况；孔内的键槽或者紧定螺钉平面（从模型上能看到孔侧的定位平面）是用来加装紧定螺钉的，用来锁定轮体和轴的轴向、周向位置，避免运转过程中轮体沿轴窜动。轮体的整体外形是单侧带凹腔的盘式结构，这种设计不是随意做的减重，而是在保证轮体整体刚性的前提下，减少不必要的材料用量，同时凹腔结构可以给轴端的紧固件、轴承端盖留出避让空间，避免安装后轮体和相邻的机架结构发生干涉。外圆面的宽度需要和配套的接触件宽度匹配，比如如果用作皮带滚轮，外圆宽度要比配套皮带宽2-3mm，防止皮带运转过程中脱出轮体；轮缘的圆角过渡是为了避免应力集中，同时在安装接触件的时候起到导向作用，不会因为锐边割伤配套的皮带或者操作人员。

从建模逻辑来看，这类回转类零件优先采用旋转凸台作为基础特征，先绘制过中心轴线的半剖面轮廓，一次性旋转出整体的基体形状，之后再对中心孔进行精修，添加孔侧的定位平面，最后对所有锐边进行倒圆角处理，符合机械加工的工艺要求——实际加工这类零件的时候，多采用圆钢棒料在车床上一次装夹车削成型，之后再通过铣床或者钻床加工紧定螺钉的定位平面或者螺纹孔，建模的时候的特征顺序和实际加工工序保持一致，能有效减少后续出工程图的时候的尺寸标注矛盾，也方便后续根据实际选型需求修改参数。

安装边界方面，这类轮体的轴向总厚度决定了它在轴上的占用空间，安装的时候需要保证轮体两侧和相邻部件留出至少1mm的间隙，避免运转时发生摩擦；中心孔的轴线必须和传动轴轴线完全重合，否则轮体高速回转的时候会产生偏心振动，影响整个机构的运转稳定性。外圆面的圆柱度公差需要控制在0.05mm以内，保证回转的时候外圆面的径向跳动量在允许范围内，如果是用作摩擦传动的滚轮，外圆面还可以根据需求包胶，增加摩擦系数，减少传动打滑的概率。这类结构虽然简单，但是是很多复杂盘类零件的设计基础，掌握这类零件的建模思路、公差配合要求、安装避让逻辑，能为后续设计更复杂的回转类零部件打下扎实的基础，很多刚接触结构设计的工程师都是从这类基础盘类零件开始，逐步理解回转件的设计逻辑、工艺要求和装配关系，避免后续设计复杂零件的时候出现基础的干涉、配合不当的问题。
