内燃机活塞基础结构三维建模练习素材

活塞作为内燃机核心往复运动部件，其结构设计直接关联动力输出效率、密封可靠性与整机运行寿命，在车用发动机、小型通用汽油机、空压机等往复式动力设备中均有广泛应用。日常建模练习中拆解活塞结构，能帮助结构设计从业者快速掌握回转类带侧向特征零件的建模逻辑，理清功能特征与加工工艺的对应关系。

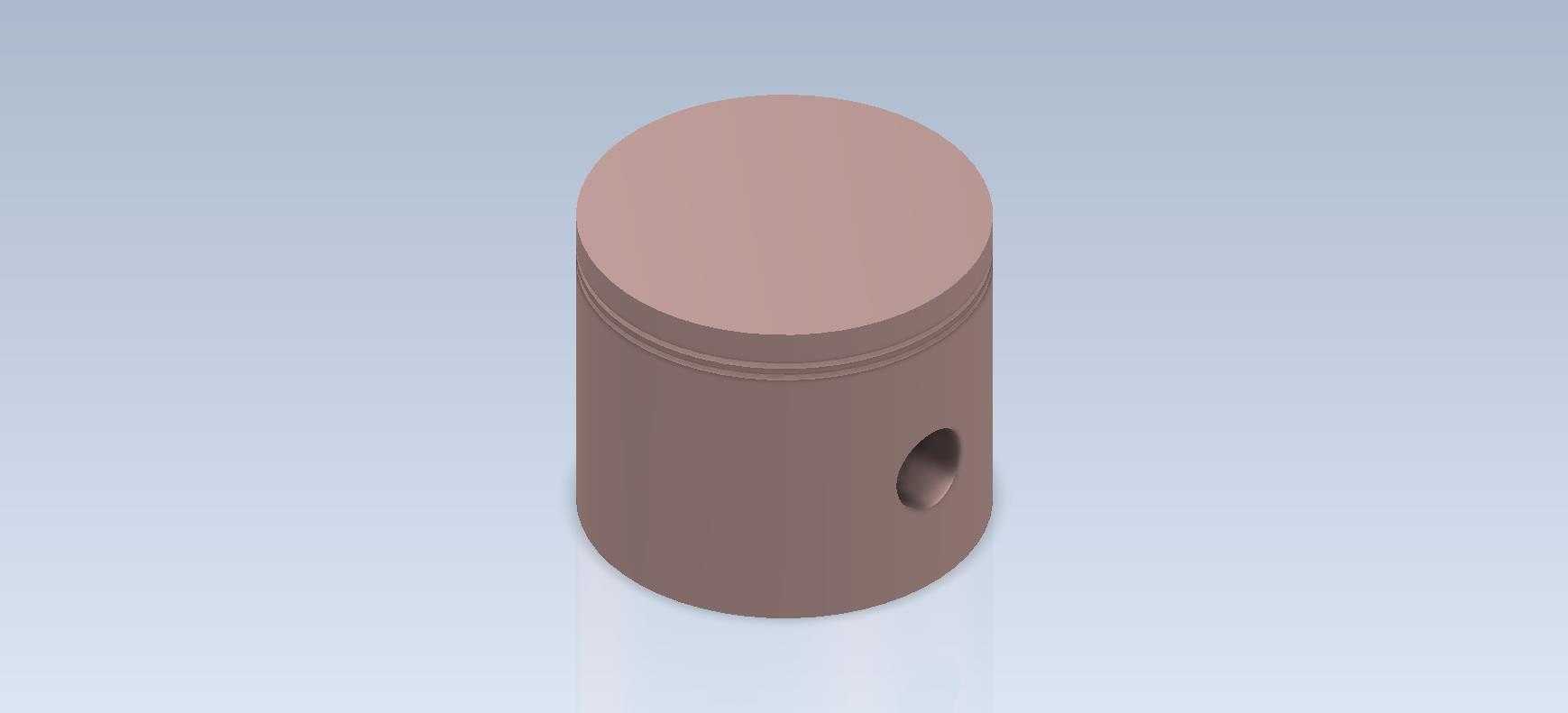

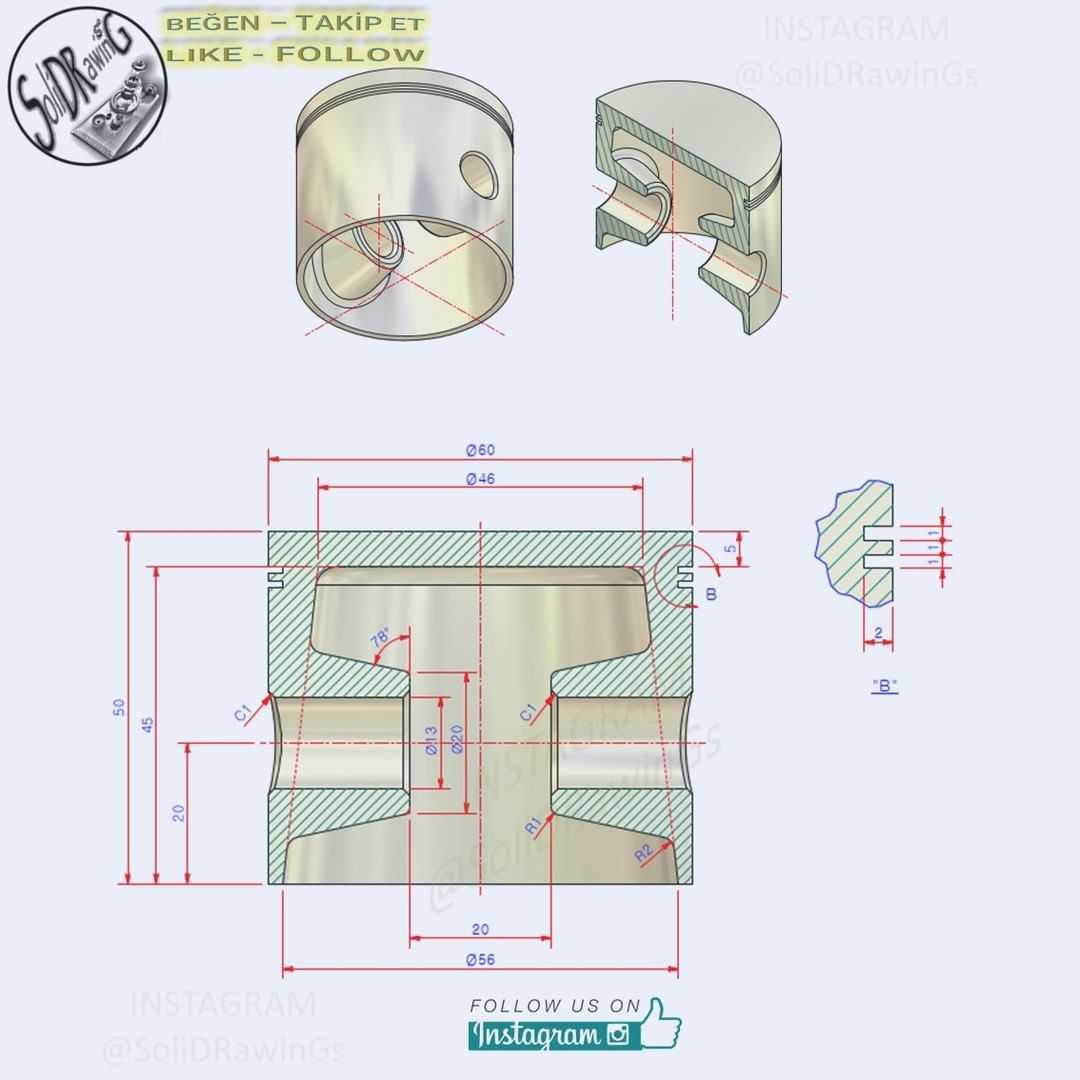

从实际工况来看，活塞工作时需在气缸套内做高频往复直线运动，顶部直接承接燃烧室燃气爆发压力，通过活塞销将作用力传递给连杆，最终带动曲轴旋转输出扭矩。这就要求活塞主体结构在保证足够强度的前提下尽可能降低往复质量，减少运动惯性带来的冲击损耗，因此建模时首先要确定主体圆柱的外径尺寸——该尺寸需与对应气缸内径保持严格的间隙配合，间隙量通常控制在0.03-0.08mm区间，既要避免热膨胀后出现卡缸故障，也要防止间隙过大导致燃气窜漏、机油上烧等问题。

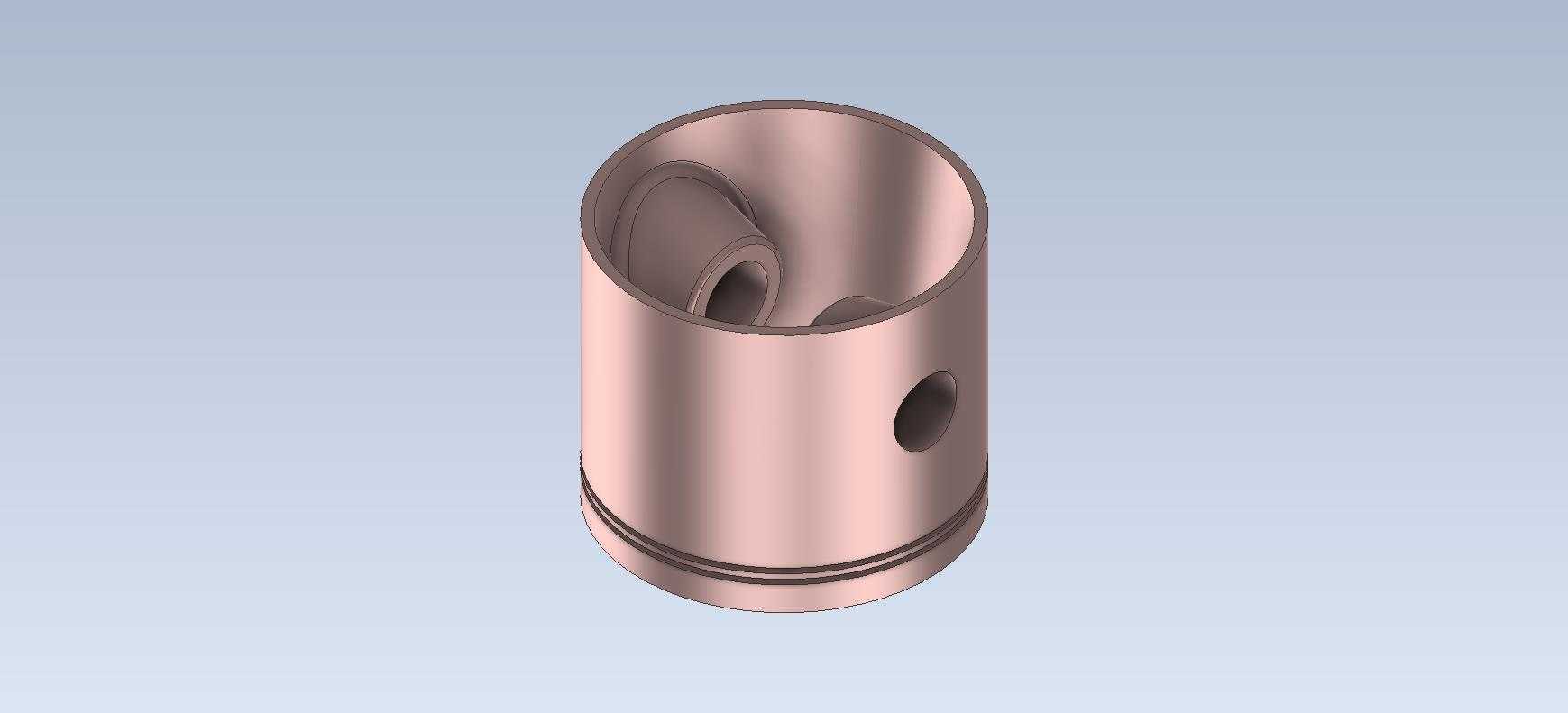

主体圆柱的高度设计需要匹配活塞行程与气缸套的有效导向长度，保证活塞运行到上下止点时，裙部仍有足够长度与缸壁接触导向，避免出现偏磨、敲缸现象。圆柱上部的环槽结构是建模的重点细节，环槽的宽度、深度以及槽间的岸高尺寸，需要与活塞环的截面尺寸完全适配，气环槽通常设置2-3道，油环槽设置1道，油环槽背部需设计回油孔结构，保证刮下的机油能顺利回流到曲轴箱内，建模时要注意环槽的棱角处做微小倒角处理，对应实际加工中的去毛刺工序，避免应力集中导致环槽开裂。

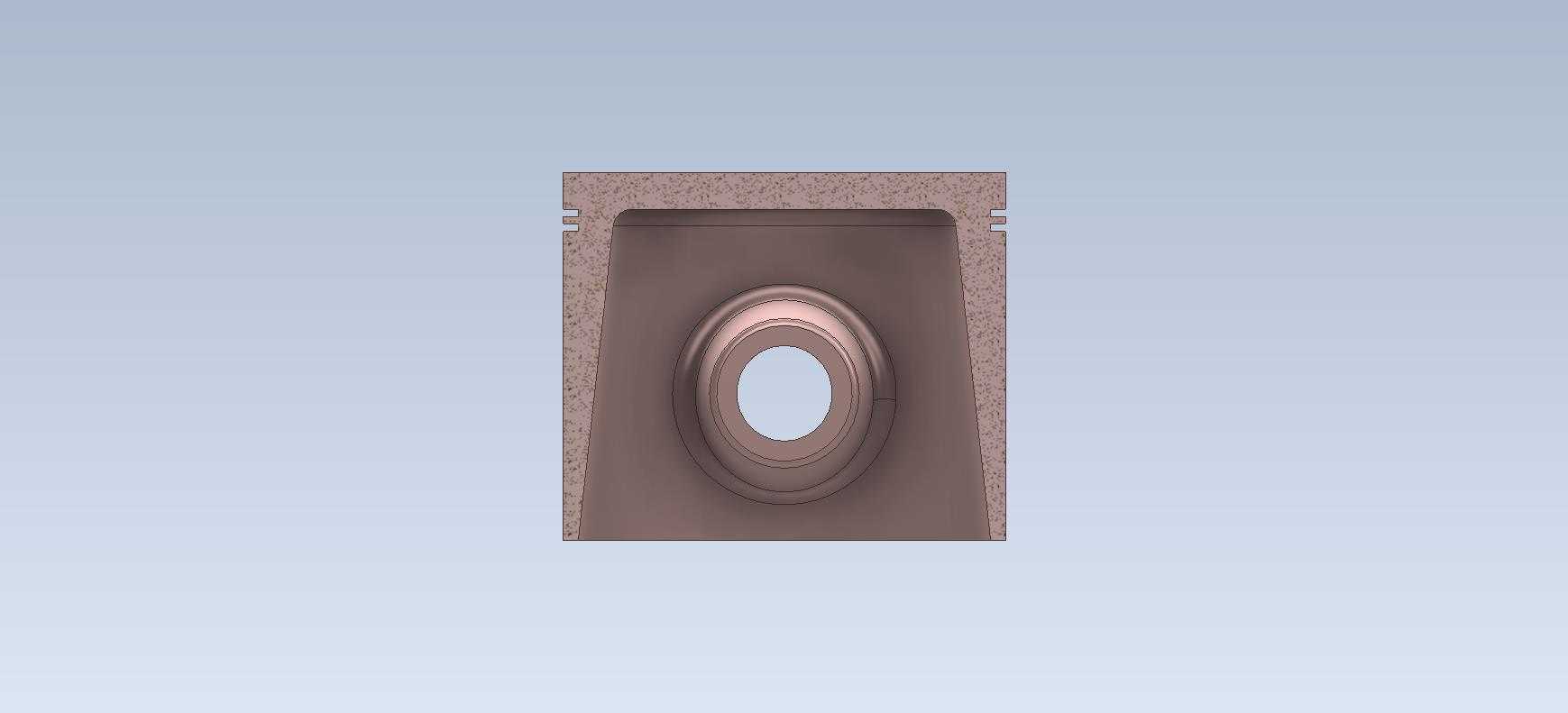

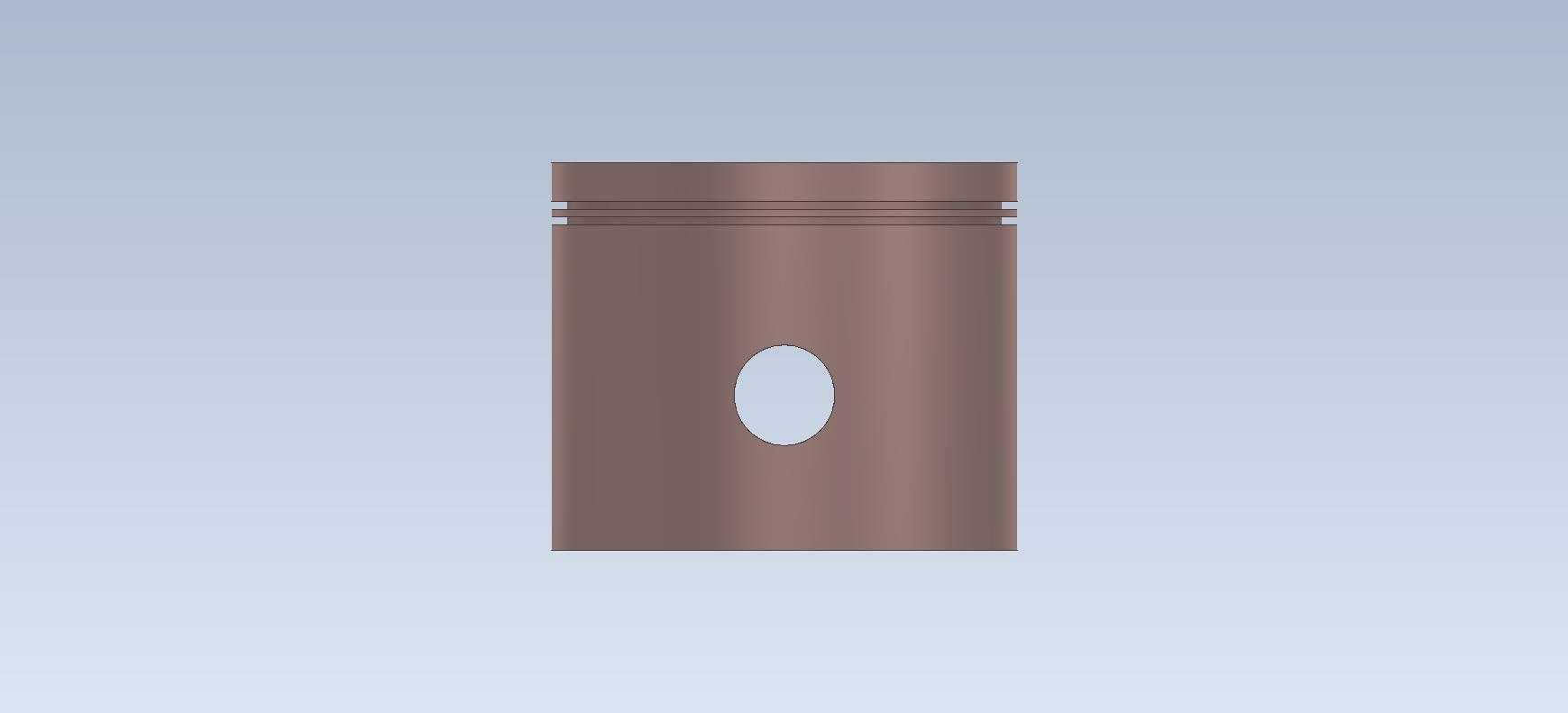

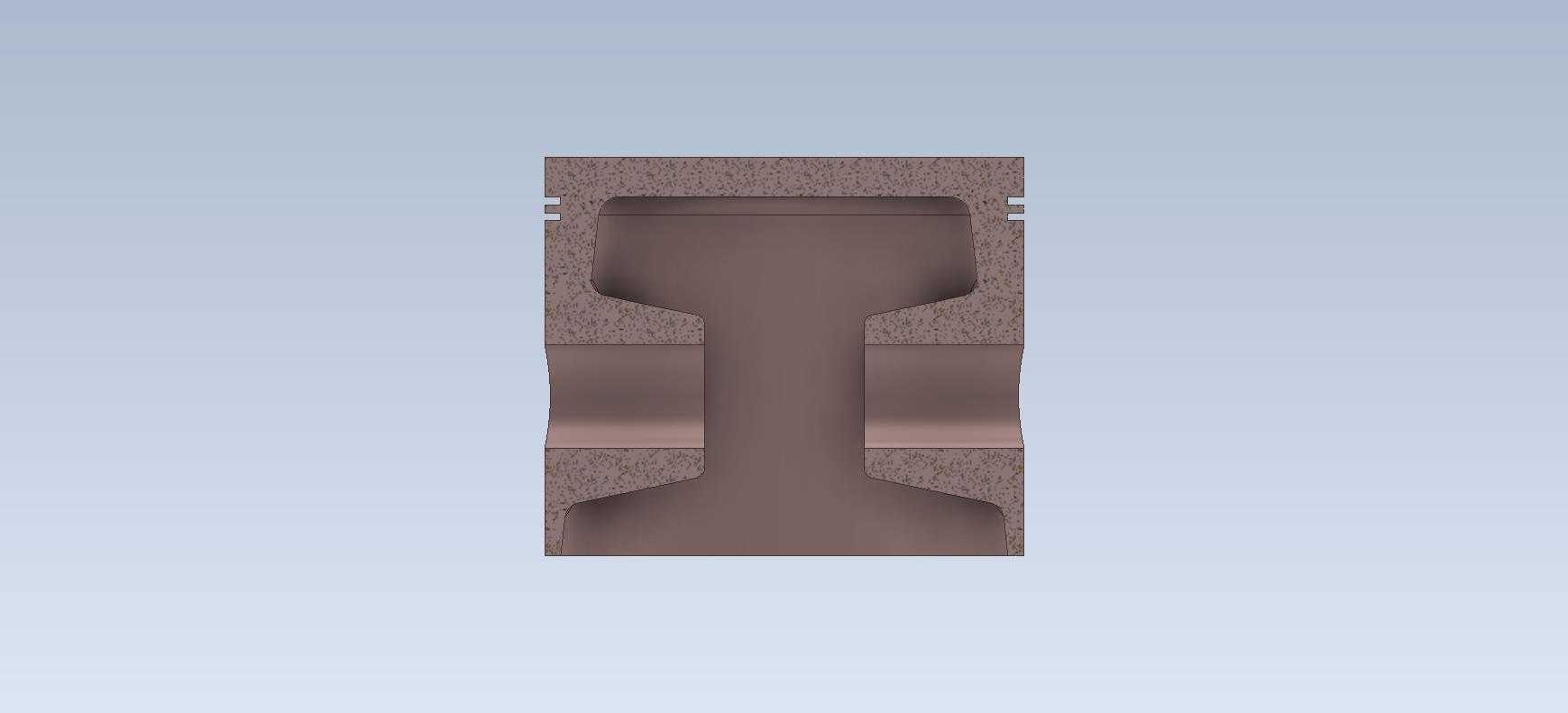

侧面的活塞销孔是核心传力特征，孔的轴线需与活塞主体轴线垂直相交，位置度公差通常要求控制在0.02mm以内，防止活塞销装配后出现偏载，加剧销座与连杆小头的磨损。销孔的内径尺寸需与活塞销外径采用过渡配合，销孔两端通常设计有卡簧槽，用于安装挡圈限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。建模时要注意销座与活塞主体的过渡圆角设计，该位置是应力集中高发区，圆角半径过小容易在燃气爆发压力作用下出现销座开裂故障。

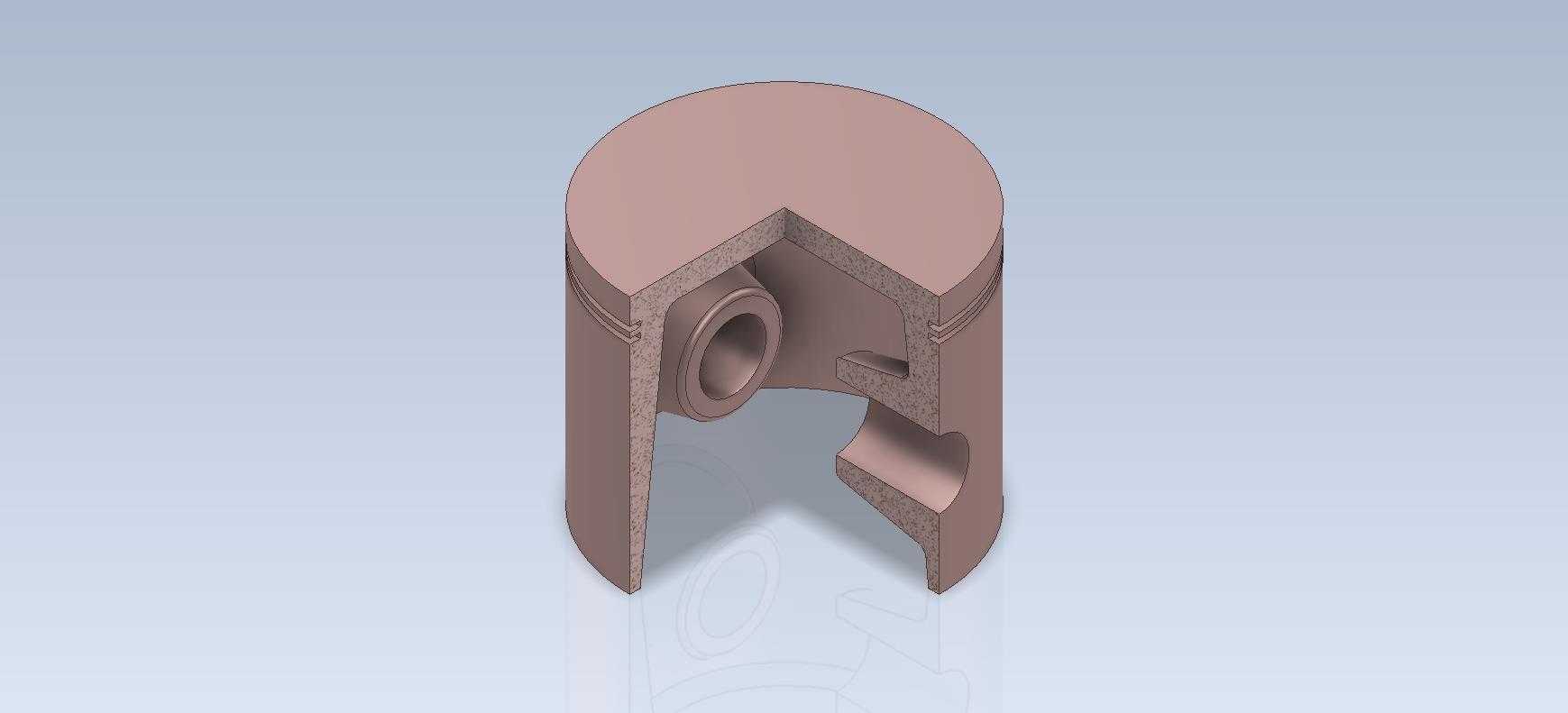

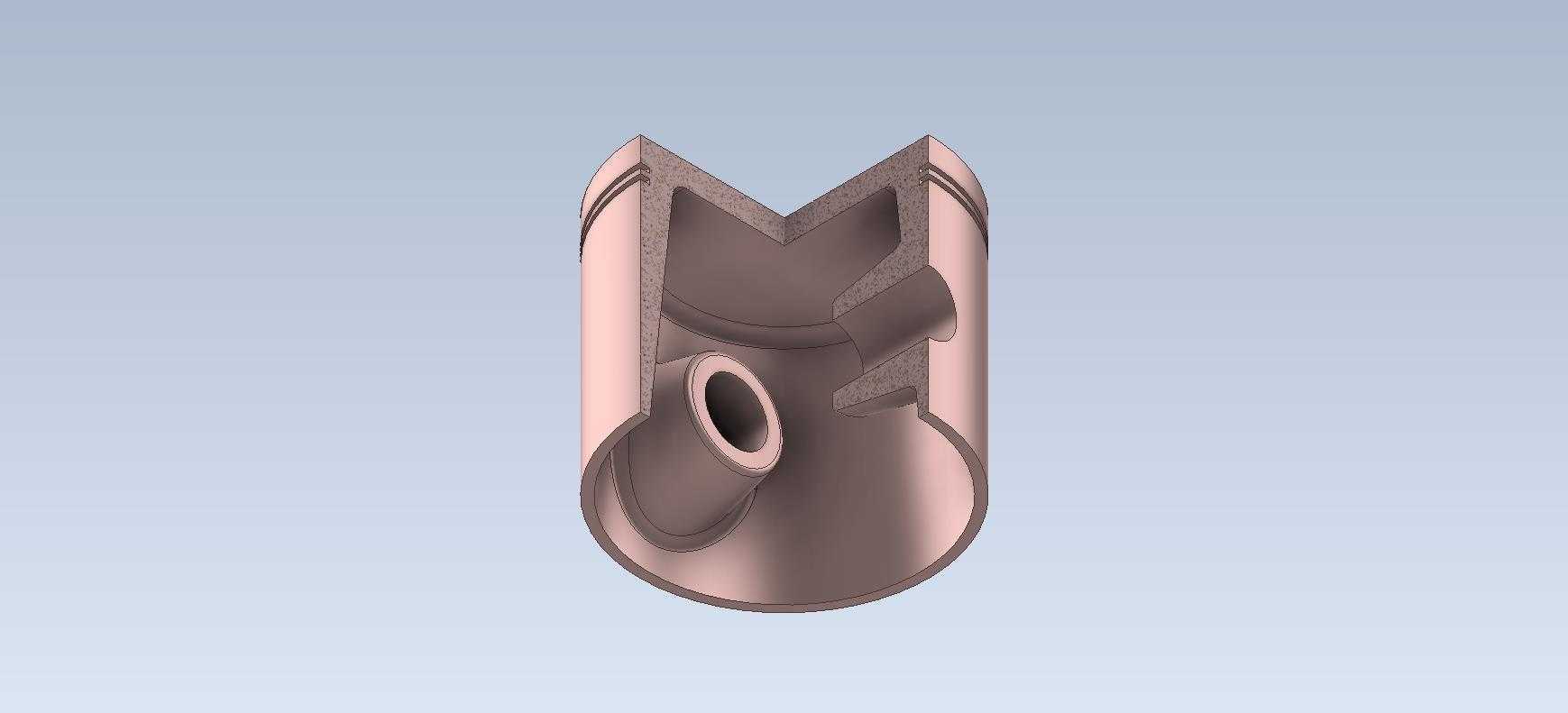

从建模思路来看，这类零件优先采用回转特征创建主体毛坯，再通过拉伸切除命令加工环槽、销孔等侧向特征，最后添加各处倒角、圆角细节，整个建模流程完全对应实际零件的车削、钻削、铣削加工工序，能让建模者在练习过程中同步理解工艺路线的排布逻辑。需要注意的是活塞裙部在实际生产中通常会设计成微椭圆截面，补偿工作时热变形与侧压力带来的形变，保证热态下裙部与缸壁均匀接触，基础练习阶段可先按正圆柱建模，后续进阶练习时再加入椭圆截面、型线变化等细节。

安装边界方面，活塞装配时需依次套装气环、油环，通过活塞销连接连杆小头，整体装入气缸套内，活塞顶部与气缸盖、气缸壁共同围成燃烧室，因此活塞顶部的形状需要匹配燃烧室设计，平顶结构多用于通用汽油机与柴油机，加工简单、受热面积小，凹顶、凸顶结构则根据不同的燃烧室涡流需求设计。建模过程中要严格控制各特征的同轴度、垂直度公差，保证虚拟装配时活塞能在缸套内顺畅往复运动，无卡滞、干涉现象，为后续的运动仿真、有限元强度分析提供准确的模型基础。
