带凸耳安装座的块状组合机械练习构件

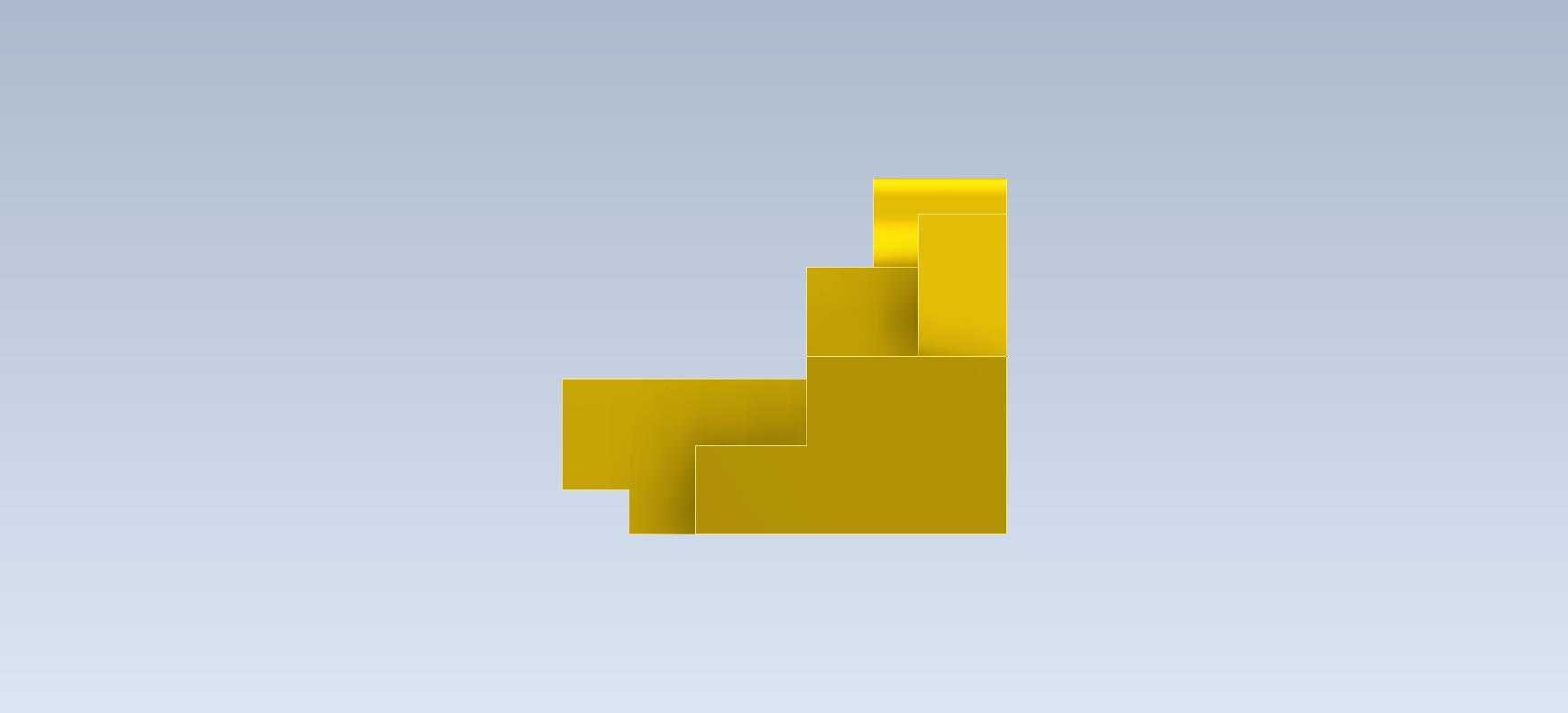

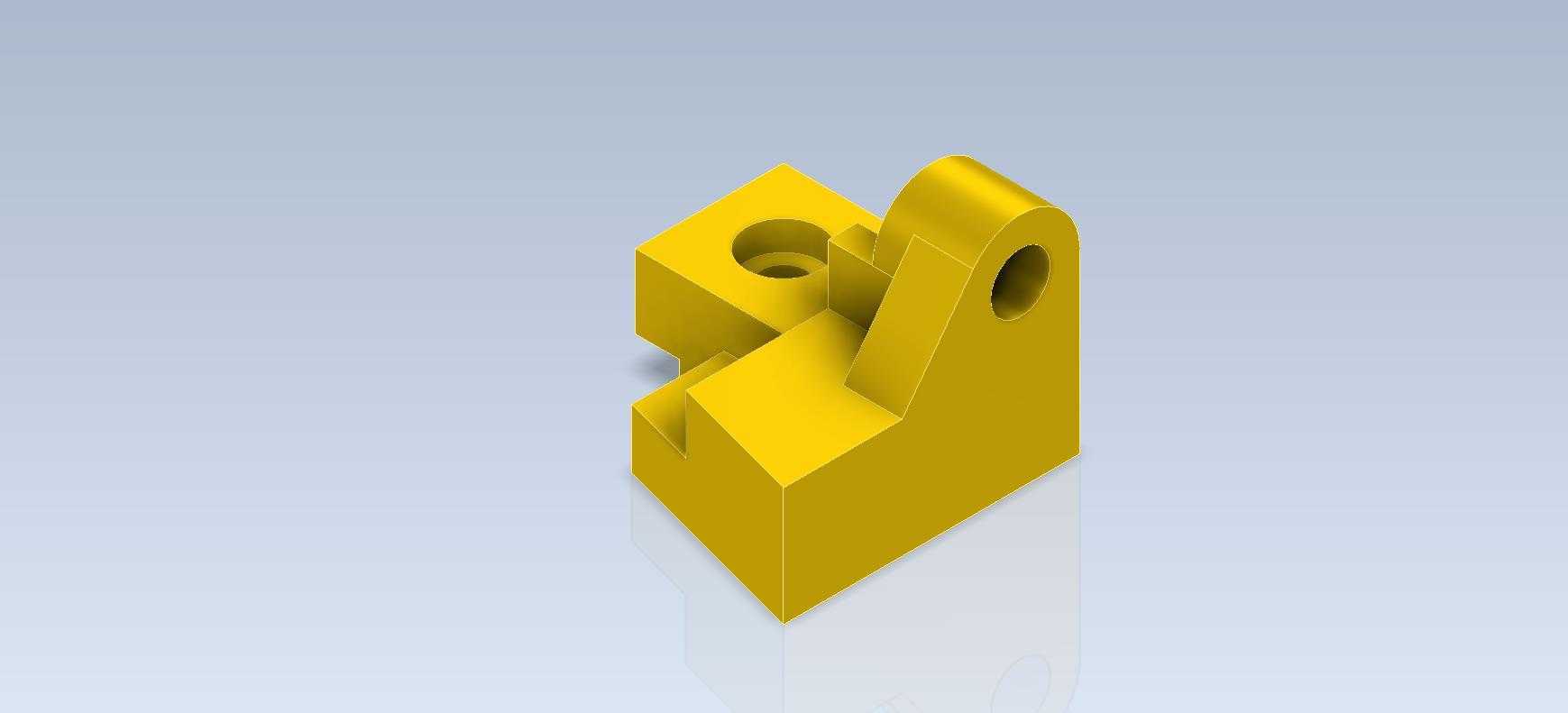

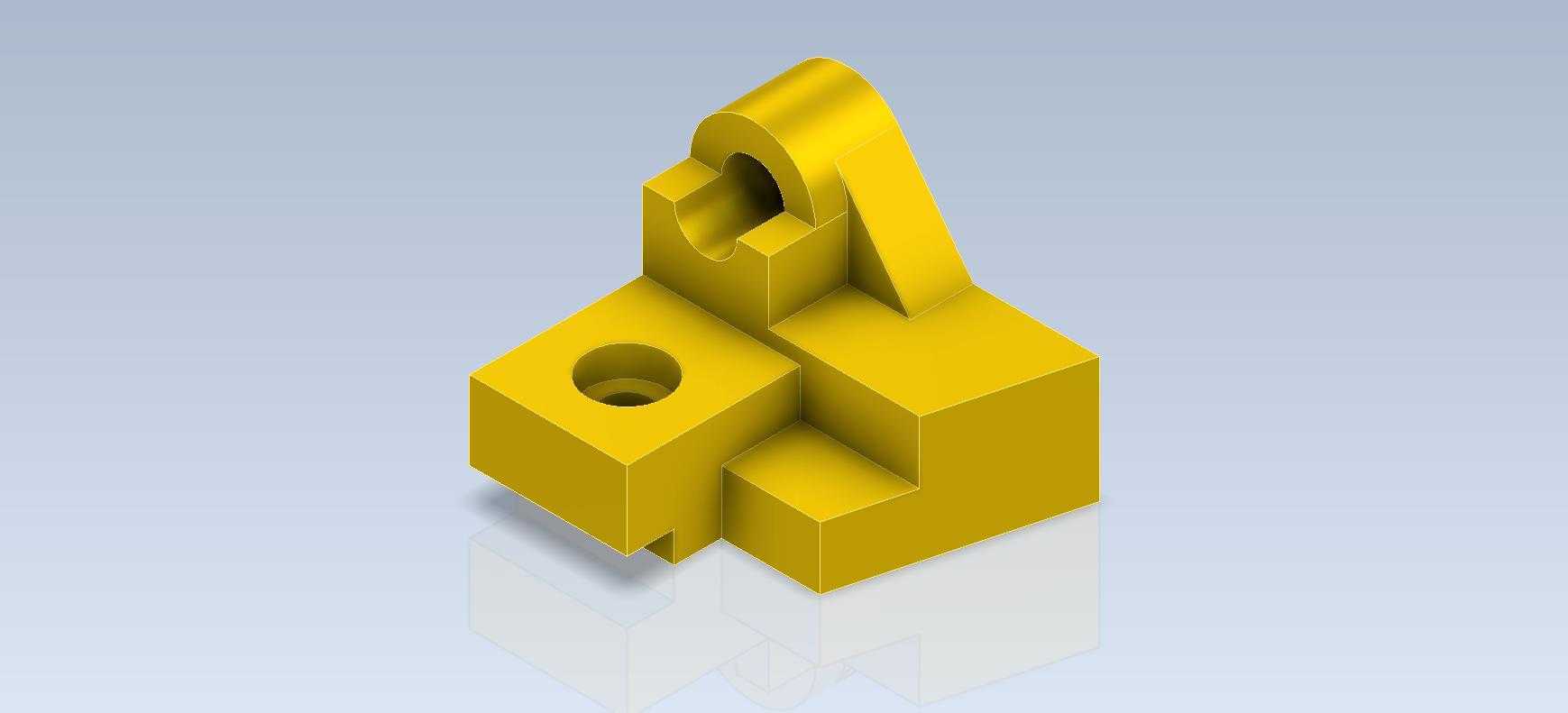

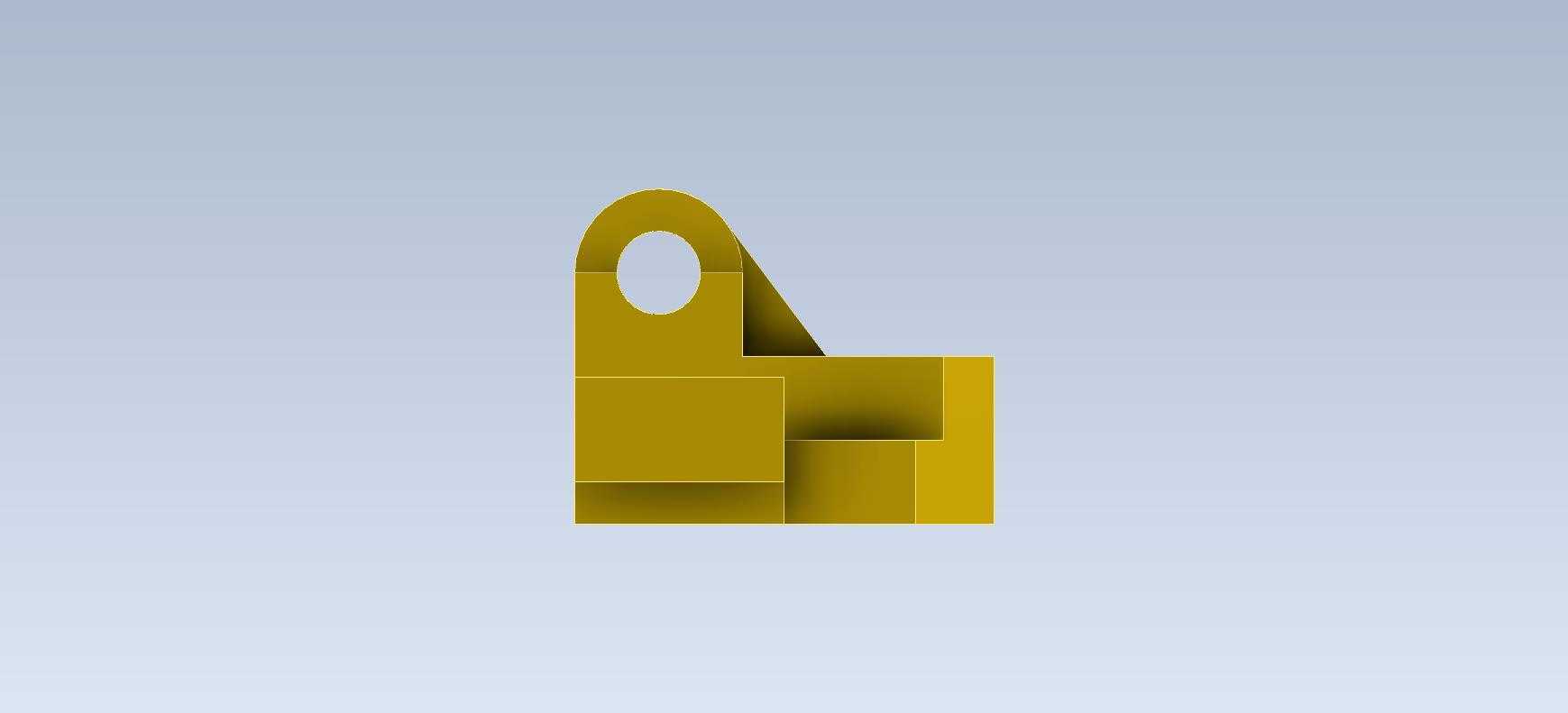

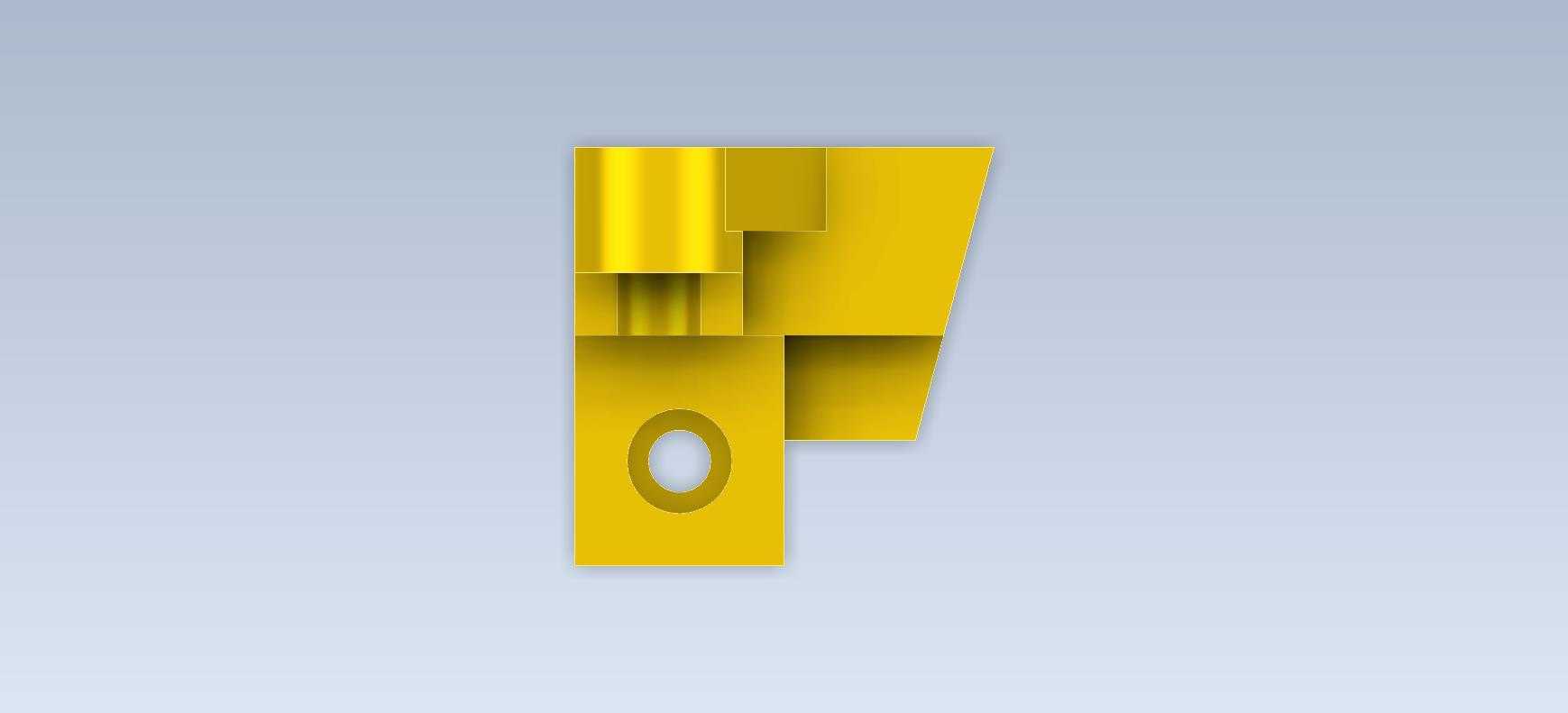

　　设计这类构件时，首先要确定底部安装面的平面度公差，保证安装后不会出现翘曲偏移，错台的高度差需要匹配对应配合件的安装高度，避免出现装配干涉；上部凸耳的内孔需要与主体安装面保持垂直，否则穿装销轴后会出现卡滞、磨损不均的问题，凸耳与主体连接的位置做了圆弧过渡，避免应力集中导致受力断裂，这也是结构设计中很基础但容易被新手忽略的细节。从安装边界来看，这类构件整体占用空间较小，底部方块的长宽尺寸适配常规的小型工装安装基板，凸耳的伸出长度控制在合理范围内，不会过多占用周边的装配空间，通孔的孔径适配常用的M6-M8规格紧固件，不需要额外定制特殊规格的连接件，能降低装配的物料成本。这类块状组合构件常出现在机械基础技能训练场景中，也可作为小型工装夹具的定位基座单元使用，在教学实训环节能帮助初学者快速掌握拉伸、切除、凸台搭建这类基础建模逻辑，实际生产场景中也可衍生为小型设备的安装固定座，承担部件定位、辅助支撑的作用。从结构来看，构件主体为阶梯式方块组合结构，底部做了分层错台设计，不同高度的平面可适配不同安装面的贴合需求，左侧方块上开设的同轴通孔可穿装固定螺栓，实现构件与安装基板的锁紧固定，上部延伸出的带孔凸耳结构，可作为铰接点位穿装销轴，连接摆杆、连杆这类传动件，实现小幅度的摆动传动功能。

　　实际建模过程中，这类构件不需要复杂的曲面命令，仅通过基础的草图绘制、拉伸凸台、拉伸切除、圆角命令就能完成，很适合刚接触三维建模的人员练习特征命令的使用逻辑，理解从二维草图到三维实体的转化思路，同时也能通过这个练习建立基础的公差配合意识，比如通孔与螺栓的间隙配合、凸耳内孔与销轴的过渡配合要求，这些基础逻辑都是后续复杂结构设计的核心基础。在实际应用场景中，这类结构经过尺寸调整后，可用于小型自动化设备的传感器安装支架、气动元件的固定座，或是教学演示用的机构拼接单元，结构简单但功能集成度不低，一个构件同时实现了固定安装、铰接传动两个核心功能，减少了装配所需的零件数量，也降低了整体装配的累计误差。

　　设计时还要注意各个特征的拔模角度，如果是采用注塑工艺加工这类零件，需要给垂直于分型面的面添加合理的拔模斜度，方便脱模；如果是采用机加工方式制作，要注意刀具的可达性，比如内部拐角的位置要预留刀具半径的圆角，避免出现无法加工的死角。很多新手在练习这类构件时，容易忽略特征的建模顺序，比如先做凸台再打孔，还是先打孔再做凸台，不同的建模顺序会影响后续特征修改的效率，合理的建模顺序应该是先搭建主体的基准方块，再做分层错台，之后添加上部的凸耳结构，最后再做孔位切除和圆角处理，这样后续修改某个尺寸时，不会导致特征报错重生失败。

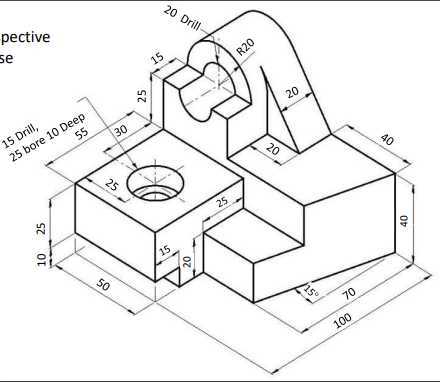

　　另外这类构件的壁厚设计也需要注意，各个位置的壁厚尽量保持均匀，避免出现壁厚突变导致的加工变形或是注塑缩痕，凸耳与主体连接的位置厚度不能过薄，否则受力时容易从根部断裂，也不能过厚造成材料浪费。从功能特性上来说，这类构件没有复杂的运动机构，属于静态支撑加铰接点位的集成零件，对尺寸精度的要求集中在孔位的同轴度、安装面的平面度、凸耳内孔与安装面的垂直度这几个核心公差上，只要控制好这几个公差，就能满足常规的使用需求，不需要过高的精度要求造成加工成本上升。在实训教学中，这类构件也常用来作为测绘练习的素材，让学员通过测量实物尺寸反推建模过程，理解尺寸链的基本逻辑，比如两个孔位的中心距、错台的高度差这些关联尺寸的标注方式，如何在图纸上清晰标注出加工所需的所有尺寸，避免出现封闭尺寸链，这些都是机械设计人员必备的基础技能。
