异形组合式机械基础练习实体造型

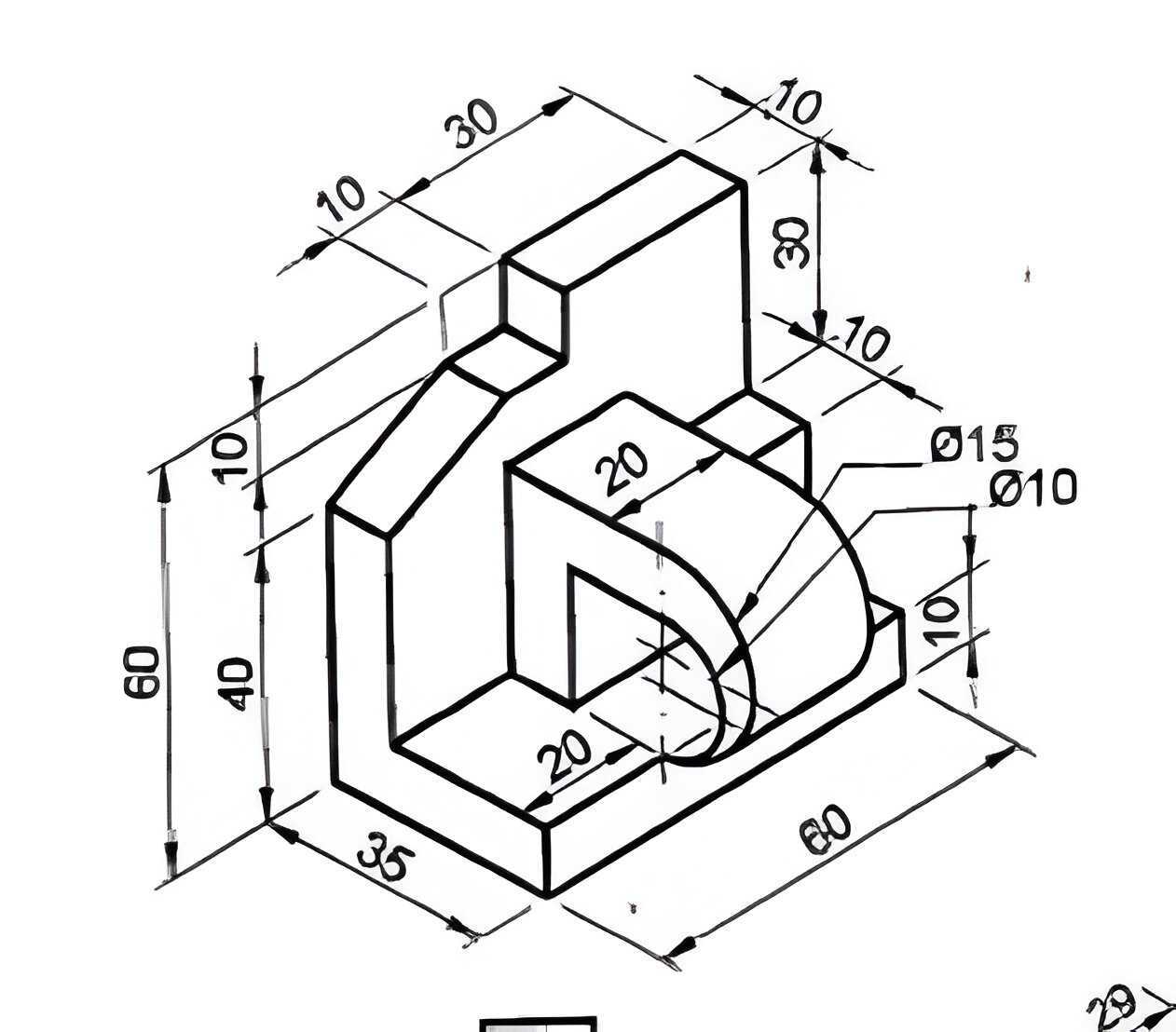

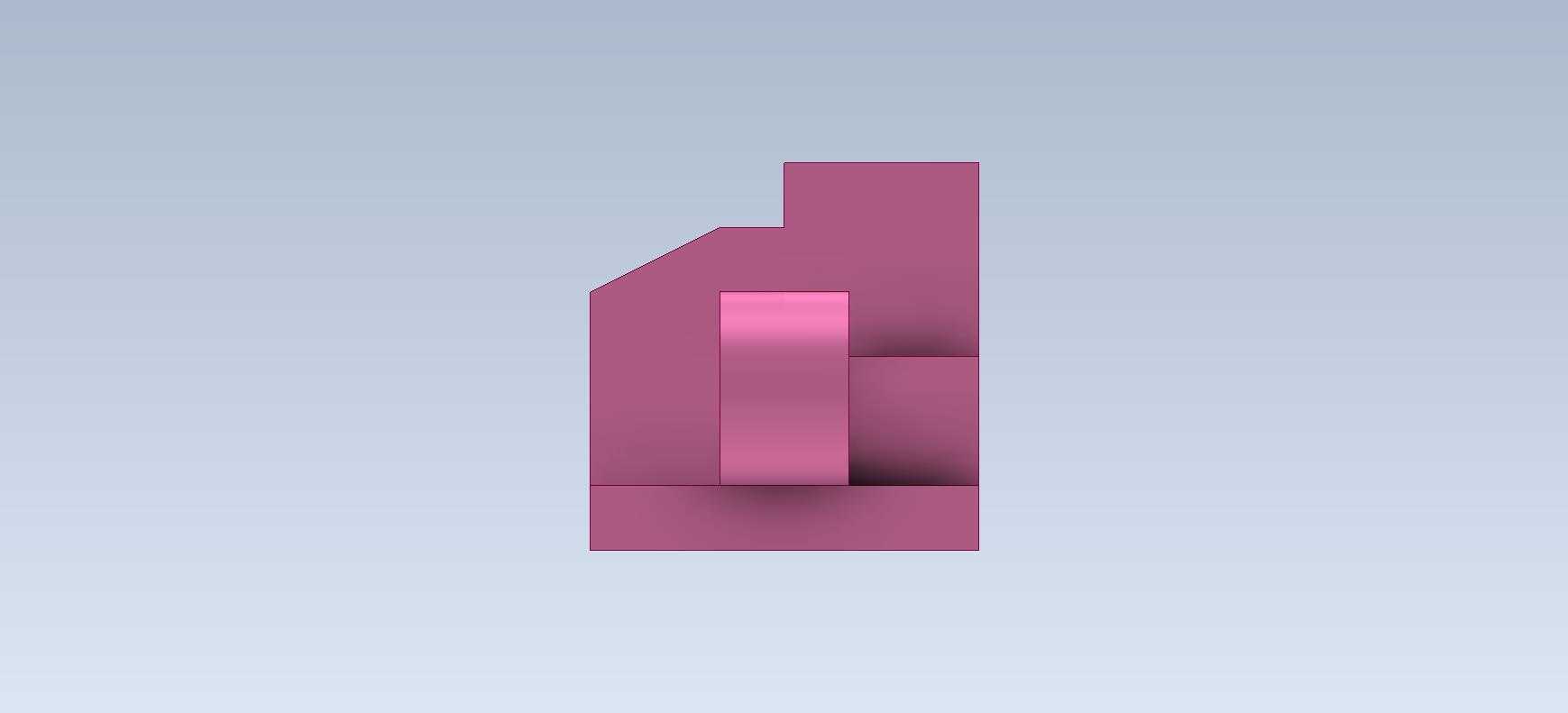

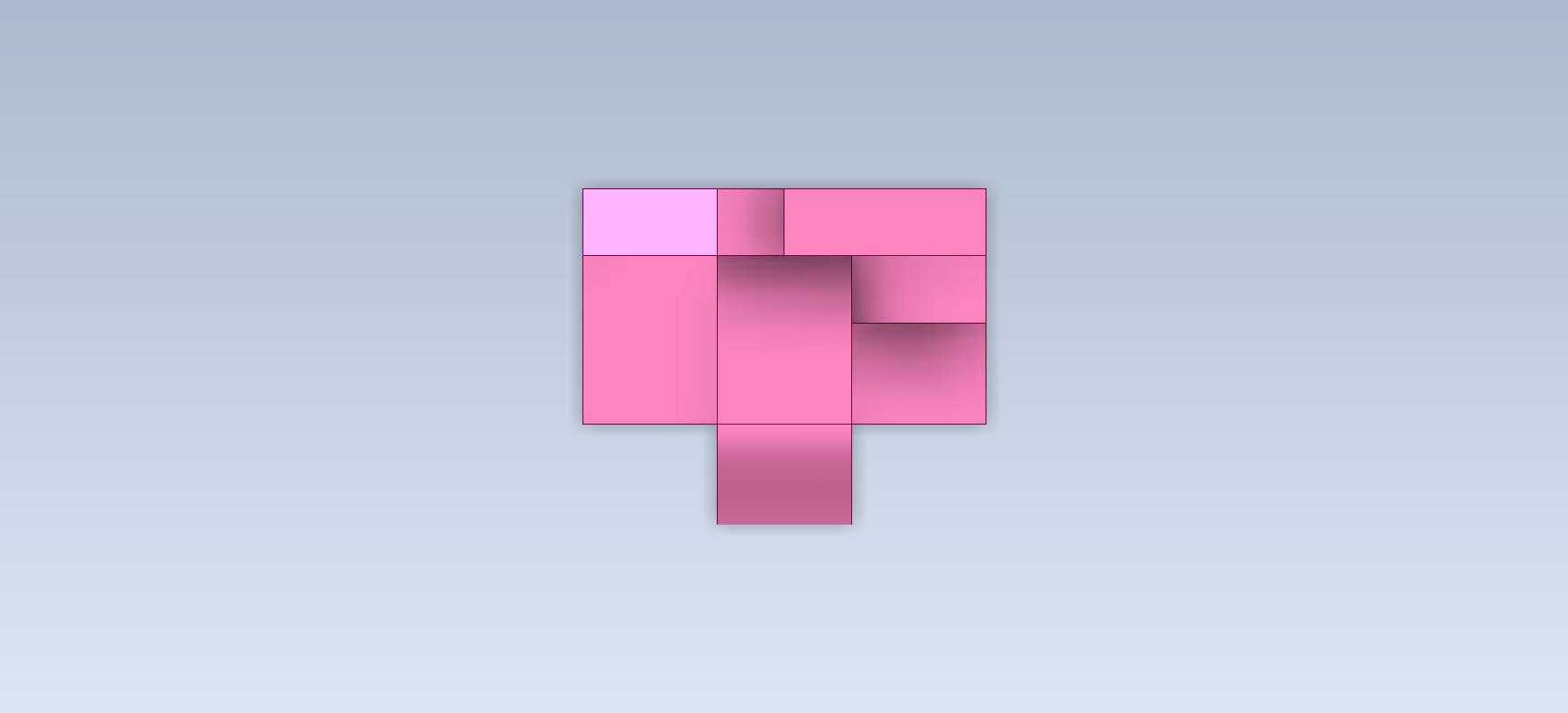

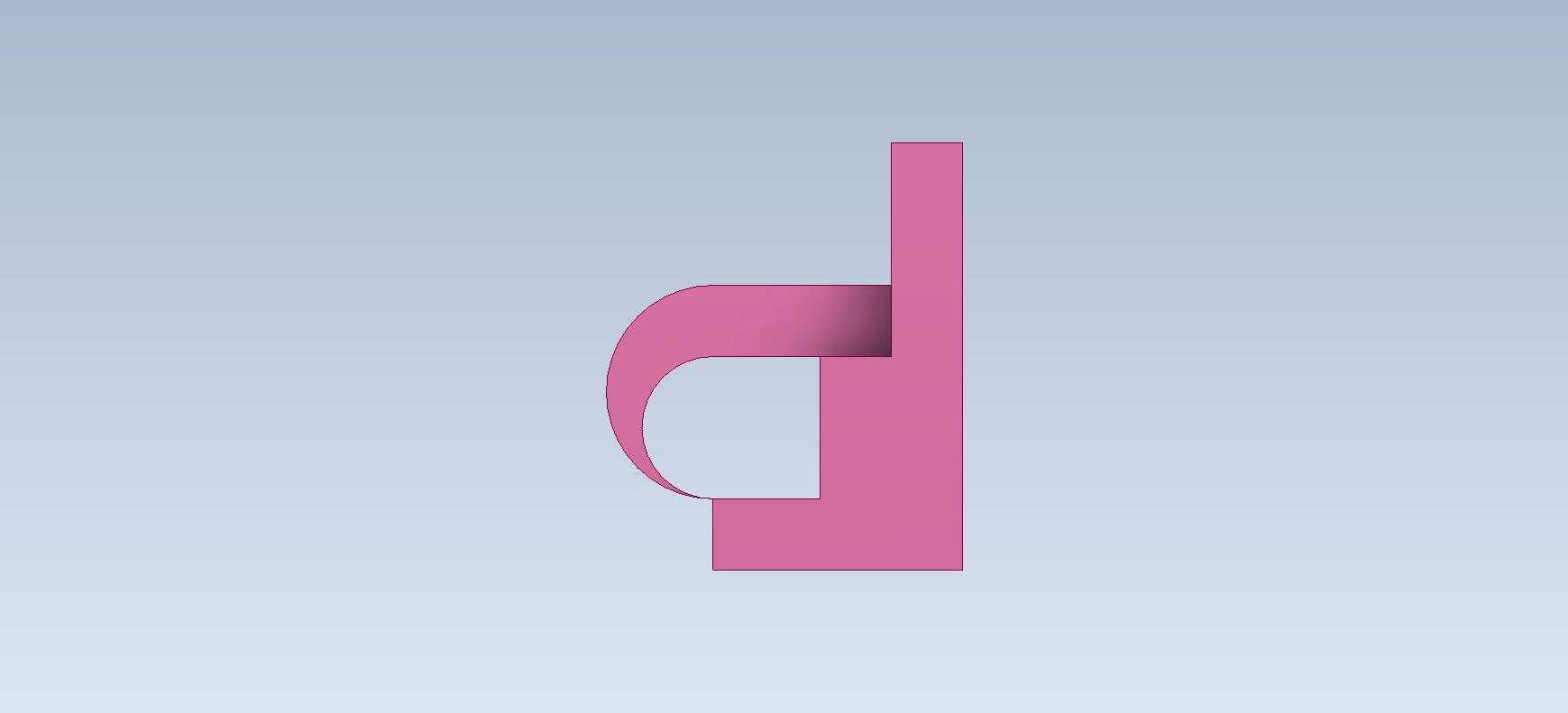

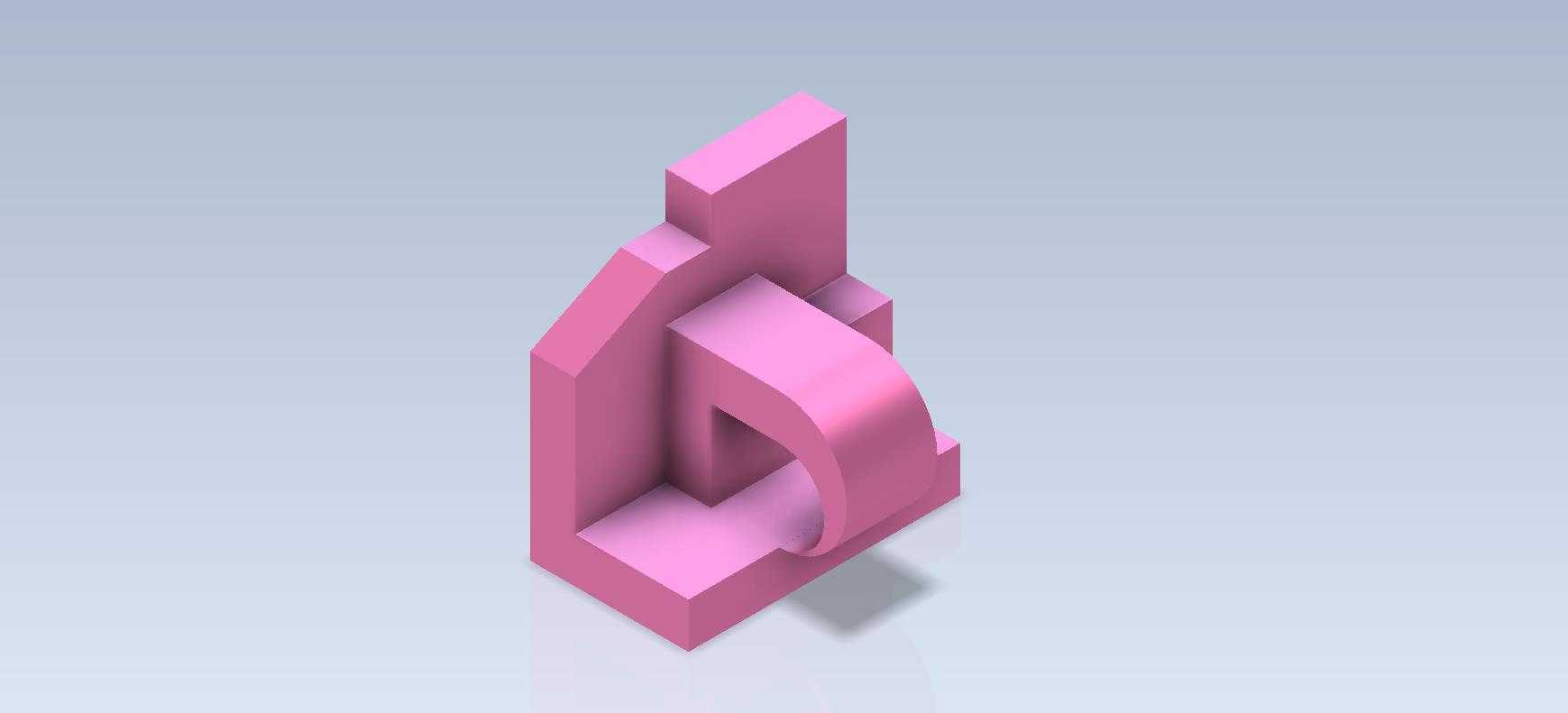

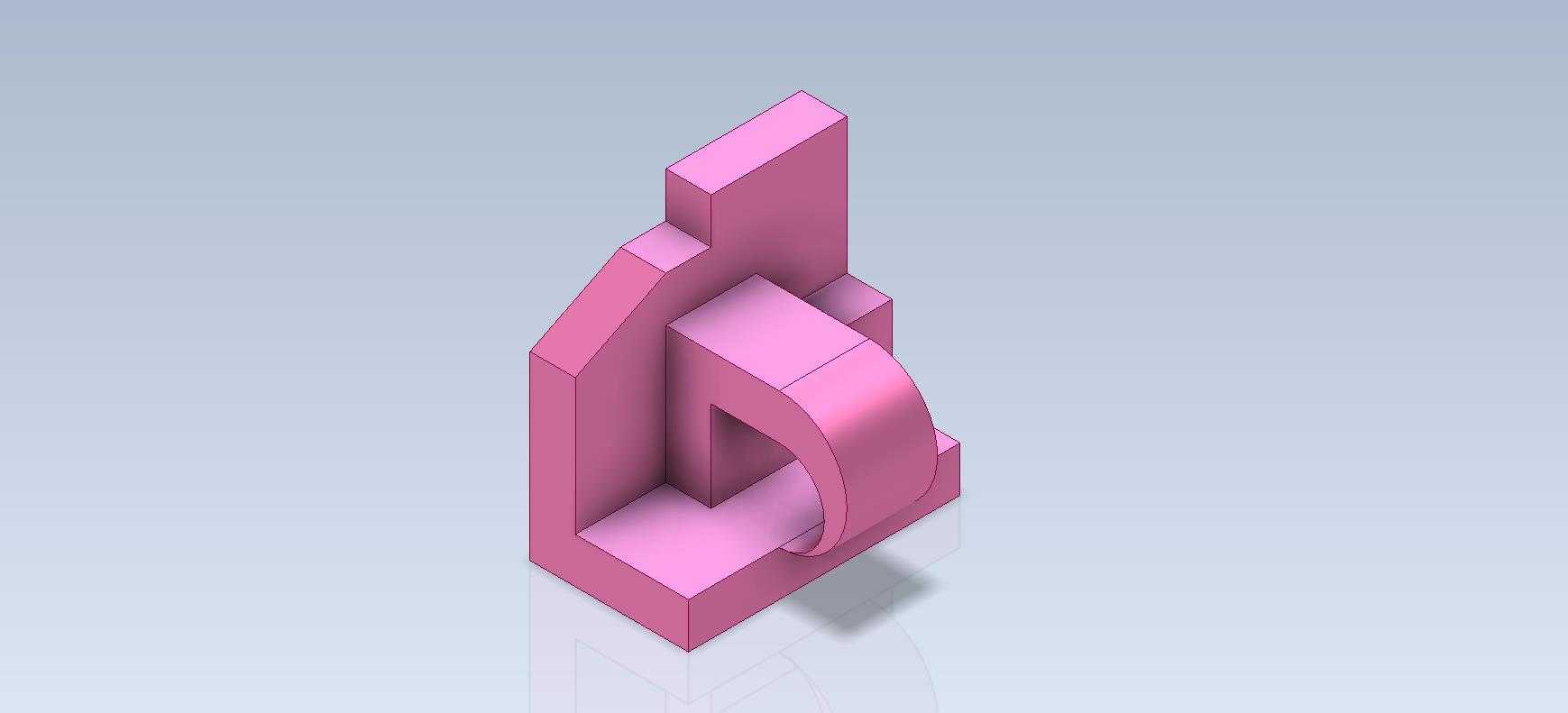

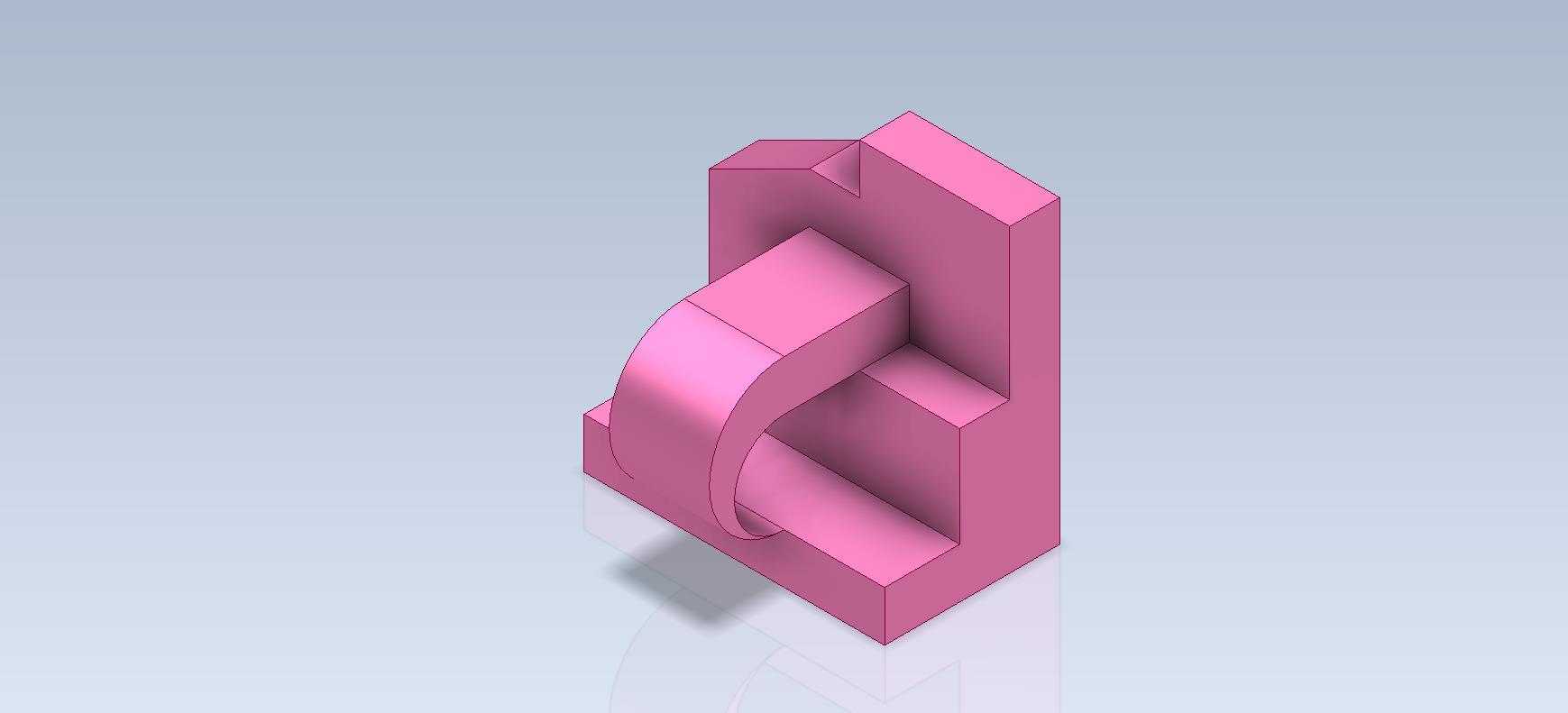

　　这类造型常出现在机械设计入门阶段的特征建模训练中，核心是帮助从业者掌握拉伸、切除、圆角、基准面偏移这类基础特征的组合运用逻辑，很多刚接触三维建模的工程师，都会通过这类无实际量产属性的练习件，熟悉不同特征之间的父子关系、特征顺序对最终成型结果的影响，避免后续做实际产品设计时出现特征报错、参考丢失的问题。从结构上看，这个造型由多个规则几何特征组合而成，底部是带内凹缺口的L型基座，基座竖直段向上延伸出带斜切角的支撑臂，支撑臂中段衔接了半圆柱状的弧形凸台，所有棱边都做了均匀的圆角过渡，没有尖锐的加工死角，整体没有设置额外的安装孔、定位槽这类装配特征，完全围绕实体特征的布尔运算逻辑设计。

　　在实际建模过程中，首先要确定主基准面的位置，一般会把基座的底面作为第一参考，固定整个造型的Z向零点，先绘制底部基座的截面轮廓，拉伸指定厚度形成基础实体，之后在基座的竖直端面上绘制竖直支撑段的截面，注意斜切角的角度要和弧形凸台的衔接面做相切约束，避免后续圆角过渡时出现面断裂的问题。弧形凸台的建模不需要额外建立复杂基准，直接在支撑臂的侧平面上绘制半圆截面，拉伸到和基座水平段的上表面齐平即可，这里要注意拉伸的终止条件选择“成型到一面”，比直接输入拉伸尺寸更能保证特征之间的贴合度，不会出现微小的缝隙或者重叠面。所有特征完成主体搭建后，统一做圆角处理，要遵循先大圆角后小圆角的顺序，先处理弧形凸台和支撑臂、基座衔接处的大半径圆角，再处理棱边的小半径圆角，避免因为圆角顺序错误导致特征生成失败。这类练习件虽然不直接对应量产的工业零件，但其中用到的特征组合逻辑，在很多通用机械零部件的设计中都能用到，比如小型设备的支撑支架、工装夹具的定位块、非标设备的安装座，都会用到类似的L型支撑结构、弧形过渡面、斜切避让角的设计思路。

　　做这类练习的时候，不需要刻意追求复杂的曲面造型，重点是练习草图的全约束绘制，很多新手建模时容易出现草图欠约束的问题，导致后续修改尺寸时整个造型出现错位，这个造型的所有草图线段都可以通过水平、竖直、相切、等长、重合这类几何约束完全固定，不需要额外的冗余尺寸，能很好地锻炼草图绘制的规范性。从安装边界的角度看，如果把这个练习件的结构逻辑用到实际零件设计中，底部基座的水平段长度要根据安装面的固定孔位来调整，竖直支撑段的高度要匹配被支撑部件的安装高度，弧形凸台的半径要和衔接的回转类零件外径保持一致，斜切角的角度一般设置为45度，既可以避免应力集中，也能减少加工时的刀具行程。

　　实际生产中如果加工这类结构的零件，一般会选用铝型材或者ABS工程塑料作为毛坯，采用三轴铣床就可以完成全部加工工序，不需要五轴设备，因为所有特征的加工面都可以通过一次装夹完成，弧形面可以用球头铣刀走等高线加工，斜切面用平刀直接铣削即可，圆角部分如果是外观要求不高的工装零件，甚至可以在加工时直接通过刀具R角成型，不需要额外的打磨工序。很多工程师在做复杂产品设计前，都会花十几分钟做几个这类基础造型练习，快速找回建模的手感，熟悉软件的特征命令逻辑，避免长时间不操作后出现命令生疏、特征逻辑混乱的问题，这类练习的核心不是做出多么复杂的造型，而是通过简单的特征组合，建立严谨的建模思路，从草图绘制到特征搭建再到细节处理，每一步都保证参数可控、参考稳定，这样后续做复杂的装配体设计时，才不会出现零件更新报错、配合错位的问题。另外这类造型也常用来做软件渲染的基础练习，因为不同面的朝向差异大，有平面、弧面、斜切面，打光后能很好地体现出不同材质的质感表现，帮助工程师掌握简单的渲染参数设置，为后续做产品效果图打基础。
