多接口异形腔体结构件三维建模练习

　　在日常的机械结构设计工作中，这类带多接口的异形腔体零件，常出现在流体分流、小型介质暂存、气路转接的工况场景里，很多入门阶段的建模练习都会选择这类结构，核心是锻炼曲面过渡、多特征衔接的建模逻辑，避免后续做工业级腔体设计时出现曲面畸变、壁厚不均、接口位置干涉的问题。做这类结构的建模前，首先要明确安装边界的约束：主体采用类椭球的回转基底，是为了在有限的安装空间内获得更大的内部容积，同时曲面结构相比直角方腔，能减少介质残留、降低应力集中系数，在承压工况下的结构强度表现更优。

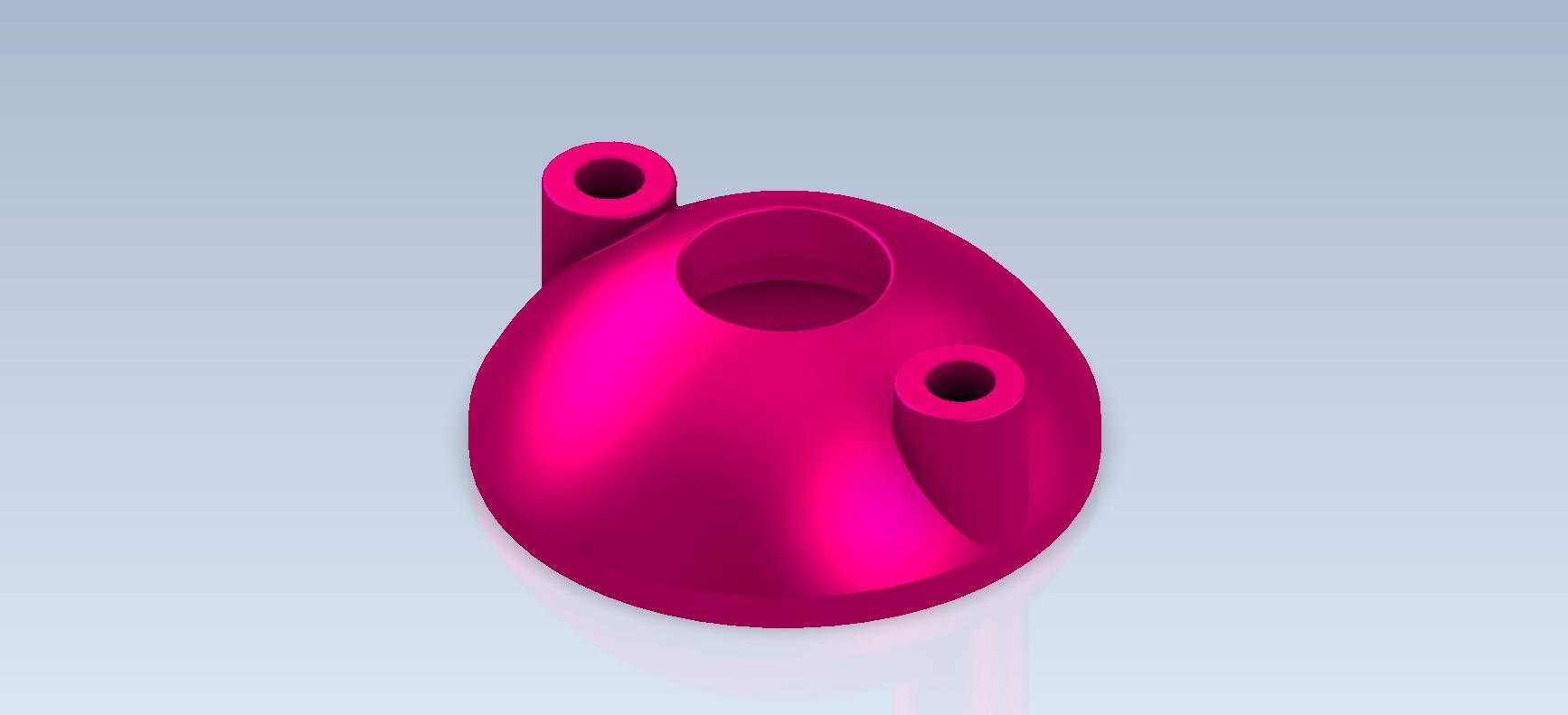

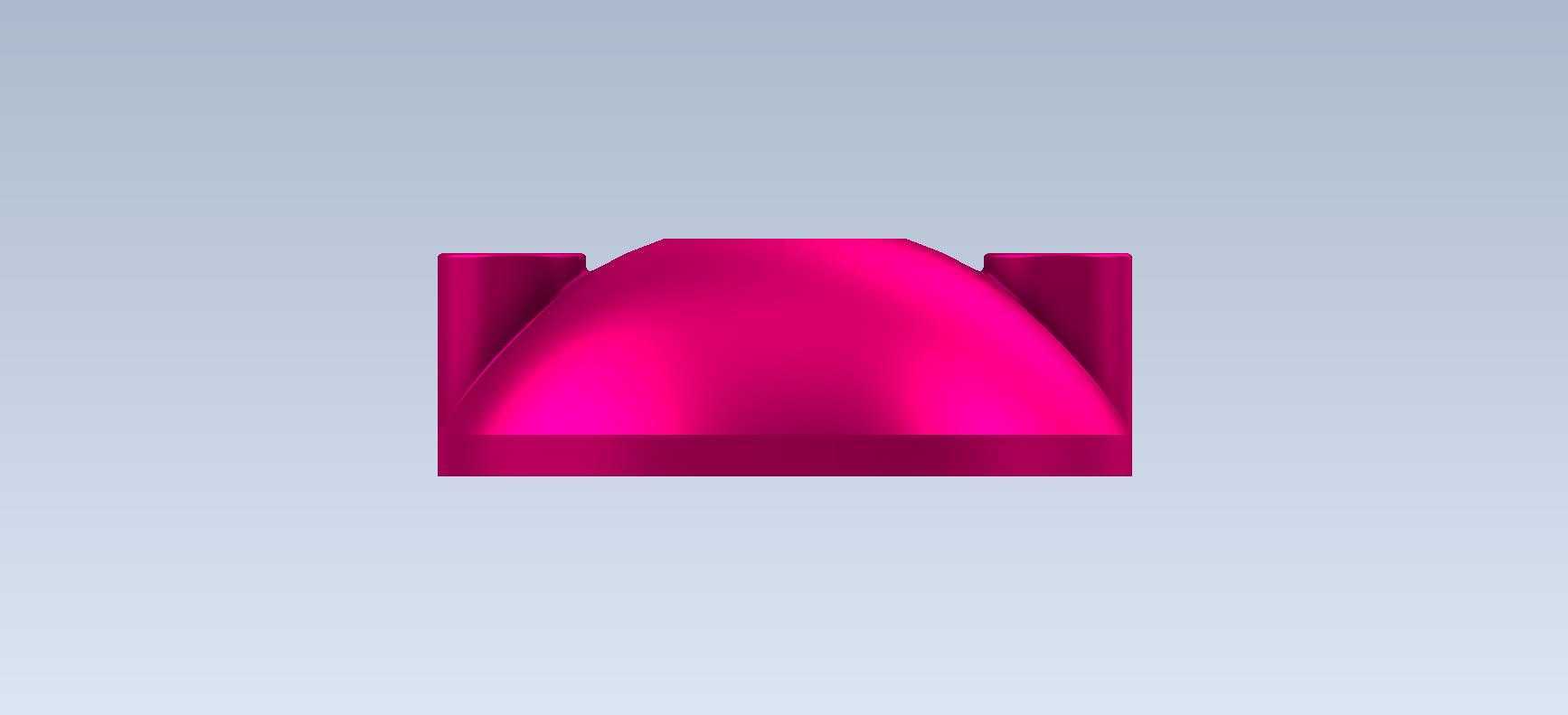

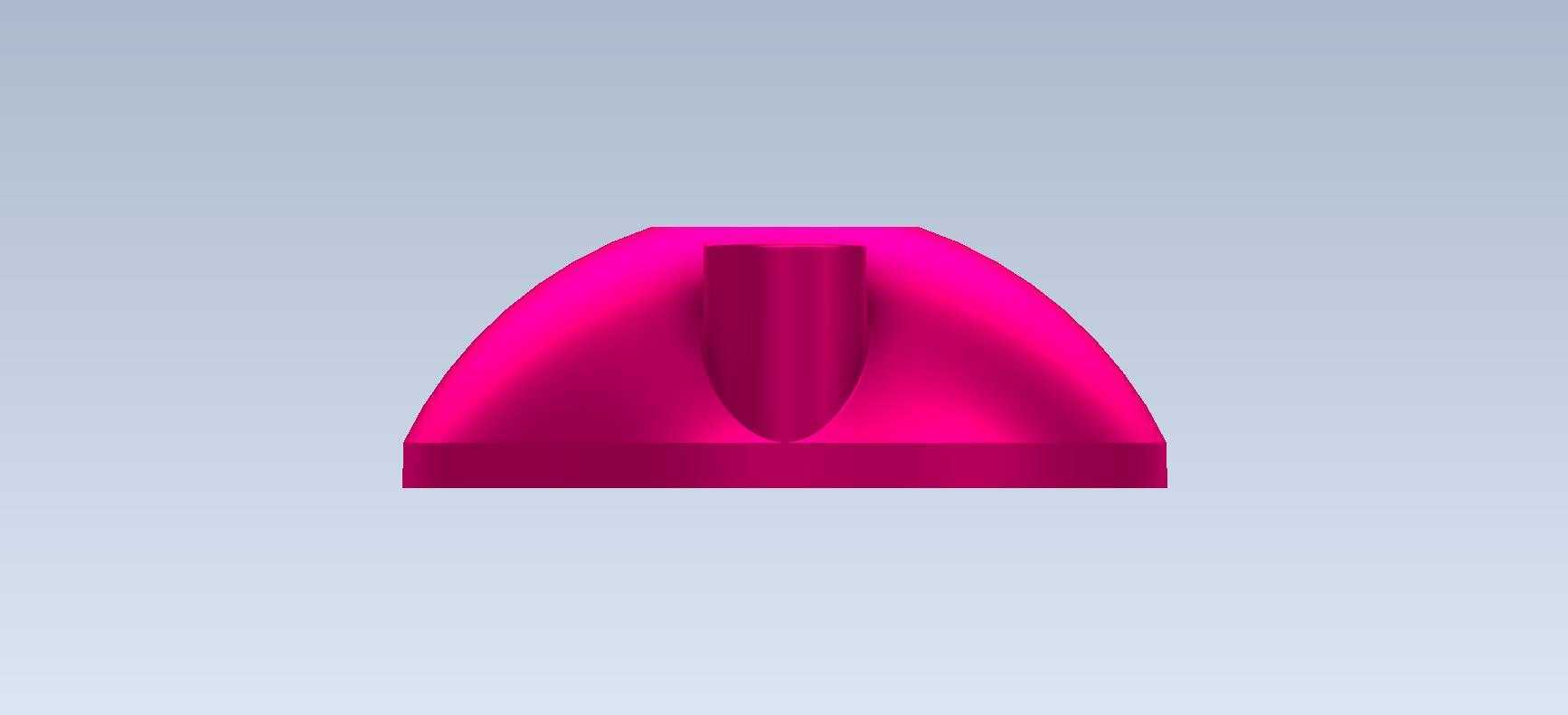

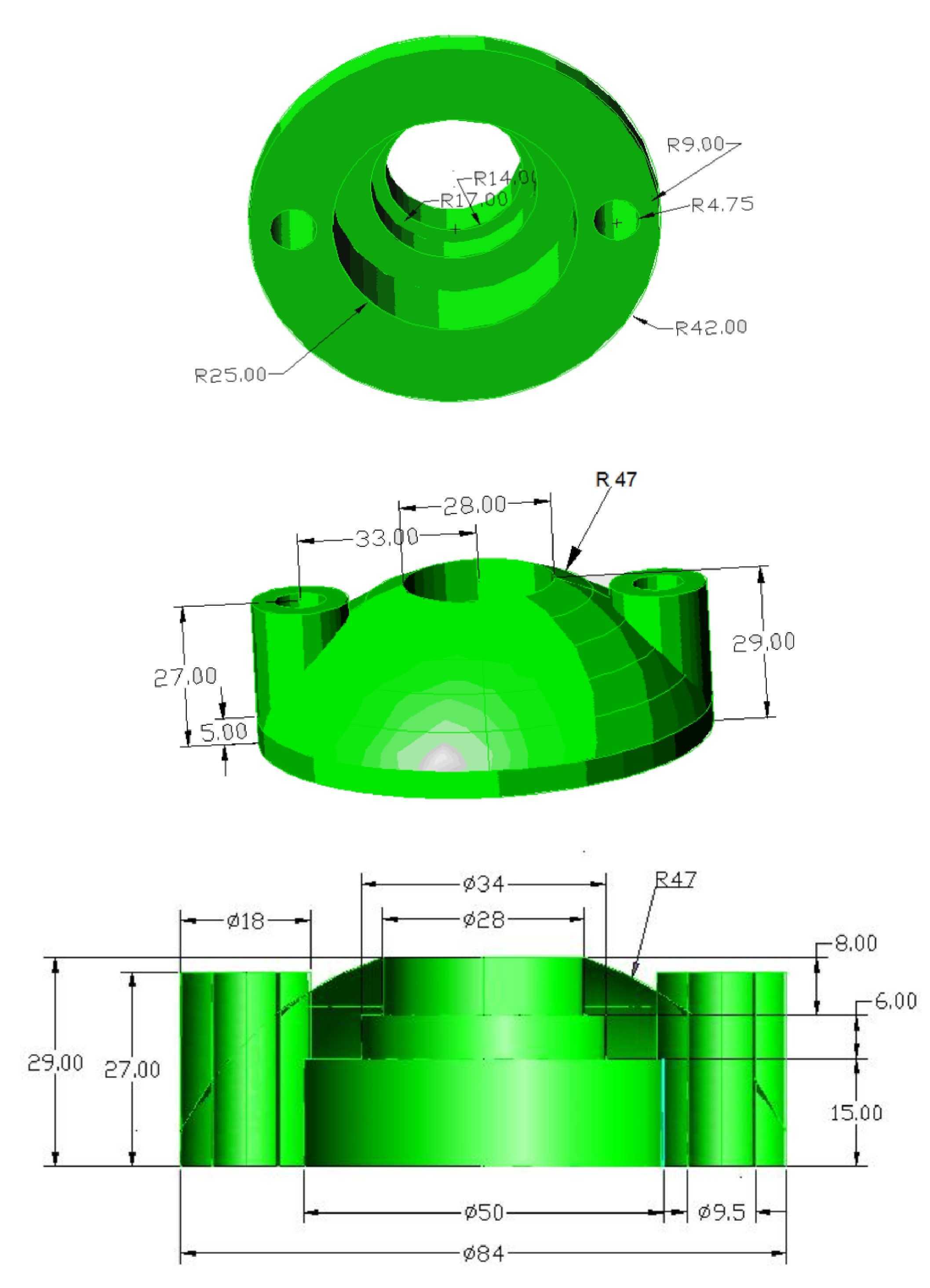

　　三个接口的位置排布并非随意设置：顶部居中的大口径接口作为主通路，一般对接主管道或者加注端，两个侧置的小口径接口呈角度分布，分别对应不同方向的外接管路，设计时要提前核算两个小接口的中心距、轴线与主体基面的夹角，避免外接管路安装时出现操作空间不足、和相邻零部件磕碰的问题。建模过程中，首先要搭建主体的曲面轮廓，采用放样或者旋转加曲面裁剪的方式构建椭球主体，要注意控制曲面的曲率连续性，避免后续抽壳时出现壁厚突变——这类腔体的常规壁厚设置在2-3mm区间，要根据实际承压需求调整，若用于低压气路可适当减薄，若用于带一定腐蚀性的流体通路则要加厚并预留腐蚀余量。

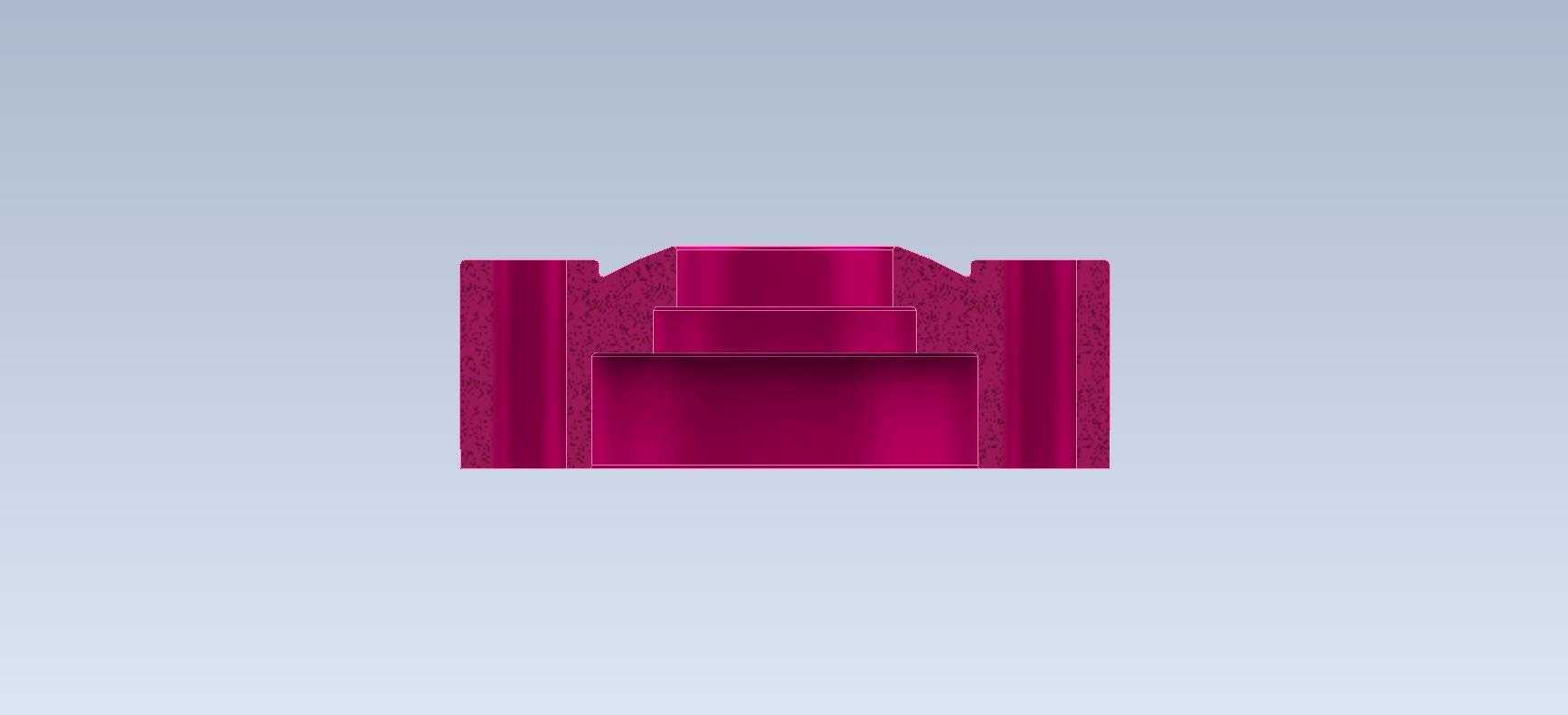

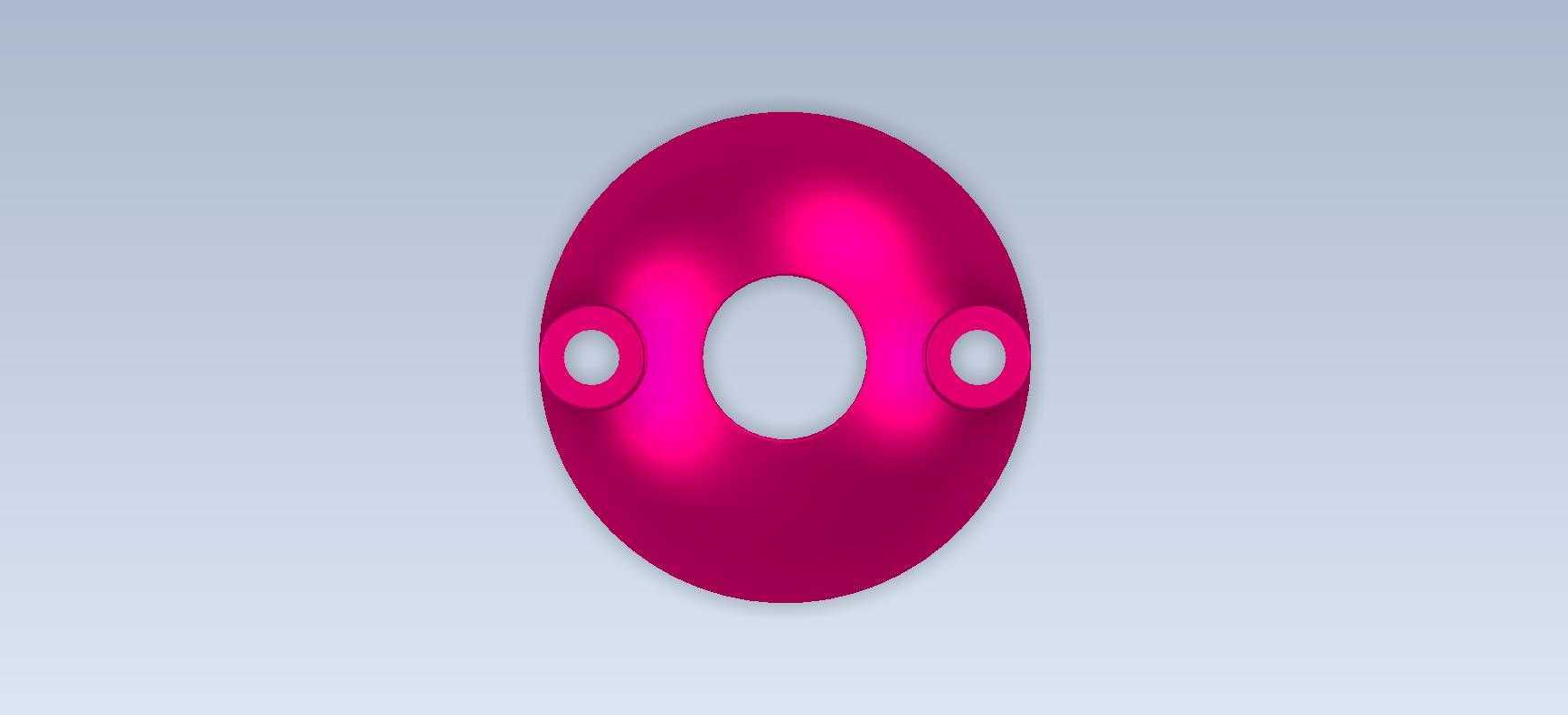

　　接口部分采用凸台拉伸加孔特征的方式构建，接口与主体衔接的位置必须做圆角过渡，圆角半径不能小于壁厚的1/2，否则注塑或者3D打印成型时会出现应力集中开裂，机加工时也会出现刀具接刀痕明显、强度不足的问题。从安装适配的角度看，这类零件的安装基面一般选主体底部的平面，建模时要保证底部平面的平面度公差，若需要加装密封件，还要在底部预留密封槽的安装位置，密封槽的尺寸要匹配标准O型圈的规格，避免出现密封失效。很多新手做这类结构时容易忽略接口的同轴度要求，三个接口的轴线必须和对应安装面垂直，否则外接管路拧入后会出现偏斜，长期受振动载荷容易出现接口断裂、密封泄漏的问题。

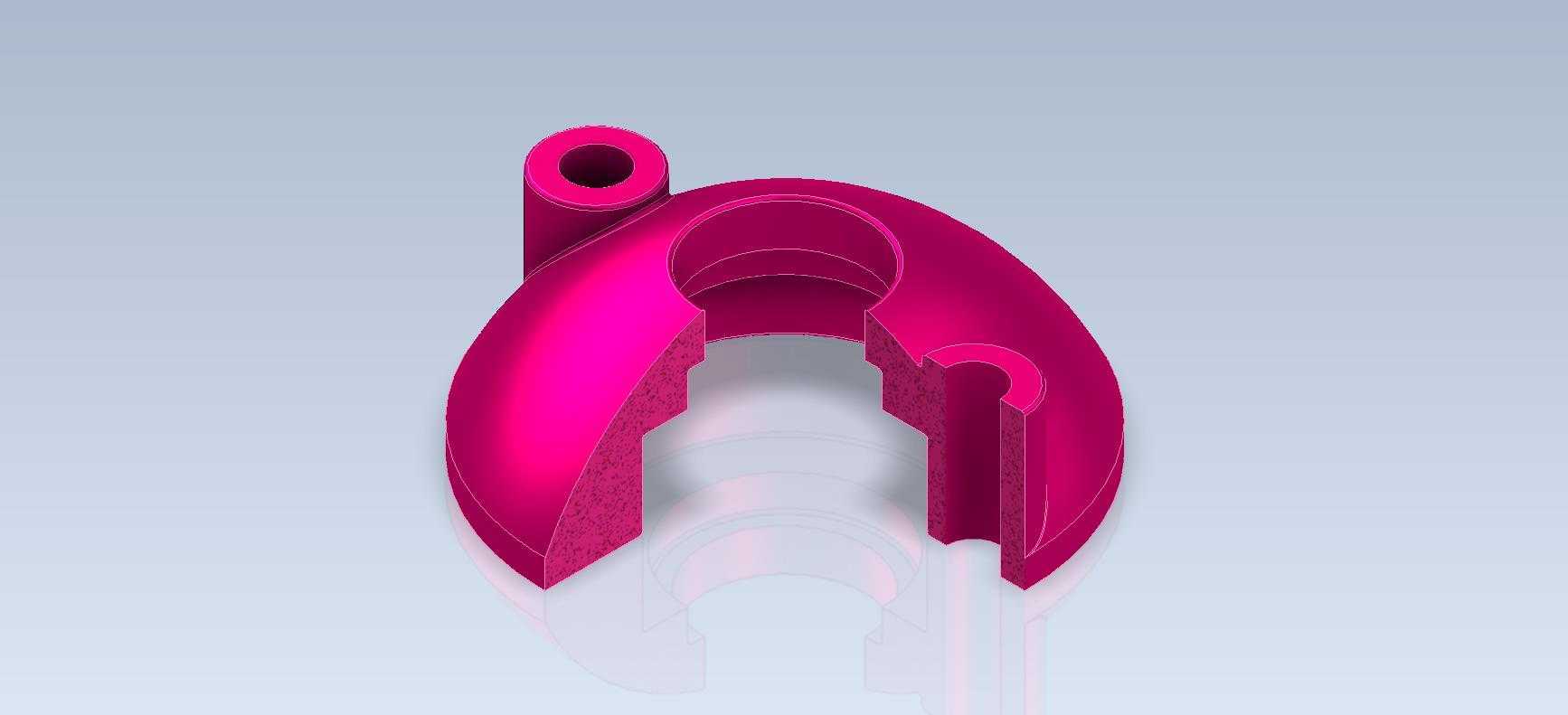

　　另外在做曲面和实体的衔接时，要注意检查特征的合并结果，避免出现实体内部的多余面、零厚度几何体，这类问题导入到工程图模块或者做有限元分析时会直接报错，后续改模也会耗费大量时间。从实际应用的延伸来看，这类结构稍加调整就可以用在小型实验设备的流体分路器、家用净水设备的转接腔体、小型气动系统的分流阀块上，只要调整接口的管径、主体的容积、壁厚参数，就能适配不同的工况需求。建模练习时不能只追求外形相似，要带着工程思维去考量每一个特征的设计意义：为什么主体用曲面不用直面，为什么接口要分布在这个角度，为什么过渡圆角要取这个数值，把这些问题想透，才能把练习的经验转化为实际设计的能力，而不是只会照着图纸描外形。做这类腔体结构还要提前考虑成型工艺的约束，如果是采用注塑成型，要在主体上设计合理的拔模斜度，避免脱模时出现刮伤；如果是采用机加工成型，要考虑刀具的可达性，内部的曲面不能出现刀具无法加工到的死角；如果是3D打印成型，要考虑支撑的添加位置，尽量把支撑设置在非安装面、非密封面，减少后处理的工作量。
