带侧孔环形槽圆柱连接结构件

　　该圆柱类结构件在流体控制回路、小型传动模组、气动执行单元配套场景中应用广泛，日常多作为轴类配套的定位连接载体，或是流体通路中的导流转接载体使用，承担周向定位、介质导流、相邻组件轴向限位的多重作用。从结构设计逻辑来看，整体采用同轴圆柱作为主体基准，所有加工特征均围绕中心轴线做对称或定向排布，能最大程度降低车削加工阶段的装夹找正难度，一次装夹即可完成外圆、底部环形槽的粗精加工，减少二次装夹带来的形位公差累积。

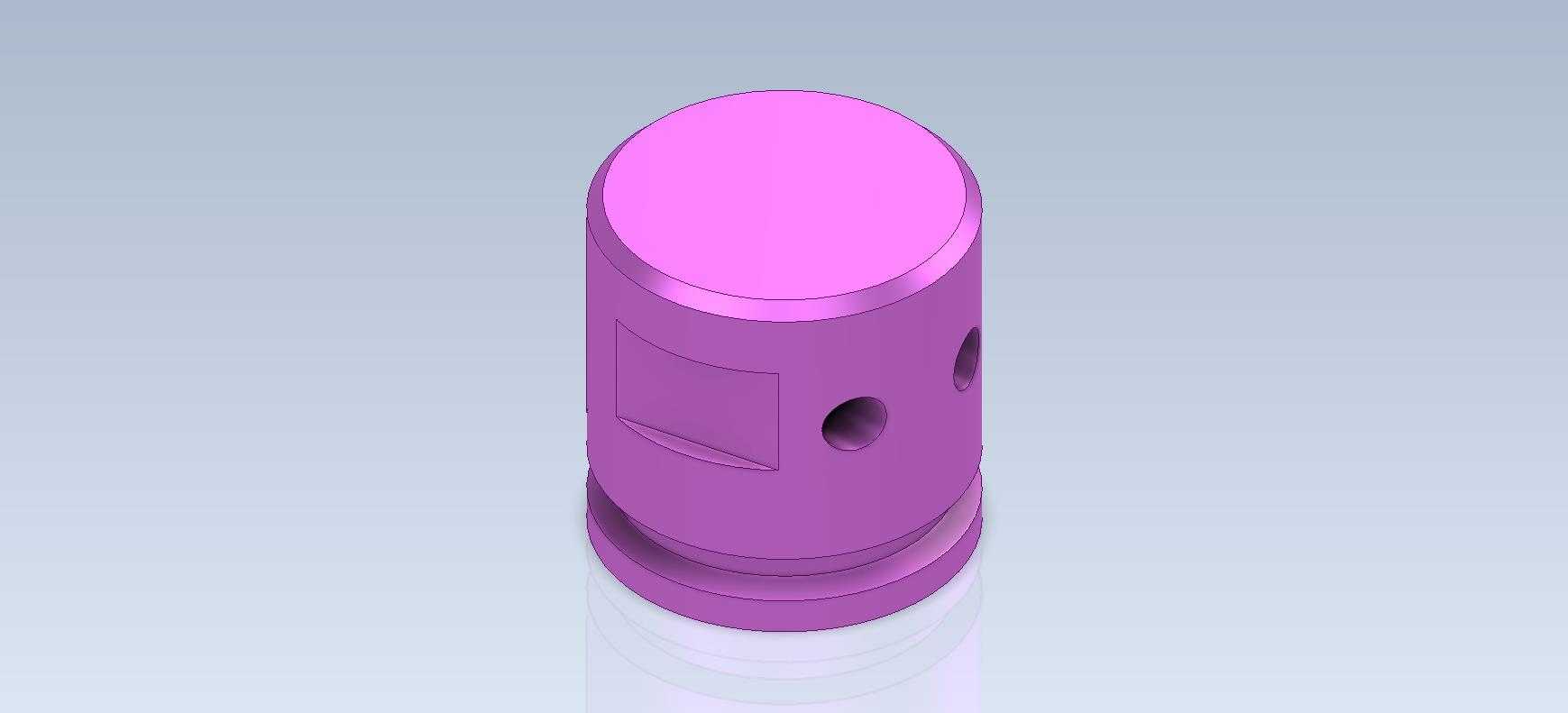

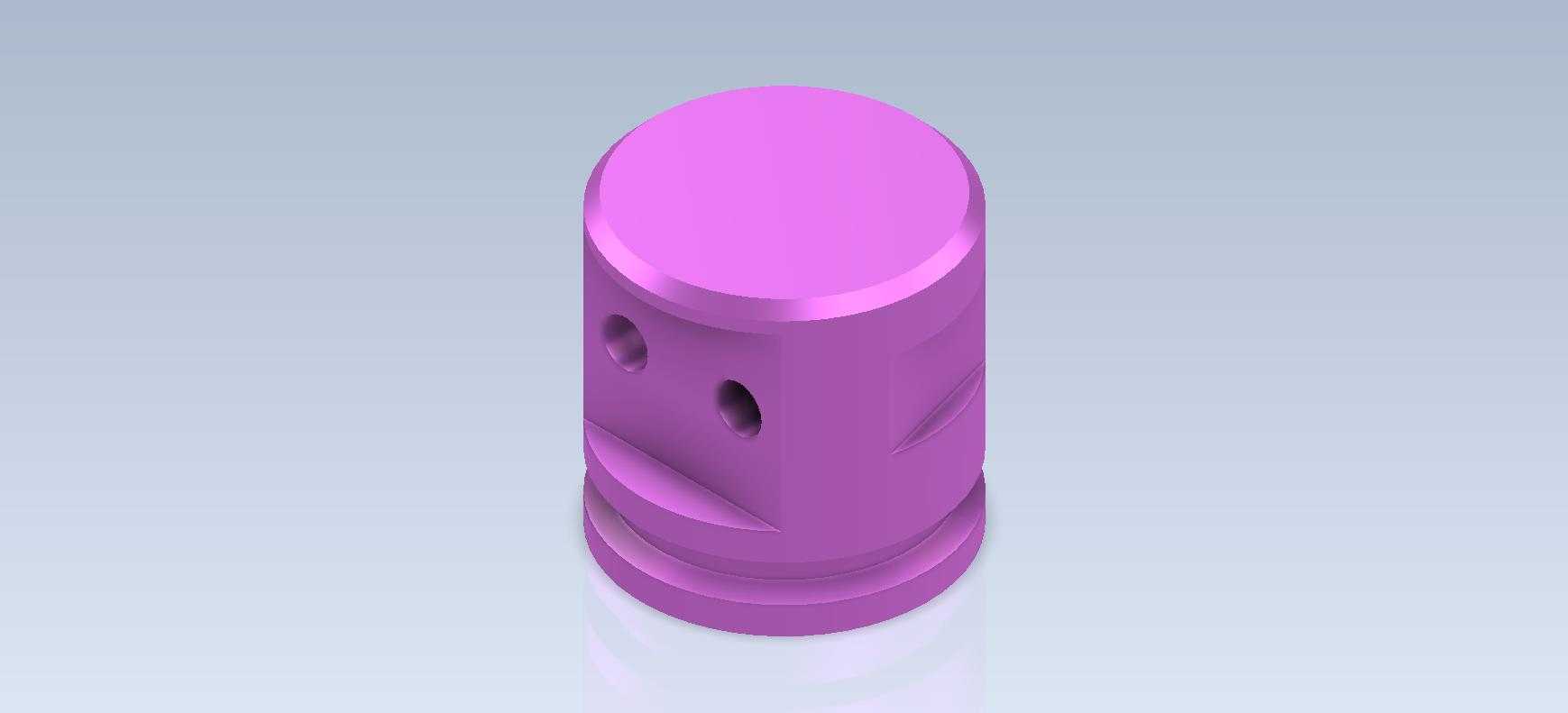

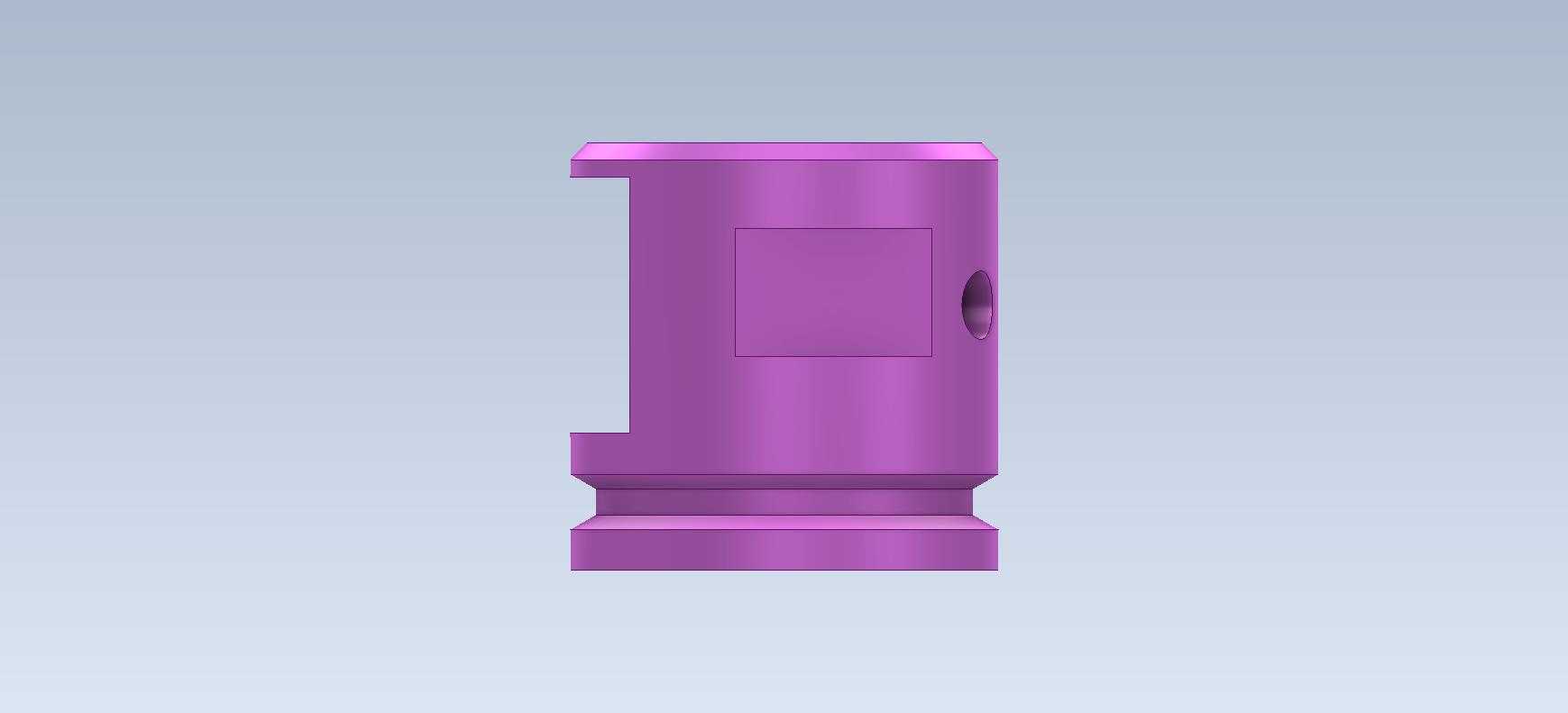

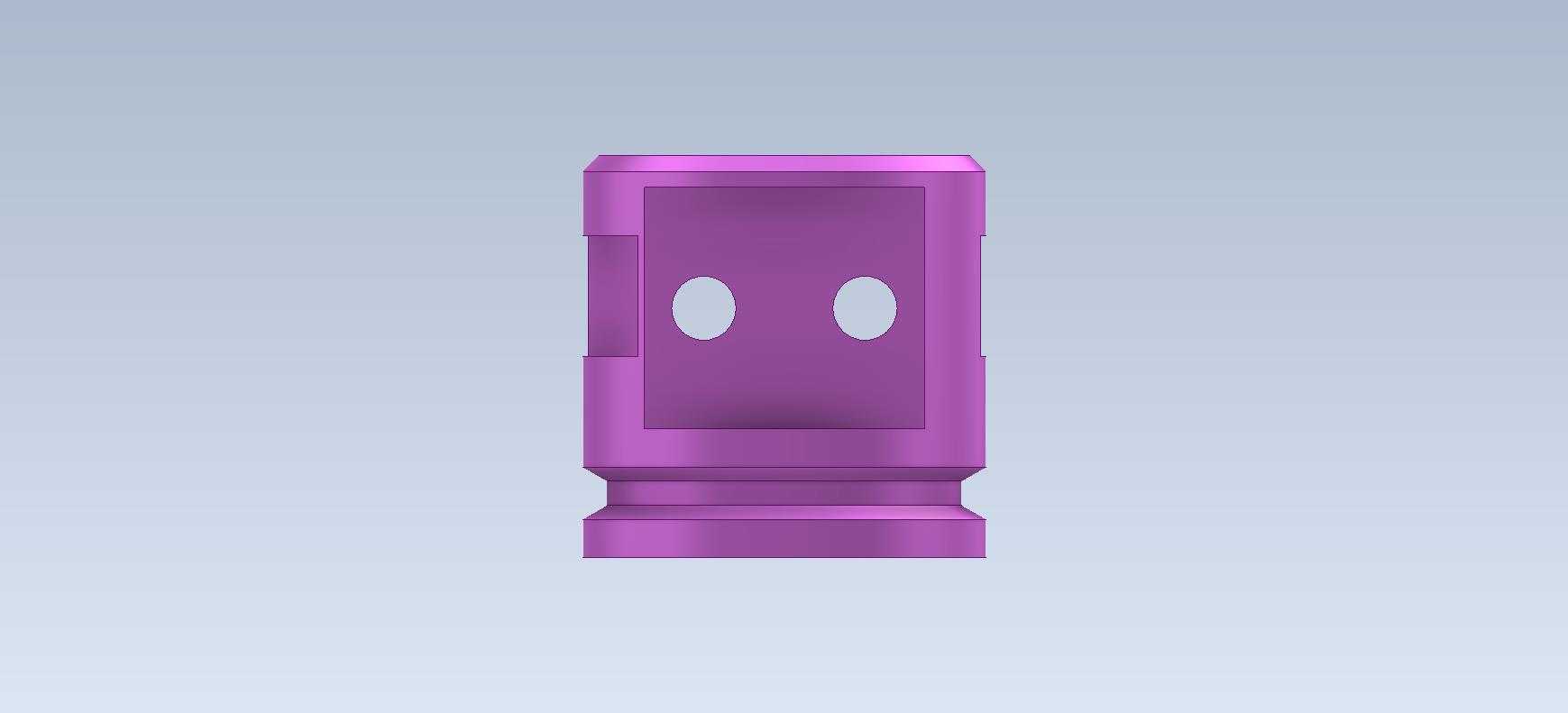

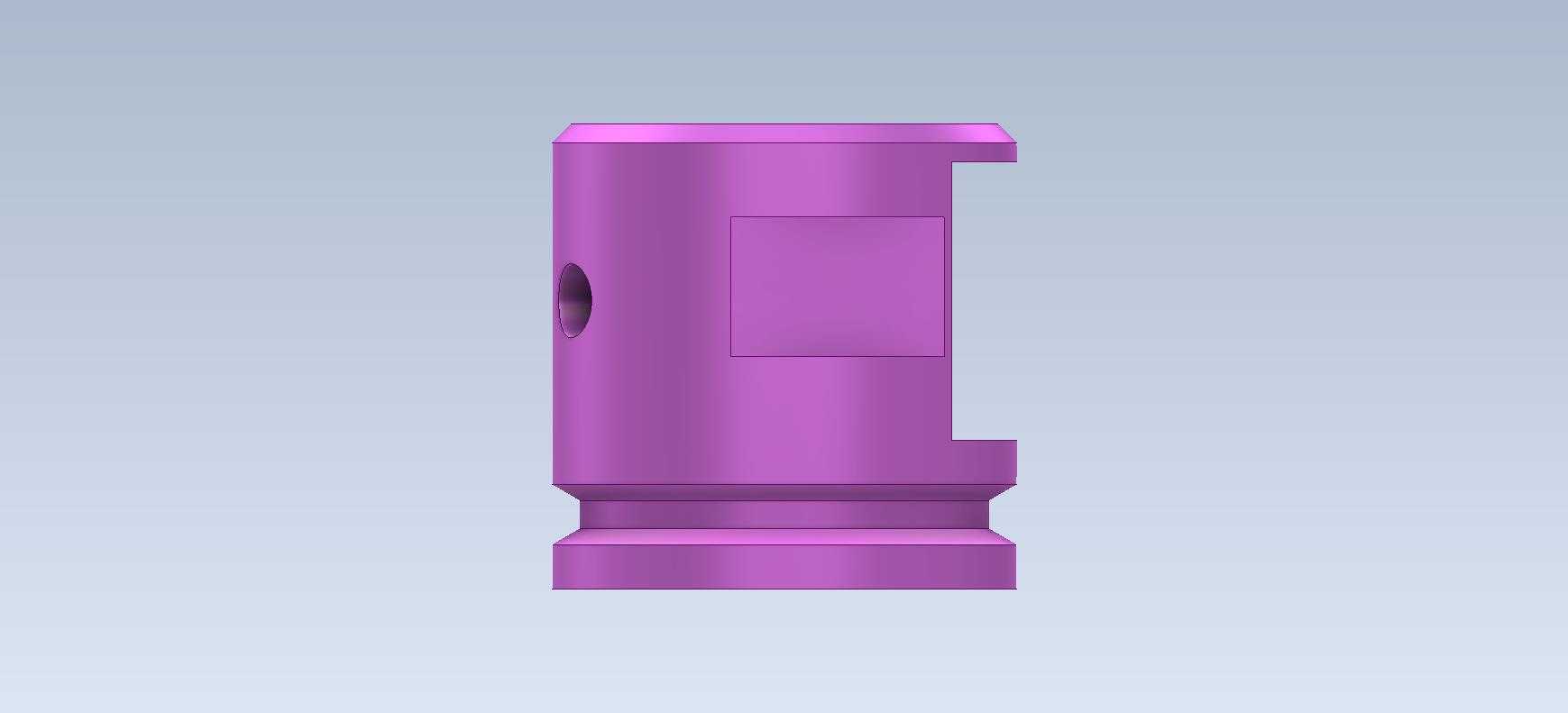

　　主体外圆面设置的两组径向通孔，孔位沿轴向错开一定距离，周向呈90度夹角分布，这类孔位设计一方面可穿入紧定螺钉实现与内部穿装轴件的周向锁止，避免传动过程中出现相对转动打滑；另一方面也可作为流体介质的进出通路，当该零件作为阀组转接件使用时，介质可通过径向孔进入中心内孔腔，完成不同管路方向的介质导通。零件下端设置的两道环形凹槽，槽宽与槽深经过尺寸匹配，可嵌入O型密封圈实现端面静密封，当零件装入对应安装座孔时，密封圈可填充配合间隙，避免介质从安装配合面泄漏，同时环形槽的台阶结构也可承担轴向限位作用，安装时抵靠安装座的定位端面即可确定轴向安装位置，无需额外调整装配间隙。

　　零件上部做了小尺寸的倒角过渡，既可以去除机加工产生的锐边毛刺，避免装配时割伤操作人员或损坏密封件，也能在装入安装孔时起到导向作用，降低装配对位难度。从安装边界来看，该零件的最大外圆尺寸决定了安装座孔的配合公差需选H7/g6的间隙配合，既保证装配顺畅，又不会因配合间隙过大导致同轴度偏差；径向孔的位置尺寸需与对接管路或紧定螺钉的安装位置严格匹配，装配前需核对孔位周向角度，避免出现孔位错位导致的装配失败。设计阶段特意将所有非配合面做了简化处理，没有多余的装饰性结构，既减少了建模阶段的特征数量，降低文件运算负载，也减少了机加工阶段的走刀路径，缩短单件加工周期。

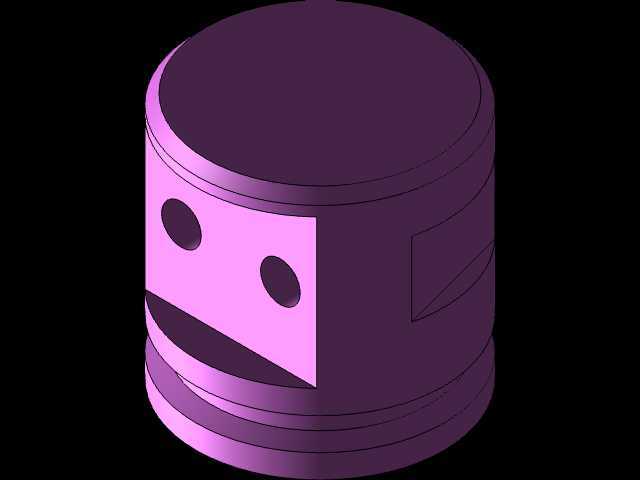

　　这类零件在实际选型替换时，需重点核对外圆直径、总高度、径向孔的孔径与孔位距端面的距离、底部环形槽的槽径与槽宽这几个核心尺寸，只要这几个参数匹配，即可直接替换同类型的现有零件，无需改动周边配套结构。从建模逻辑来看，先绘制中心轴线作为基准，旋转生成主体圆柱轮廓，再通过拉伸切除命令加工径向通孔与底部环形槽，最后对锐边做倒角处理，整个建模过程全参数化关联，后续如果需要调整尺寸适配不同工况，只需修改对应草图的尺寸参数即可完成模型更新，无需重新绘制特征，能大幅提高变型设计的效率。零件表面的紫色渲染效果是建模软件中为了区分不同组件设置的外观色，实际加工时可根据使用场景选择阳极氧化、镀锌、发黑等不同表面处理工艺，如果是用于有防腐要求的工况，可选择不锈钢材质加工，如果是普通传动定位场景，选用45号钢调质处理即可满足强度要求。
