立式带安装基座弧形挂接结构零件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867570
  • 立式带安装基座弧形挂接结构零件
  • 立式带安装基座弧形挂接结构零件
  • 立式带安装基座弧形挂接结构零件
  • 立式带安装基座弧形挂接结构零件
  • 立式带安装基座弧形挂接结构零件
  • 立式带安装基座弧形挂接结构零件

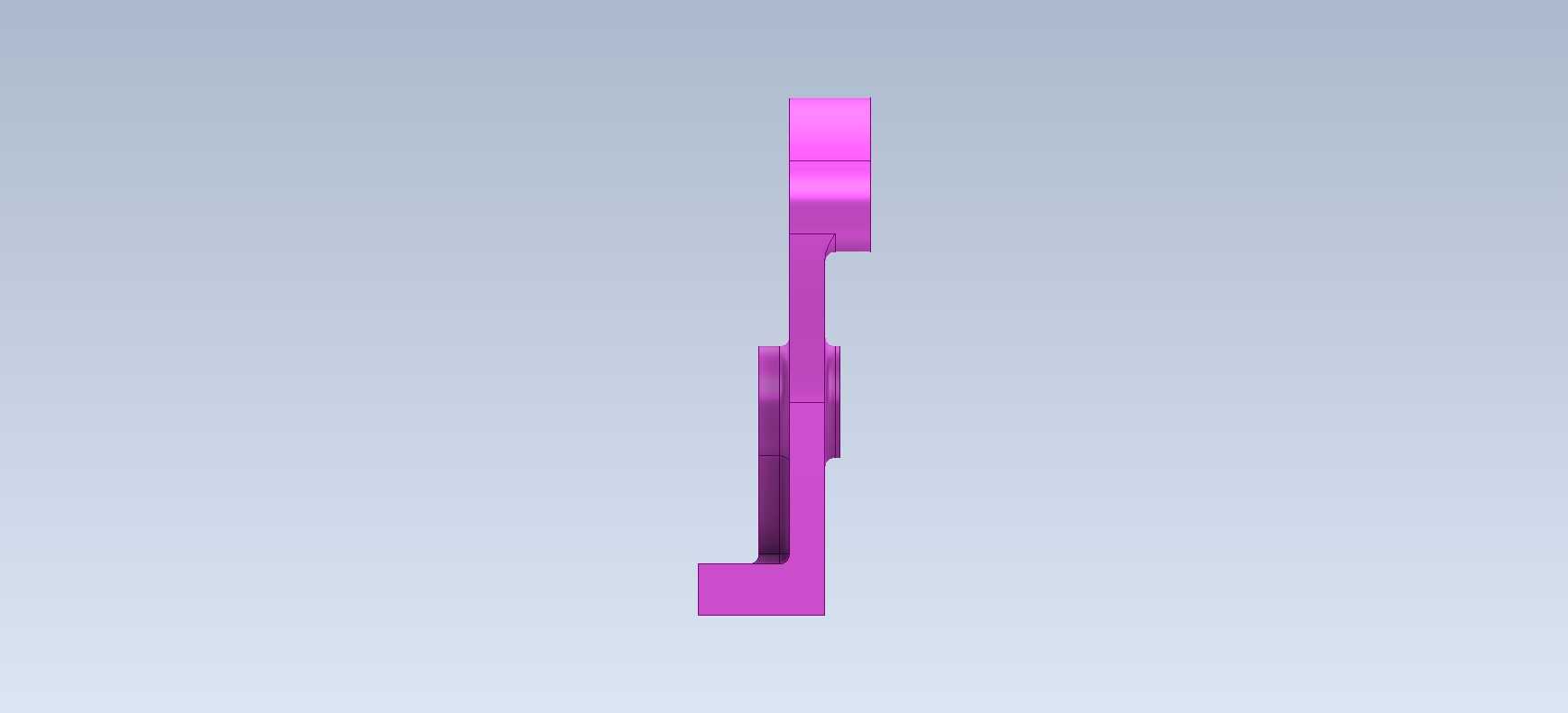

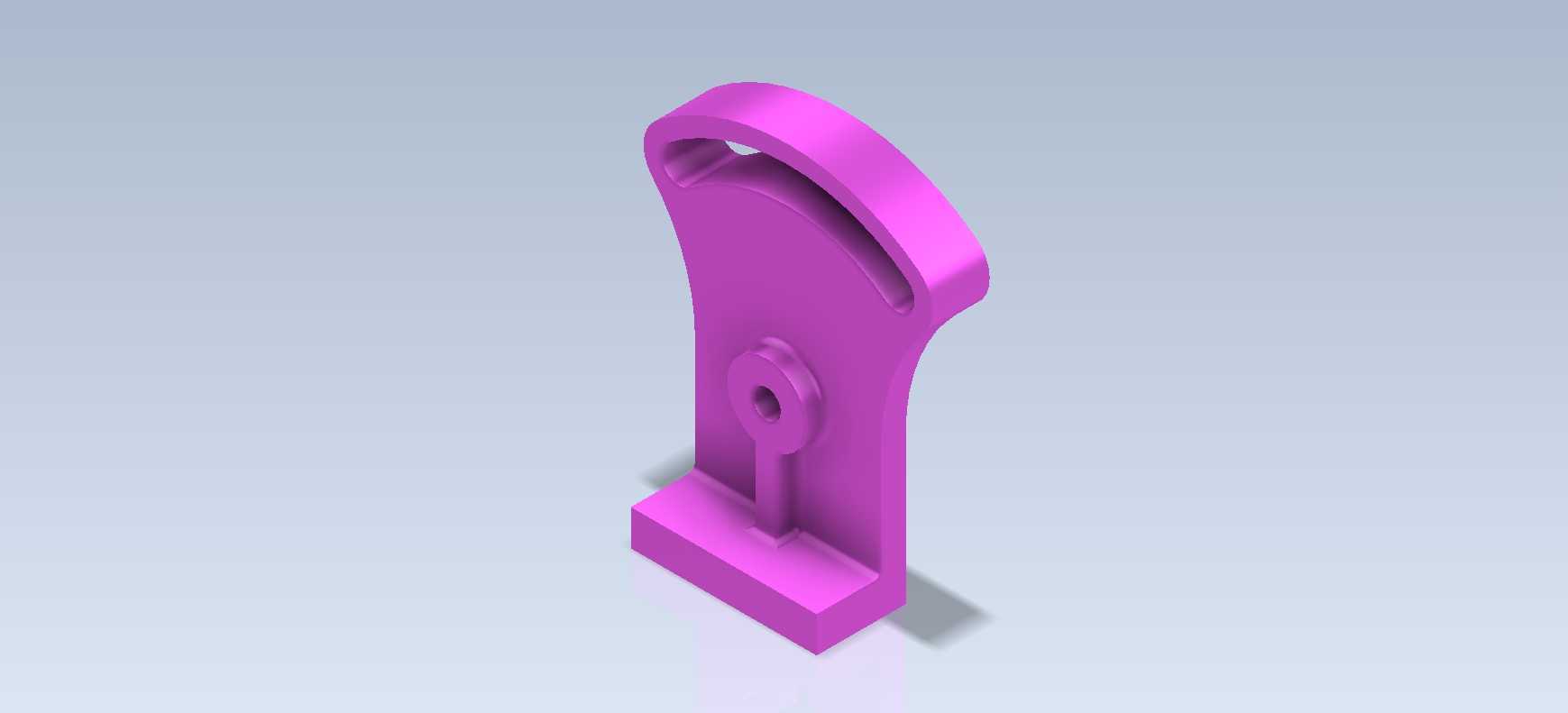

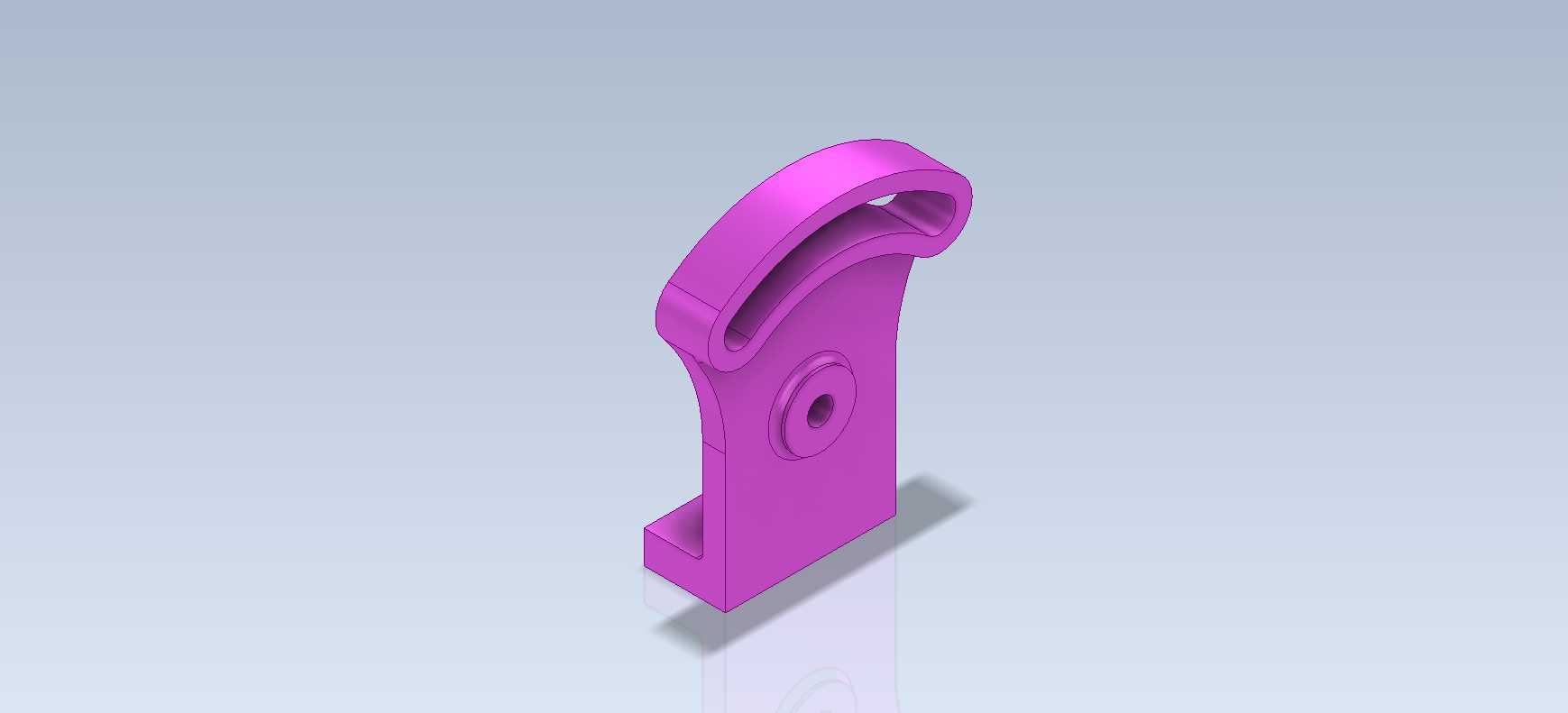

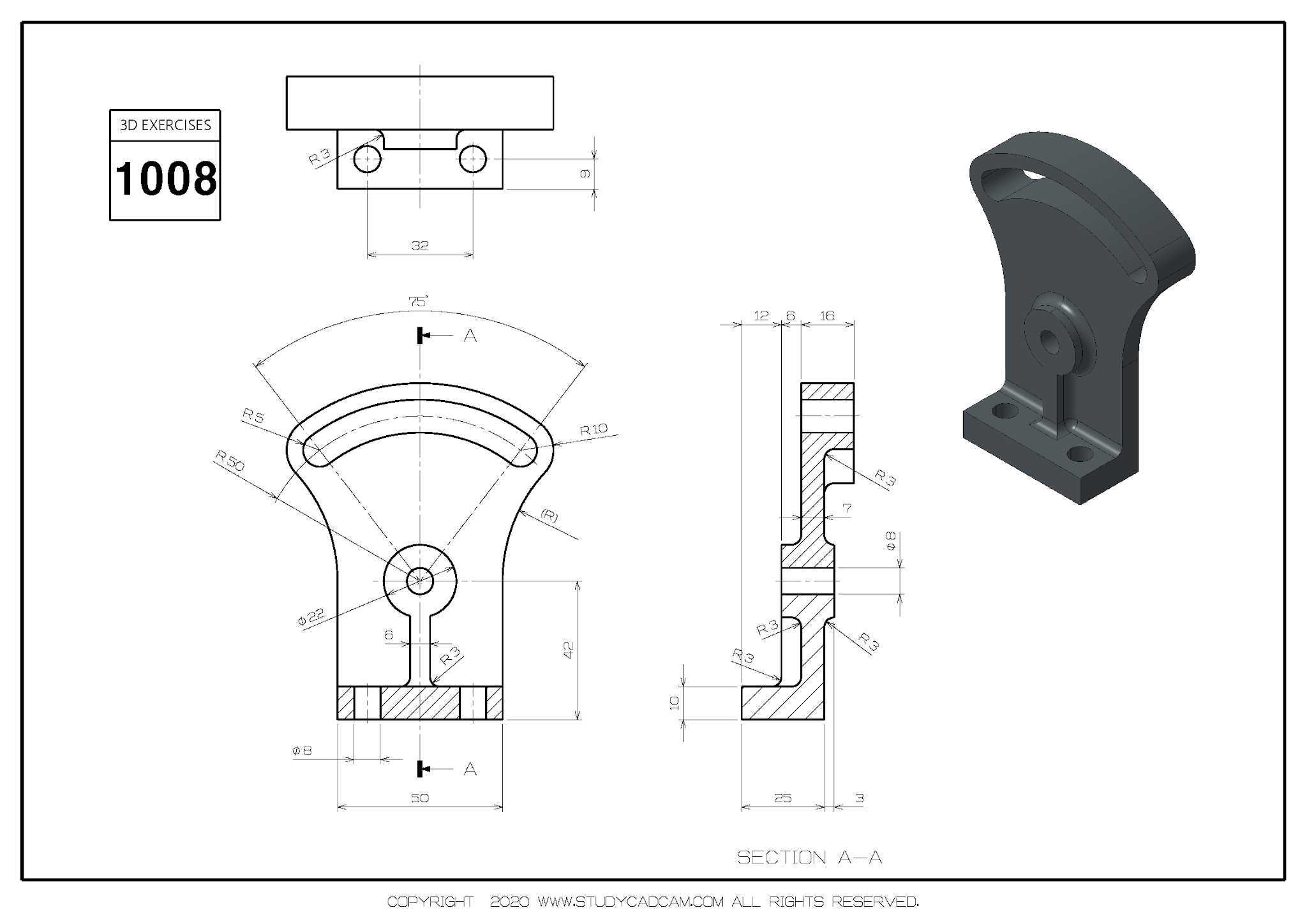

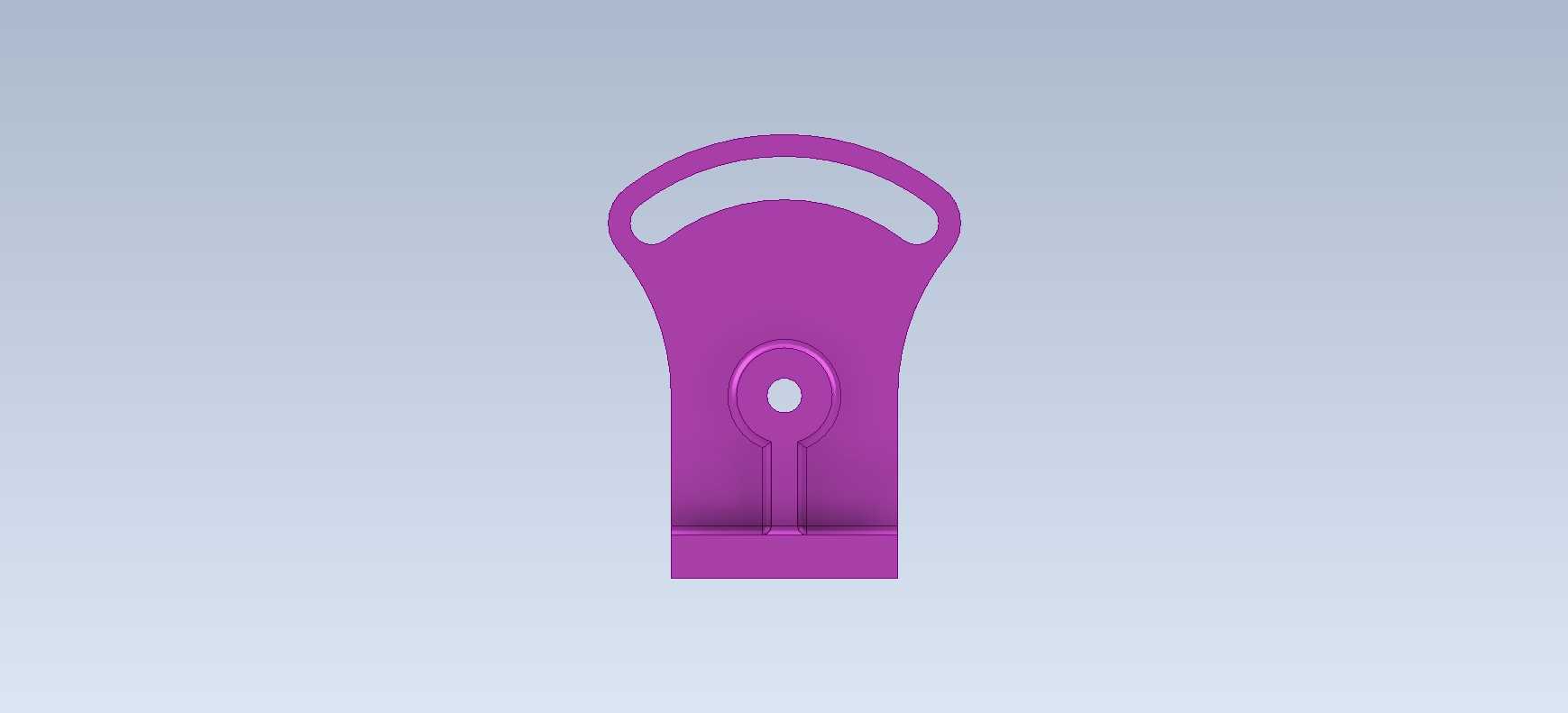

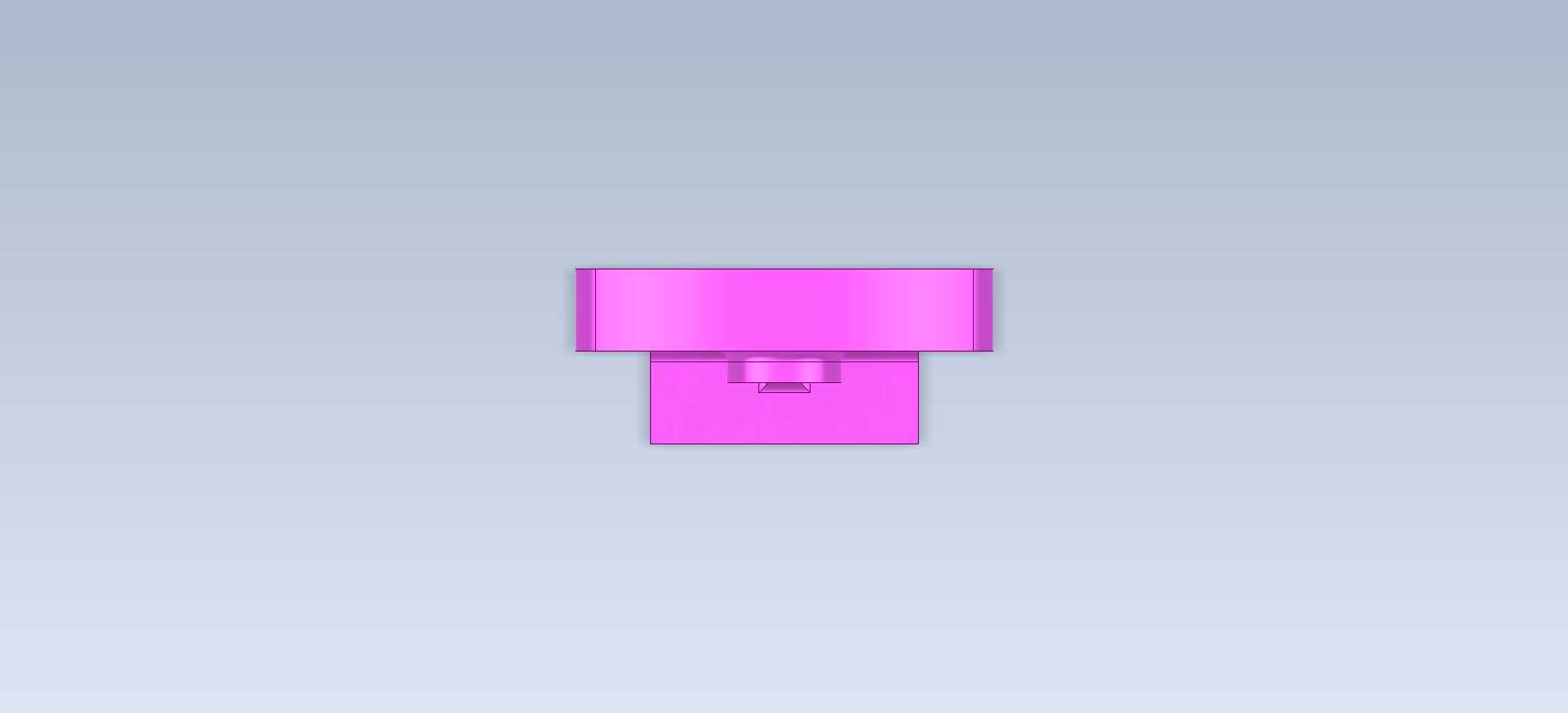

该零件属于小型机械装夹定位类功能构件,整体采用立式一体化结构设计,底部为矩形实心安装基座,基座上表面与主体弧形立板采用大圆角过渡连接,避免直角位置的应力集中问题,提升结构整体抗载荷能力。主体立板上部为弧形轮廓,顶端开设长圆形贯通挂接孔,可用于穿装销轴或挂接杆件,实现构件与外部机构的铰接或挂装连接;立板中下部位置设置带中心通孔的圆形凸台结构,凸台中心孔为贯通设计,可用于穿装定位销、连接轴或者锁紧螺钉,实现与配套构件的定位或锁紧固定,凸台与立板主体之间同样采用圆角过渡,减少加工过程中的应力残留,同时提升构件受力时的结构强度。

从实际应用场景来看,这类构件常出现在小型工装夹具的定位挂接模块、轻工自动化设备的杆件连接工位、小型手动工具的锁紧挂接部位,也可作为教学实训场景中基础建模练习的典型案例,帮助初学者掌握拉伸、切除、圆角、凸台等基础建模特征的使用逻辑,理解从二维草图到三维实体的建模思路。在设计过程中,首先需要明确安装边界:底部矩形基座的长宽尺寸需要匹配安装面的固定孔位间距,基座厚度需要满足安装时的螺钉沉头深度要求,避免螺钉穿出基座表面影响安装平整度;上部挂接孔的孔径需要匹配常用销轴的直径公差,孔位距离基座底面的高度需要满足挂接构件的活动行程要求,避免运动过程中出现干涉。

立板的弧形轮廓并非单纯的外观设计,弧形过渡能够在保证立板整体高度的前提下,减少立板上部的材料用量,降低构件整体重量,同时弧形边缘能够避免尖锐边角带来的安装划伤风险,符合机械构件的安全设计要求。中部凸台的高度需要根据配套连接件的贴合面尺寸确定,凸台直径需要大于中心孔直径的2倍以上,保证连接时的接触面压处于合理范围,避免长期受力出现接触面压溃变形。中心通孔的公差需要根据连接形式选择,如果是穿装定位销则采用基孔制过渡配合,如果是穿装锁紧螺钉则采用间隙配合,保证装配过程顺畅无卡滞。

建模过程中需要注意各特征的先后顺序,首先绘制底部基座的草图,拉伸生成基座实体,再绘制立板的侧面轮廓草图,拉伸生成立板主体,之后在立板顶端绘制长圆孔草图进行切除生成挂接孔,再在立板中下部位置绘制凸台草图拉伸生成圆形凸台,最后在凸台中心绘制圆孔草图切除生成中心通孔,所有棱边位置根据工艺要求添加对应半径的圆角,对于受力较大的过渡位置圆角半径适当放大,非受力边缘的圆角可以适当缩小,兼顾工艺性和结构强度。

在实际加工层面,这类零件如果采用金属材质加工,可选择铝型材或低碳钢作为毛坯,通过铣削加工完成所有外形和孔位加工,加工过程中需要先加工底部安装基准面,再以基准面为定位基准加工上部的孔位和轮廓,保证各形位公差符合设计要求;如果采用塑料材质生产,可通过注塑成型批量加工,设计时需要添加适当的拔模斜度,保证注塑后顺利脱模。安装时,底部基座通过螺钉固定在安装基板上,需要保证基座底面与安装面完全贴合,避免出现倾斜导致上部挂接孔和中心孔的位置出现偏差,影响后续装配精度。构件受力时,载荷主要通过立板传递到底部基座,过渡圆角的设计能够分散应力传递路径,避免应力集中导致的构件断裂,提升构件的使用寿命。
