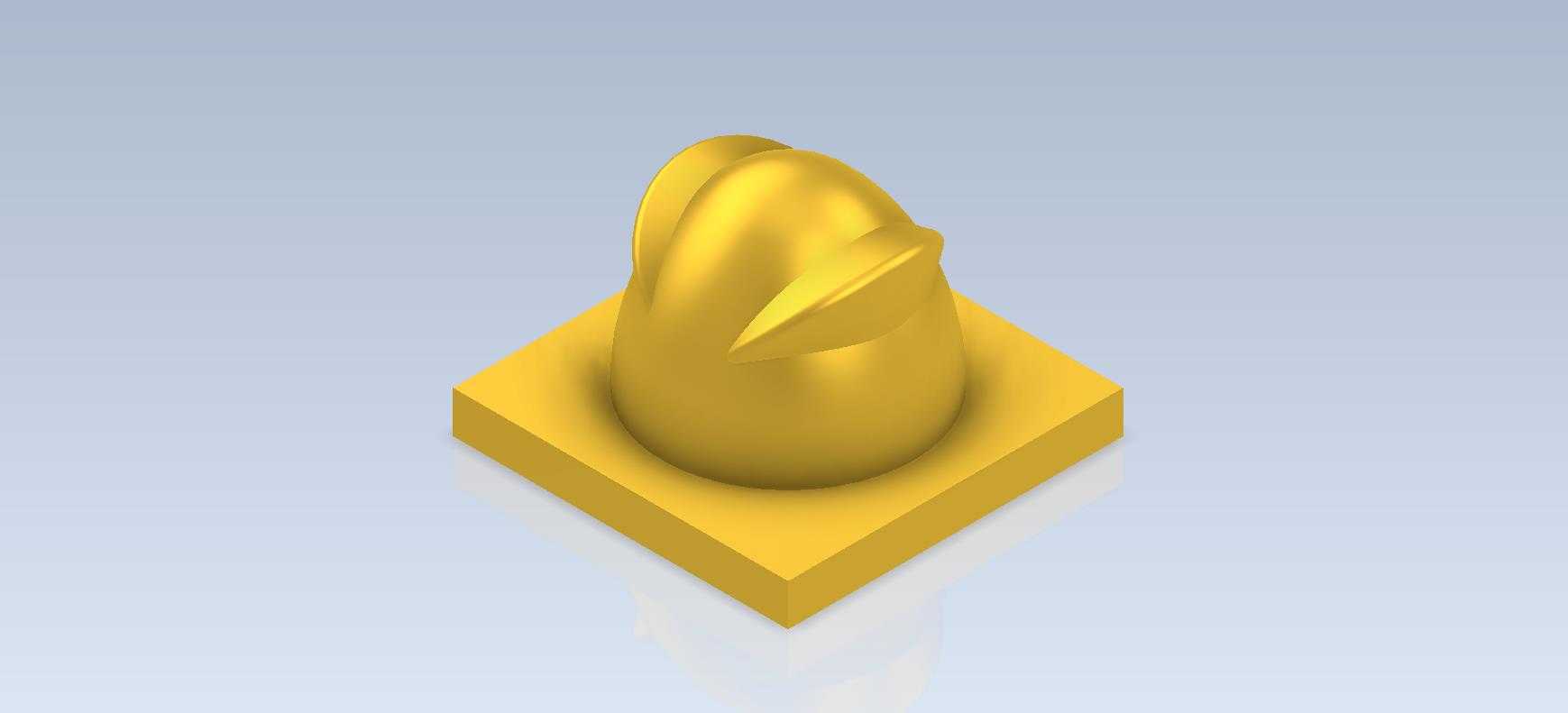

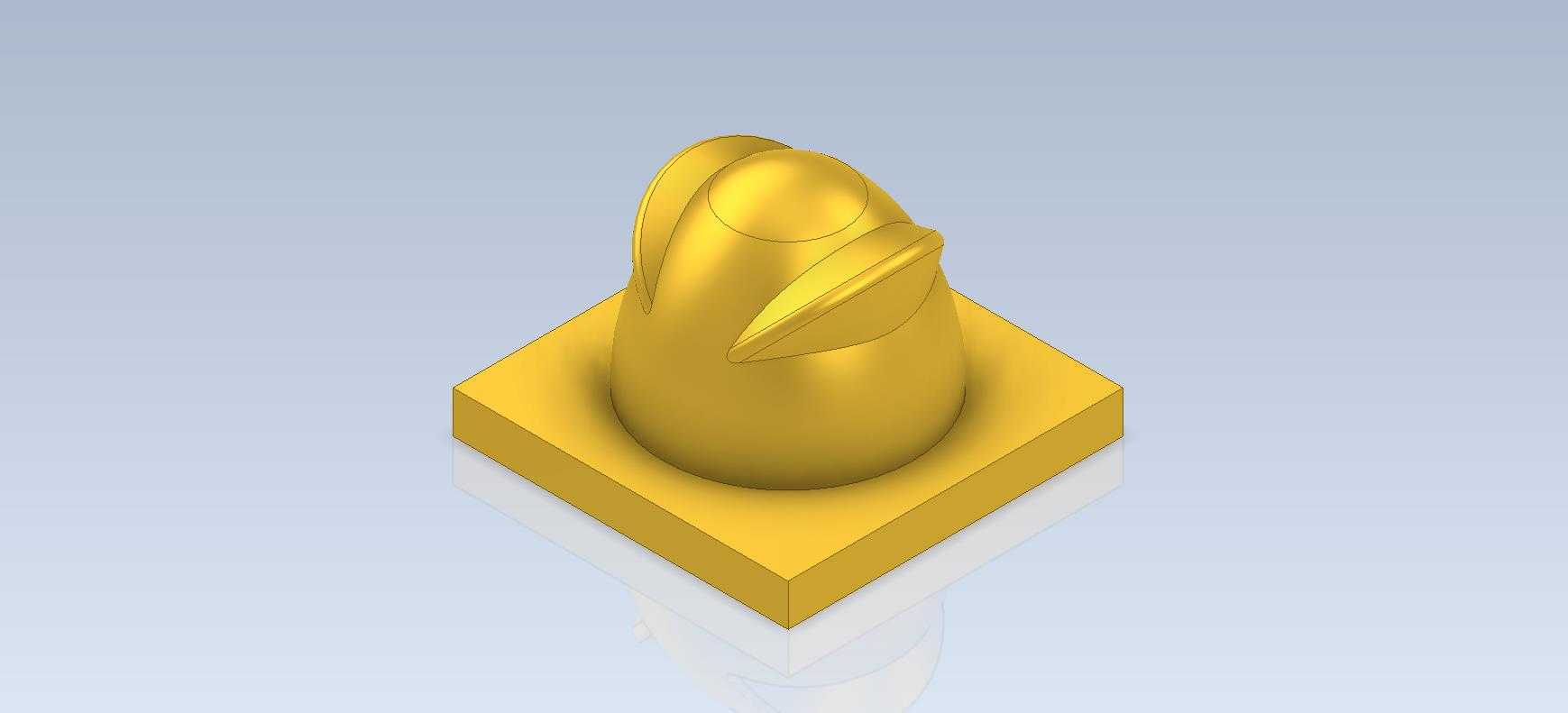

带方形安装底座的金色异形凸台结构件

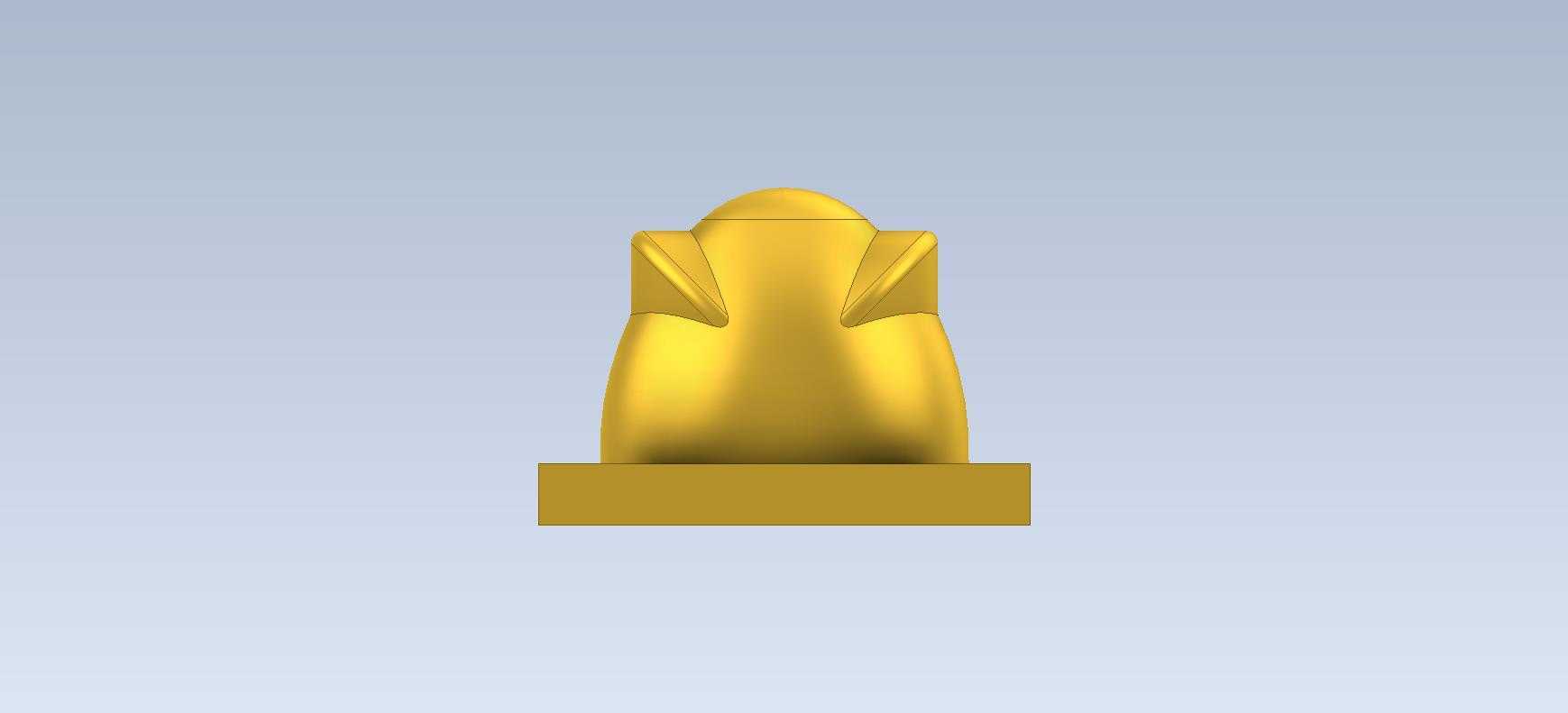

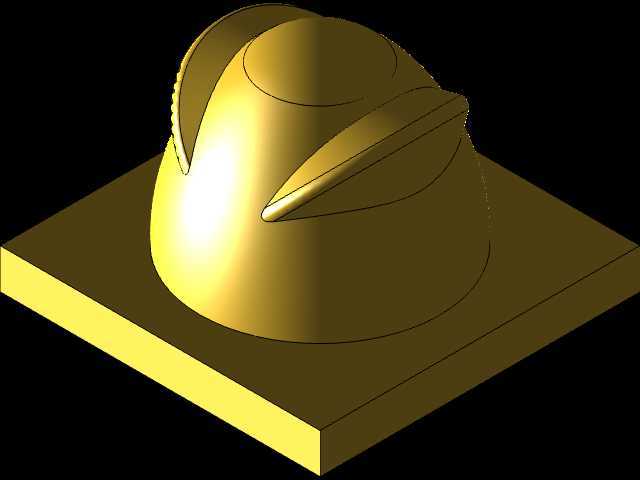

　　该结构件采用方形安装底座搭配上部异形凸台的整体构型，底座为规整正方形平板结构，四个边角做了微小的工艺倒角处理，避免安装过程中锐边划伤操作人员或对接零件表面，底座平面预留了足够的安装孔位排布空间，可适配M3到M6规格的内六角螺栓进行紧固，安装时可直接贴合在设备安装基板表面，无需额外加工过渡垫块，能有效降低装配环节的加工成本与调整工作量。上部异形凸台采用流线型曲面过渡设计，整体从底座平面向上逐步收束后再形成带侧向凸起的轮廓，曲面之间全部采用G2连续过渡，没有尖锐的棱角突变，这种设计一方面可以降低结构在承受侧向载荷时的应力集中系数，避免长期交变载荷下出现根部开裂的问题，另一方面曲面的流线型轮廓也能减少设备运行过程中气流或液流经过时的阻力，适合在有流体经过的设备腔体内部作为定位支撑件使用。

　　从实际应用场景来看，这类结构件常作为小型自动化设备的末端定位挡块、轻工机械的物料导向支撑座，或是教学演示用的曲面建模练习载体，在3C产品组装生产线的载具定位模块中，这类带曲面凸台的结构可以精准贴合异形工件的表面轮廓，实现工件的快速定位与夹紧，相比传统的平面挡块，曲面贴合的定位方式能将工件的定位重复精度控制在0.02mm以内，有效减少组装过程中的对位偏差。设计过程中优先考虑了加工工艺的可行性，上部异形曲面的拔模角度统一设置为1.5度，既满足注塑或压铸成型的脱模要求，也能适配三轴数控铣床的半精加工工序，加工时可采用球头铣刀沿曲面流线方向走刀，减少后续抛光打磨的工作量，底座与凸台的连接位置采用R3的圆角过渡，既避免了应力集中，也能在注塑成型时减少熔接痕的产生，提升零件的整体结构强度。

　　安装边界方面，方形底座的边长尺寸控制在常规小型安装座的通用规格范围内，安装孔的中心距按照行业通用的20mm间隔模数设计，可直接适配现有标准化的设备安装基板，不需要重新设计安装孔位，上部凸台的最大外轮廓尺寸不超出底座的边界范围，安装后不会与周边相邻的其他零部件产生运动干涉，在多工位转盘设备上使用时，相邻工位的结构件之间预留了足够的安全间隙，即使转盘存在一定的回转精度误差，也不会出现结构碰撞的问题。结构的壁厚设计遵循均匀化原则，底座厚度与凸台的主体壁厚保持一致，避免壁厚差异过大导致注塑成型时出现缩痕或翘曲变形，凸台侧向的凸起结构内部做了局部的壁厚减薄处理，在保证结构强度满足使用要求的前提下，尽可能降低零件的整体重量，减少材料消耗。

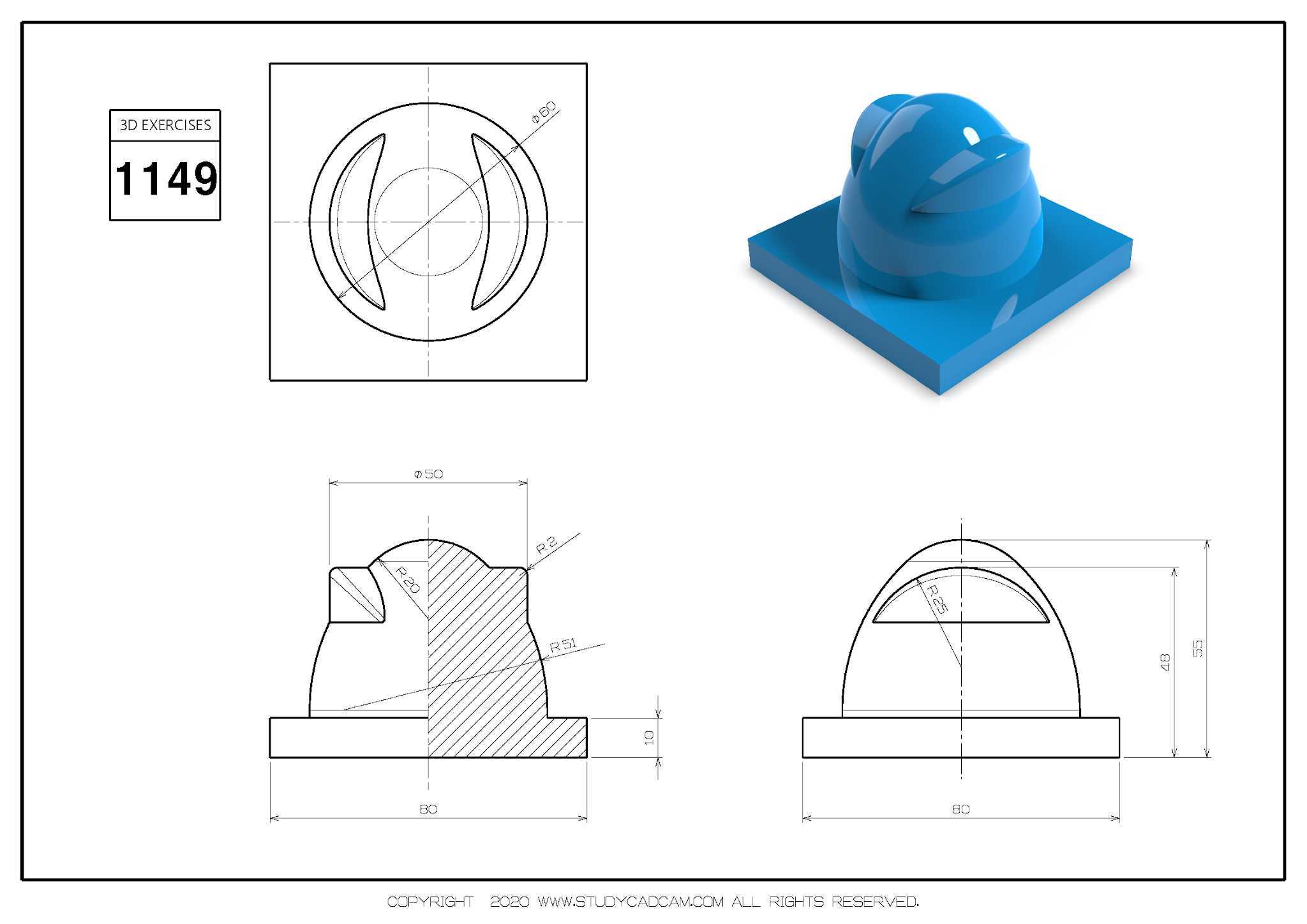

　　作为建模练习载体，该结构涵盖了基础草图绘制、凸台拉伸、曲面放样、圆角过渡、拔模处理等多个常用的三维建模操作步骤，能帮助初学者快速掌握异形曲面类零件的建模思路，理解从二维草图到三维实体的转化逻辑，同时也能通过对该结构的建模练习，熟悉机械零件设计中工艺性考量的基本要点，避免设计出无法加工或装配困难的结构。在实际选型使用时，可根据具体的载荷工况调整零件的材质，轻载定位场景可采用ABS或POM等工程塑料注塑成型，重载支撑场景则可采用铝合金或不锈钢材质通过数控加工制作，不同材质下的结构尺寸无需做大幅调整，仅需根据材料的强度特性适当调整圆角大小与壁厚参数即可满足使用要求。
