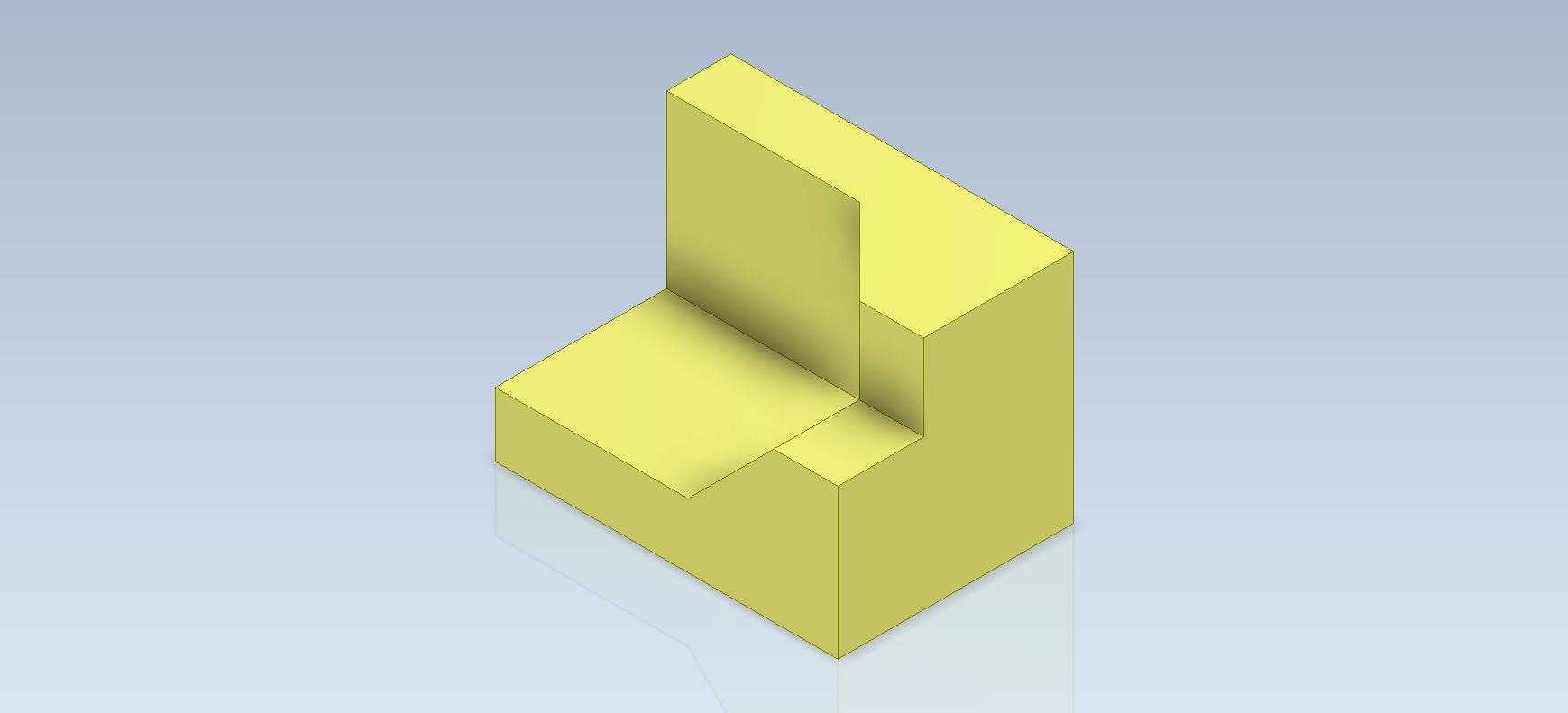

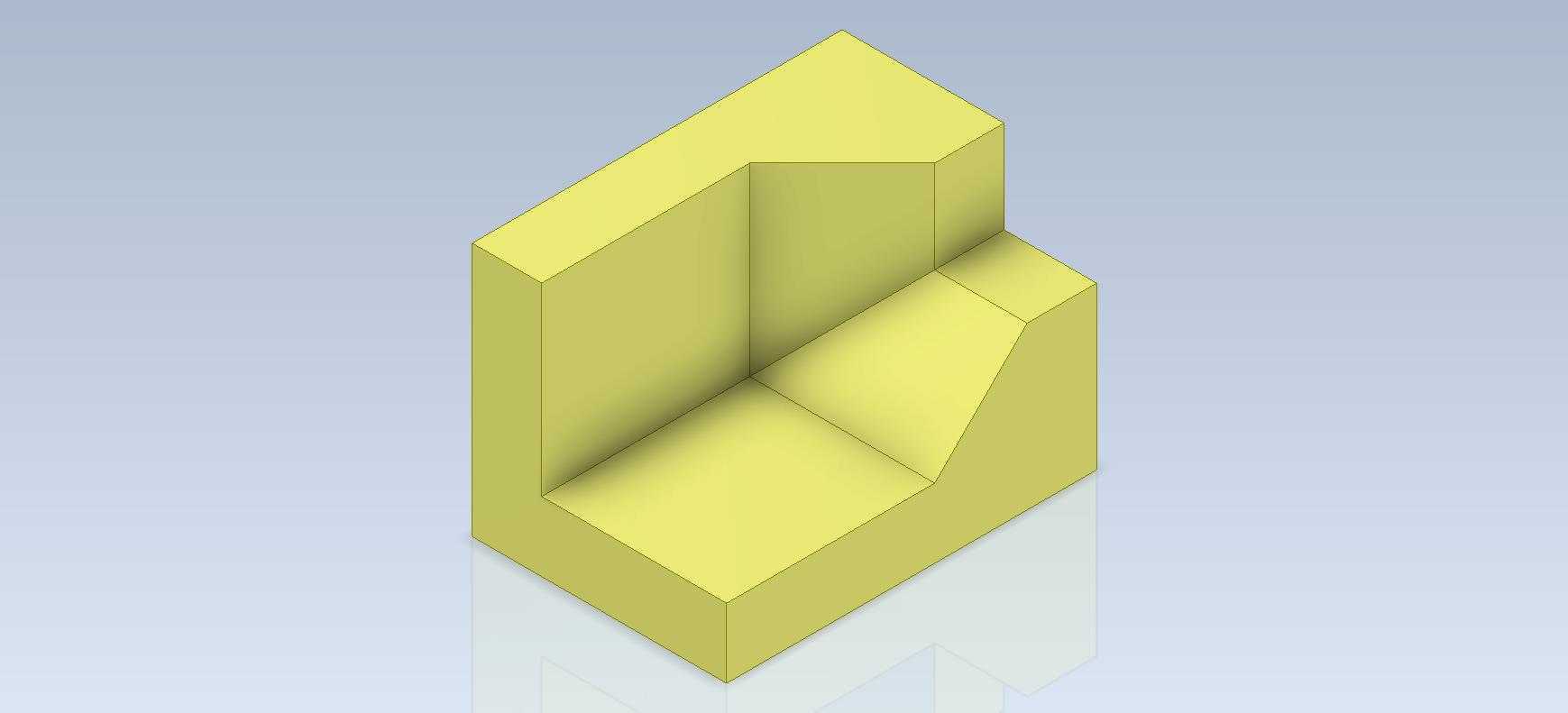

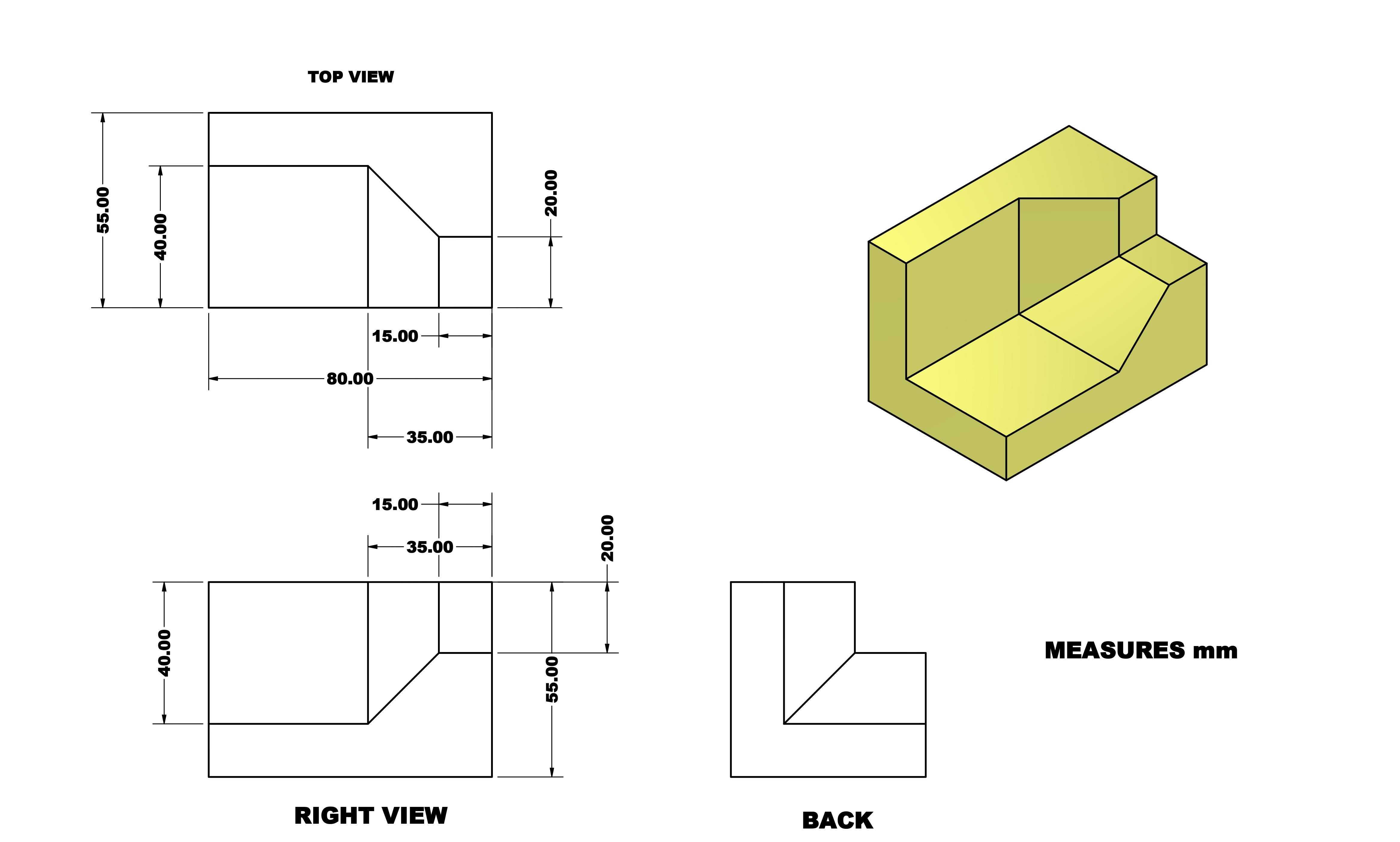

阶梯凹槽式基础练习实体结构件

　　这类阶梯凹槽结构件常作为机械设计入门阶段的典型练习载体，也可作为小型工装定位块、设备垫脚支撑块在实际生产场景中使用，在小型自动化设备的工位限位、工装夹具的定位承托场景中十分常见，能够为相邻零部件提供稳定的支撑面与定位基准，避免装配过程中出现部件偏移、错位的问题。从结构设计逻辑来看，该构件采用等壁厚实体构型，整体外轮廓为直角棱柱基础形态，通过两次不同深度的斜切与直角切除形成内凹的阶梯型腔，型腔的两个相邻垂直面与外部基准面保持严格的平行度与垂直度公差，能够在装配时为配合件提供两个方向的定位约束，减少额外定位销的使用，简化装配流程。

　　设计过程中优先保证了各相邻面的垂直公差，外轮廓的三个相邻垂直面可作为加工装夹的基准面，无需额外制作工艺凸台即可完成铣削加工，有效减少加工工序的换刀次数与装夹次数，降低单件加工的时间成本。内凹阶梯的过渡位置采用直角过渡设计，未设置圆角，一方面适配入门阶段的建模练习逻辑，帮助初学者掌握拉伸切除、基准面创建、几何约束添加等基础建模操作，另一方面在实际应用场景中，直角过渡的型腔能够适配直角轮廓的配合件，实现无间隙贴合，避免圆角带来的装配间隙问题。从安装边界来看，该构件的底部为完整平面，可直接通过螺栓压板固定在工作台面或者工装基板上，底部平面的平面度公差控制在合理范围内，保证安装后整体不会出现翘曲，支撑受力均匀，不会因为局部应力集中导致构件变形。构件的壁厚保持均匀一致，避免了壁厚突变带来的注塑或者铣削加工变形问题，不管是采用塑料3D打印制作原型件，还是采用铝合金、45号钢铣削制作功能件，都能保证加工后的尺寸稳定性，不会因为冷却或者切削应力导致型腔尺寸超差。

　　在实际设备应用中，这类结构件可作为小型传感器的安装基座，将传感器固定在内凹阶梯的平面上，外侧的凸起侧壁能够为传感器提供侧向防护，避免生产过程中飞溅的切屑、杂物碰撞传感器，同时阶梯结构能够对传感器的安装位置进行预定位，安装时无需反复调整位置即可保证传感器的检测距离与检测角度符合设计要求。建模过程中需要重点关注各切除特征的尺寸约束关系，保证内凹阶梯的两个台阶面的高度差、深度差符合设计要求，同时要保证所有棱边的直线度，避免出现建模过程中特征重叠导致的零厚度几何体错误，这类错误也是初学者在基础建模练习中最容易出现的问题，通过该构件的建模练习能够帮助设计者养成规范的特征创建习惯，从基础草图绘制阶段就添加完整的几何约束与尺寸约束，避免后续特征修改时出现草图报错、特征失效的问题。

　　从受力角度分析，该构件的整体构型为L型加强结构，外侧的两个垂直侧壁形成了类似加强筋的受力结构，在承受垂直方向的压力时，应力能够沿着侧壁均匀传递到底部安装面，不会出现局部应力过大的问题，即使承受一定的侧向冲击力，外侧的直角结构也能提供足够的结构强度，避免构件出现断裂或者变形。在装配适配性上，该构件的内凹型腔尺寸可根据实际配合件的尺寸进行参数化调整，只需修改草图中的对应尺寸参数即可快速生成不同规格的同类型构件，无需重新搭建建模特征树，能够大幅提高同系列零件的设计效率，适配不同尺寸的零部件定位、支撑需求。
