阶梯凸台组合式金字塔造型练习构件

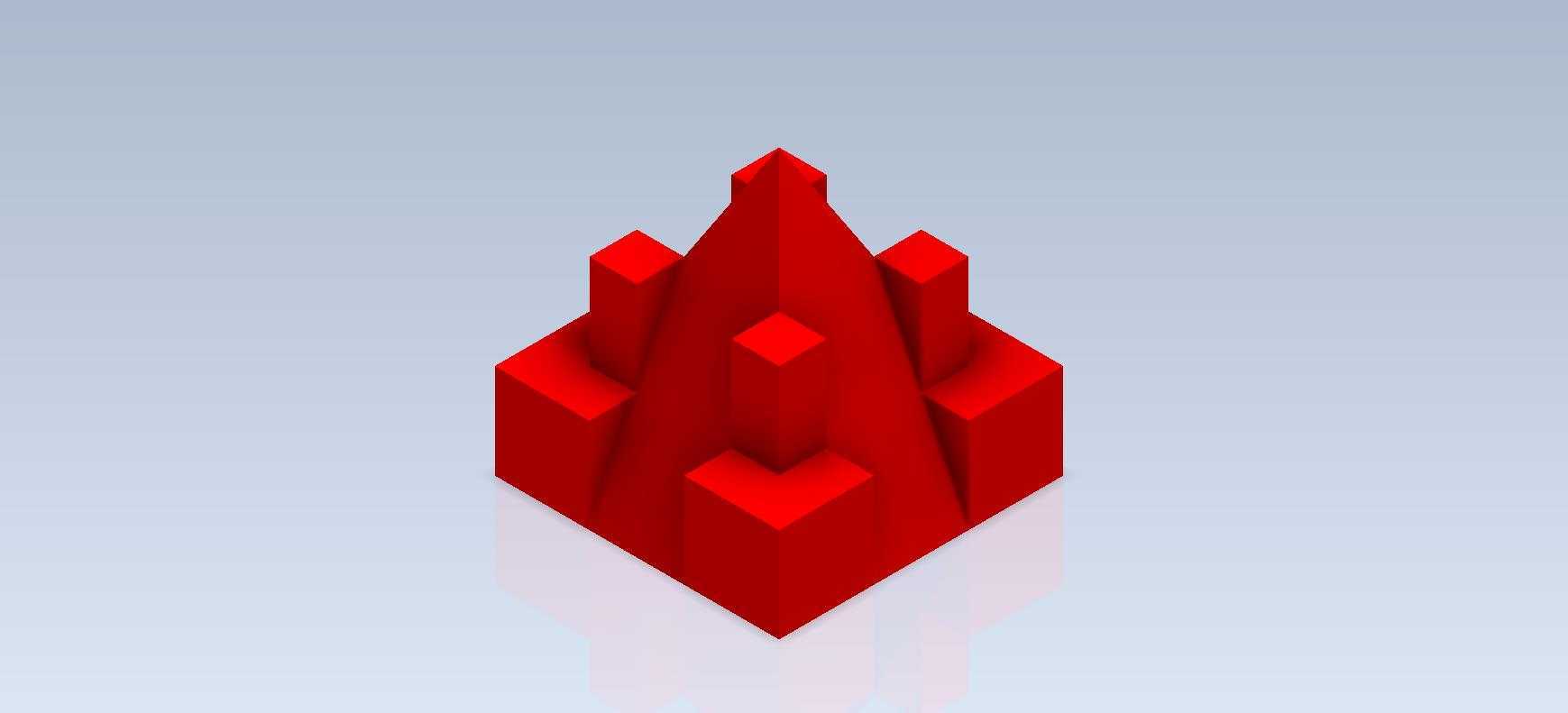

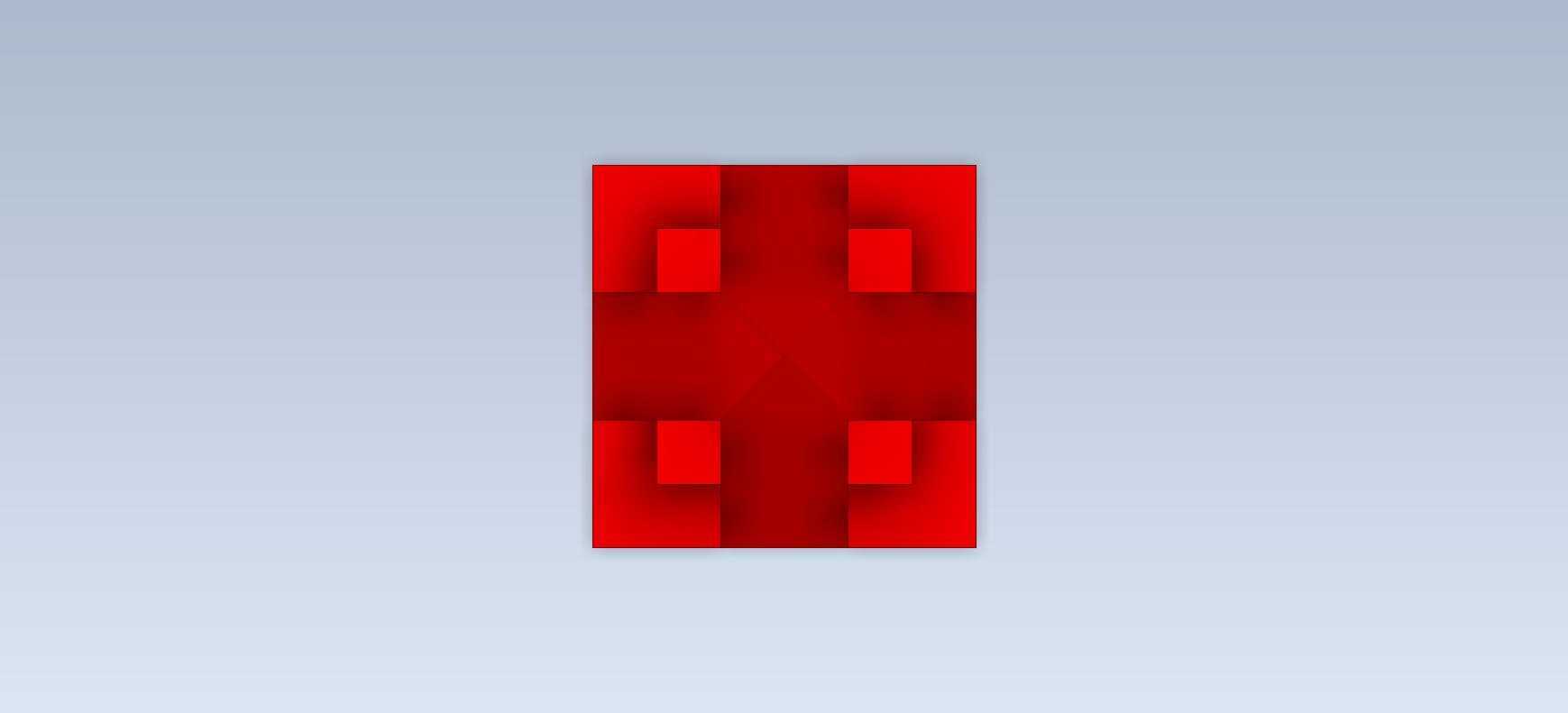

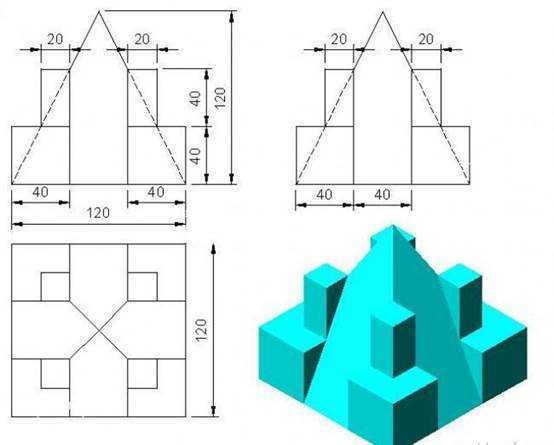

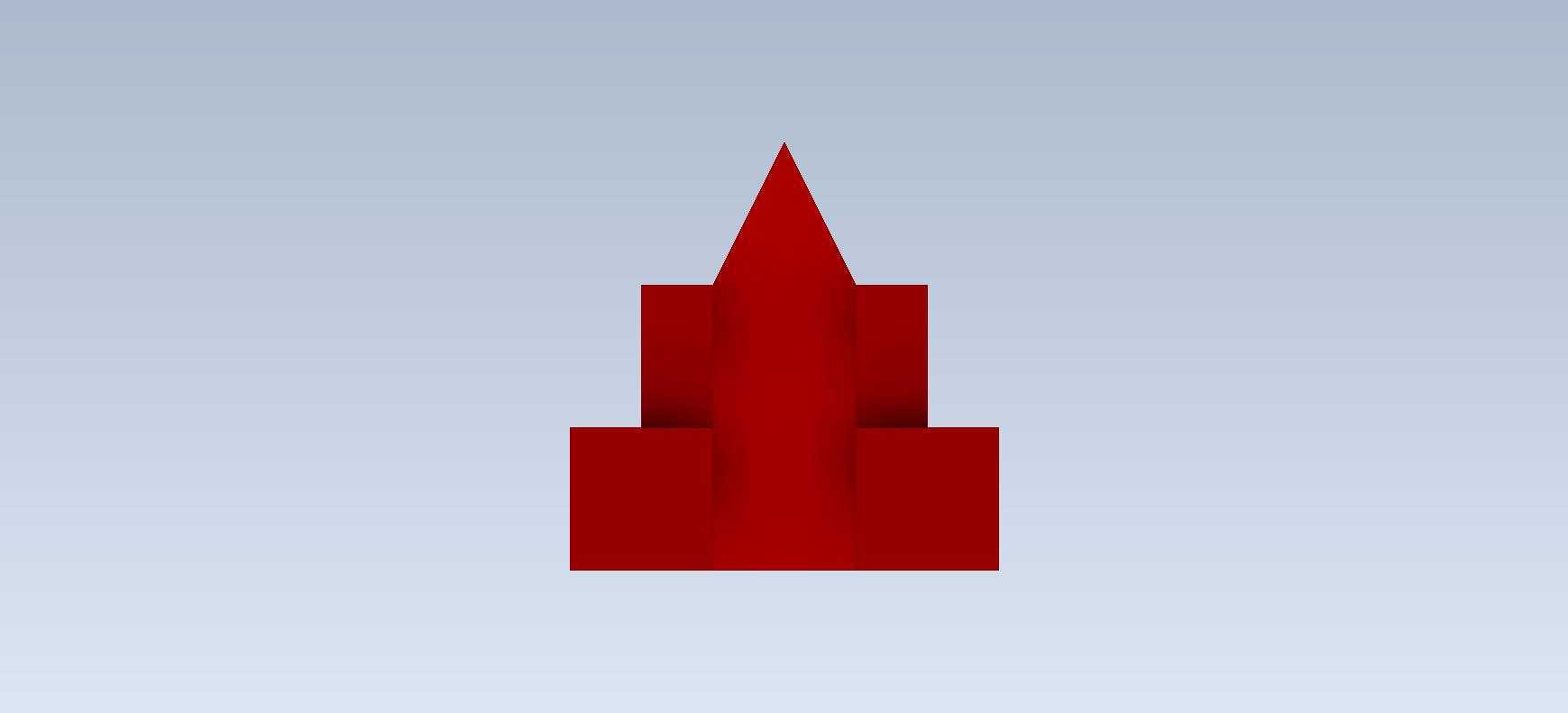

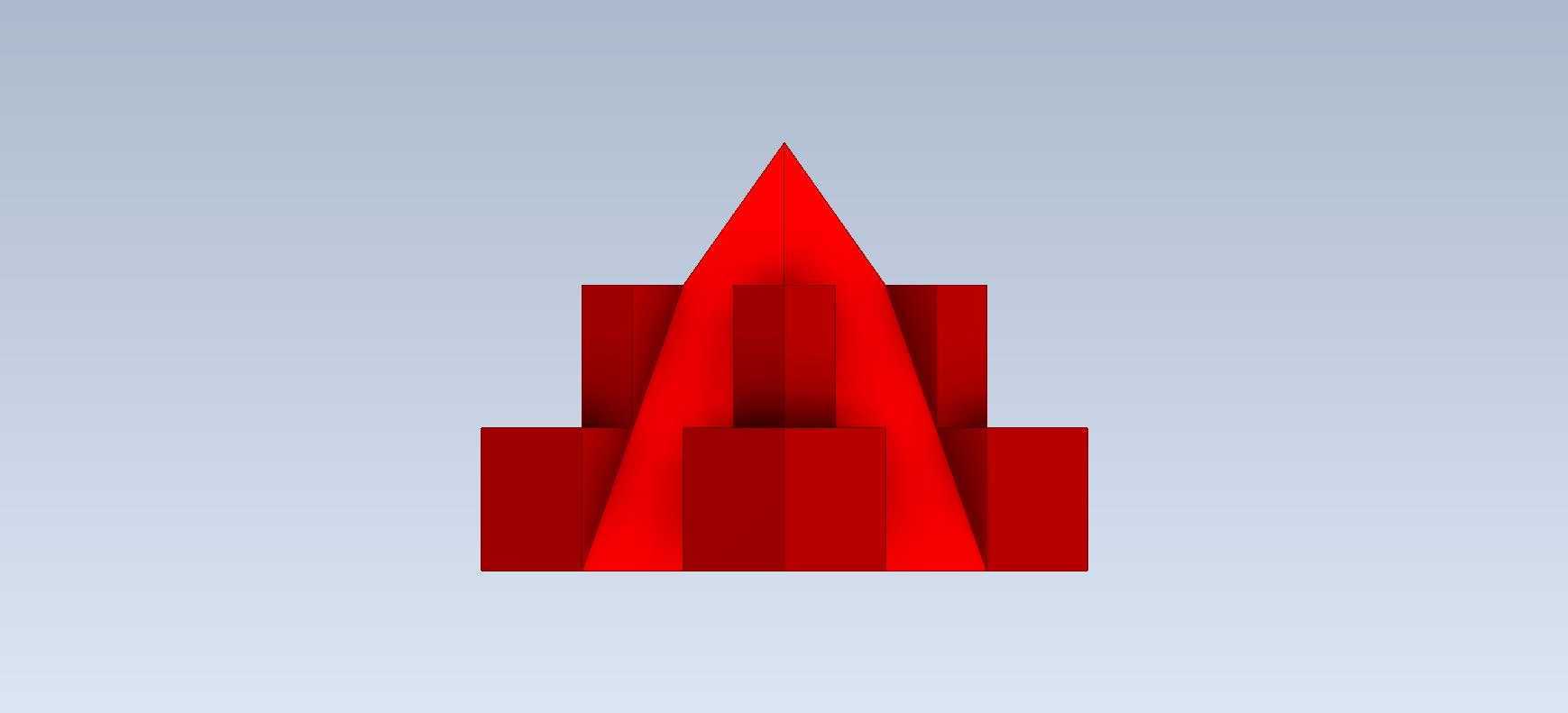

　　这款阶梯凸台组合式造型构件，是面向三维结构设计入门阶段的典型练习载体，其几何构造逻辑可直接映射到工业领域中多类定位基座、模块化拼接工装的设计思路，在小型自动化设备的工位定位模块、教学演示用结构拼接教具、3D打印成型工艺的精度测试样件场景中都能找到对应的应用落点。从实际功能层面看，这类对称式多凸台结构的核心作用是通过不同高度的凸台形成层级定位面，在装配场景中可实现多方向的限位配合，每一处凸台的端面都可作为相邻零件的贴合基准，中心区域的锥形凸起既可以作为装配导向结构，也能在受力场景中分散垂直方向的压应力，避免应力集中在单一平面上。设计过程中优先遵循对称约束原则，整体以中心竖轴为基准做四向对称布局，所有凸台的拔模角度保持统一，既符合注塑、3D打印等成型工艺的脱模要求，也能减少建模过程中的重复约束操作，每一处凸台的边长、高度差都按照等比例梯度设置，从最外侧的低阶凸台到中心的锥形顶点，高度差依次递增，形成错落的层级视觉效果的同时，也保证了结构重心完全落在底座中心区域，放置状态下不会出现偏载倾覆的问题。从外形尺寸与安装边界来看，该构件的底座为标准正方形轮廓，所有外凸结构均未超出底座的投影边界，安装时仅需匹配底座正方形的安装面即可完成固定，不需要额外预留周边的避让空间，各凸台之间的凹槽宽度统一，既可以作为装配时的扣合卡位，也能在作为测试样件时方便测量成型后的尺寸公差，每一处直角棱边都做了微小的倒角处理，避免锐边在搬运、装配过程中造成磕碰损伤，同时也能消除成型过程中锐边处的应力集中问题。

　　在实际工程应用中，这类对称层级结构的设计思路经常被用在快换工装的定位座上，不同高度的凸台可以对应不同规格工件的定位槽，更换工件时不需要调整定位座位置，仅通过凸台的层级差就能实现快速对位，大幅缩短工装切换的时间；在教学场景中，这类模型可以帮助初学者快速掌握三维建模中的对称约束、拔模特征、阵列特征的使用方法，理解几何公差中对称度、平面度的实际意义，避免只掌握软件操作而不理解结构实际作用的问题。

　　建模过程中需要注意每一处凸台与中心锥体的衔接面要做到完全贴合，不能出现缝隙或者重叠的几何错误，否则在后续导出工程图或者做有限元分析时会出现拓扑错误，所有凸台的拔模方向都要保持一致，朝向底座方向做拔模斜度，保证成型后可以顺利从模具或者打印平台上取下，中心锥体的锥角设置需要结合实际使用场景调整，如果作为导向结构使用，锥角不宜过大，否则会失去导向定位的精度，如果作为受力支撑结构使用，锥角可以适当增大，提升整体的结构强度。

　　这类结构虽然造型简洁，但涵盖了机械结构设计中最基础的对称设计、基准统一、工艺适配等核心原则，很多复杂的模块化装配结构都是从这类基础构型演变而来，通过调整凸台的数量、高度差、拔模角度，就可以衍生出适配不同安装场景、不同受力要求的实用结构，对于刚接触三维建模的设计人员来说，吃透这类基础构型的设计逻辑，能为后续复杂设备的结构设计打下扎实的基础，避免在后续工作中出现结构工艺性差、装配干涉、重心偏移等常见问题。
