U型双耳铰接固定连接支座结构设计

在日常的机械结构搭建、小型工装夹具制作以及自动化设备的辅助定位场景里，这类U型双耳铰接支座是非常常见的连接构件，很多刚接触三维建模的工程人员都会把这类零件作为基础建模练习的首选，因为它涵盖了拉伸、切除、圆角、孔位定位这些最常用的建模指令，同时也能直观体现机械零件从功能需求到结构落地的完整设计逻辑。

从实际使用场景来看，这类支座主要承担铰接支点的作用，通常会被安装在设备的固定基座上，通过两个耳片上的同轴通孔穿装销轴，和带单耳结构的活动连杆、摆臂或者压块组件配合，实现部件之间的相对转动，常见于小型压紧工装、柜门阻尼铰链、简易连杆传动机构、设备检修门的限位支撑结构里，也会用在一些非标自动化设备的物料挡停机构上，作为摆杆的旋转支点使用。

设计这类零件的时候，首先要明确的是安装边界和受力需求，首先U型开口的宽度要匹配对应铰接部件的耳片厚度，预留0.2-0.5mm的装配间隙，避免装配时出现卡滞；两个耳片上的安装孔必须保证同轴度，公差通常控制在0.1mm以内，否则穿装销轴的时候会出现别劲的情况，长期使用会加剧销轴和孔壁的磨损，甚至导致转动卡涩。主体的弧形过渡部分不是单纯的造型设计，而是为了分散耳片根部的应力集中——如果耳片和底座连接位置做直角过渡，在承受径向载荷的时候，直角位置很容易出现应力集中导致开裂，采用圆弧过渡可以把应力分散到更大的接触面上，提升零件的整体结构强度。

从结构细节来看，两个耳片的厚度要根据实际承受的载荷来计算，通常如果是作为轻载定位支点，耳片厚度取5-8mm即可，如果要承受较大的摆动力矩，就要适当增加耳片厚度，同时加大销轴孔的直径，匹配更高强度的销轴。底座部分的平面是安装基准面，加工的时候需要保证平面度，避免安装后支座出现倾斜，导致铰接部件的转动轨迹偏移。这类零件如果是小批量制作，通常采用6061铝合金机加工的方式生产，重量轻且加工成本低；如果是用于有耐磨需求的场景，可以选用45号钢制作，孔位位置做淬火处理提升耐磨性能，也可以采用尼龙材质3D打印，用于低载荷的演示模型或者轻量化工装里。

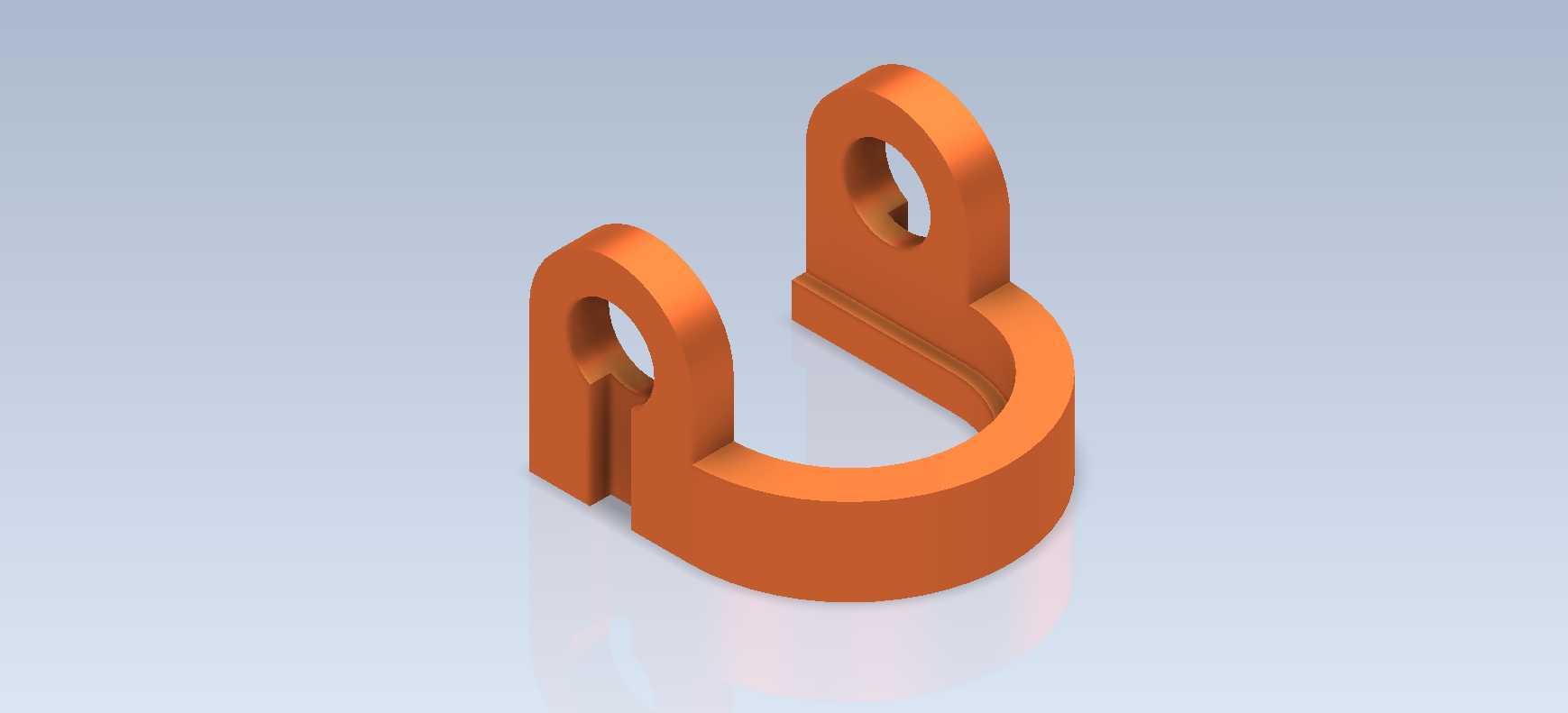

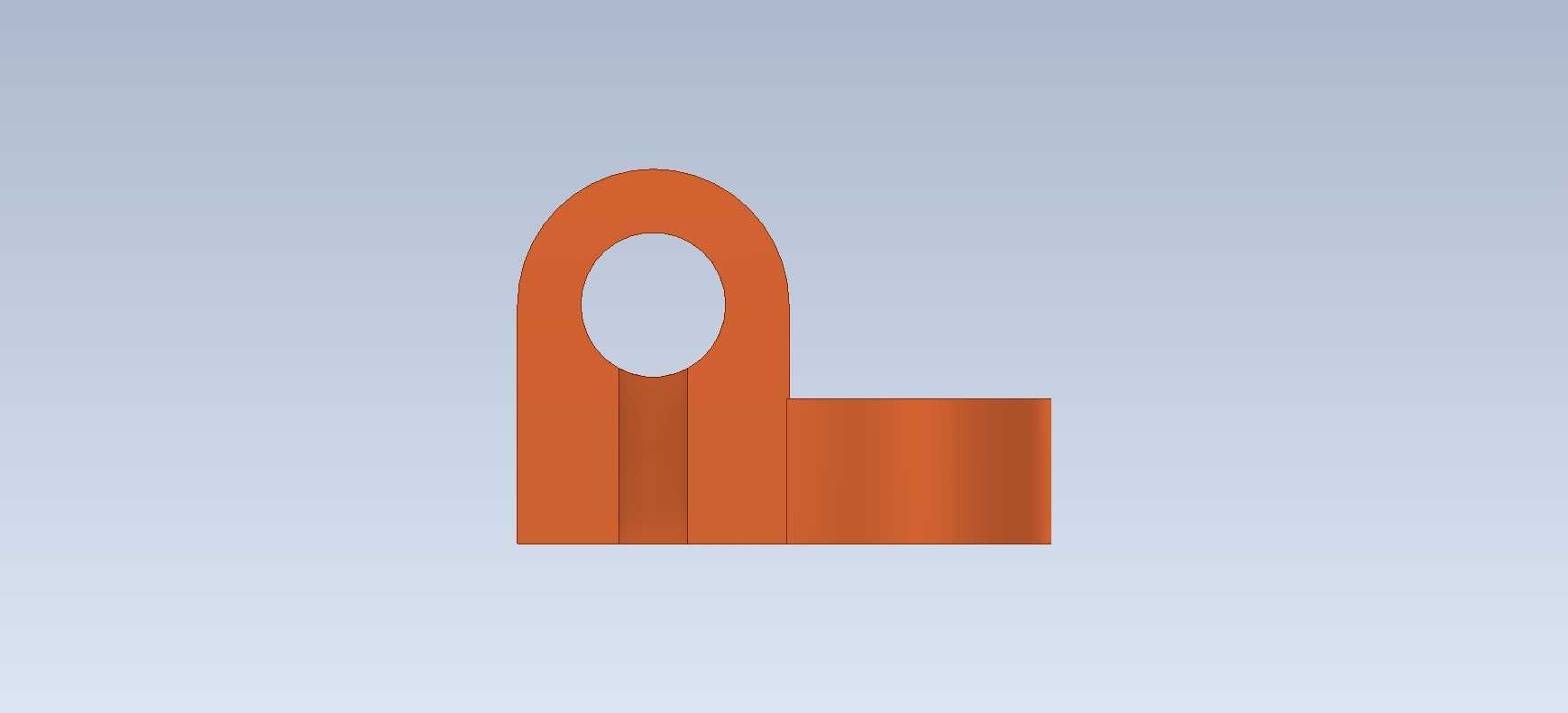

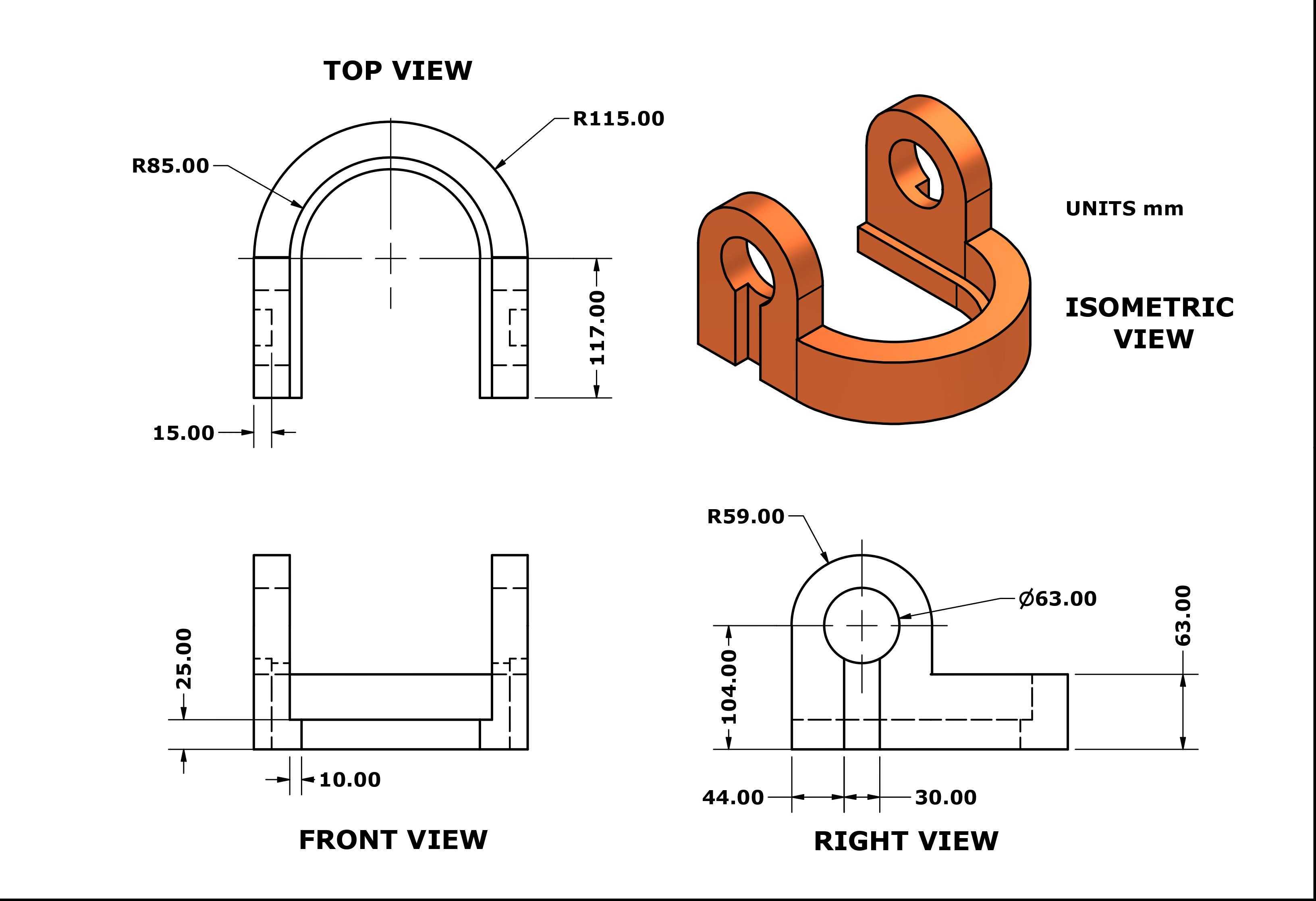

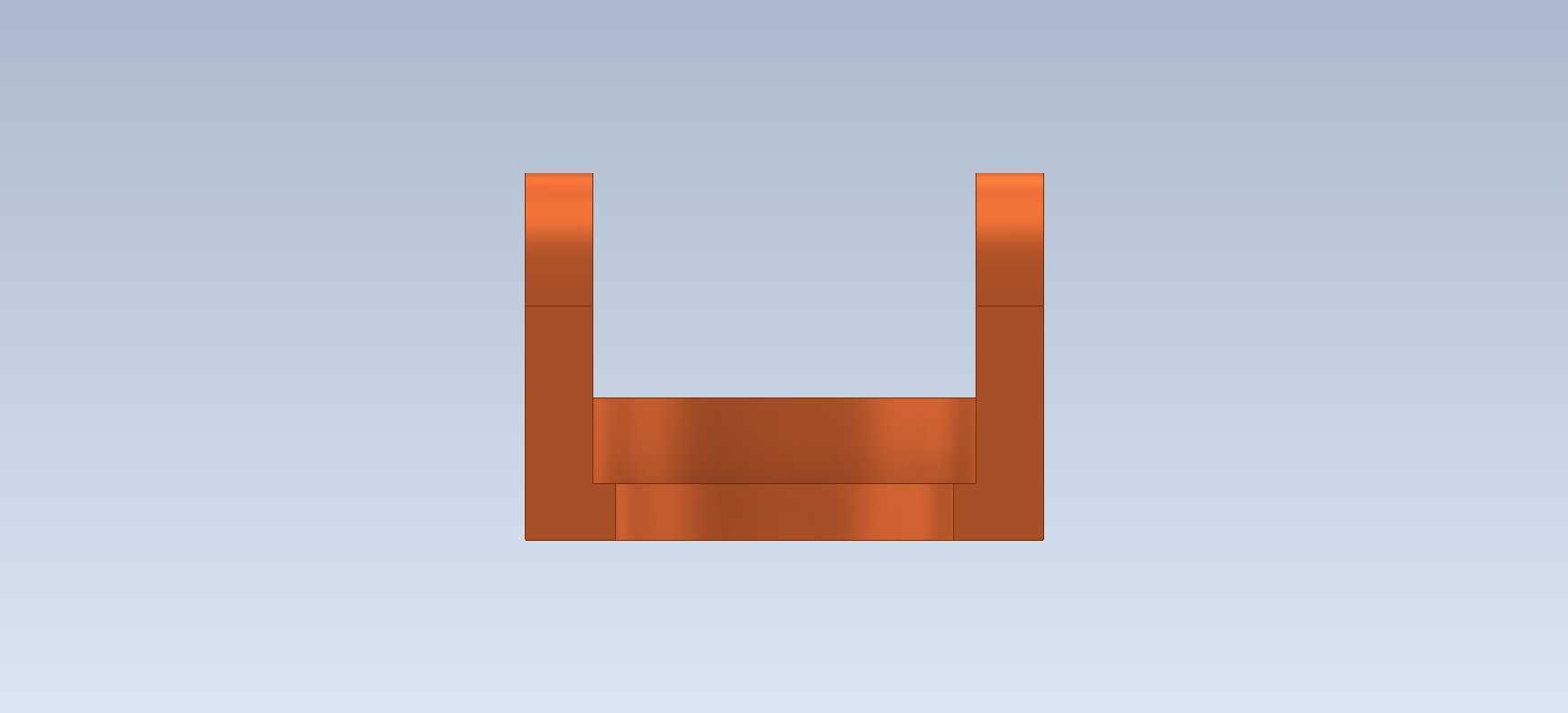

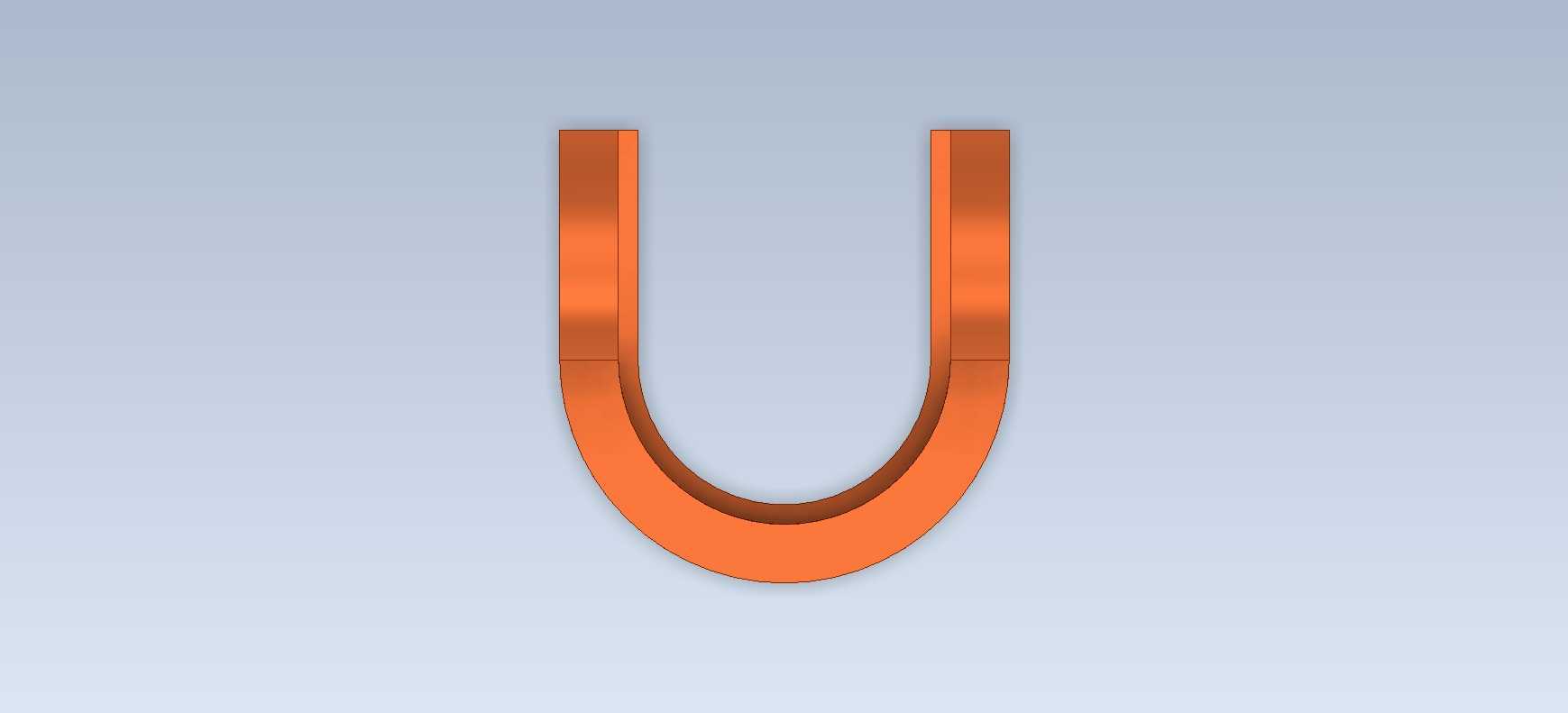

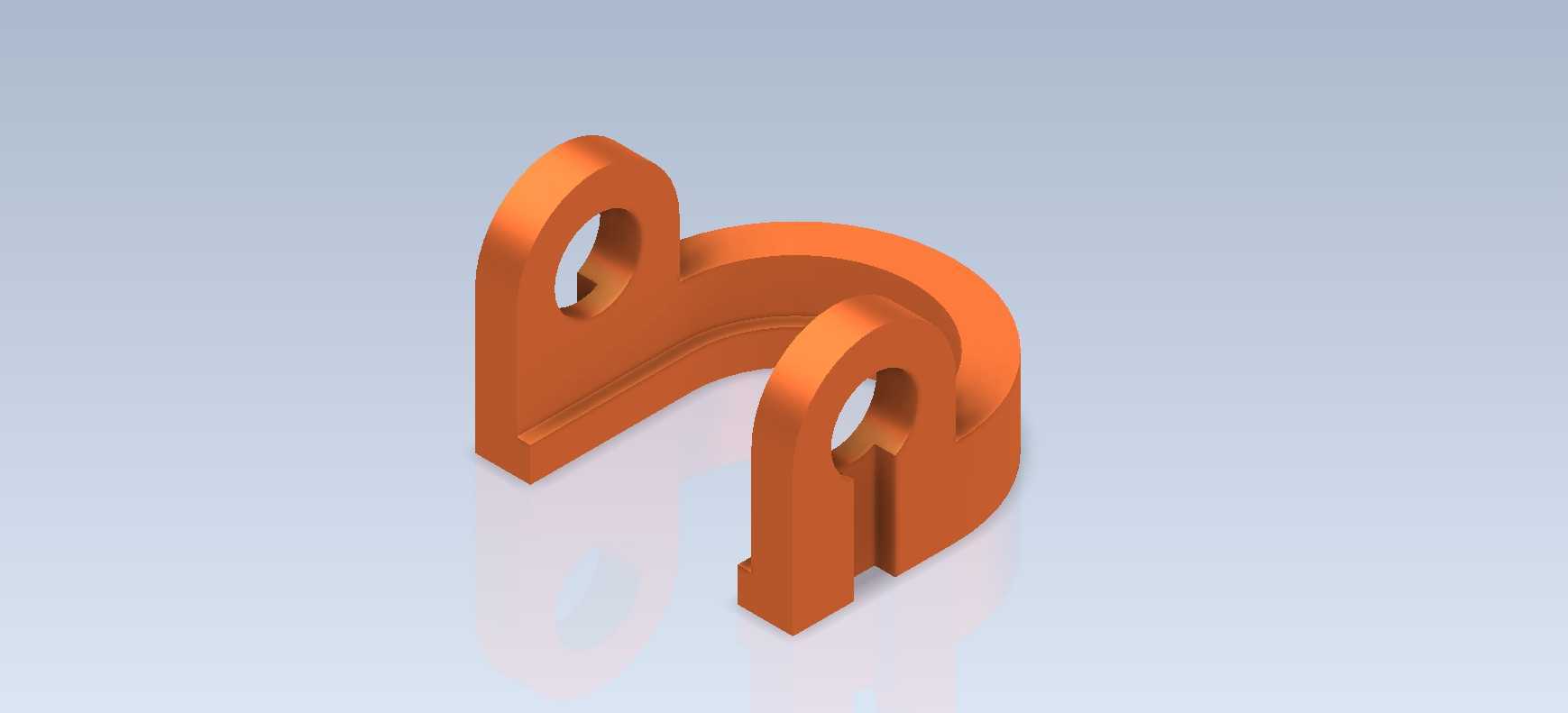

建模过程中，首先要绘制底座的截面轮廓，拉伸得到主体的基础形状，之后绘制两个耳片的轮廓拉伸成型，再对耳片和底座的连接位置做圆角处理，最后在两个耳片的对应位置切除出同轴的安装孔，需要注意的是孔位的中心高度要匹配铰接部件的转动半径，避免转动过程中出现部件和底座干涉的情况。很多新手建模的时候容易忽略圆角的顺序，先做孔位再做圆角的话，很容易出现特征报错，正确的顺序应该是先完成主体的实体成型，处理完所有的过渡圆角之后，再进行孔位的切除，同时要保证两个孔位的中心连线和底座安装面平行，否则会导致铰接部件转动时出现偏磨。

在实际选型使用的时候，还要注意销轴的长度要超出两个耳片外侧各2-3mm，方便安装开口销或者卡簧做轴向定位，避免销轴在设备运行过程中脱出。如果是用于有振动的工况下，还可以在耳片和铰接部件之间加装尼龙垫片，减少金属之间的直接摩擦，降低运行噪音，同时也能补偿少量的装配误差。这类支座的安装通常是通过底座上的安装孔（如果是一体式底座的话）或者直接将底座底面焊接在固定机架上，焊接的时候要注意控制焊接变形，避免焊后两个耳片的同轴度超差，最好是在焊接前先穿入工艺定位轴，待焊接冷却后再取出定位轴，保证孔位的同轴精度。

很多人觉得这类零件结构简单，设计的时候不需要太在意细节，但实际应用中很多机构出现卡滞、磨损快的问题，往往就是因为这类基础支座的设计细节没处理好——比如同轴度不够、间隙预留不合理、过渡圆角缺失导致零件断裂，这些小问题累积起来就会影响整个设备的运行稳定性。作为基础建模练习的案例，这个零件也能很好地帮助初学者建立工程化的设计思维，不是只把形状画出来就完成了，而是要考虑每个结构对应的功能、装配的需求、加工的可行性以及实际使用中的受力情况，这样建出来的模型才是能真正用于生产的工程模型，而不是单纯的外观造型。
