L型带孔折弯连接固定支架结构设计

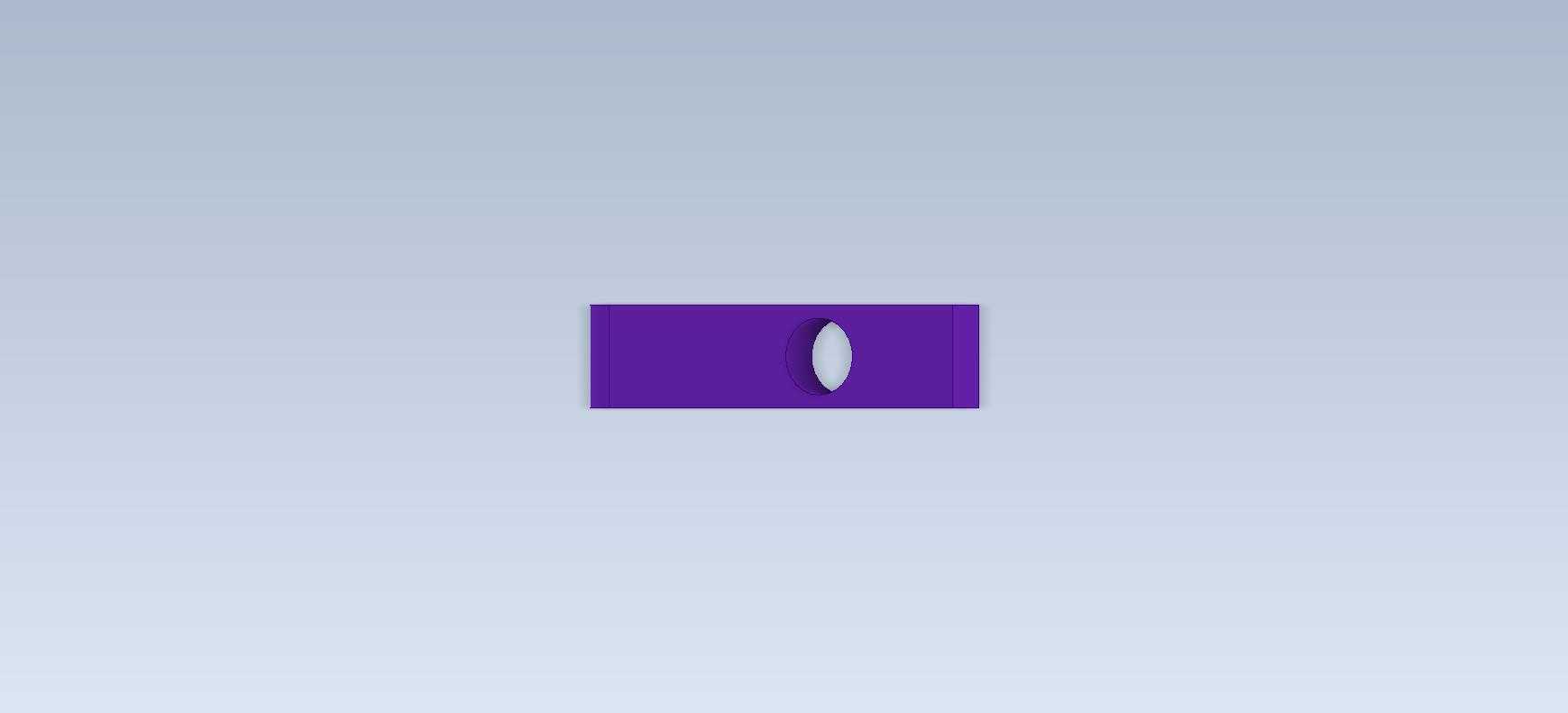

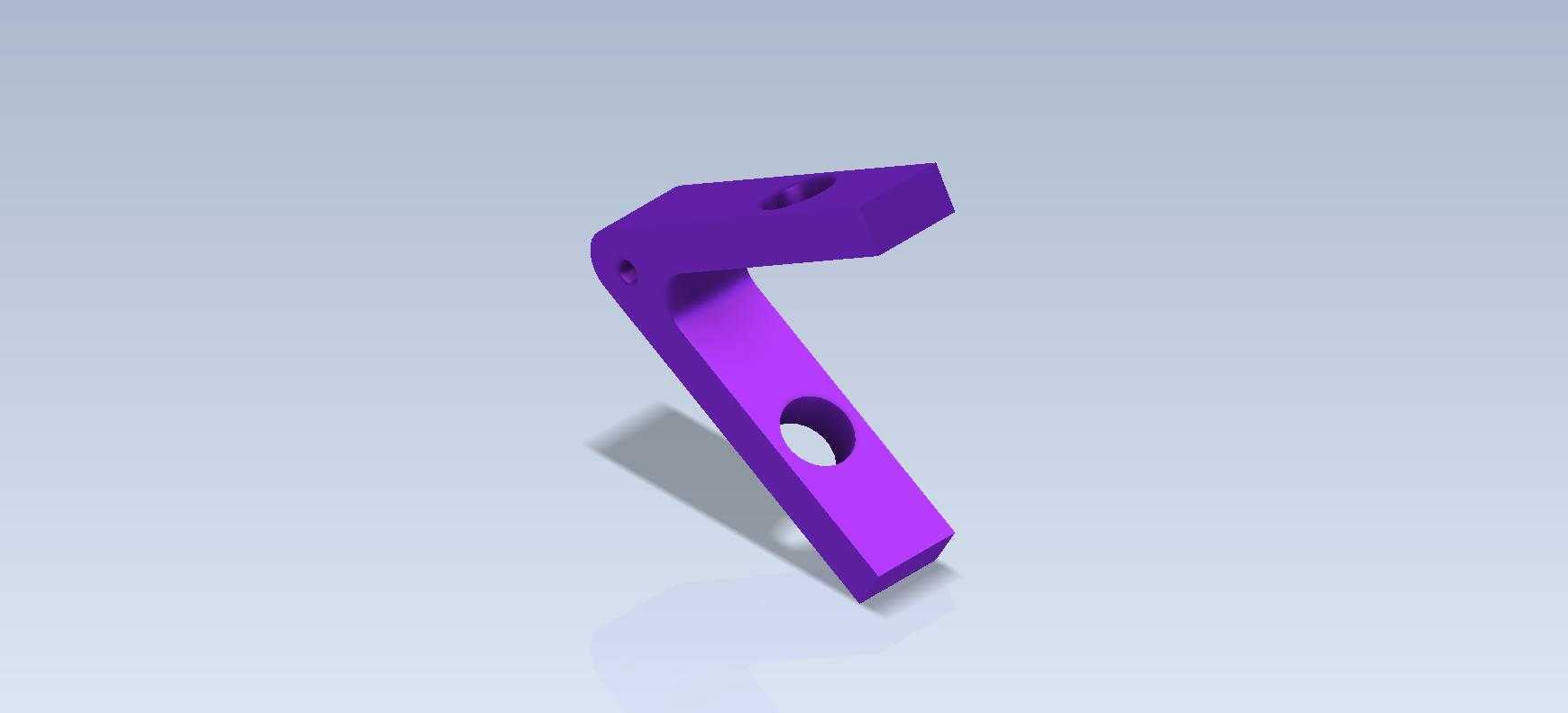

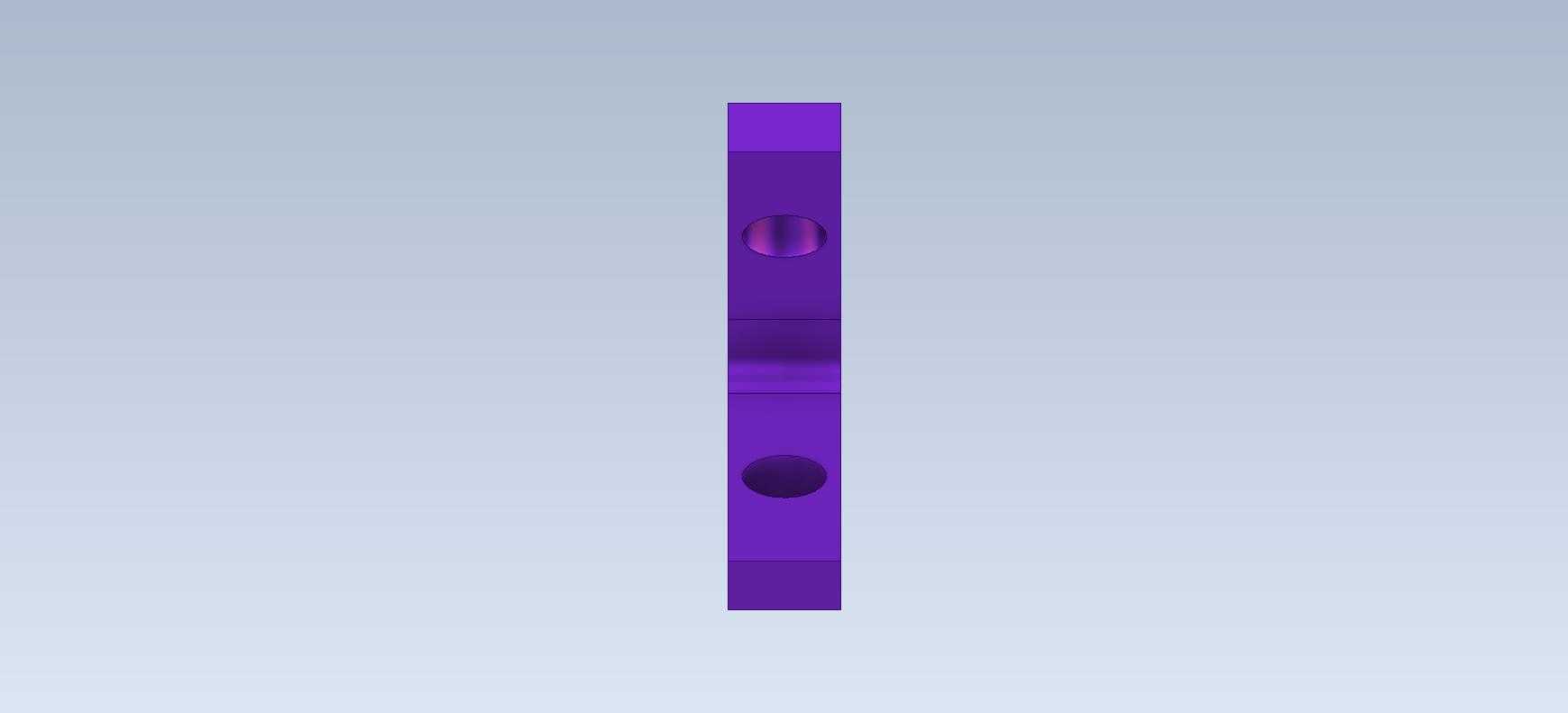

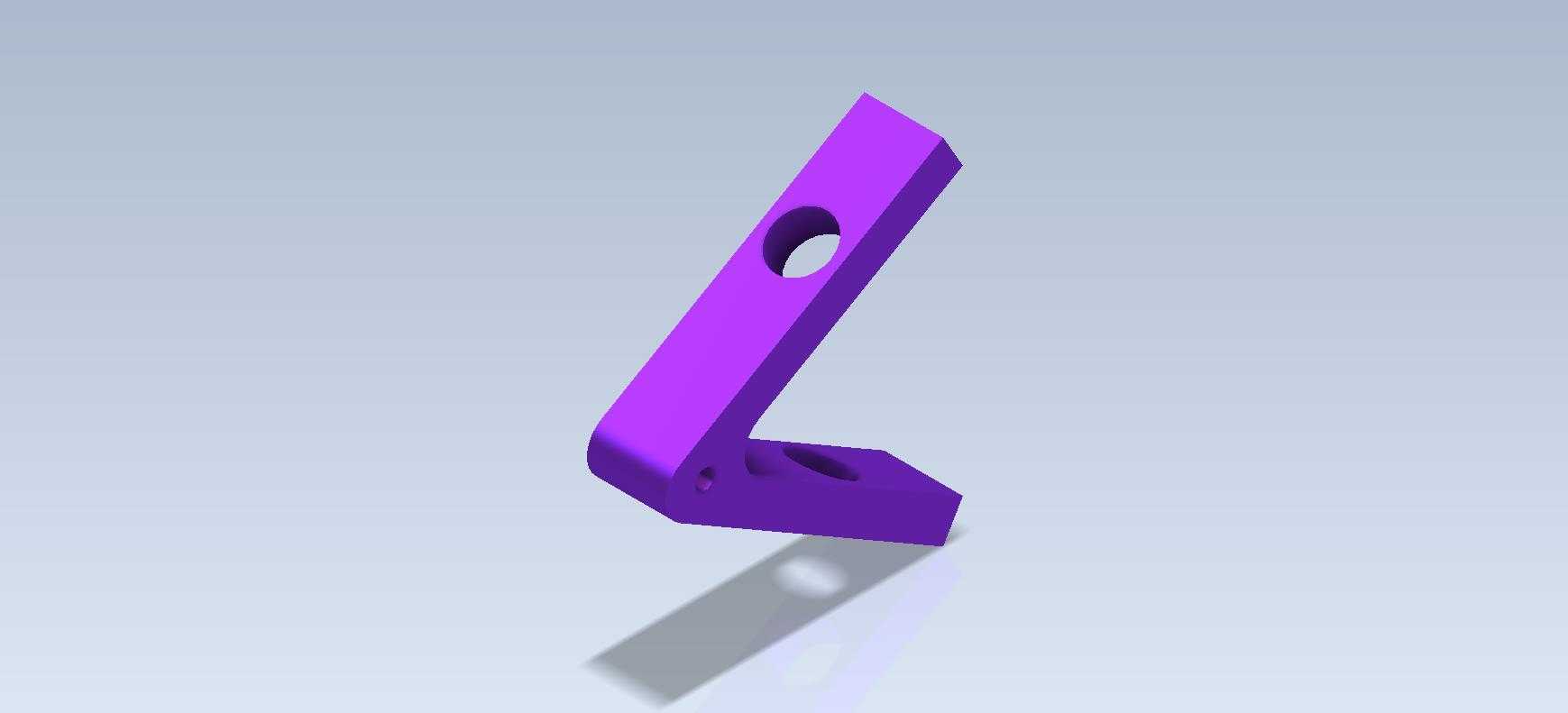

日常做结构设计练手的时候，这类L型折弯支架是最适合打基础的构型，别看结构简单，实际在各类工装夹具、小型设备机架、自动化线旁侧附件安装场景里用得极多。先从实际安装边界说起，这类零件的两个垂直折弯臂，短臂一般作为固定基座端，贴装在设备型材立面或者安装基板上，长臂作为承载延伸端，用来装小型传感器、管线固定卡扣、轻载导向件这类负载不大的附属部件，两个臂上预留的通孔，一个是用来穿装紧固件完成自身固定，另一个是用来连接被支撑的附件，孔位的同轴度、孔边到折弯棱边的距离，直接决定安装时会不会出现干涉，能不能顺利拧紧紧固件。

做这个零件建模的时候，首先要考虑折弯工艺的合理性，现实里这类零件如果是钣金加工的话，折弯内R角不能小于板材厚度，不然折弯处会出现应力集中甚至开裂，要是采用机加工方式做的话，两个垂直面的垂直度公差要控制在0.05mm以内，不然安装后长臂会出现歪斜，导致上面装的附件位置偏移。很多新手做这类零件的时候容易忽略折弯处的让位，直接把两个臂做成直角尖锐衔接，实际加工不管是钣金折弯还是铣削加工，尖锐内角都是没法实现的，必须预留合适的工艺圆角，同时还要注意孔位距离折弯边的最小距离，要是孔太靠近折弯线，冲孔或者钻孔的时候会因为材料变形导致孔位失圆，后续穿螺栓的时候就会卡滞。

从功能特性上来说，这类L型支架的核心作用就是完成垂直方向的安装转接，把水平面的安装位转换到垂直面，或者反过来，相比直装的连接件，它能让出更多的安装操作空间，尤其是在设备内部空间局促的位置，不用在主结构板上做复杂的凸台结构，单独用一个L型支架就能完成附件的固定，后期维护拆卸也方便，不用拆解周边的其他部件就能单独拆下支架调整附件位置。设计的时候还要考虑受力情况，长臂的长度不能过长，不然在承受轻微振动载荷的时候会出现颤振，比如用来固定光电传感器的话，支架颤振会导致传感器检测信号不稳定，所以长臂的厚度要根据伸出长度做匹配，一般伸出长度如果是50mm的话，板材厚度选3mm就足够应对轻载场景，要是伸出更长就要适当增加厚度或者在折弯处加加强筋。

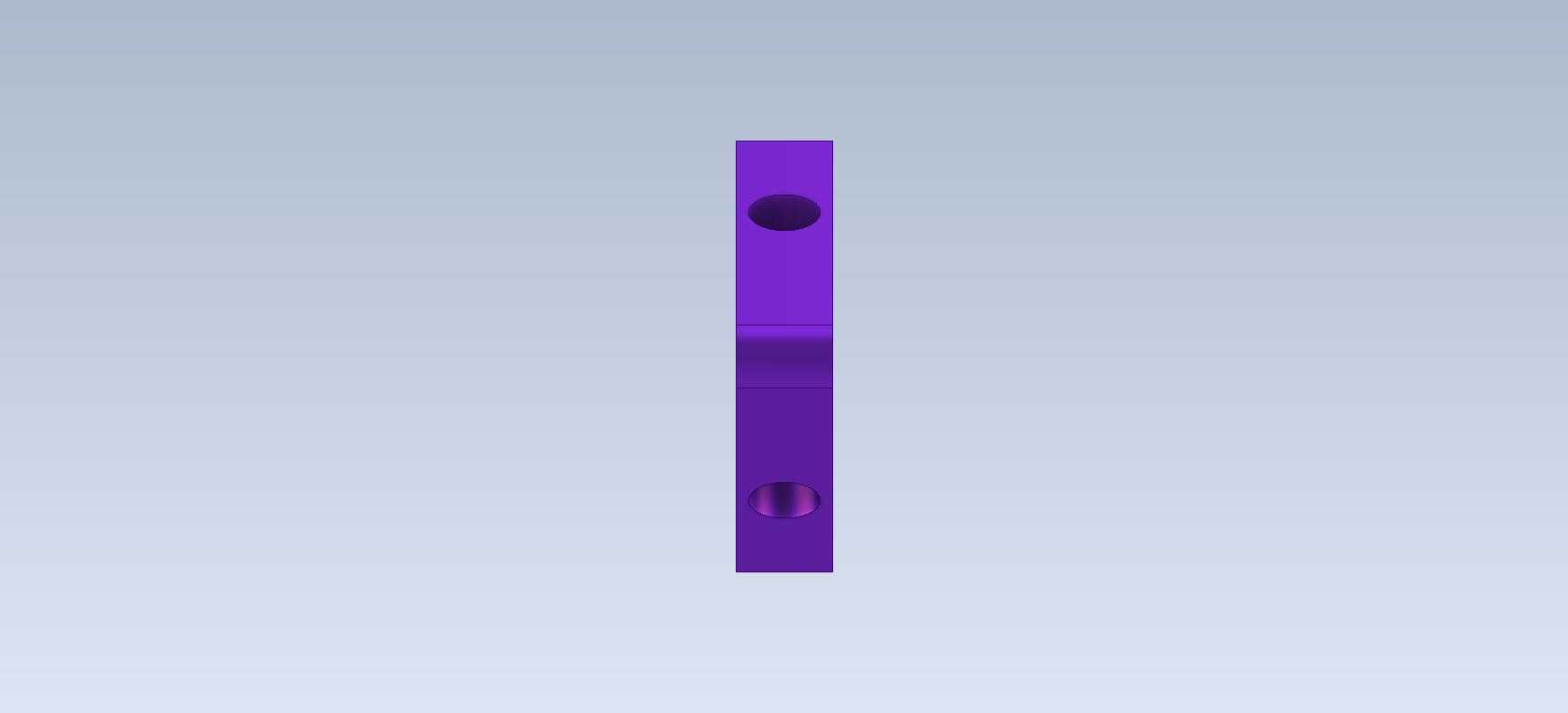

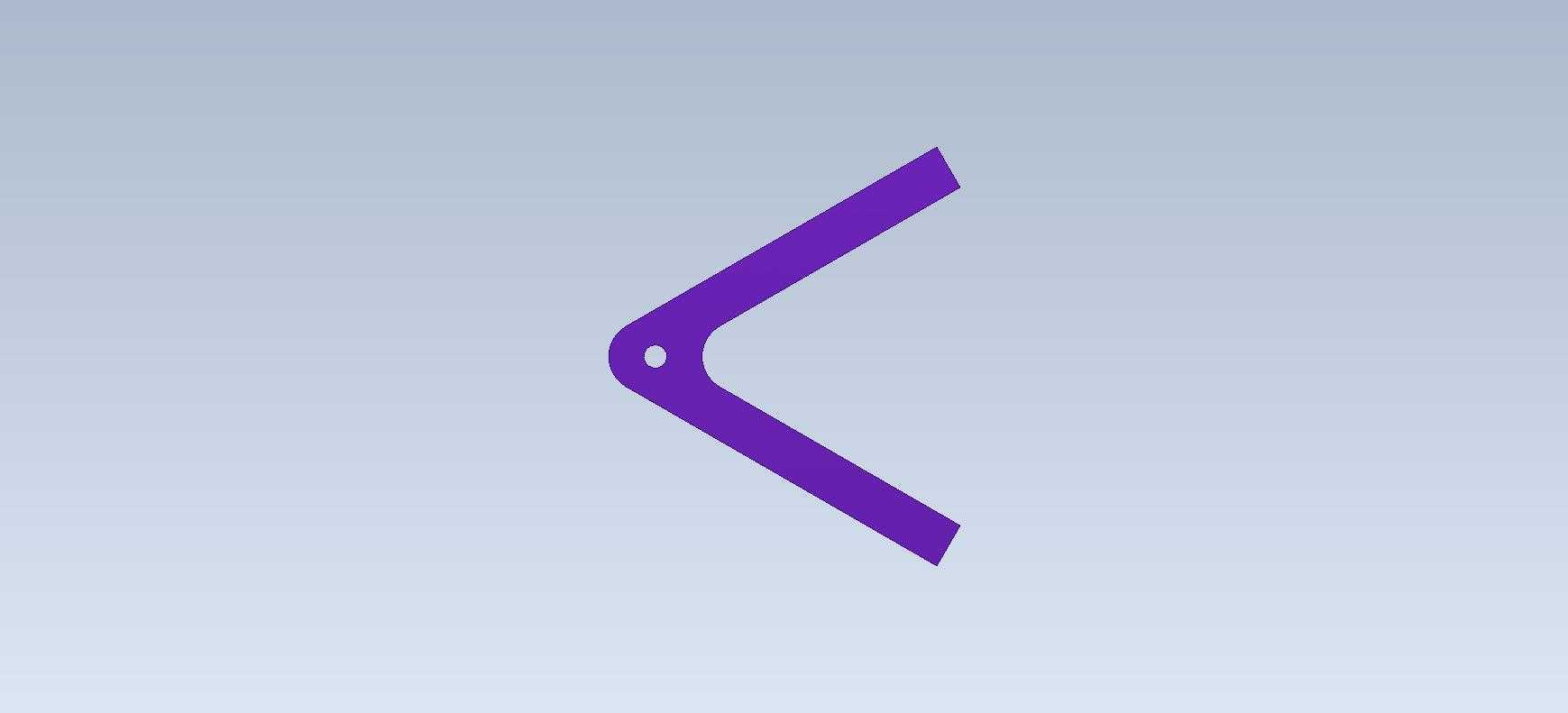

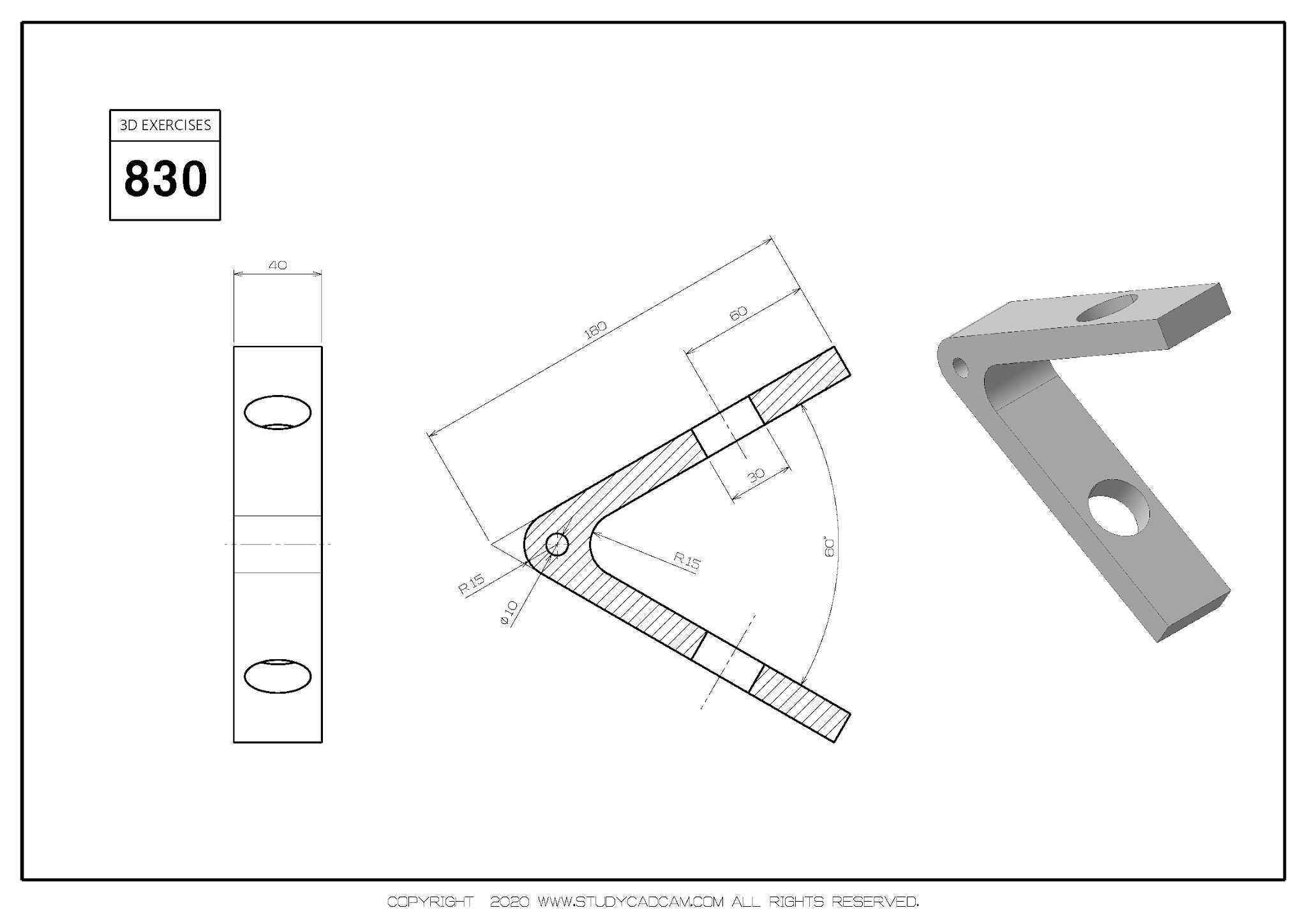

建模过程里，先绘制两个垂直臂的截面轮廓，确定好两个臂的长度比例，再添加安装孔特征，孔的大小要匹配常用的紧固件规格，比如M4或者M5的螺栓，孔径要比螺栓大0.2mm左右，留出安装调整的间隙，然后处理折弯处的过渡圆角，最后给零件添加外观颜色区分不同的结构面，方便检查特征是否完整。很多初学者做这类练习件的时候，容易把两个臂的厚度做的不一致，或者孔位的中心距标注错误，导致后续装配的时候出现错位，其实这类基础零件最考验建模的严谨性，每一个尺寸都要对应实际安装需求，不能随便拍脑袋定数值，比如短臂上的安装孔，中心距离短臂端面的距离要大于螺栓头的半径，不然拧螺栓的时候扳手会碰到侧壁，没法施加足够的锁紧力矩。

在实际设备应用里，这类小支架往往是最容易被忽略的零件，但它的加工精度和安装可靠性直接影响周边附件的运行稳定性，比如在小型输送线的侧边上，用这类L型支架安装光电开关检测工件到位情况，如果支架的垂直度不够，光电开关的检测光轴就会偏移，没法准确检测到工件，导致整线的运行逻辑出错。还有在工装夹具的基板上，用这类支架安装行程开关，限制气缸的伸出行程，如果支架因为刚性不足出现变形，行程开关的触发位置就会偏移，导致气缸过冲撞坏夹具。所以哪怕是这么简单的一个L型带孔支架，设计的时候也要充分考虑安装场景的载荷、振动、操作空间这些实际因素，不能只画个外形就完事。

做这类基础练习模型的时候，还要养成从加工工艺倒推设计的习惯，比如如果这个零件是用钣金工艺制作，那就要考虑板材的下料公差、折弯回弹量，预留合适的尺寸补偿；如果是用铝型材或者尼龙棒机加工制作，就要考虑装夹的工艺台，加工完之后再把工艺台去掉。孔的边缘要做0.2mm的倒角，去除毛刺，不然安装的时候螺栓头贴不紧安装面，时间长了会出现松动。两个垂直面的相交处，要做微小的沉割槽，避免安装的时候因为两个贴合面的边缘有毛刺，导致支架没法完全贴紧安装基面，出现安装间隙。这些细节都是在实际工程里摸爬滚打积累的经验，不是光看建模教程就能掌握的，通过这类简单零件的反复练习，把这些工艺细节融入到建模习惯里，后续做复杂结构的时候才不会出现低级的设计错误。
