双圆柱连接臂传动结构件

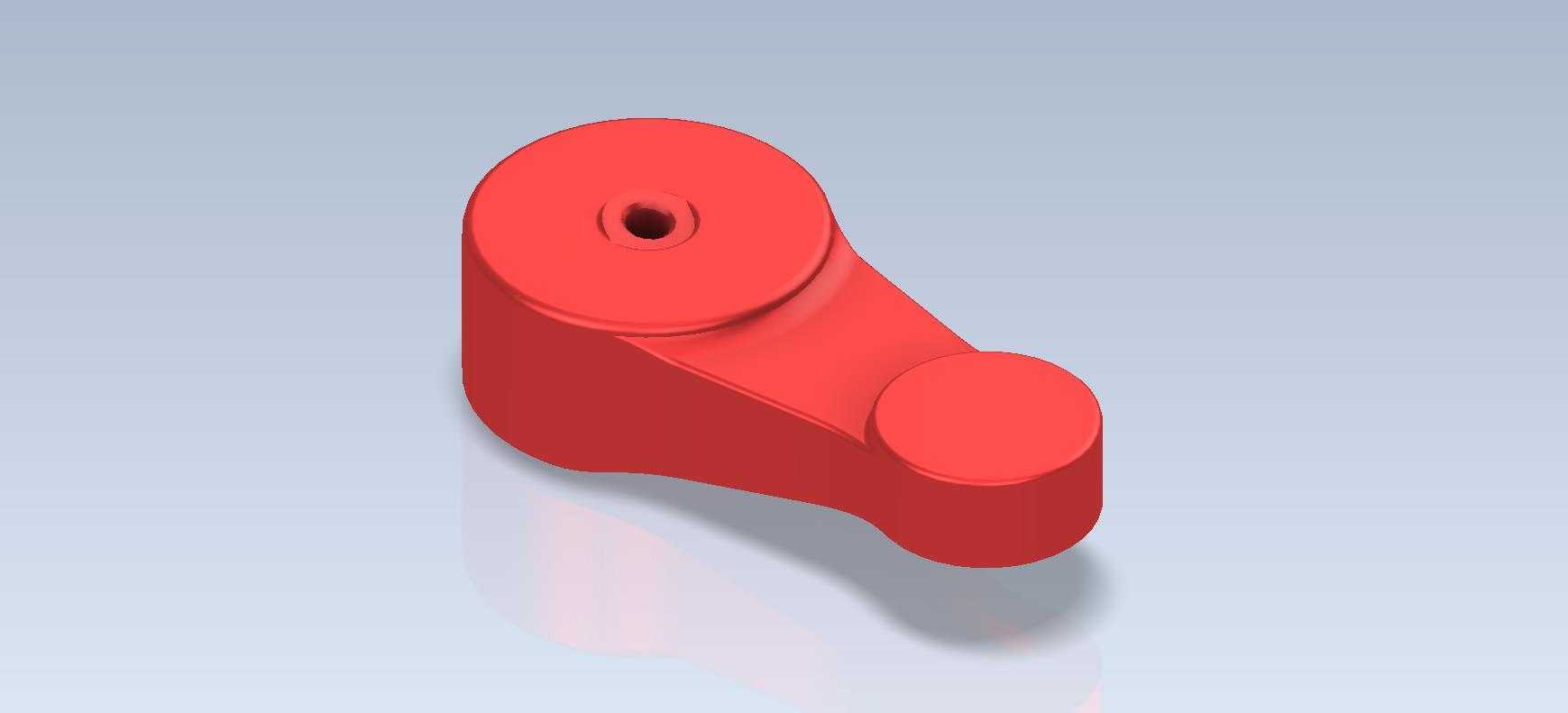

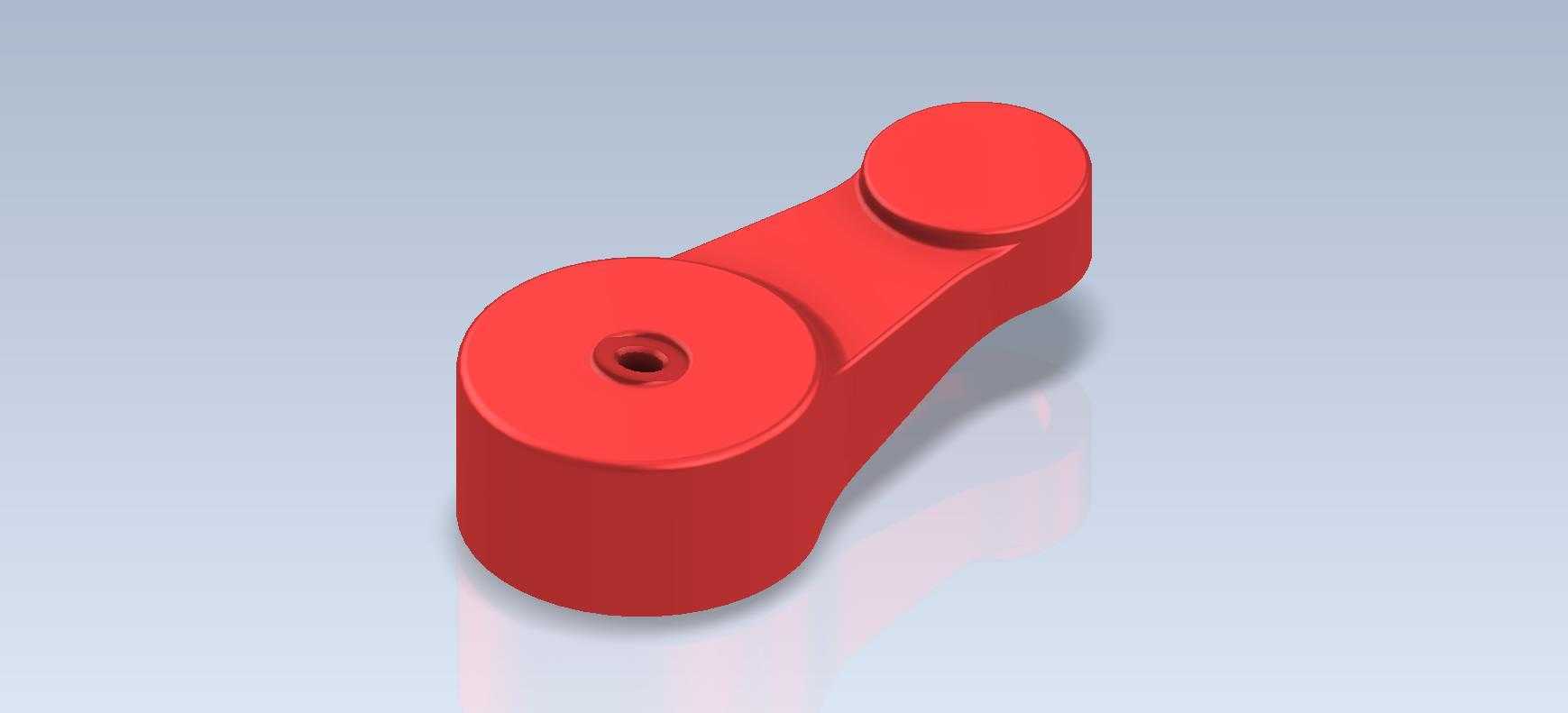

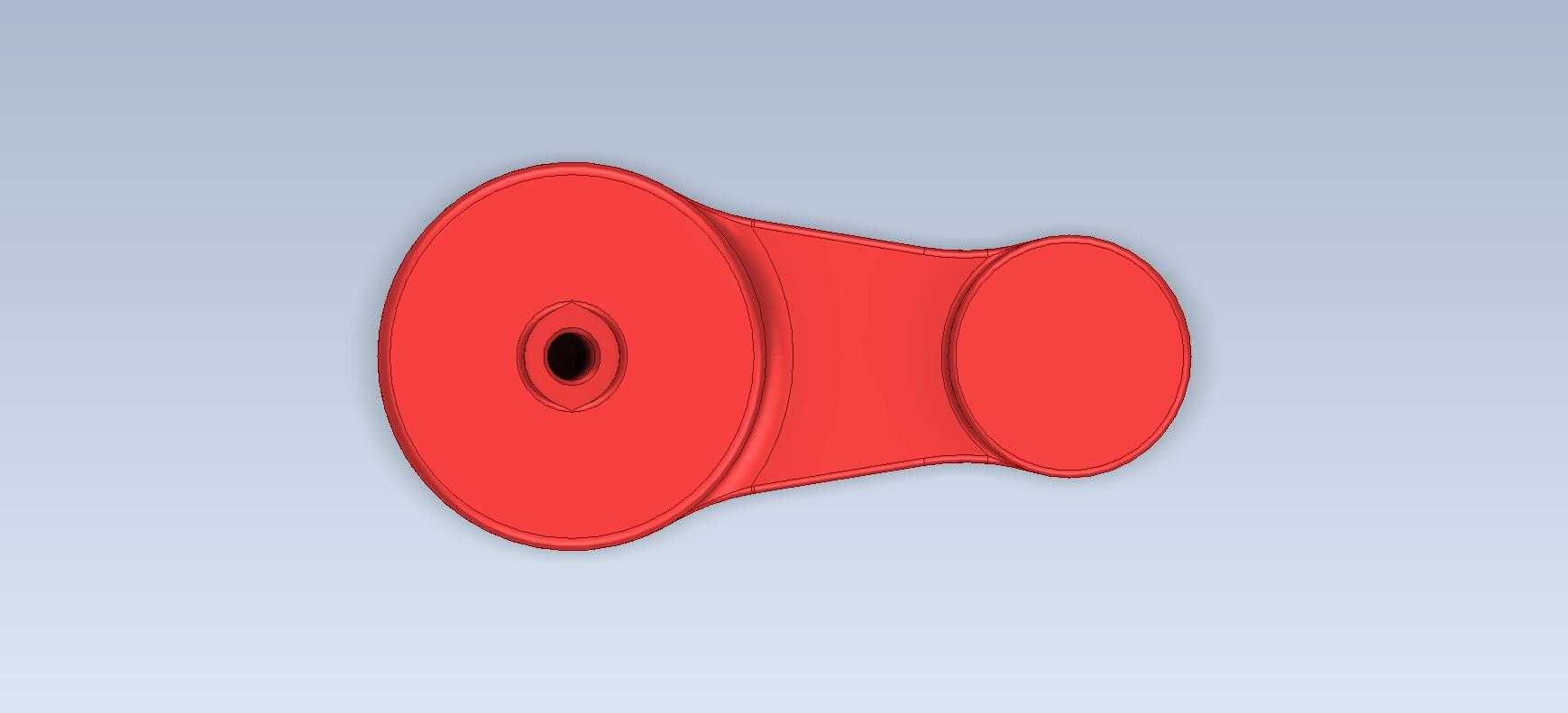

这类双圆柱端连接臂结构，在轻工自动化输送线、小型包装设备的间歇传动工位十分常见，日常做设备改型时经常会碰到类似的传动件需求，很多入门级的传动机构练习也会以这类结构为蓝本，帮新手理解连杆传动的运动边界与安装逻辑。从结构本身来看，两端的圆柱凸台分别对应传动链路里的主动端铰接点与从动端铰接点，中间的连接臂身做了平滑的弧面过渡，没有突兀的直角棱边，一方面是为了减少运动过程中的应力集中，避免长期交变载荷下臂身出现疲劳裂纹，另一方面也能在紧凑的安装空间里减少和周边走线、护板的干涉，毕竟小型自动化设备的内部排布通常都比较紧凑，多余的棱角很容易刮伤线缆或者在调试时卡滞。

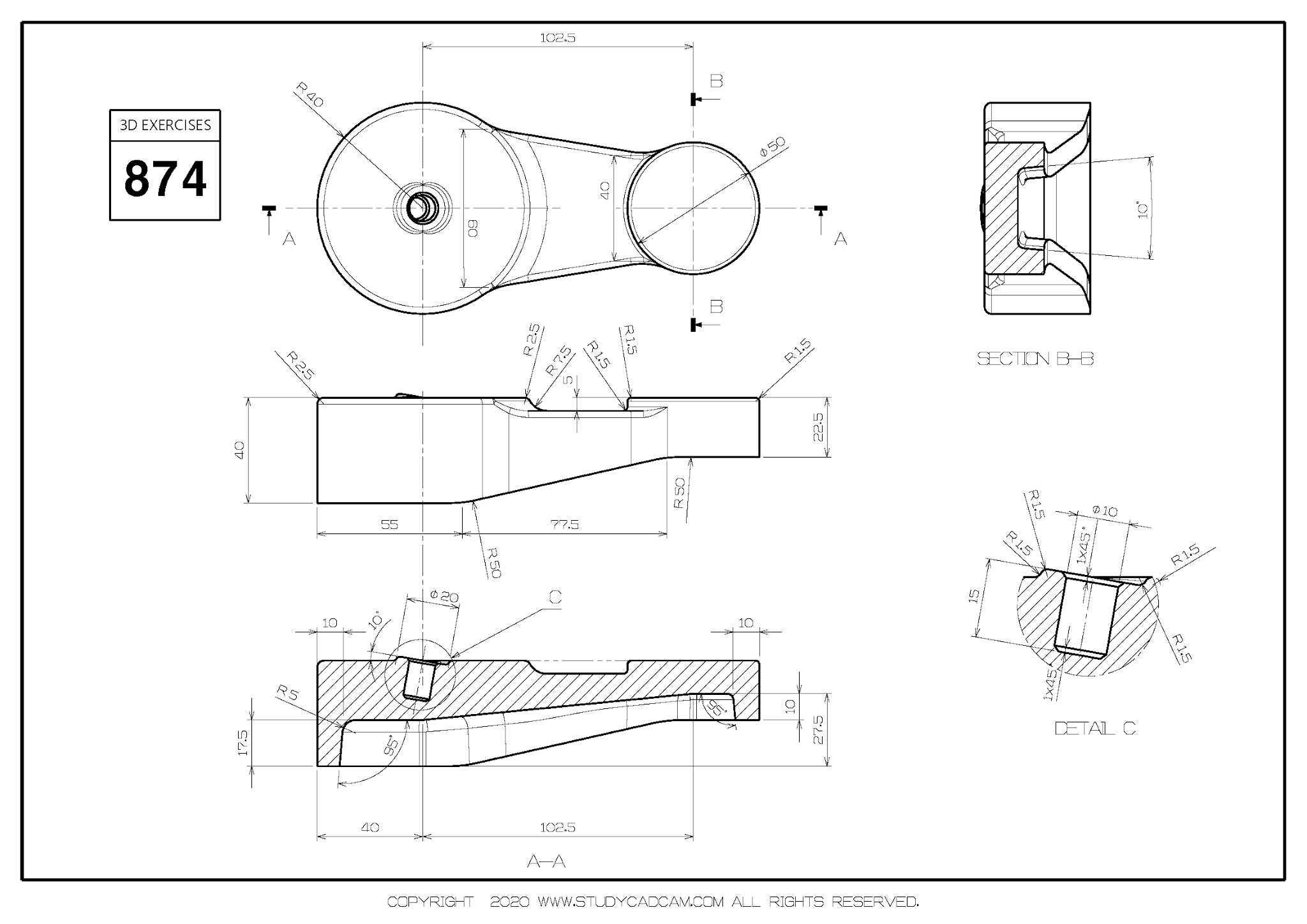

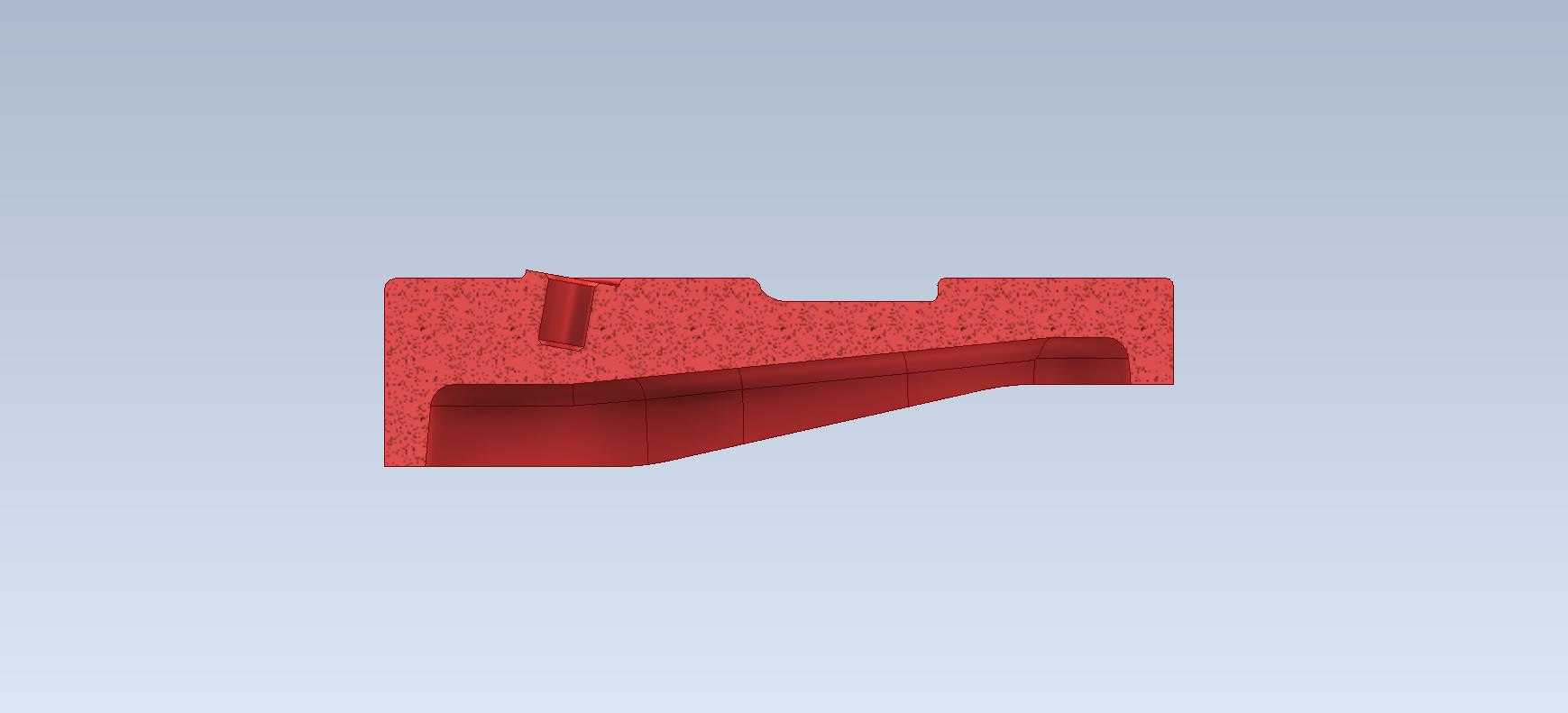

设计这类零件的时候，首先要卡准的是两端圆柱的中心距，这个参数直接决定了从动端的摆动行程，中心距偏差超过0.1mm就可能导致从动工位的动作不到位，比如包装机的推料行程不够，或者输送线的挡料块复位错位。两端圆柱的直径也要和配套的铰接轴、轴承内圈做公差匹配，通常选基孔制的间隙配合，保证铰接转动时没有卡涩，同时也不会因为间隙过大出现传动晃量。其中一端圆柱端面上预留的轴向安装孔，是用来锁紧铰接轴的，孔的深度要刚好覆盖轴端的锁紧位，不能钻穿整个圆柱凸台，否则会影响凸台的结构强度，也容易在运动过程中积攒粉尘、切削液残渣，加速铰接位的磨损。

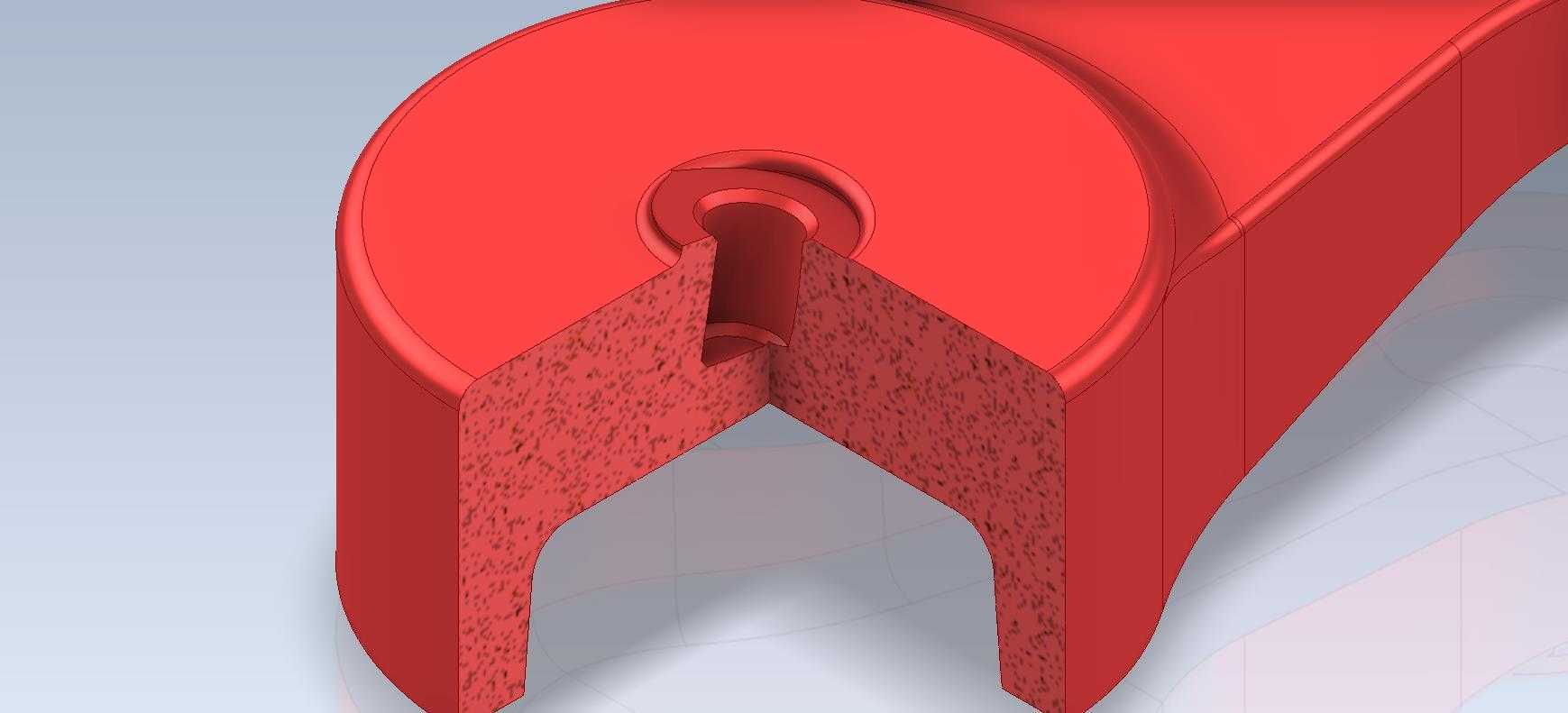

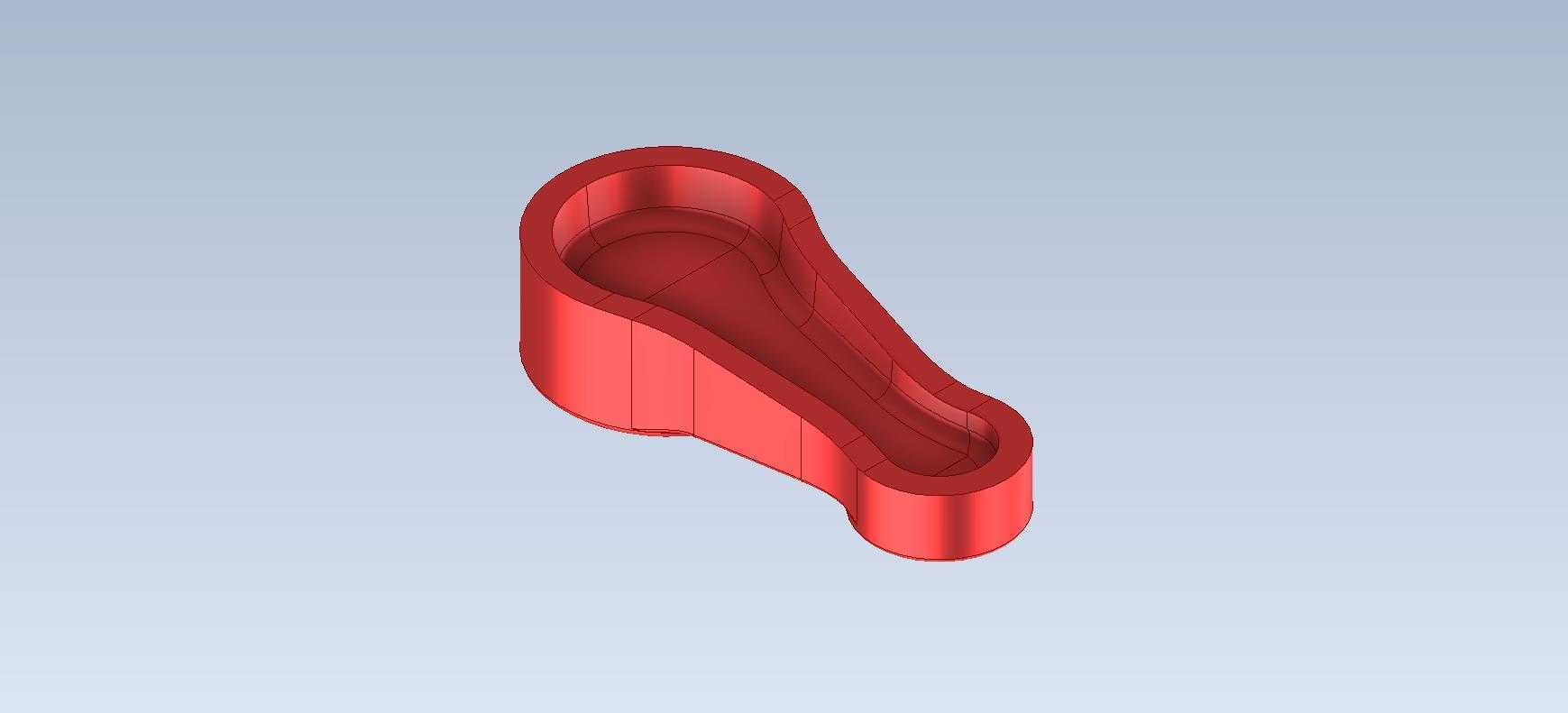

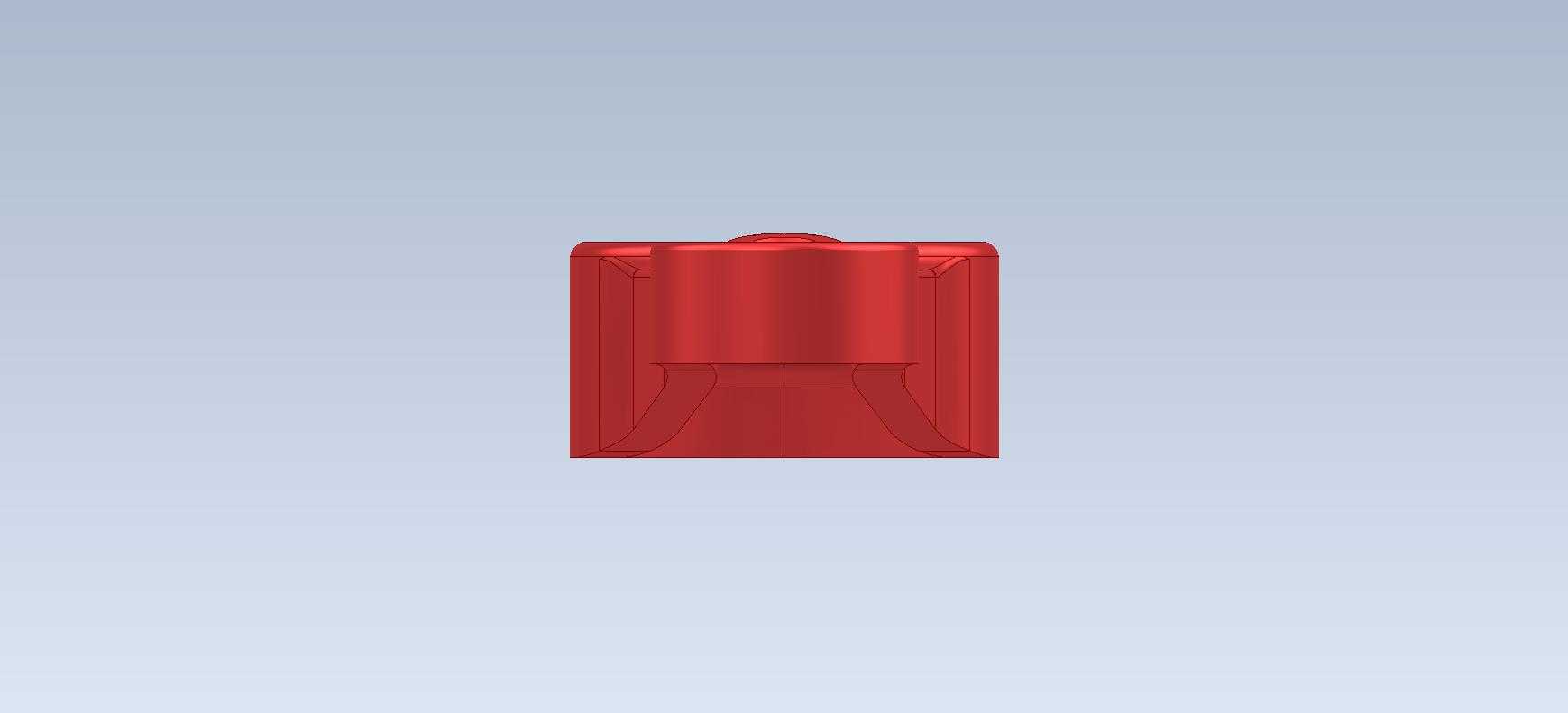

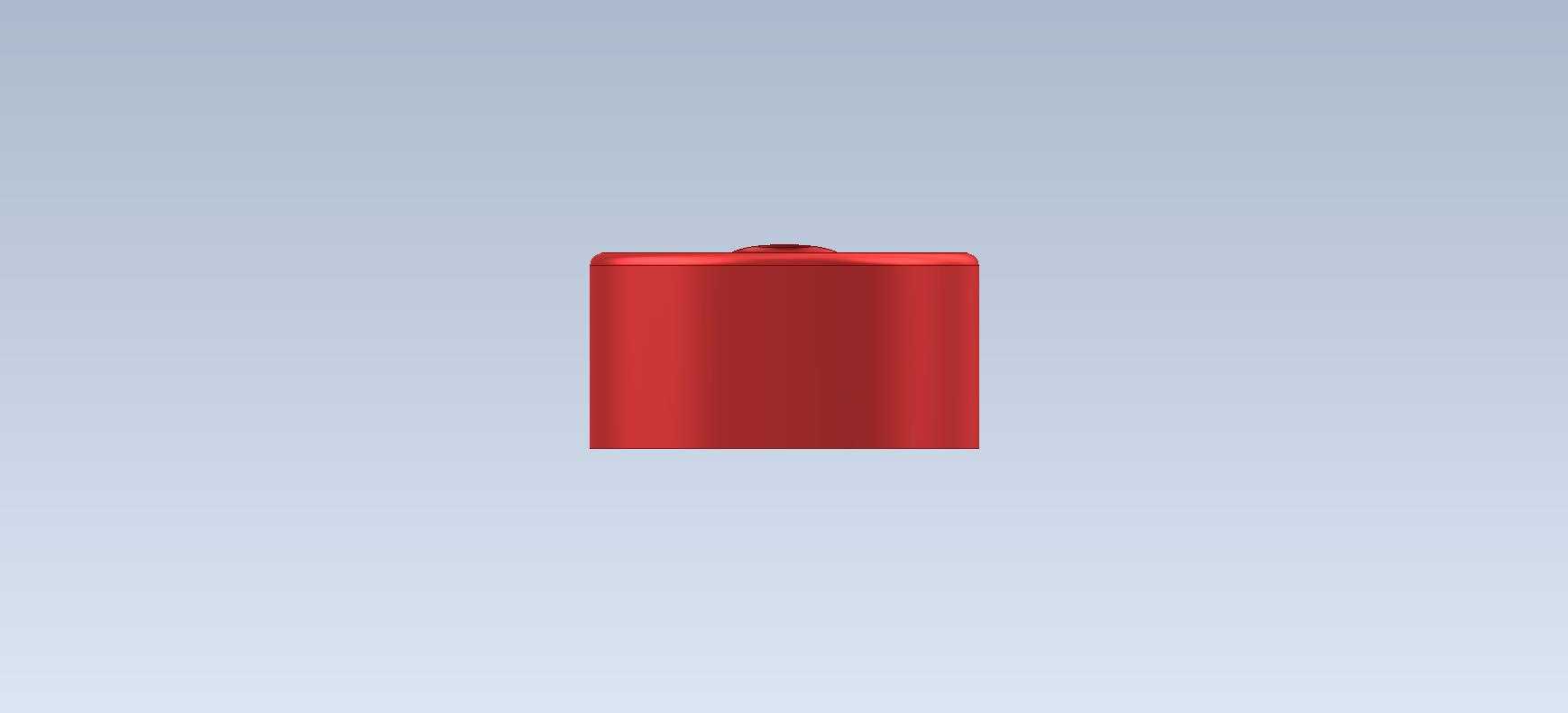

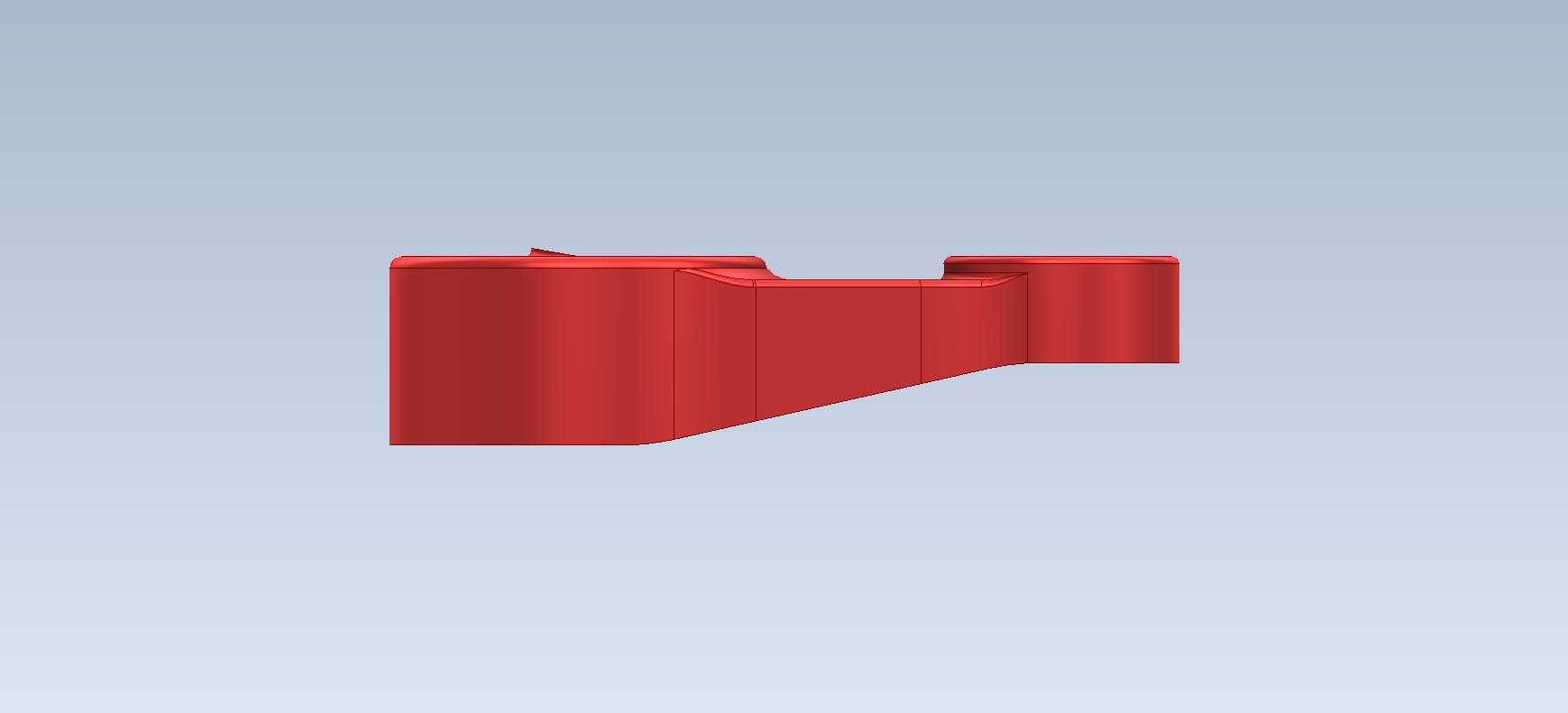

从安装边界来看，这个零件的整体外轮廓没有突出的安装耳，完全靠两端的圆柱凸台嵌入对应的铰接座内，所以臂身的厚度要比两端圆柱的直径小2-3mm，给铰接座的压盖留出安装空间，避免装配时压盖和臂身发生摩擦。臂身的过渡曲面要做等壁厚设计，整体壁厚保持均匀，不管是用机加工方式做金属件，还是开模做注塑件，均匀的壁厚都能减少加工或成型过程中的变形，机加工时可以减少应力释放带来的形变，注塑时能避免出现缩痕、翘曲的问题。

实际应用中，这类零件的工况载荷通常不大，多是用来传递小扭矩的摆动动作，比如小型分拣设备的拨料臂、文具组装设备的压料摆臂、3D打印设备的耗材导向摆杆都能用到类似结构。建模的时候要注意两端圆柱的同轴度虽然没有过高要求，但两个圆柱的端面要保证和中心连线垂直，否则装配后铰接座会承受额外的轴向力，加速轴承的磨损。臂身和圆柱凸台的衔接处要做小圆角过渡，圆角半径不能太大，否则会挤占铰接座的安装空间，也不能太小，起不到缓解应力集中的作用，通常取壁厚的0.2-0.3倍就比较合适。

很多新手在做这类练习件的时候，容易忽略运动包络的校验，只把静态的模型画出来，没有模拟整个摆动行程里臂身的运动轨迹，很容易出现实际装配后臂身和周边机架碰撞的问题。正确的设计流程应该是先确定主动端的转动角度范围，再根据需要的从动端行程算出中心距，然后画出整个运动过程中臂身的包络线，确认包络范围内没有其他固定部件之后，再细化臂身的过渡曲面、安装孔这些细节。另外，端面的安装孔要做倒角处理，方便锁紧螺丝的导入，也能去除孔口的毛刺，避免装配时割伤操作人员或者刮坏密封件。如果是用在有洁净要求的食品包装设备上，整个零件的外表面都要做光滑过渡，不能有容易积存污渍的死角，表面粗糙度也要控制在合理范围，方便日常清洁擦拭。
