带三耳安装座的圆柱套筒式支撑构件

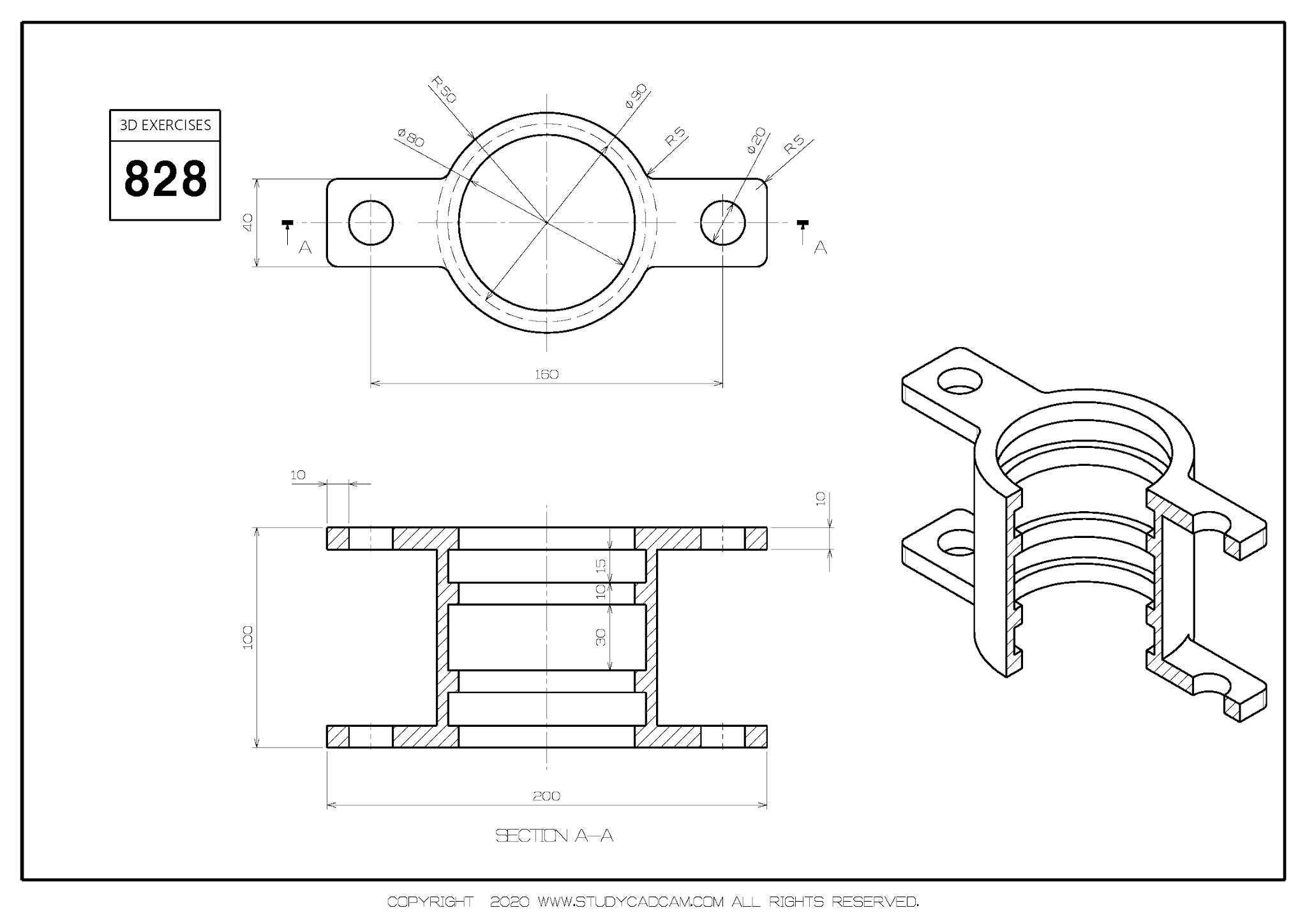

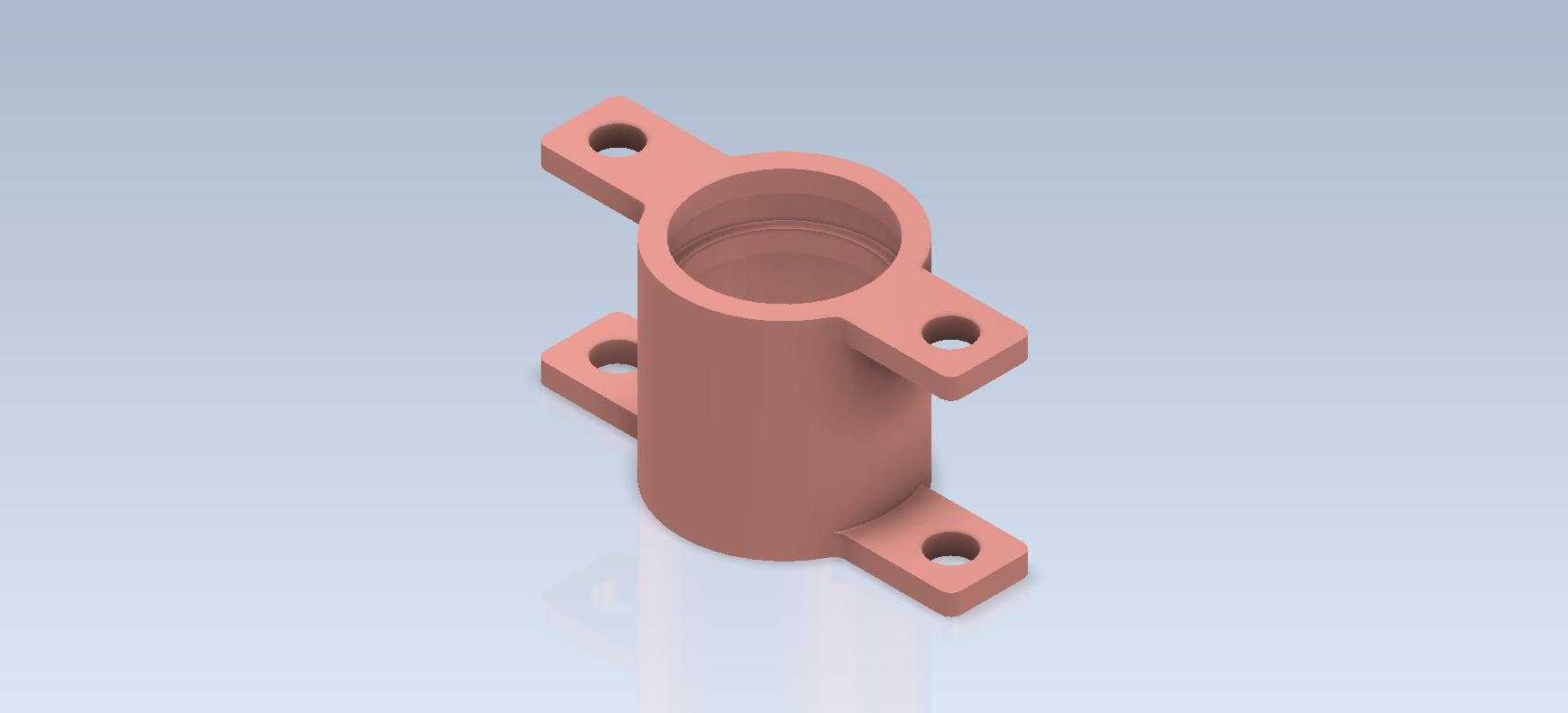

这类带三耳安装座的圆柱套筒构件，在轻工自动化输送线、小型机电设备的机架辅件配套场景中十分常见，日常做设备改造、小型工装搭建时经常会碰到类似结构的选型需求。从实际使用逻辑来看，它的核心作用是为贯穿筒体内部的轴类、杆类零件提供径向支撑与轴向限位，三个沿筒体周向错开分布的带孔安装耳，是整个构件实现可靠固定的核心结构，相比常见的双耳、单耳安装结构，三耳布局能在不额外增加筒体壁厚的前提下，分散安装点的受力载荷，避免长期受交变载荷时安装位置出现应力集中导致的开裂问题。

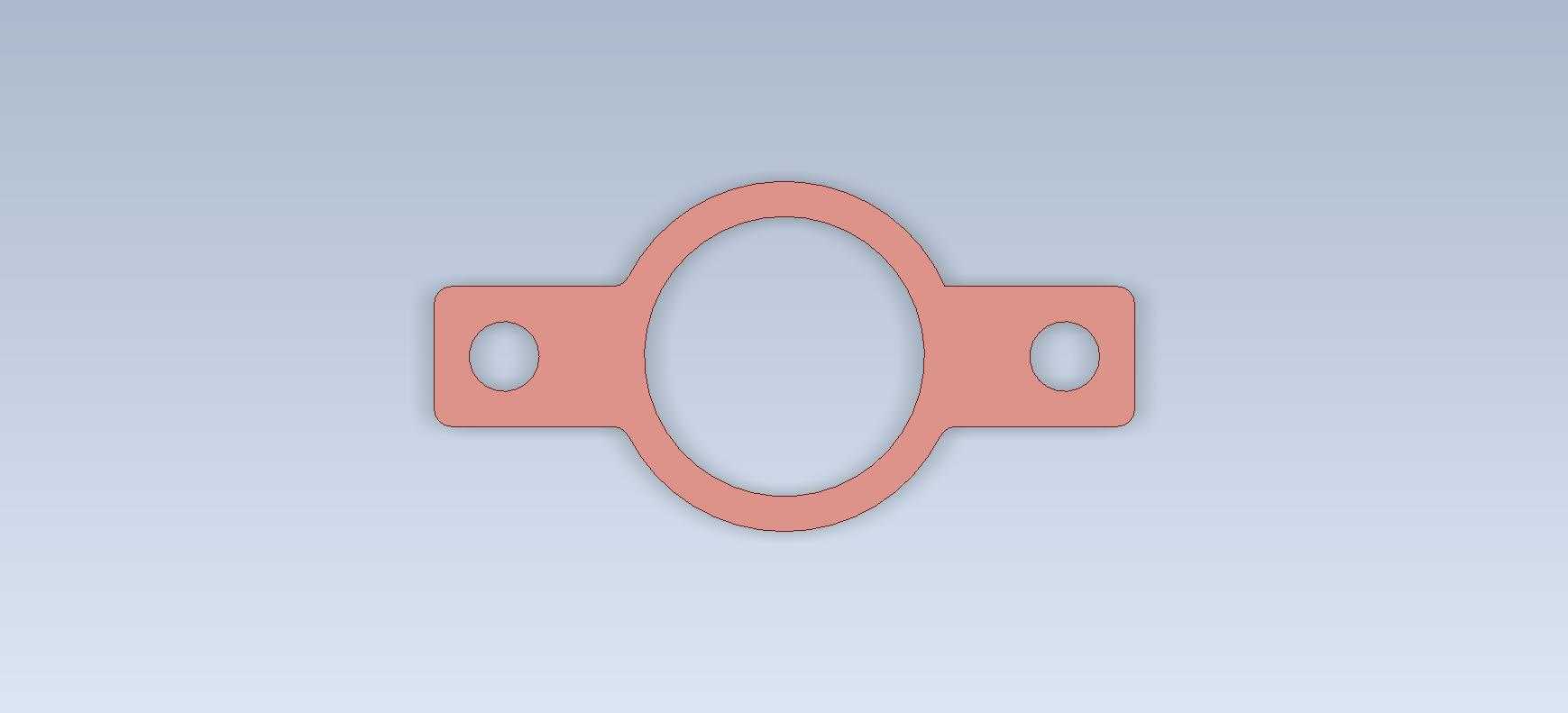

做这类零件的结构设计时，首先要匹配内部穿装杆件的外径公差，筒体内壁的粗糙度要控制在合理区间，既要保证杆件穿装顺畅，又要避免间隙过大导致支撑时出现径向窜动，一般如果是做滑动导向用途，内壁还需要预留润滑脂槽的位置，不过从这个模型的结构来看，它更多是用作静态支撑，内壁不需要做额外的导油结构。三个安装耳的位置排布不是随意设置的，要结合实际安装面的空间边界来定，每个耳片上的安装孔中心到筒体外壁的距离，要留出足够的扳手操作空间，避免拧紧紧固件时工具和筒壁发生干涉，耳片和筒体衔接的位置做了圆弧过渡，这个细节很关键，要是直接做直角衔接，冲压或者铸造成型时这个位置很容易出现应力裂纹，后续受载也容易从衔接处断裂。

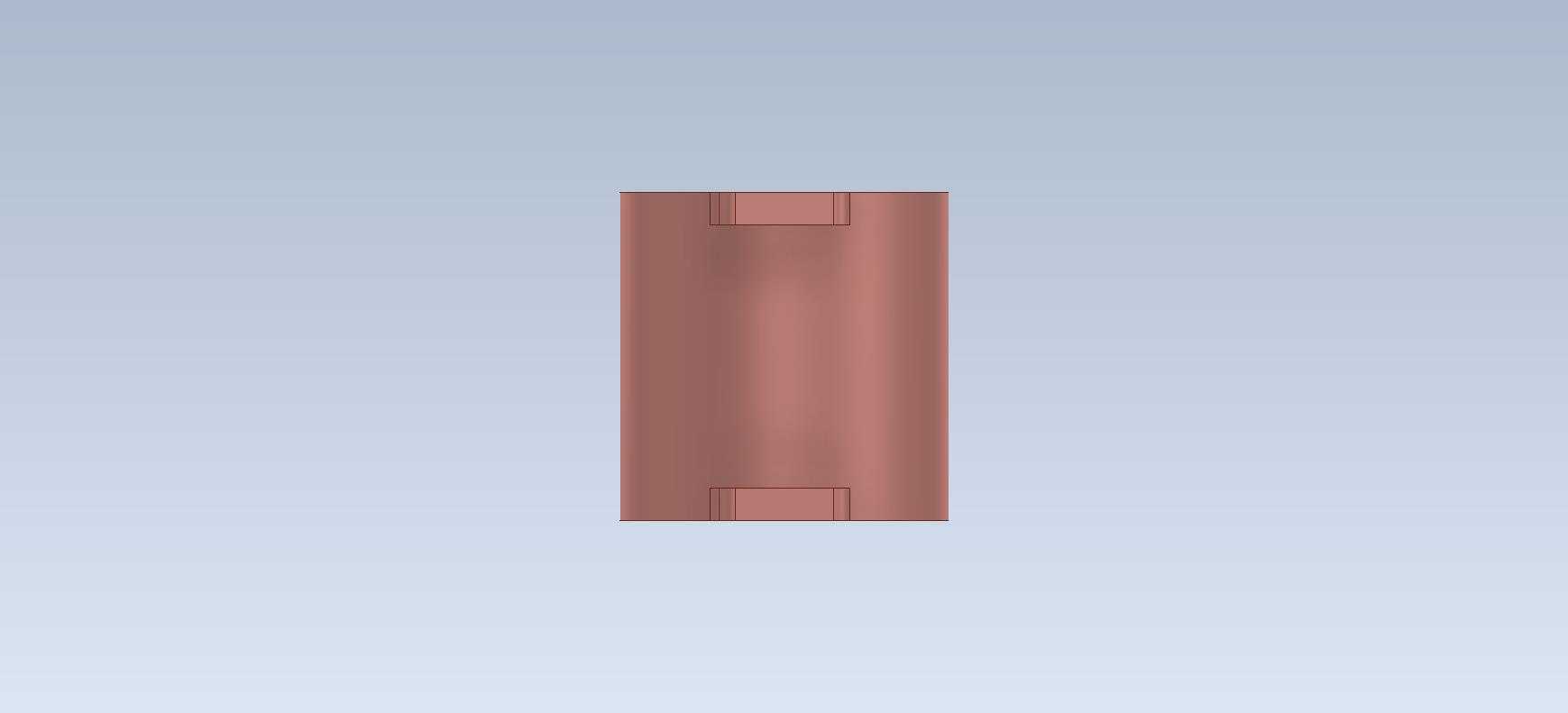

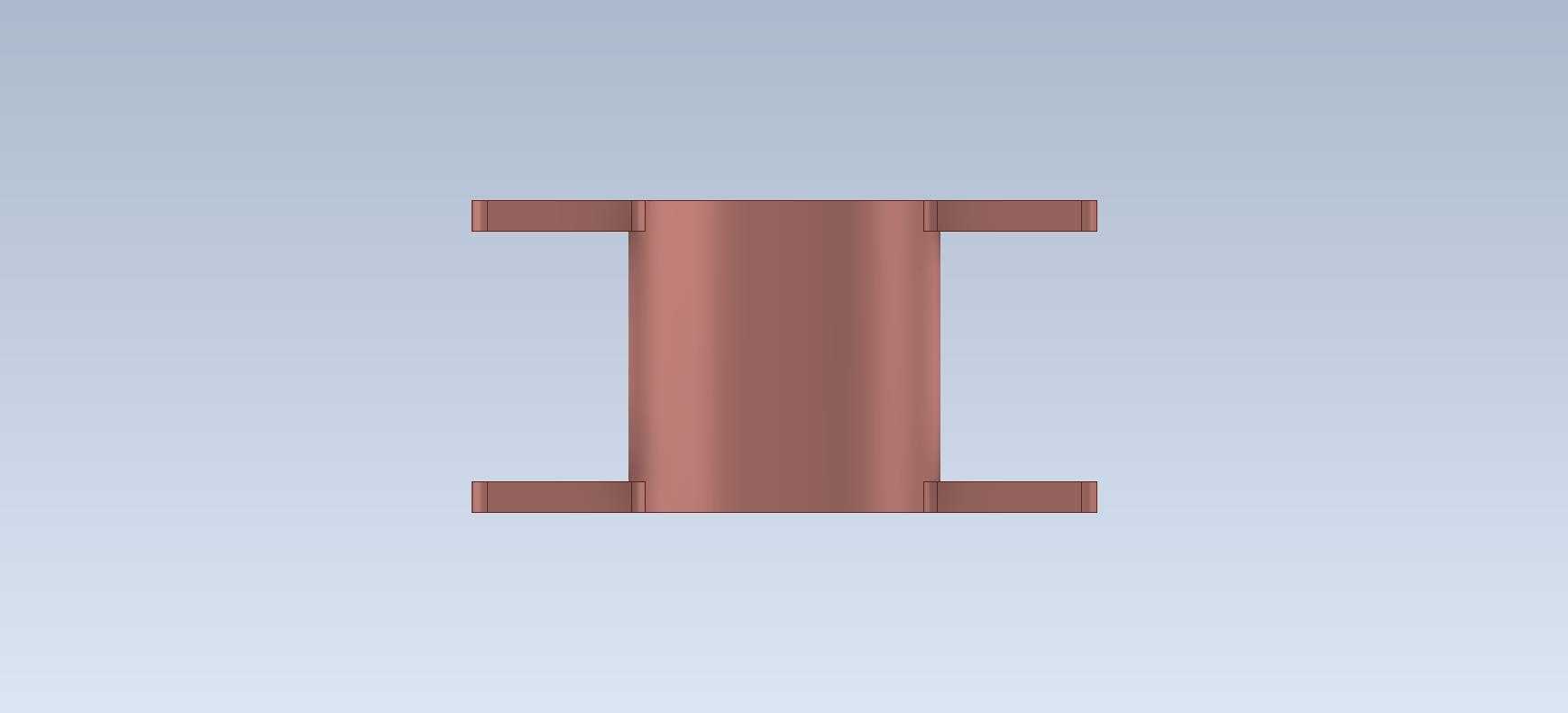

从安装边界来看，这类构件的整体高度要匹配设备内部的安装间距，筒体的外径不能过大，否则会挤占周边其他零部件的布置空间，三个安装耳的外轮廓不能超出安装基板的固定范围，每个安装孔的孔径要适配常用的紧固件规格，一般这类小型支撑件多用M4或者M5的螺栓固定，孔位的位置度公差要控制在0.1mm以内，避免安装时出现孔位对不齐的问题。实际选型应用时，还要考虑构件的材质匹配，如果是用在有腐蚀的环境，会选用尼龙或者不锈钢材质加工，如果是普通的室内设备工况，用铝合金做阳极氧化处理就足够，重量轻而且成本可控，要是承受的载荷比较大，就换成45号钢做表面发黑处理，提升结构强度。

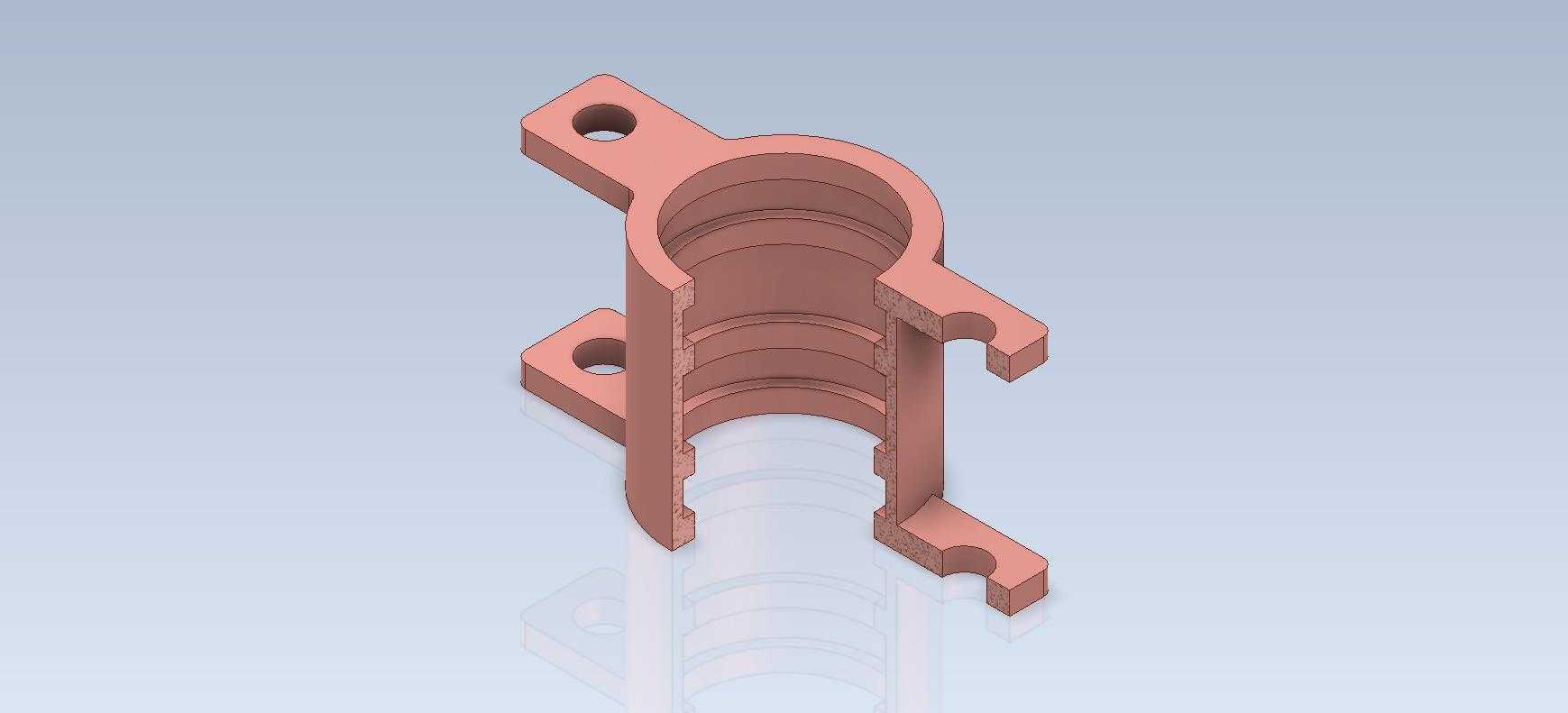

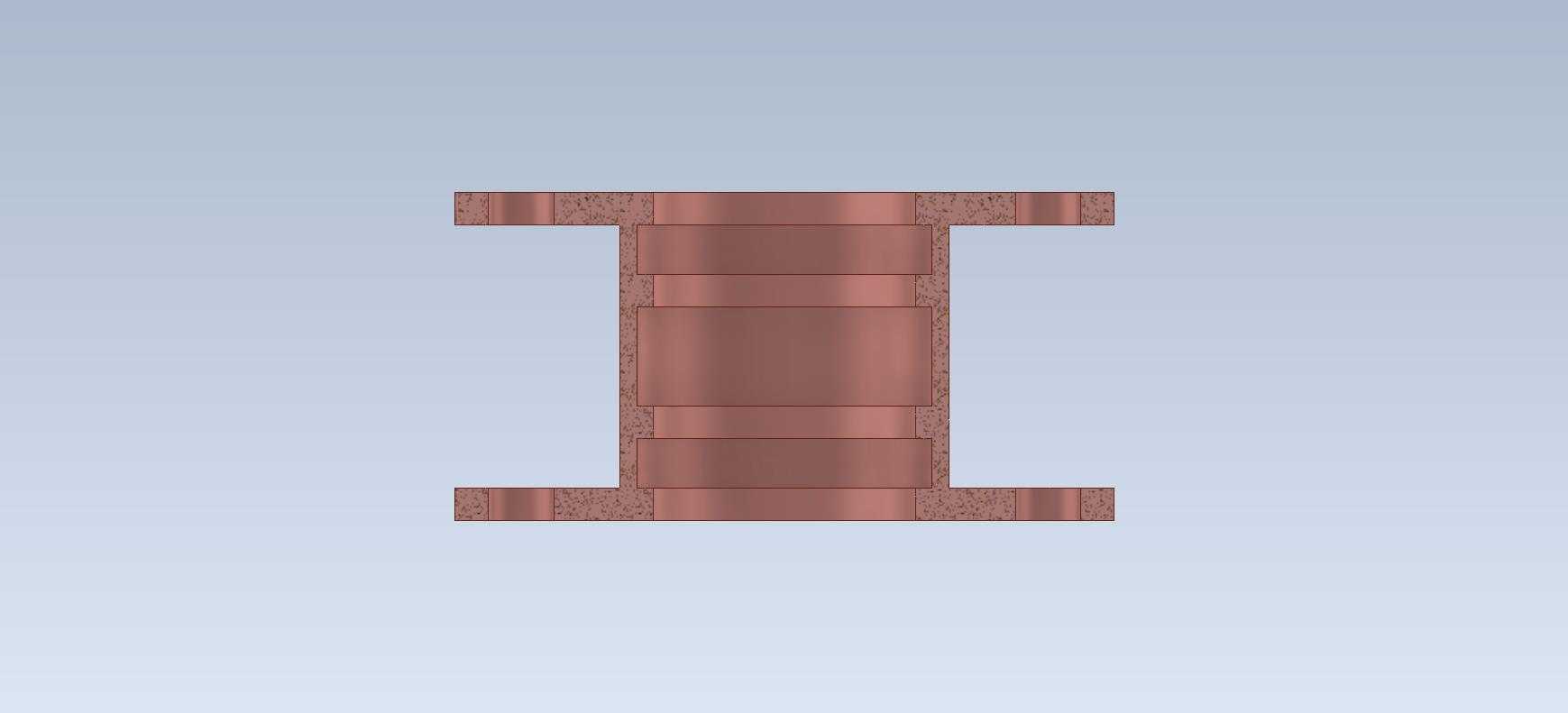

建模的时候要注意，筒体的壁厚要均匀，三个耳片的厚度也要和筒体壁厚保持合理的比例，不能出现壁厚突变的情况，不然不管是注塑还是铸造成型，都会因为冷却速率不一致导致零件出现缩痕、变形。耳片上的安装孔要做倒角处理，一方面是去除毛刺避免安装时划伤操作人员，另一方面也能引导螺栓顺利穿入，提升装配效率。筒体的上下端面要保证和筒体轴线垂直，不然安装之后内部穿装的杆件会出现偏斜，影响后续的传动或者导向精度。很多新手做这类结构的时候容易忽略安装耳的受力方向，把耳片做的过薄或者孔位离筒壁太近，实际装配拧紧螺栓的时候就会出现耳片断裂的问题，这个模型里的耳片厚度和孔位间距的比例就比较合理，能满足常规工况下的固定强度要求。

在实际生产线的维护场景里，这类支撑件属于易更换的通用辅件，一旦出现内壁磨损或者安装耳断裂的情况，需要快速替换，所以结构设计时尽量采用通用化的尺寸参数，不用做特殊的定制规格，这样能降低备件的库存成本，更换时也不需要额外做适配加工。如果是用在有振动的设备上，安装时还可以在耳片和安装面之间加橡胶减震垫，减少振动传递到筒体内部的杆件上，提升整体设备的运行稳定性。
