带安装定位结构的异形机械支撑基座

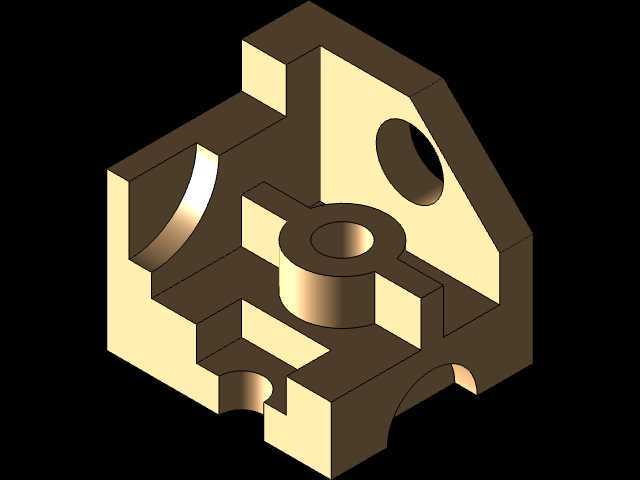

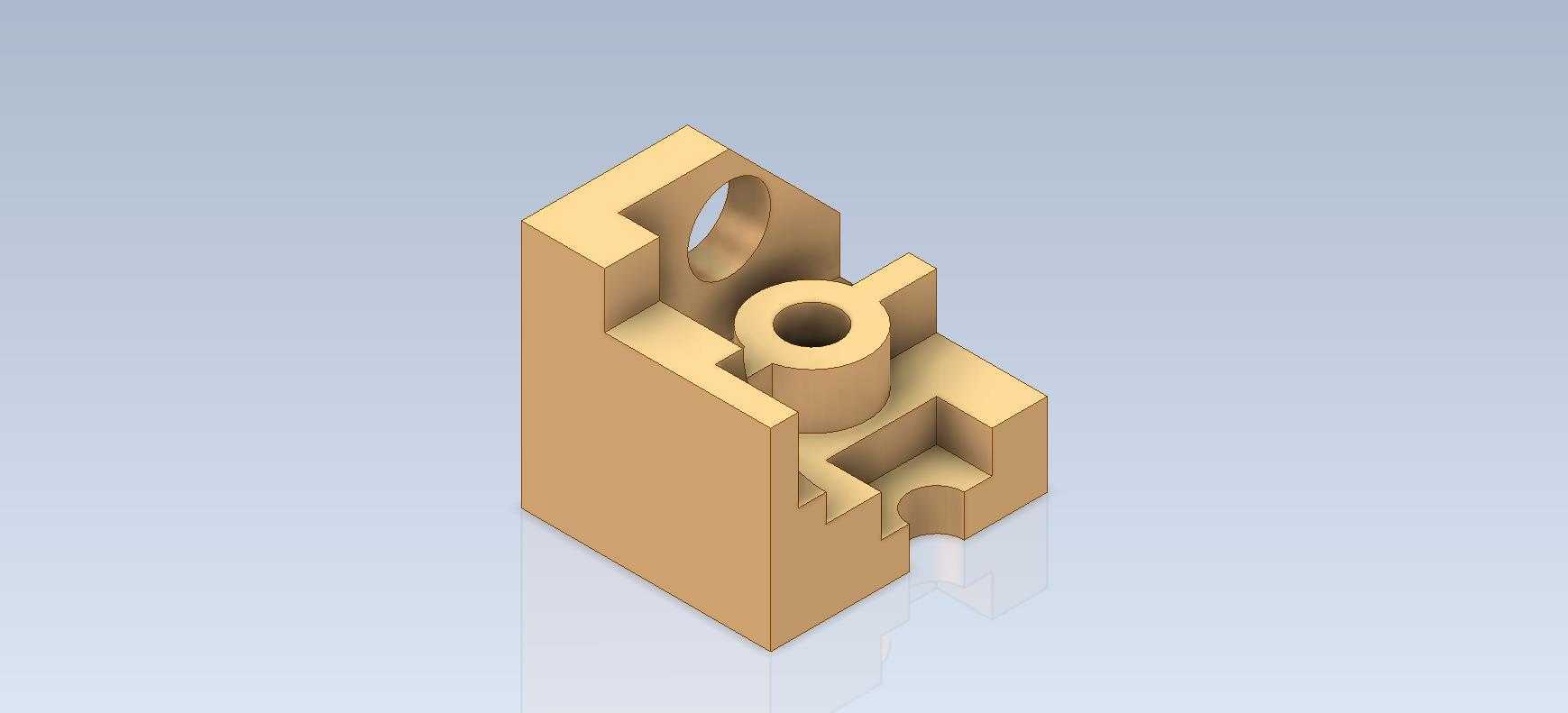

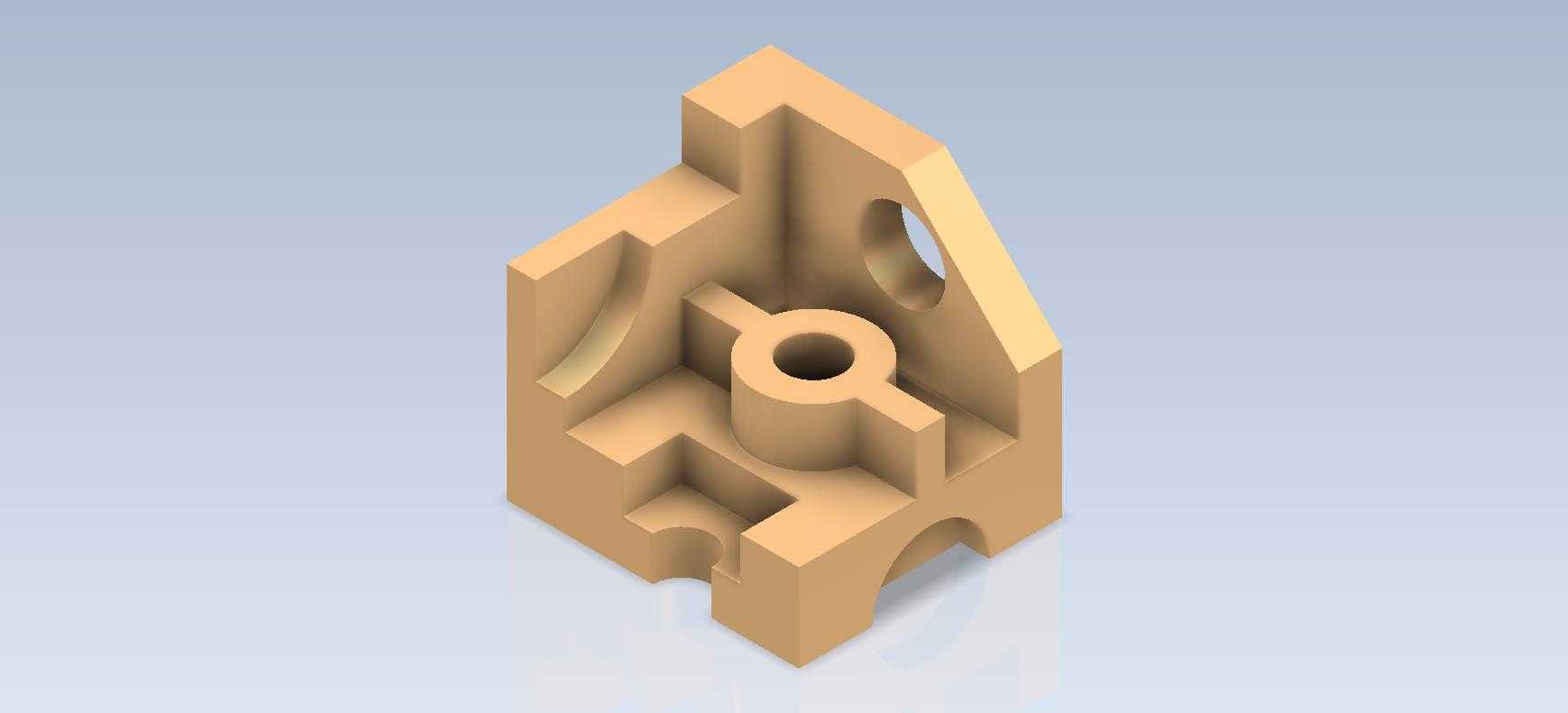

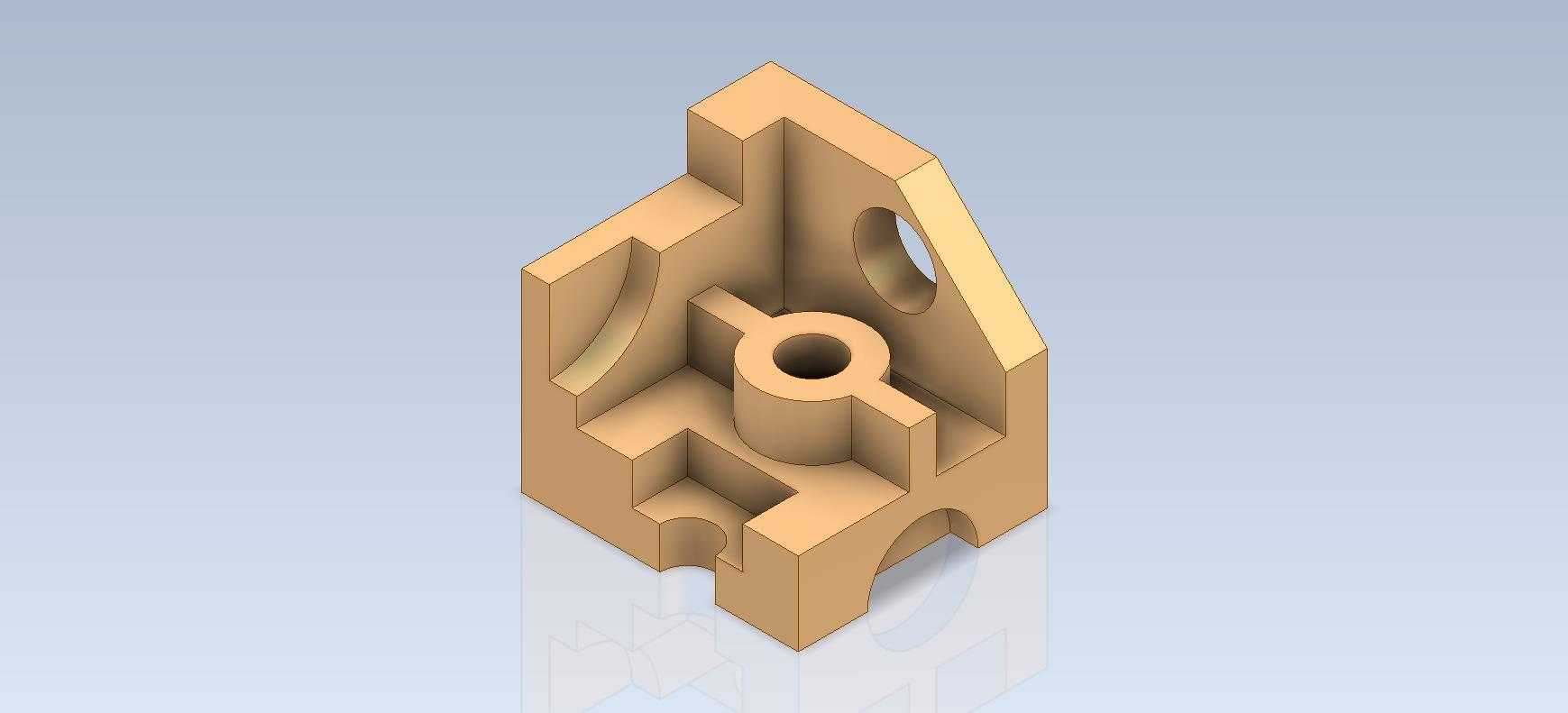

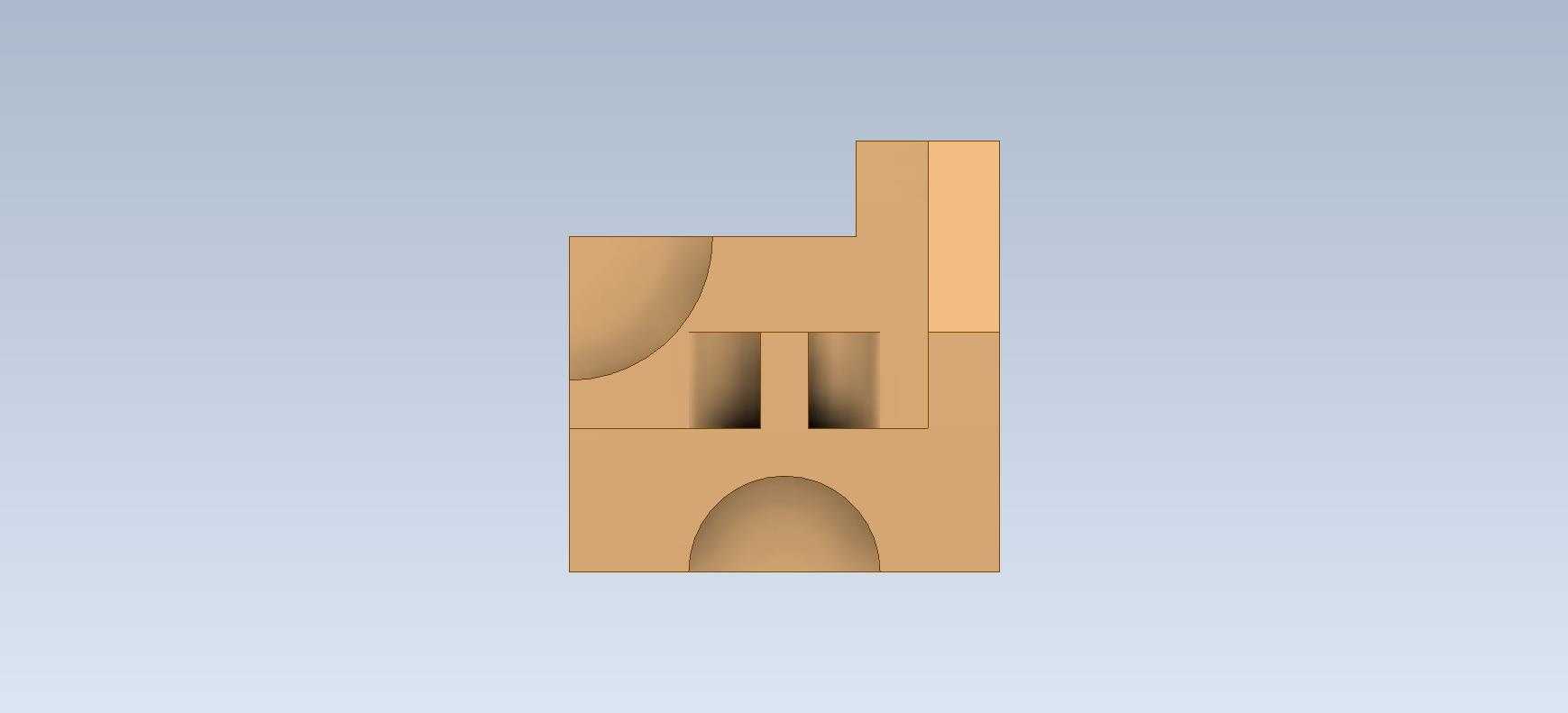

　　这类异形支撑基座常见于小型自动化装配工位的定位模组、桌面级检测设备的载具固定端，也会作为教学实训场景中机械结构拆装练习的典型载体，区别于标准型材拼接的支撑件，它把多个功能结构集成在单一坯体上，减少了装配环节的累计误差。从结构布局来看，基座中部的带通孔圆柱凸台是核心的轴类零件安装位，通孔的内径公差需要匹配对应销轴或者导向轴的配合等级，通常选H7间隙配合就能满足手动拆装或者低速滑动的需求，凸台的高度要保证安装后的轴件不会和基座底部的安装面产生干涉，同时凸台周边的镂空槽不是随意开设的减重结构，每一处槽位都对应着相邻配合零件的避让空间，比如侧边的弧形槽是为了给转动的摆杆预留运动行程，避免运动过程中出现硬摩擦卡滞。

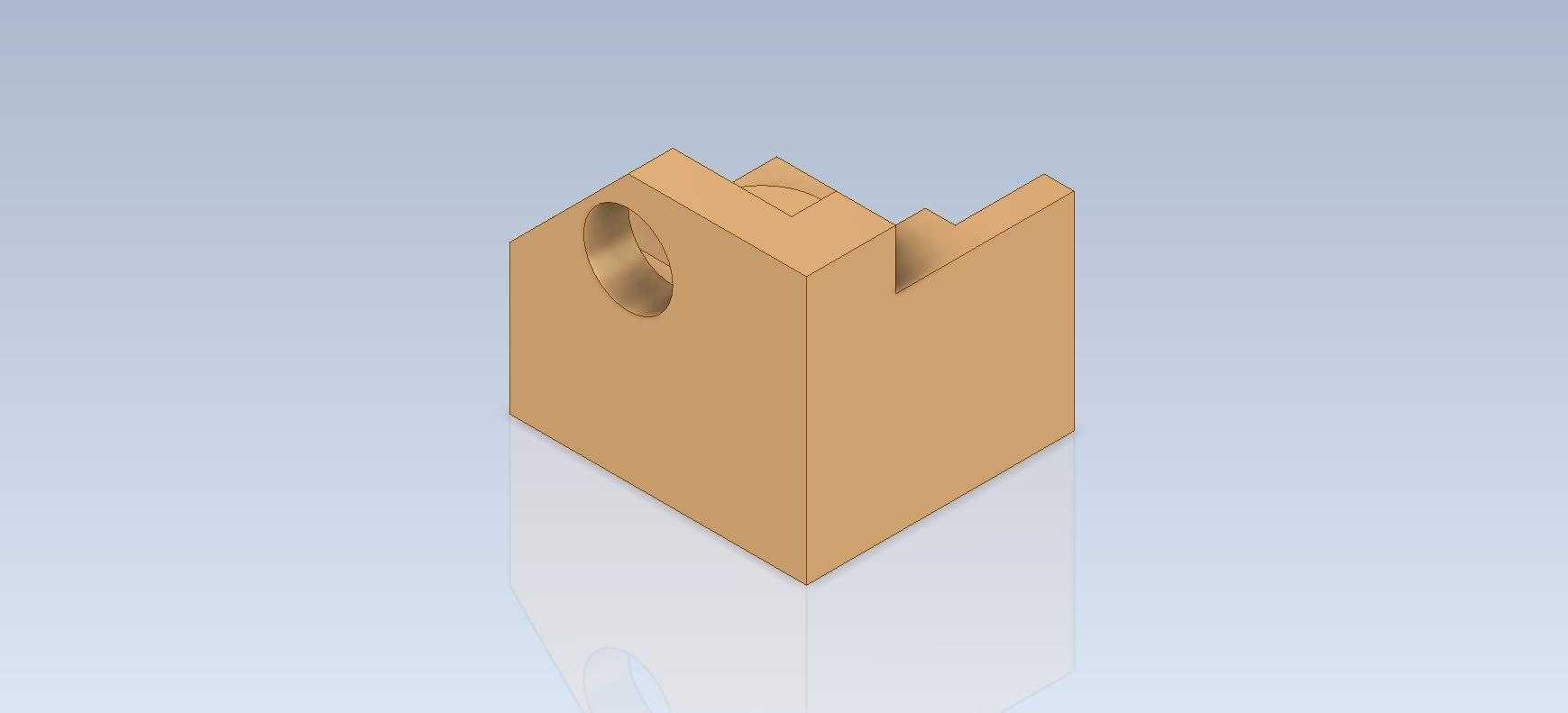

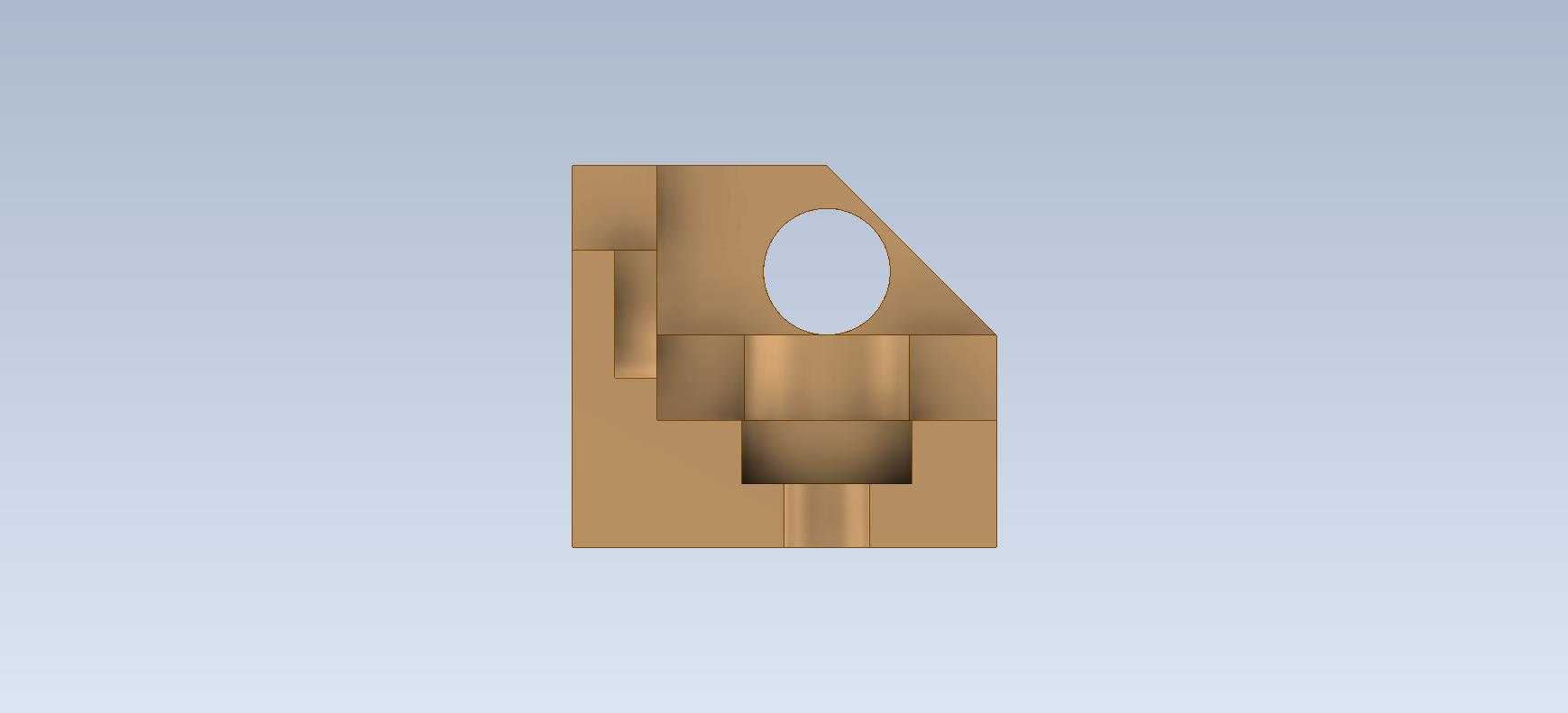

　　基座外侧的斜切面是安装定位的基准面之一，加工时需要保证这个面和底部安装平面的垂直度，否则后续安装在这个面上的检测传感器或者行程开关会出现位置偏移，直接影响设备的触发精度。斜切面上预留的沉孔是用来穿装固定螺丝的，沉孔的深度要刚好容纳螺丝头，保证螺丝锁紧后不会突出基准面，避免和贴装在这个面上的零件产生间隙。基座底部的半圆弧缺口是为了避让设备台面上的走线槽或者凸出的定位销，不用额外在安装台面上加工沉坑就能完成基座的固定，降低了安装台面的加工成本。

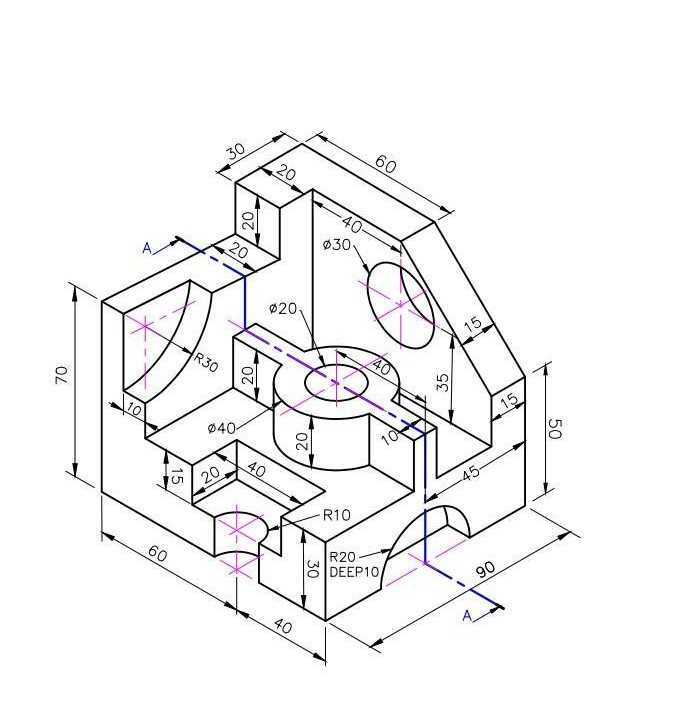

　　建模过程中要先确定底部安装平面的尺寸边界，整个基座的外接轮廓尺寸控制在100mm×80mm×120mm区间内，适配桌面级小型设备的安装空间，底部的安装孔位间距要和标准的铝型材安装槽间距匹配，不用额外做转接板就能直接固定在欧标2020或者3030型材架上。结构设计时要注意各壁厚的均匀性，最薄的壁厚不小于5mm，避免注塑或者3D打印制作时出现缩痕、填充不足的问题，转角位置统一做R2-R3的圆角过渡，既可以减少加工时的应力集中，也能避免锐边划伤装配人员。中部圆柱凸台和基座主体的连接位置要做加强筋过渡，筋的厚度取相邻壁厚的0.7倍，既不会因为筋过厚导致表面缩水，也能保证凸台承受径向载荷时不会出现断裂。

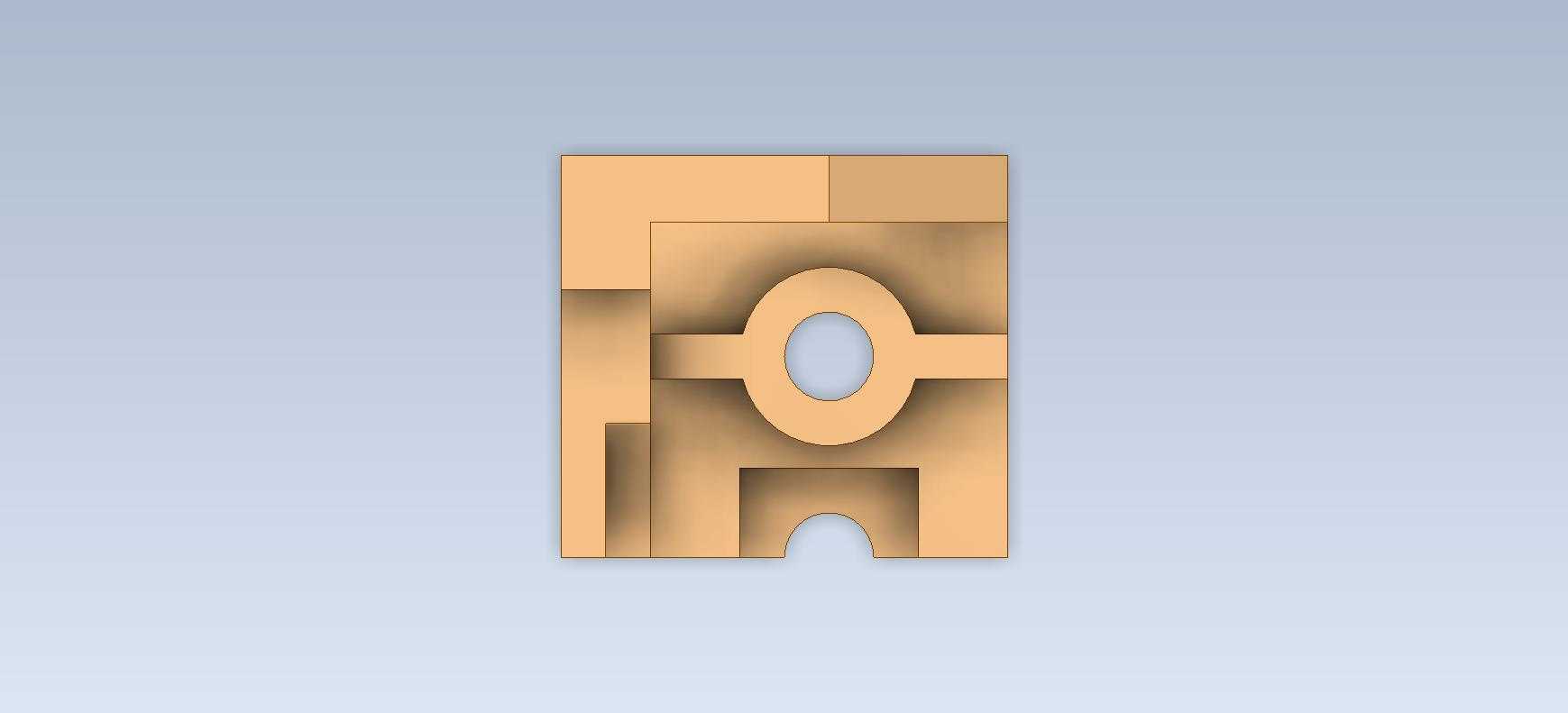

　　那些错落分布的凸块结构，一部分是相邻零件的限位挡边，用来限制配合零件的转动角度，另一部分是预留给紧固件的拧紧操作空间，保证装配时扳手可以顺利伸到螺丝位置完成锁紧，不会因为空间不足出现无法装配的问题。这类集成式支撑基座的优势在于把原本需要多个零件拼接实现的功能整合到单一零件上，减少了装配时的调整环节，也降低了多个零件连接带来的松动风险，在小批量定制的自动化设备、教学实训装置中应用十分广泛，建模时需要反复核对每个结构的功能逻辑，不能为了造型随意添加无意义的结构，每一处凸起、凹槽、开孔都要对应实际的装配或者功能需求。
