带法兰安装座的圆形端盖类机械零件结构

这类带法兰安装边的圆形端盖结构，在机电设备、小型动力单元、流体控制组件的壳体密封环节应用十分广泛，日常做结构设计时，这类零件是最常见的密封与定位载体，很多刚接触三维建模的工程师都会从这类零件入手，练习回转体特征、阵列特征、安装位配合的设计逻辑。从实际使用场景来看，这类端盖通常安装在壳体的端部开口位置，一方面承担壳体内部腔体的密封防护作用，阻挡外界粉尘、水汽进入设备内部，避免内部传动件、电子元件受污染失效，另一方面也承担部分轴向定位的作用，抵住内部的轴承、轴套类零件，限制轴系组件的轴向窜动量，保证设备运行时的传动精度。

设计这类零件的时候，首先要明确安装边界，主体的圆形凸台部分要和壳体的内孔做间隙配合，配合公差通常选H7/h6即可，既保证装配时能顺利推入，又不会出现过大的径向晃动；外侧的法兰边要贴合壳体的安装端面，法兰边上均匀分布的安装孔，要和壳体上预设的螺纹孔位置完全对应，孔位的角度公差要控制在±0.1°以内，避免装配时出现孔位错位无法穿入紧固件的问题。法兰边的厚度要根据实际承压需求计算，常规低压工况下厚度取5-8mm就能满足强度要求，如果是有内部压力的腔体，还要额外做壁厚的强度校核，避免受压后法兰变形导致密封失效。

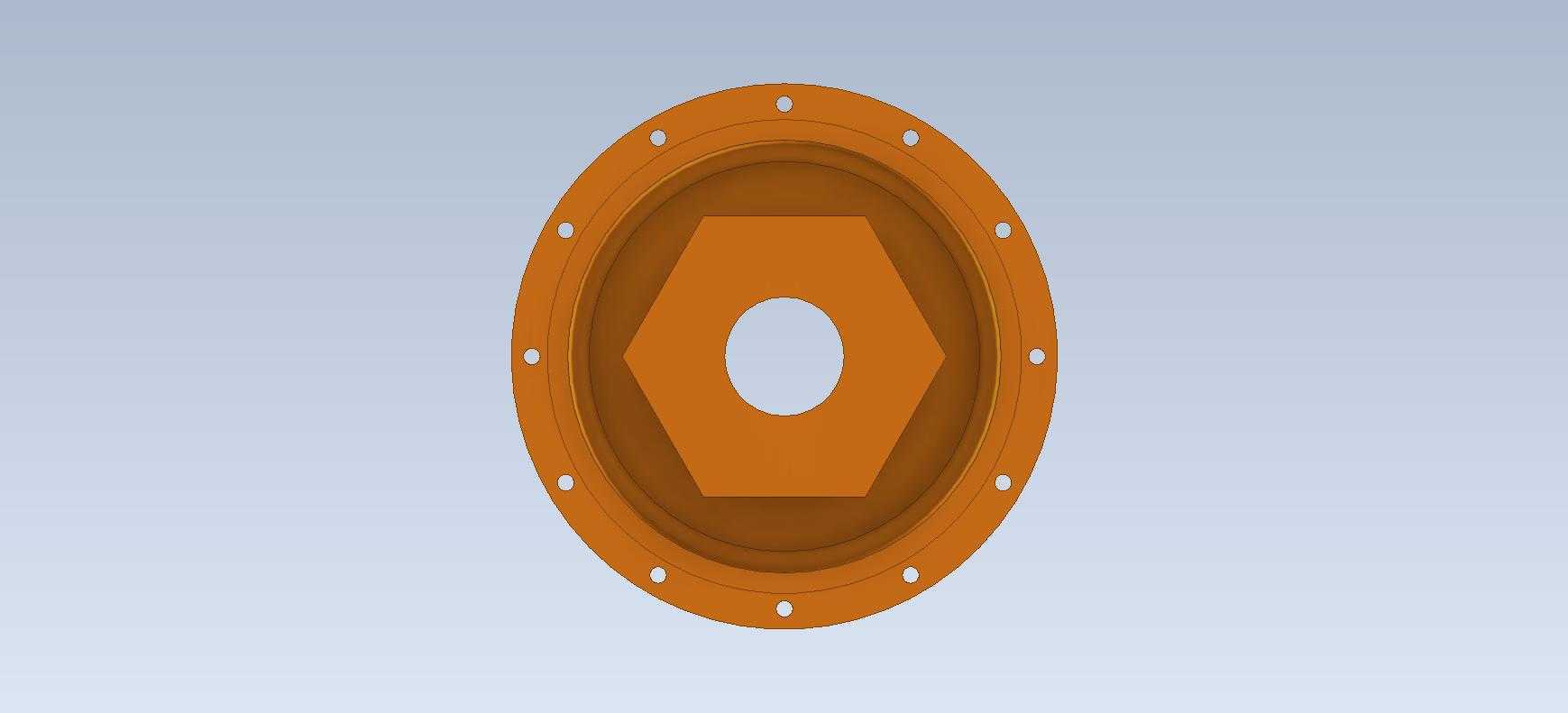

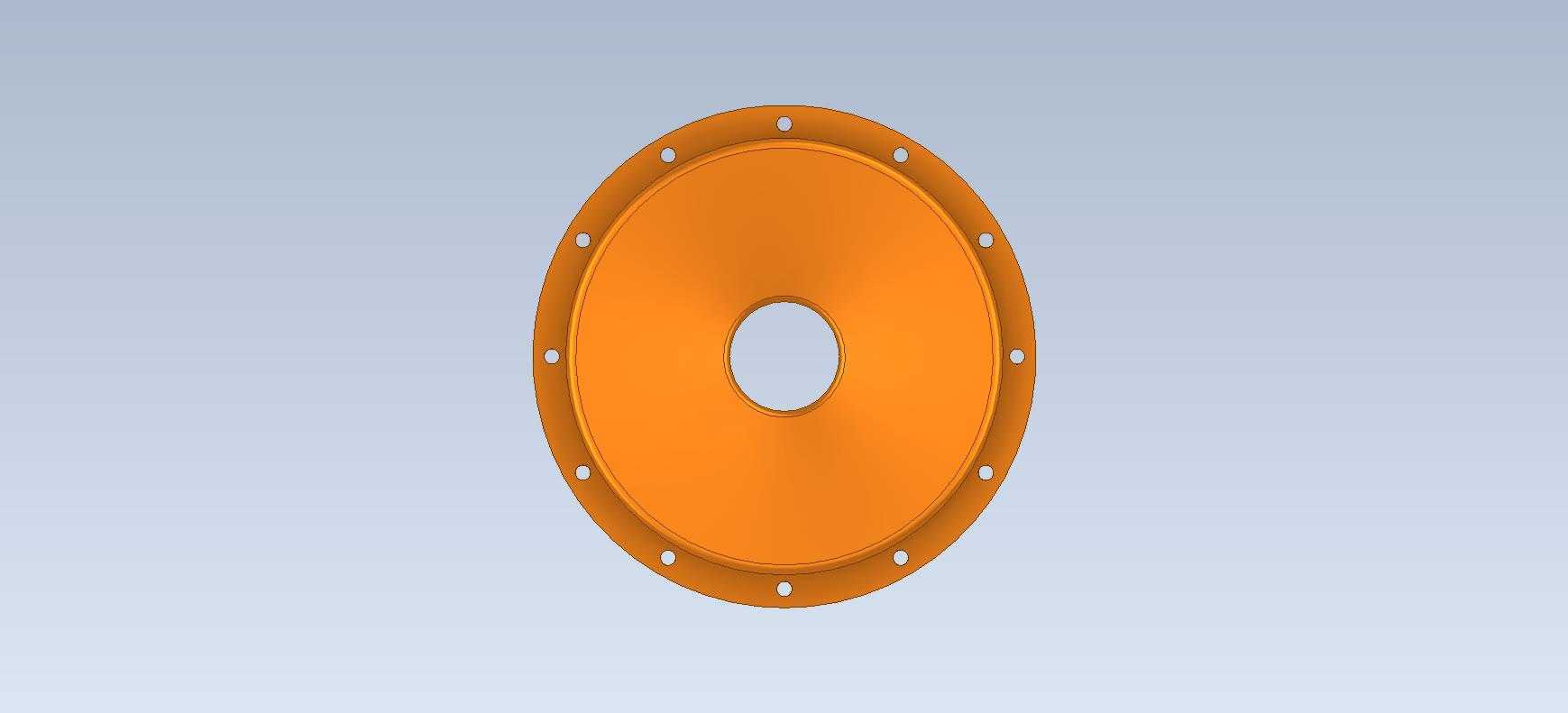

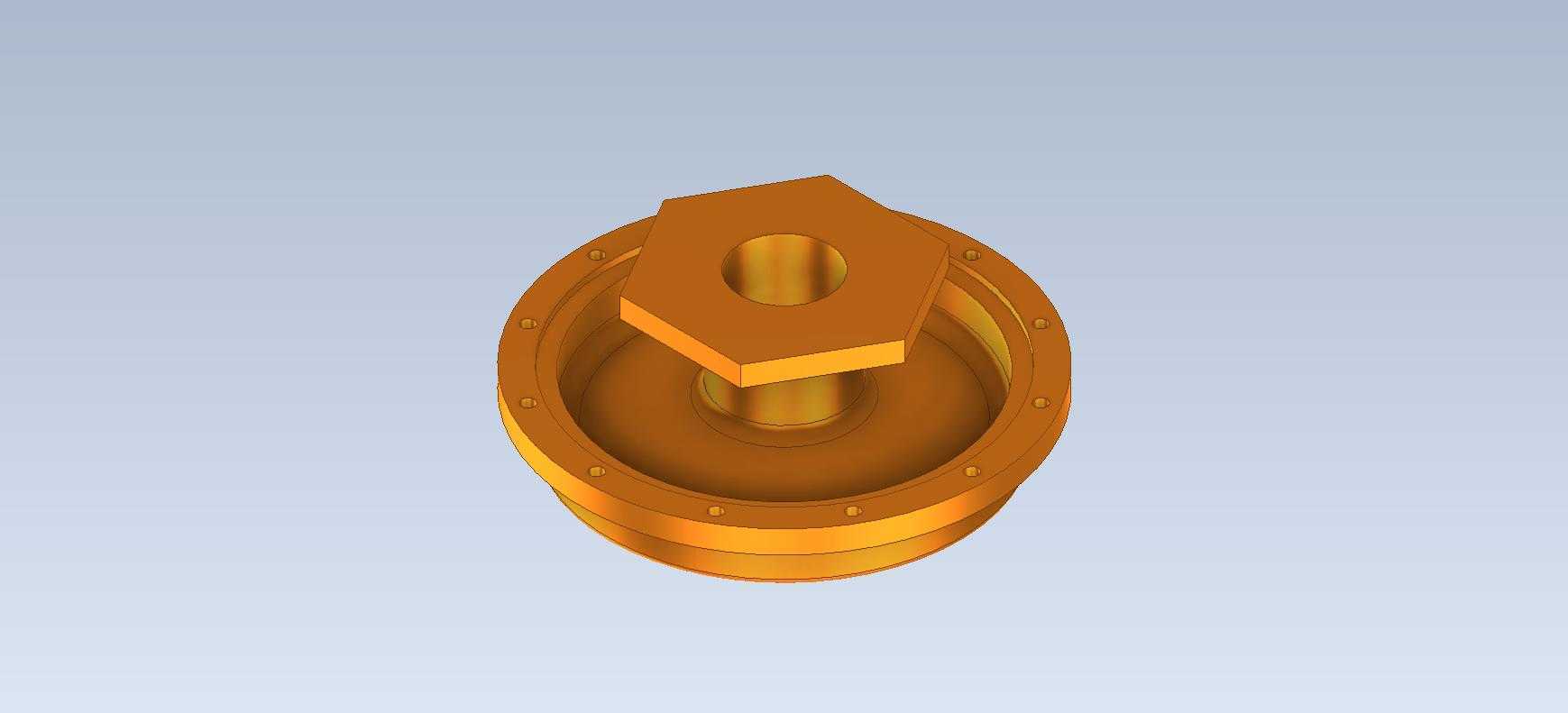

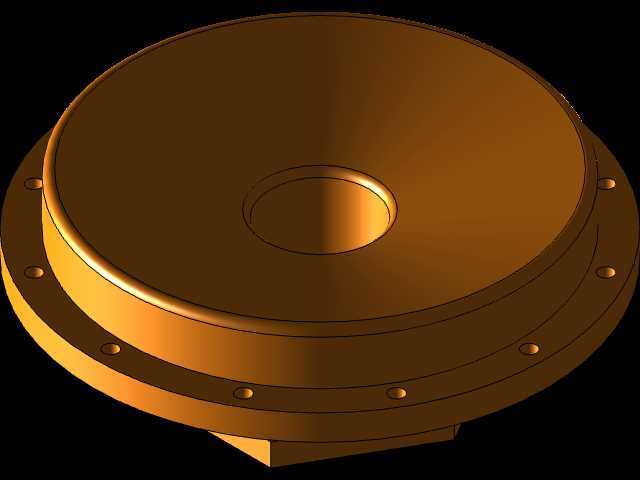

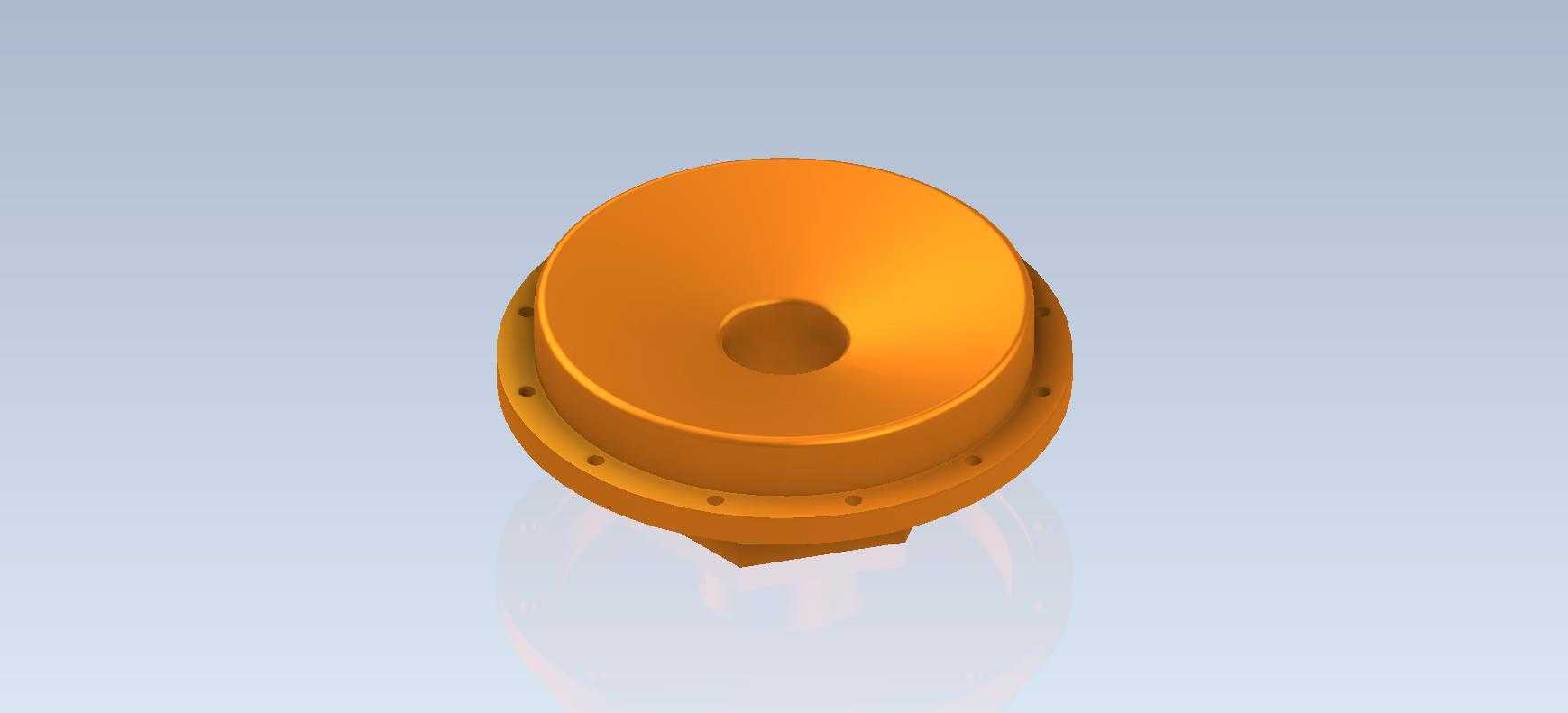

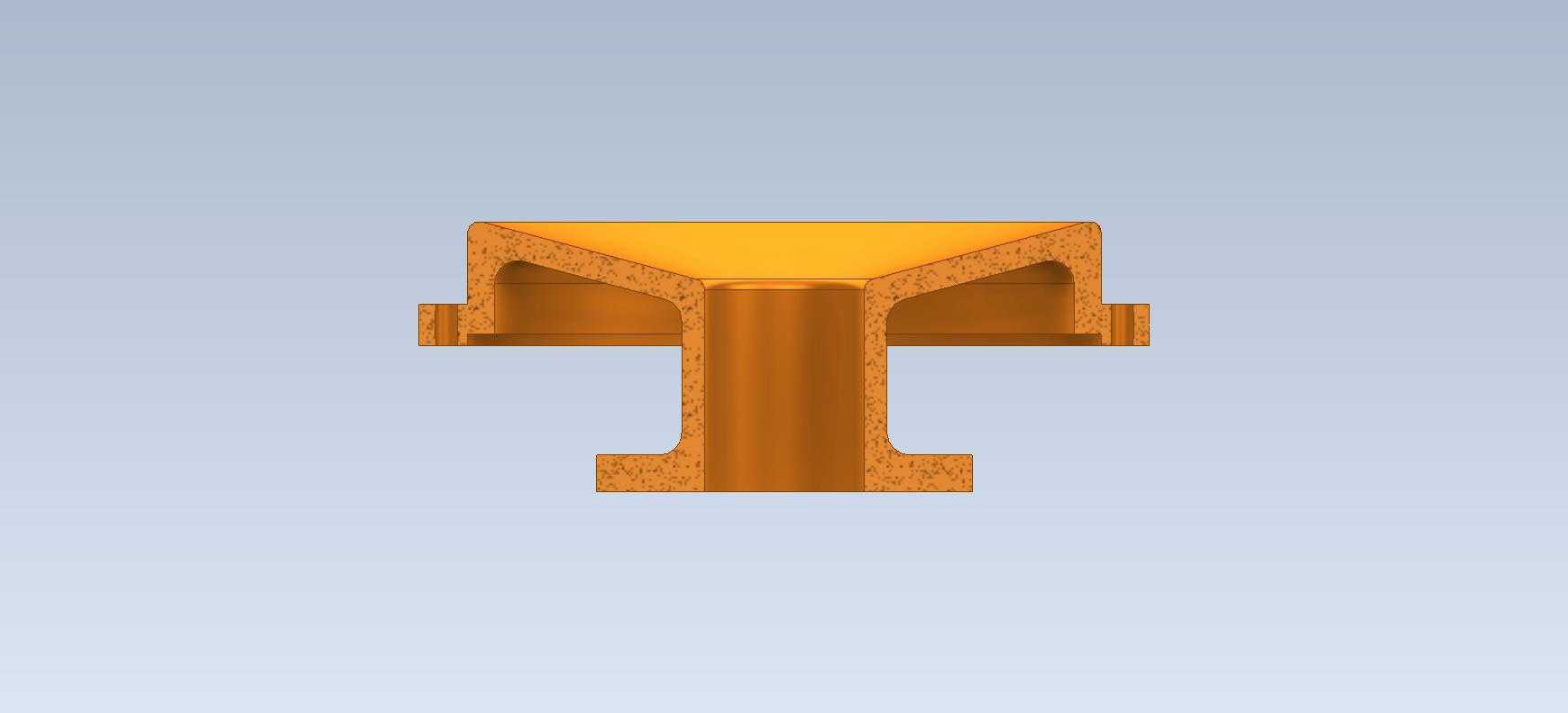

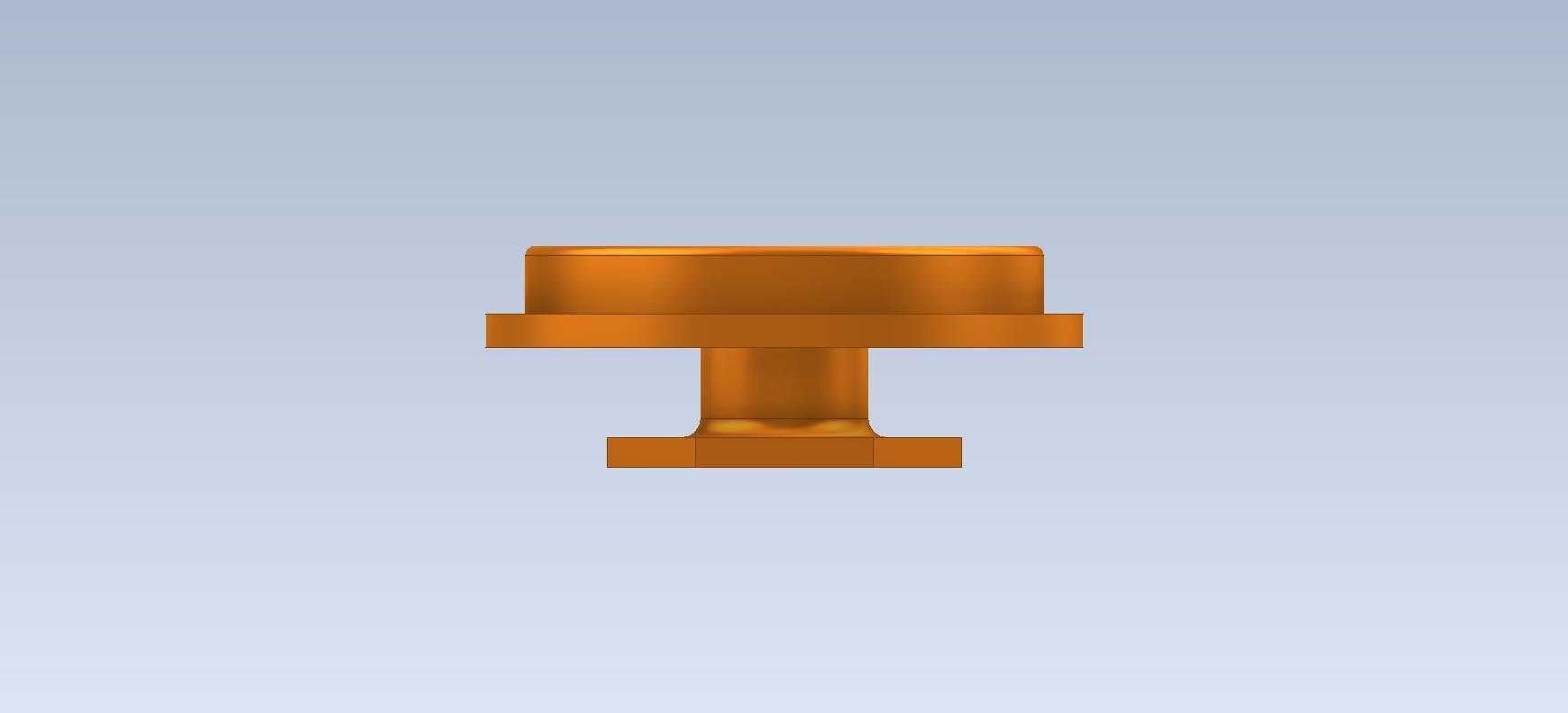

零件顶部的中心凹孔，通常是为了避让内部轴端的突出结构，也有部分设计会在这个凹孔位置安装油封、防尘圈这类密封件，凹孔的深度和直径要根据避让件的尺寸或者密封件的安装尺寸来确定，凹孔的根部要做R角过渡，避免应力集中，在设备运行受振动时出现根部开裂的问题。零件底部的小凸台结构，是定位止口的延伸部分，通常会卡入壳体的定位槽内，进一步限制端盖的径向位移，保证端盖和壳体的同轴度，这个凸台的尺寸公差要比主体配合段稍严，通常选H7/js6，装配后能保证端盖和壳体的同轴度误差控制在0.05mm以内，避免内部轴系出现偏心磨损。

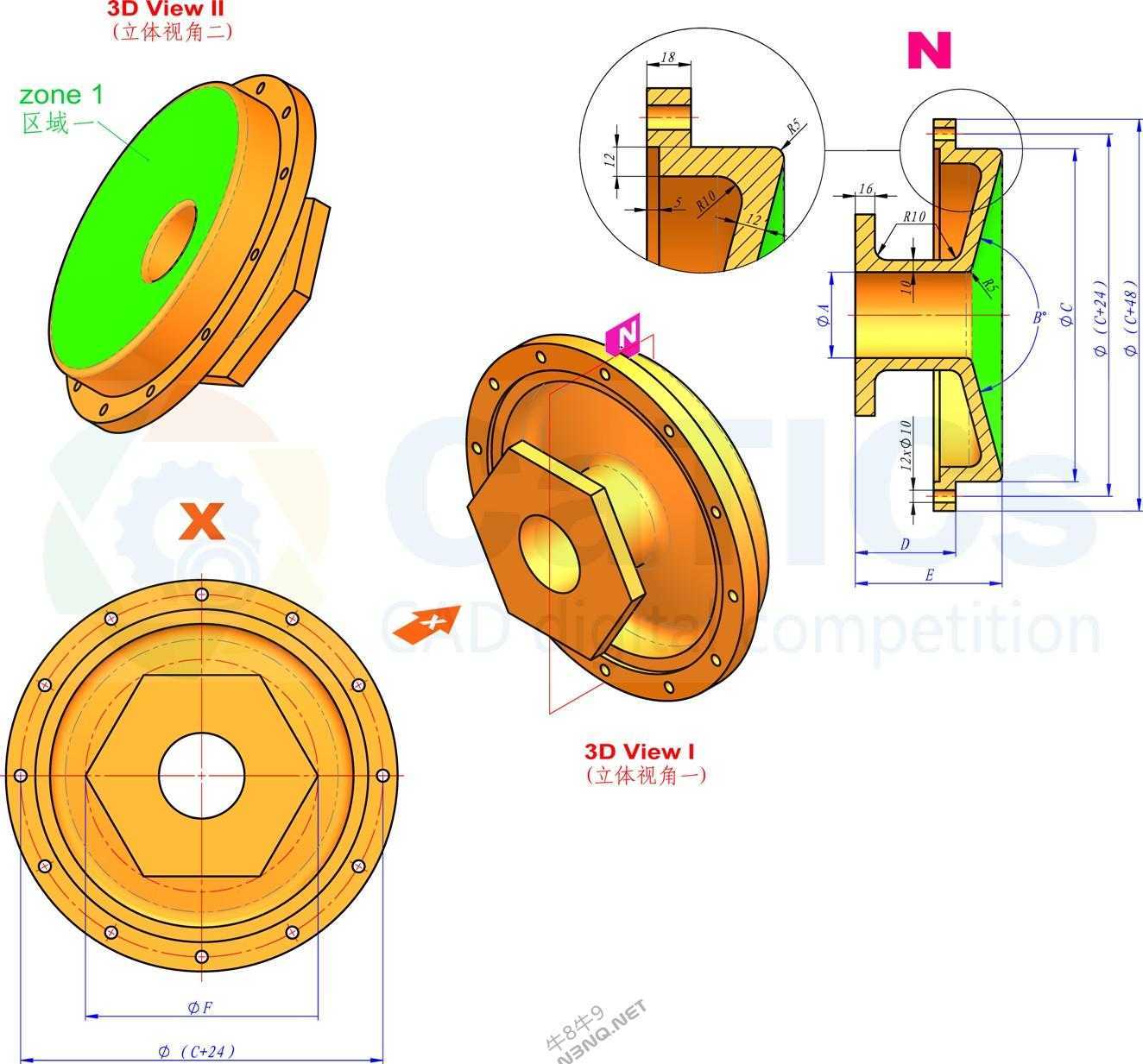

建模的时候，这类零件的核心是回转体特征的搭建，先绘制主体的截面轮廓，通过旋转特征生成基础实体，之后再绘制法兰边上的安装孔，通过圆周阵列完成所有孔位的创建，最后处理各个位置的倒角和圆角。要注意安装孔的位置要避开法兰边的应力集中区域，孔边距离法兰外圆的距离要大于孔径的1.5倍，避免法兰边在孔位处出现强度不足的问题。零件的表面粗糙度也要根据配合位置区分，和壳体配合的圆柱面、和壳体贴合的法兰端面粗糙度要达到Ra1.6，保证密封和配合精度，非配合的外表面粗糙度取Ra6.3即可，不需要过高的加工精度，控制加工成本。

实际选型应用的时候，要先确认壳体的开口尺寸、安装孔的分布圆直径、内部需要避让的结构尺寸，再匹配对应的端盖参数，如果是用于有密封要求的场景，还要在法兰贴合面设计密封槽，安装O型密封圈，密封槽的尺寸要根据所选密封圈的线径来设计，保证压缩量在合理范围内，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现泄漏问题。这类零件的材质通常根据使用环境选择，常规工况用压铸铝合金或者普通碳钢即可，重量轻成本低，如果是有防腐要求的工况，可以选用不锈钢或者工程塑料材质，满足不同场景的使用需求。
