带弧形缺口的异形支撑结构练习件

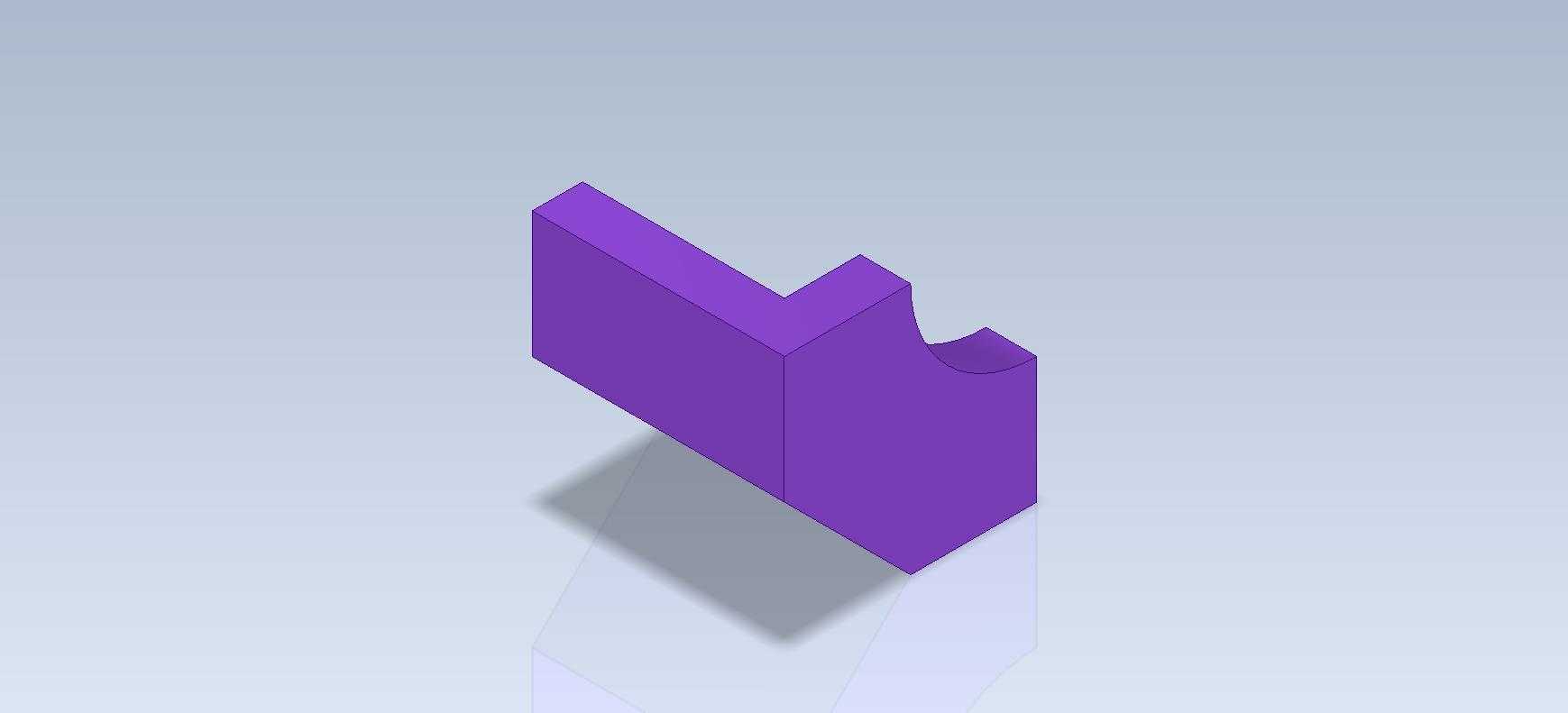

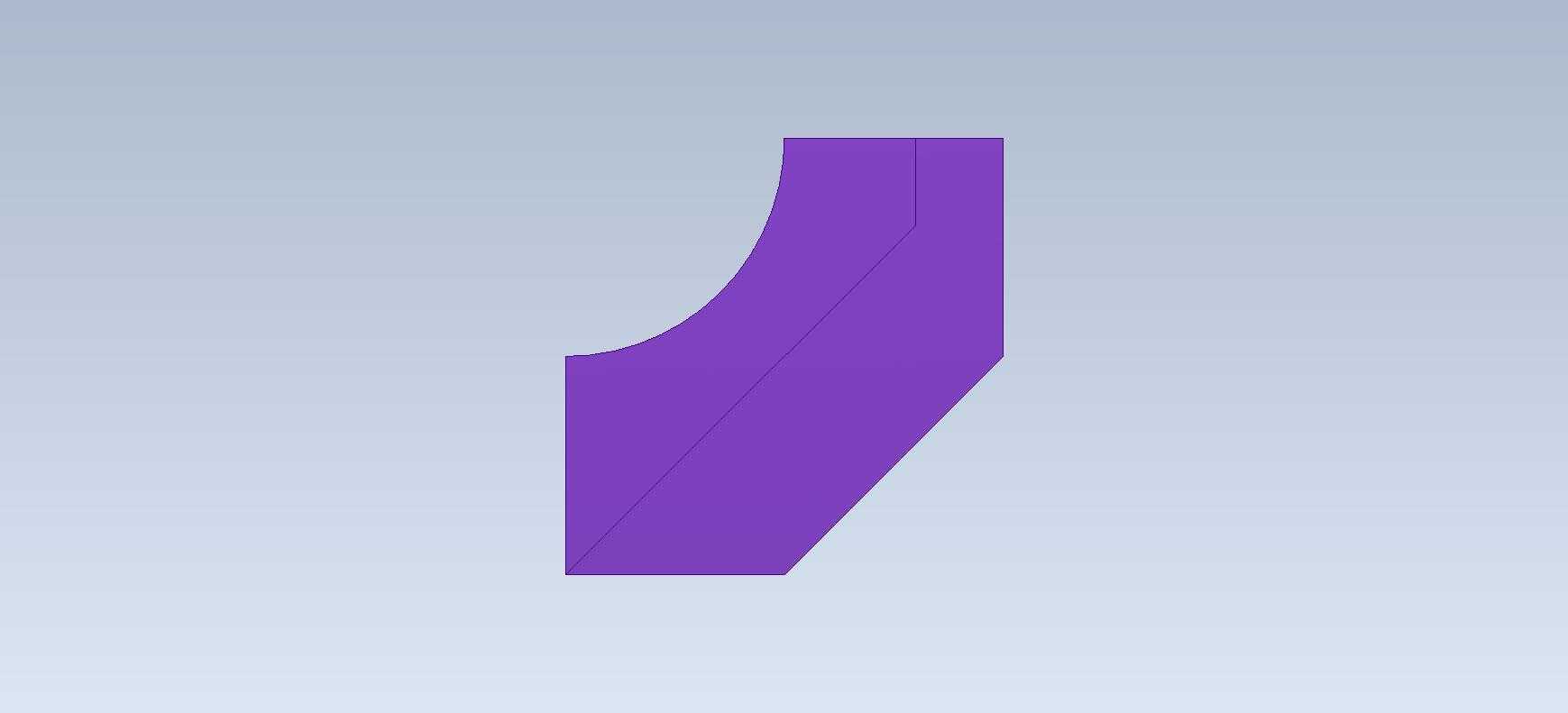

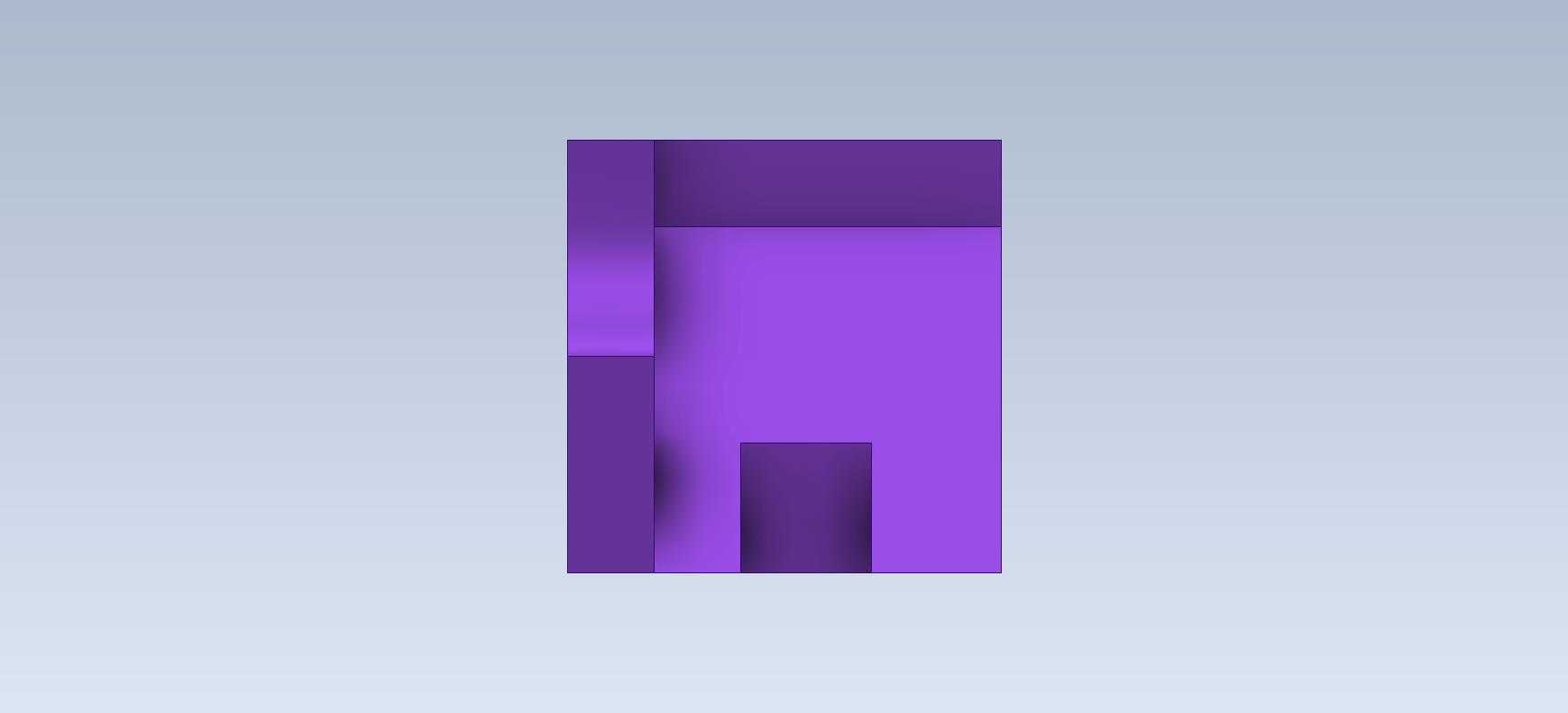

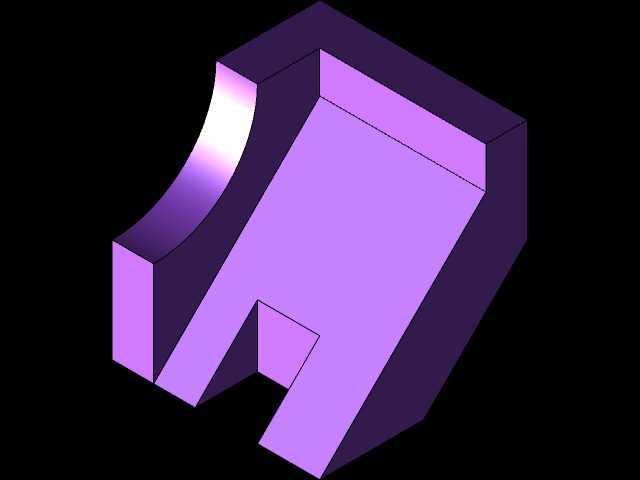

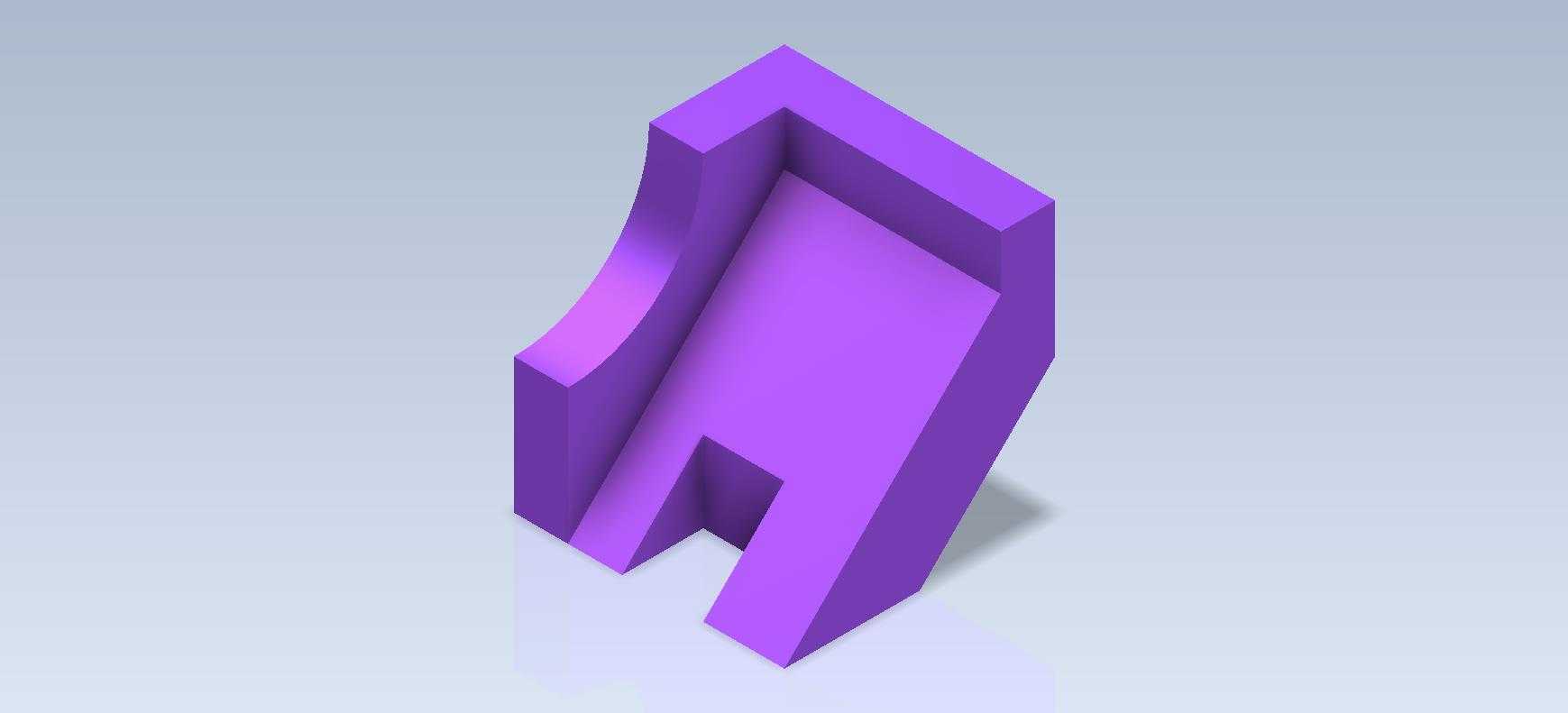

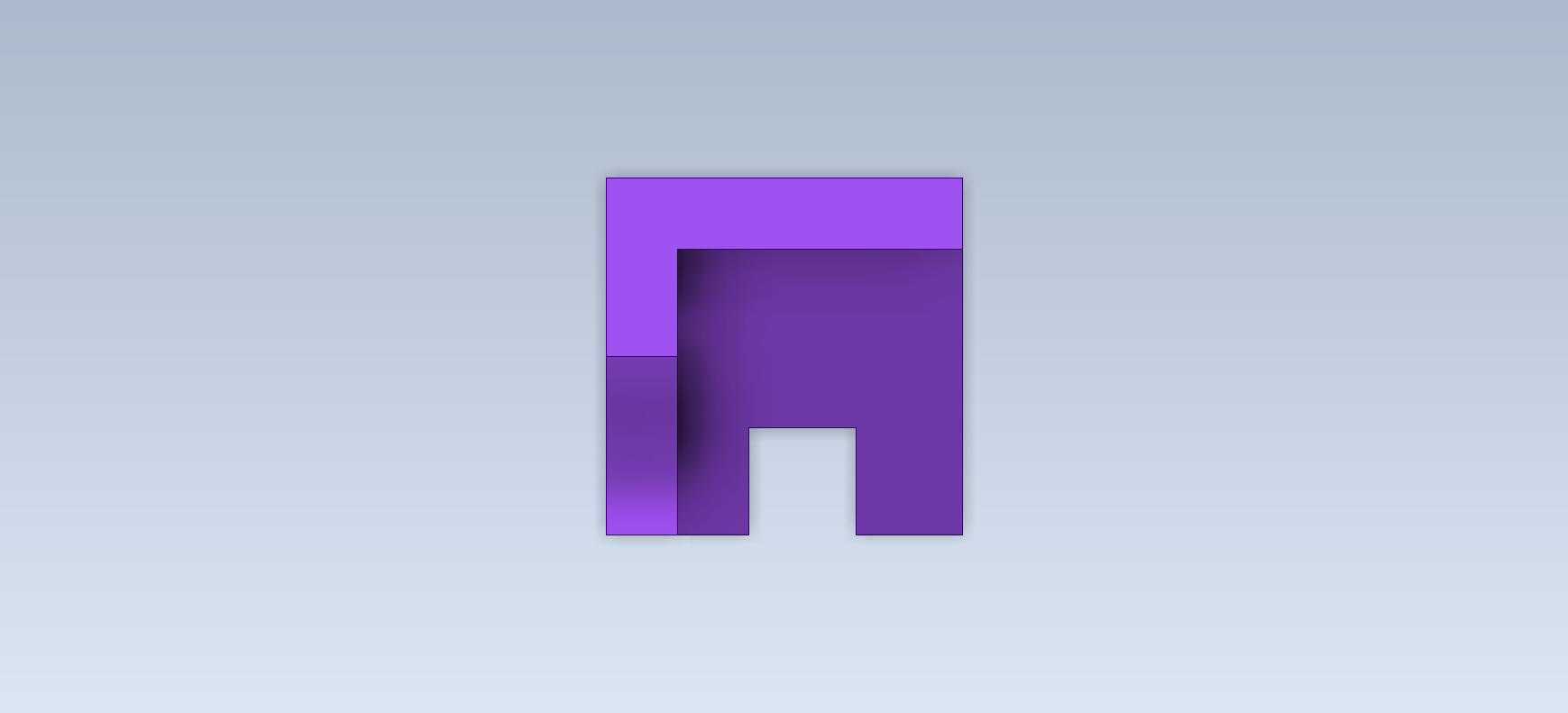

这个异形支撑结构件，最初是作为三维建模进阶练习的载体出现，实际在小型自动化设备的侧边限位、工装夹具的定位挡块场景中都能找到适配的使用空间。从结构功能来看，它的主体是带一定厚度的立板结构，一侧做了内凹的弧形曲面，这个曲面不是随意绘制的装饰造型，而是为了适配圆柱形工件的外轮廓，当工件沿输送线移动到对应工位时，弧形面可以和圆柱面完全贴合，避免硬接触造成的工件表面划伤，同时能限制工件的横向窜动，保证后续加工或者装配工序的定位精度。立板的下端做了两个对称的缺口槽，这个设计是为了匹配安装工位上的定位凸台，安装时不需要额外做打孔攻丝的工序，直接将缺口对准凸台卡入，再通过侧面的紧定螺钉锁紧就能完成固定，相比整块立板的安装方式，这种缺口结构能减少至少三分之一的安装对位时间，在快换工装的设计中这类结构非常常见。

从设计思路层面拆解这个零件，首先要确定的是安装基准面，也就是零件背面的平整立面，这个面是和设备安装板完全贴合的，所有的尺寸标注都要以这个面为基准，避免基准转换带来的加工误差。弧形面的曲率半径需要和对应适配的工件外径保持一致，建模时要先做相切约束，保证弧形面和两侧的竖直立面平滑过渡，不会出现尖锐的棱边，实际加工时如果是用尼龙或者POM材质加工，平滑过渡的曲面也能减少应力集中，避免零件在频繁的工件碰撞下出现开裂。下端的两个缺口槽，槽宽要比安装凸台的宽度大0.1到0.2毫米的间隙，这个间隙是为了补偿安装板的加工误差，避免因为凸台位置偏差导致零件无法卡入，槽的深度要控制在零件总高度的六分之一左右，太浅会导致卡接不牢，受侧向力时容易脱落，太深则会削弱零件下端的结构强度，长期受力容易出现变形。

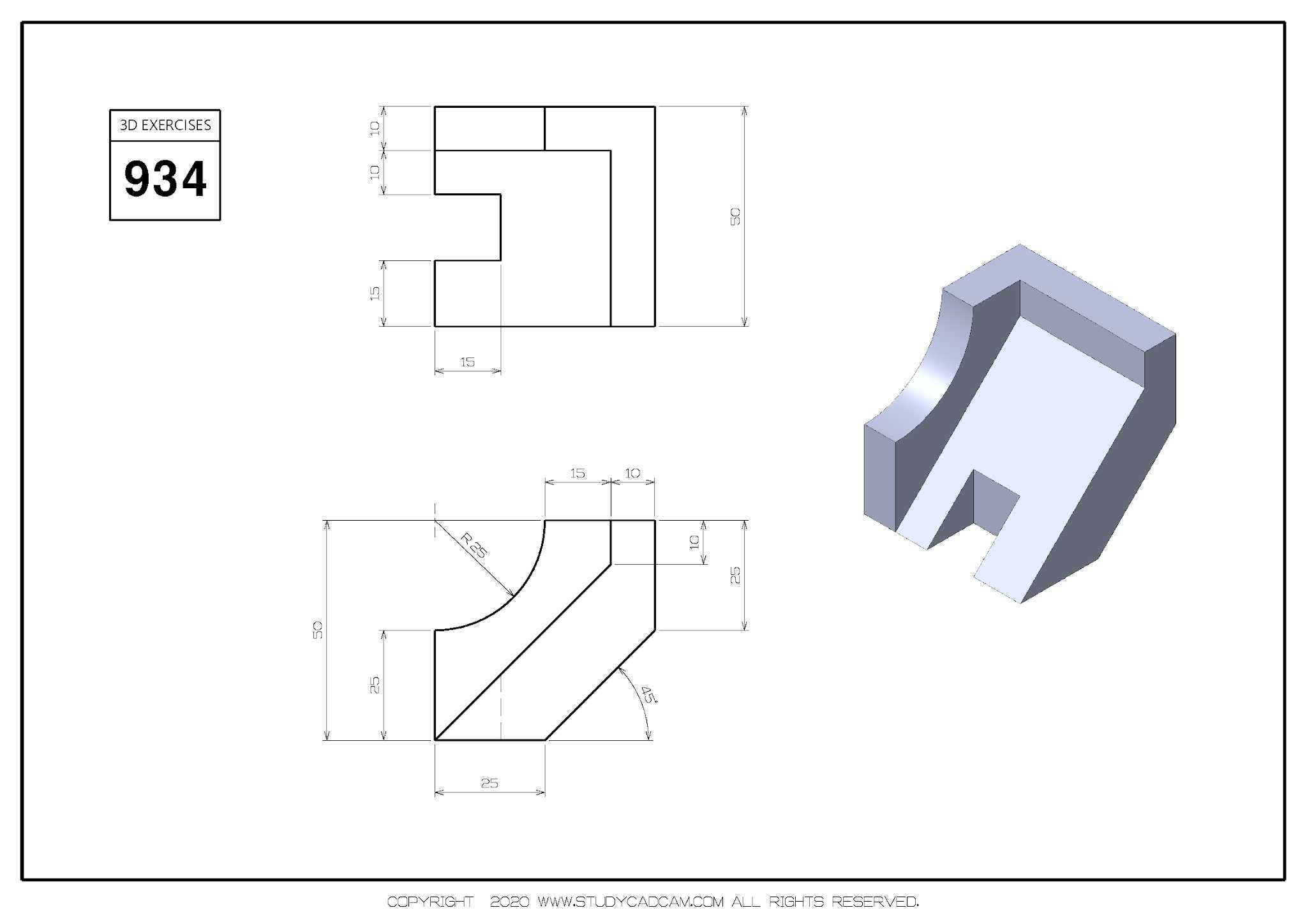

关于外形尺寸和安装边界，这个零件的总高度控制在80毫米左右，总宽度在60毫米上下，整体厚度为20毫米，属于小型的支撑定位件，适配的安装板厚度在10到15毫米之间，安装时需要预留的横向空间不小于70毫米，纵向空间因为弧形面是内凹结构，只需要预留和零件厚度一致的空间即可，不会额外占用工位的有效作业面积。零件的上端做了45度的倒角处理，一方面是去除加工后的毛刺，避免安装时划伤操作人员，另一方面也能在工件下落定位时起到导向作用，即使工件位置有小幅偏移，也能顺着倒角滑入到弧形定位面中。在建模过程中，这个零件重点练习的是拉伸、切除、倒圆角、曲面相切约束这些基础命令的组合使用，看似简单的造型，其实涵盖了机械结构设计中最常用的几个设计要素：基准选择、间隙配合、应力规避、安装便利性，很多刚接触三维建模的设计者容易忽略这些实际工程中的细节，只追求造型的相似度，做出来的模型往往无法直接用于实际生产，要么是安装对位困难，要么是受力后容易损坏。

实际应用中，这类支撑件如果用于电子元器件的装配工位，通常会选用电木材质加工，绝缘性能好，不会对电路板造成静电损伤；如果用于普通的五金工件定位，选用45号钢做表面发黑处理即可，耐磨性好，成本也较低；如果是用于有防刮要求的塑胶工件工位，则会选用POM或者尼龙材质，自身有一定的润滑性，和工件接触时不会留下划痕。建模时还要考虑加工的工艺性，所有的内圆角半径不能小于加工刀具的最小半径，否则加工时需要换更小的刀具，会增加加工成本和时间，这个零件的内圆角统一设置为R3，适配最常用的6毫米立铣刀，一次走刀就能完成加工，不需要额外换刀。零件背面的安装基准面要保证平面度在0.05毫米以内，否则安装后零件会出现倾斜，导致定位面和工件无法完全贴合，影响定位精度，建模时不需要额外标注这个平面度要求，但是在出工程图的时候必须把这个形位公差加上，这也是很多新手容易遗漏的点，只标注外形尺寸，忽略形位公差，导致加工出来的零件不符合使用要求。
