轴承座支撑结构三维建模练习作品

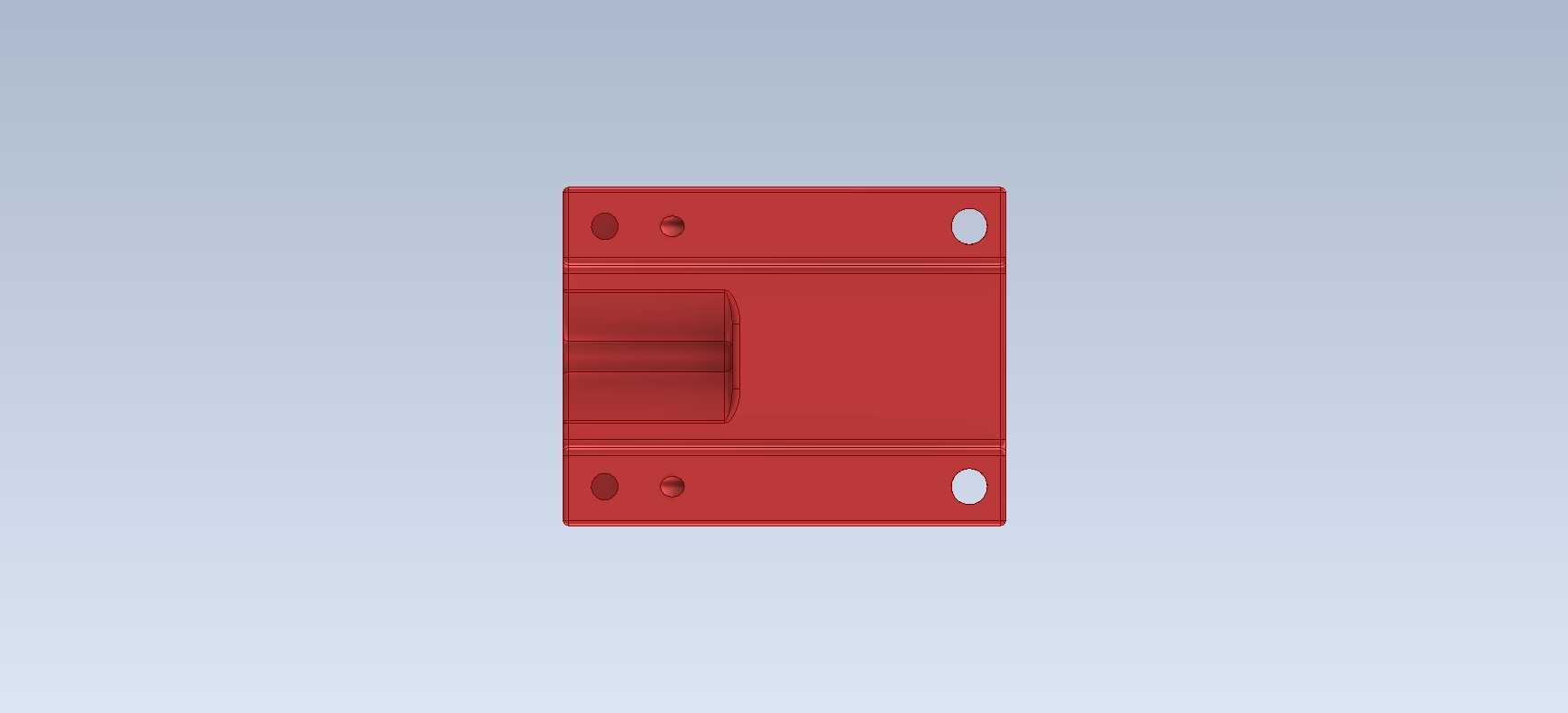

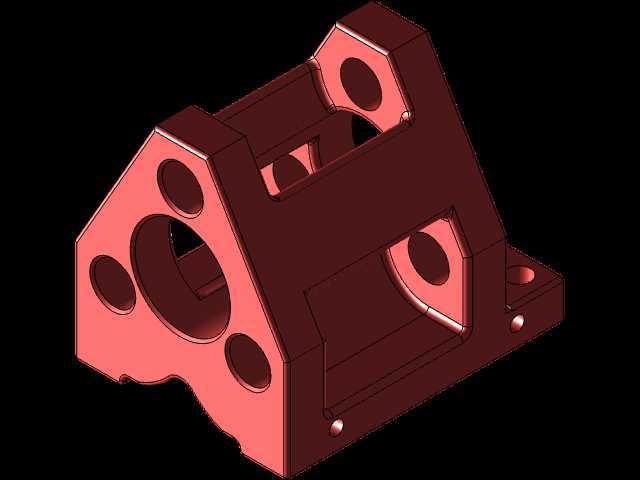

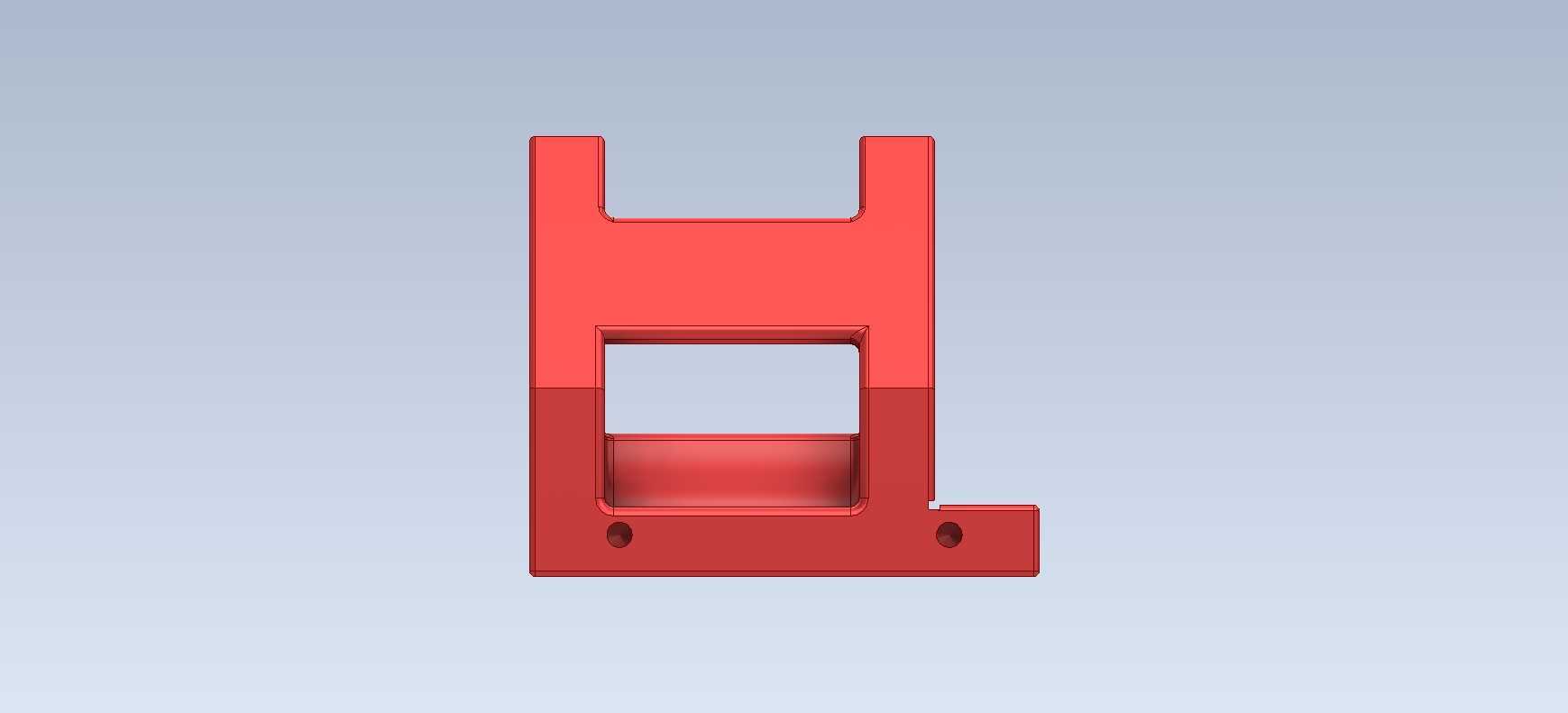

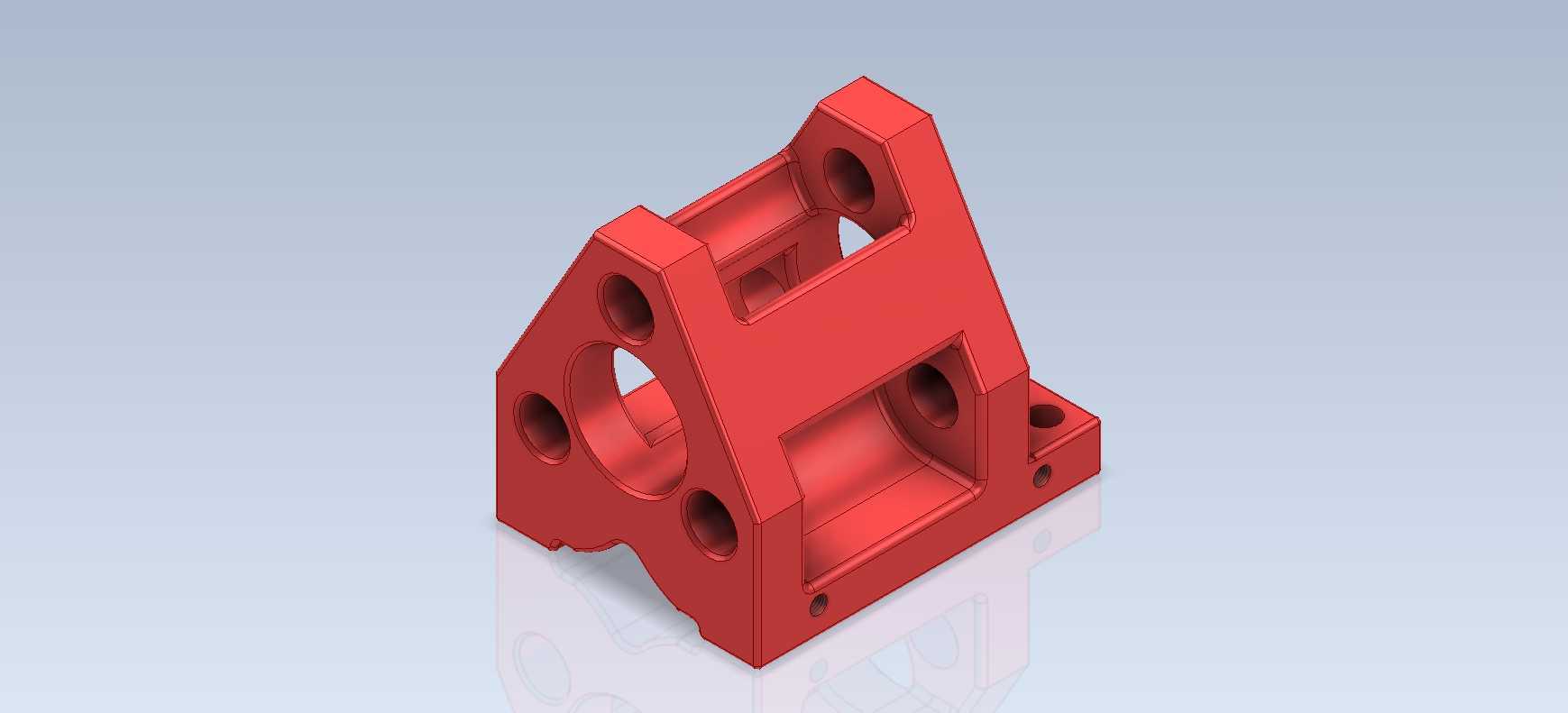

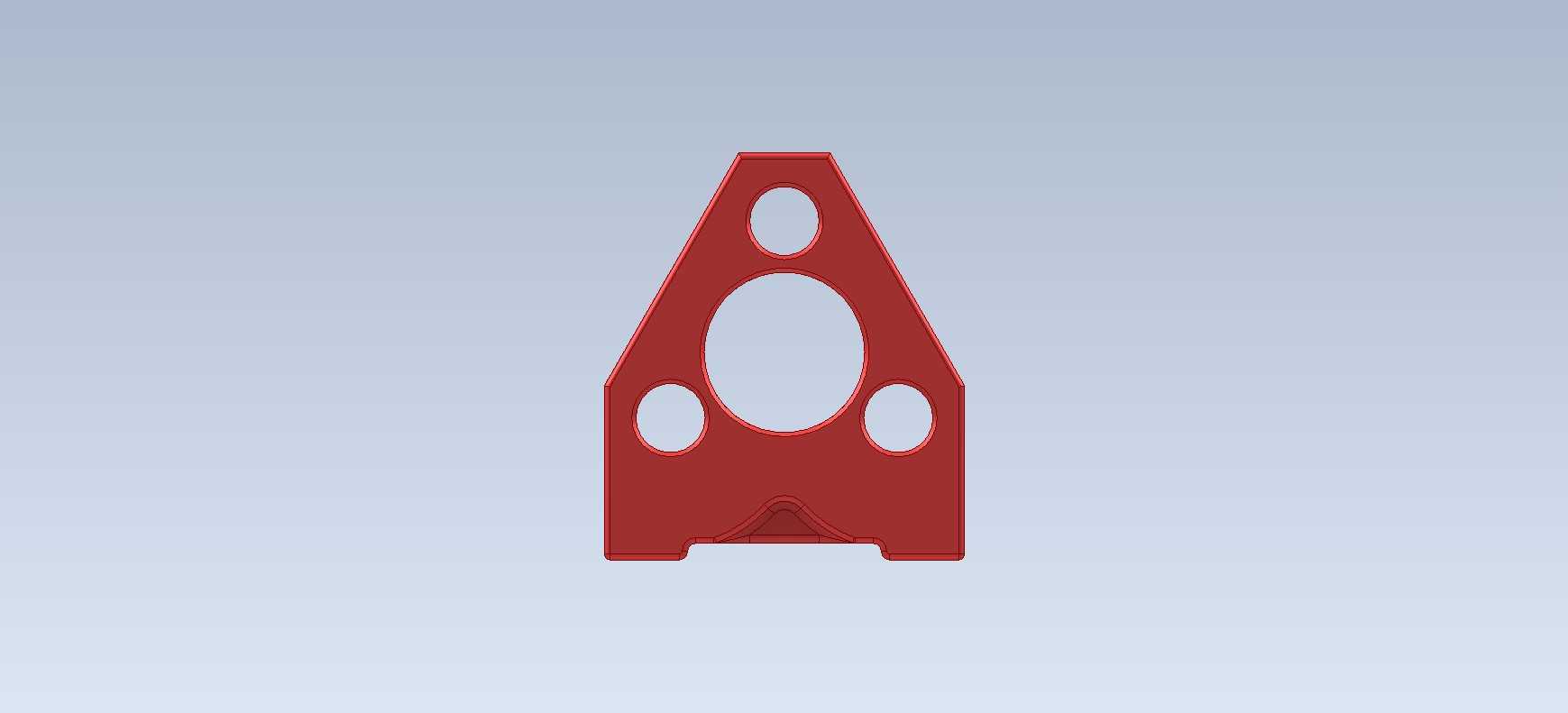

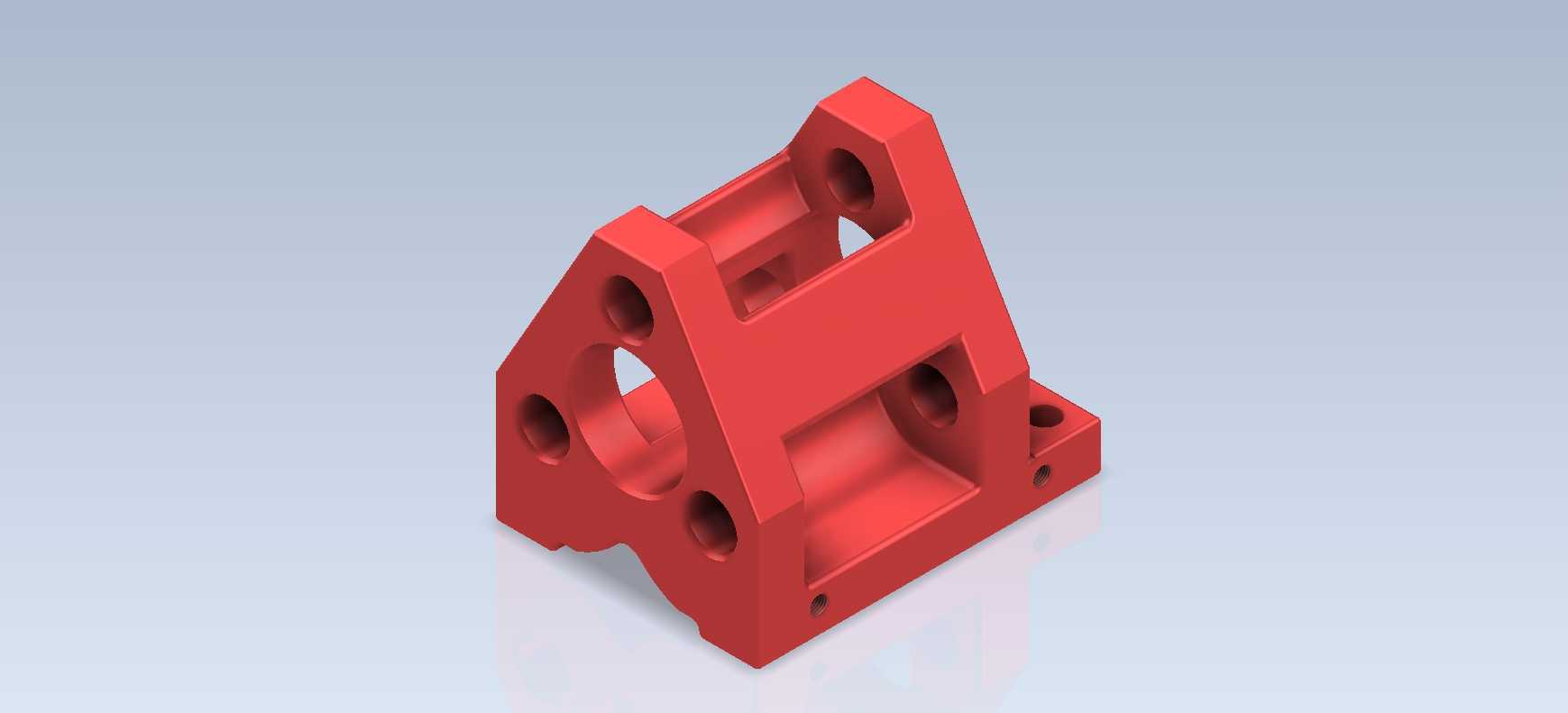

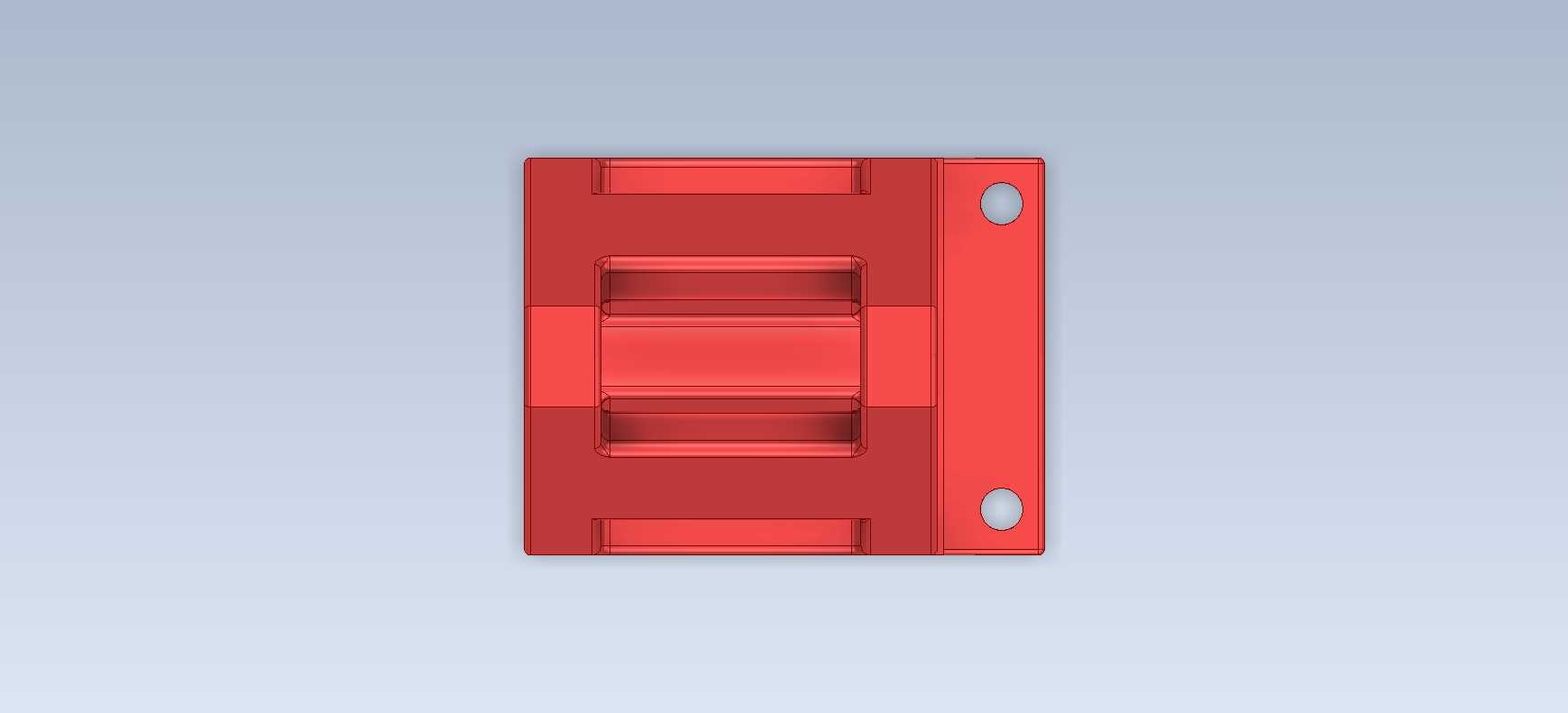

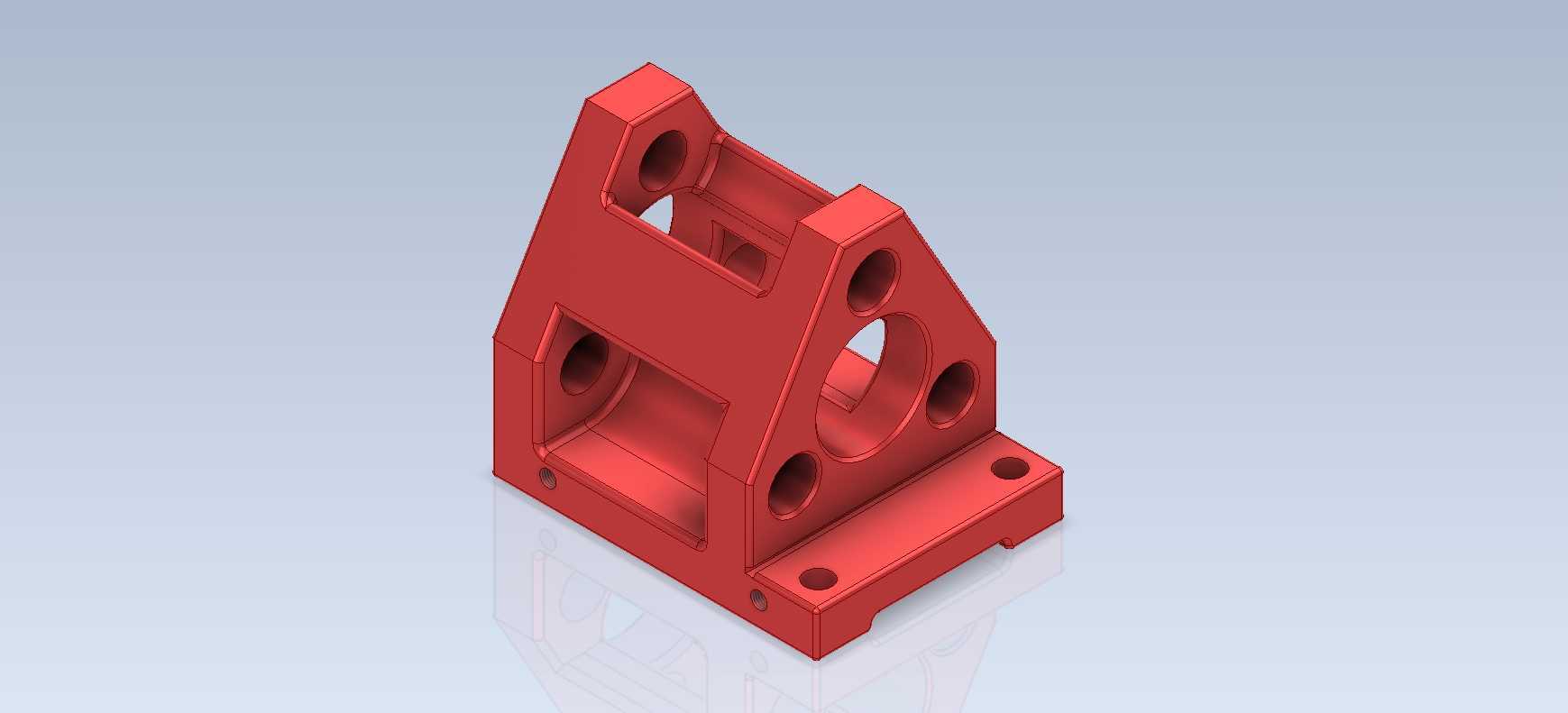

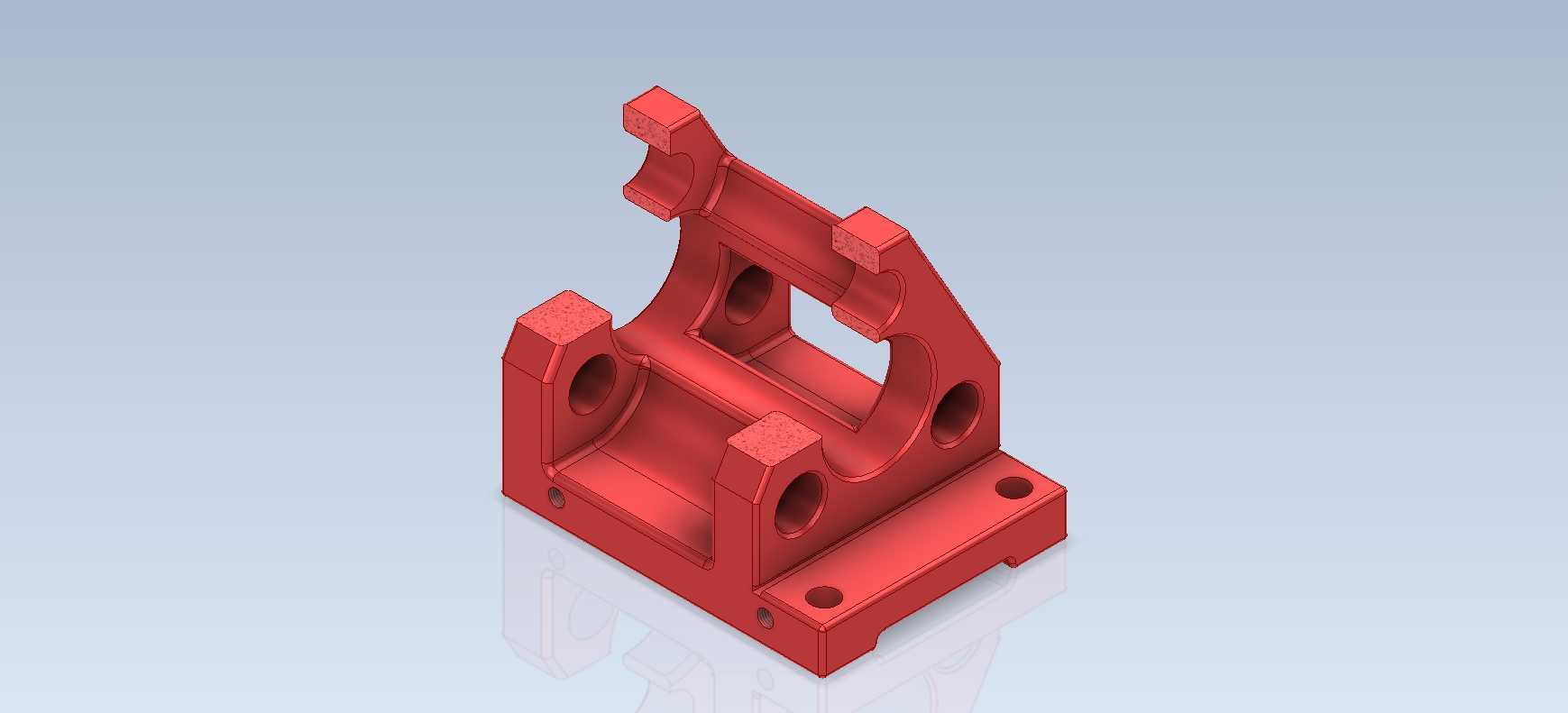

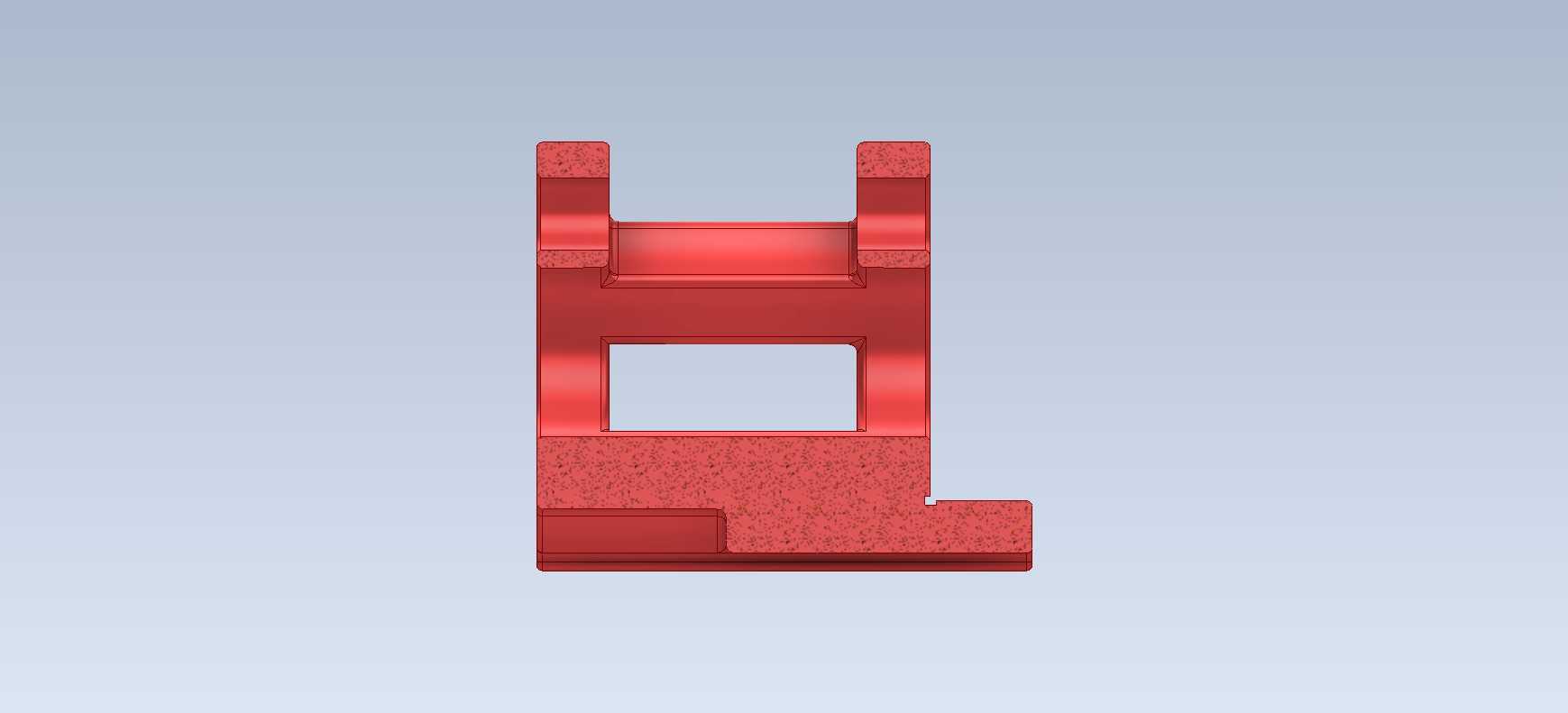

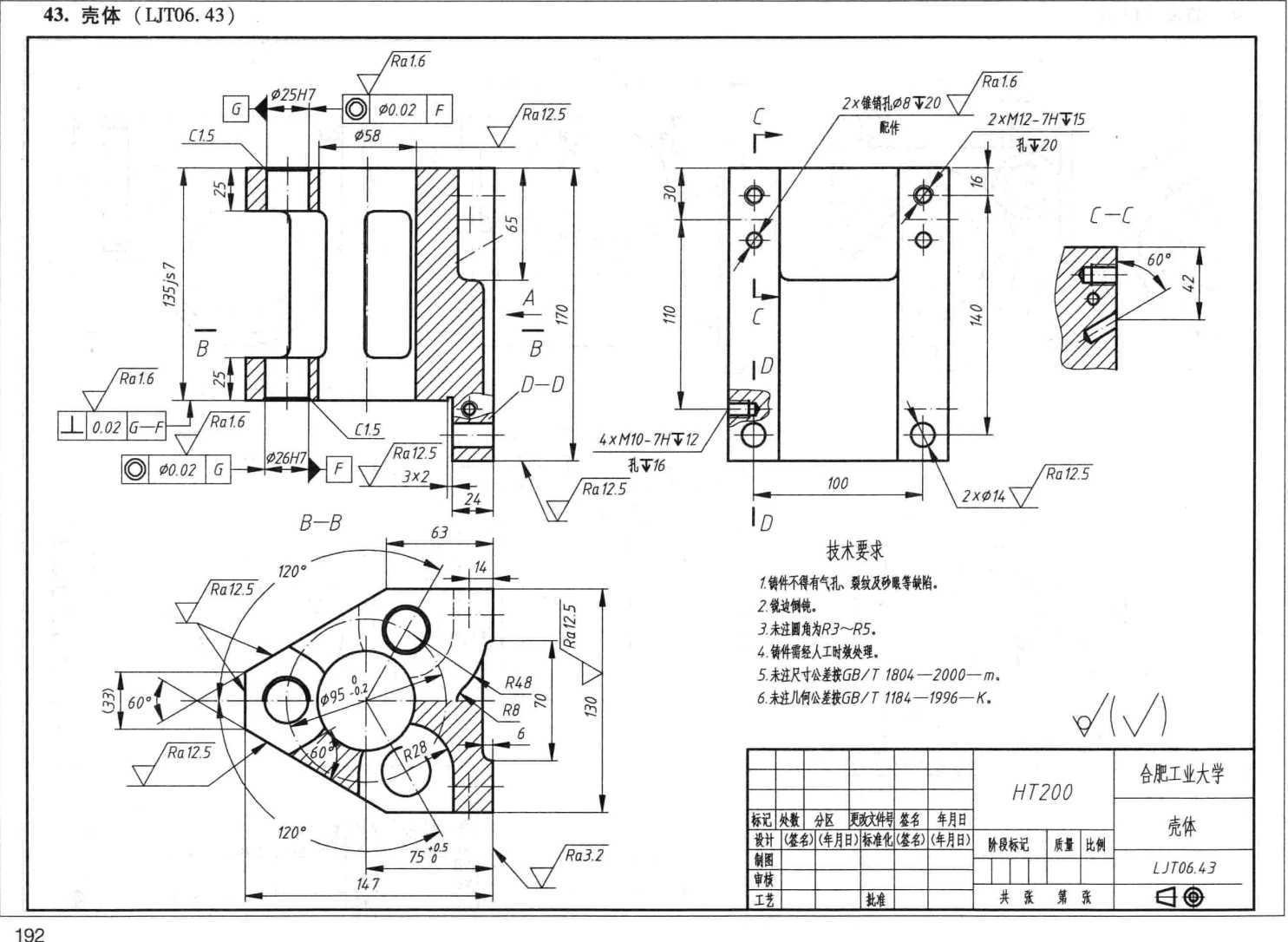

　　从结构功能来看，该轴承座采用一体化铸造型坯体的设计思路，主体承载区域做了加厚处理，中部的大直径通孔为轴承安装位，孔壁预留的环形槽可用于安装孔用弹性挡圈，实现轴承外圈的轴向定位，避免轴系在启停、正反转切换过程中出现轴承窜动的问题。座体侧面分布的多个不同直径的通孔，分别承担不同的功能：部分通孔为润滑油道预留孔，可在装配后接入润滑管路，为轴承滚动体提供持续的润滑介质供给，降低长期运行的磨损速率；部分通孔为装配工艺孔，方便加工过程中的装夹定位，也可作为检修时的顶出孔，便于轴承的拆卸更换；底部带安装孔的凸缘结构为整个座体的安装基准面，凸缘面做了铣平加工处理，保证安装时与设备安装基面的贴合度，四个沉头安装孔可适配内六角圆柱头螺钉，将座体牢固锁紧在设备机架上，沉头结构可避免螺钉头突出安装面，防止与周边回转零件发生干涉。在常规机械传动系统的布局中，轴类零件的径向支撑是决定整套机构运行稳定性的核心环节，而轴承座作为承接轴承外圈、传递支撑载荷、隔绝运行振动的关键承载构件，其结构设计的合理性直接影响轴系的回转精度、服役寿命与维护便捷性。本次建模的轴承座结构，针对中小型传动设备的安装场景做了适配，可广泛应用于轻工输送线、小型机床进给机构、实验台传动模组、非标自动化设备的动力传输单元中，适配深沟球轴承、角接触球轴承等常用标准轴承的安装定位需求。

　　设计过程中，首先根据目标适配轴承的外径、宽度参数确定主安装孔的尺寸公差，选用H7级基孔制配合，保证轴承外圈安装时的过盈量处于合理区间，既不会因过盈量过大导致轴承外圈变形影响回转精度，也不会因间隙过大出现跑圈问题。座体的支撑肋板采用三角形斜肋布局，在不额外增加整体壁厚的前提下，大幅提升座体的径向承载能力与抗扭刚度，避免轴系承受偏载时座体出现变形开裂的问题。肋板与主体连接处全部做了圆角过渡处理，消除应力集中点，提升铸件的结构强度，也避免加工过程中出现应力变形。

　　安装边界方面，该轴承座的底部安装凸缘为矩形结构，横向与纵向的孔位间距符合常规中小型传动设备的安装孔位通用标准，可直接替换同规格的标准铸造轴承座，无需对原有设备的安装基面做二次加工；座体整体的外轮廓尺寸经过优化，在保证承载能力的前提下尽可能压缩占用空间，适合安装空间局促的非标设备内部布局，座体顶部预留的平面可用于安装轴承端盖或者温度、振动传感器，方便后期对轴承运行状态做在线监测。从实际使用场景来看，这类轴承座在低速、中载的传动场景下适配性极强，比如小型皮带输送机的辊筒支撑、自动化生产线的传动轴定位、教学实验台的传动模组搭建等场景，都可以采用该结构的轴承座做支撑构件。

　　建模过程中对所有的安装孔位、配合面都做了参数化关联，修改主安装孔直径参数时，对应的肋板厚度、凸缘尺寸、安装孔位会自动匹配调整，可快速衍生出适配不同型号轴承的同系列轴承座结构，大幅提升系列化设计的效率。座体的壁厚设计兼顾了铸造工艺要求，整体壁厚均匀，避免出现壁厚突变导致的铸件缩孔、砂眼等缺陷，适合采用砂型铸造或者3D打印快速成型的方式制作样件，样件经过少量机加工即可满足装配精度要求。在装配逻辑上，轴承装入主安装孔后，两侧可加装密封端盖，防止外界粉尘、水汽进入轴承内部，同时避免润滑脂泄漏，适配多粉尘、潮湿的工业现场使用环境。座体侧面的斜向开孔还可作为排油孔，在更换润滑脂时可将废弃的润滑脂排出，无需拆卸整个轴承座即可完成维护操作，降低设备运维的工作量。
