弯柄球头手动操作连杆结构设计

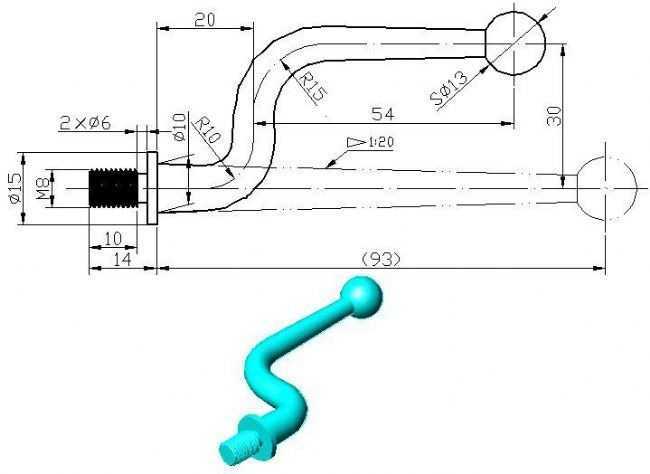

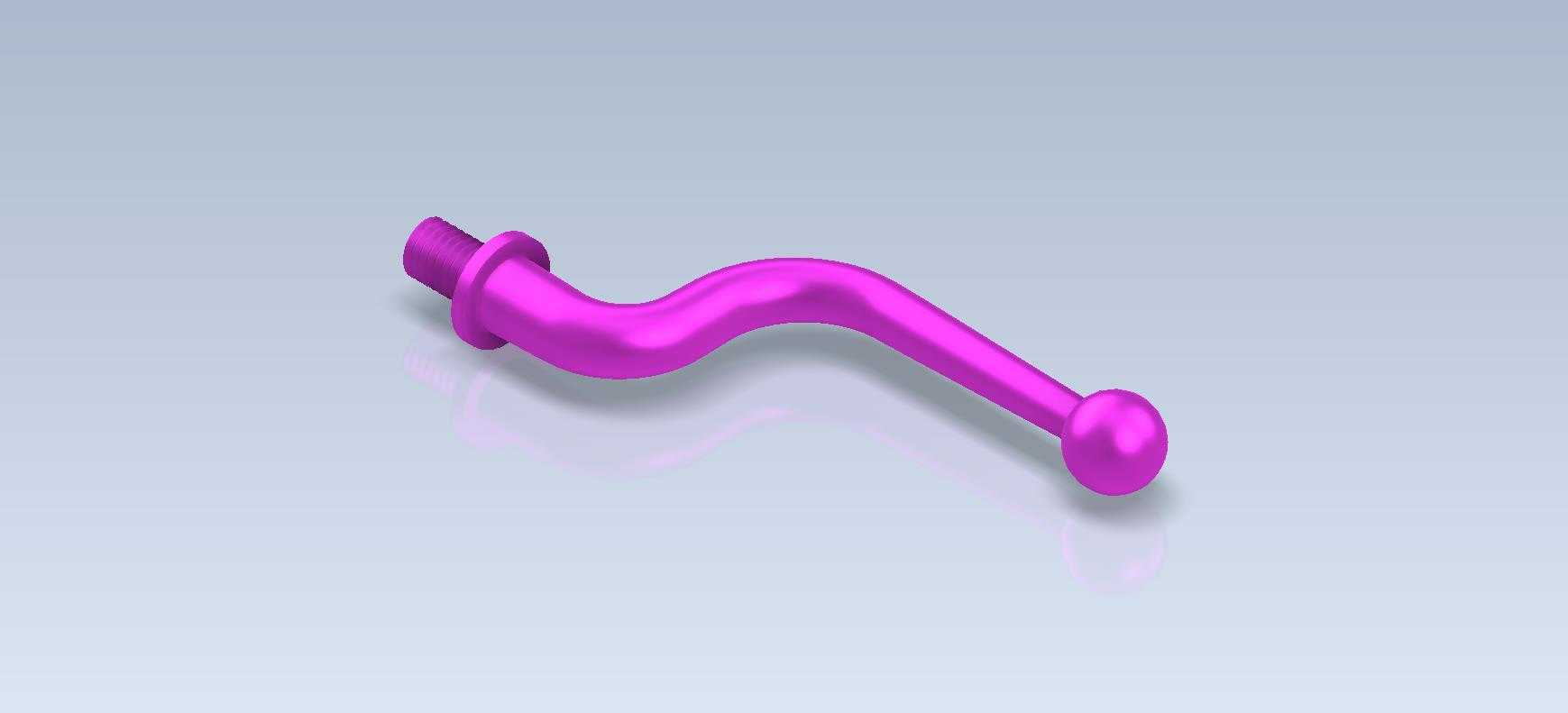

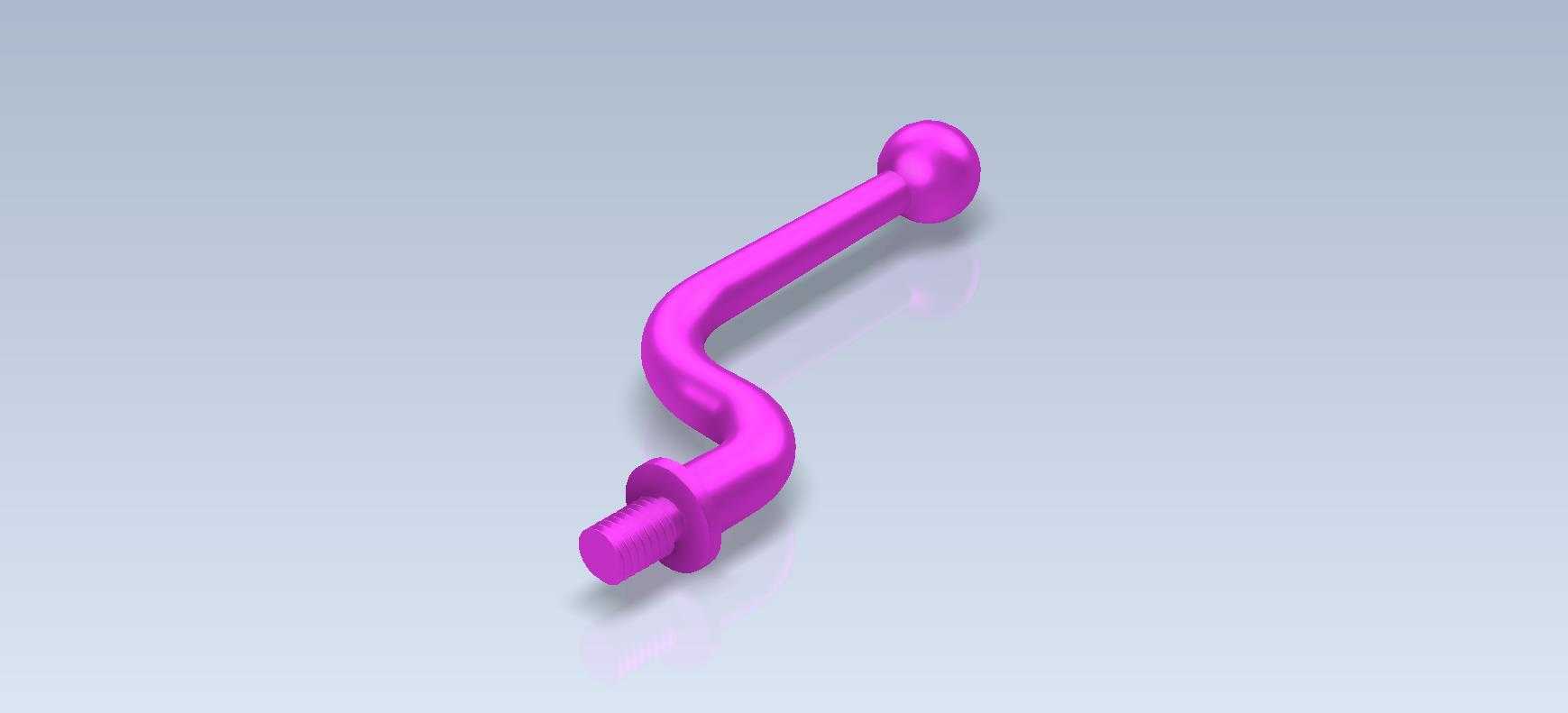

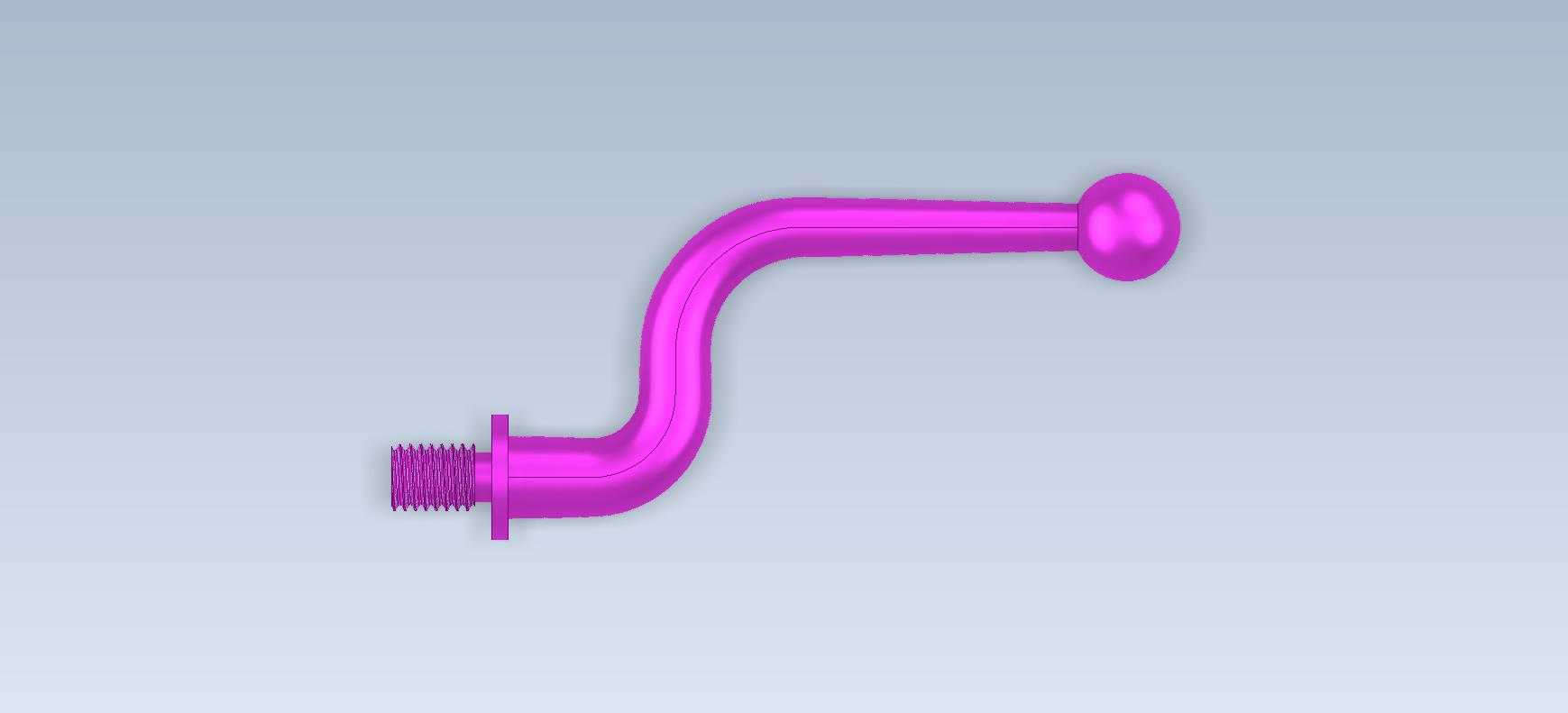

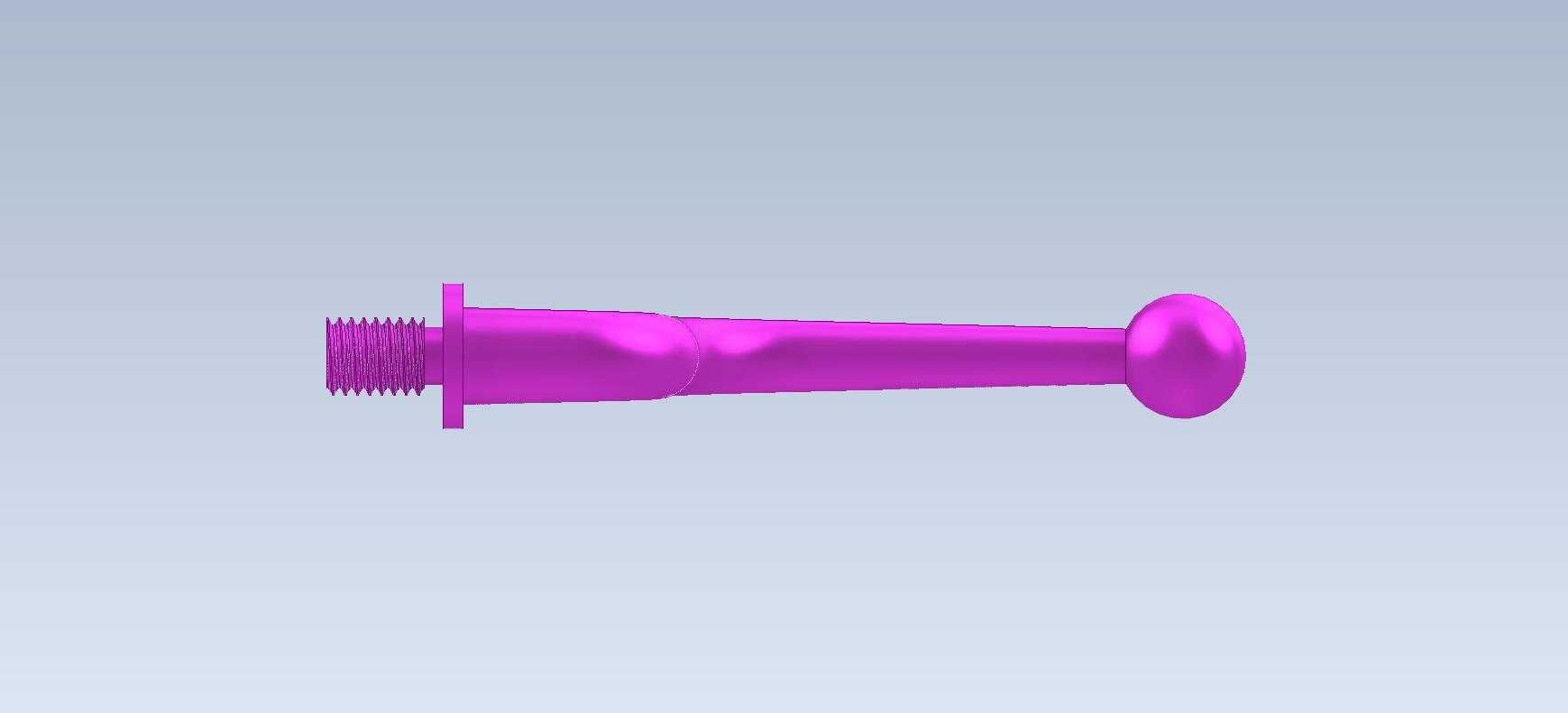

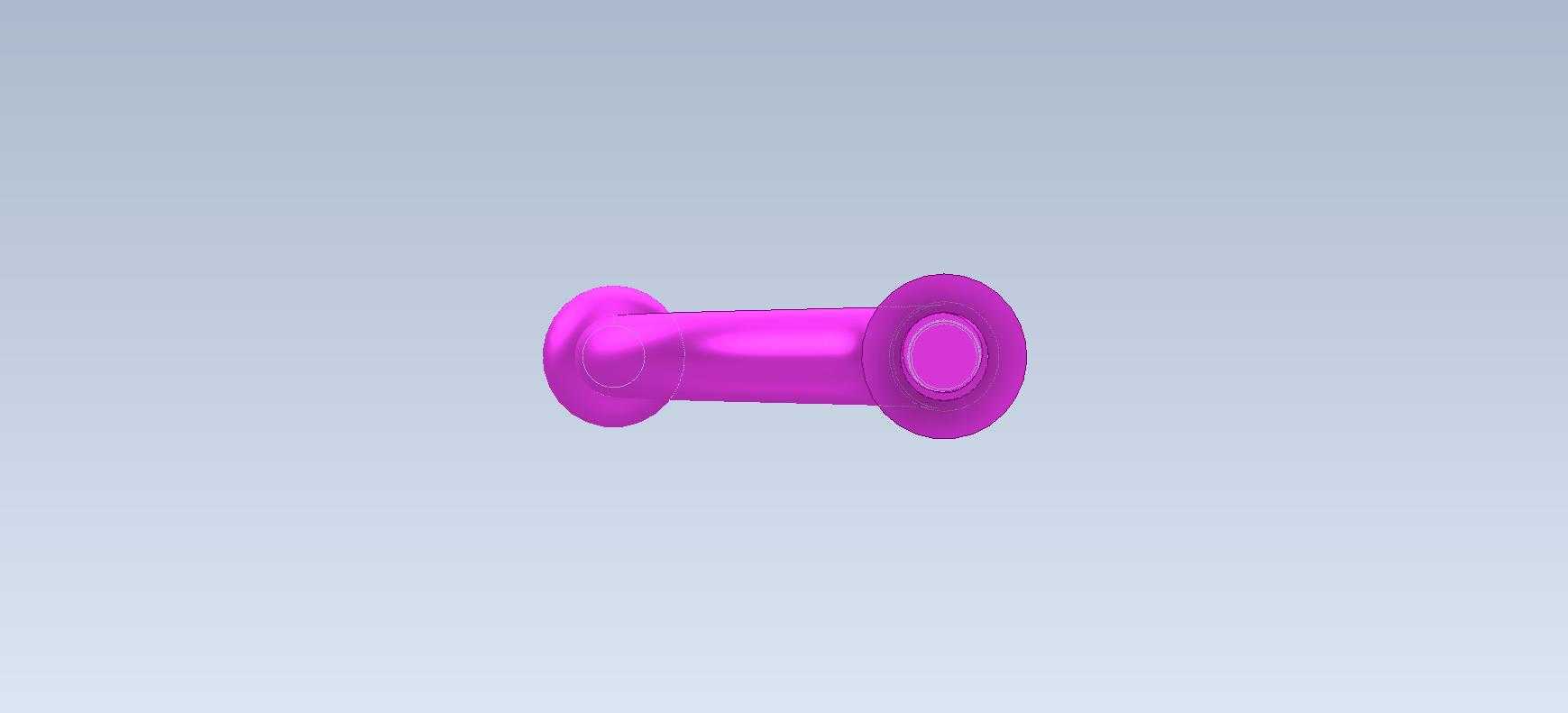

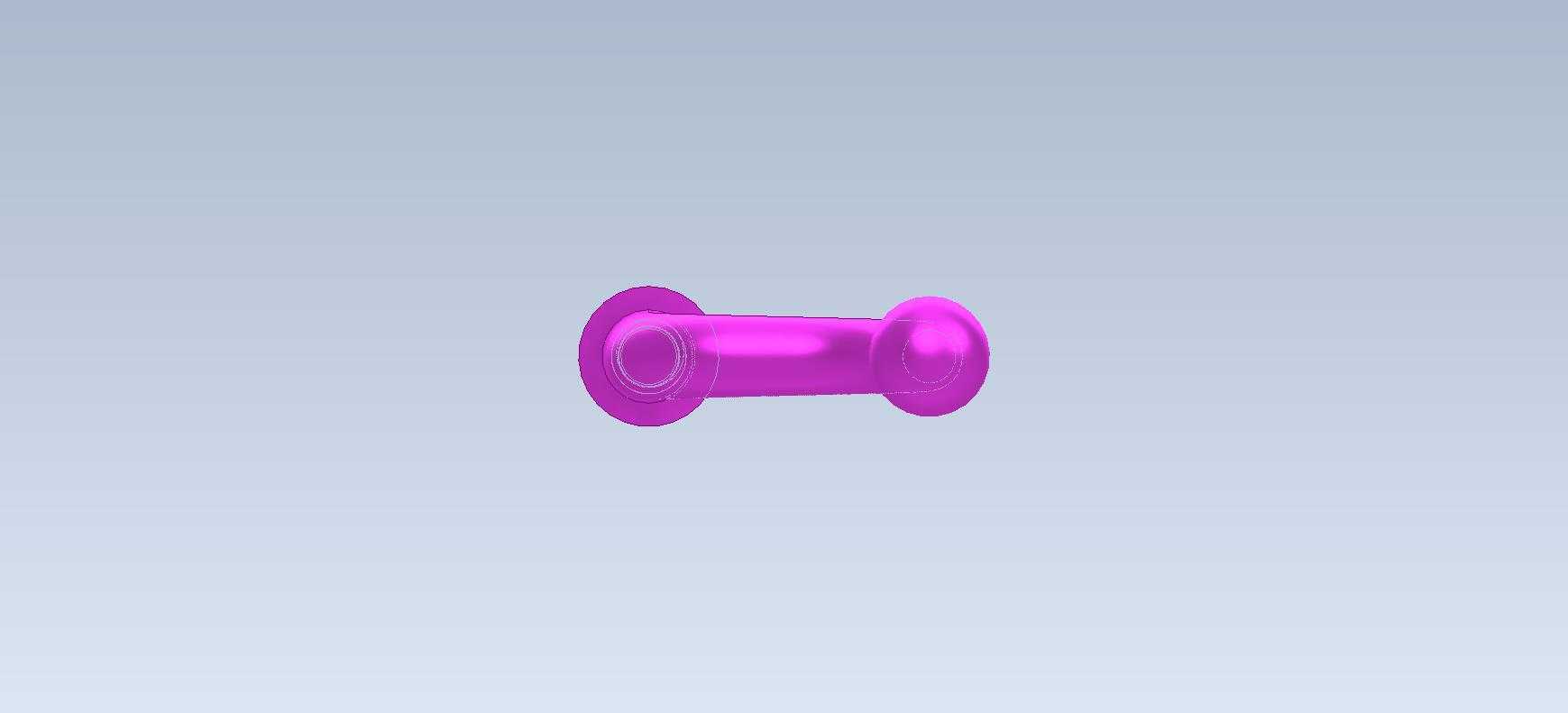

　　这类弯柄球头操作连杆，多应用在小型手动调节机构、工装夹具锁紧单元、低压电气柜操作联锁、小型试验台档位切换模块上，属于手动操作类的传力构件，日常在设备调试、工位快速锁紧、小型机构行程切换场景里承担人手操作力的传递作用，不需要额外配套动力源，完全依靠人工扳动实现机构的位置切换或者锁紧动作。从结构设计逻辑来看，整体采用S型弯柄构型，首先是为了避让操作路径上的周边干涉构件，直柄操作件在很多紧凑安装空间里会被相邻的安装板、接线端子、其他操作旋钮挡住扳动行程，做弯曲构型之后，人手握持的球头端可以偏移出干涉区域，保证整个扳动角度范围内不会和周边构件发生剐蹭，同时弯曲的杆身也能优化传力路径，在人手施加相同握力的情况下，扳动起始端的扭矩输出更平顺，不会出现直柄件常见的发力死点。杆身靠近安装端的位置设计了一体式轴肩法兰，这个结构的作用是在安装时直接抵靠在安装基座的定位面上，不需要额外加装轴套或者限位垫片来控制轴向安装位置，装配时直接将带法兰的一端插入基座的安装孔内，配合端部的销接孔穿入圆柱销或者卡簧就能完成轴向固定，安装边界上，法兰的外径比杆身直径大出40%左右，足够覆盖常规薄板安装基座的孔位公差，即使安装孔存在0.5mm以内的位置偏差，法兰面也能完全贴合基座表面，不会出现局部应力集中的问题。

　　端部的球头结构采用大圆角过渡和杆身连接，没有尖锐棱角，人手握持操作的时候不会硌手，球头的直径按照成年人手指握持的人机工程尺寸设计，刚好能让指腹完全贴合球面，扳动的时候摩擦力足够，不会出现打滑的情况，即使手上沾有少量润滑油或者车间常见的切削液，球面的圆弧接触面也能保证足够的握持摩擦力，不需要额外滚花处理就能满足操作防滑要求。安装端的柱体部分设计了同轴的环形凹槽，这个凹槽是用来配套安装复位扭簧的，在一些需要自动复位的操作场景里，扭簧可以直接卡入这个凹槽定位，不需要额外做扭簧固定座，减少了整个操作单元的零件数量，装配工序也能相应简化。

　　从尺寸适配的角度来说，这类构件的整体长度控制在单手操作的舒适区间内，扳动行程对应的旋转角度通常在30度到90度之间，刚好覆盖大多数小型锁紧机构、档位切换机构的行程需求，杆身的弯曲角度经过受力校核，在人手施加最大常规操作力的情况下，杆身的弯曲变形量控制在0.1mm以内，不会因为长期反复扳动出现塑性变形，球头和杆身的连接位置做了加大圆角处理，避免应力集中导致的断裂问题，长期循环操作的疲劳寿命能满足工业设备常规使用周期的要求。

　　在实际选型应用的时候，需要注意安装基座的厚度要和安装端柱体的长度匹配，保证法兰面完全贴合之后，柱体穿出基座的长度足够安装固定销，同时要核对扳动路径上的周边构件最小间隙，保证整个扳动行程内杆身和周边零件的间隙不小于2mm，避免操作过程中出现磕碰卡滞。这类构件不需要做复杂的表面处理，常规的喷塑或者镀锌处理就能满足车间环境的防锈要求，球头表面可以根据使用场景做抛光处理，提升握持的舒适感，杆身的弯曲部分采用一体成型加工，没有焊接接缝，整体结构强度更高，不会在受力较大的时候出现焊缝断裂的问题。很多初学者在做这类手动操作件建模的时候，容易忽略法兰和杆身的过渡圆角、球头和杆身的连接圆角，导致后续做有限元受力分析的时候出现应力集中的误判，实际加工的时候这些圆角也能减少切削加工的应力残留，提升零件的整体使用寿命。另外在设计安装孔位的时候，要注意安装端的柱体和基座安装孔采用间隙配合，配合间隙控制在0.05mm到0.1mm之间，既保证转动灵活，又不会出现过大的旷量，避免操作的时候出现虚位，影响操作手感的精准度。
