多安装位异形连接支架结构设计

　　这款异形连接支架属于小尺寸结构支撑类五金件，主要应用在紧凑型机电设备内部的元器件固定、小型工装夹具的辅助定位、自动化设备走线与小型功能模块的挂载场景中，在空间局促的设备内腔里，这类异形支架往往比标准直角支架更适配复杂的安装边界，不需要额外增加转接件就能完成不同朝向安装面的连接固定。从结构设计逻辑来看，这款支架采用一体化弯折成型的主体结构，没有拼接焊缝或者额外的紧固件组合，整体刚性表现更好，在长期受振动的设备工况下，不会出现拼接位置松动移位的问题。

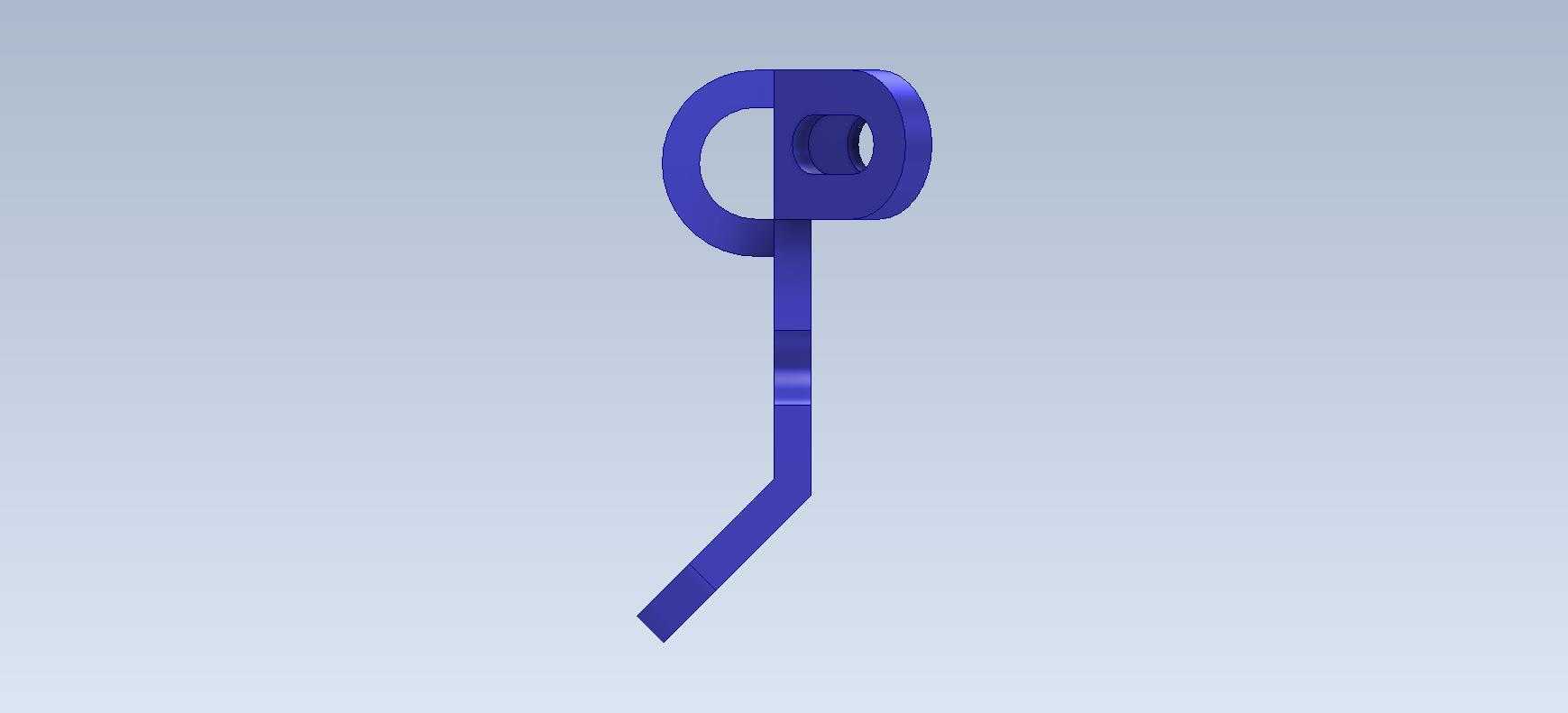

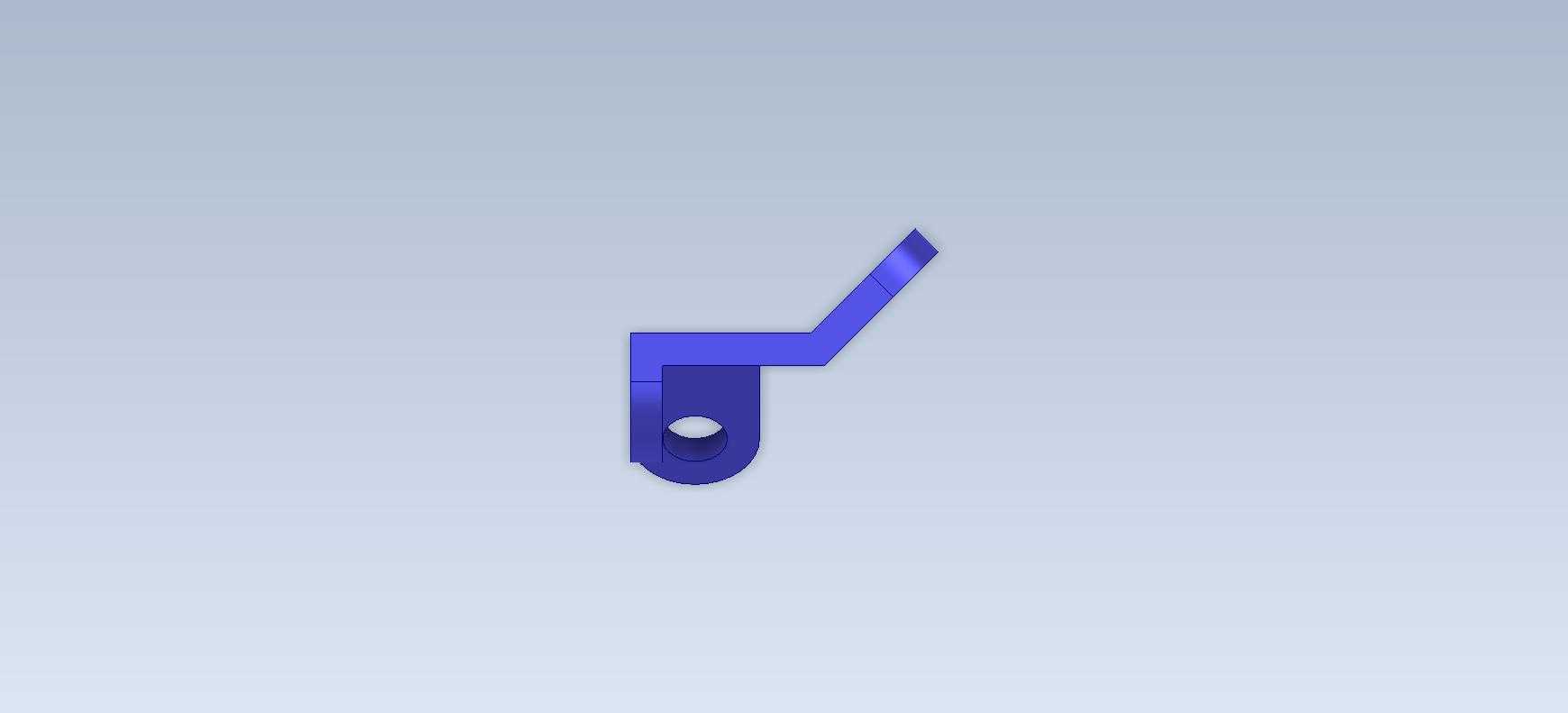

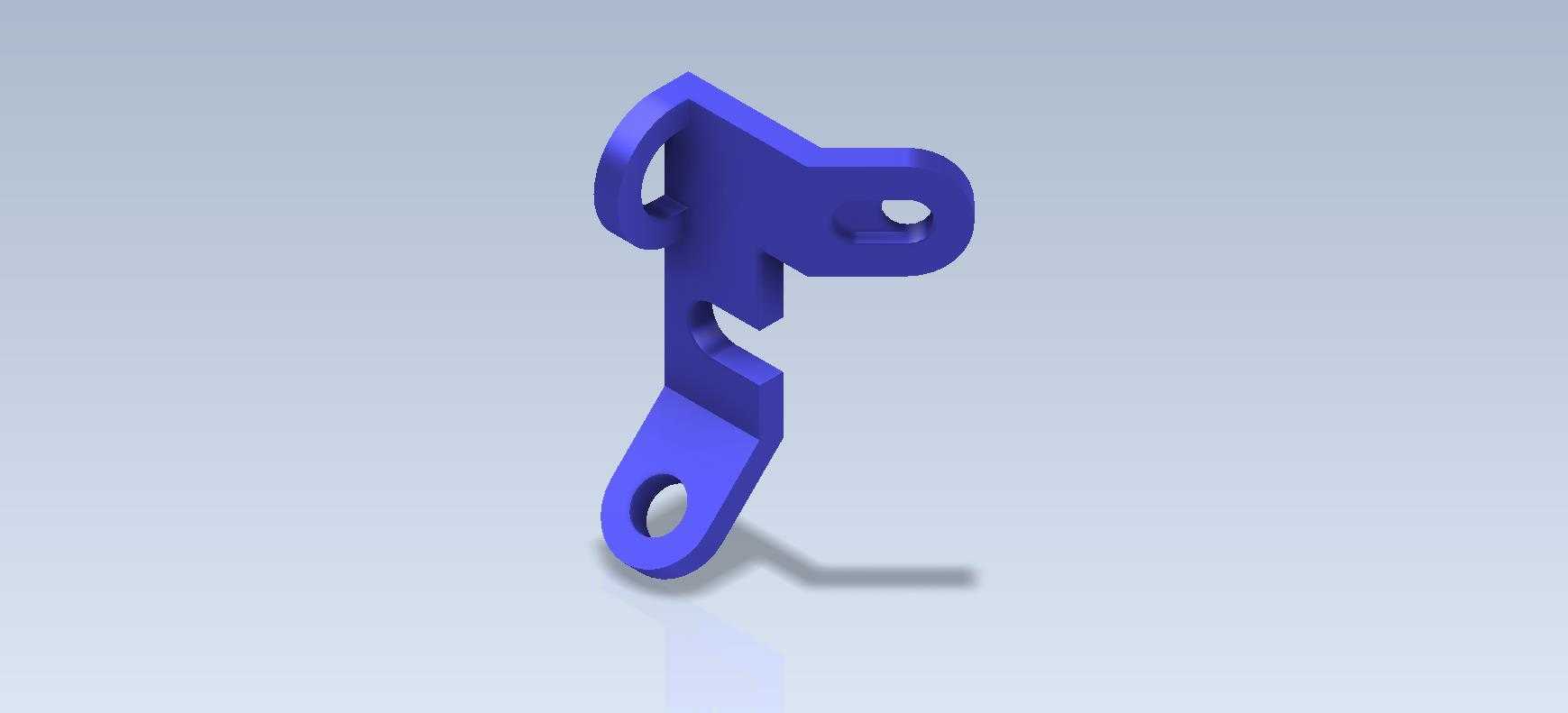

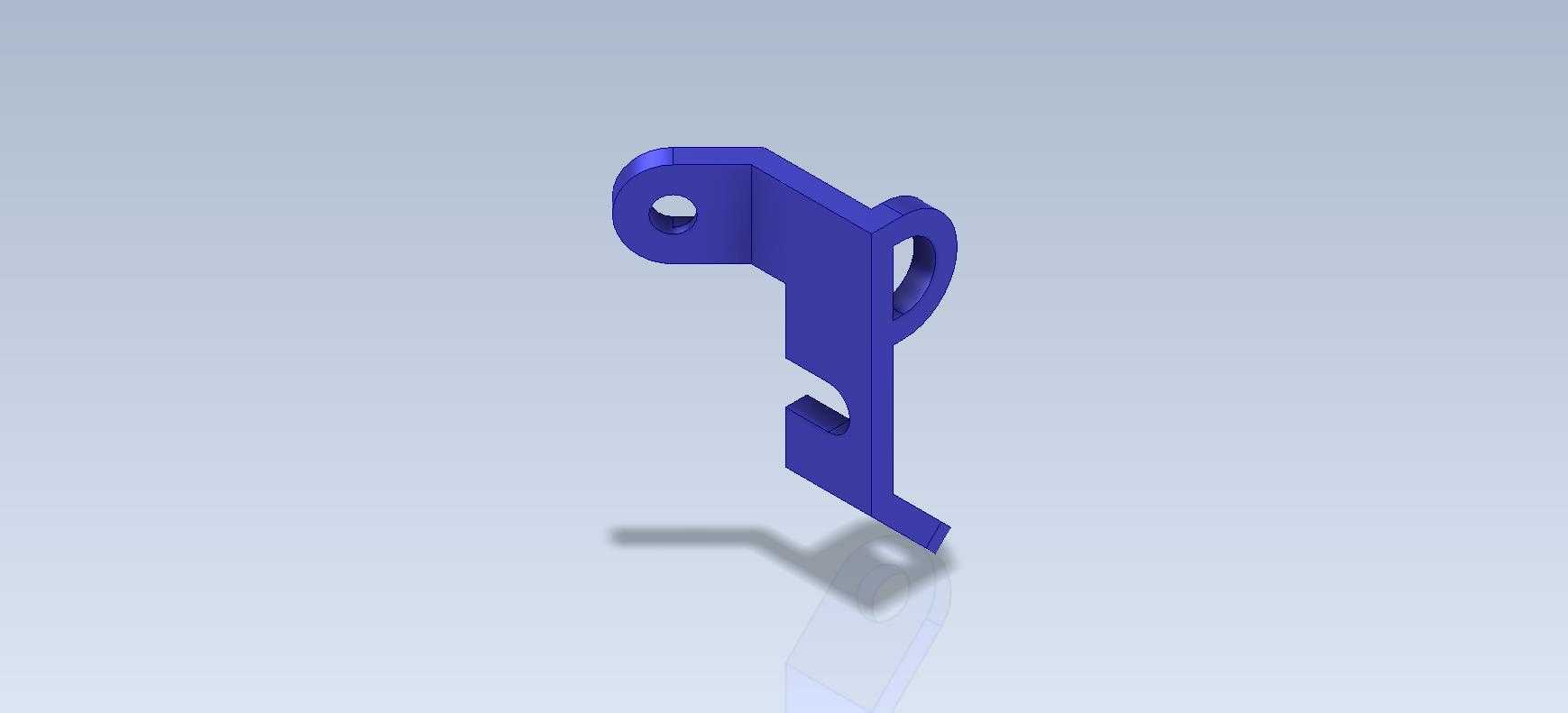

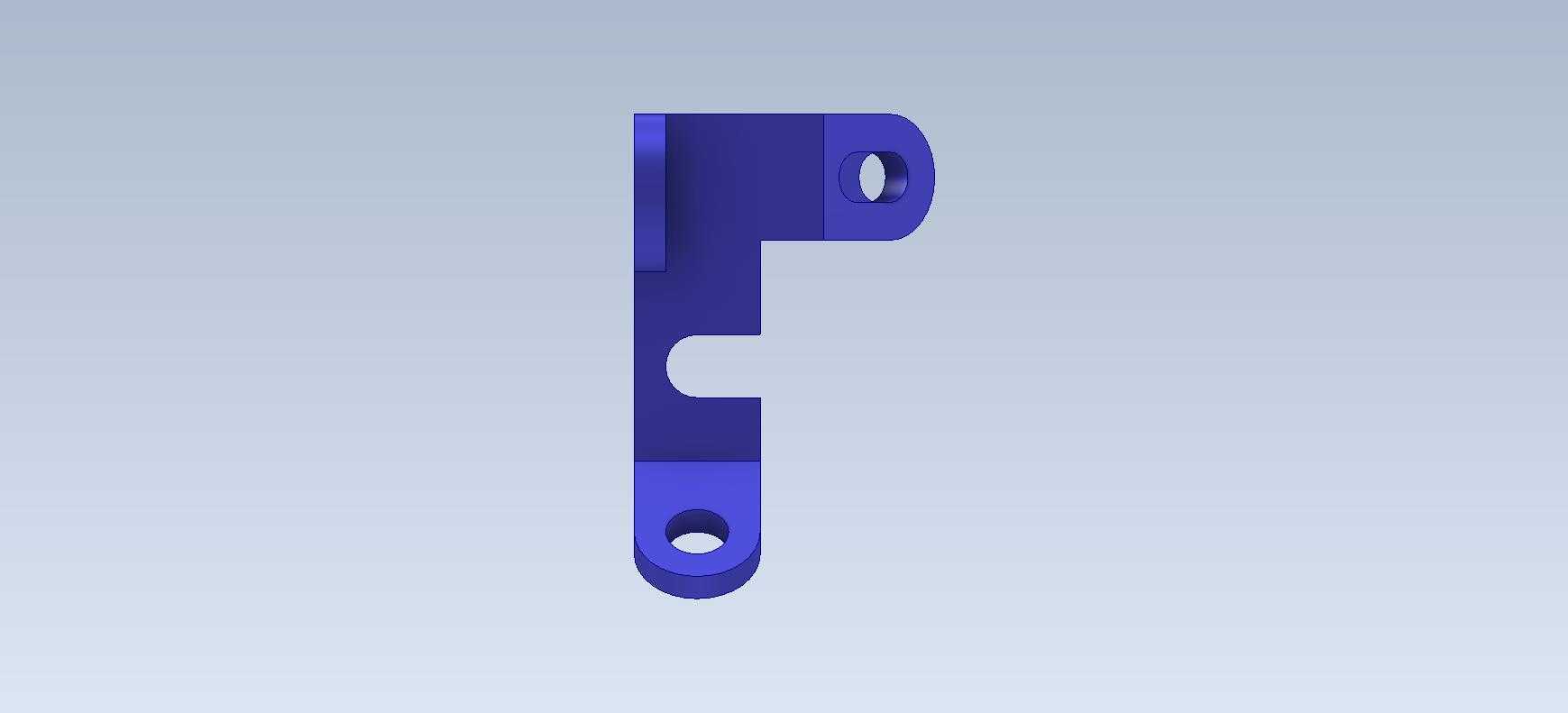

　　支架主体沿纵向延伸，上下两端各设置了一个带通孔的安装耳，上端安装耳为横向延伸的平板结构，通孔为长圆形设计，安装时可以根据实际装配误差调整横向位置，降低对安装孔位加工精度的要求；下端安装耳为与主体呈一定夹角的平板结构，通孔为正圆形，用于确定支架的最终安装定位，两个安装耳的朝向不在同一平面上，刚好适配两个存在空间夹角的安装基面，解决了非平行安装面之间的连接固定需求。支架中段设置了一个侧向开口的卡槽结构，这个卡槽可以直接卡入设备内部的预设凸棱，不需要额外拧紧紧固件就能完成预定位，装配时可以先把支架卡到安装位置，再穿入两端的固定螺丝，大幅降低狭小空间内的装配难度，单人操作也能快速完成安装，不需要额外扶持支架对位。

　　在设计建模过程中，所有弯折位置都做了圆角过渡处理，避免应力集中导致的支架断裂问题，尤其是在设备存在持续振动的工况下，直角弯折位置很容易因为应力累积出现疲劳裂纹，圆角过渡可以把应力分散到更大的区域，提升支架的使用寿命。安装边界方面，这款支架的整体纵向长度控制在小尺寸范围内，横向最大宽度不超过上端安装耳的外沿，侧向突出的卡槽结构厚度较薄，不会占用过多的设备内部空间，安装完成后支架主体与安装基面之间预留了少量间隙，既可以避免安装面不平整导致的支架翘曲问题，也能给走线预留少量空间，部分细导线可以从间隙中穿过，优化设备内部的走线布局。

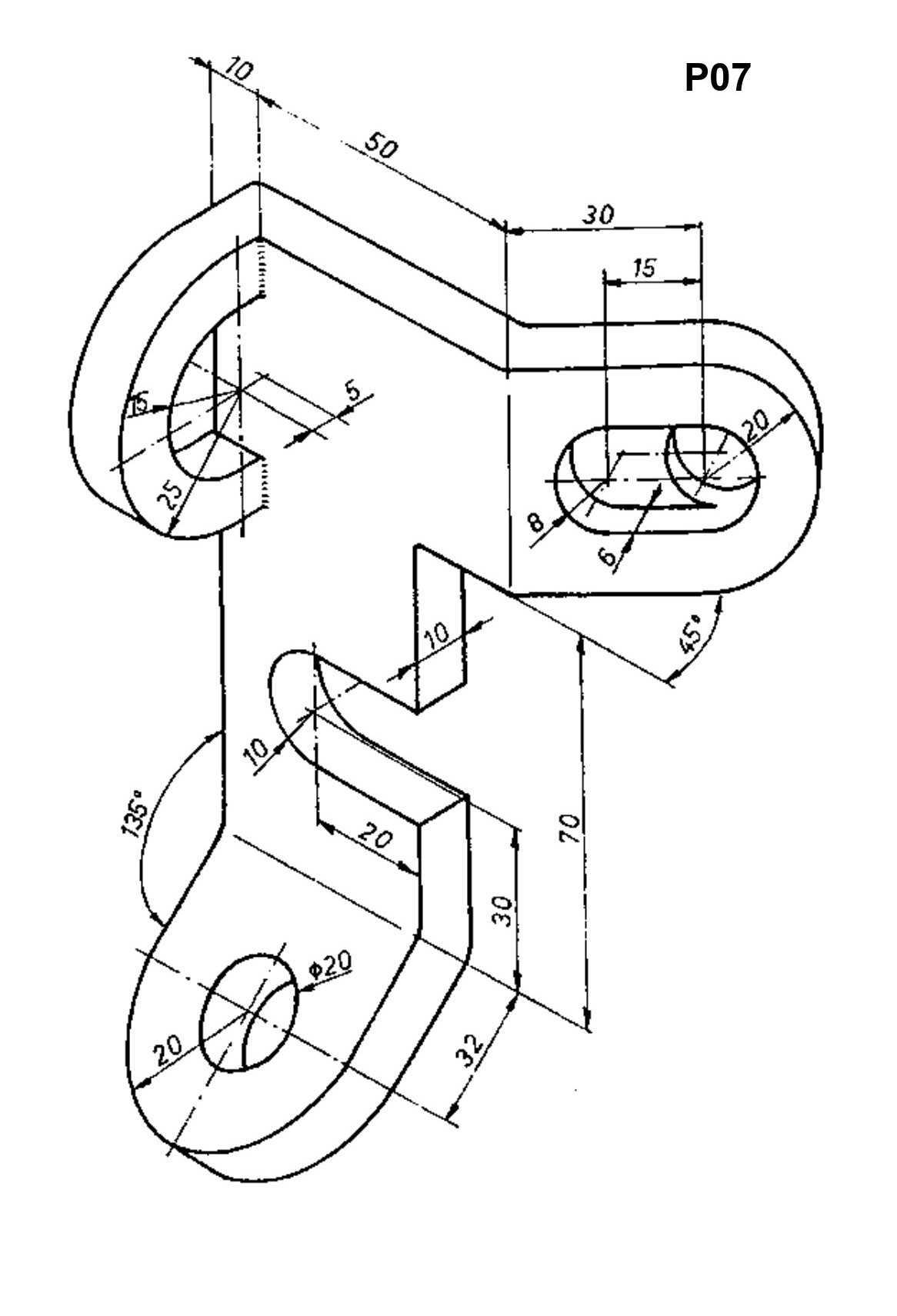

　　从功能特性来看，这款支架除了基础的连接固定作用，中段的卡槽结构还可以起到限位作用，当挂载的小型元器件受到侧向力时，卡槽与设备凸棱的配合可以抵消部分侧向载荷，减少两端安装螺丝的受力，避免螺丝因为长期受剪切力出现断裂的问题。材质选择上这类支架一般采用铝合金或者工程塑料制作，铝合金版本适合有一定强度要求、设备内部温度较高的工况，工程塑料版本适合对绝缘有要求、载荷较小的电气设备内部安装场景，两种材质都可以通过一体成型工艺加工，量产成本较低，适合批量配套使用。在实际建模练习过程中，这类异形支架的建模重点在于空间角度的精准控制，两个安装耳的空间夹角、卡槽的开口尺寸与位置、各个安装孔的同轴度都需要严格匹配安装需求，建模时需要先确定各个安装基准面的空间位置，再通过拉伸、切除、圆角等特征逐步完成主体结构，最后验证安装过程中是否存在干涉问题，确保支架可以顺利装配到对应位置，不会和周边的其他元器件产生空间冲突。
