带侧通接口法兰式管路转接接头结构

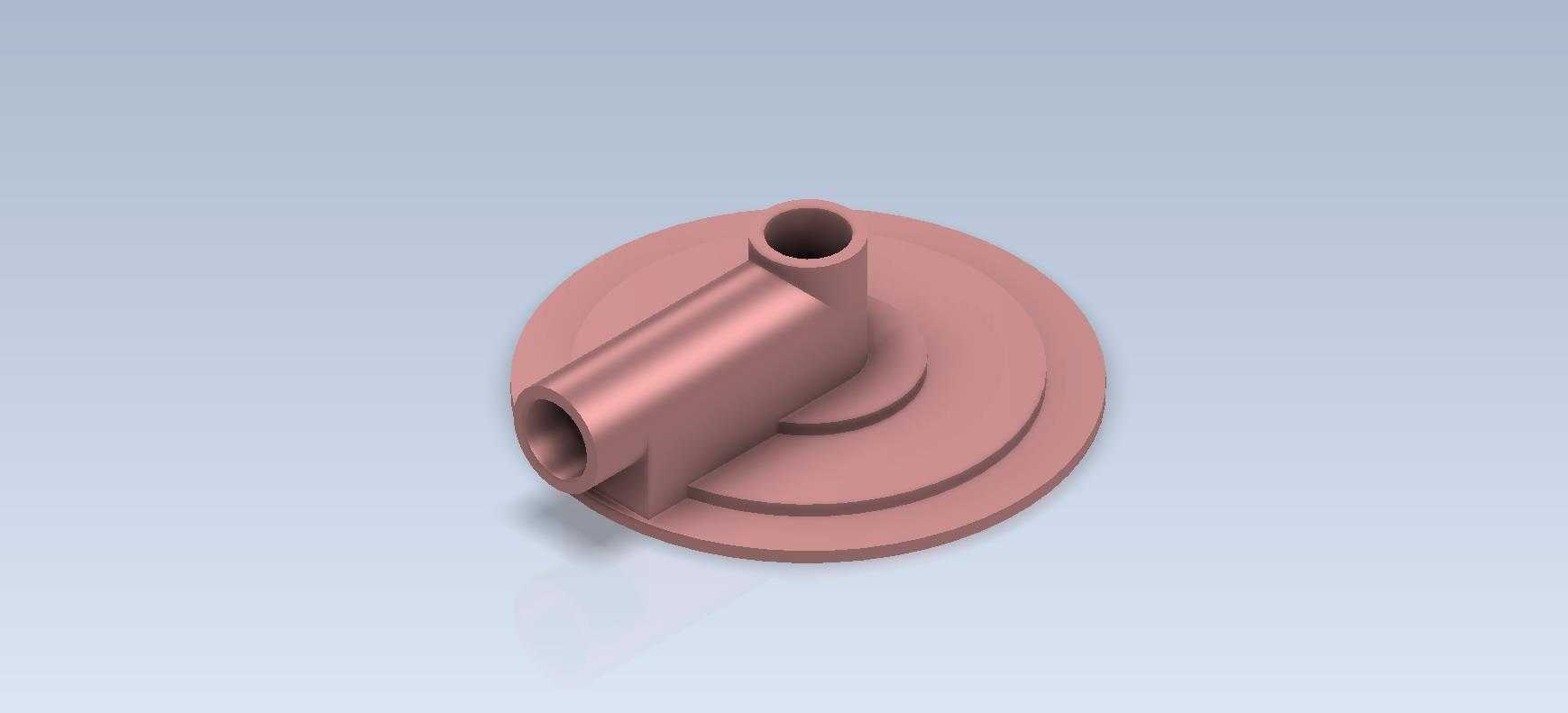

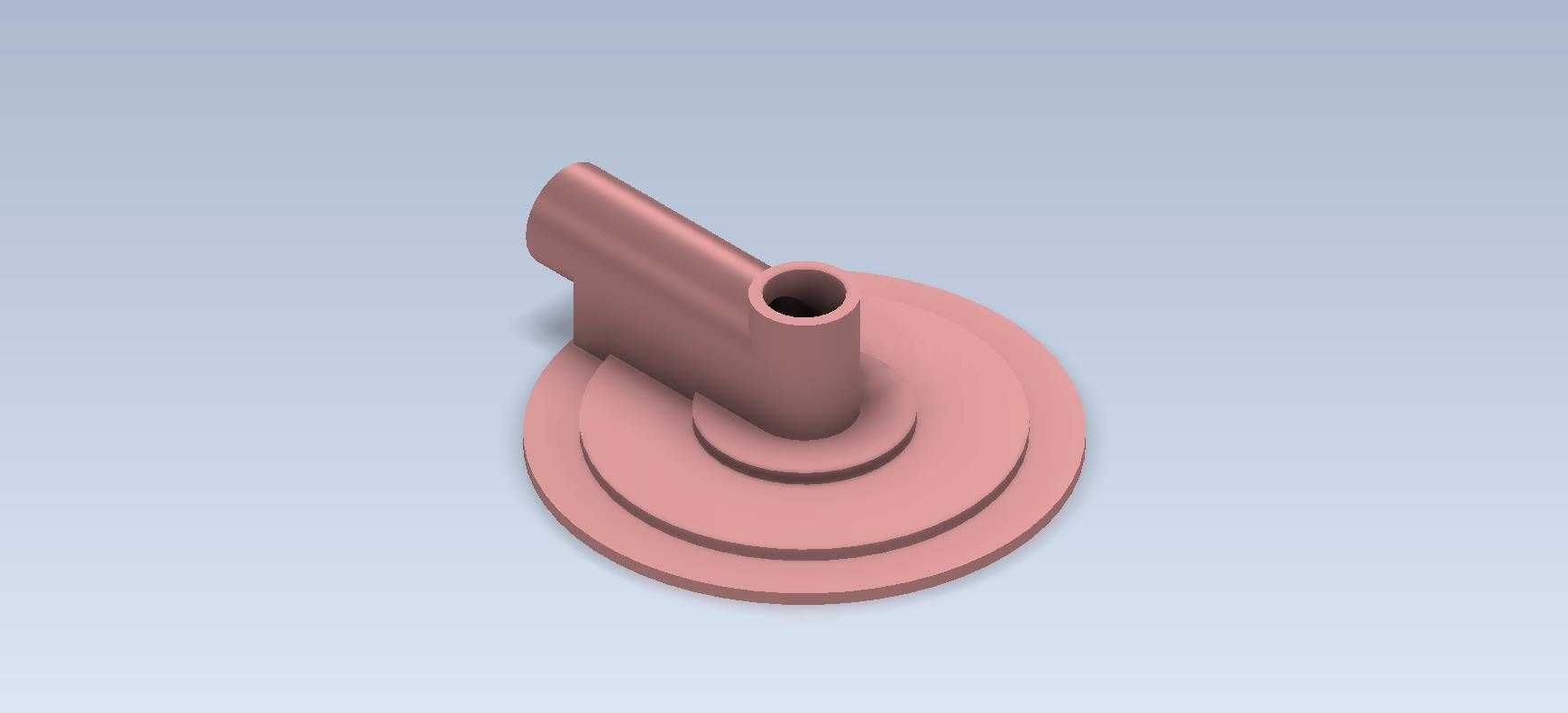

　　这类带侧向通口的法兰式转接接头，多应用在低压流体输送回路的分支点位，常见于小型实验台管路、冷却循环支路、气动控制回路的末端转接场景，区别于普通直通法兰接头，它可以在单块安装法兰面上同时实现轴向管路对接与侧向支路引出，减少管路系统中额外加装三通件带来的密封点数量，降低回路泄漏风险。从结构设计逻辑来看，底部圆盘为标准法兰安装基座，盘面设置的多层环形凸台一方面是为了适配不同内径的对接管路端面，另一方面凸台结构可以在安装压紧时形成环形密封线，配合平垫或O型圈即可实现端面密封，无需额外加工密封槽，降低了零件加工难度，适合小批量加工或教学建模练习使用。

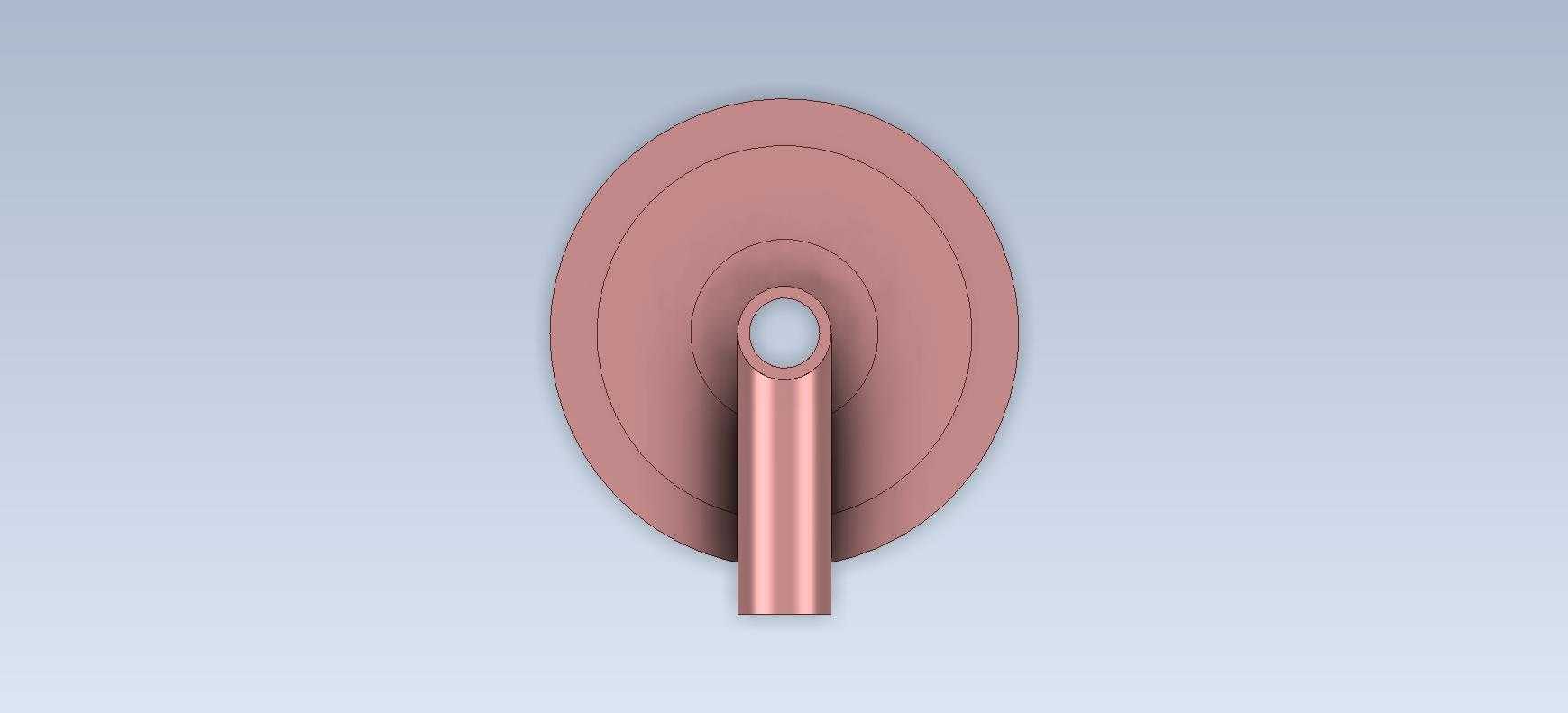

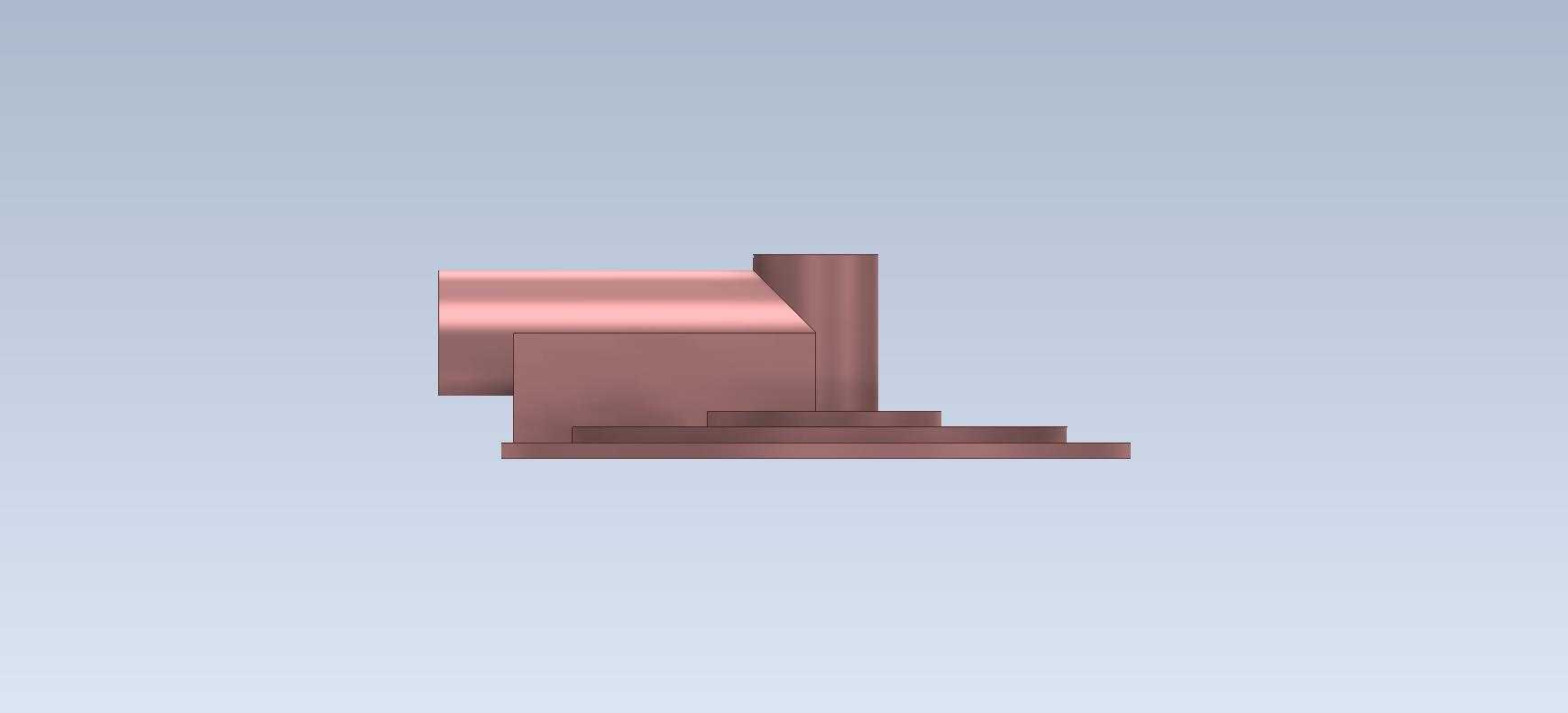

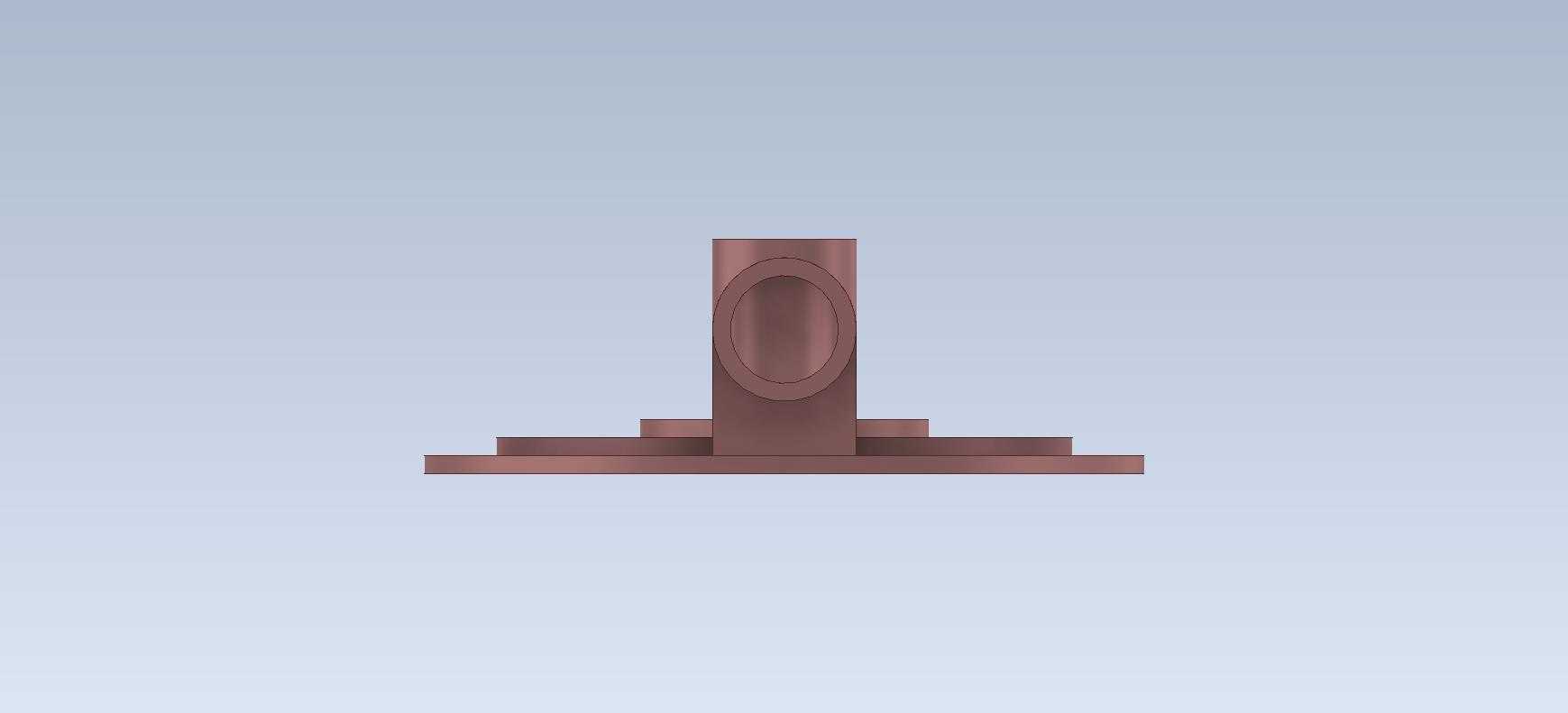

　　侧向伸出的管接头与主体轴向通孔垂直贯通，两个管段的内孔直径保持一致，避免流体经过转接部位时出现通径突变引发的流阻增大、局部紊流问题，管段外壁做了轻微拔模斜度，既方便注塑或铸造成型时脱模，也能在插接软管时起到导向作用，管段根部做了圆角过渡，避免应力集中导致的根部断裂问题，在实际工况中，侧向接口多用来接压力表、泄压阀或者小口径回流支路，不需要额外在主管道上开孔焊接，安装维护效率更高。

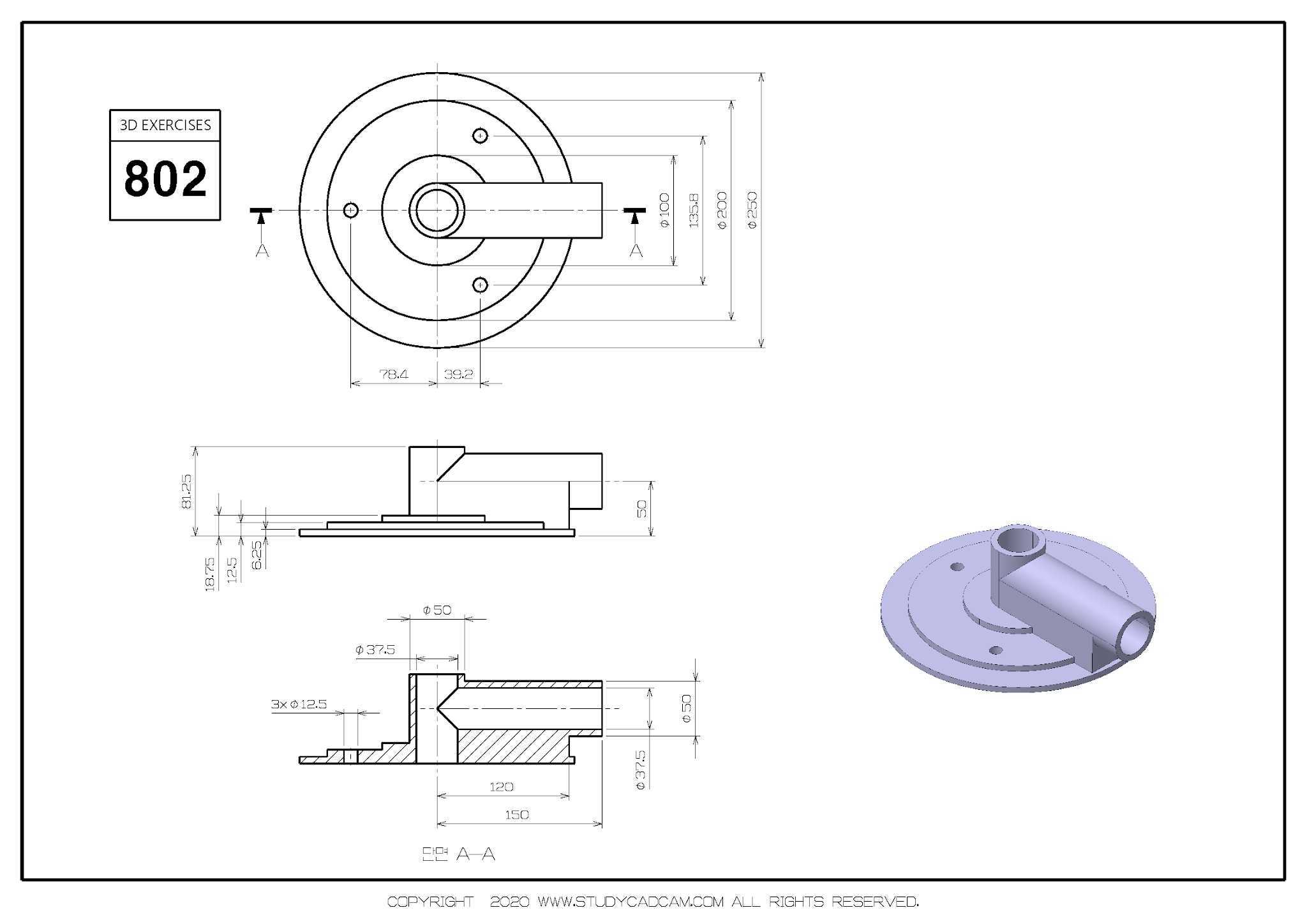

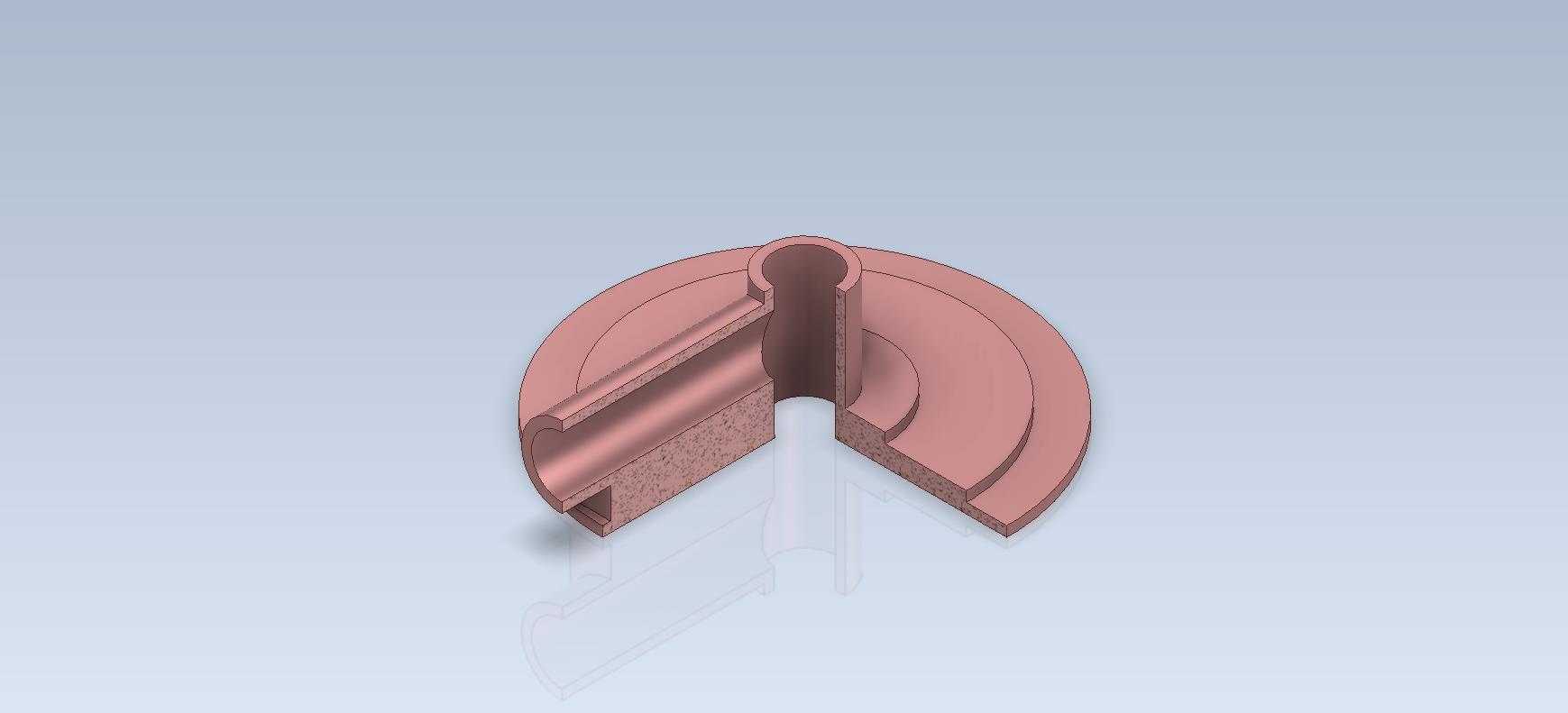

　　安装边界方面，底部法兰盘的外径决定了该接头的安装开孔尺寸，法兰盘厚度需要匹配安装面板的预留沉台深度，侧向管段的伸出长度需要考虑外接管路的弯曲半径，避免安装后管路与周边结构件产生干涉，轴向管段的伸出长度则要保证对接管路插入后有足够的插接深度，防止受压后管路脱落。建模过程中需要重点关注两个垂直通孔的相贯线处理，实际加工时相贯部位如果存在毛刺或者锐角，会长期受流体冲刷产生磨损，因此设计阶段就要在相贯位置做小圆角过渡，同时要保证两个管段的同轴度以及侧向管段与法兰端面的垂直度，避免安装后出现管路偏斜、密封面贴合不严的问题。

　　这类零件虽然结构不复杂，但涵盖了法兰结构、垂直相贯孔、拔模斜度、应力圆角等常见机械结构设计要点，很适合作为三维建模入门练习案例，通过建模练习可以掌握旋转凸台、拉伸切除、圆角特征等常用建模命令的使用，同时也能理解管路转接类零件的设计逻辑，为后续设计更复杂的液压、气动回路零件打下基础。在实际选型使用时，需要根据回路的工作压力、流体介质特性选择对应的零件材质，普通水循环回路可以选用PVC或尼龙材质，低压气动回路可以选用铝合金材质，有一定压力的油路回路则需要选用碳钢或不锈钢材质，不同材质对应的壁厚设计也有区别，建模时可以根据材质特性调整管壁厚度、法兰厚度参数，保证零件强度满足工况要求，同时避免过度设计造成材料浪费。
