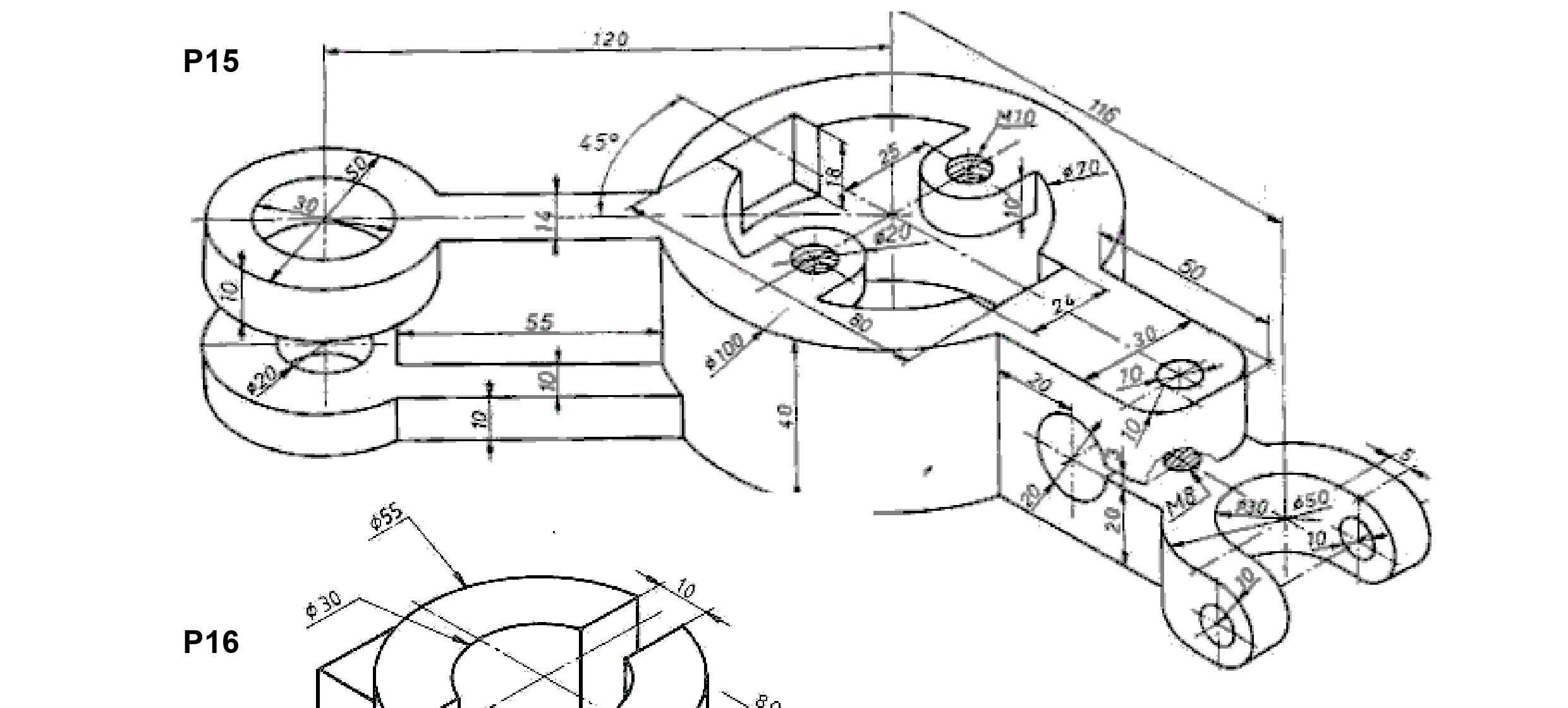

铰接式环形连接固定机械零件结构

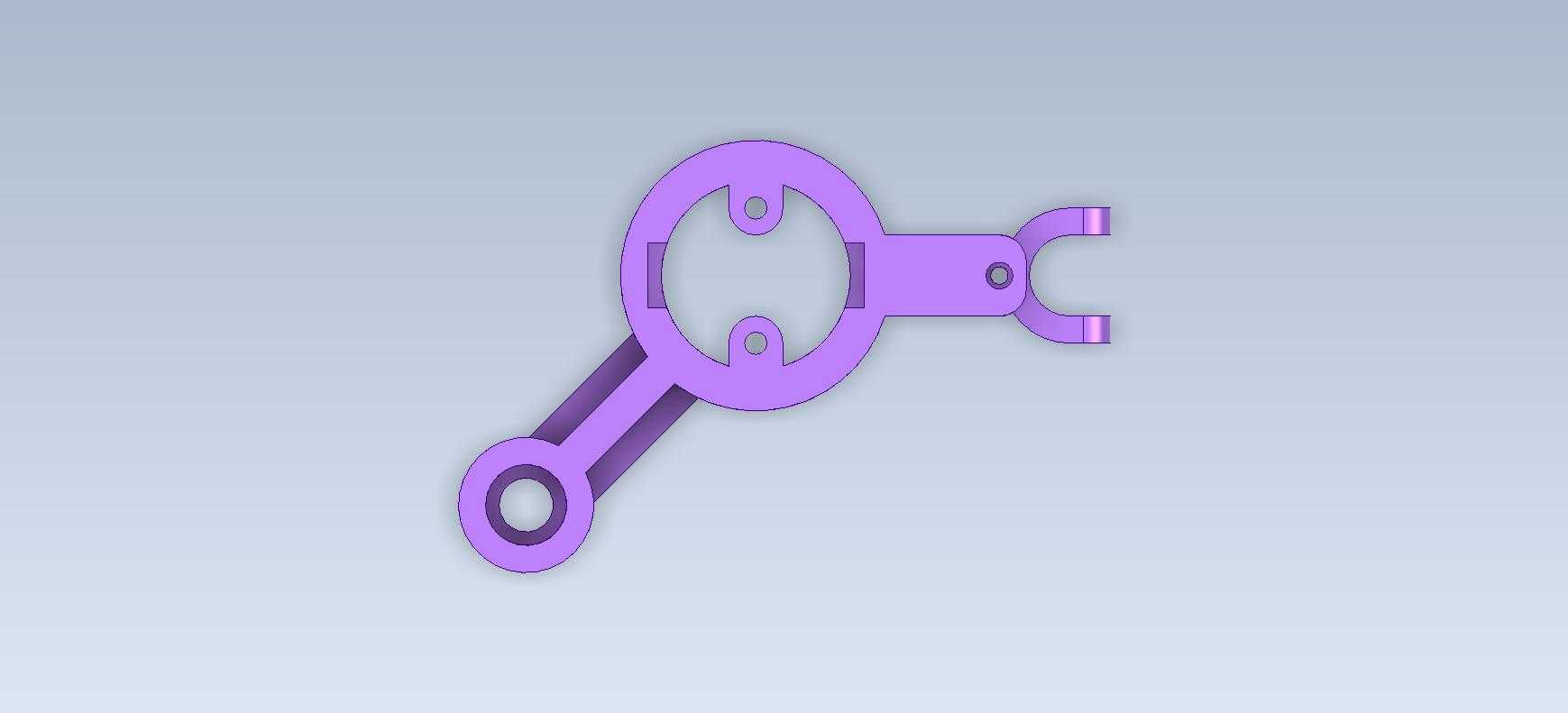

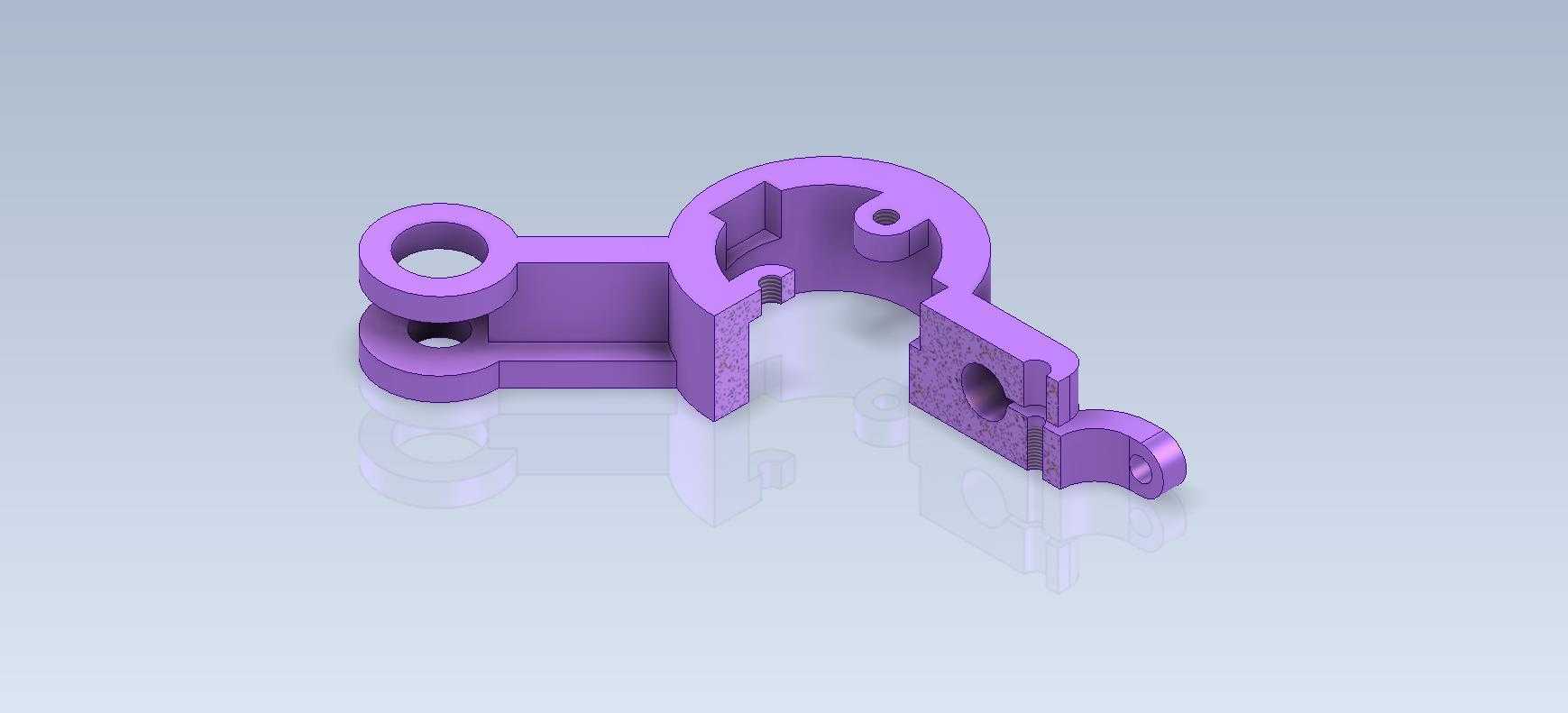

　　这类带铰接端的环形固定连接件，在轻工自动化输送线、小型工装夹具的定位模块里应用十分广泛，日常做设备改造时经常会碰到类似的结构需求，核心作用是实现杆类部件的周向锁紧固定，同时预留铰接点位实现相邻组件的角度可调，很多需要快速拆装、角度微调的工位都会用到这类结构。从结构功能上看，主体的环形内腔是核心的配合区域，内腔做了局部的凸台限位设计，不是整圈的圆柱配合，这样的设计一方面减少了配合面的加工面积，降低精加工成本，另一方面凸台可以和被固定杆件上的凹槽形成周向止转，避免杆件受力后出现周向打滑，相比整圈过盈配合的结构，这种局部限位的结构拆装时不需要太大的压装力，现场维护时用普通内六角扳手就能完成锁紧操作，不需要专用工装。

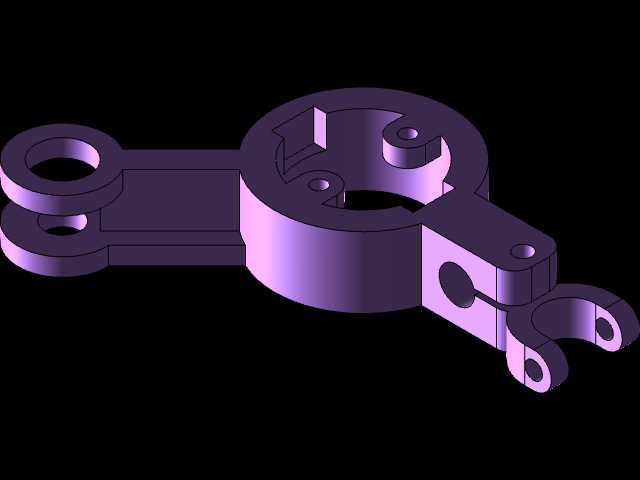

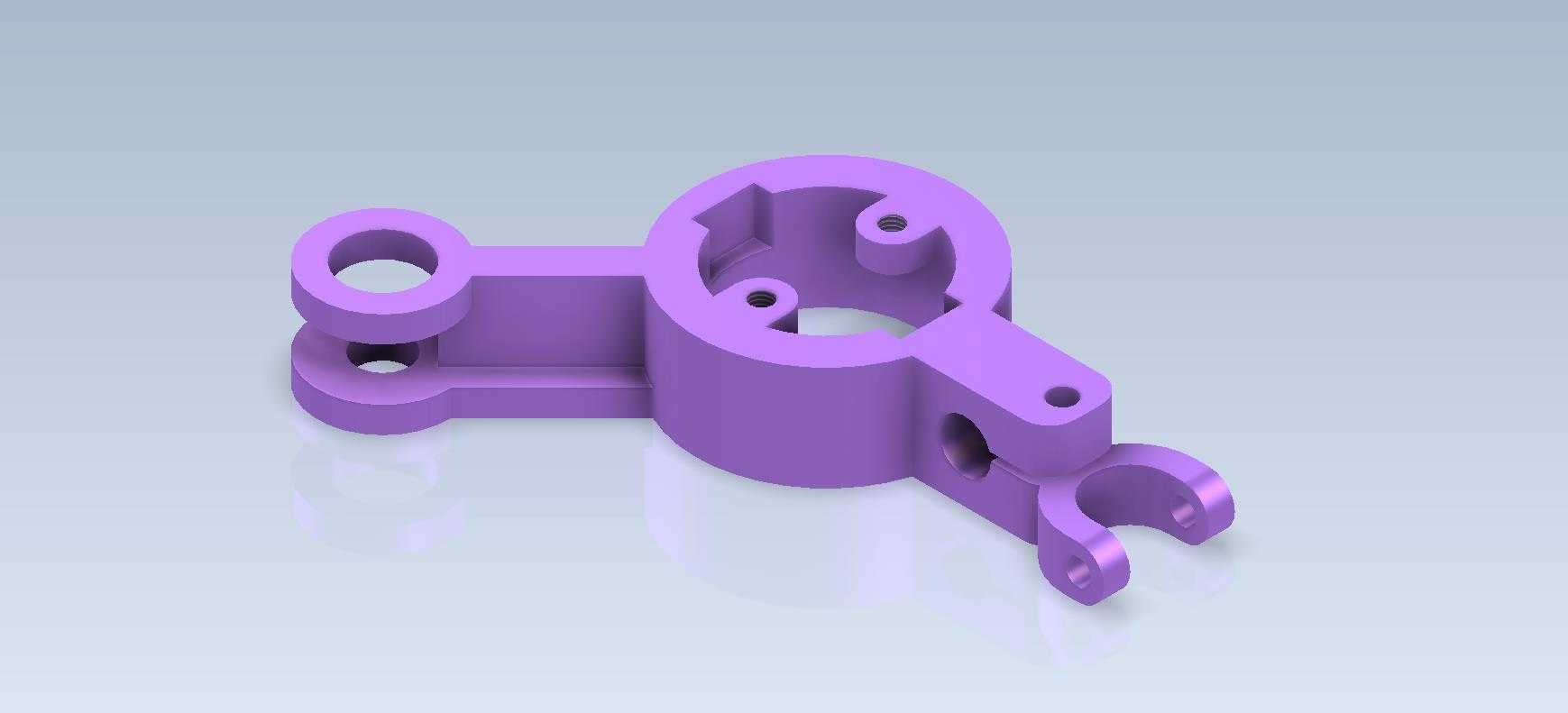

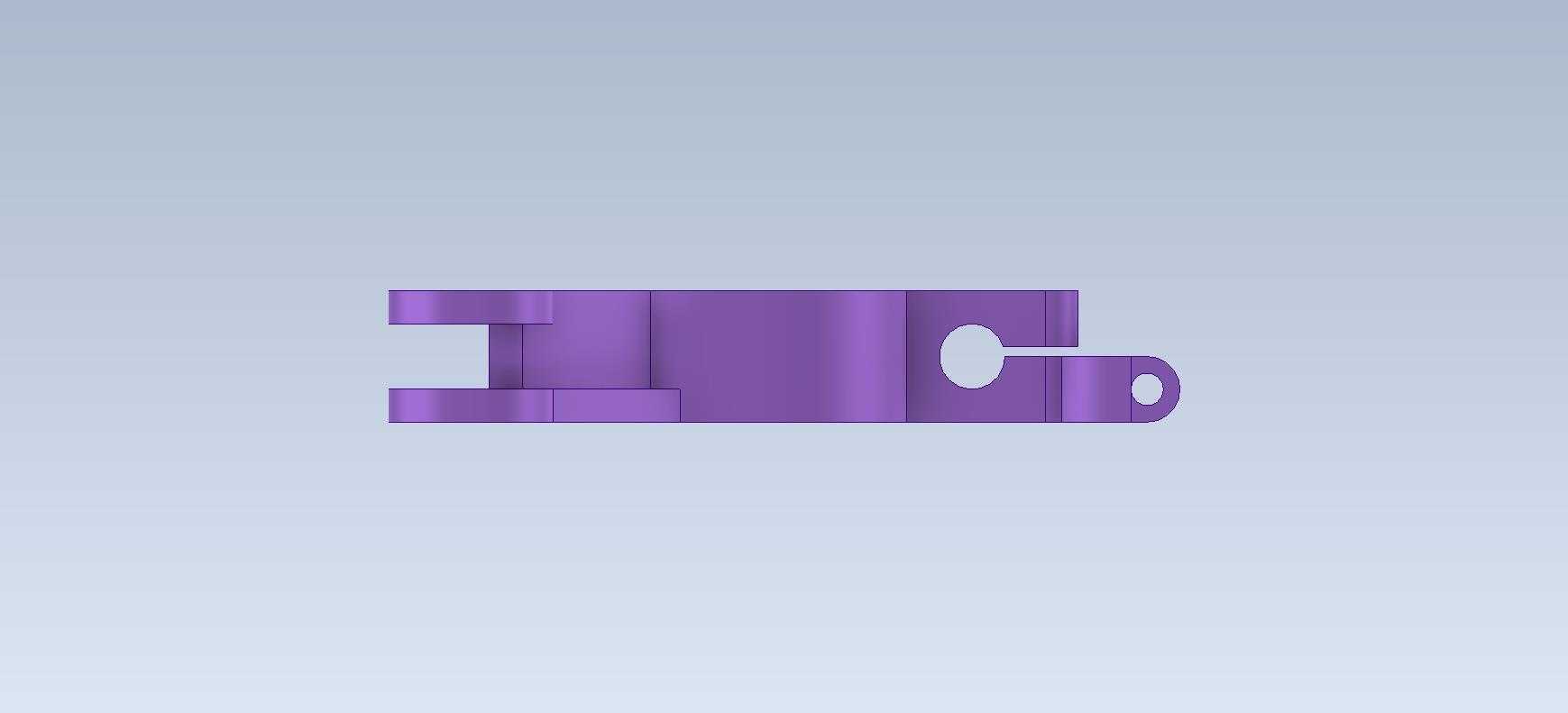

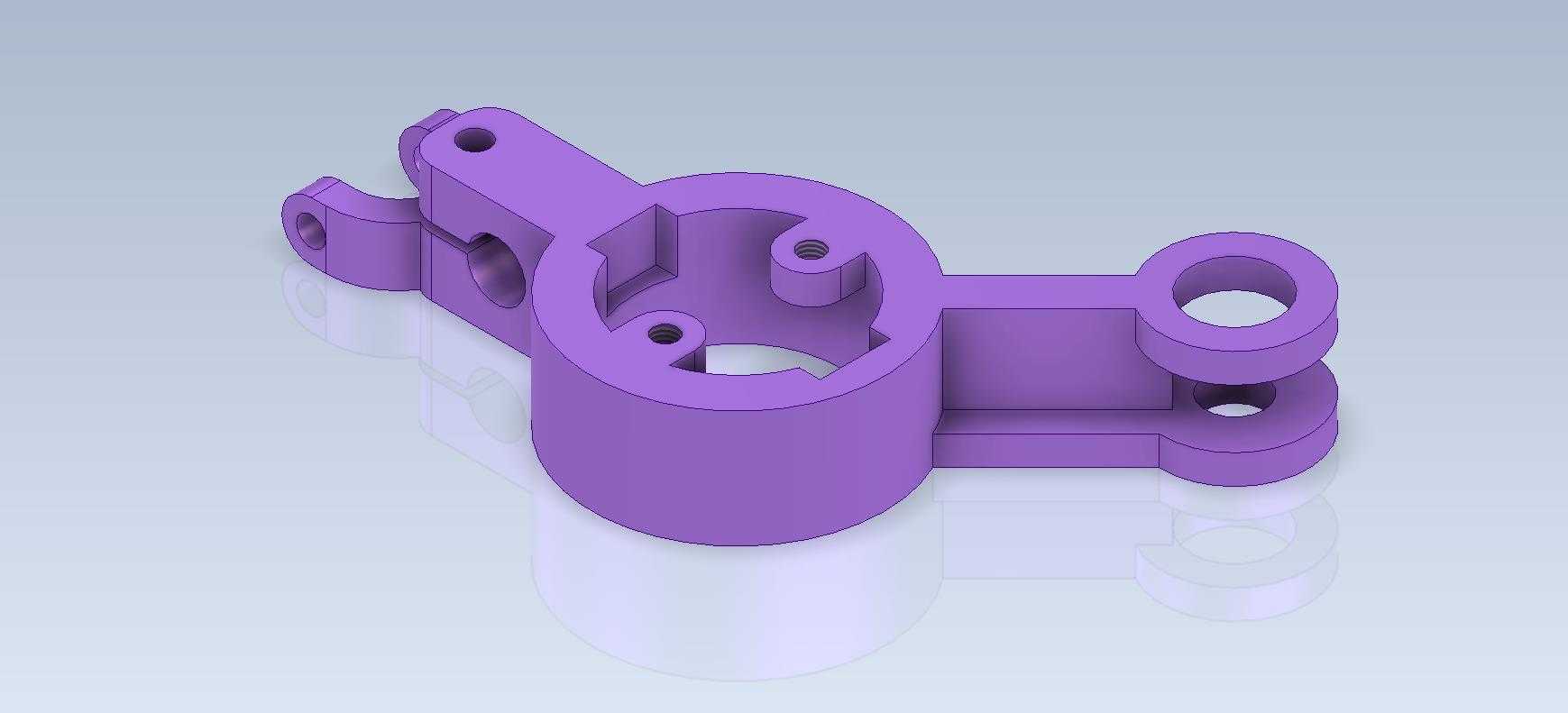

　　环形主体向外延伸出两个带通孔的耳状结构，其中一侧是平行双孔的固定耳，两个同轴通孔可以穿装销轴，将整个连接件固定在设备的基座支架上，双孔的设计比单孔固定的抗扭性能提升很多，不会因为受侧向力就出现绕销轴转动的情况；另一侧是叉形的铰接端，叉口内侧做了圆弧过渡，两个铰接孔的同轴度公差控制在0.02mm以内，保证铰接的销轴穿装后不会出现卡滞，铰接端可以连接摆杆、压条这类活动部件，实现一定角度范围内的摆动动作，很多小型压紧夹具的活动压臂连接端就是用的这类结构。设计这类零件的时候，首先要确定的是环形内腔的配合尺寸，需要和被固定的杆件外径做基孔制间隙配合，间隙控制在0.02-0.04mm之间，既保证装配顺畅，又不会因为间隙过大出现晃动；然后是各个安装孔的位置度，尤其是固定耳和铰接端的孔位相对环形中心的距离，直接决定了装配后相邻部件的运动行程，设计时需要提前核算铰接端的摆动角度范围，避免摆动时和环形主体或者相邻固定结构出现干涉。

　　零件的壁厚设计也有讲究，环形主体的壁厚要根据锁紧时的受力来核算，因为这类零件一般是用铝合金或者工程塑料做原型验证，锁紧螺钉的拧紧力矩控制在1.2N·m左右，壁厚太薄会出现锁紧时环形部分开裂，太厚则会增加不必要的重量和材料成本，一般这类小型连接件的环形壁厚控制在4-6mm就能满足常规的锁紧受力需求。安装边界方面，固定耳端的两个通孔中心距要和基座上的安装孔位完全匹配，安装时销轴穿装后要在端部加装卡簧限位，避免销轴工作时脱出；铰接端的叉口宽度要和被连接的摆杆厚度匹配，预留0.1mm左右的间隙保证摆动灵活，铰接销轴同样要做轴向限位；环形主体上的两个螺纹孔是用来安装锁紧螺钉的，螺钉端面要做平垫或者铜垫防护，避免锁紧时刮伤被固定杆件的表面，同时也能增加锁紧摩擦力，提升固定可靠性。

　　实际应用中，这类结构经常用在3D打印机的耗材导向架固定、小型输送线的挡料板位置调节、工装夹具的快速压头连接这些场景，相比一体式的固定座，这种带铰接端的结构不需要额外加装铰接支座，单个零件就能实现固定和铰接两个功能，能有效减少设备的零件数量，降低装配复杂度。建模的时候要注意各个过渡位置的圆角处理，尤其是固定耳、铰接端和环形主体连接的位置，要做R2以上的圆角过渡，避免应力集中，因为这些位置是受力的薄弱点，直角过渡的话在反复受交变载荷的时候容易出现断裂问题；另外所有孔的边缘都要做0.5mm的倒角，既去除加工毛刺，也方便销轴和螺钉的装配导入。
