AutodeskInventor基础练习铰接支座结构

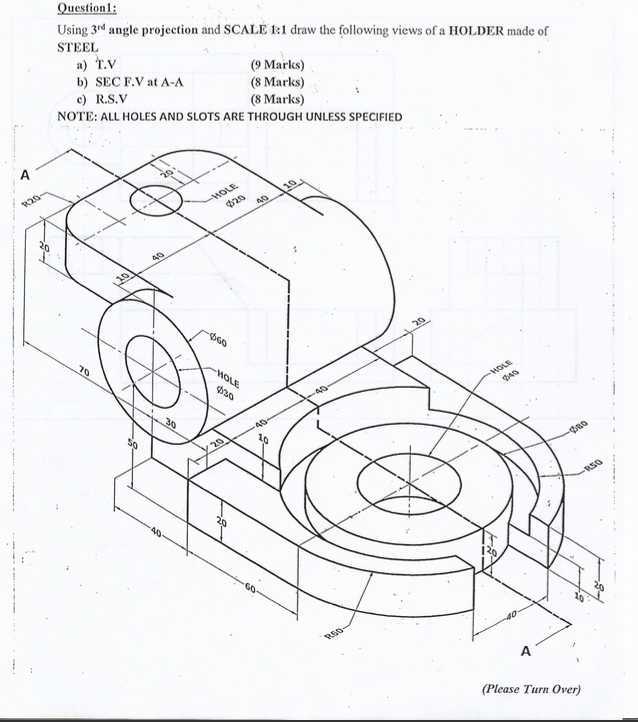

做机械结构设计的从业者大多有过入门阶段的基础建模练习经历，这类看似没有直接对应量产产品的练习件，实则是把三维建模里的拉伸、切除、旋转、倒角、同轴约束、安装面匹配这些核心操作揉进一个具象的结构里，帮人快速建立从二维草图到三维实体的空间映射思维，很多人刚接触参数化建模时，都是从这类带多个安装孔位、不同轴径配合面的组合结构练起，避免一开始就碰复杂曲面或者整机装配产生畏难情绪。

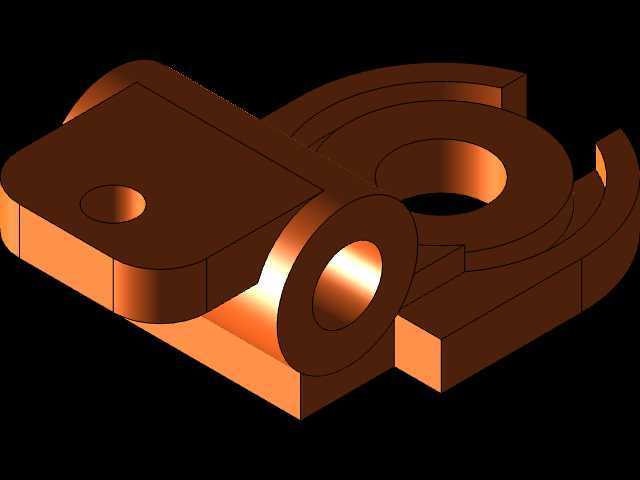

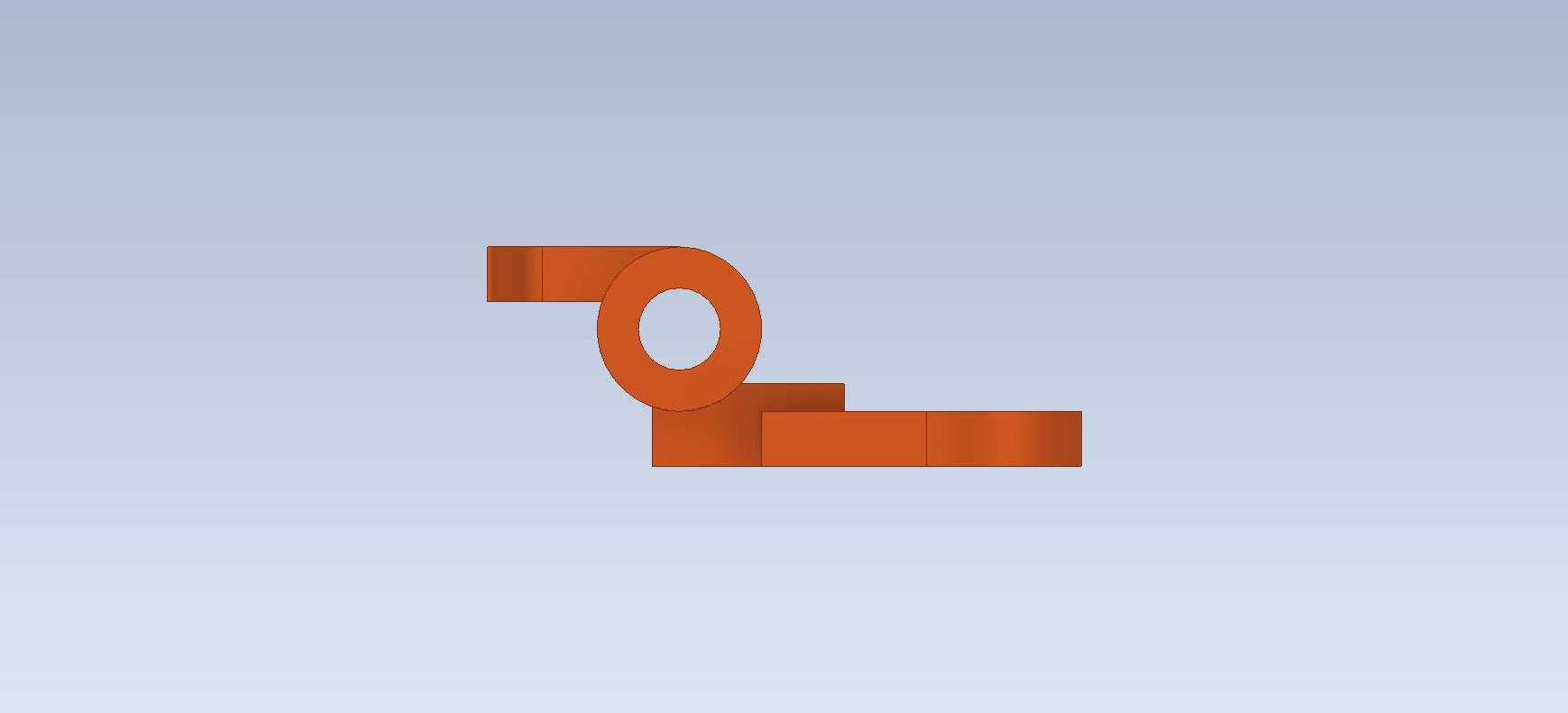

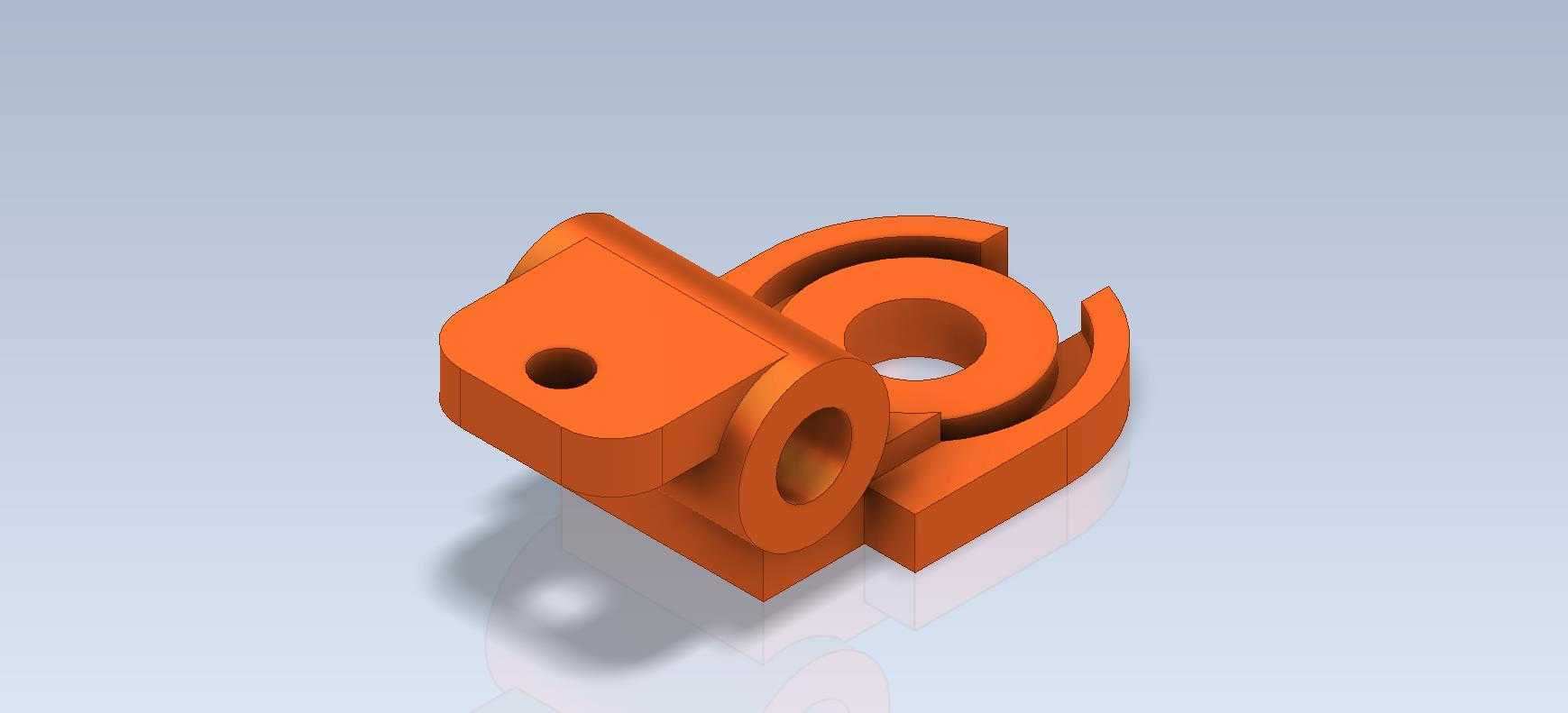

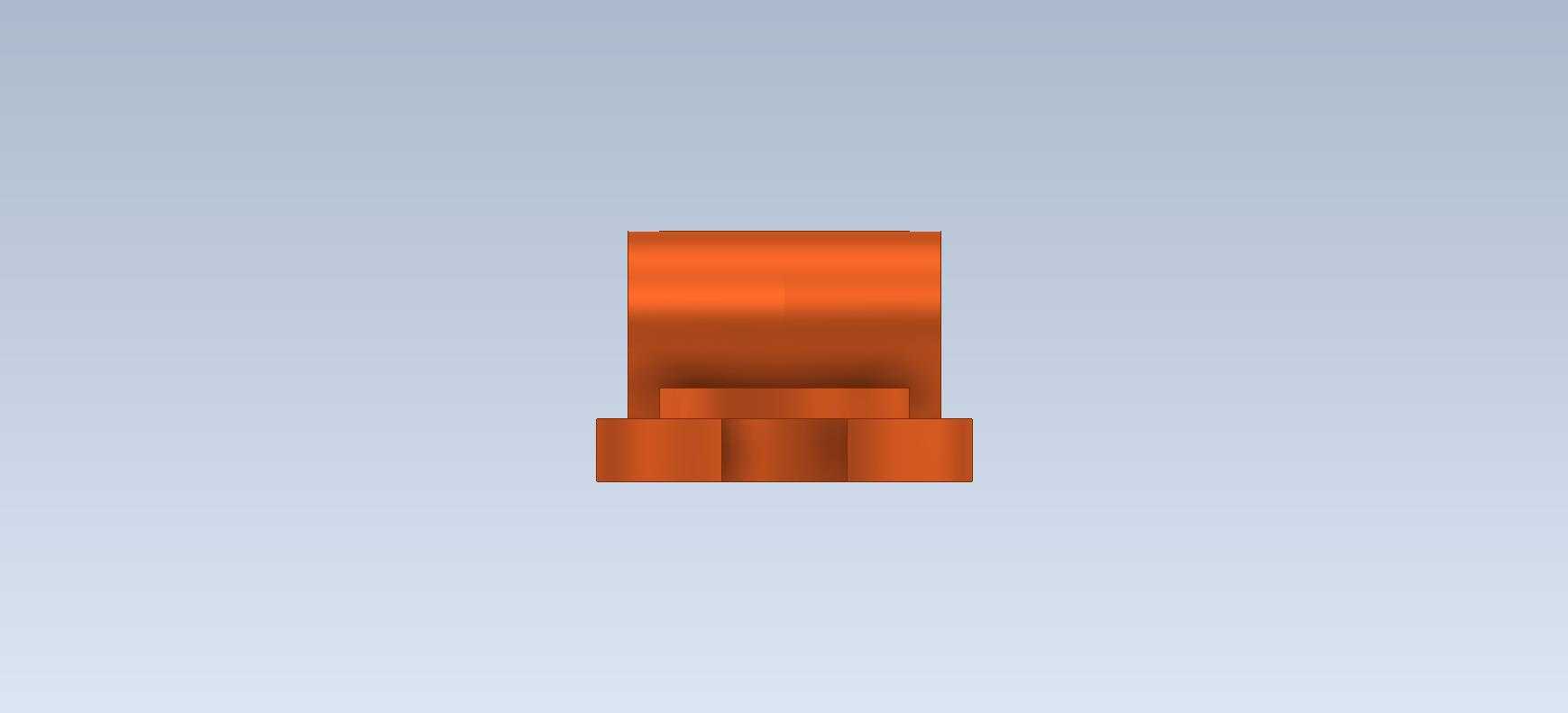

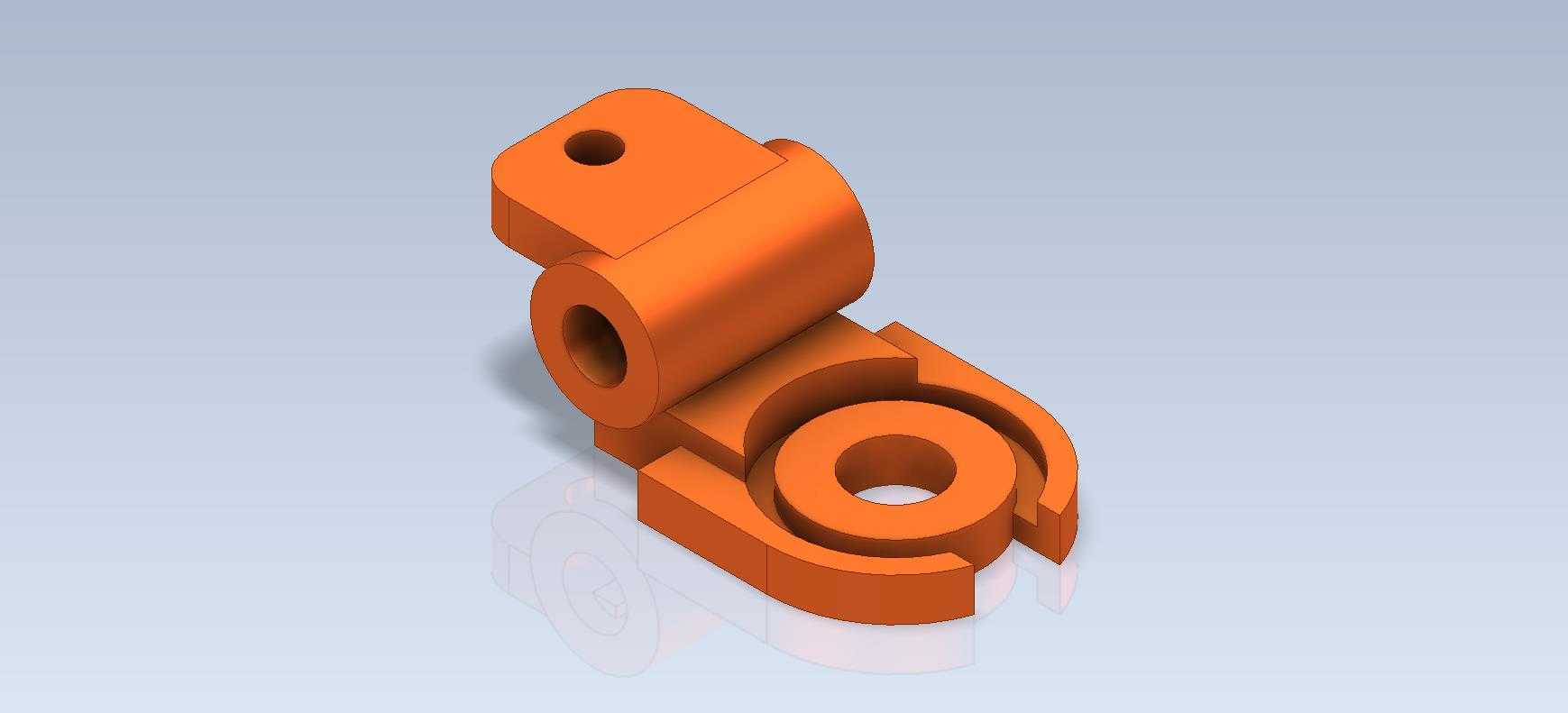

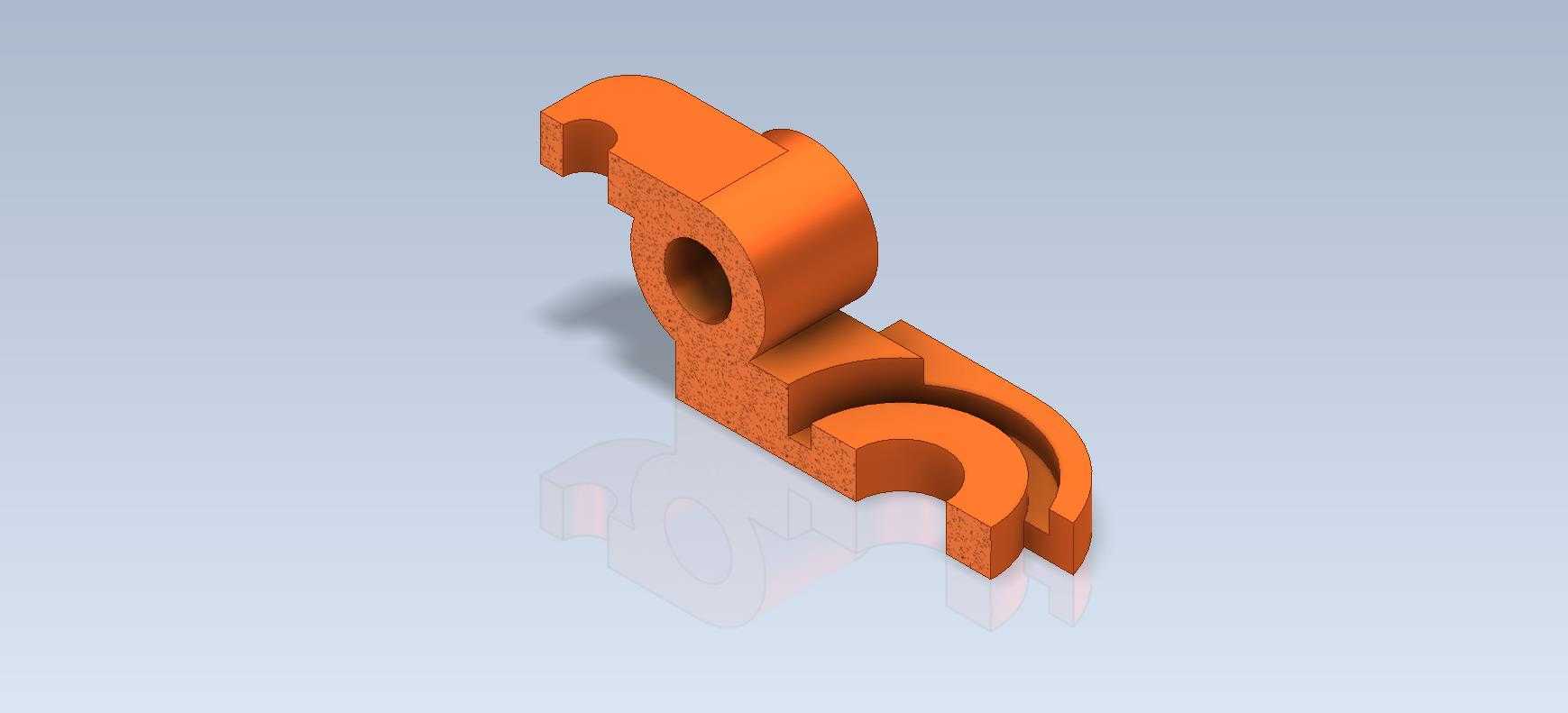

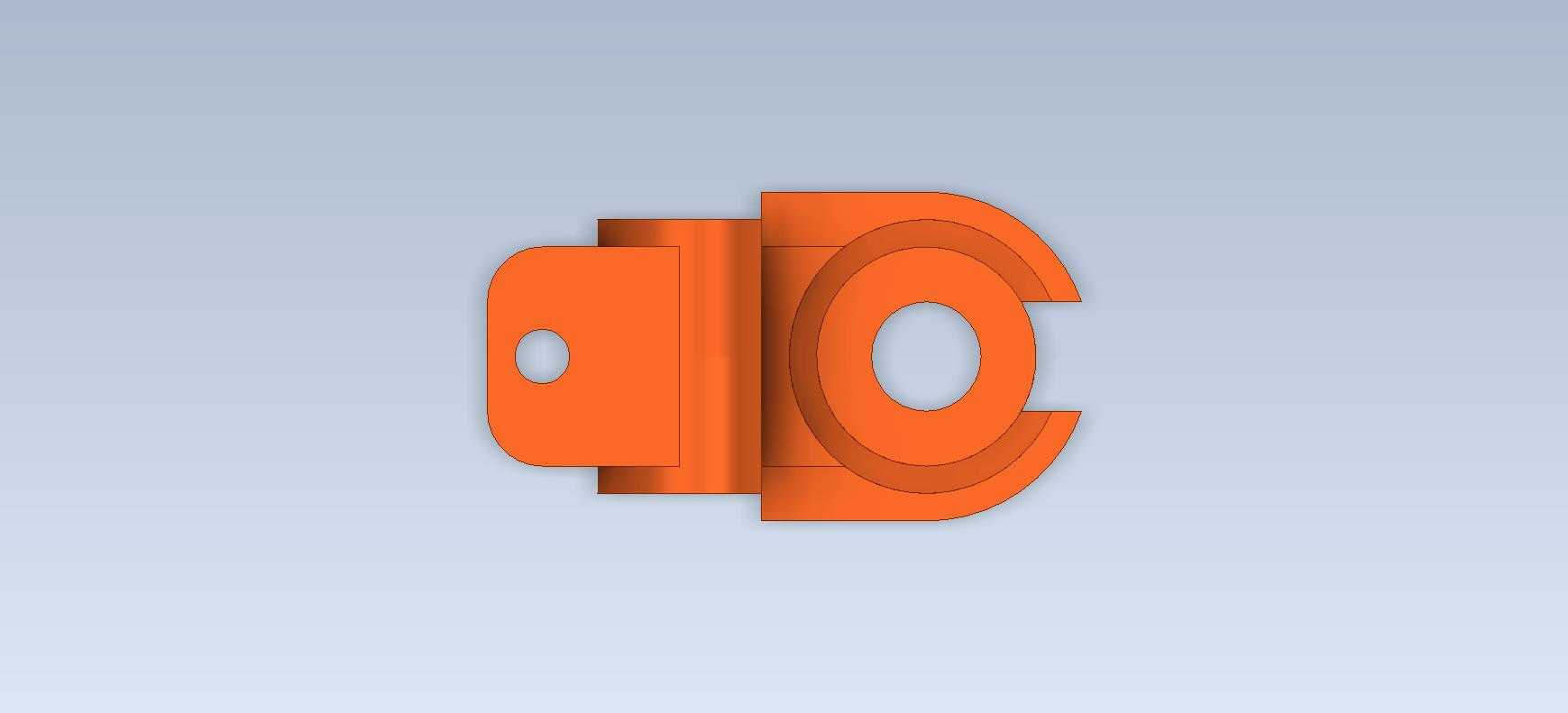

这个练习结构的整体形态是三个功能段组合而成，上部是带单安装孔的凸台结构，中部是横向贯通的轴套段，下部是开口式的环形卡接基座，三个部分之间做了平滑的过渡圆角，没有尖锐的应力集中棱边，这也是实际工业零部件设计里的通用准则——除非是有刃口或者装配定位要求的锐边，其余承载结构的交接处都要做圆角处理，避免热处理或者受载时出现应力开裂。上部凸台的安装孔是通孔，孔径和凸台外径的比例大概在1:2.5，这个比例是常见的悬臂安装座的设计比例，既不会因为孔太大导致凸台侧壁强度不足，也不会因为孔太小导致配套的紧固件规格过大，增加整体结构重量。中部的横向轴套是整个结构的核心铰接部位，内孔是光滑的圆柱面，没有键槽或者定位卡槽，说明这个位置是用来做无周向固定的转动配合，比如穿装铰接销轴，实现两个部件之间的相对摆动，轴套的轴向长度和内径的比例大概在1.2:1，这个长径比能保证销轴穿入后不会出现卡滞，也不会因为配合长度太短导致铰接处晃动量过大。下部的开口环形基座是整个结构的安装固定端，环形结构的内孔是主定位面，开口槽的设计是为了实现卡箍式的抱紧安装，不需要从轴的端部穿装，直接从径向卡入对应直径的轴段之后，再通过紧固件锁紧开口位置，就能实现整个结构在轴上的固定，这种安装方式在轻工机械、输送设备的可调式铰接座上非常常见，比如流水线的挡边支架、小型工装的角度调节支座，都会用到类似的开口抱紧结构，安装调整都很方便，不需要拆卸周边的其他部件就能完成位置调整。

从建模思路上来说，做这个结构的时候最先要确定的是三个功能段的空间位置基准：先以下部环形基座的内孔轴线为第一个基准，确定整个结构的安装定位中心，再以中部轴套的横向轴线为第二个基准，两个轴线在空间上是垂直交错的，交错的距离要根据实际的铰接摆动范围来定，避免两个配合件运动时出现干涉。上部凸台的安装孔轴线是第三个基准，这个轴线和中部轴套的轴线平行，和下部环形基座的轴线垂直，三个基准确定之后，剩下的结构就是在基准上做拉伸和切除，最后在所有的棱边位置加上对应规格的圆角，注意圆角的添加顺序要先加大圆角再加小圆角，不然很容易出现特征生成失败的情况，这也是很多新手建模时容易踩的坑——先给小棱边倒了小圆角，后面加大过渡圆角的时候就会出现几何冲突。

从安装边界来看，下部环形基座的内孔直径决定了它能适配的安装轴径，开口槽的宽度要比配套的锁紧螺栓直径大1-2mm，留出锁紧时的收缩余量，上部凸台的安装孔中心到中部轴套轴线的距离，就是铰接点到上部安装面的力臂长度，设计这个尺寸的时候要根据实际承受的载荷来核算，力臂越长，相同载荷下轴套位置承受的弯矩就越大，对应的轴套壁厚就要做的越厚。中部轴套的两端面要和配合件的侧面保留0.5-1mm的间隙，避免转动时出现端面摩擦，整个结构的外形轮廓没有超出下部基座的最大外圆范围，安装之后不会和周边的固定结构产生运动干涉。这类基础练习结构虽然不是直接量产的成品零件，但它涵盖的铰接结构设计、安装位匹配、应力集中规避这些知识点，都是后续做复杂整机结构设计的基础，很多工程师在做新结构之前，也会先搭一个类似的简化模型来验证空间位置和运动干涉，确认没有问题之后再细化细节特征，能大幅减少后期改模的工作量。
