L型阶梯凸块基础练习三维建模作品

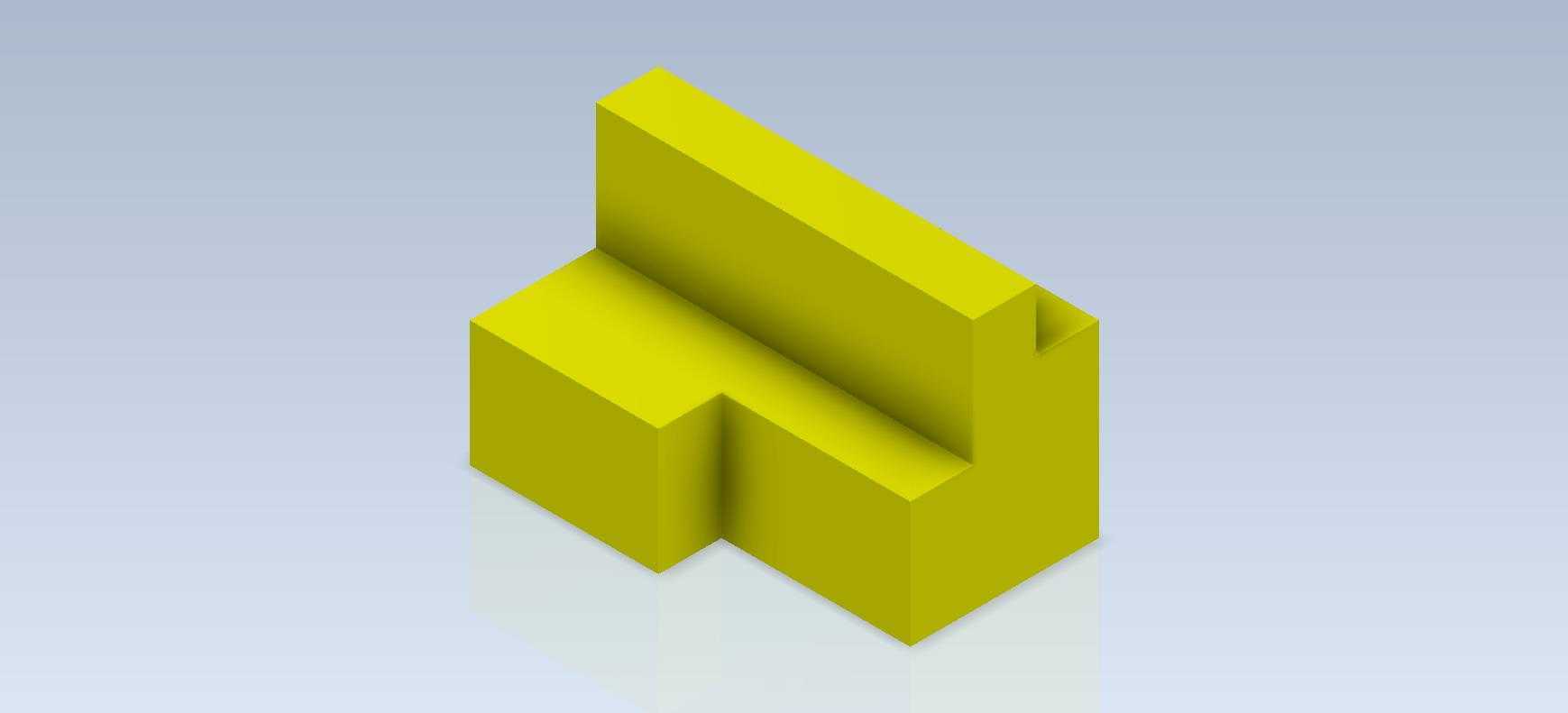

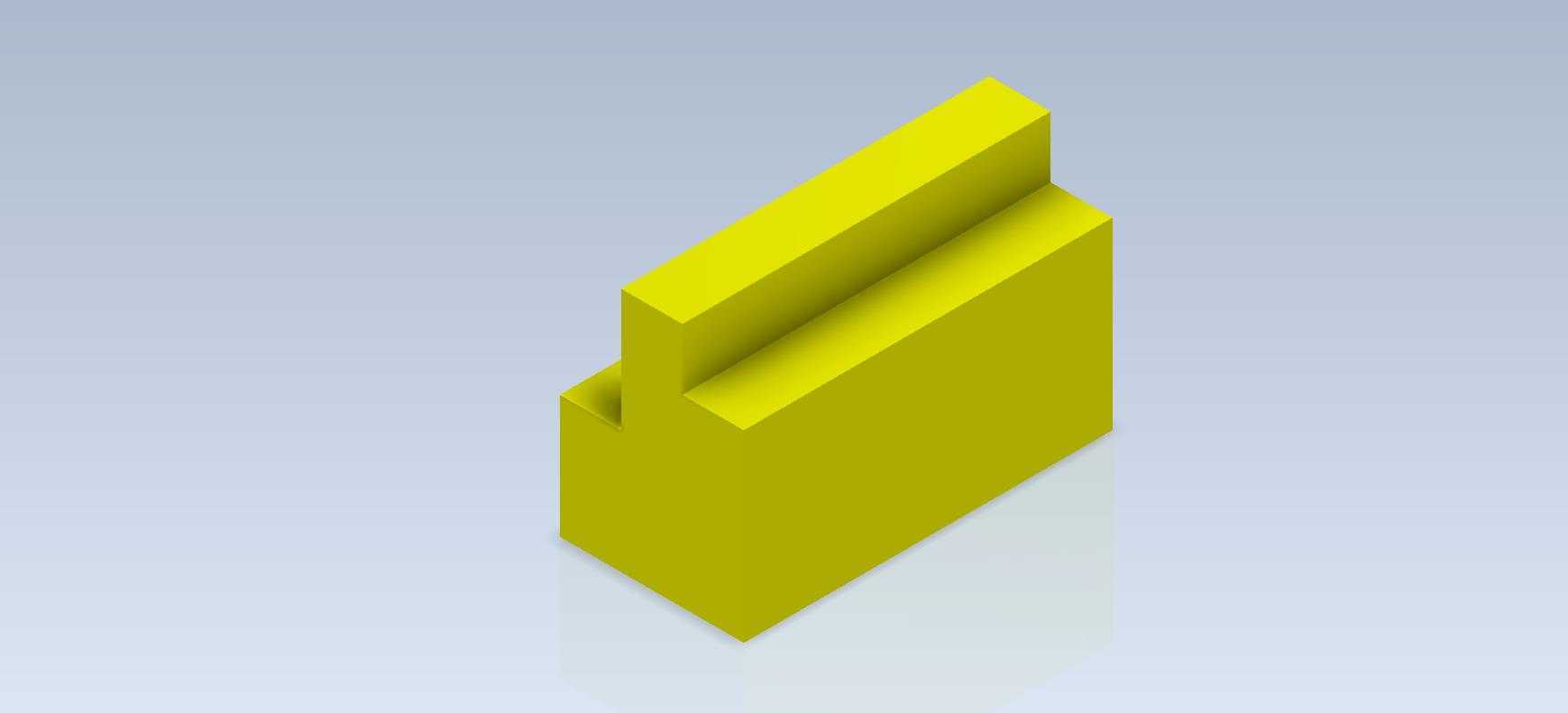

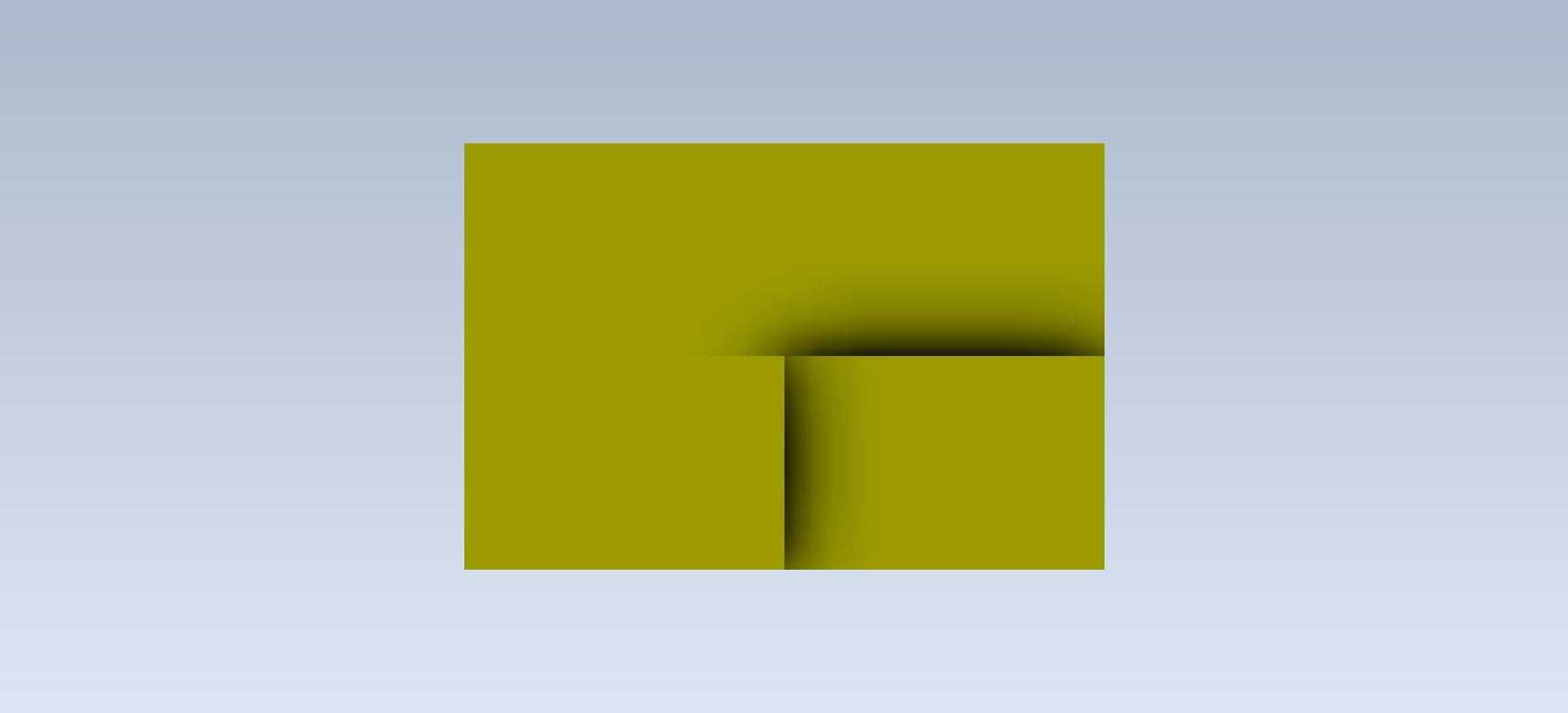

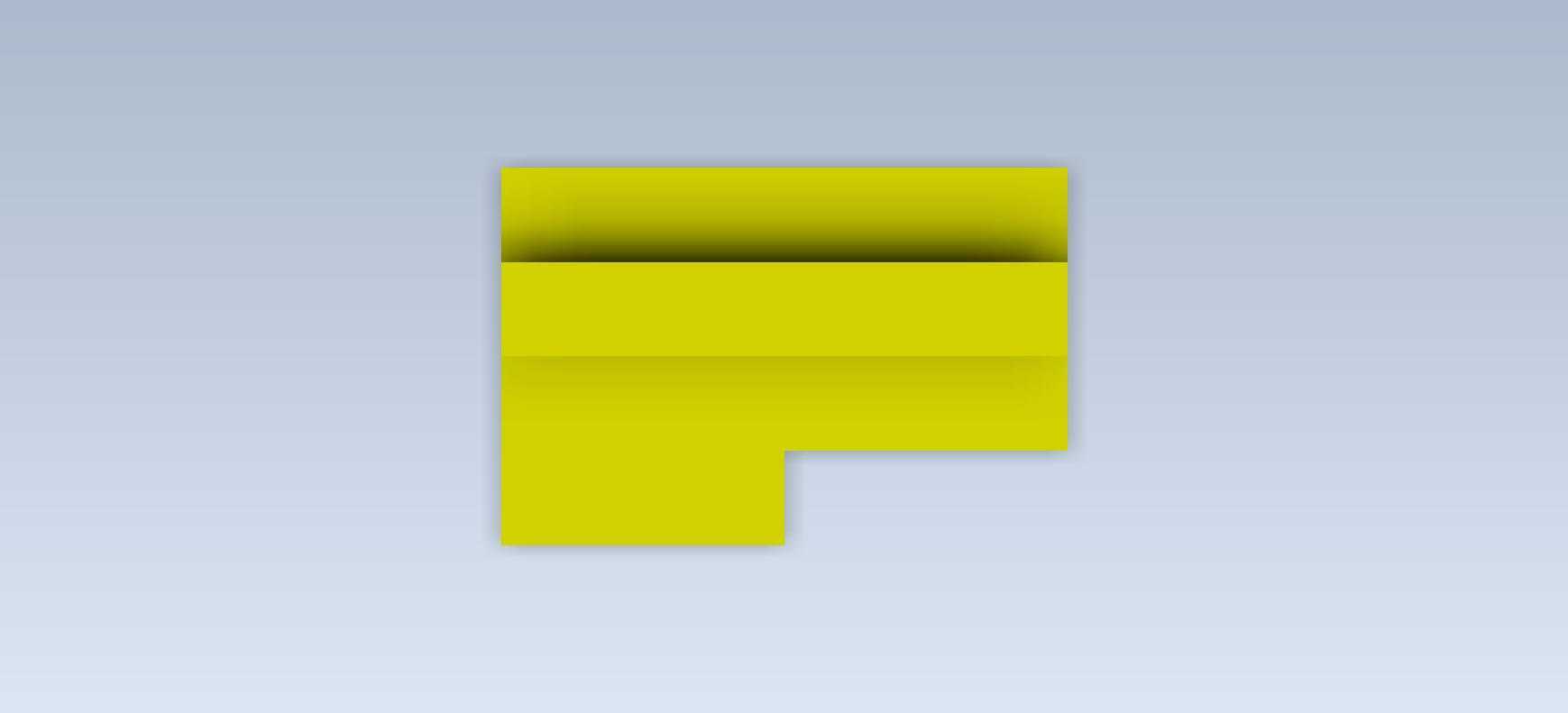

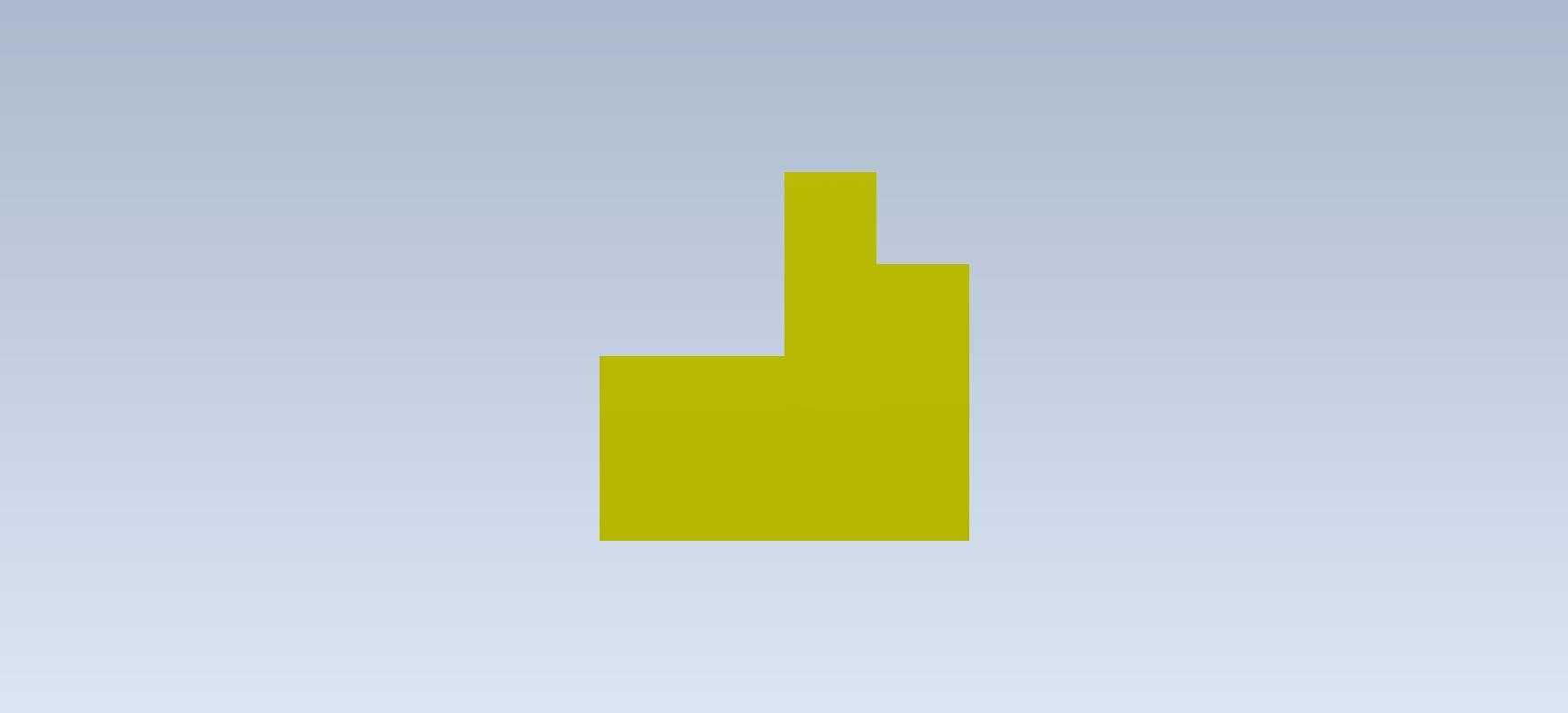

　　这类L型阶梯凸块结构，是机械结构设计入门阶段最常接触的基础构型之一，看似简单的几何形态，实则覆盖了三维建模中最核心的拉伸、切除、倒角等基础操作逻辑，也对应着工业场景里大量定位块、支撑垫块、工装挡块的实际功能需求。在工装夹具的设计场景中，这类带阶梯落差的凸块常被用作工件定位的侧向基准，垂直的立面可以抵住工件的加工基准面，阶梯形成的台阶面可以承载工件的局部边缘，避免工件在装夹过程中出现滑移、偏转，相比整块的方形挡块，这种带内凹缺口的结构可以避开工件上的凸起特征，减少定位干涉的概率，同时能在保证定位强度的前提下减少材料用量，降低工装的整体重量。从设计思路来看，建模时首先要确定两个垂直方向的基准面，先绘制底部的矩形轮廓拉伸形成主体基座，再在基座上方叠加垂直方向的立板结构，立板与基座的连接位置做了等宽的内凹处理，这个内凹槽并非随意设计，而是对应实际装配时的让位需求——当该凸块安装在工装基板上时，内凹槽可以避开基板上的紧固螺丝头部或者相邻的定位销，不需要额外在基板上加工沉孔就能完成装配，降低了基板的加工难度。

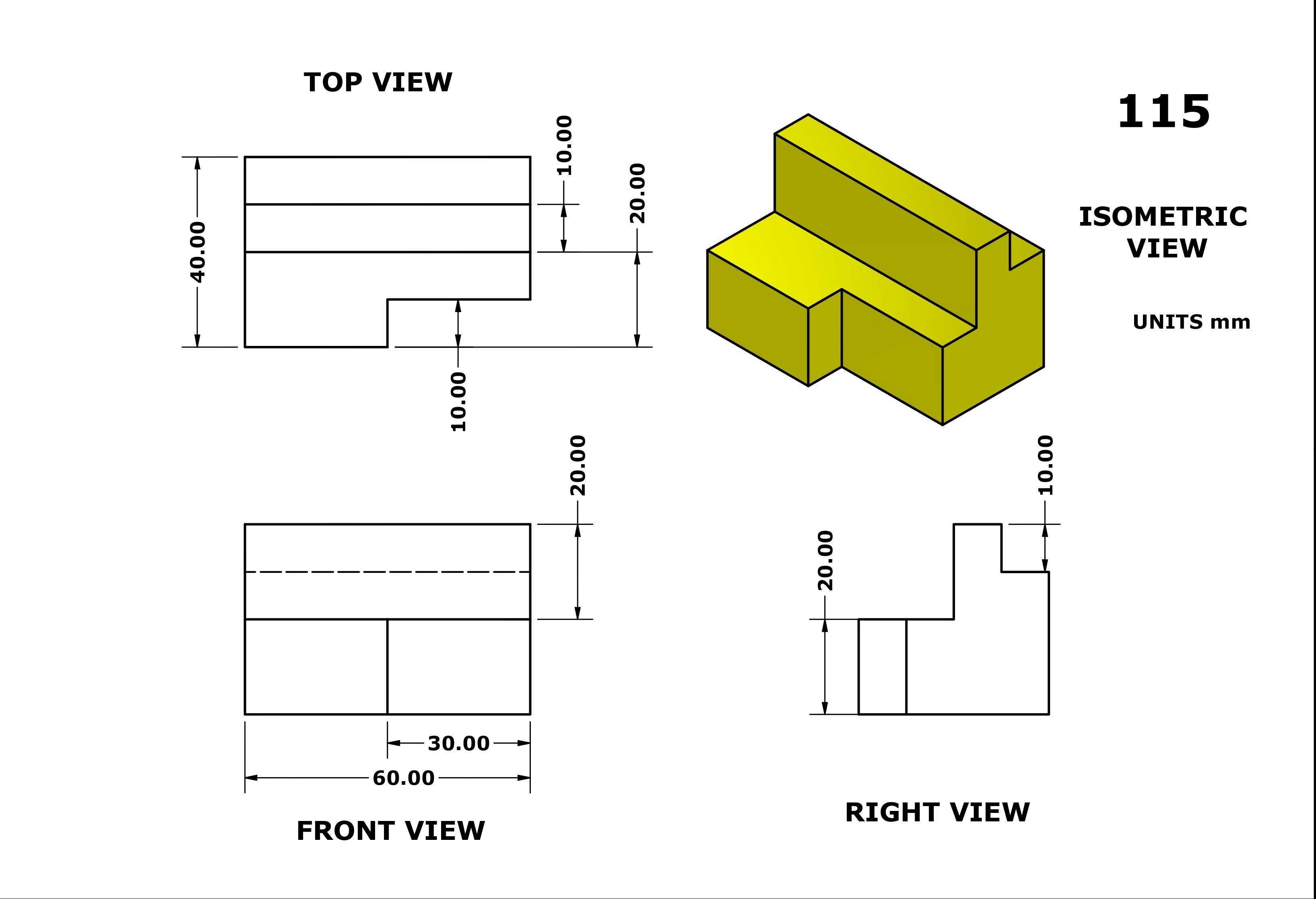

　　外形尺寸方面，这类基础练习件通常按照通用工装垫块的常用规格设定，整体长宽高比例控制在2:1:1.5左右，基座部分的厚度足够保证安装后的结构强度，不会在工件装夹的侧向力作用下出现变形，立板的高度根据常见工件的定位面高度设定，既不会因为立板过高导致材料浪费，也不会因为高度不足无法起到定位限位的作用，安装边界上，基座的底面为完整的平面，可以直接贴合在工装基板的表面，不需要额外加工安装槽，基座的两个相邻侧面为垂直的安装基准面，可以靠紧基板上的定位边快速完成安装定位，不需要反复调整位置。

　　在自动化生产线的物料挡停机构中，这类结构也常被用作线体侧边的挡块，阶梯结构可以同时适配两种不同高度的物料挡停需求，低位的台阶面可以挡停高度较低的小型工件，高位的立板面可以挡停高度较高的大型工件，一个零件就能实现两种挡停功能，减少了线体上需要安装的挡块数量，也降低了不同挡块之间的位置调整难度。建模过程中需要特别注意各个立面的垂直公差，作为定位使用的结构件，所有与工件接触的立面都需要保证与安装底面的垂直度，否则会导致工件定位出现偏差，直接影响后续的加工或者装配精度，内凹槽的两个侧壁也需要保持平行，避免装配时与相邻零件出现卡滞。

　　另外，这类结构的棱边位置通常会做微小的倒角处理，不是为了外观好看，而是为了去除机加工产生的毛刺，避免安装或者使用过程中毛刺划伤操作人员，同时也能减少工件与挡块接触时的刮擦，保护工件的表面质量。从结构强度的角度分析，立板与基座连接的位置是应力集中的区域，当挡块受到工件的侧向冲击力时，连接位置会承受较大的弯矩，设计时需要保证连接位置的圆角过渡，不过作为基础练习模型，这个版本暂时保留了直角连接，主要是为了练习基础的拉伸特征操作，后续如果用于实际生产场景，可以在连接位置增加圆角或者加强筋结构，提升整体的抗冲击能力。在实际的选型应用中，这类凸块的材料通常根据使用场景选择，如果是普通的工装定位，使用45号钢调质处理即可满足强度需求，如果是用于有耐腐蚀要求的场景，可以选择不锈钢材质，如果是需要轻量化的场景，也可以使用铝合金材料加工，表面做阳极氧化处理提升耐磨性。
