带安装孔的铰接式连接支座结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867675
  • 带安装孔的铰接式连接支座结构设计
  • 带安装孔的铰接式连接支座结构设计
  • 带安装孔的铰接式连接支座结构设计
  • 带安装孔的铰接式连接支座结构设计
  • 带安装孔的铰接式连接支座结构设计
  • 带安装孔的铰接式连接支座结构设计
  • 带安装孔的铰接式连接支座结构设计
  • 带安装孔的铰接式连接支座结构设计

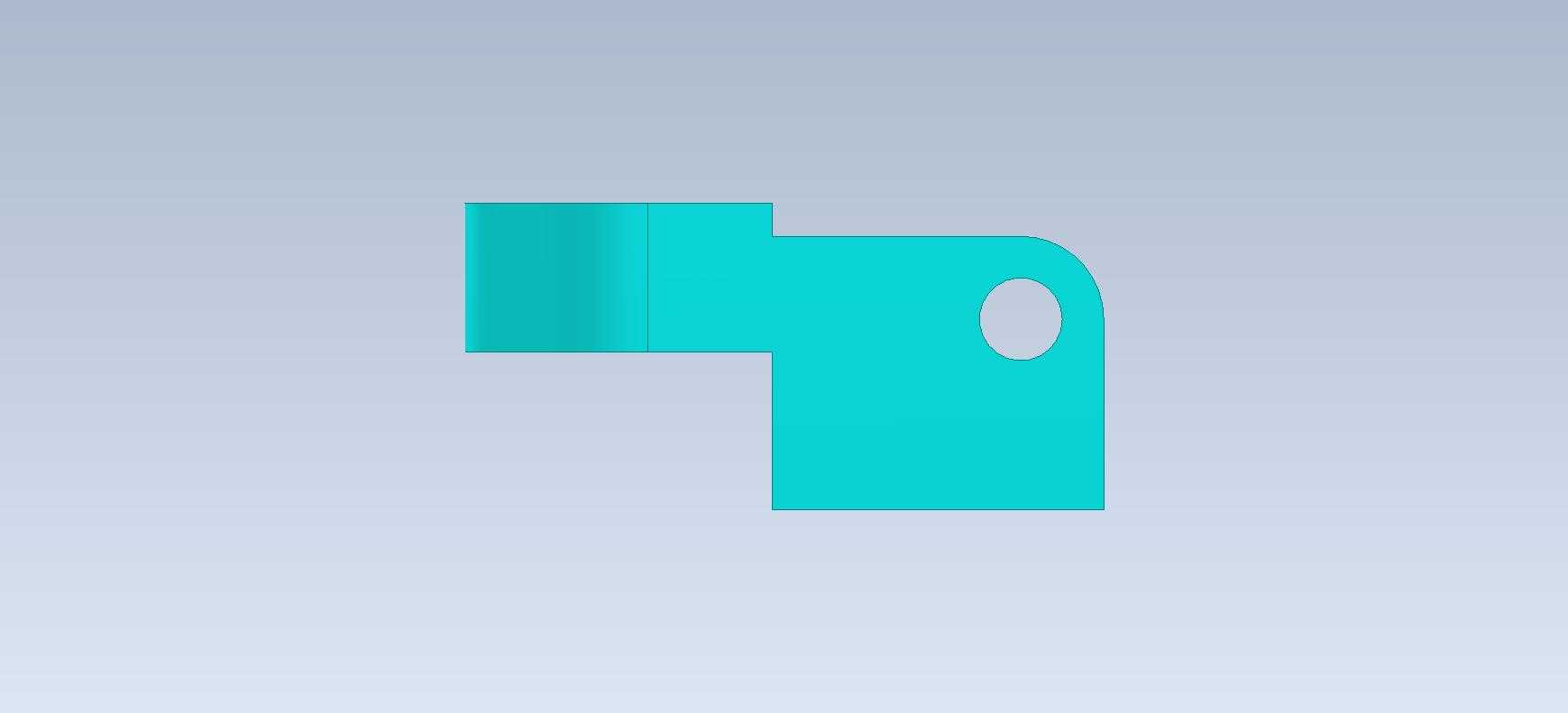

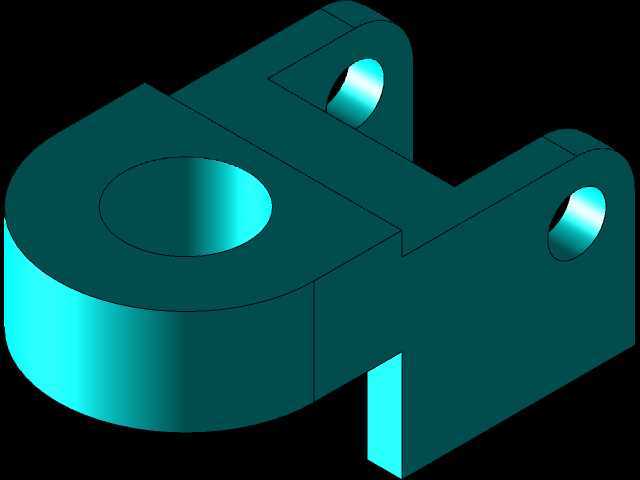

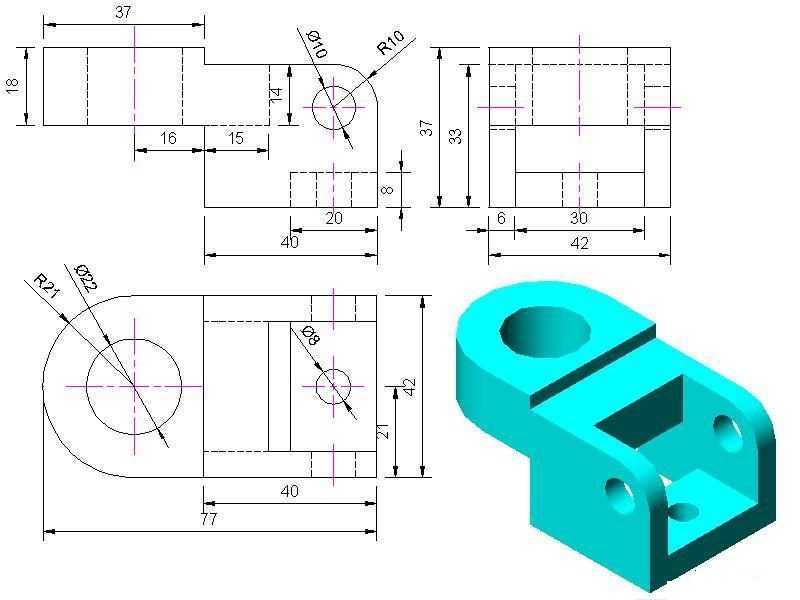

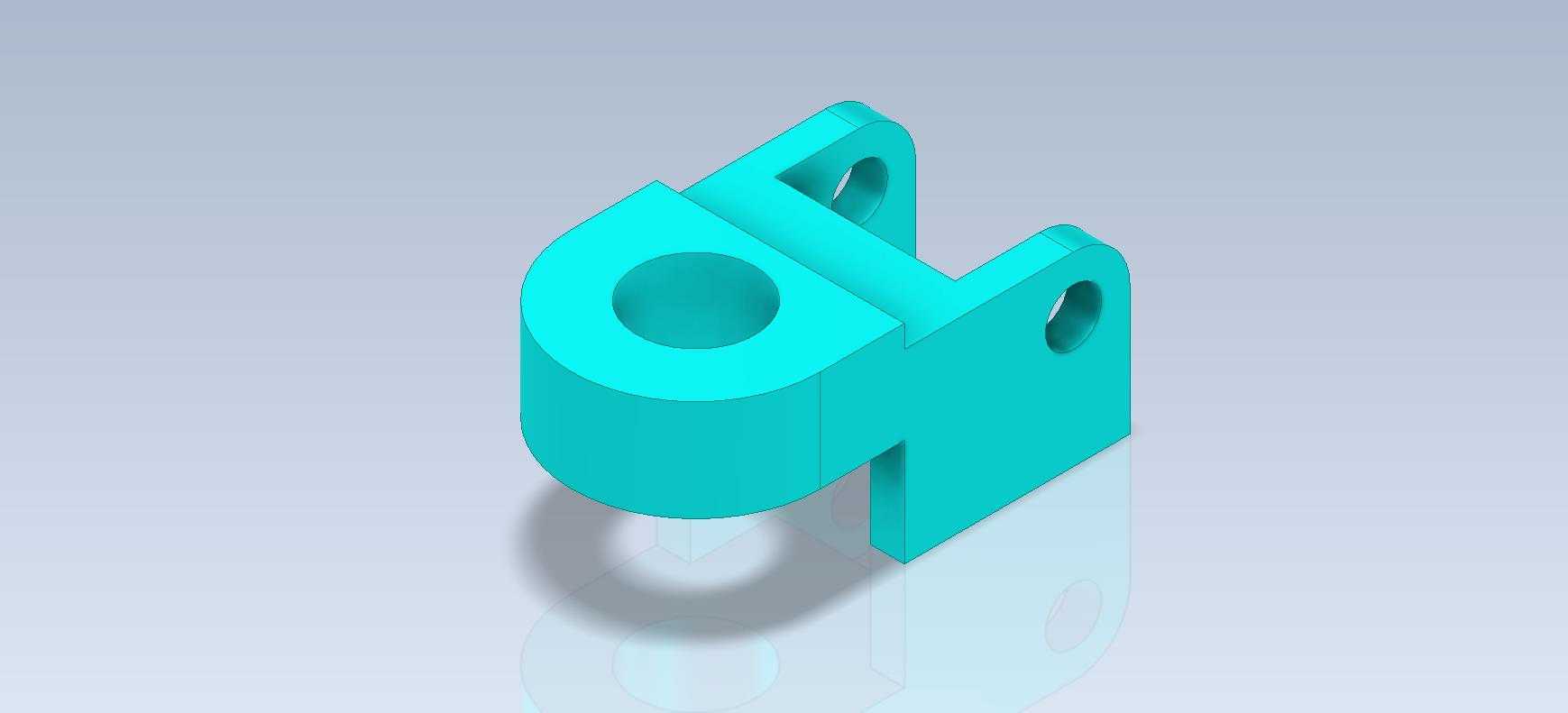

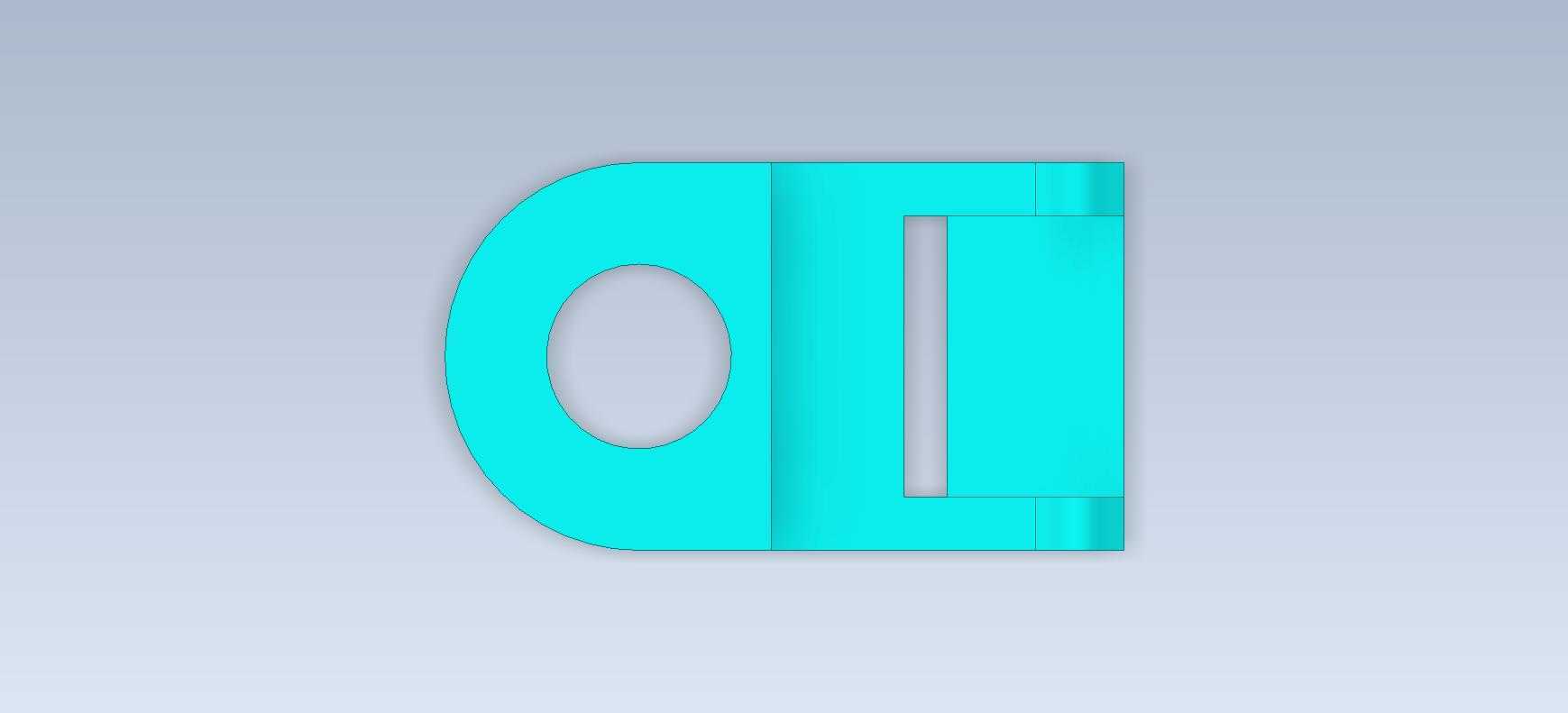

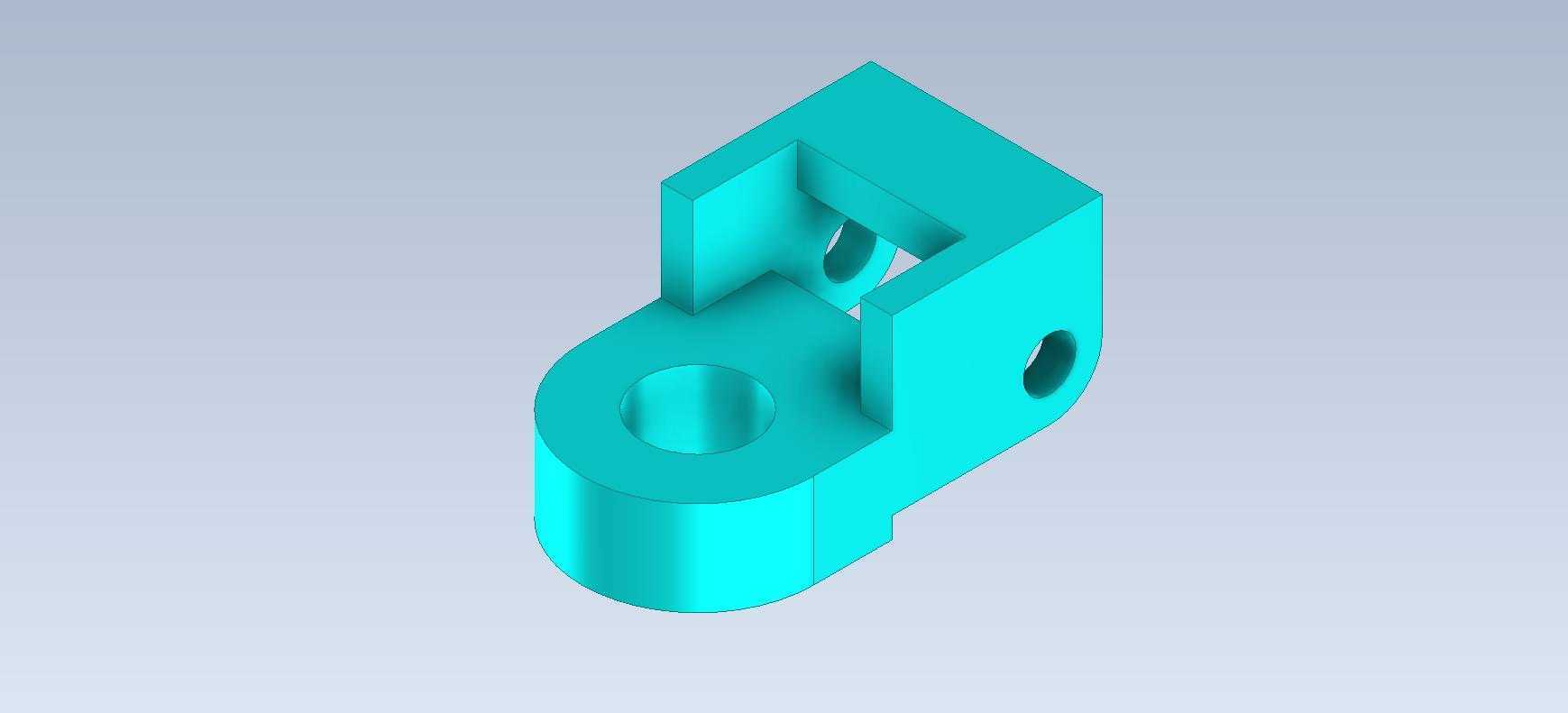

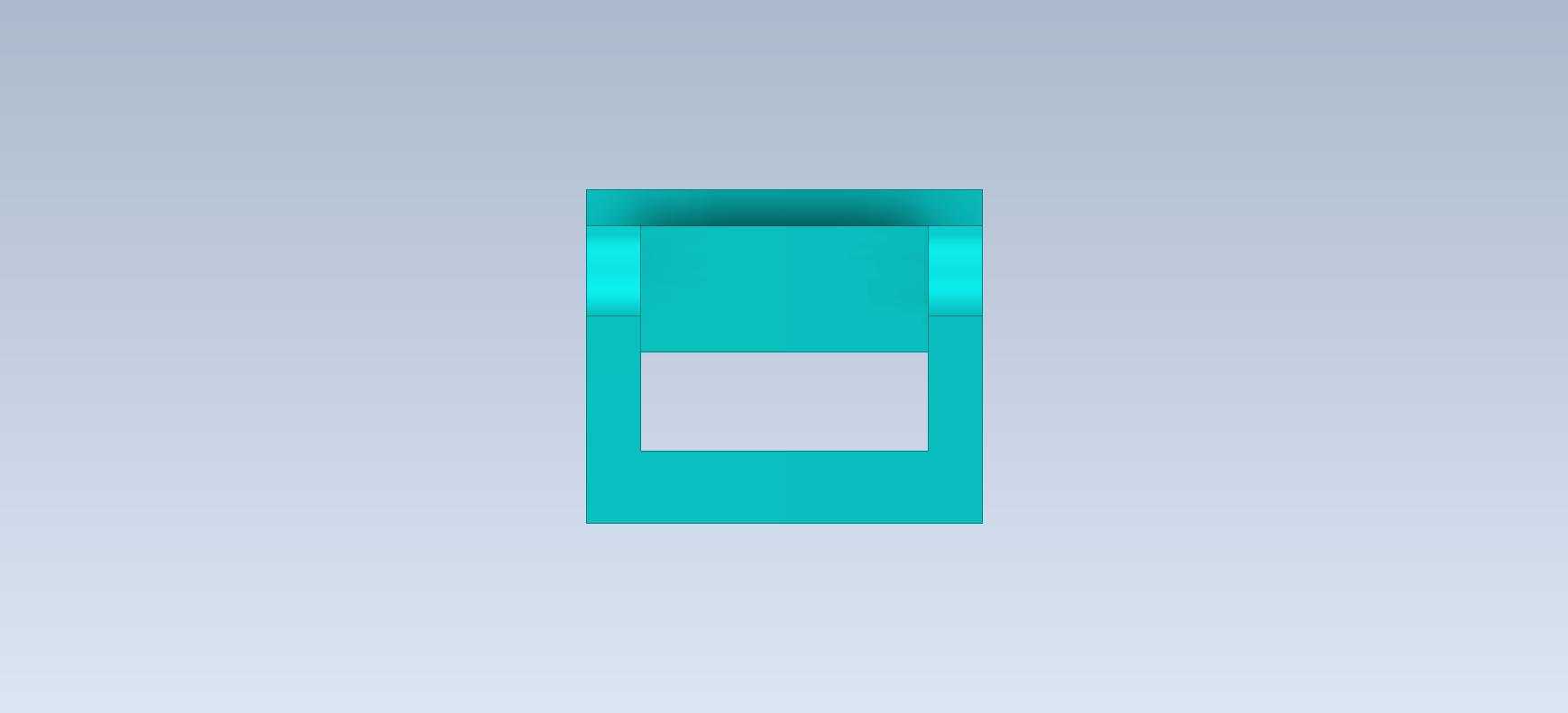

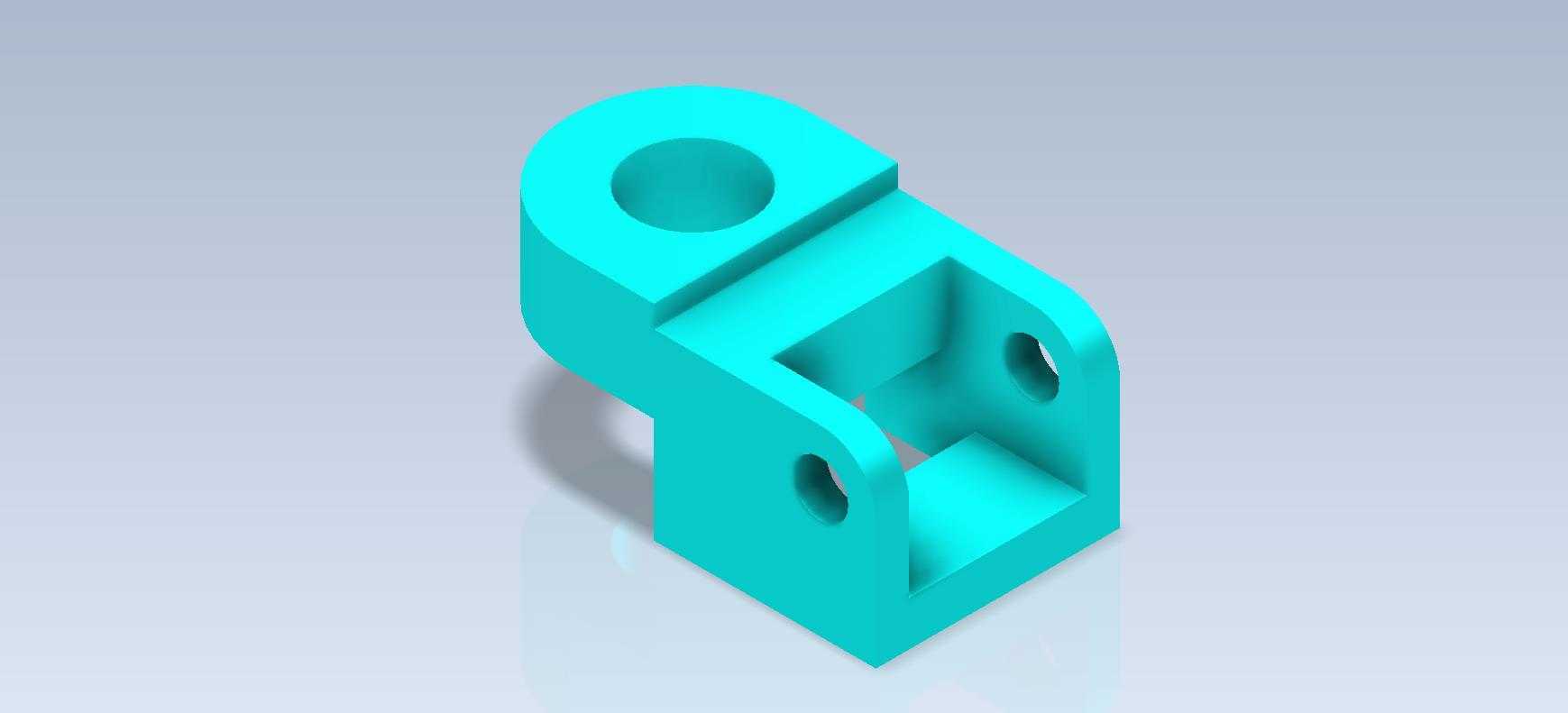

这类带铰接孔的连接支座,在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍,核心作用是实现两个相对运动构件之间的铰接传动,同时承担径向载荷与小幅摆动的扭矩传递,很多时候会作为气缸推杆末端的连接耳座,或是连杆机构的中间铰接支点使用。从结构细节来看,上部的同轴通孔是销轴安装位,孔壁做了等厚设计,避免应力集中在孔口边缘,实际加工时这个孔的公差一般会选H7级,和配套的销轴做间隙配合,保证铰接摆动时没有卡滞,同时控制径向窜动量在0.1mm以内,避免传动过程中出现过大的回程间隙。下部的框型槽结构是为了给配套的连接叉件留出摆动空间,槽体两侧的对称小孔是锁紧定位孔,安装时可以穿入紧定螺钉或是弹性圆柱销,限制销轴的轴向窜动,防止设备长时间运行后销轴脱出引发传动失效。

设计这类零件的时候,首先要核算的是铰接孔的承载能力,根据实际工况下的最大径向载荷,反推孔壁的厚度是否满足剪切强度要求,这个模型的孔壁厚度和孔直径的比例大概在1:1.2,对于常规的轻载传动场景来说完全足够,如果是重载场景还需要在孔位处增加衬套,减少基体的磨损。下部的框型结构做了等壁厚设计,所有转角处都留了R2的铸造圆角或是加工倒角,一方面是避免注塑或是3D打印时出现应力开裂,另一方面也能减少加工时的应力集中,防止零件受冲击时从转角处断裂。

安装边界上,这个支座的底部是平整的安装基准面,实际使用时可以通过螺栓锁紧在设备基板上,也可以根据安装需求在底部加工定位销孔,做精准定位后再锁紧,保证铰接孔的轴线和配套构件的转动轴线完全平行,避免出现别劲的情况。零件的整体外形没有多余的突出结构,所有外棱都做了0.5mm的倒角处理,安装时不会划伤操作人员,也不会和周边的管线、其他构件发生干涉。两侧的锁紧孔轴线和上部铰接孔的轴线垂直相交,保证锁紧件能完全顶在销轴的定位槽里,不会出现锁紧失效的情况。

从建模逻辑来看,这个零件非常适合作为三维建模的基础练习案例,建模时可以先从底部的基准面开始绘制草图,拉伸做出主体的框型结构,再在上部拉伸做出带孔的耳座部分,最后通过切除命令做出两侧的锁紧孔,所有特征都采用参数化设计,修改孔径、壁厚、整体高度等参数时可以直接驱动模型更新,不需要重新绘制草图。实际生产中这类零件如果是小批量试制,可以采用3D打印的方式做样件验证,验证铰接摆动的顺畅度、安装位的配合精度,确认没有问题后再采用机加工或是开模注塑的方式批量生产,材料一般会选用尼龙或是铝合金,兼顾强度和轻量化的需求,在有腐蚀的工况下还可以选用不锈钢材质,提升零件的使用寿命。

需要注意的是,这类铰接支座在装配时,销轴和孔的配合面要涂抹适量的润滑脂,减少长期摆动带来的磨损,定期检查锁紧螺钉的预紧力,避免因为振动导致螺钉松动。如果是用在高速摆动的工况下,还可以在铰接孔内镶嵌自润滑铜套,不需要频繁加注润滑脂也能保证长期顺畅运行。框型槽的内部宽度要比配套的连接叉件宽度大0.2-0.3mm,留出足够的装配间隙,避免因为加工误差导致装配时出现卡滞,同时也能容纳少量的灰尘和磨屑,减少磨粒磨损对零件配合精度的影响。
