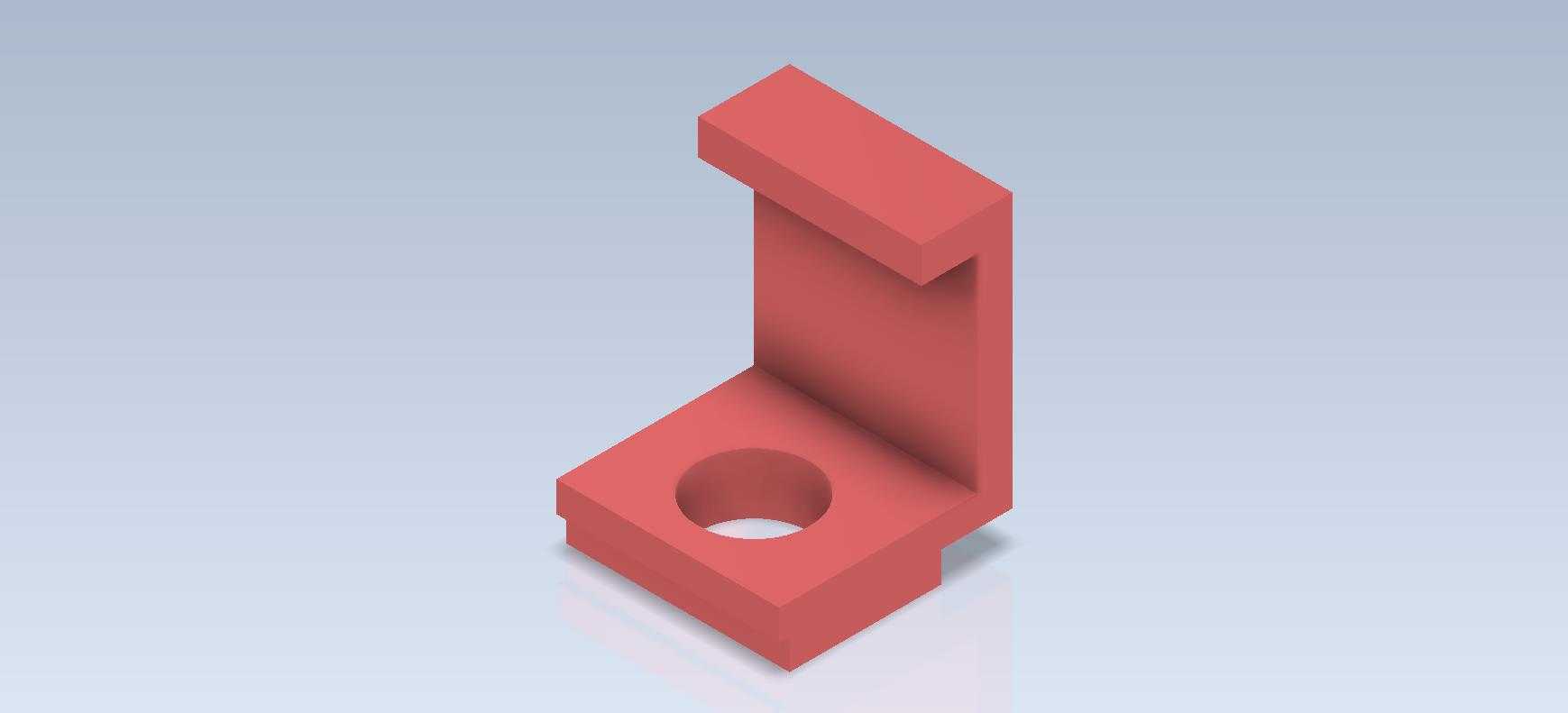

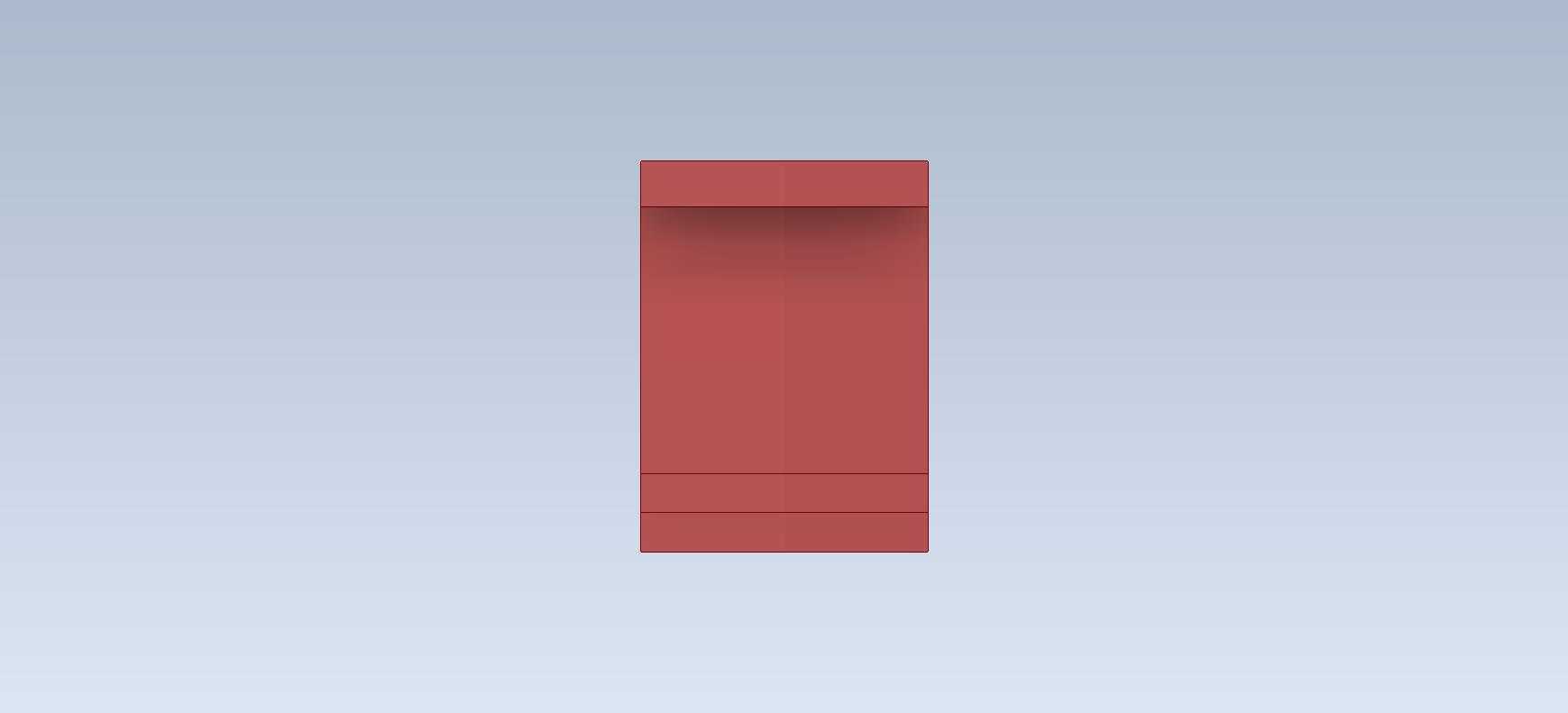

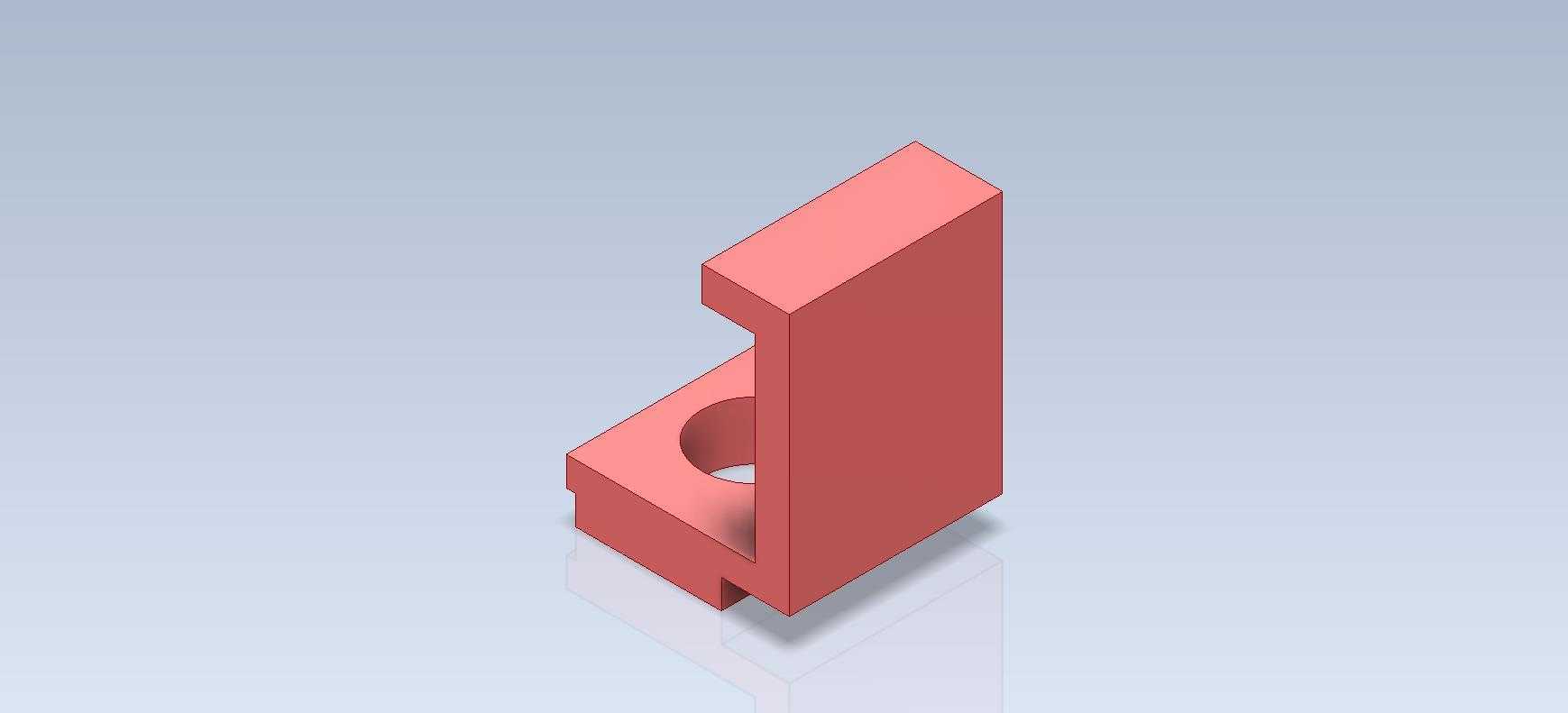

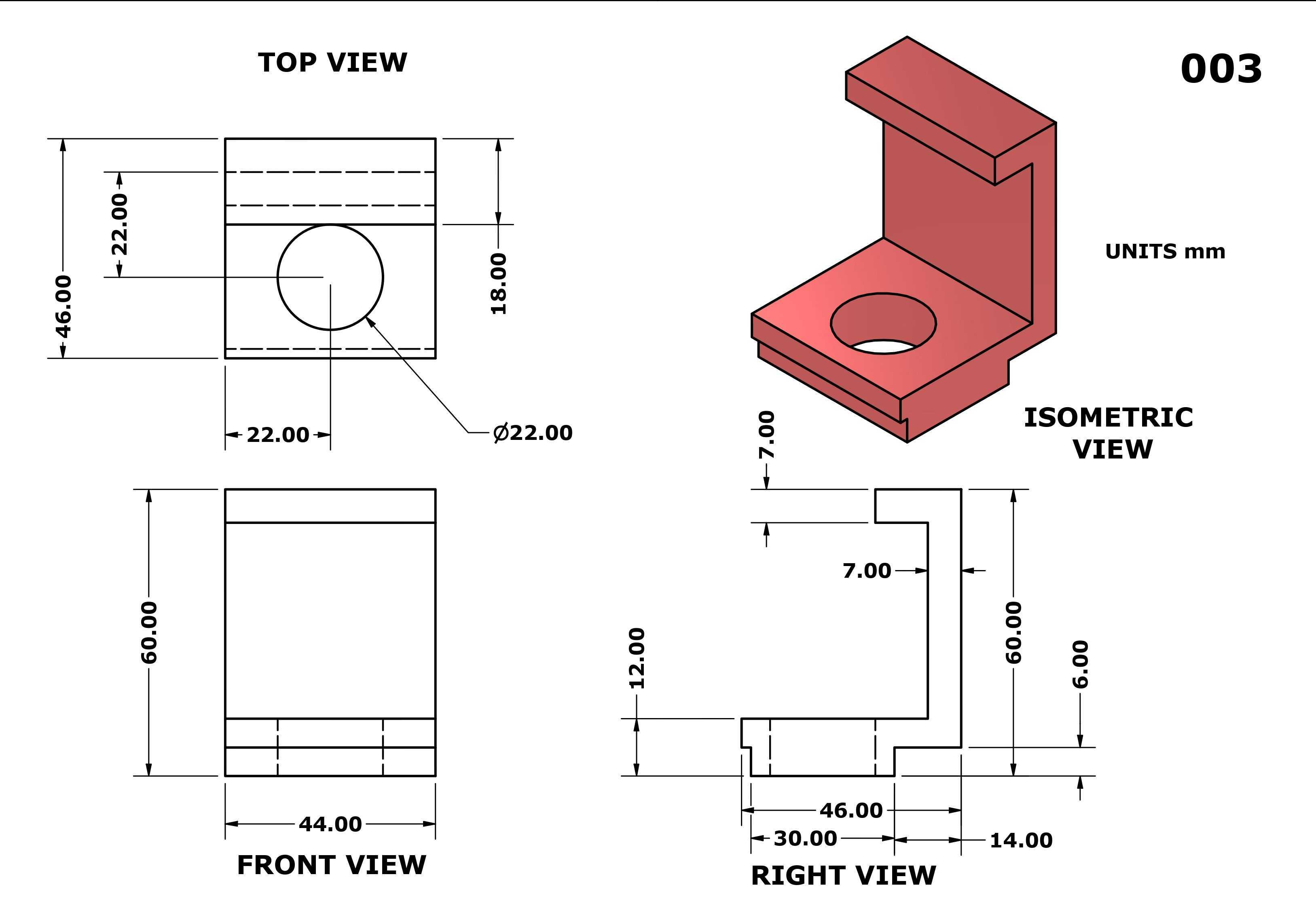

带安装孔L型折弯支撑结构件

这类L型带单安装孔的折弯支撑件，在小型机电设备内部走线、轻载部件承托场景里十分常见，日常做结构设计时经常会碰到类似的安装空间受限的支撑需求，很多新手建模时容易忽略折弯处的工艺余量、安装孔的边距要求，最后出的模型要么没法加工，要么装配时和周边零件干涉。

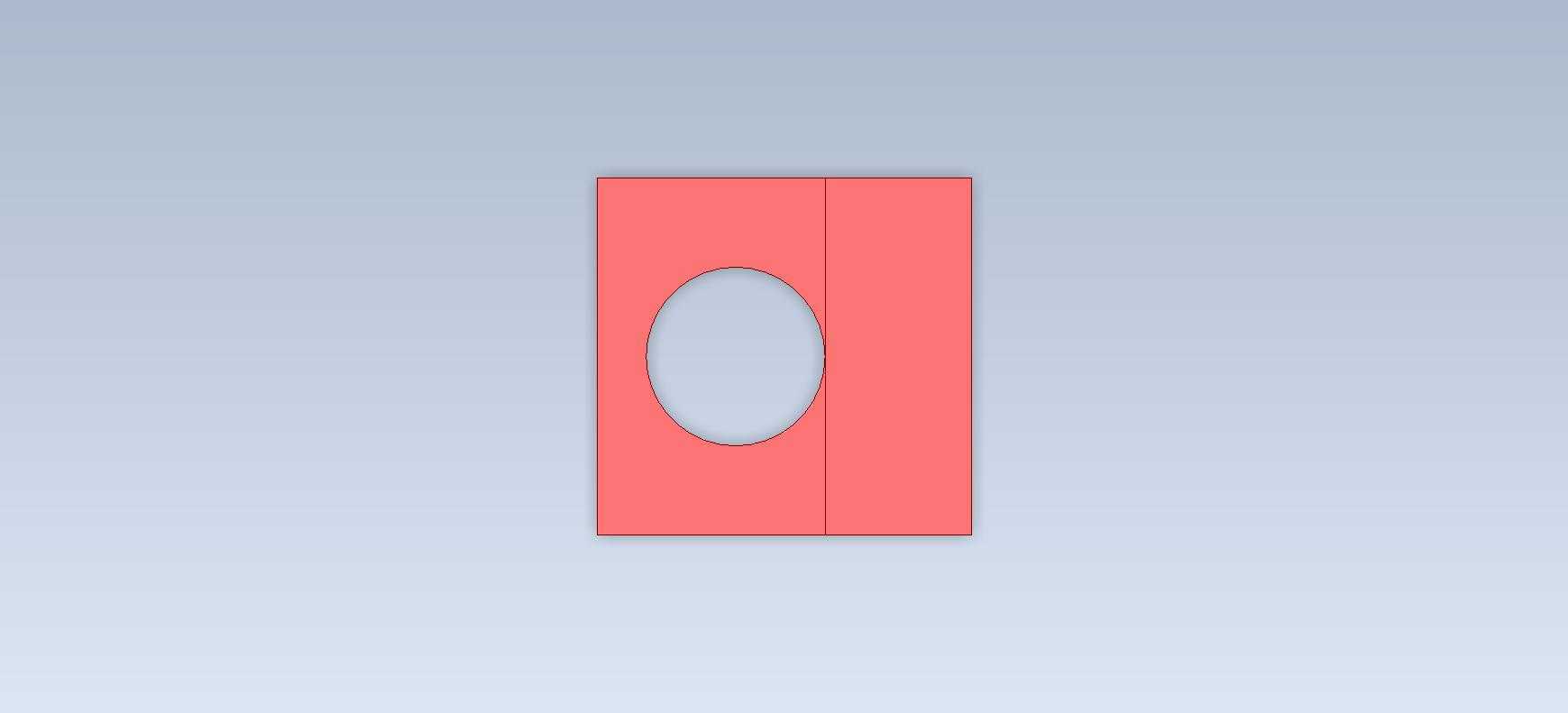

从实际使用场景来看，这类零件大多用在低压电控柜内部的小型元件承托、桌面小型实验工装的定位支架、3D打印外设的辅助固定座上，承载上限不高，一般承托重量不超过2kg的小型电气元件、传感模块或者走线固定座，不需要做额外的加强筋，靠折弯自身的结构强度就能满足使用需求。设计这类零件的时候，首先要确认安装面的边界尺寸，底部的方形安装座边长要匹配安装点位的空间，不能超出安装面的可用范围，底部的通孔是用来穿M4或者M5的固定螺丝，孔中心到底座边缘的距离要留够至少1.5倍螺丝直径的余量，避免安装时扳手没有操作空间，也防止螺丝锁紧时边缘出现应力开裂的问题，如果是钣金加工的话，孔边距还要额外预留折弯时的材料变形余量，避免孔位被拉变形。

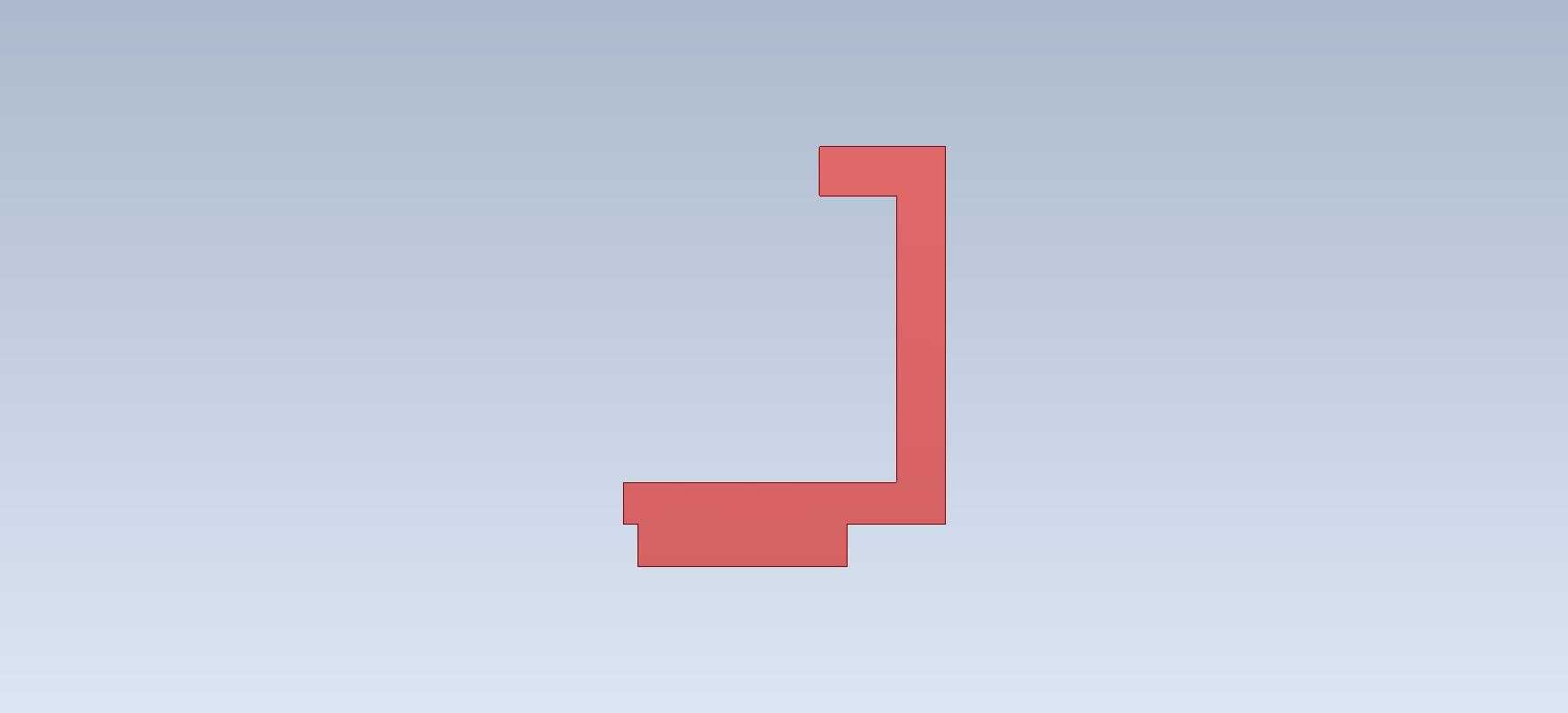

竖直方向的折弯边高度，要根据被承托部件的安装高度来定，折弯的内角要做微小的圆角处理，不能直接做直角折弯，不管是钣金折弯还是机加工、3D打印，直角内角都会产生应力集中，长期受载的话容易在折弯处出现断裂，外圆角则要匹配材料厚度，一般和材料厚度保持一致就可以，既不会浪费材料，也能保证折弯处的结构强度。顶部的水平折边是用来承托被固定件的，折边的宽度要和被承托部件的安装边宽度匹配，不能太窄导致承托不稳，也不能太宽占用多余的设备内部空间。

建模的时候要注意两个安装面的平面度要求，底部安装面要和安装基准面完全贴合，不能出现翘曲，顶部承托面要和底部安装面保持平行，平行度公差要控制在0.1mm以内，不然被固定的元件安装后会出现倾斜，影响后续的接线或者传感精度。很多新手做这类练习模型的时候，只会照着轮廓画外形，忽略了实际装配的工艺要求，比如孔的深度、折弯的圆角、各个边的倒角，这些细节在实际生产里都是必须考虑的，比如零件的所有外露锐边都要做0.2mm的倒角处理，避免安装时划伤操作人员，也防止零件运输过程中出现边缘崩缺。

从安装边界来看，这类零件的整体占用空间是固定的L型轮廓，安装时要确认竖直折弯边后侧没有其他突出的零件，预留至少2mm的装配间隙，避免安装时和周边零件产生硬干涉，底部安装座的下方要保证平整，不能有凸起的焊点或者结构筋，不然锁紧螺丝的时候零件会出现倾斜，导致固定不稳。如果是用在有振动的设备上，还可以在底部安装面和安装基准之间加一层薄橡胶垫，减少振动传导，避免螺丝松动，不过这类基础练习模型主要是用来训练建模时的尺寸把控、特征顺序逻辑，先画底部安装座的草图，拉伸成实体后再做竖直边的拉伸，然后添加安装孔特征，最后处理圆角和倒角，整个建模流程要符合实际加工的顺序，不要用不合理的特征命令，比如不要在薄壁结构上做不必要的布尔运算，避免出现碎面或者特征错误，影响后续的工程图导出或者加工编程。
