带斜楔定位与半圆槽的机械基础练习构件

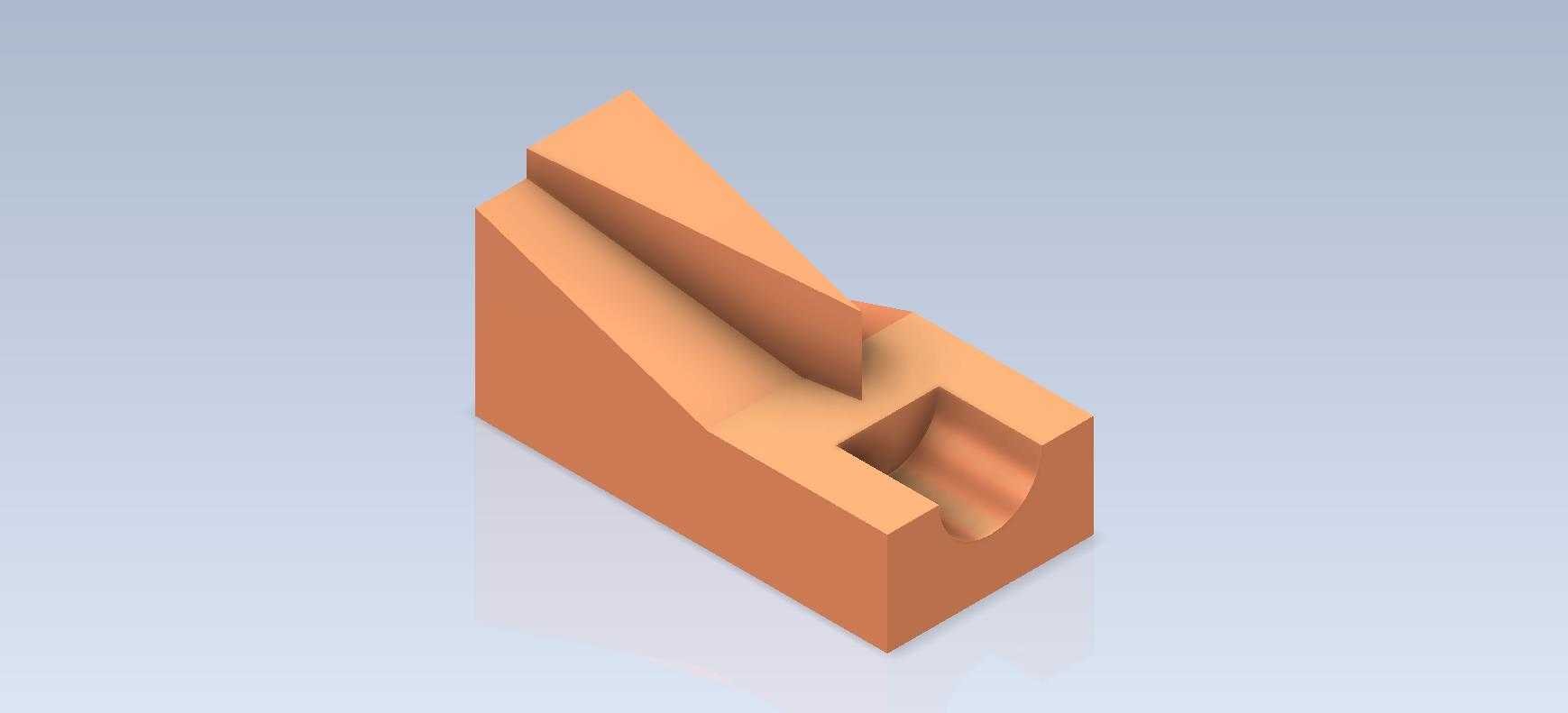

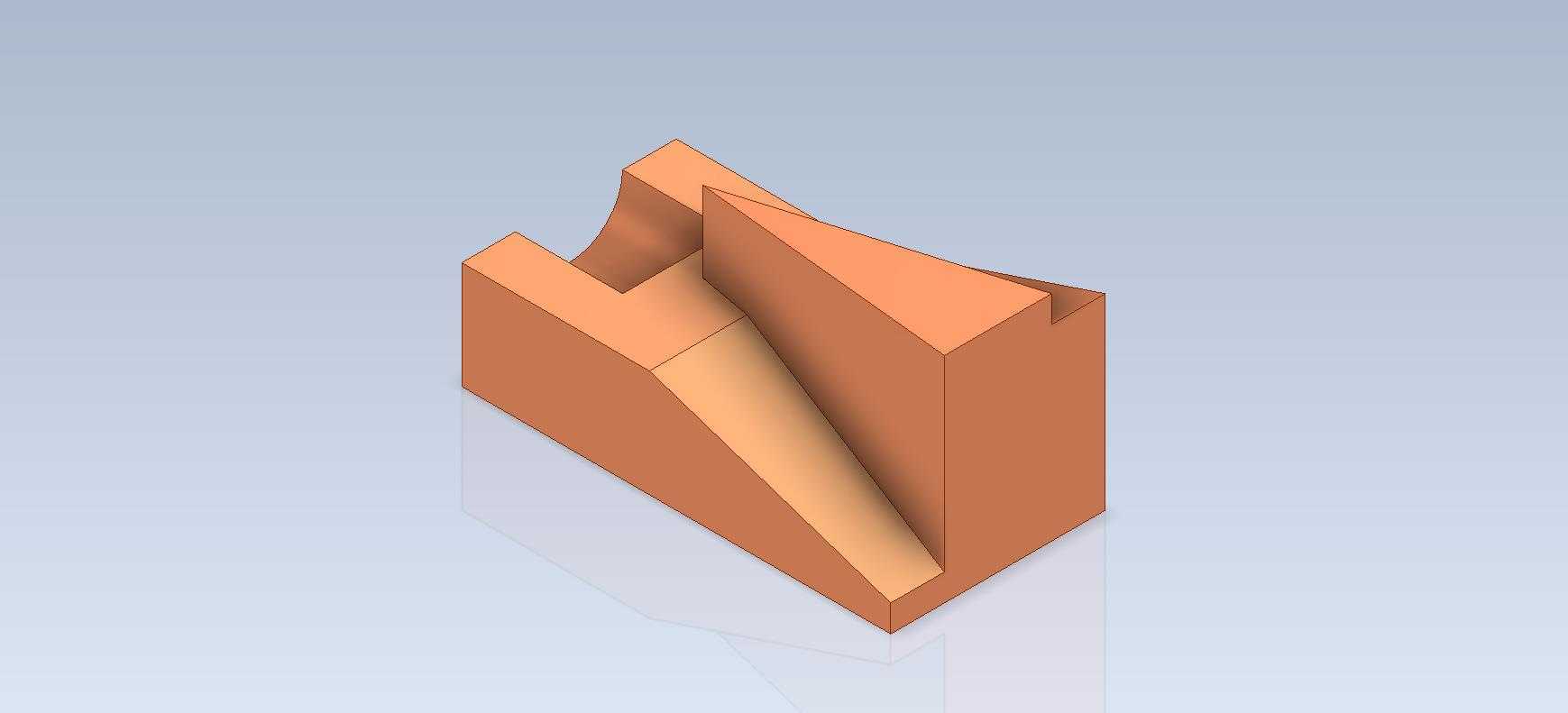

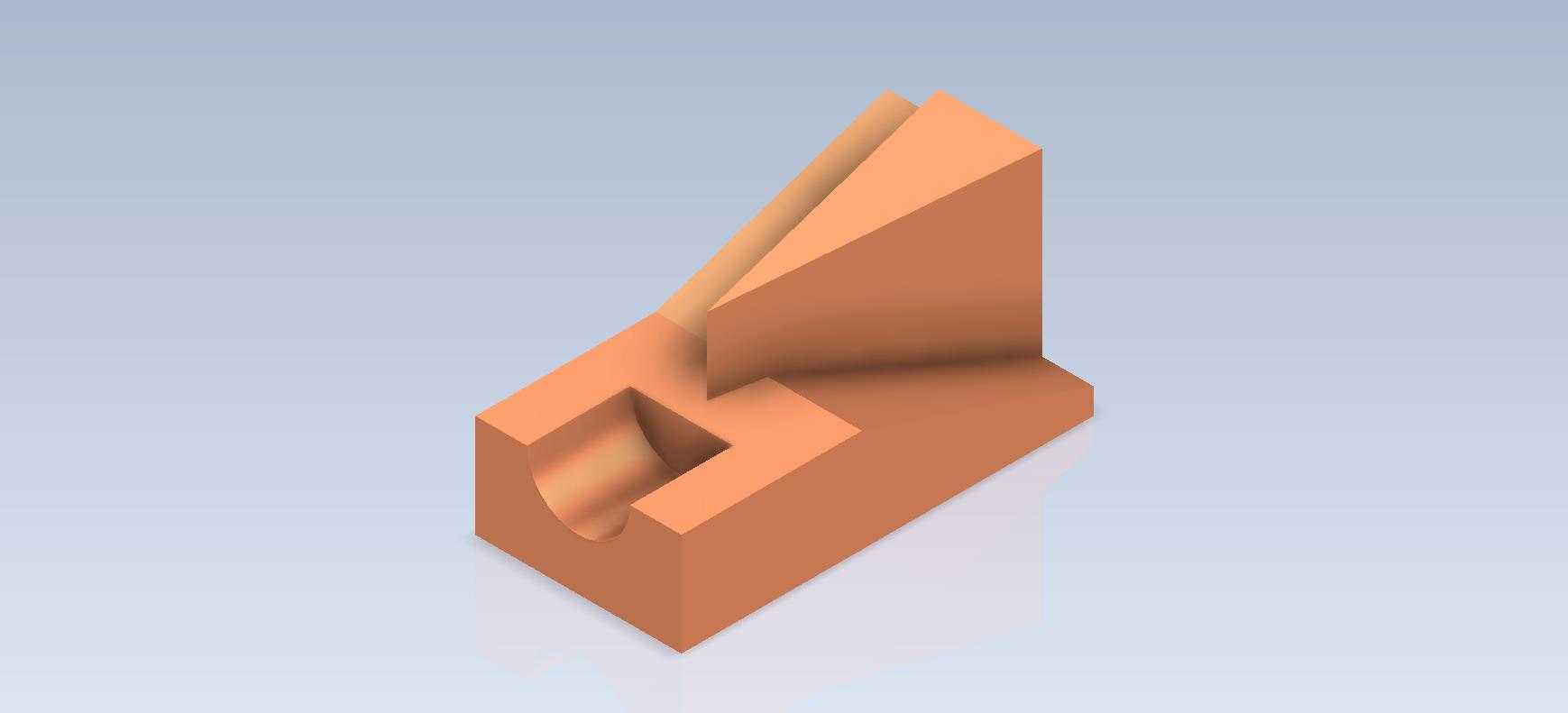

这类带斜向楔块与内凹半圆槽的块状构件，常见于工装夹具的定位模块、小型输送线的挡停单元以及手动工装的快速卡位结构中，在小零件加工工位、电子元器件装配治具里应用频次较高，主要作用是为圆柱类工件、带斜面的小型冲压件提供精准的定位支撑，避免工件在装配或加工过程中出现位移偏斜。从结构功能来看，底部的矩形基座是整个构件的安装基准，基座上开设的半圆槽可直接适配直径匹配的圆柱销、圆棒料工件，无需额外加装V型块即可实现圆柱类零件的径向定位，槽面的圆弧过渡能减少与工件的硬接触磨损，长期使用后也不会出现棱角崩缺导致的定位精度下降问题。基座上方延伸的斜向立板与基座顶面形成固定角度的楔面，这个角度通常根据被定位工件的斜面倾角匹配设计，既可以作为斜面工件的支撑面，也能在手动压紧机构中作为楔紧面使用，通过斜面向下的分力实现工件的侧向压紧，相比平面压紧结构能节省至少30%的压紧操作行程，适合空间受限的小型工装场景。

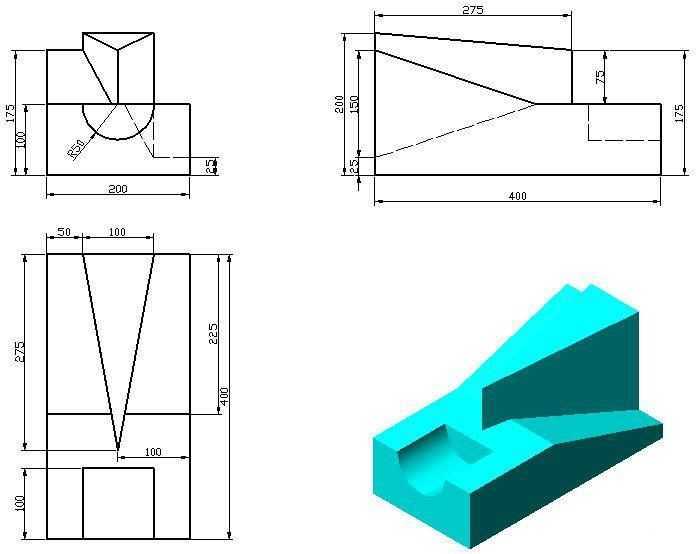

设计这类构件时，首先要确定安装边界：基座的底面为全平面设计，可直接通过螺栓固定在工装基板或者设备工作台面上，基座的长宽尺寸需要匹配安装位置的螺孔间距，通常预留至少两个M4或者M5的安装孔位，孔位距离基座侧边的距离不小于5mm，避免安装时螺栓头超出基座边缘干涉周边结构。半圆槽的中心高度需要根据工件的中心高要求设定，槽的直径公差通常取H7级别，保证与圆柱工件的配合间隙控制在0.02mm以内，满足普通装配工位的定位精度要求。斜立板的倾斜角度需要经过受力校核，当作为楔紧面使用时，角度要控制在自锁角范围内，避免压紧后出现工件回弹松脱的问题，斜立板与基座的连接位置要做圆角过渡，减少应力集中，防止反复受载后连接处出现断裂。

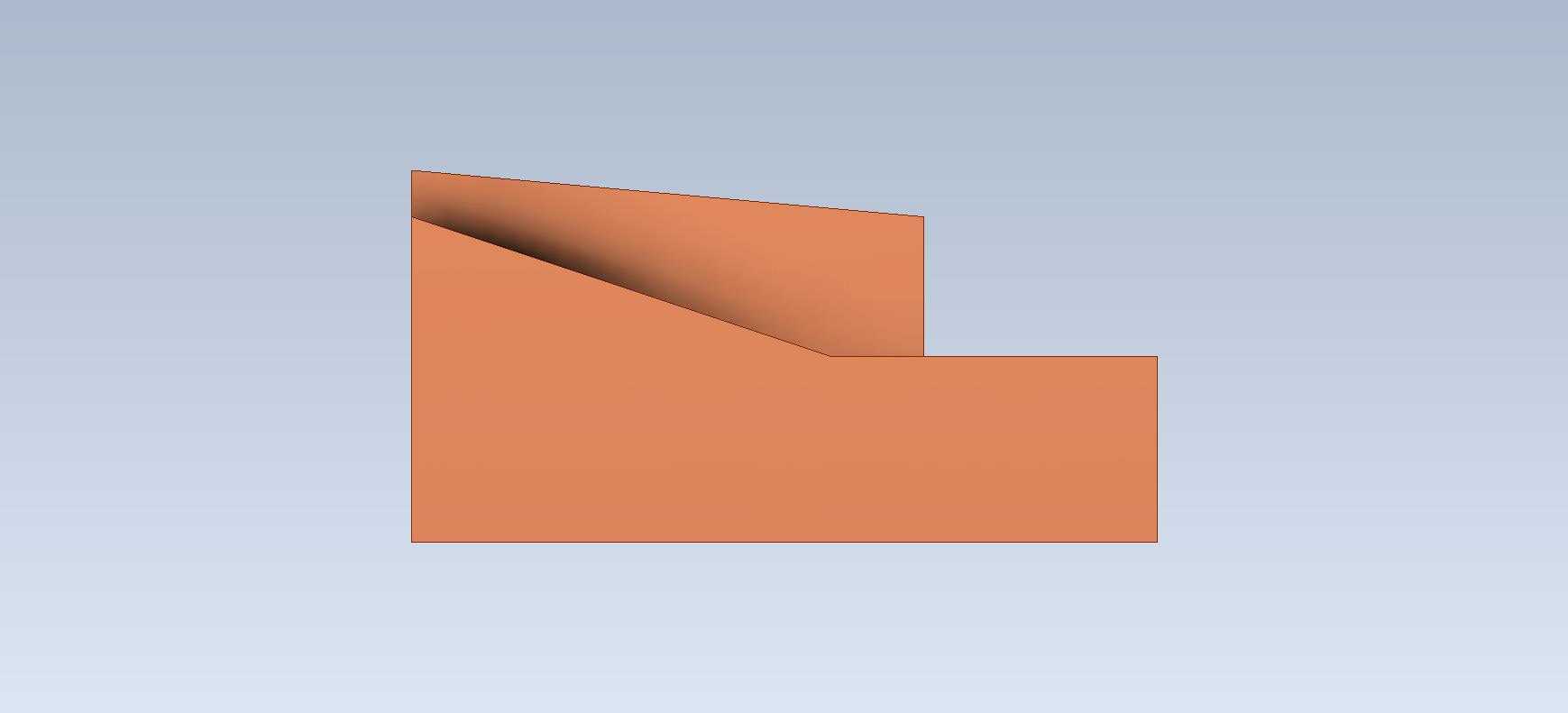

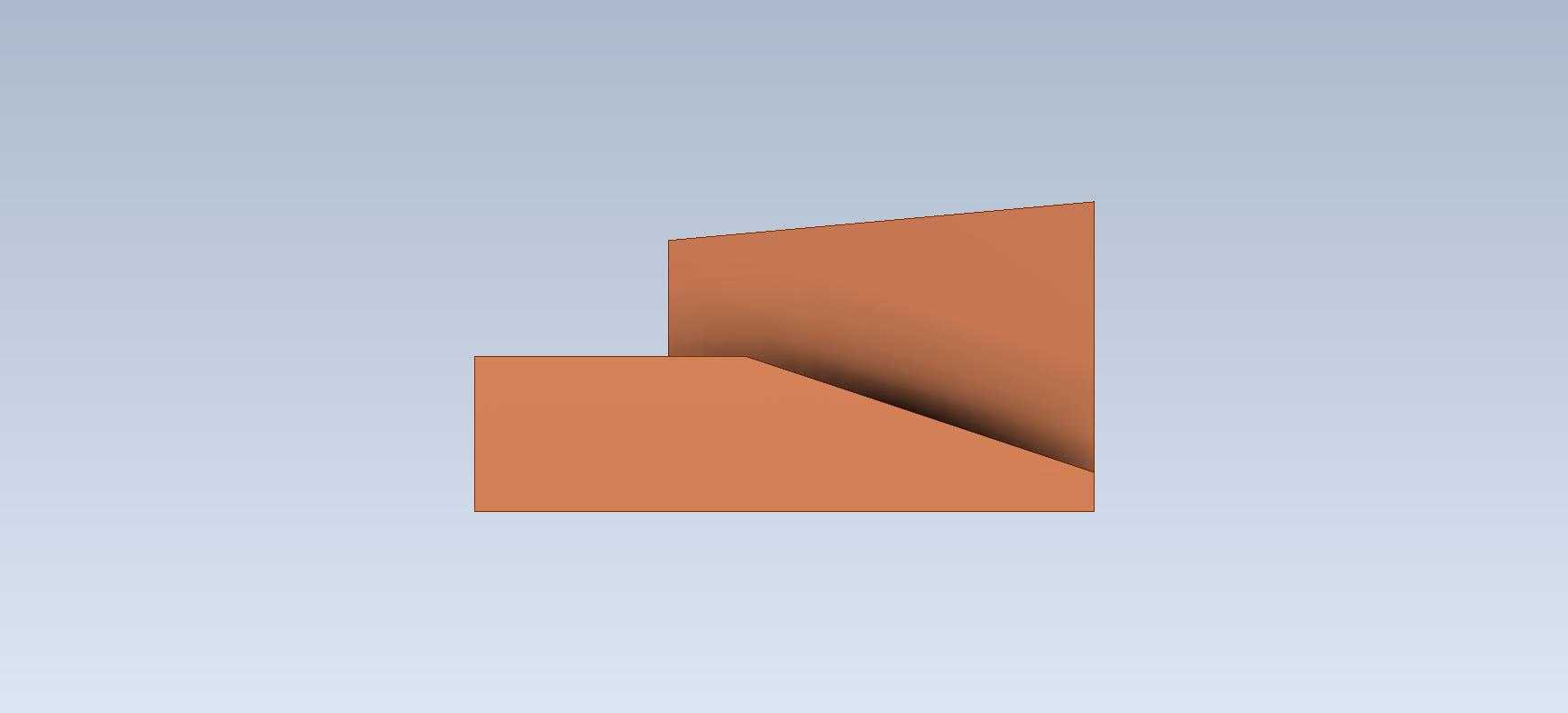

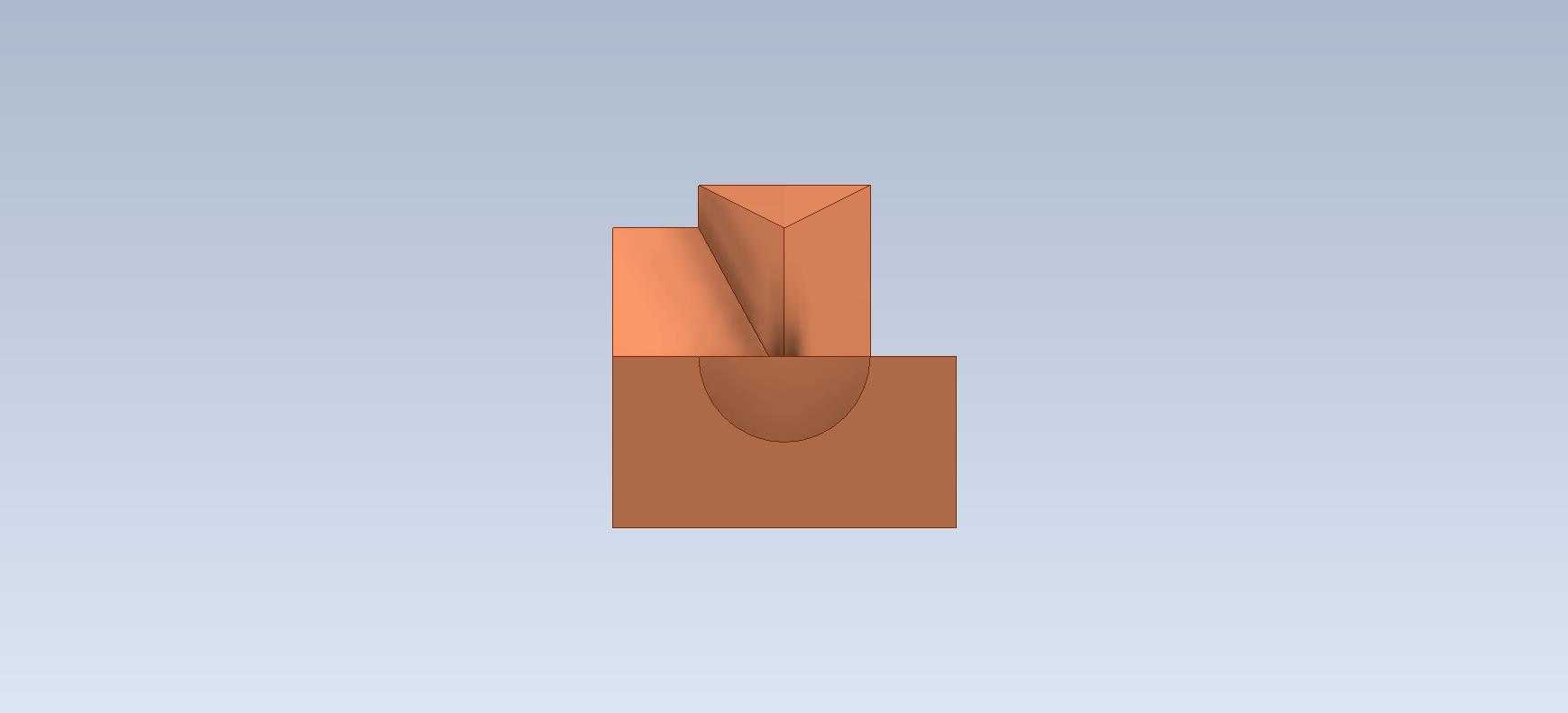

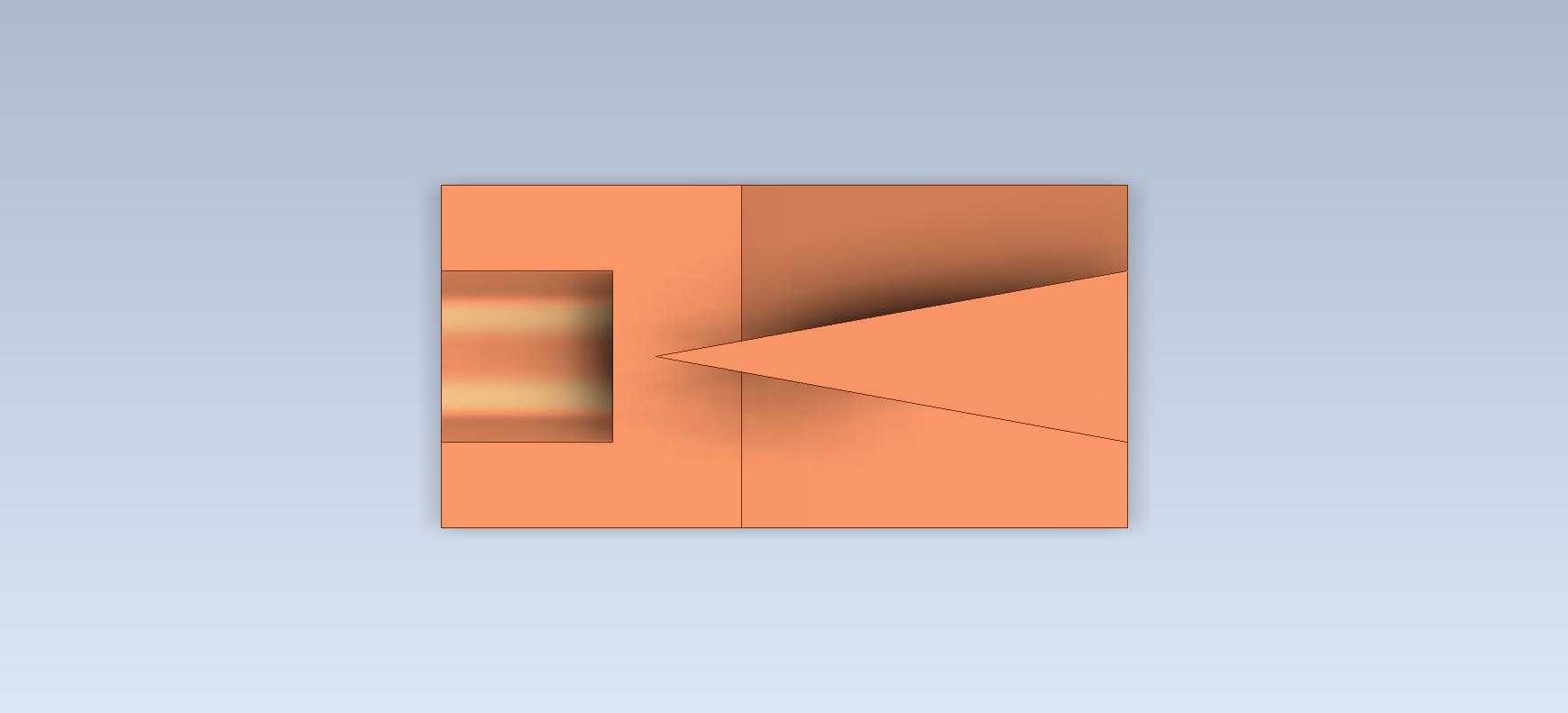

从建模逻辑来看，这类基础构件的建模流程非常适合三维软件入门练习：首先绘制基座的矩形草图，拉伸得到基础块体，接着在基座顶面绘制半圆槽的截面轮廓，通过拉伸切除得到半圆槽结构，之后在基座的对应端面绘制斜立板的三角形截面，沿垂直方向拉伸得到立板实体，最后对所有锐边做0.5到1mm的倒角处理，避免加工后锐边割手，同时也能减少热处理环节的应力集中。建模过程中需要注意各个特征的父子关系，将安装基准面作为第一个特征的草图平面，后续所有特征都基于基准面或者前序特征的平面进行绘制，方便后续修改参数时不会出现特征报错，比如调整半圆槽直径时，只需要修改草图的圆尺寸，不需要重新绘制整个特征，调整斜立板角度时，只需要修改草图里的角度约束，就能快速更新整个模型。

实际加工这类构件时，通常选用45号钢或者铝合金作为毛坯材料，45号钢材质的构件经过调质处理后硬度可达HB220-250，适合需要反复受载的工装场景，铝合金材质的构件重量轻、加工速度快，适合手动搬运的小型治具。加工工序首先是铣削基座的六个面，保证底面的平面度在0.01mm以内，为后续安装提供稳定基准，之后铣削半圆槽和斜立板的楔面，最后做倒角和表面处理，钢件可以做发黑处理防锈，铝合金件可以做阳极氧化提升表面耐磨性。安装时需要先将基座底面与安装台面擦拭干净，避免铁屑、灰尘夹在结合面之间导致安装倾斜，锁紧螺栓时要按照对角顺序逐步拧紧，防止基座受力不均出现翘起，影响定位精度。日常使用中需要定期清理半圆槽和斜面上的加工碎屑、油污，避免碎屑堆积在槽内导致工件定位不准，当槽面或者楔面出现磨损超过0.1mm时，需要及时更换构件，避免定位误差累积影响产品装配精度。
