电源变压器用块状定位基座结构设计

在小功率电源变压器的配套结构设计中，这类块状定位基座是很常见的配套安装构件，日常做基础建模练习的时候，这类零件能很好地锻炼拉伸、切除、倒角这些基础特征的运用逻辑，也能帮刚接触三维建模的从业者快速建立实体建模的空间思维。从实际应用场景来看，这类基座主要用在小型工频电源变压器的端部定位场景，一般是套在变压器铁芯的端部凸台上，一方面给线圈绕组的端部留出绝缘防护间隙，另一方面基座上的卡槽结构可以直接卡在PCB板或者设备安装板的定位凸筋上，不需要额外打螺丝就能完成预固定，大幅降低小功率电源模块的装配工时。

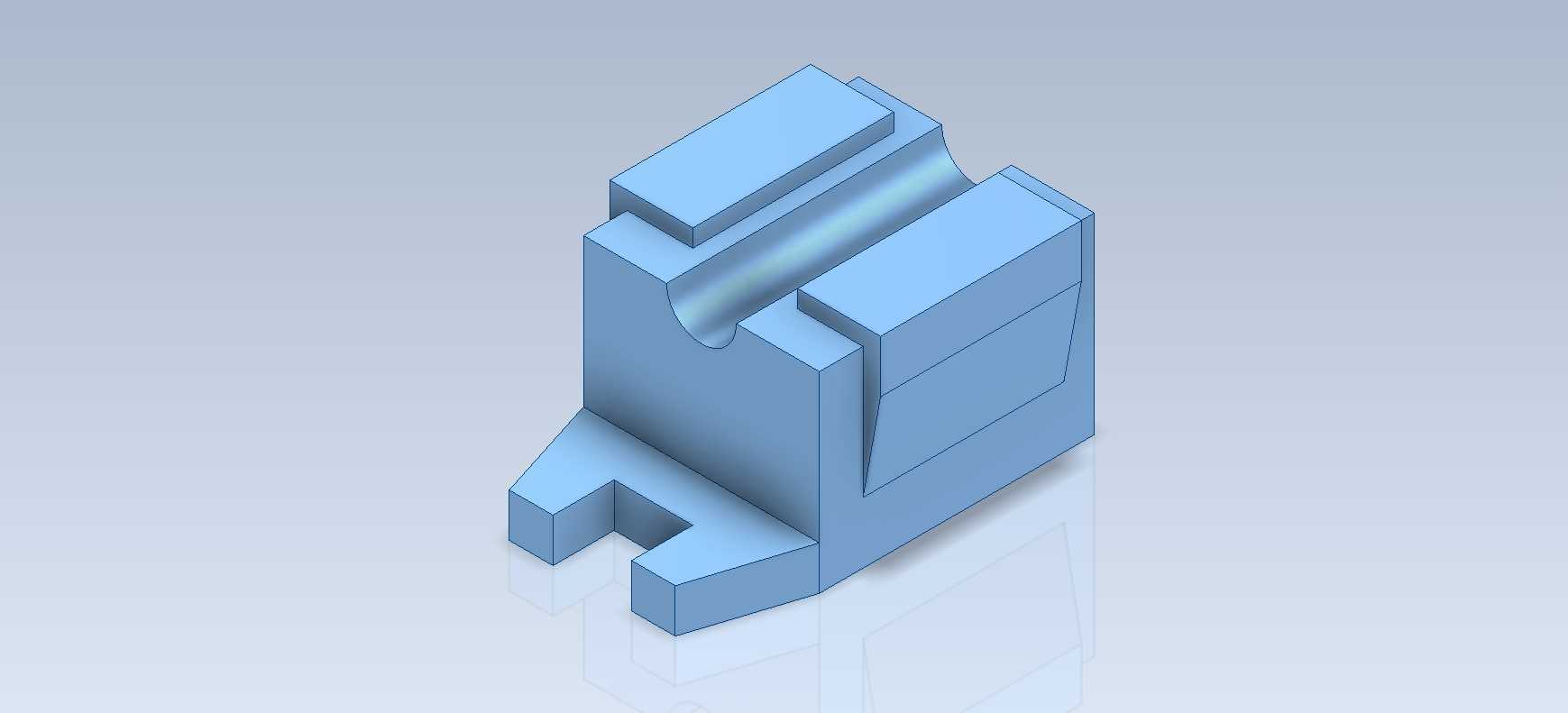

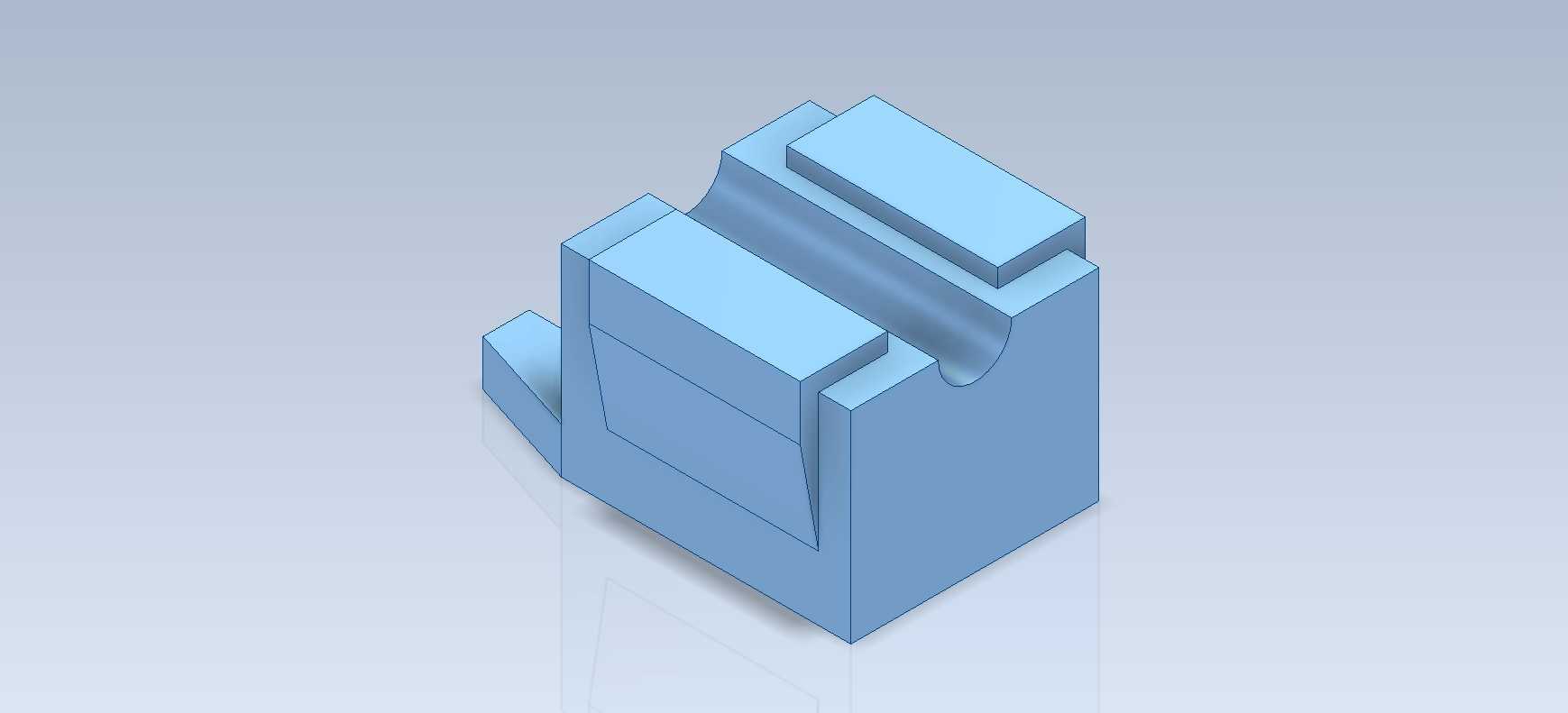

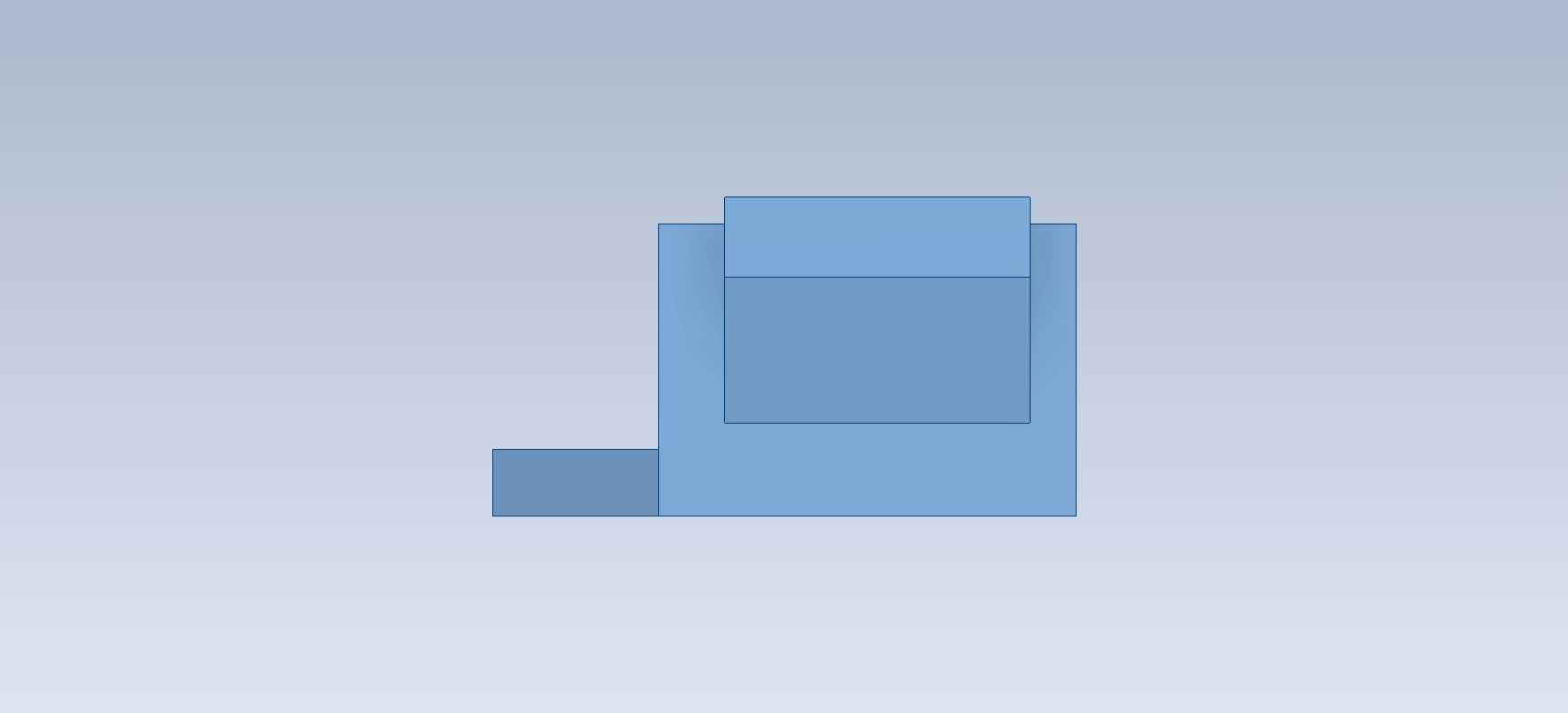

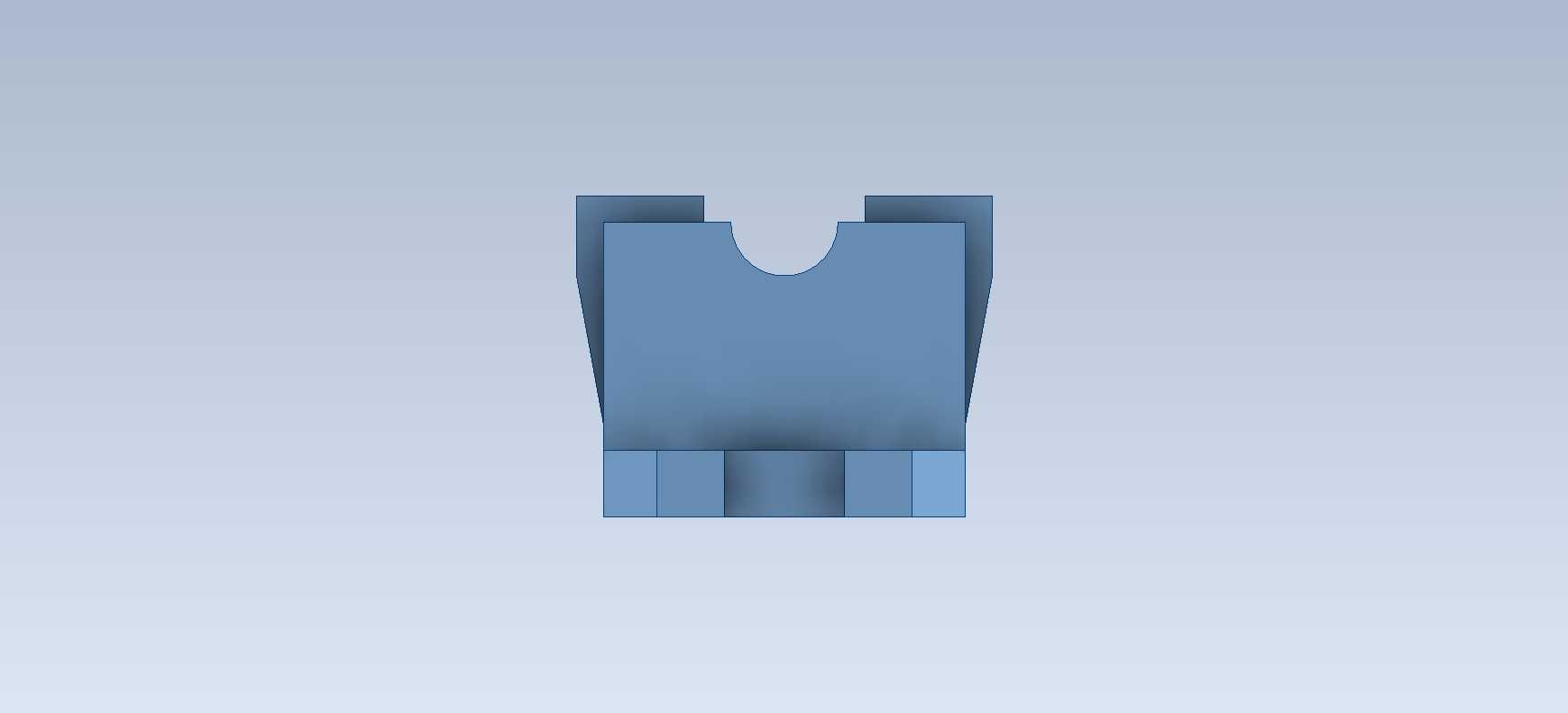

从功能特性上拆解这个构件，主体是方正的块状结构，顶部开出的两道平行卡槽，尺寸刚好匹配变压器铁芯叠片的端部厚度，卡入之后能限制铁芯沿叠片方向的窜动，避免设备运输过程中因振动出现铁芯移位、绕组引线被扯断的问题。基座底部伸出的两个带缺口的支脚，是专门对应安装板上的卡接孔设计的，支脚插入安装孔后，缺口位置会卡在孔壁的凸点上，完成轴向的限位，不需要额外的紧固件就能实现可靠固定，这种快装结构在消费类电子的小功率电源模块里应用非常广泛，能有效压缩整机的装配成本。

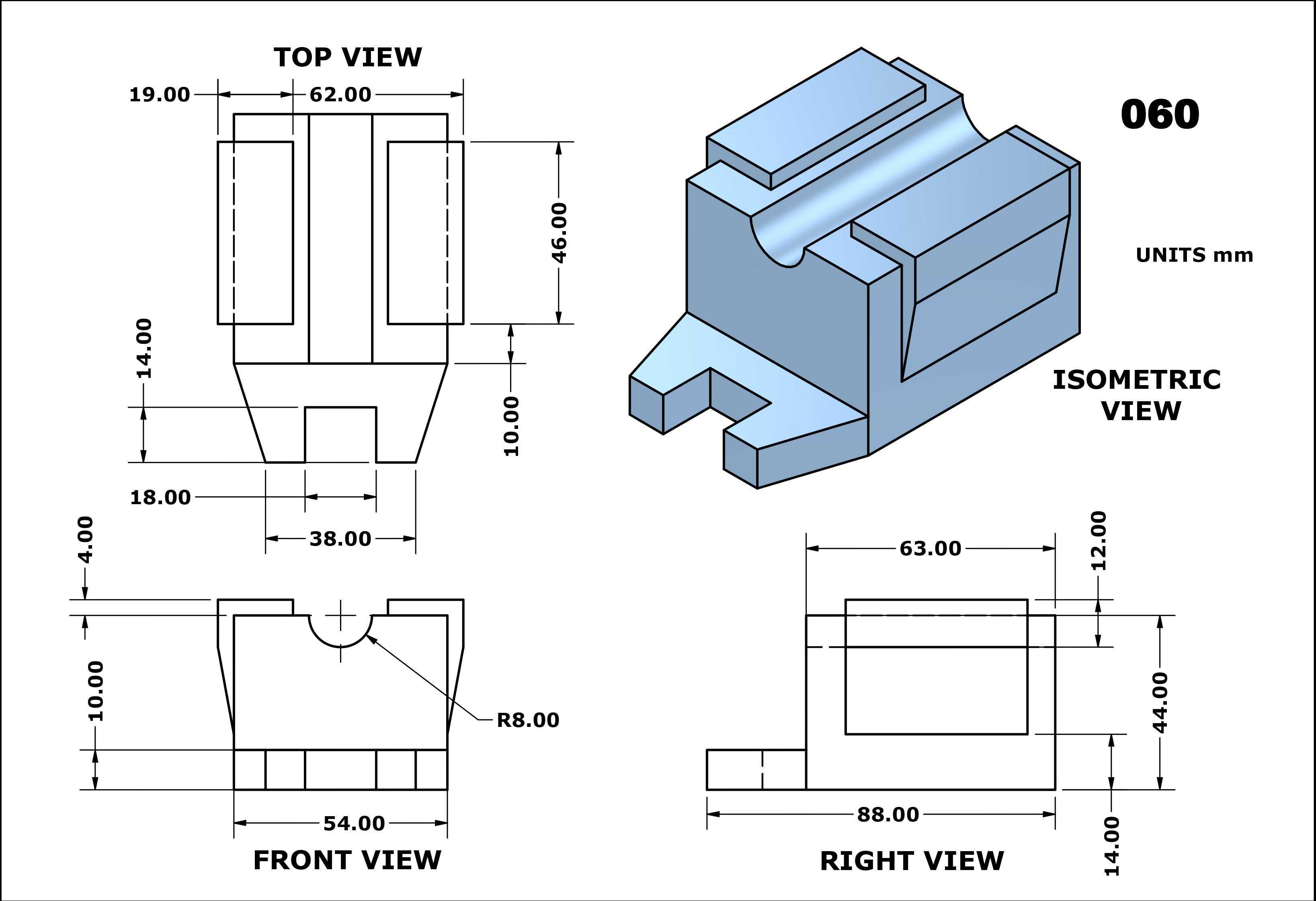

做这个零件的建模设计时，首先要确定核心的安装边界尺寸：主体块的宽度要和铁芯端部的宽度保持一致，避免突出部分挤占周边元件的安装空间；顶部卡槽的深度要控制在铁芯叠厚的1/3左右，太浅会导致卡接不牢，太深则会让基座整体高度过高，增加电源模块的整体占用空间。底部支脚的厚度要比安装板的厚度小0.1mm左右，保证卡接后不会出现松动，支脚上的缺口倒角要做15度的导向斜角，方便装配的时候快速对准安装孔，减少装配对位的时间。

建模过程中要注意几个容易出错的细节：首先是所有棱边都要做0.2-0.5mm的圆角处理，一方面是避免注塑生产的时候出现应力集中导致零件开裂，另一方面也能防止装配的时候锋利的棱边刮破变压器绕组的绝缘漆层，造成绝缘失效的问题。其次是卡槽的内侧壁要做0.3度的拔模斜度，方便注塑件脱模，同时也能让铁芯卡入的时候有一定的过盈量，提升卡接的牢固度。另外基座的整体壁厚要保持均匀，控制在2mm左右，避免注塑的时候出现缩痕、翘曲的缺陷，影响零件的尺寸精度。

从实际选型适配的角度来说，这类基座一般采用阻燃PP或者PA66材质生产，能满足电源类零件的阻燃等级要求，同时材质本身有一定的韧性，卡接的时候支脚能产生轻微的弹性变形，不会出现断裂的问题。设计的时候还要考虑和周边元件的安全距离，基座安装完成后，和周边带电元件的爬电距离要满足安规要求，一般小功率应用场景下不小于2mm，避免出现高压打火的安全隐患。很多刚入行的结构设计师做这类小零件的时候容易忽略拔模斜度和圆角的细节，导致开模之后零件出现脱模困难、棱边缺料的问题，其实这类基础结构件的设计核心就是在满足安装定位功能的前提下，尽可能简化特征，降低生产和装配的成本，不需要做多余的复杂结构，每一个特征都要对应明确的功能需求，没有实际作用的特征尽量去掉，既能减少建模的工作量，也能降低后续生产出问题的概率。
