小型电源变压器绝缘防护外壳结构设计

这款小型电源变压器的防护壳体，是面向低压小功率工频电源变换场景做的结构设计，日常在工控板卡供电、小型家电内置电源模块、低压照明回路供电这类场景里，这类壳体的使用占比很高，核心作用是把变压器的铁芯、绕组这些带电部件完全包覆在内，避免装配、运维过程中人员误触带电部位，同时也能阻挡车间内的金属碎屑、浮尘、少量溅落的液体直接接触绕组，降低绕组间短路、绝缘击穿的故障概率。

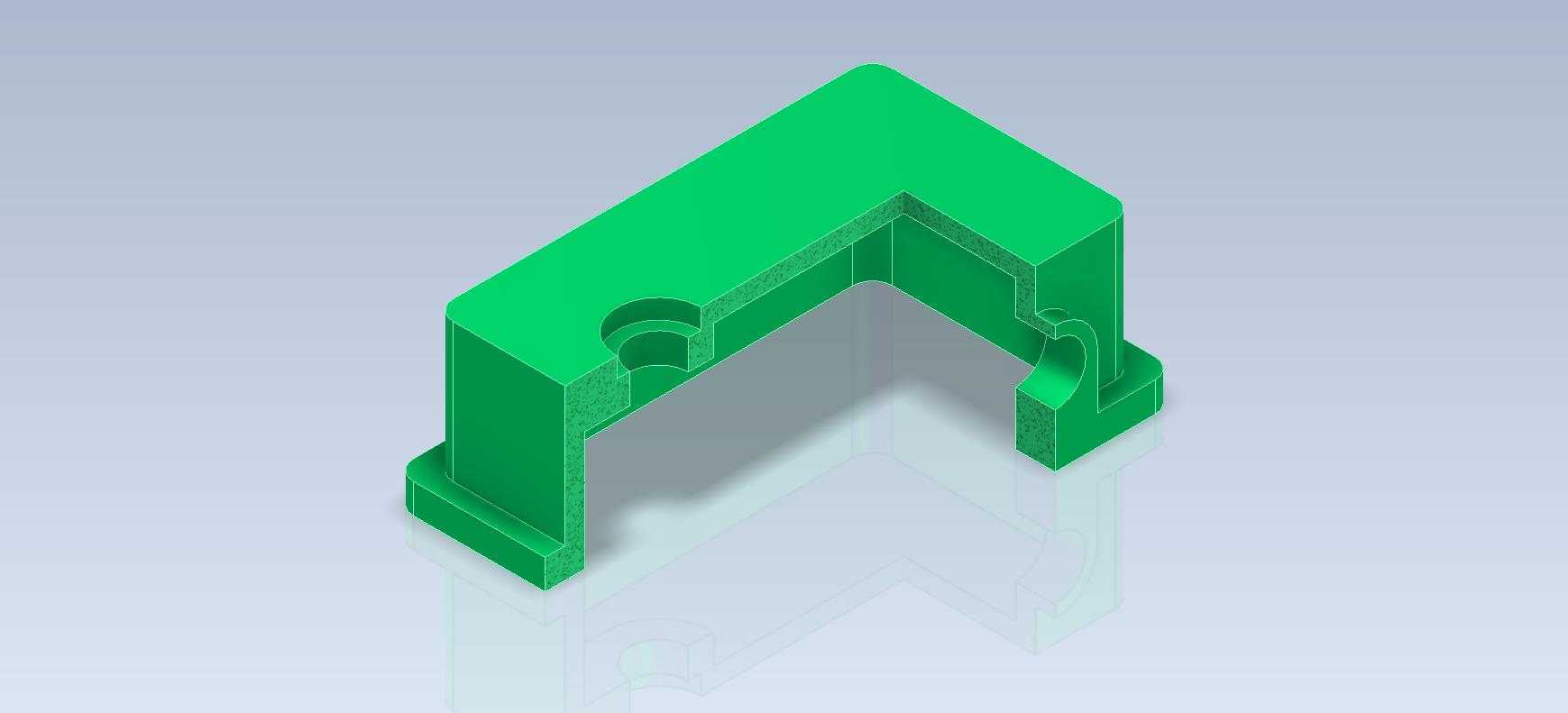

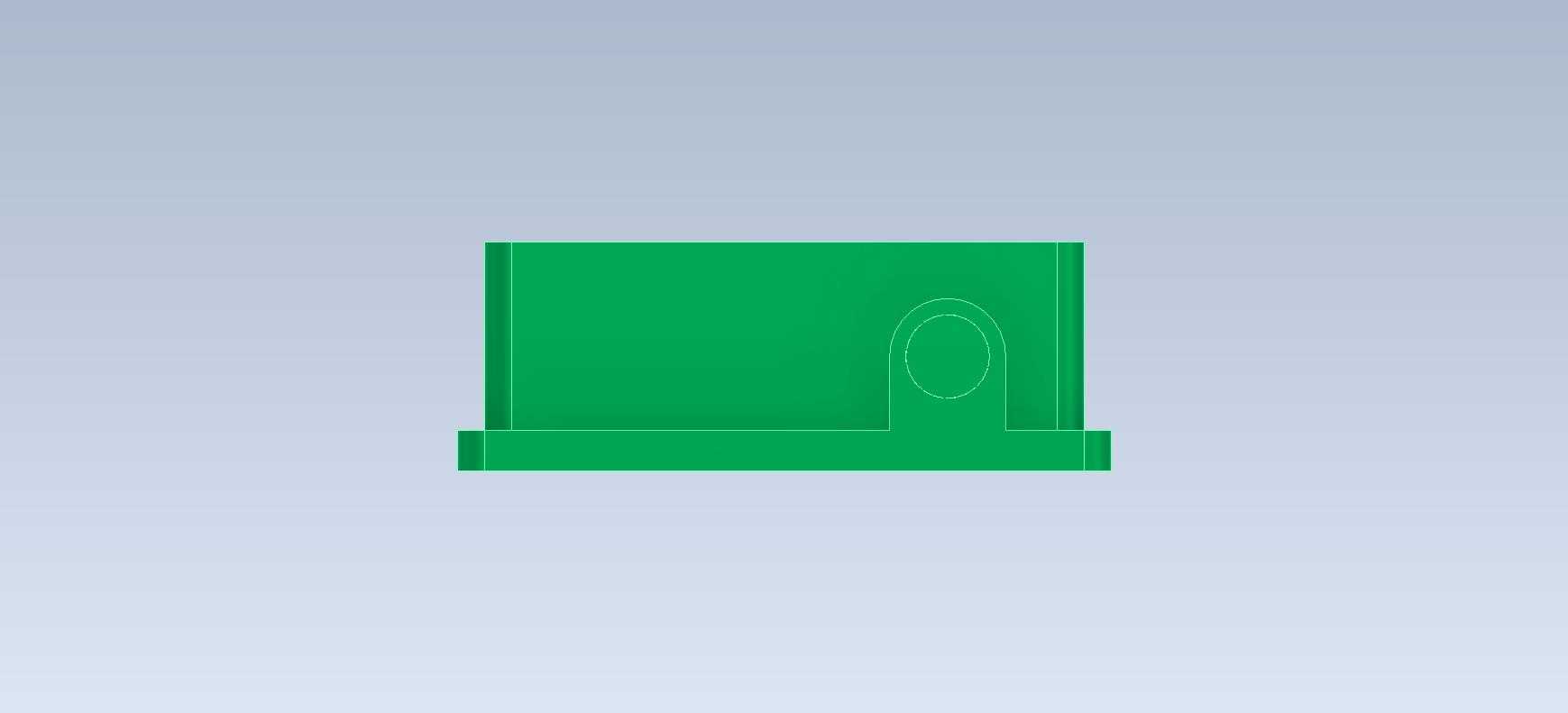

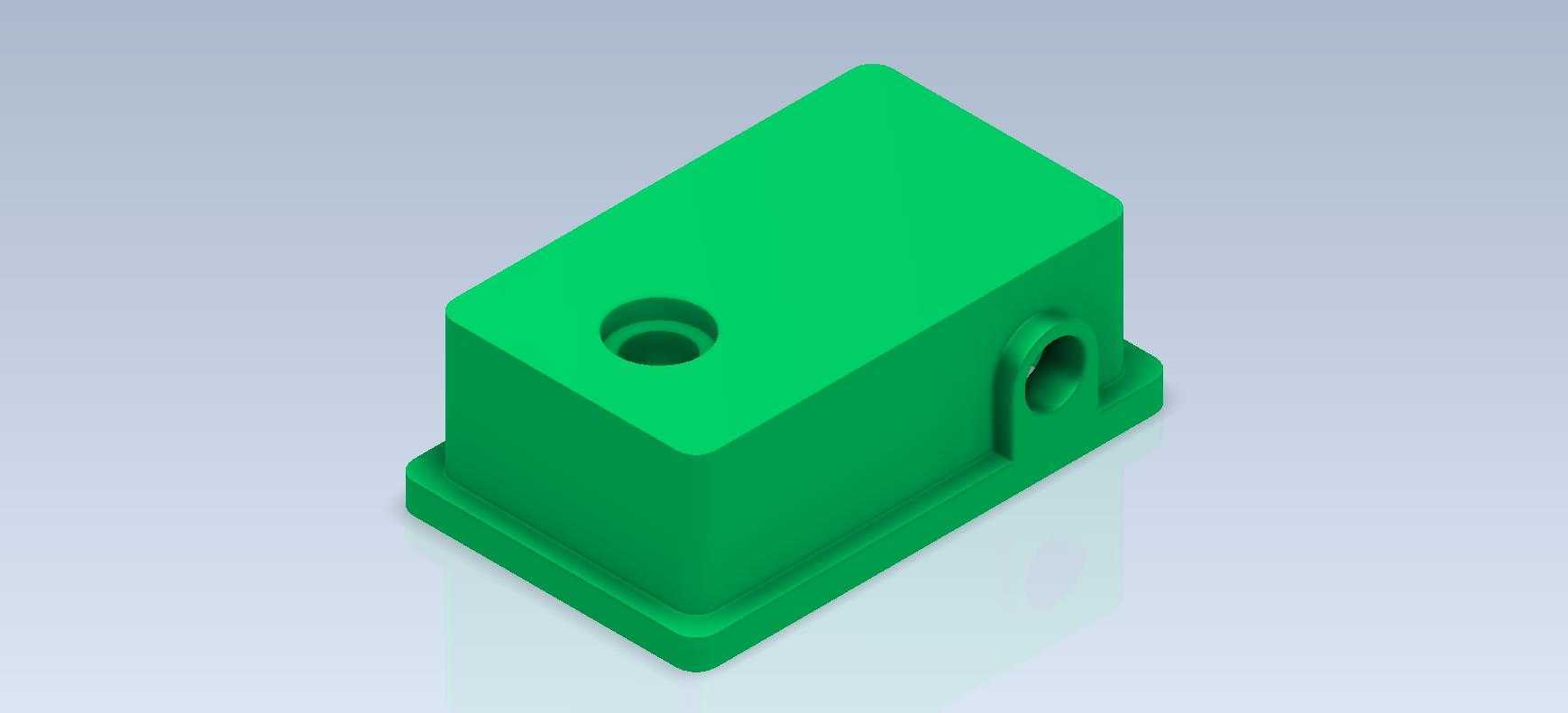

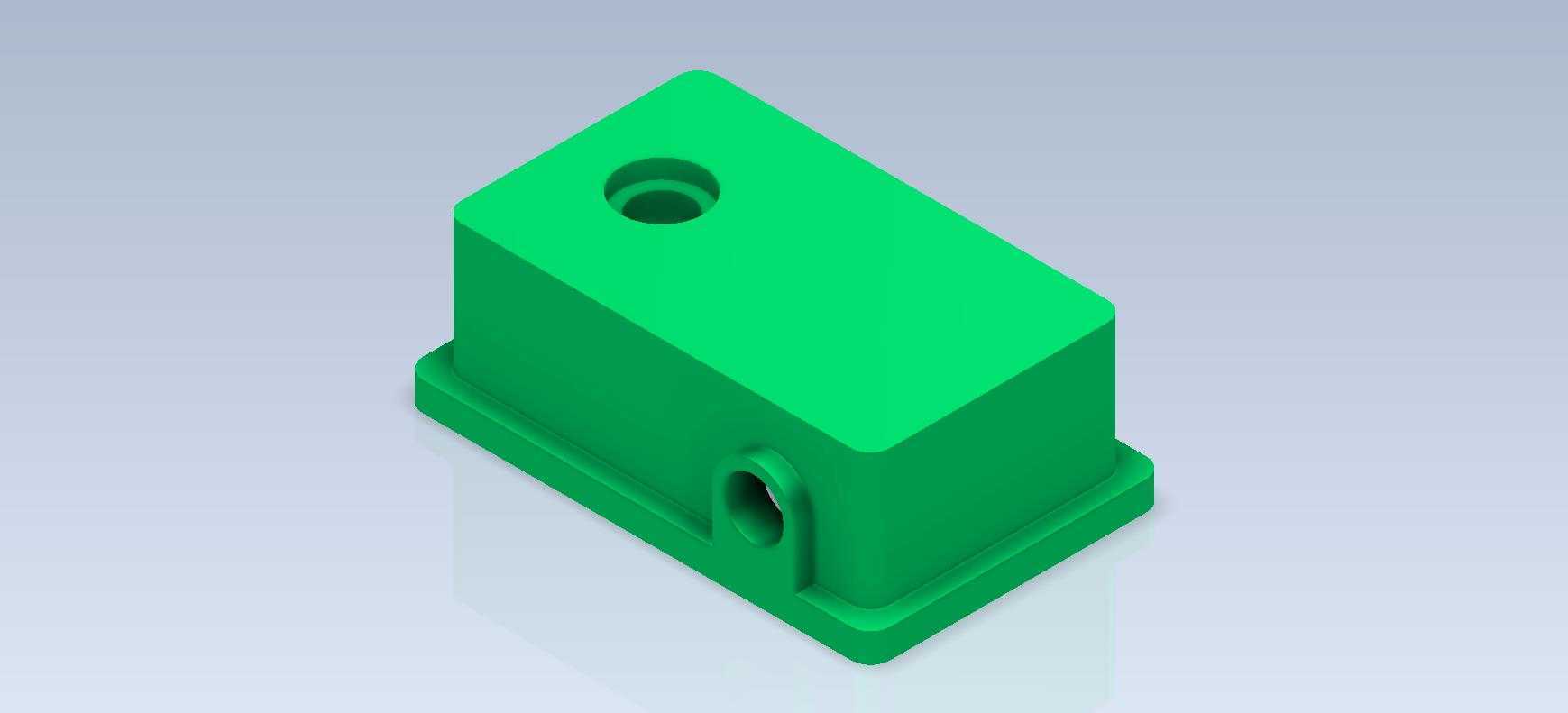

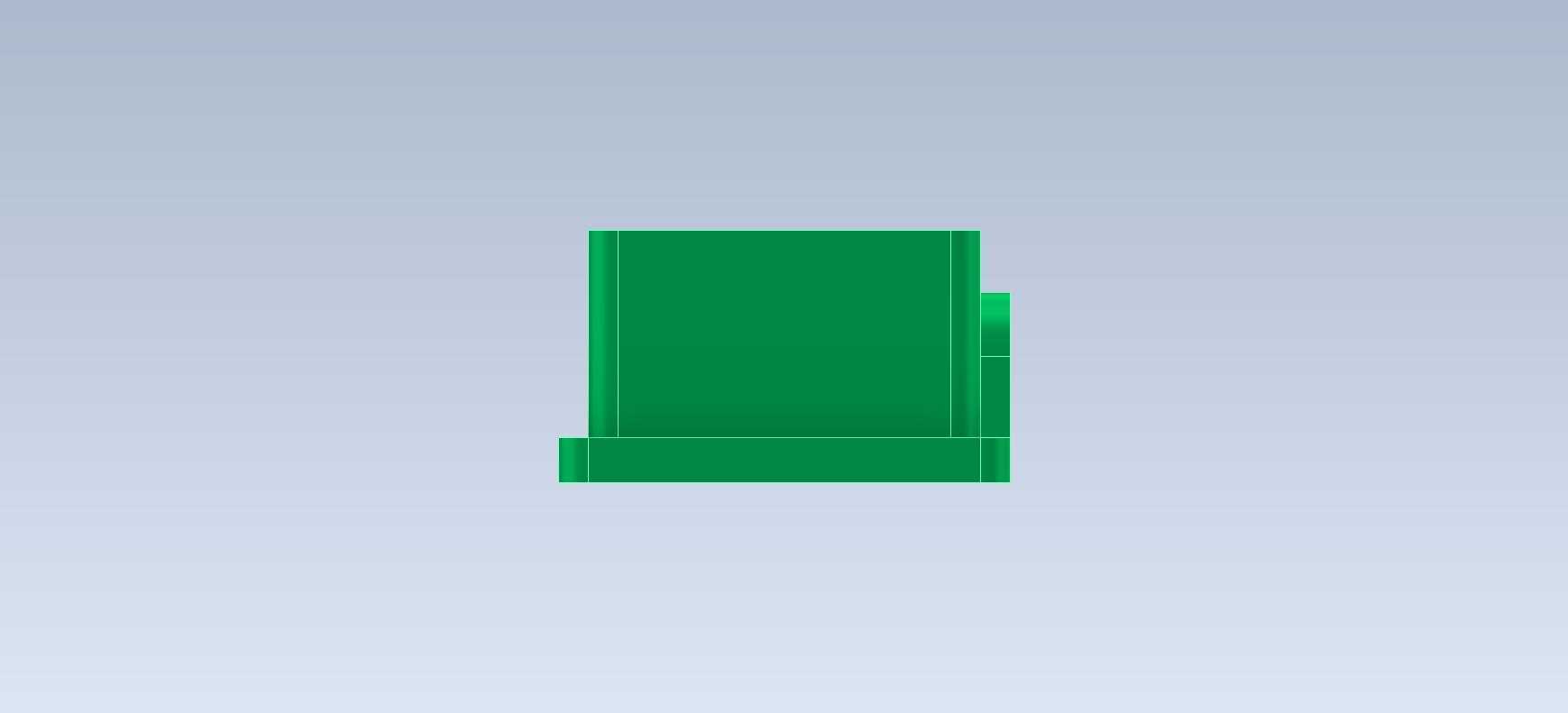

从结构细节来看，壳体采用带安装裙边的一体式长方体构型，底部向外延伸出一圈带安装孔的凸缘，这部分是整个部件的安装基准面，设计时特意把裙边的厚度比主体侧壁加厚了1.2mm，避免打安装螺丝时柱体应力集中导致裙边开裂，安装孔的位置做了下沉式沉台设计，螺丝锁紧后螺帽完全没入沉台内，不会突出底面影响安装平整度，也能避免螺帽和周边金属构件发生短接。壳体顶面预留的沉孔是绕组引线的出线位，孔位做了向内的翻边处理，翻边边缘做了R0.8的圆角过渡，避免穿线时尖锐的塑料边角割破导线绝缘层，侧面的带凸台通孔是外接输入电源线的进线位，凸台结构可以增加孔位的结构强度，后续如果需要做进线密封，也能直接在凸台上套橡胶护线套，不用额外做结构改动。

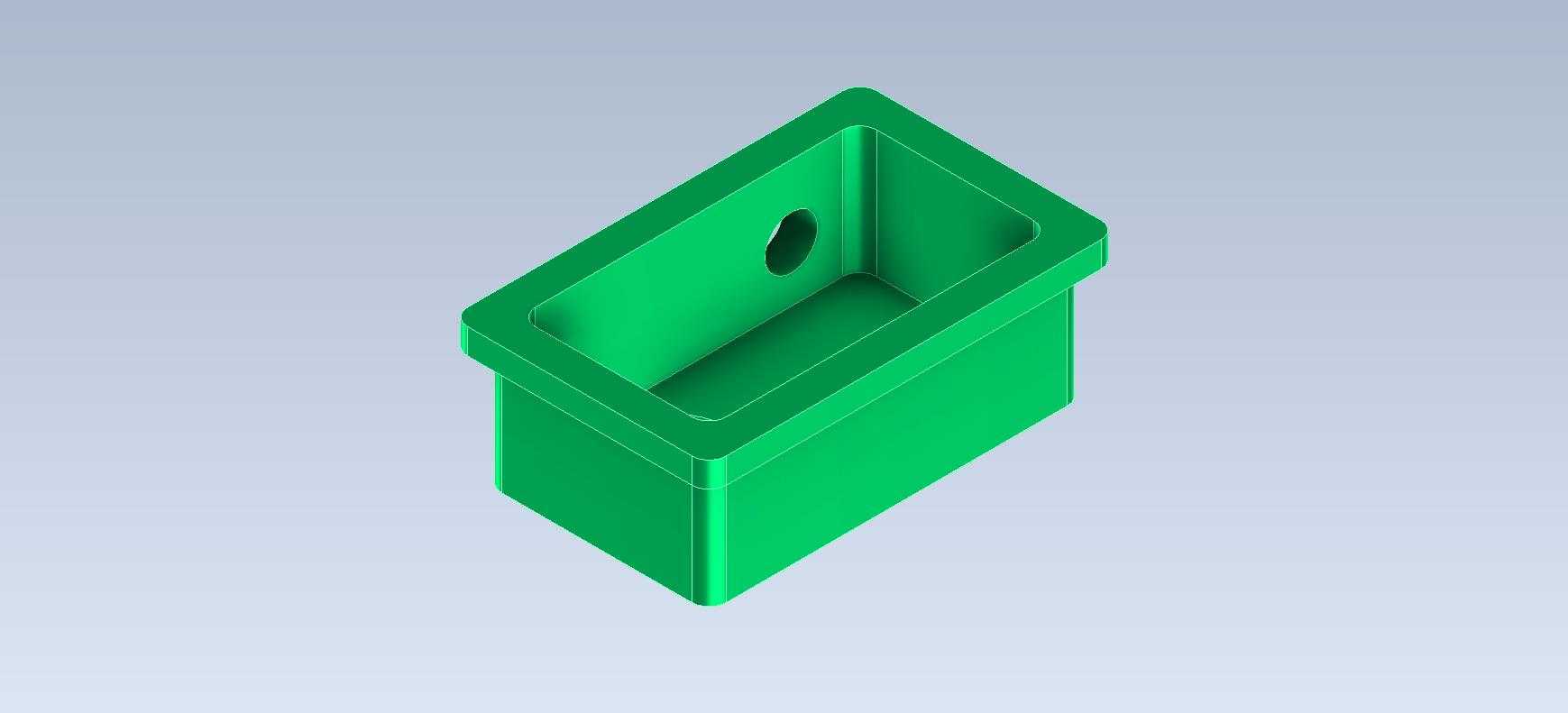

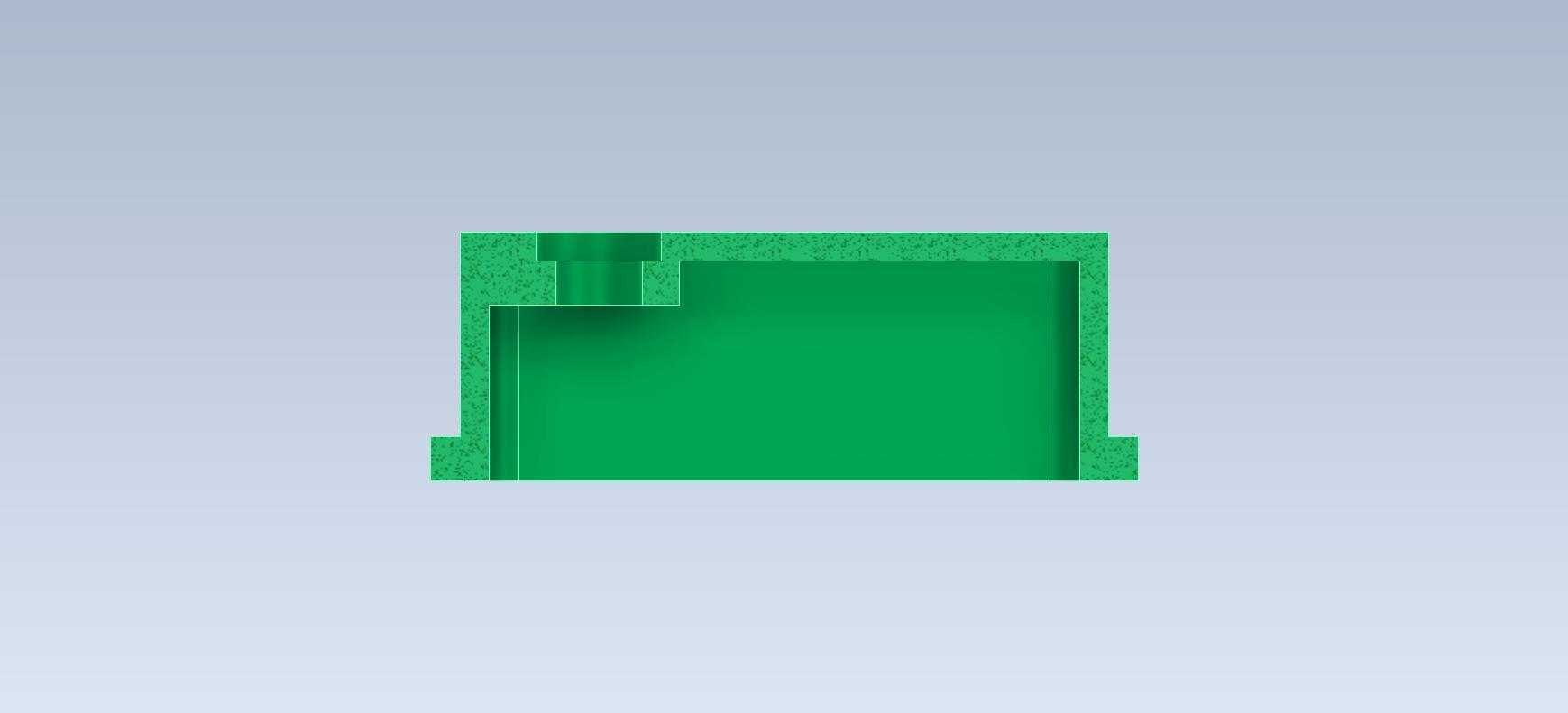

设计过程中最先确定的是内部容腔尺寸，要完全匹配对应功率变压器的铁芯叠厚与绕组外径，容腔内壁和绕组之间预留了1.5mm的均匀间隙，一方面是给注塑件的成型收缩量留余量，避免壳体成型后内壁变形卡不进绕组，另一方面这个间隙也能形成一层静止空气层，辅助变压器工作时的散热，避免热量在壳体内部积聚。壳体的所有边角都做了圆角处理，外壁转角R2，内壁转角R1.2，既避免注塑时尖角位置出现应力开裂、填充不足的缺陷，也能减少装配时锋利边角划伤操作人员的风险。侧壁的厚度做了均匀化处理，整体壁厚保持2mm，没有出现壁厚突变的位置，从根源上减少注塑成型时的缩痕、翘曲问题，也能让壳体的整体抗冲击强度更均匀，即使受到侧面的外力挤压，也不会出现局部碎裂的情况。

实际装配时，这个壳体可以直接通过底部裙边的安装孔固定在设备的钣金安装板或者PCB板的预留安装位上，不需要额外设计固定支架，进线孔和出线孔的位置刚好对应常规电源布线的走向，不用额外弯折导线就能完成接线，能有效减少装配时的布线工作量。壳体的材质选用常规的阻燃ABS工程塑料，绝缘等级满足低压电器的相关要求，表面做哑光处理，不会在设备内部产生反光干扰其他光电元件的正常工作。另外在设计时特意把壳体的合模线设置在裙边和主体侧壁的交接位置，合模线产生的飞边不会影响壳体内部的容腔尺寸，也不会在外观面产生明显的痕迹，后续修边处理的工作量也能大幅降低。针对不同的安装场景，裙边的安装孔还做了长圆孔与圆孔的搭配设计，其中两个对角位置的安装孔做了0.5mm的余量调整，能抵消安装板上的孔位加工误差，降低装配时的对位难度，即使安装板的孔位有小范围的偏差，也能顺利完成螺丝锁紧，不会出现孔位对不上需要重新扩孔的情况。
